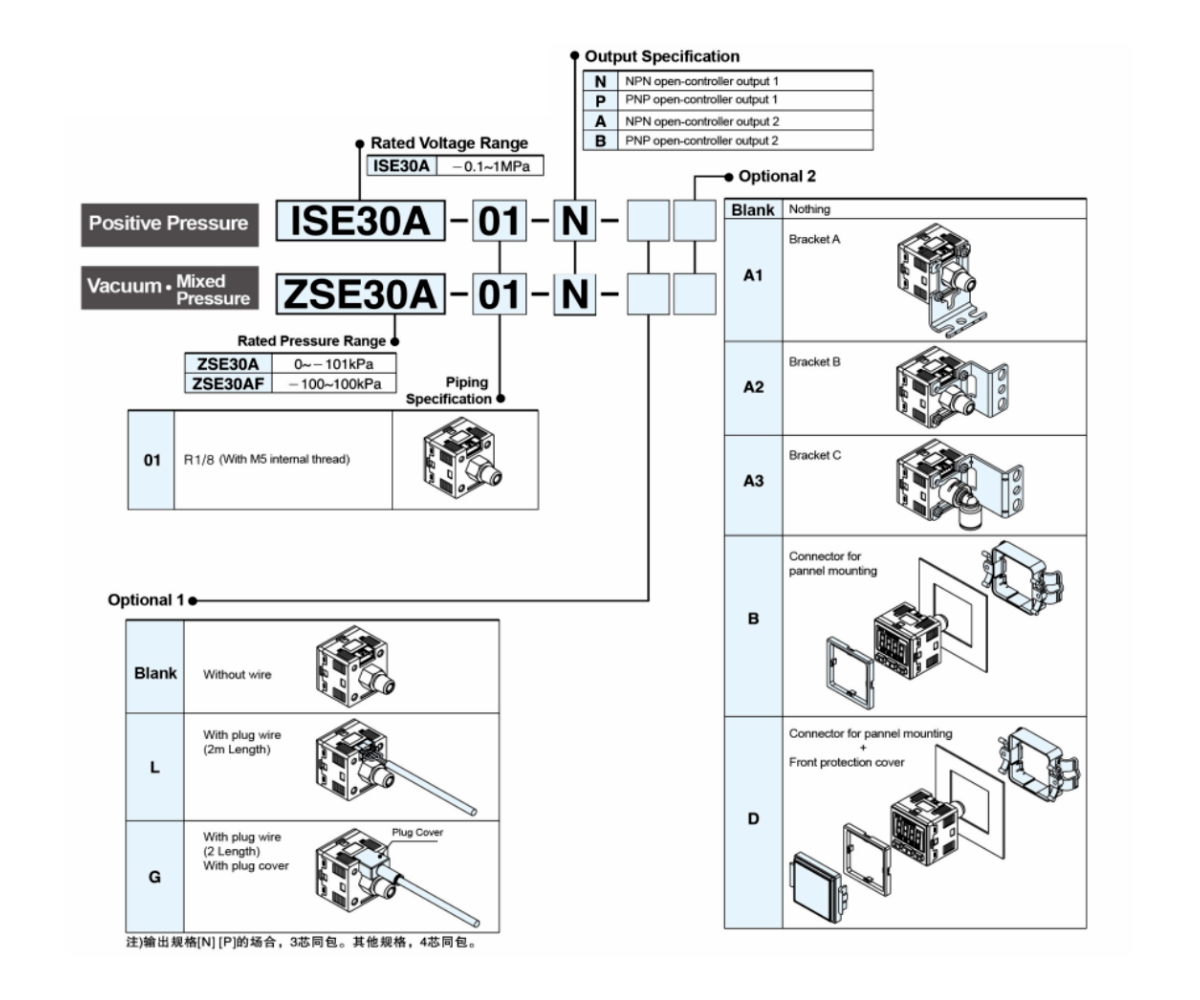

| Malli | ZSE30AF
(Sekapaine) | ZSE30A (tyhjiöpaine) | ISE30A
(positiivinen paine) |
| Nimellispainealue | -100,0 ~ 100,0 kPa | 0-101 kPa | 0,0-1,000 MPa |
| Aseta painealue | -101,0 ~ 101,0 kPa | -101,3 ~ 10,0 kPa | -0,100 ~ 1,000 MPa |
| Paineenkestävä | 300 kPa | 1,5 MPa |
| Neste | Ilma, ei-syövyttävä, Ei syttyvä |
| Paineyksikköasetuksen vähimmäisasteikko | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| baari | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Jännite | 12 - 24 V DC ±10 %, aaltoiluhuippu alle 10 % |
| Kulutus nykyinen | ≤40mA alle (ei kuormaa) |

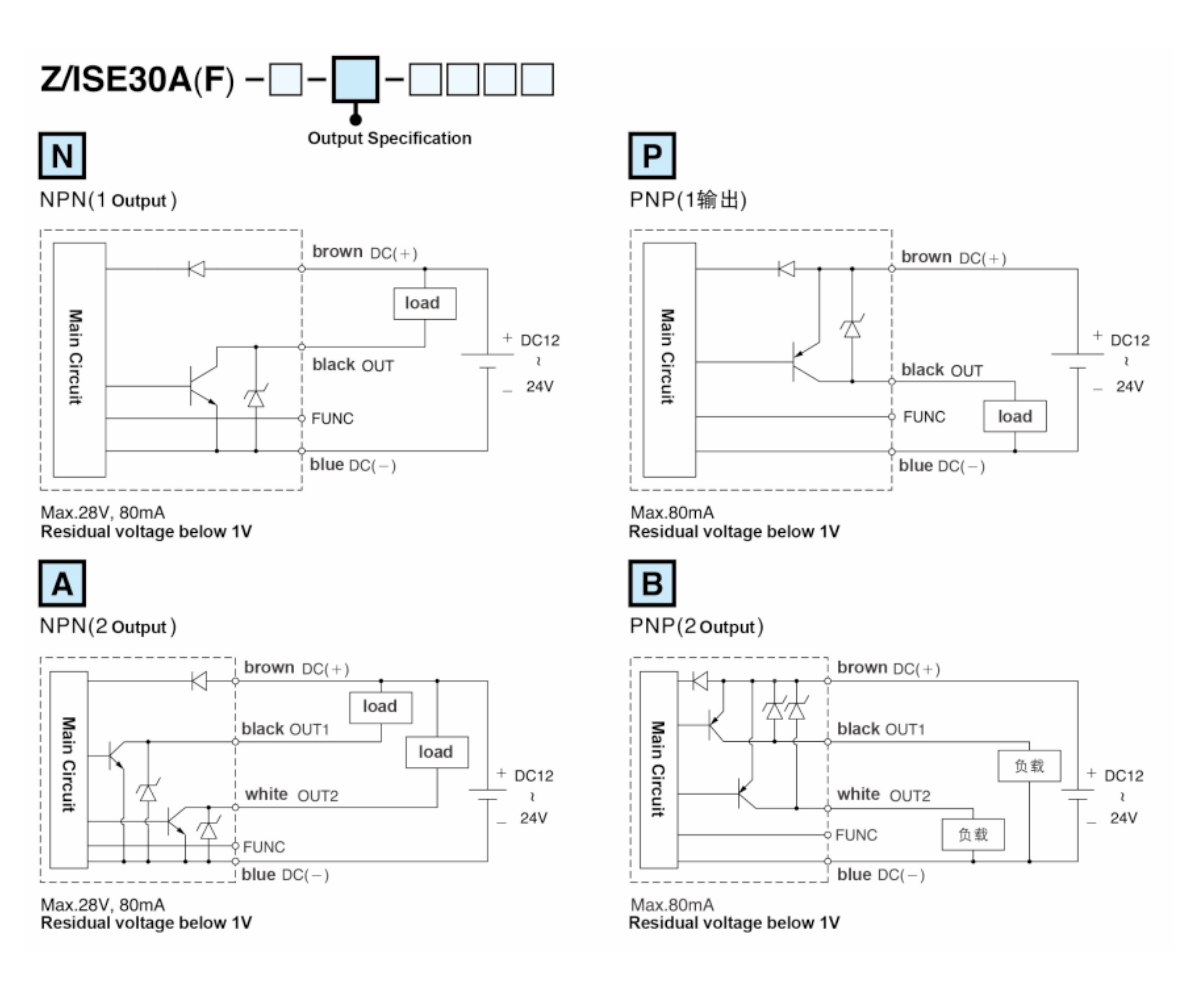

| Vaihda ulostuloa | 2 NPN avoimen ohjaimen lähtö 2 PNP avoimen ohjaimen lähtö
Suurin kuormitusvirta: 125 mA Max. kuormitusvirta: 125 mA
Max.syöttöjännite:30VDC Max.syöttöjännite:24VDC
Sisäinen painehäviö: 1,5 V alle Sisäinen painehäviö: 1,5 V alle |
Toistotarkkuus
| ±0,2 %F.S. ±1 numero alla |
| Differentiaalinen | Yhden pisteen asetusmalli | Säädettävä (*1) |
| Differentiaalinen Mode Window |
| Ikkunoiden vertailutila |
| Reaktioaika | ≤2,5 ms (toiminto estää toimintahäiriöt: 25 ms, 100 ms, 250 ms,
500ms, 1000ms, 1500ms valinnainen) |
| Ulostulon oikosulkusuojaus | Kyllä |

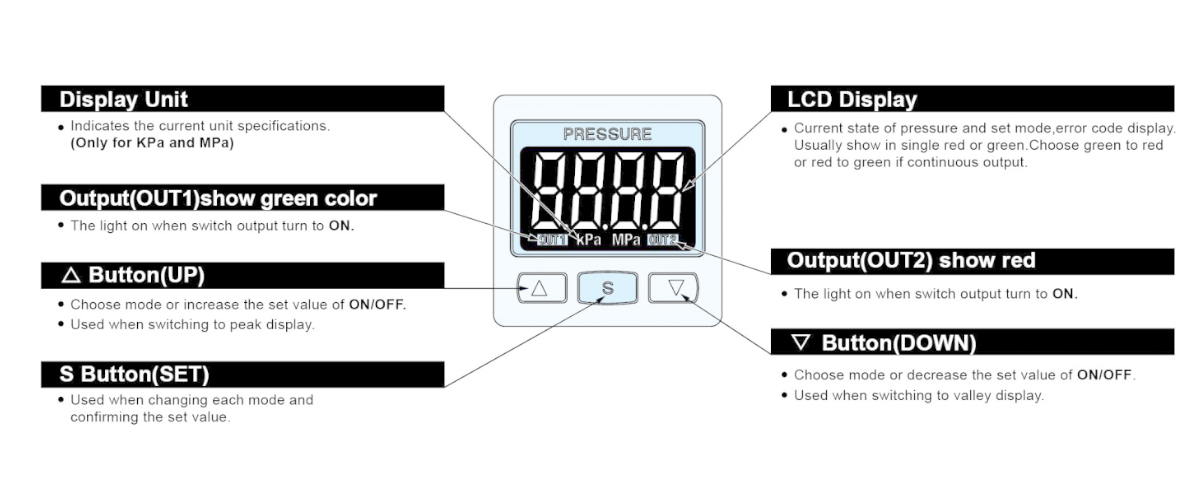

| Näyttö | 3 väriä (punainen/vihreä/oranssi) näyttö (näytteenottotaajuus: 5 kertaa/sekunti) |
| Näyttö Accuracy | ≤±2 %F.S. ±1 numero (ympäristön lämpötila: 25±3 ℃) |
| Toiminnan merkkivalo | Oranssi väri (1 ja 2 merkkivalo) OUT1 OUT2 |
Lineaarinen analoginen lähtö
[Jännitelähtö (*2)] | Lähtöjännite: 1 ~ 5 V ≤ ± 2,5 % F.S. (Nimellinen painealue)
Lineaarisuus: ≤±1 %F.S.
Lähtöimpedanssi noin 1kΩ |
Lineaarinen analoginen lähtö
[Jännitelähtö (*3)] | Lähtövirta: 4~20mA≤±2,5%F.S. (Nimellinen painealue)
Lineaarisuus: ≤±1 %F.S.
Suurin kuormitusimpedanssi: 300Ω (jännite on 12V)
600Ω (jännite on 24V)
Pienin kuormitusimpedanssi: 50Ω |
Ympäristö
Kestävä | Suojaustaso | IP40 |
| Ympäristön lämpötila | Toiminta: 0 ~ 50 ℃, Säästö: -10 ~ 60 ℃ (Ei kastetta tai jäätymätön) |
| Ympäristön kosteus | Toimi ja säästä: 35–85 % RH (ei kastetta) |
| Painetta kestävä | 1000 V AC 1 minuutti (johtojen ja muovikuoren välillä) |
eristysvastus | 500 MΩ yläpuolella (500 V DC) (johtojen ja muovikuoren välillä) |
| Tärinää kestävä | Monimutkainen amplitudi 1,5 mm, joka minuutti 10 Hz ~ 55 Hz ~ 10 Hz, 2 tuntia joka suuntaan (X, Y, Z) |
| Iskunkestävä | 100m/s² (10G) 3 tuntia joka suuntaan (X,Y,Z) |
| Lämpötilan ominaisuudet | ≤±2,5 %F.S.Vertaa vertailulämpötilaa 25 ℃ (0-50 ℃) |
| Liitoksen halkaisija | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Johdon tekniset tiedot | Öljynkestävä PVC-lanka (0,15 mm²) |
| Paino | Noin 80 g (sisältää 2 metrin langan) |
Huomautus: 1. Yhden pisteen asetustila ja ikkunoiden vertailutila voivat säätää 1-8 numeron poikkeamaa.
2. Kun valitaan jännitelähtö, virtalähtöä ei ole. Vain toinen kahdesta lähtötyypistä voidaan valita.
3. Kun valitaan virtalähtö, jännitelähtöä ei ole. Vain toinen kahdesta tulostustyypistä voidaan valita. |
