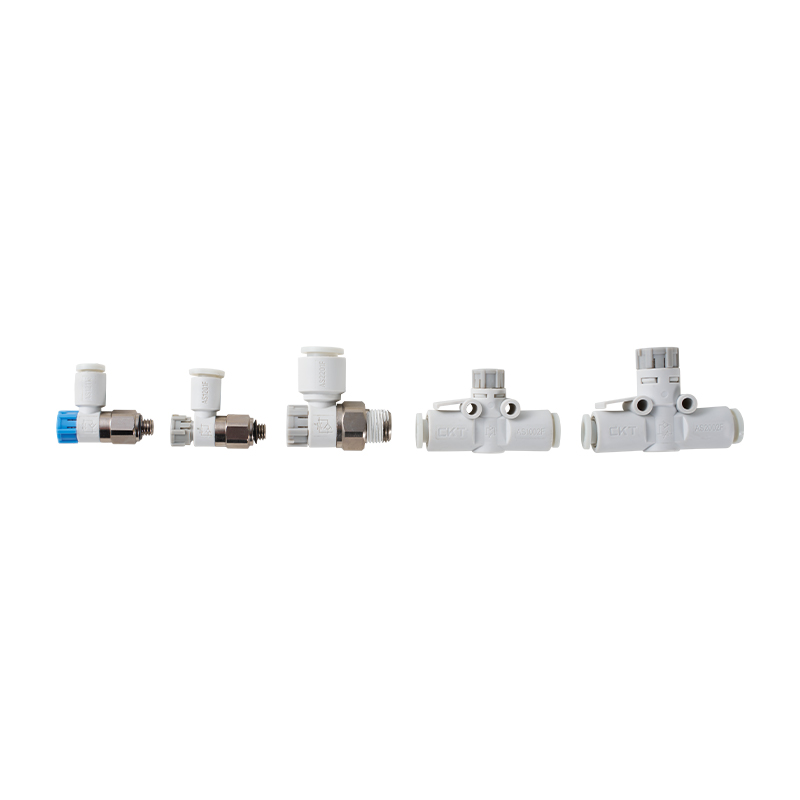

AS-sarjan nopeudensäätöventtiili pikaliittimellä

AS-sarjan nopeudensäätöventtiilit pikaliittimillä on suunniteltu erityisesti tilanteisiin, joissa pneumaattisten toimilaitteiden (kuten sylinterien) liikenopeutta on helppo säätää. Sen integroitu pikaliitin mahdollistaa työkalujen liittämisen ja irrottamisen välittömästi, mikä yksinkertaistaa merkittävästi putkilinjan konfigurointia ja laitteiden vaihtoa.

Ydintoimintojen integrointi: Integroi kaasun virtausnopeuden tarkka säätötoiminto ja nopean nestereitin liitäntä-/irrotusmekanismi yhdeksi venttiilirungoksi saavuttaaksesi tehokkaan virtauksen ohjauksen ja putkiliitännän yhdistelmän.

Tarkka virtauksen säätö: Tarjoaa tasaiset ja lineaariset virtausominaisuudet, jolloin käyttäjät voivat tehdä herkkiä ja luotettavia portaattomia säätöjä pneumaattisten toimilaitteiden nopeudelle työolosuhteiden mukaan.

Nopeasti vaihdettavan toiminnan edut: Integroitu vakiopikavaihtoliitäntä (naaraspää), työnnä tai vedä vain vastaava liitin (urospää) kaasujohtoyhteyden muodostamiseksi tai katkaisemiseksi, mikä parantaa huomattavasti laitteiden huollon, vaihdon tai tuotantolinjan uudelleenjärjestelyn tehokkuutta.

Laajalti sovellettavat skenaariot: Soveltuu erityisesti automaatiolaitteisiin, kalusteisiin ja tuotantolinjoihin, joissa paineilmatyökaluja (kuten pneumaattiset ruuvitaltat, hiomakoneet, ruiskupistoolit) vaihdetaan usein tai yksittäisen sylinterin nopeutta on säädettävä.

Modulaarinen ja joustava sovitus: Suunnittelussa on huomioitu monipuolisuus, ja sen pikavaihtoliitäntä noudattaa yleensä alan valtavirtastandardeja, mikä on kätevää nopeaan yhteensovittamiseen olemassa olevan pneumaattisen järjestelmän pikaliitinkomponenttien kanssa.

Intuitiivinen ja kätevä käyttö: Se on yleensä varustettu säätömekanismilla, jota on helppo käyttää manuaalisesti (kuten nuppi), jonka avulla paikan päällä oleva henkilökunta voi säätää nopeutta helposti ja intuitiivisesti ilman työkaluja.

Luotettava nesteenhallinta: Venttiilin ydinrakenteen suunnittelussa keskitytään vakauteen ja alhaiseen sisäiseen vuotoon, ja se voi pitää asetetun nopeuden suhteellisen vakiona, vaikka virtaus muuttuu tai painevaihtelut ovat tietyt.

Kompakti ja kestävä rakenne: Venttiilin runko on tiiviisti rakennettu ja valmistettu enimmäkseen teknisistä muoveista tai metalliseoksista, jotta se täyttää teollisuusympäristön tilankäytön ja pitkän aikavälin kestävyyden vaatimukset.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：AS-sarjan nopeudensäätöventtiili pikaliittimellä (suora tyyppi)
SEURAAVA：Ei seuraavaa artikkelia
  • Neste Ilmaa
    Todistuspaine 1,5 MPa
    Max käyttöpaine 1 MPa
    Pienin käyttöpaine 0,1 MPa
    Ympäristön ja nesteen lämpötila -5-60 ℃ (ei jäätymistä)
    Piirien määrä 10 (M3 ja M5 ovat 8)
    Sovellettava letkun halkaisija Nylon, polyuretaani

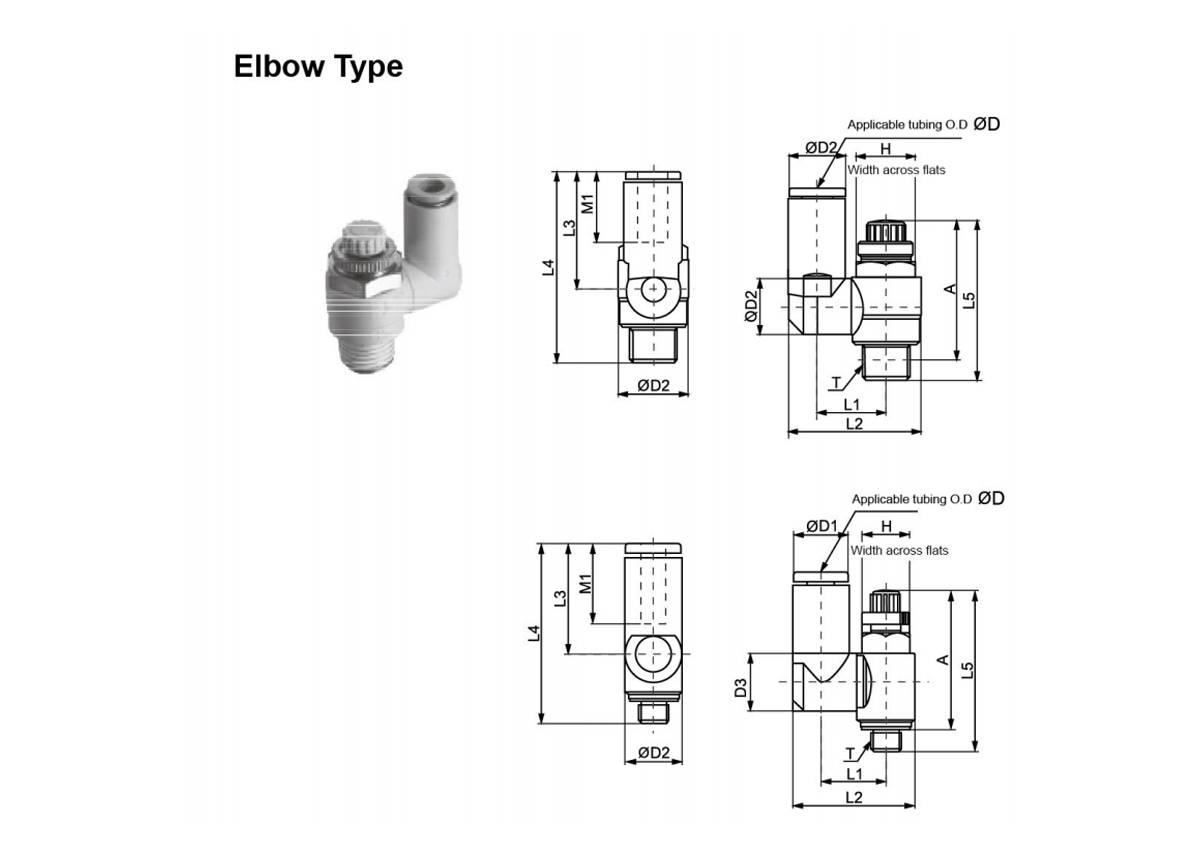

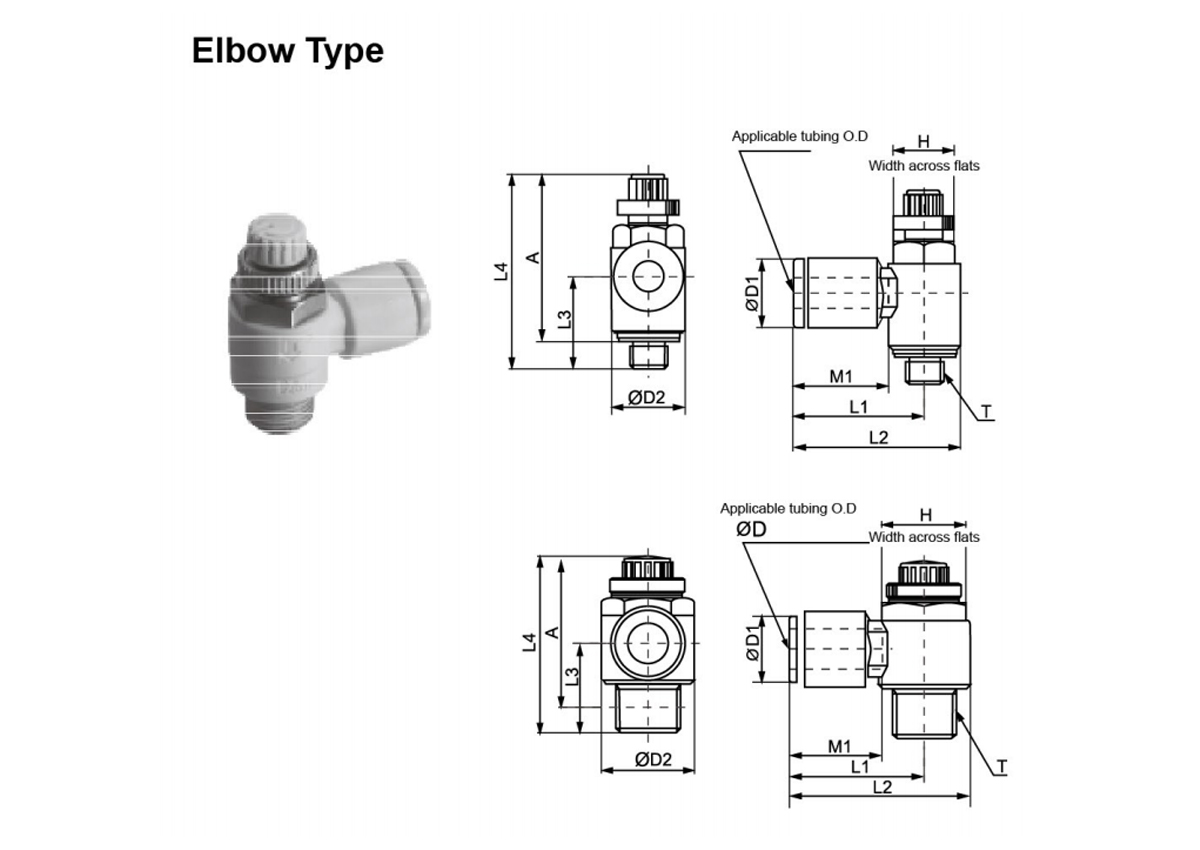

  • ØD Malli T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

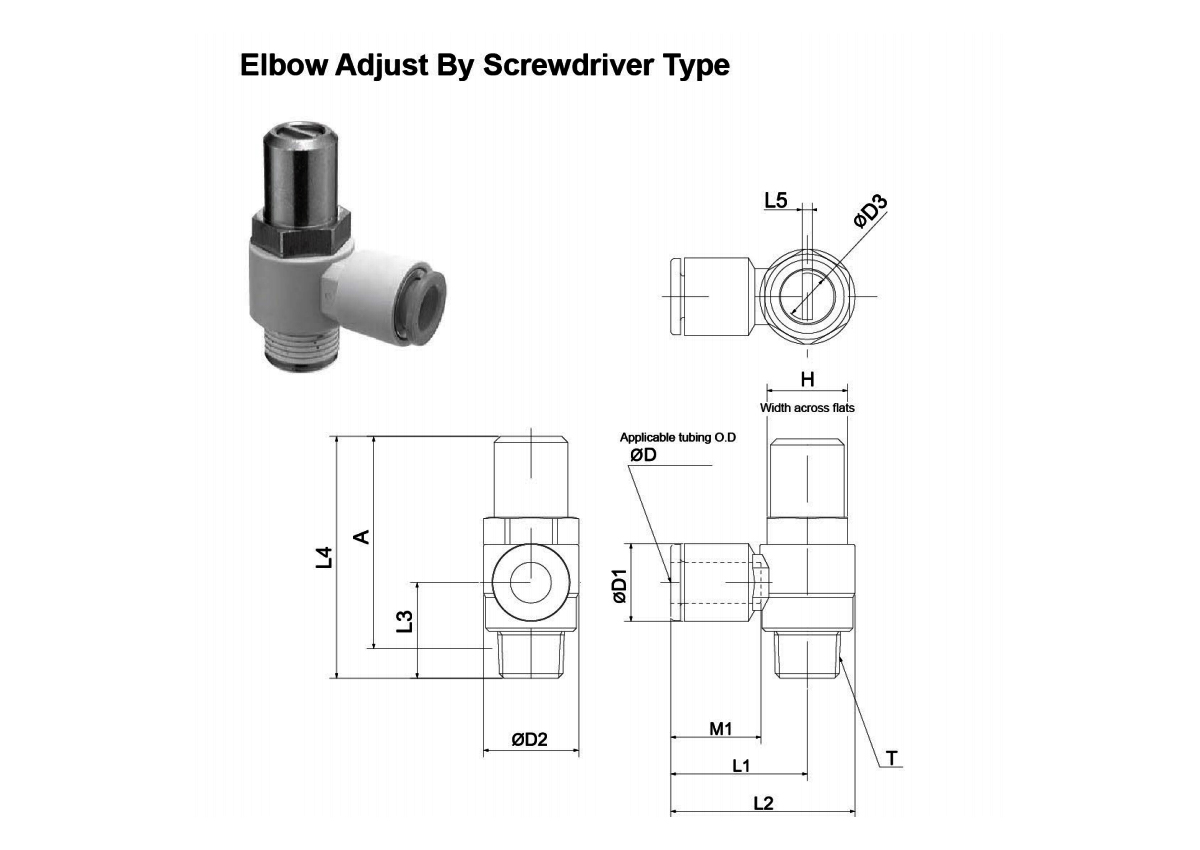

    ØD Malli T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Ø3.2 AS12□1F-M5-23○ M5 × 0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ R 1/8 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ R 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ R 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

    od Malli T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Iso Pieni Iso Pieni
    Ø4 C-AS13□1F-M3-04 M30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17.5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23.8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

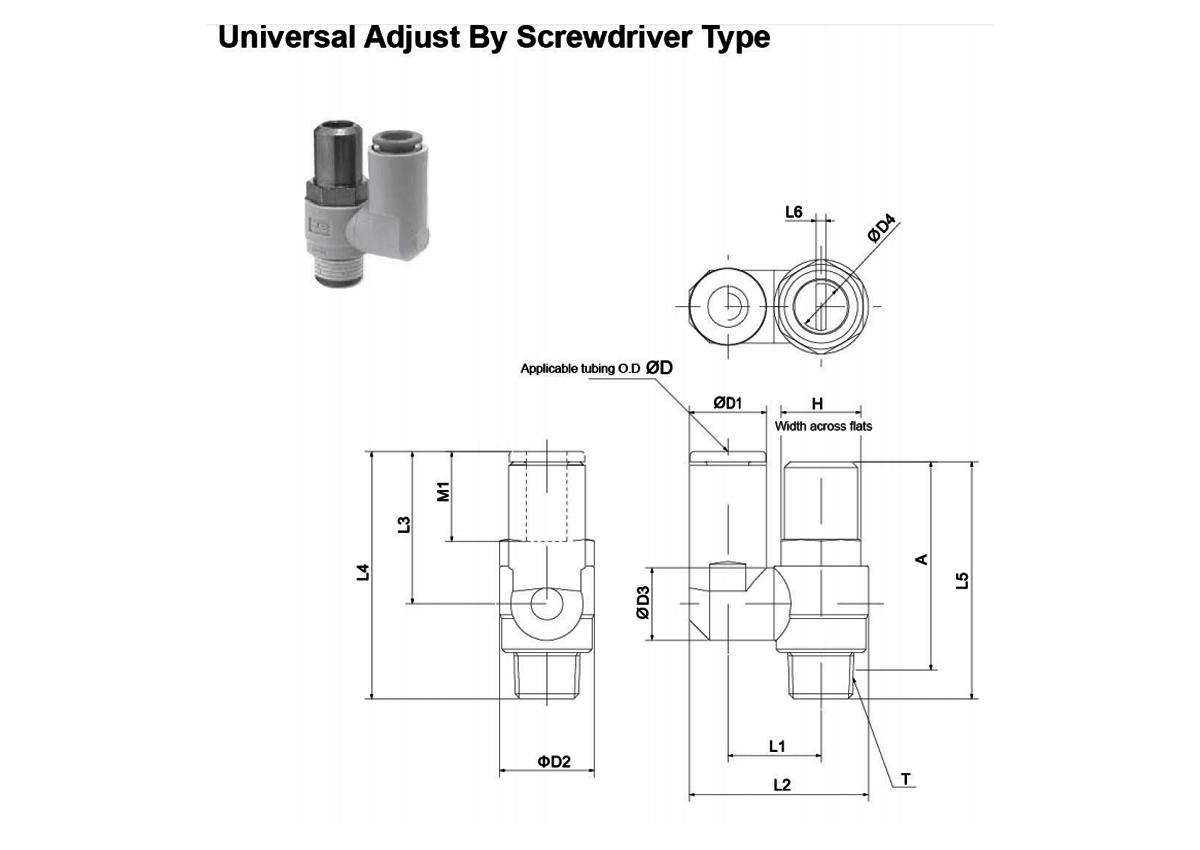

    ØD Malli T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1
    Ø3.2 C-AS13□1F-M5-23○ M5 × 0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ R 1/8 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ R 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
