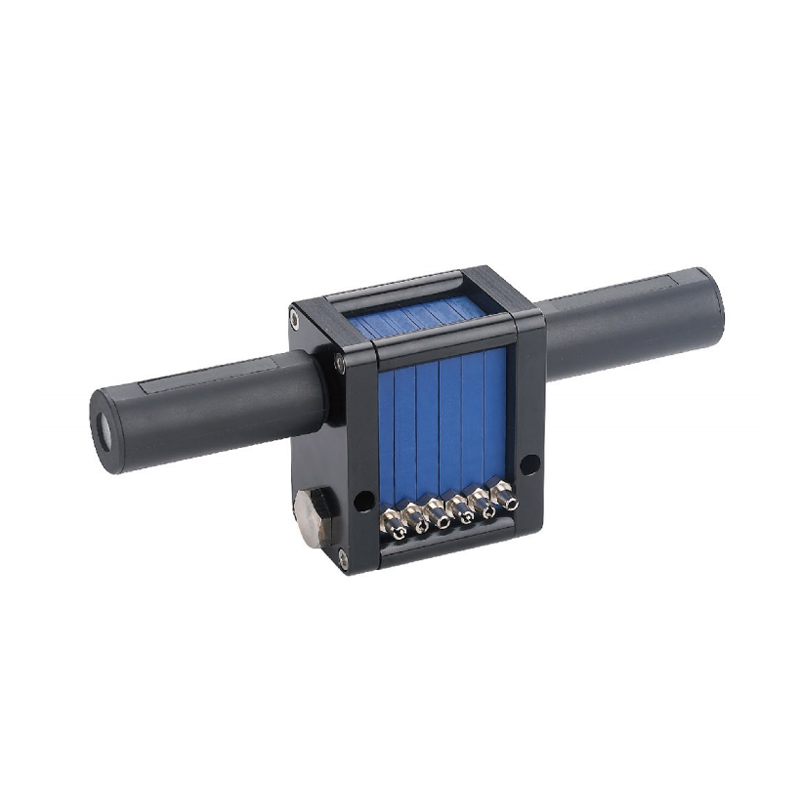

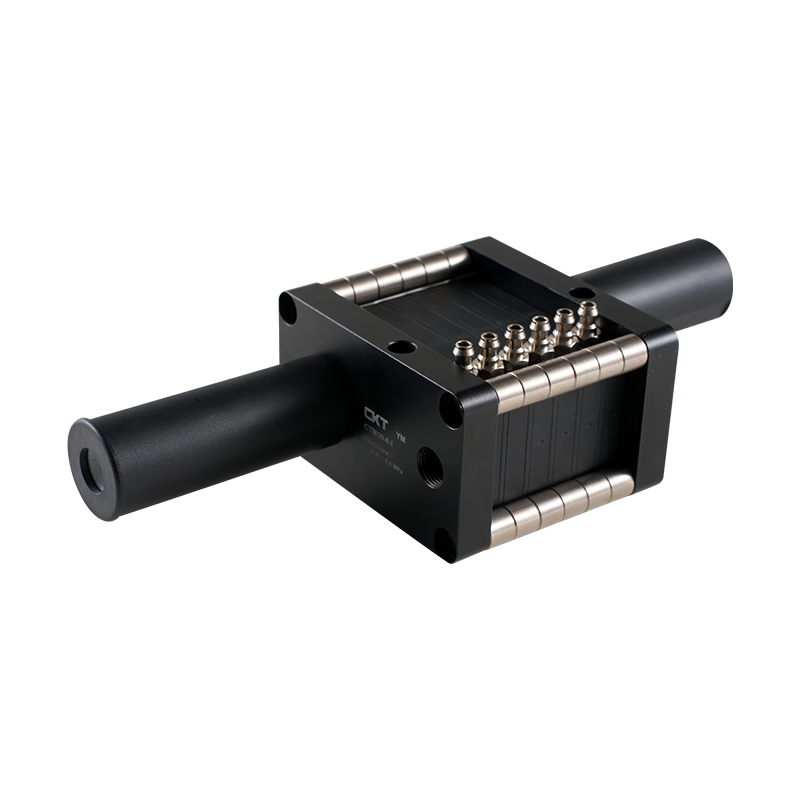

CTM/CTX I -sarjan integroitu tyhjiögeneraattori

CTM/CTX I -sarjan integroitu tyhjiögeneraattori on kompakti ja tehokas tyhjiögeneraattorimoduuli, joka on suunniteltu automaattiseen käsittelyyn. Se tuottaa välittömän alipaineen paineilmasuihkujen kautta, korvaamalla perinteiset tyhjiöpumput ja soveltuu tiukkaan tilan ja nopean toiminnan skenaarioihin.

Tärkeimmät ominaisuudet

1. Jet-entrainment-tekniikka

Ei mekaanisia liikkuvia osia, puhdas pneumaattinen tyhjiön muodostus (tyypillinen arvo -85 kPa), pitkä käyttöikä ja huoltovapaa.

Monivaiheinen paisuntakanava vähentää kaasun kulutusta yli 40 %, sopii 0,1-1,5 MPa kaasulähteeseen.

2. Erittäin nopea reagointikyky

Luo/vapauta tyhjiö millisekunneissa, tue korkeataajuista toimintaa 300 kertaa minuutissa.

Laaja lämpötila-alue (-20 ℃ ~ 80 ℃), kestää pölyä ja öljysumua.

3. Käyttövalmis arkkitehtuuri

Päärunkoon on integroitu suodatin- ja äänenvaimenninyksiköt, jotka voidaan liittää suoraan imukuppiin tai robottivarren päähän.

Modulaarinen rakenne tukee vaihtelevan taajuuden virtauksen säätöä ja on yhteensopiva PLC/IIoT-ohjauksen kanssa.
4. Skenaarion mukautuvuus

Ratkaise robotin ranteen tilarajoitus ja toteuta upotettu tyhjiötartunta.
Öljytön muotoilu täyttää elintarvikkeiden/lääkkeiden puhtaat vaatimukset ja pystyy käsittelemään millimetritason elektronisia komponentteja.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：ZK2-sarjan tyhjiöyksikkö/tyhjiögeneraattori
SEURAAVA：Ei seuraavaa artikkelia
  • Eri alipainetasojen alipainevirtaus (l/min) (-kPa)
    Malli Tark
    -kationi     		Tarjonta
    paine
    (baari)     		Ilmaa
    kulutukseen
    (l/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Tyhjiön taso
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Evakuointiaika (s/l) eri tasojen saavuttamiseksi (-kPa)
    Malli Tark
    -kationi     		Tarjonta
    paine
    (baari)     		Ilmaa
    kulutukseen
    (l/min)     		10 20 30 40 50 60 70 80 90 Max.
    Tyhjiön taso
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Suorituskykyparametri
    Malli Tarkcation Tarjonta pressure
    (MPa)     		Max.tyhjiötaso
    (-kPa)     		Max.tyhjiövirtaus
    (l/min)     		Ilmaa consumption
    (l/min)     		Melutaso
    (dB(A))     		Paino
    (g)     		Suositeltu letkun halkaisija
    (mm)
    Ilmaa supply
    (P)     		Tyhjiö
    (V)     		Pakokaasuportti
    (E)
    CTM 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8 × 1
    05×3 25×3 44-64 55-60 80 6 3/8 × 1
    05×4 25×4 61-85 55-60 247 8 3/8 × 1
    05x5 25x5 71-104 60-65 255 8 3/8 × 1
    05x6 25×6 89-125 60-65 281 8 3/8 × 1
    05×7 25×7 104-145 60-65 299 8 3/8 × 1
    05×8 25×8 120-168 60-65 317 10 3/8 × 1
    05×9 25×9 132-190 60-65 335 10 3/8 × 1
    05×10 25×10 148-211 60-65 353 10 3/8 × 1
    05×11 25×11 165-232 60-65 371 10 3/8 × 1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8 × 1
    10×3 32×3 91-125 60-65 80 8 3/8 × 1
    10x4 32×4 121-167 60-65 247 10 3/8 × 1
    10x5 32×5 151-212 60-65 255 10 3/8 × 1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8 × 1
    05x3 23x3 65-73 55-60 80 6 3/8 × 1
    05x4 23x4 85-96 60-63 247 8 3/8 × 1
    05×5 23×5 106-121 60-63 255 8 3/8 × 1
    05×6 23x6 130-144 60-63 281 8 3/8 × 1
    05×7 23x7 151-167 60-63 299 8 3/8 × 1
    05×8 23×8 173-193 60-63 317 10 3/8 × 1
    05×9 23x9 195-217 60-63 335 10 3/8 × 1
    05×10 23×10 215-241 60-63 353 10 3/8 × 1
    05×11 23×11 238-265 60-63 371 10 3/8 × 1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8 × 1
    10x3 32x3 130-145 63-65 80 6 3/8 × 1
    10x4 32x4 173-193 63-65 247 8 3/8 × 1
    10x5 32x5 215-241 63-65 255 8 3/8 × 1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    * Merkki: Tämän sarjan tuotteiden käyttölämpötila -20° - 80°, suurin syöttöpaine 7 bar.

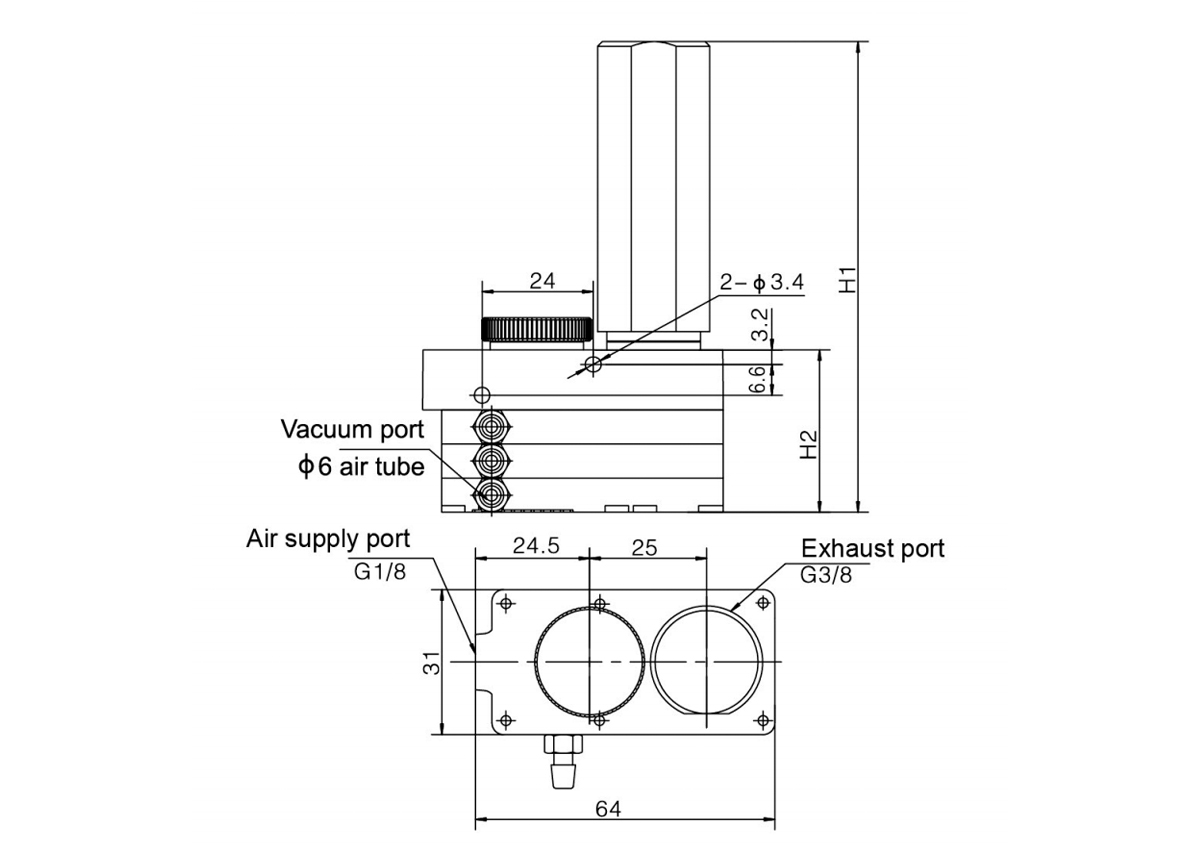

  • Malli Erittely H1 H2 Ilmansyöttöportti
    erittely     		Tyhjiöportti
    erittely     		Pakokaasuportti
    erittely
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Ulkoinen äänenvaimennin
    5(10)×3 99 35 G1/8F M5 φ6 Ulkoinen äänenvaimennin

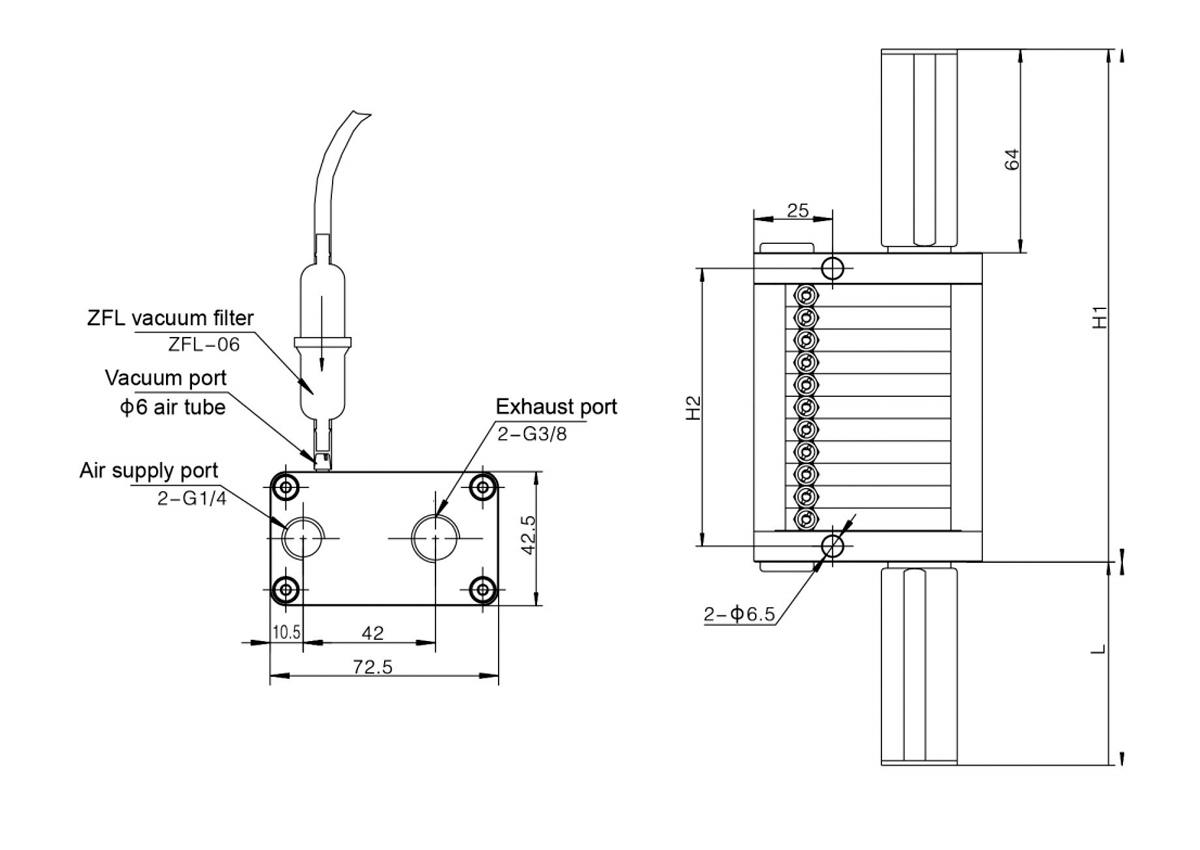

    Malli Komposiittilaatta 5 10 Ilmansyöttöportti specification Tyhjiöportti specification Pakokaasuportti specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Ilmaputki     		Ulkoinen äänenvaimennin
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
