ZK2A-sarjan tyhjiögeneraattori Toimittajat

Kotiin / Tuotteet / Tyhjiökomponentit / Yhdistetty tyhjiögeneraattori / ZK2A-sarjan tyhjiögeneraattori

ZK2A-sarjan tyhjiögeneraattori ZK2A-sarjan tyhjiögeneraattori ZK2A-sarjan tyhjiögeneraattori ZK2A-sarjan tyhjiögeneraattori ZK2A-sarjan tyhjiögeneraattori
  • ZK2A-sarjan tyhjiögeneraattori
  • ZK2A-sarjan tyhjiögeneraattori
  • ZK2A-sarjan tyhjiögeneraattori
  • ZK2A-sarjan tyhjiögeneraattori
  • ZK2A-sarjan tyhjiögeneraattori
Yhdistetty tyhjiögeneraattori

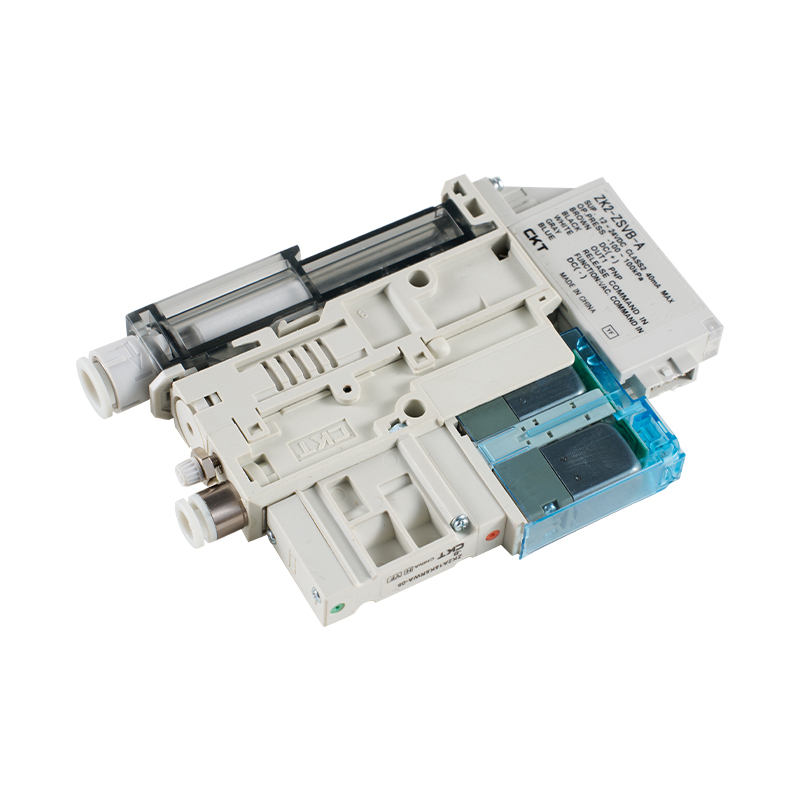

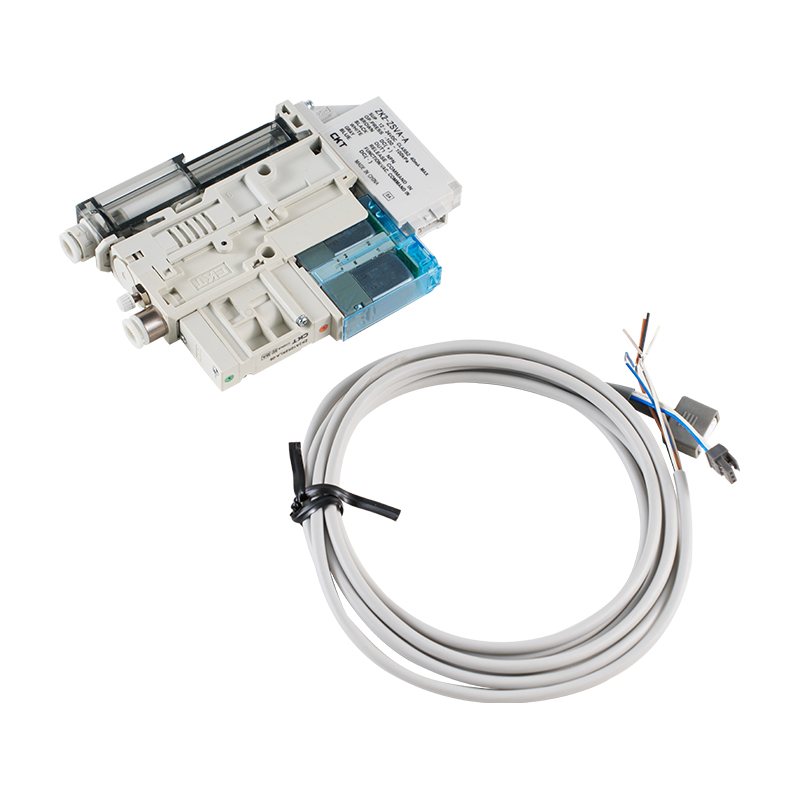

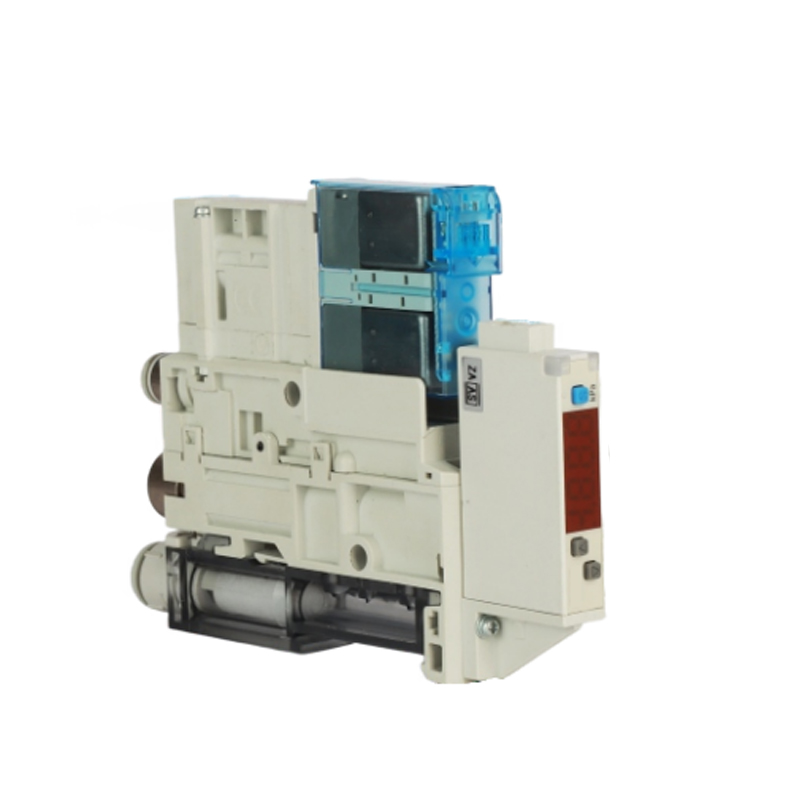

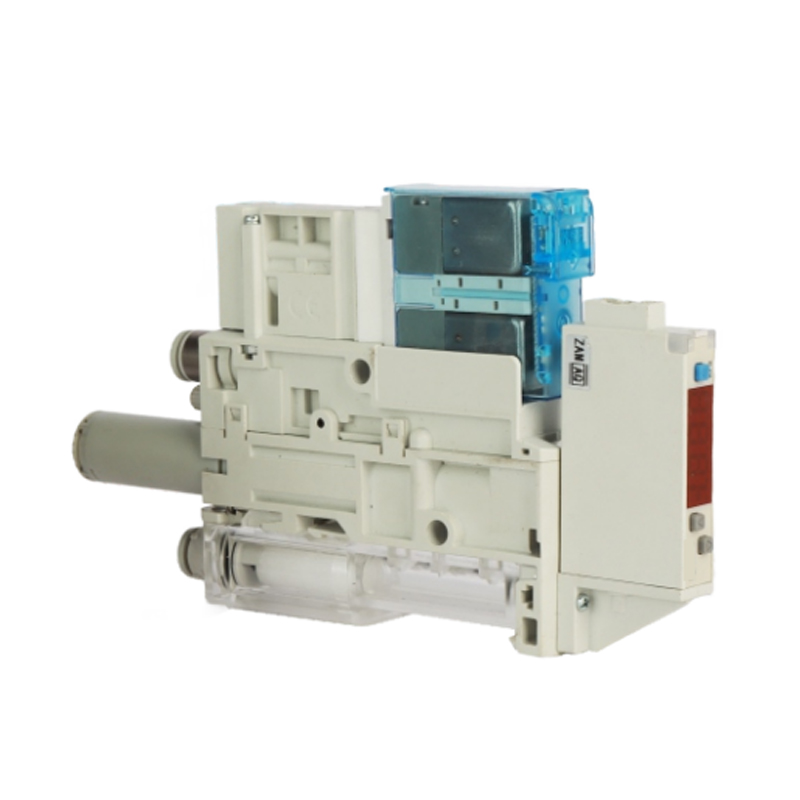

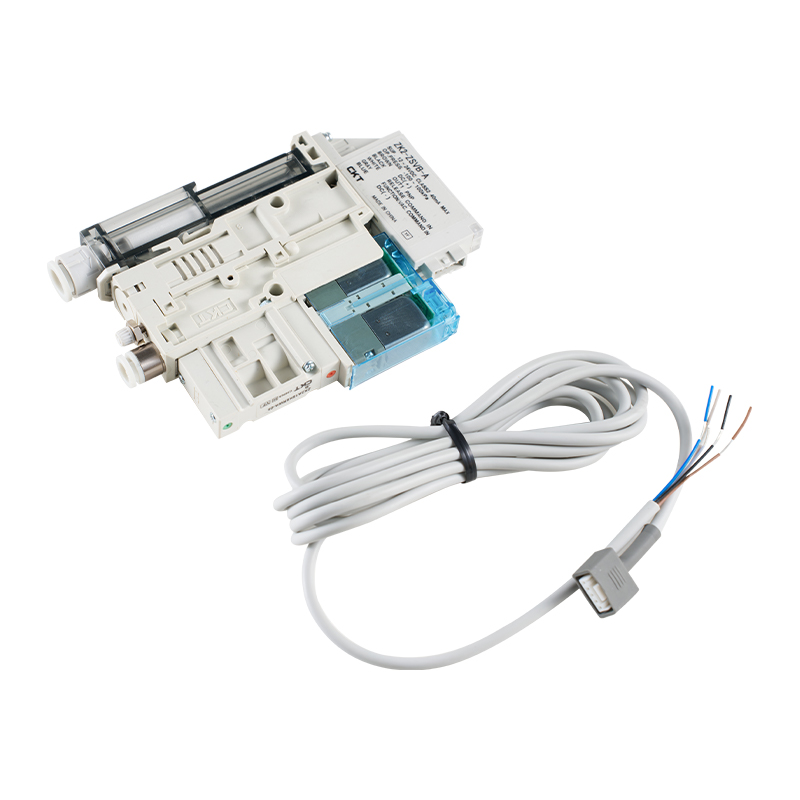

ZK2A-sarjan tyhjiögeneraattori

ZK2A-sarjan tyhjiögeneraattori on integroitu tyhjiönmuodostusratkaisu, joka on suunniteltu tehokkaaseen materiaalin adsorptioon ja käsittelyyn teollisuusautomaation skenaarioissa. Sen kompakti rakenne yhdistää alipaineen muodostuksen, tilan valvonnan ja ilmavirran ohjaustoiminnot ja mahdollistaa nopean tyhjiön muodostumisen ja vapautumisen Venturi-periaatteen avulla, joka sopii useiden kevyiden ja keskisuurten kuormien vakaaseen tarttumiseen.

Ydinominaisuudet
1. Tehokas kaasunkulutussuunnittelu: Optimoi sisäiset virtauskanavat vähentääksesi paineilman kulutusta, tasapainottaaksesi energiankulutusta ja imutehoa
2. Modulaarinen käyttöliittymä: Vakiokaasu- ja sähköliitännät tukevat nopeaa integrointia robottivarren tai työkaluputken päähän
3. Tilapalautemekanismi: Sisäänrakennettu tyhjiöntunnistusportti voidaan liittää ulkoiseen painekytkimeen adsorption tilan tarkkailemiseksi reaaliajassa
4. Saastumisenestorakenne: Suunnittelu ilman liikkuvia osia vähentää vikatiheyttä ja mukautuu monimutkaisiin työolosuhteisiin, kuten pölyyn ja roskaan
5. Monivaiheinen tyhjiökokoonpano: Tarjoa erilaisia kurkun erittelyvaihtoehtoja erilaisten virtaus- ja tyhjiövaatimusten täyttämiseksi
6. Kompakti pakkaus: Integroitu kuori vähentää ulkoisia putkiliitäntöjä, yksinkertaistaa asennustilaa ja huollon monimutkaisuutta

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：VY-sarjan tyhjiögeneraattori
SEURAAVA：ZK2-sarjan tyhjiöyksikkö/tyhjiögeneraattori
  • Malli (vakiomalli kytkinyksikölle) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Nimellispainealue 0-101 kPa -100-100kPa
    Aseta painealue, näytä painealue 10-105 kPa -105 ~ 105 kPa
    Paineen kestävyys 500 kPa
    Minimisäätöyksikkö 0,1 kPa
    Virtalähteen jännite DC 12–24 V ±10 %, pulssi (p-p) alle 10 % (käänteisen kytkentäsuojauksen kanssa)
    Nykyinen kulutus Alle 40mA
    Vaihda lähtö Tulostusmuoto NPN- tai PNP-kollektorin avoimen piirin 2 lähtöä (valittavissa)
    Suurin kuormitusvirta 80mA
    Suurin käytetty jännite 28 V (kun NPN-lähtö)
    Jäännösjännite Alle 2V (kun kuormitusvirta on 80mA)
    Vastausaika Alle 2,5 ms (jos käytät värähtelynestotoimintoa: valitse 20, 100, 500, 1000 tai 2000 ms)
    Oikosulkusuojaus Onko
    Toistettavuus ±0,2 %F.S. ±1 numero
    Viive Viive mode Muuttuja alkaen 0 Huomaa)
    Ylä- ja alarajan vertailutila
    Näyttötila 31/2-numeroinen 7-segmenttinen LED 1-värinen näyttö (punainen)
    Näytön tarkkuus ±2 % täydestä asteikosta ±1 numero (ympäristön lämpötilassa 25 ± 3 °C)
    Toiminnan merkkivalo Kun kytkimen lähtö on PÄÄLLÄ, valo palaa. OUT1: vihreä OUT2: punainen
    Ympäristön kestävä Suojaava rakenne IP40
    Lämpötila-alue Varastointiolosuhteet: -10 - 60°C (ei kondensaatiota, ei jäätymistä)
    Kosteusalue Käytön ja varastoinnin aikana: 35–85 % RH (ei kondensaatiota)
    Kestää jännitettä AC1000V 1 minuutti latausyksikön ja kotelon välillä
    Eristysvastus 50 MΩ tai suurempi (DC 500 V megohm) latausyksikön ja kotelon välillä
    Lämpötilan ominaisuudet ±2 % F.S. (perustuu 25°C:n ympäristön lämpötilaan)
    Lanka Öljynkestävä eteenikumieristeinen kaapeli, 5 johtimista, 0,35 mm², 2 m Johtimen poikkipinta-ala: 0,15 mm² (AWG 26) Eristeen ulkohalkaisija: 1,0 mm
    Huomautus: Kun paine vaihtelee asetetun arvon ympärillä, tapahtuu värähtelyä, jos hystereesiä ei ole asetettu vaihtelualueen yläpuolelle.

    Tyhjiöpainekytkin energiansäästötoiminnolla
    Malli ZK2-ZSV□□□-A
    Nimellispainealue -100-100kPa
    Aseta painealue -105–105 kPa
    Paineen kestävyys 500 kPa
    Minimisäätöyksikkö 0,1 kPa
    Virtalähteen jännite DC 12–24 V ±10 % pulssi (p-p) alle 10 % (käänteisen kytkentäsuojauksen kanssa)
    Nykyinen kulutus Alle 40mA
    Vaihda lähtö Tulostusmuoto NPN tai PNP avoin kollektori OUT1: Yleiskäyttö: OUT2: Venttiilin ohjaukseen
    Suurin kuormitusvirta 80mA
    Suurin käytetty jännite DC 26,4V
    Jäännösjännite Alle 2V (kun kuormitusvirta on 80mA)
    Vastausaika Alle 2,5 ms (jos käytät värähtelynestotoimintoa: valitse 20, 100, 500, 1000 tai 2000 ms)
    Oikosulkusuojaus Onko
    Toistettavuus ±0,2 %F.S. ±1 numero
    Viive Viive mode Muuttuja alkaen 0 Huomaa)
    Näyttötila 31/2-numeroinen 7-segmenttinen LED-värinäyttö (punainen)
    Näytön tarkkuus ±2 % täydestä asteikosta ±1 numero (ympäristön lämpötilassa 25 ± 3 °C)
    Toiminnan merkkivalo Kun kytkimen lähtö on PÄÄLLÄ, valo palaa. OUT1: vihreä OUT2: punainen
    Ympäristön kestävä Suojaava rakenne IP40
    Käyttölämpötila-alue 5-50 ℃
    Kestää jännitettä AC1000V 1 minuutin latausyksikkö ja kotelo
    Eristysvastus 50 MΩ tai suurempi (DC 500 V megohm) latausyksikön ja kotelon välillä
    Lämpötilan ominaisuudet ±2 % F.S. (25 °C:ssa käyttölämpötila-alueella 5 - 50 °C)
    Lanka 5-napainen kaapeli Ø3,5, 2m Johtimen poikkipinta-ala: 0,15mm² (AWG26) Eristimen ulkohalkaisija: 1,0mm
    Huomautus: Kun paine vaihtelee asetetun arvon ympärillä, tapahtuu värähtelyä, jos hystereesiä ei ole asetettu vaihtelualueen yläpuolelle.

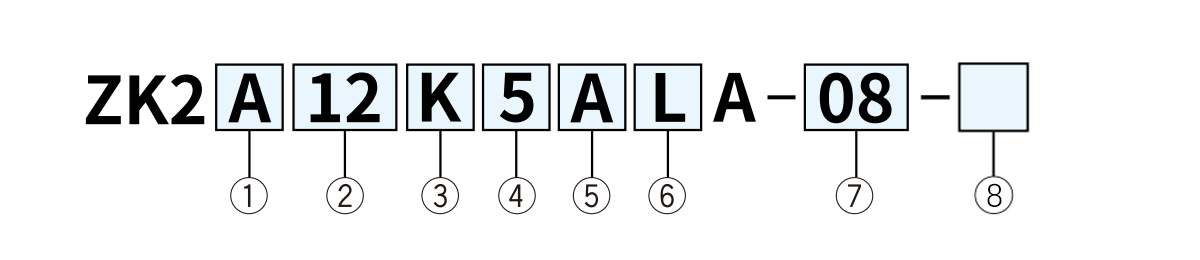

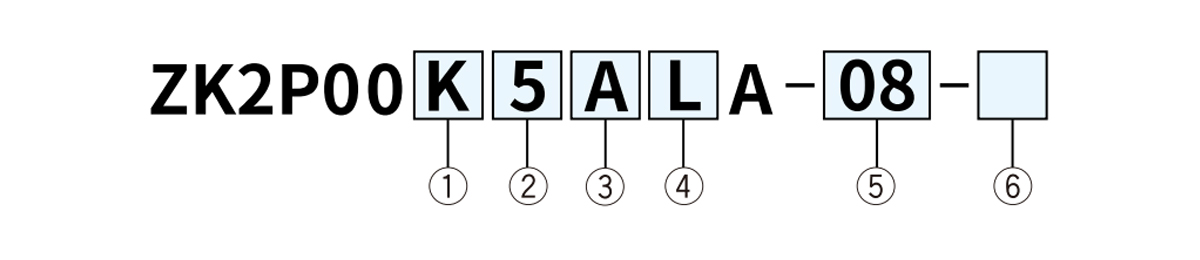

  • ① Syöttöventtiilin ja murtoventtiilin yhdistelmä ③ Tyhjiöpainekytkin, paineanturi
    Mark Syöttöventtiili Tuhoamisventtiili Mark Kirjoita Painealue
    [kPa]     		Tekniset tiedot
    N.C. Itseään ylläpitävä N.C. NPN PNP Yksikkömuunnos
    Toiminto Huomautus 3)
    K ● - ● 2 lähtöä
    R - ● Huomautus 2) ● A Tyhjiöpainekytkin 0-101 ● - ●
    Huomautus 1) Aseta murtoventtiili tai ilmakehän imuventtiili tyhjiöputken keskelle.
    Huomautus 2) Kun jännitteellä on 20 ms tai pidempään, tyhjiönmuodostustila säilyy, ja kun murtoventtiiliin kytketään virta, tyhjiö pysähtyy.     		B ● - Ei mitään (SI-yksikkö kiinteä)
    C - ● ●
    ② Nimellisjännite (syöttöventtiili, murtoventtiili) D - O Ei mitään (SI-yksikkö kiinteä)
    Mark Jännite E -100-100 ● - ●
    5 DC24V F ● - Ei mitään (SI-yksikkö kiinteä)
    H - ● ●
    6 DC12V J - ● Ei mitään (SI-yksikkö kiinteä)
    Erittely ilman yksikkömuunnoksia on kiinteä kPa.
    ④ Pistokkeen tekniset tiedot (syöttöventtiili, murtoventtiili, tyhjiöpainekytkin ⑤ Tyhjiö (V) Kanava
    Mark Syöttöventtiili ·Destruction valve used 300 mm(plug assembly) Huomautus 4) 2m (johdotettu pistokkeella) tyhjiöpainekytkimelle 3m (integroitu johto) käytetään paineanturikomponenteissa Mark Tyhjiöportti (V).
    L ● ● 06 Ø 6
    L1 Ei mitään ● 08 Ø 8
    L2 ● Ei mitään

    ② Suuttimen halkaisija ④ Nimellisjännite (syöttöventtiili, murtoventtiili) ⑤ Tyhjiöpainekytkin/paineanturi
    Mark Suuttimen halkaisija Mark Jännite Mark Kirjoita Painealue
    [kPa]     		Tekniset tiedot
    07 Ø 0.7 5 DC24V NPN PNP Yksikkömuunnostoiminnolla Huomautus 4)
    10 Ø 1.0 2 lähtöä
    12 Ø 1.2 6 DC12V A Tyhjiöpainekytkin 0-101 ● - ●
    15 Ø 1.5 B ● — Ei mitään (SI-yksikkö kiinteä)
    C — ● ●
    D - ● Ei mitään (SI-yksikkö kiinteä)
    ③ Syöttöventtiilin ja murtoventtiilin yhdistelmä E -100-100 ● — ●
    Mark Syöttöventtiili Tuhoamisventtiili F ● — Ei mitään (SI-yksikkö kiinteä)
    N.C. Itseään ylläpitävä tyyppi N.C. H — ● ●
    K ● ● J — ● Ei mitään (SI-yksikkö kiinteä)
    R - ● Huomautus 3) ● K Tyhjiöpainekytkin with energy-saving function -100-100 ● - ●
    Huomautus 3) Kun jännite on kytkettynä 20 ms tai pidempään, tyhjiönmuodostustila säilyy, ja kun purkuventtiili kytketään päälle, tyhjiö pysähtyy. Q ● -
    —     		Ei mitään (SI-yksikkö kiinteä)
    R — ● ●
    S - ● Ei mitään (SI-yksikkö kiinteä)
    ⑥ Pistokkeen tekniset tiedot (syöttöventtiili, murtoventtiili, tyhjiöpainekytkin)
    Mark Syöttöventtiili, rupture valve used 300 mm (plug assembly) Huomautus 5) 2m (johdotettu pistokkeella) käytetään tyhjiöpainekytkimeen ⑦ Tyhjiöportti (V).
    L ● ● Mark Tyhjiöportti (V).
    L1 Ei mitään ● 06 Ø 6
    L2 ● Ei mitään 08 Ø 8
    W Energiaa säästävällä toiminnolla Käytetään tyhjiökytkimissä

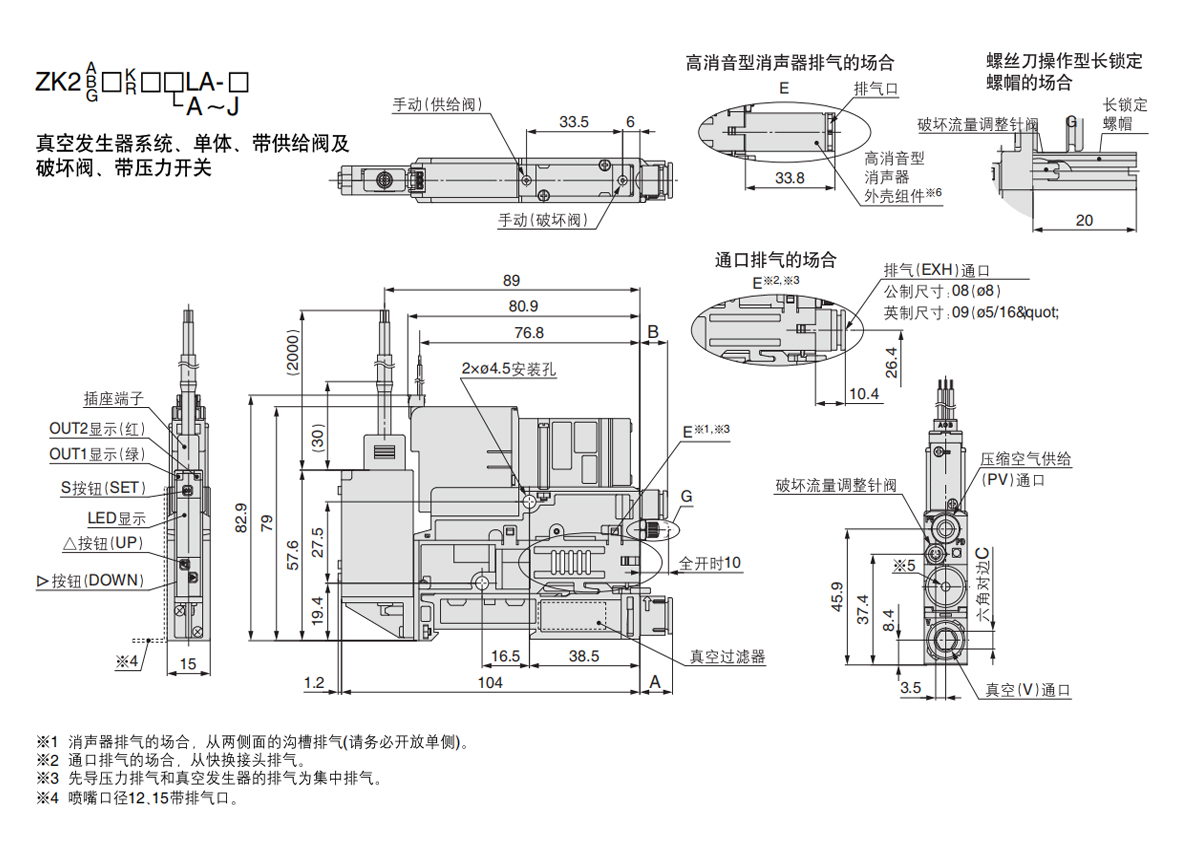

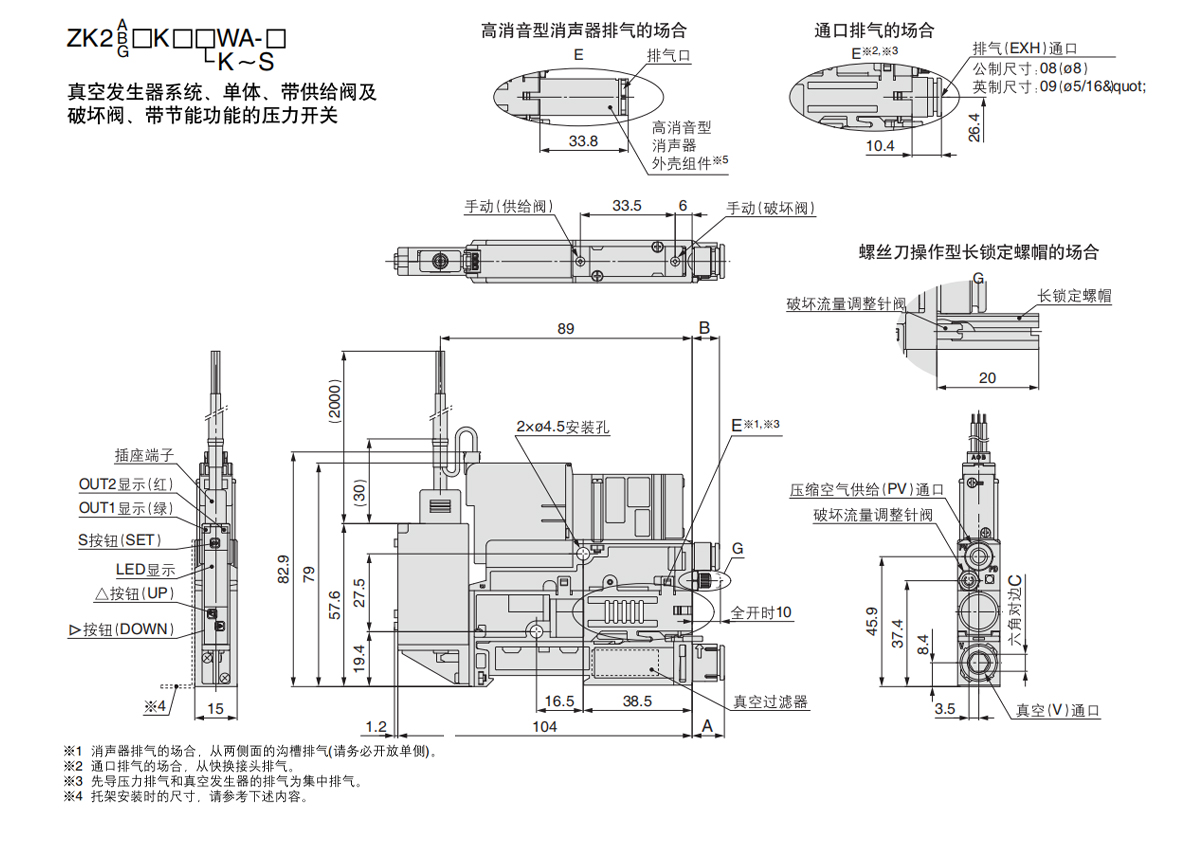

  • V-tyyppinen aukko A C PV-liitäntätyyppi B
    Metrinen mitat 06 Ø6 8.25 4 Metrinen mitat 06 06 9.7
    08 08 11.4 6
    Keisarilliset mitat 07 01/4" 9.7 4.76 Keisarilliset mitat 07 01/4" 12.3
    09 05/16" 11.4 6

    V-tyyppinen aukko A C PV-liitäntätyyppi B
    Metrinen mitat 06 06 8.25 4 Metrinen mitat 06 Ø6 9.7
    08 08 11.4 6
    Keisarilliset mitat 07 01/4" 9.7 4.76 Keisarilliset mitat 07 01/4" 12.3
    09 Ø5/16" 11.4 6

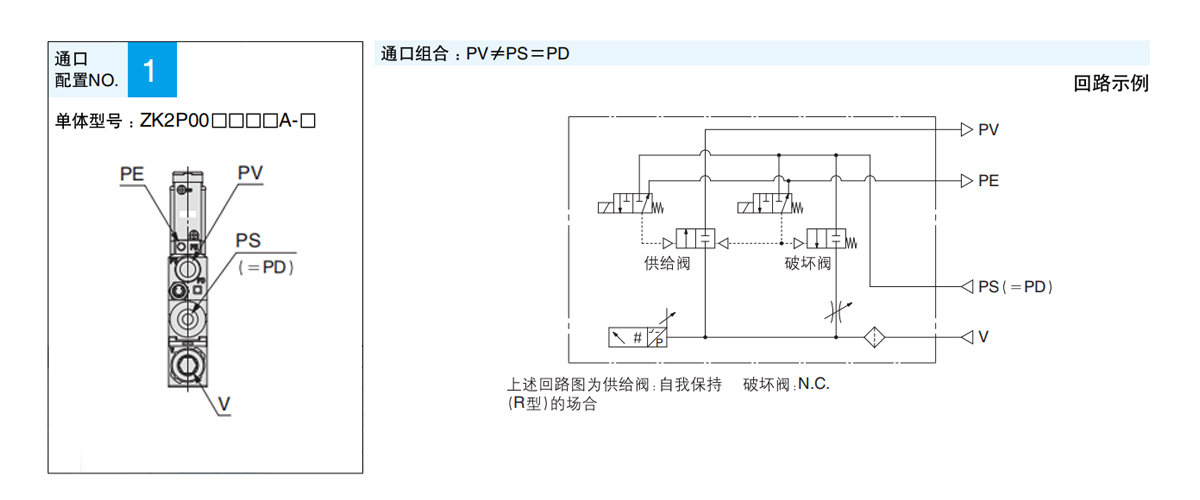

    Järjestelmä Tyhjiöpumppu
    Päätyyppi Yksittäinen yksikkö
    Pakokaasumenetelmä Ei äänenvaimenninta
    Esimerkkejä tämän spesifikaation käyttötavoista, tarkoituksista jne Tyhjiön taso -
    pakokaasu -
    Murtopaine Sama paine kuin PS:ssä

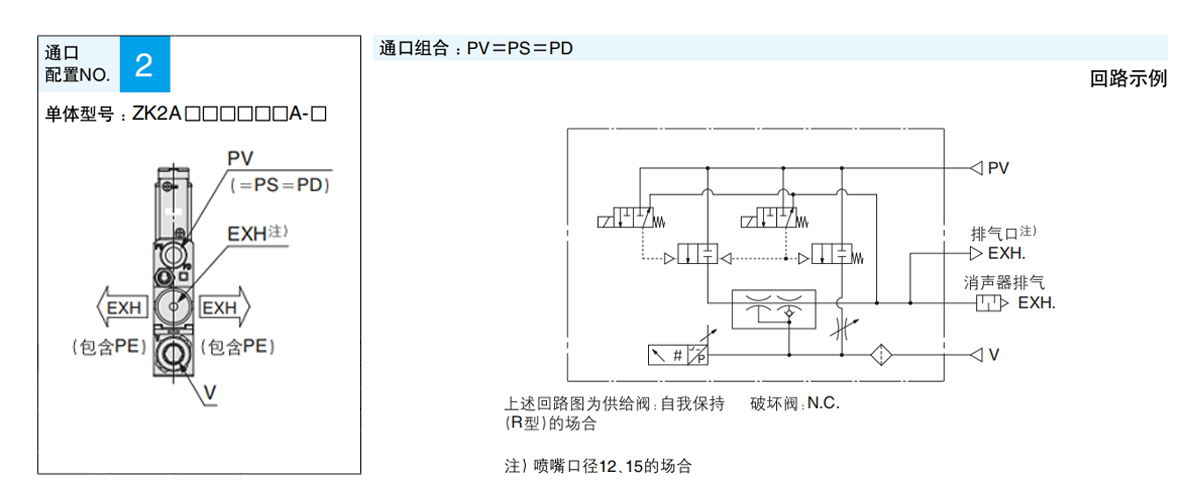

    Järjestelmä Tyhjiögeneraattori
    Päätyyppi Yksittäinen yksikkö
    Pakokaasumenetelmä Äänenvaimentimen pakokaasu
    Esimerkkejä tämän spesifikaation käyttötavoista, tarkoituksista jne Tyhjiön taso -
    pakokaasu Päästöt toimintaympäristössä
    Murtopaine Sama kuin PV paine

    Järjestelmä Tyhjiögeneraattori
    Päätyyppi Yksittäinen yksikkö
    Pakokaasumenetelmä Avaa pakoputki
    Esimerkkejä tämän spesifikaation käyttötavoista, tarkoituksista jne Tyhjiön taso -
    pakokaasu Vaatii erillisen pakoputken putken jälkeen
    Murtopaine Sama kuin PV paine

    Järjestelmä Tyhjiögeneraattori
    Päätyyppi Yksittäinen yksikkö
    Pakokaasumenetelmä Korkea melua vaimentava äänenvaimentimen pakokaasu
    Esimerkkejä tämän spesifikaation käyttötavoista, tarkoituksista jne Tyhjiön taso -
    pakokaasu Päästöt toimintaympäristössä
    Murtopaine Sama kuin PV paine
