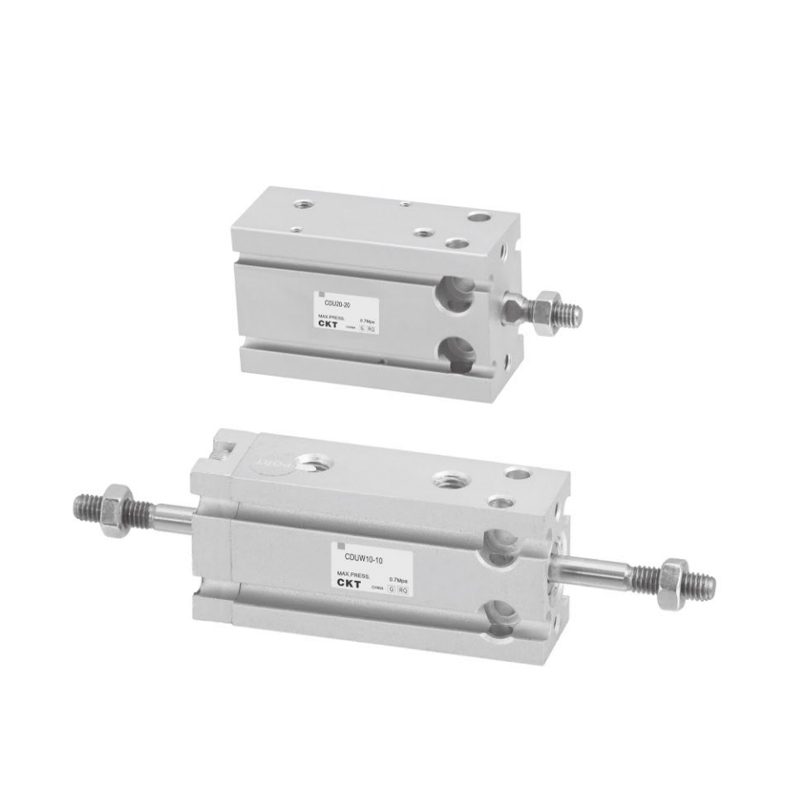

CU/CUK-sarjan vapaasti asennettu sylinteri
  • CU/CUK-sarjan vapaasti asennettu sylinteri
Ilmainen kiinnityssylinteri

CU/CUK-sarjan vapaasti asennettu sylinteri

CU/CUK-sarjan vapaasti asennettava sylinteri on modulaarinen vapaasti asennettava sylinteri, joka mahdollistaa erittäin joustavan mekaanisen integroinnin rakenteellisen optimoinnin avulla. Sen suunnittelu keskittyy asennusprosessin yksinkertaistamiseen ja useisiin työolosuhteisiin mukautumiseen, ja se soveltuu tarkan liikkeenohjauksen vaatimuksiin dynaamisissa kuormitusskenaarioissa.

Ydinominaisuudet
▸ Rakennevapaus: Runko tarjoaa moniakseliset kiinteät liitännät, tukee epästandardeja asennusasentoja ja eliminoi sovittimen komponentit;

▸ Kevyt ja kompakti rakenne: Vähähitainen runkorakenne vähentää merkittävästi järjestelmän kuormitusta ja optimoi tilankäytön;

▸ Useita erittelyvaihtoehtoja: Kattaa laajan valikoiman sylinterin halkaisijoita ja iskuyhdistelmiä, mukautuen erilaisiin kuormitus- ja siirtymäskenaarioihin;

▸ Korkean vakauden opas: Yksiosainen tarkkuushiotun männänvarren ohjausrakenne öljyttömän pitkän aikavälin ja vakaan toiminnan saavuttamiseksi;

▸ Sisäänrakennettu anturijärjestelmä: Magneettisen kytkentäkytkimen sisäänrakennettu pakkausrakenne eliminoi ulkoisten häiriöiden riskin ja integroi paikannuspalautteen.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：CUJB-sarjan pieni ilmainen asennussylinteri
SEURAAVA：Ei seuraavaa artikkelia
  • Reiän koko (mm) 6 10 16 20 25 32
    Neste ilmaa
    Toiminta Kaksoisnäyttelijä
    Yksinäyttelijä: Kevät paluu/pidennys
    Max.käyttöpaine 0,7 MPa
    Min.
    Toiminnassa
    Paine
    (MPa)     		Kaksinkertainen
    näytteleminen     		Yksinapainen 0.12 0.06 0.05
    Kaksinkertainen rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Pyörimätön kaksoistankotyyppi 0.18 0.13 0.11
    Sinkku
    näytteleminen     		Vakio 0.2 0.15 0.13
    Pyörimätön sauva 0.23 0.18 0.16
    Ympäristön ja nesteen lämpötila Automaattikytkimellä: -10 ~ 60 ℃, Ilman automaattikytkintä: -10 ~ 70 ℃
    Tyyny Molemmissa päissä kumipuskuri
    Männän nopeus 50-500mm/s
    Iskun pituuden toleranssi (mm) 1
    Voitelu Ei vaadita
    Asennus Vapaa kiinnitys (useita kiinnityspaikkoja)
    Tangon ei pyörivä tarkkuus ±0,8° ±0,5°
    Portin koko M5 × 0,8 45665
    *Jos öljyämistä tarvitaan, käytä turbiiniöljyä nro 1 ISOVG32.

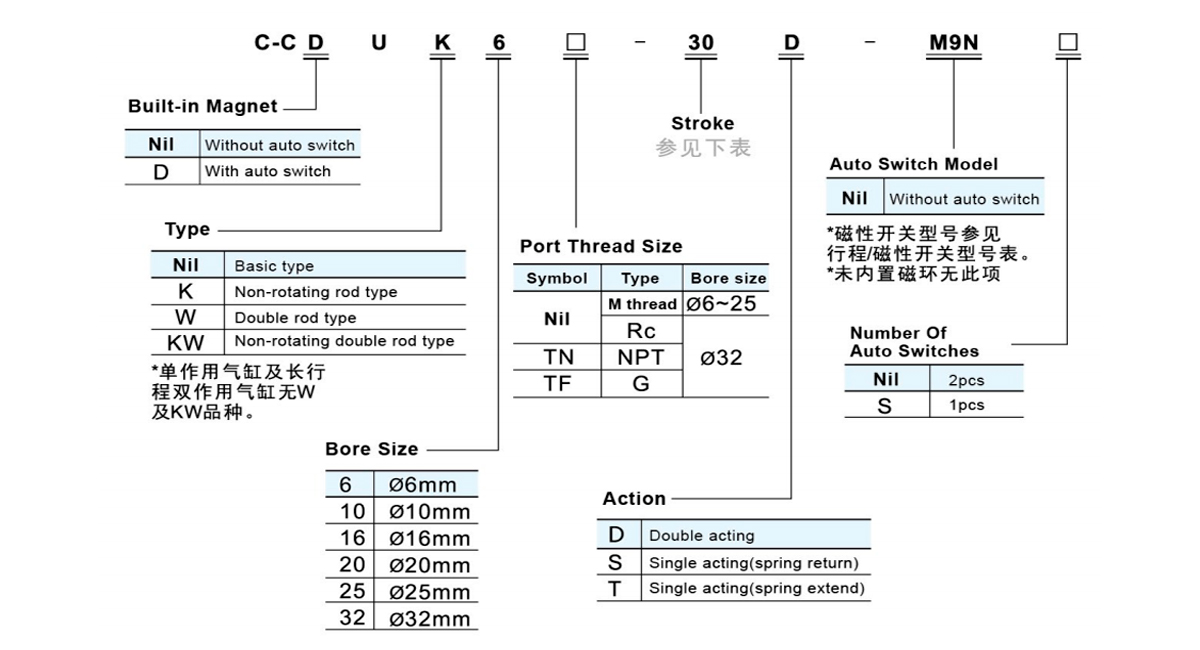

  • StrokelAuto Switch malli
    Poraus
    kokoa
    (mm)     		Vakioisku (mm) Pitkä veto
    (kaksitoiminen)
    *Automaattinen mallinvaihto
    (suora asennus)
    Kaksinkertainen näytteleminen Yksinäyttelijä
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Johdon pituusmerkintä: Ei merkintää - 0,5 m, L - 3 m, Z - 5 m Esimerkki: M9N, M9NL

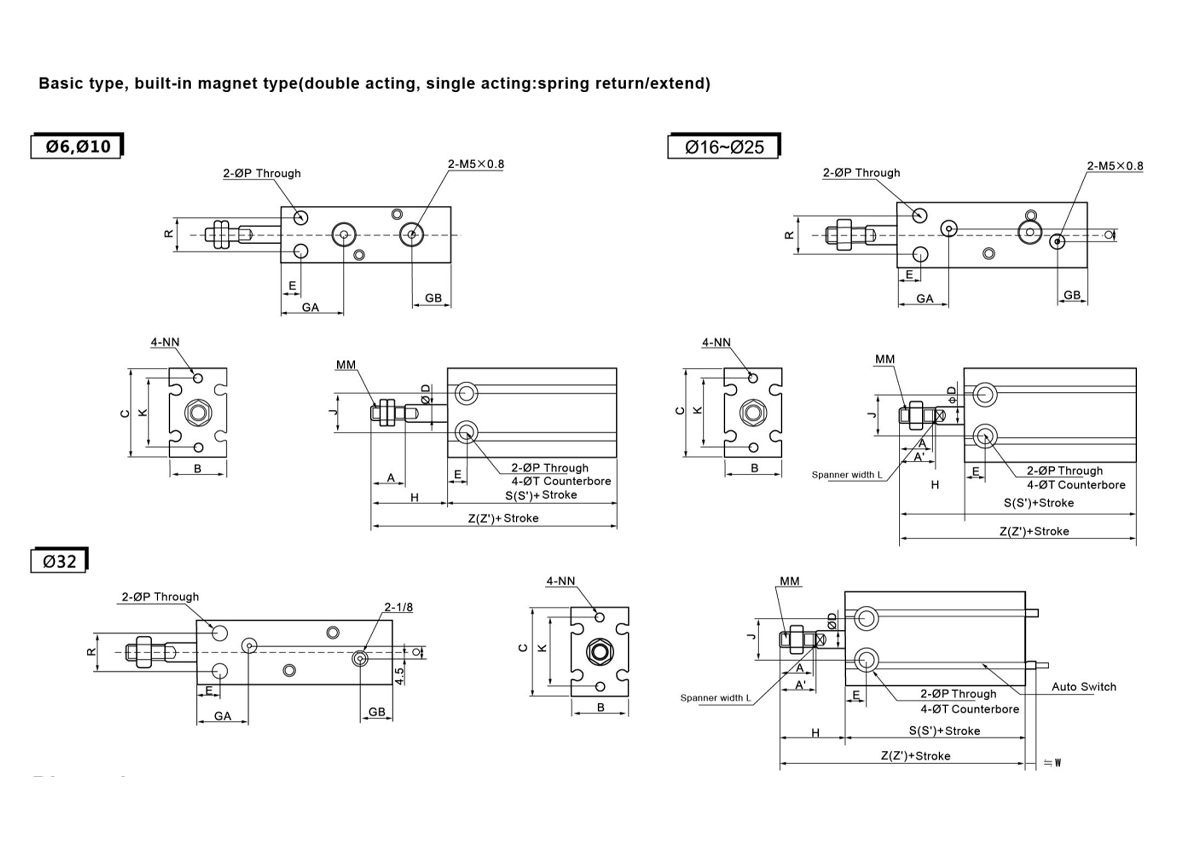

  • Mitat
    Malli A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3 × 0,5 M3 × 0,5
    Syvä 5     		3.2 - 7 6 syvä 4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4 × 0,7 M3 × 0,5 Deep5 3.2 - 9 6 syvä5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5 × 0,8 M4 × 0,7 Deep6 4.5 4 12 7,6 syvä 6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6 × 1,0 M5 × 0,8 Deep8 5.5 9 16 9,3 syvä8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8 × 1,25 M5 × 0,8Deep8 5.5 9 20 9,3 syvä9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10 × 1,25 M6 × 1,0Deep9 6.6 13.5 24 11 syvä 11.5
    Kaksitoiminen ulottuvuus
    Malli H Perustyyppi Sisäänrakennettu magneetti
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Yksinäyttelijä (kevätpaluu) -ulottuvuus
    Malli H Perustyyppi Sisäänrakennettu magneetti
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Yksitoiminen (kevätpidennys) -mitta
    Malli H Perustyyppi Sisäänrakennettu magneetti
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

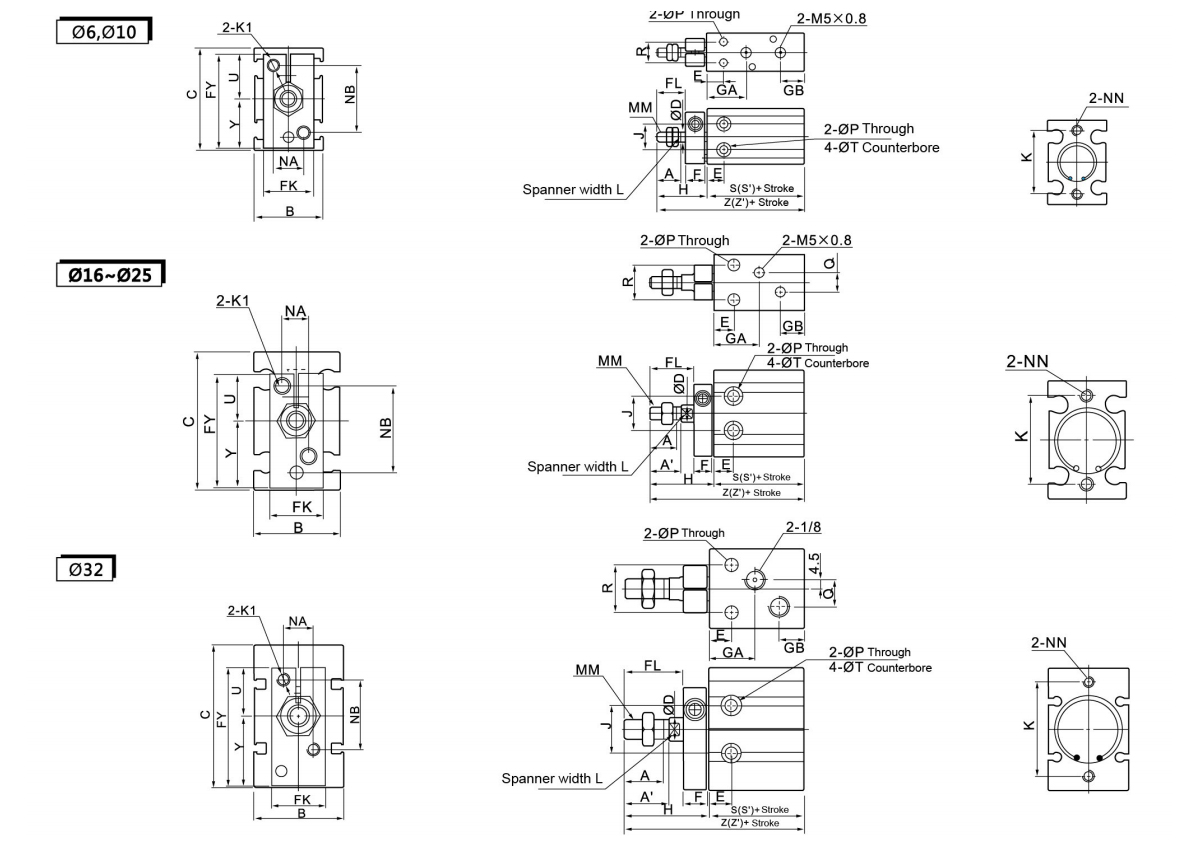

    Mitat
    Malli A A' B C ØD E F FL FK FY GA GB H J K L MM NA Huom NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3 × 0,5 6 14 M3 × 0,5deep5 3.4 - 7 6 syvä 4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4 × 0,7 7 15 M3 × 0,5deep5 3.4 - 9 6 syvä5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5 × 0,8 6 18 M4 × 0,7deep6 4.5 4 12 7,6 syvä 6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6 × 1,0 8 20 M5 × 0,8deep8 5.5 9 16 9,3 syvä8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8 × 1,25 10 28 M5 × 0,8deep8 5.5 9 20 9,3 syvä9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10 × 1,25 12 32 M6 × 1,0deep9 6.6 13.5 24 11 syvä 11.5 21 30.5 M5
    Kaksitoiminen ulottuvuus
    Malli H Ilman Automaattista
    Vaihda     		Sisäänrakennettu
    Magneettikytkin
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Yksinäyttelijä (kevätpaluu) -ulottuvuus
    Malli H Ilman automaattikytkintä Sisäänrakennettu magneetti Switch
    S Z W S Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Yksitoiminen (kevätpidennys) -mitta
    Malli H ØT U Y Ilman Automaattista Switch Sisäänrakennettu magneetti Switch
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ UK6-□T 23 28 33 6 Syvä4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6 Syvä5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Syvä6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5Syvä8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Syvä9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11 Syvä11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
