4HV-sarjan 2/3 4-tiekäsiventtiili Toimittajat

Kotiin / Tuotteet / Pneumaattiset ohjauskomponentit / Manuaalinen ohjausventtiili / 4HV-sarjan 2/3 4-tiekäsiventtiili

4HV-sarjan 2/3 4-tiekäsiventtiili 4HV-sarjan 2/3 4-tiekäsiventtiili 4HV-sarjan 2/3 4-tiekäsiventtiili 4HV-sarjan 2/3 4-tiekäsiventtiili
  • 4HV-sarjan 2/3 4-tiekäsiventtiili
  • 4HV-sarjan 2/3 4-tiekäsiventtiili
  • 4HV-sarjan 2/3 4-tiekäsiventtiili
  • 4HV-sarjan 2/3 4-tiekäsiventtiili
Manuaalinen ohjausventtiili

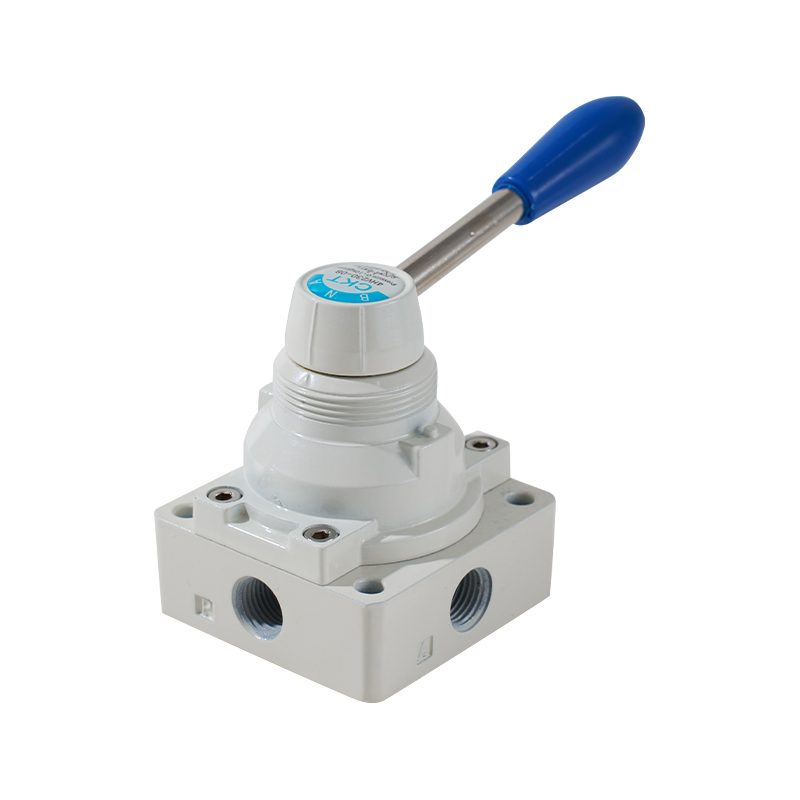

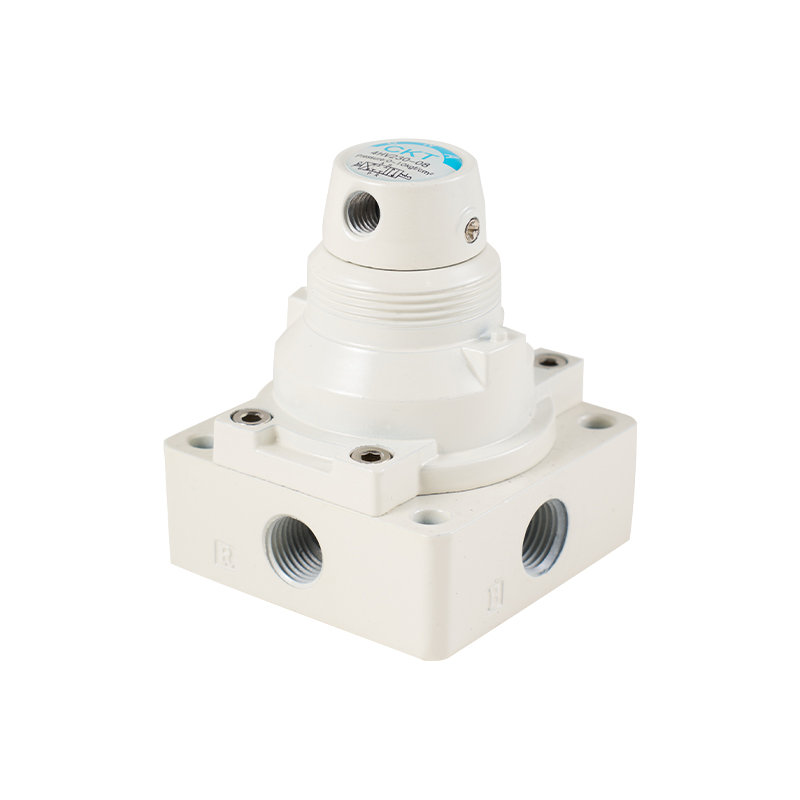

4HV-sarjan 2/3 4-tiekäsiventtiili

1. Kevyt peruutuskierto, hyvä käsituntuma, tarkka paikannus;
2. Suuri tehollinen virtausalue, pieni painehäviö;
3. Saatavilla on kaksi asennustyyppiä: paneeli ja pohja, paneeliasennus asennusmuttereilla.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：4F-sarjan 2-asentoinen 5-tie pneumaattinen jalkaventtiili
SEURAAVA：4H-sarjan 5-tie manuaalinen venttiili
  • Vakiotiedot
    Malli 4HV2□□
    -06 (L)     		4HV2□□
    -08 (L)     		4HV3□□
    -08 (L)     		4HV3□□
    -10 (L)     		4HV4□□
    -15 (L)     		4HV4□□
    -20 (L)
    Neste Ilma (suodatetaan 40 μm suodatinelementillä)
    Toiminta Käsisäätöinen suoratoiminen tyyppi
    Portin koko PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Tehokas poikkipinta-ala 14,0 mm²
    (Cv = 0,78)     		16,0 mm²
    (Cv = 0,89)     		30,0 mm²
    (Cv = 1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv = 4,89)     		95,0 mm²
    (Cv = 5,27)
    asema 4 porttia 2 asentoa, 4 porttia 3 asentoa
    Voitelu Ei vaadita
    Käyttöpainealue 0-1,0 MPa (0-145 psi)
    Todistuspaine 1,5 MPa (215 psi)
    Käyttölämpötila -20 ~ 70 ℃
    Toimintakulma 90°(45°, jos 4 porttia 3)

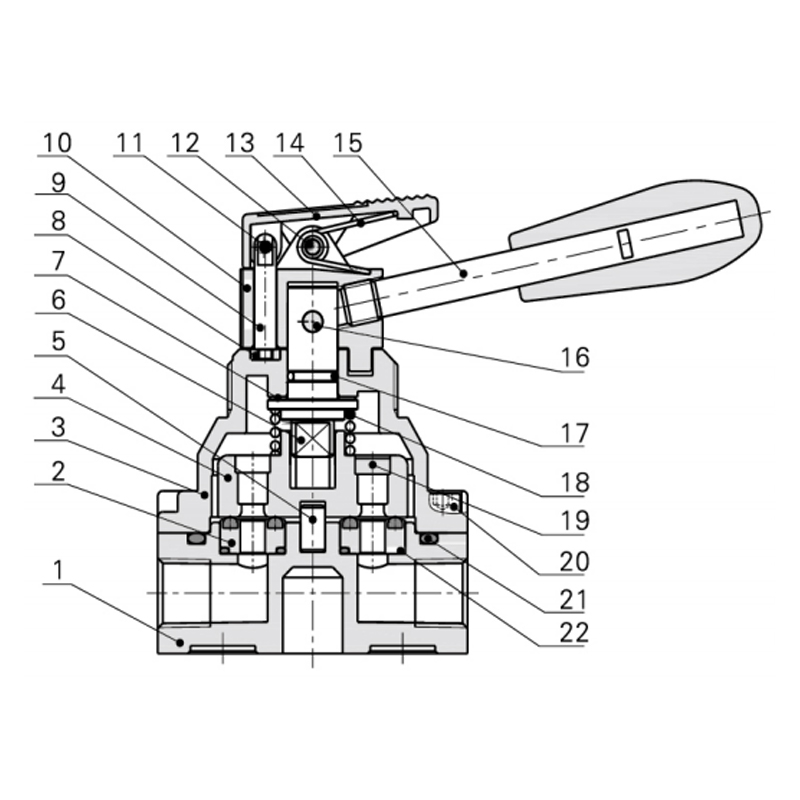

  • Tuote Malli Tuote Malli
    1 Päärunko 12 Pin-1
    2 Tiivistepohja 13 Etukansi
    3 Venttiilin kansi 14 Kevät
    4 Venttiilitulppa 15 Kahva
    5 Sarakkeen pin 16 Pin-2
    6 Akseli 17 Akseli O Ring
    7 Aluslevy 18 Kevät
    8 Kiinnityslevy 19 Rautalevy
    9 Lukitusnasta 20 Kiinnitysruuvi
    10 Venttiilin korkki 21 Päärunko O-ring
    11 Kevät Pin 22 Tiivistepohja O-ring

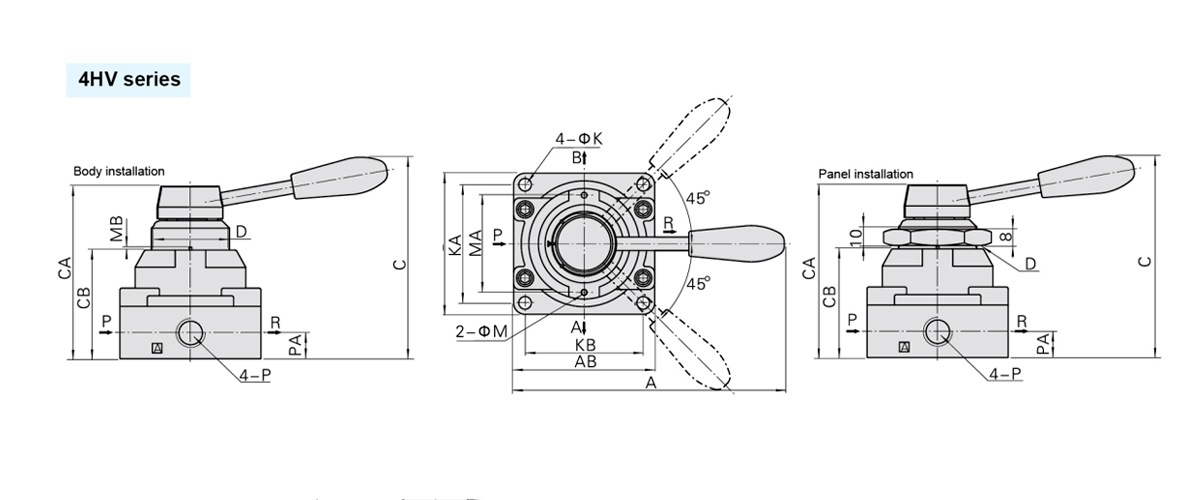

    Malli /Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40 × 1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40 × 1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52 × 1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52 × 1,5 6.5 89 81 3 64 2 PT3/4 18

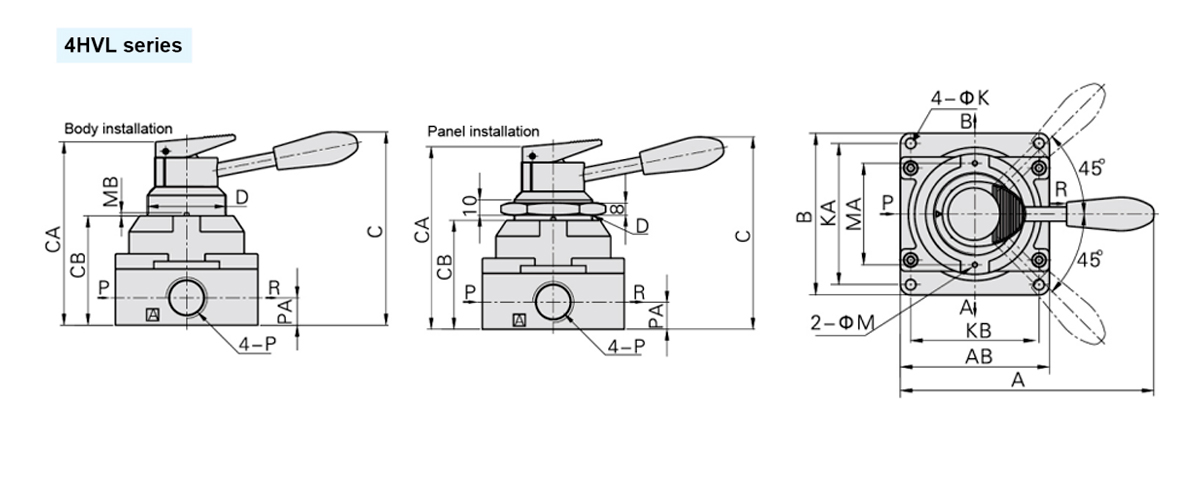

    Malli/Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34 × 1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40 × 1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40 × 1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52 × 1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52 × 1,5 6.5 89 81 3 64 2 PT3/4 18
