MGP-sarjan ohut sylinteri ohjaustangolla Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Moniakselinen sylinteri / MGP-sarjan ohut sylinteri ohjaustangolla

MGP-sarjan ohut sylinteri ohjaustangolla MGP-sarjan ohut sylinteri ohjaustangolla
  • MGP-sarjan ohut sylinteri ohjaustangolla
  • MGP-sarjan ohut sylinteri ohjaustangolla
Moniakselinen sylinteri

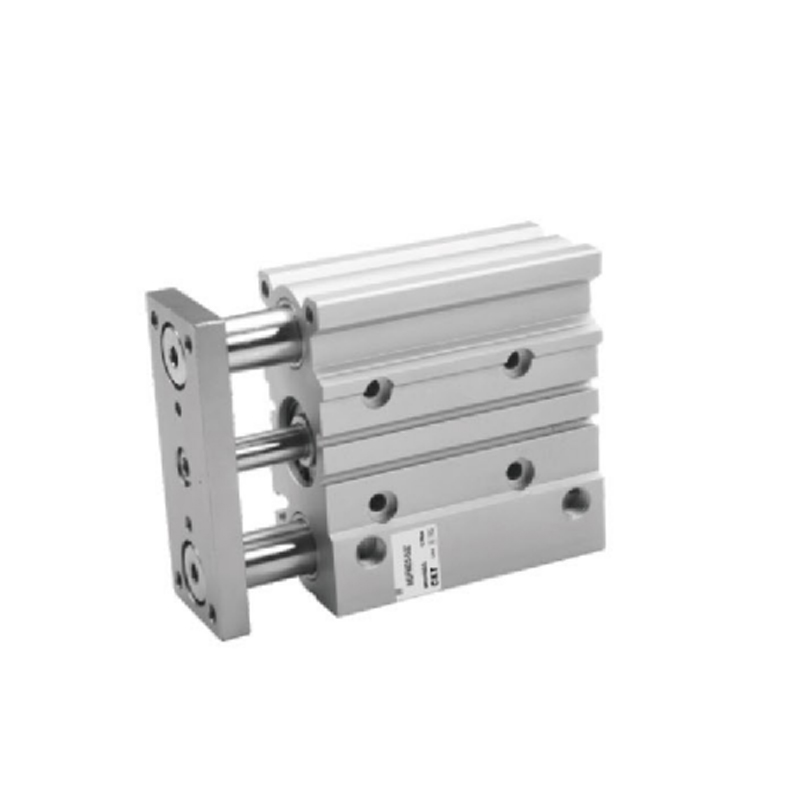

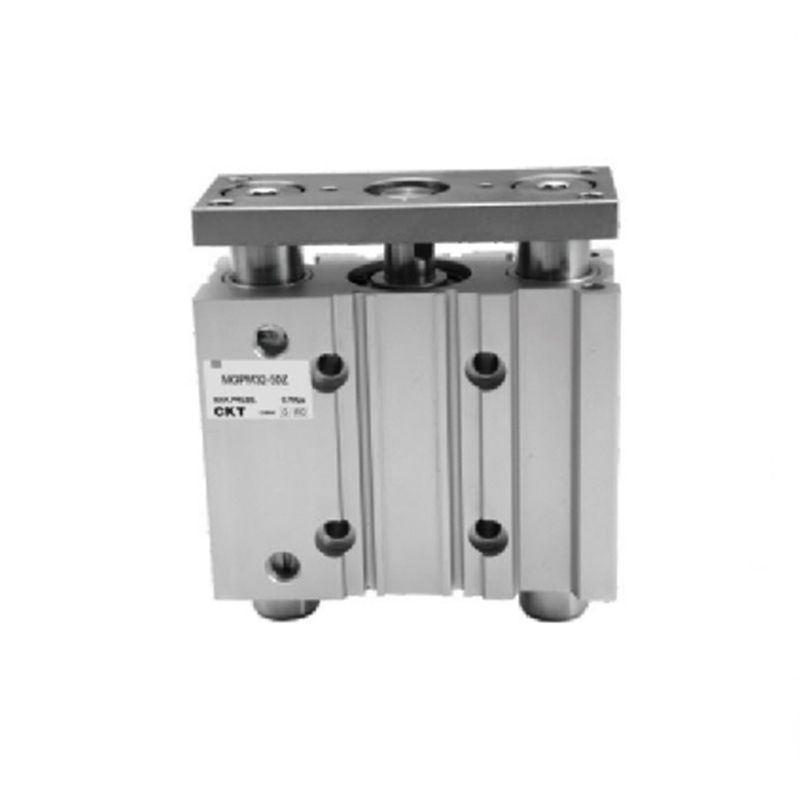

MGP-sarjan ohut sylinteri ohjaustangolla

1. Pieni koko ja kevyt
2. Vahva sivuttaiskuormituskestävyys
3. Vahva vääntömomentin vastus
4. Suuri ei-kiertotarkkuus
5. Ohjaustangon laakeri voi olla liukulaakeri tai kuulalaakeri
6. Helppo asentaa
7. Kaksipuolisen putken asento voidaan valita

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：MGJ-sarjan minisylinteri ohjaustangolla
SEURAAVA：CXSW-sarjan kaksoistangon sylinteri

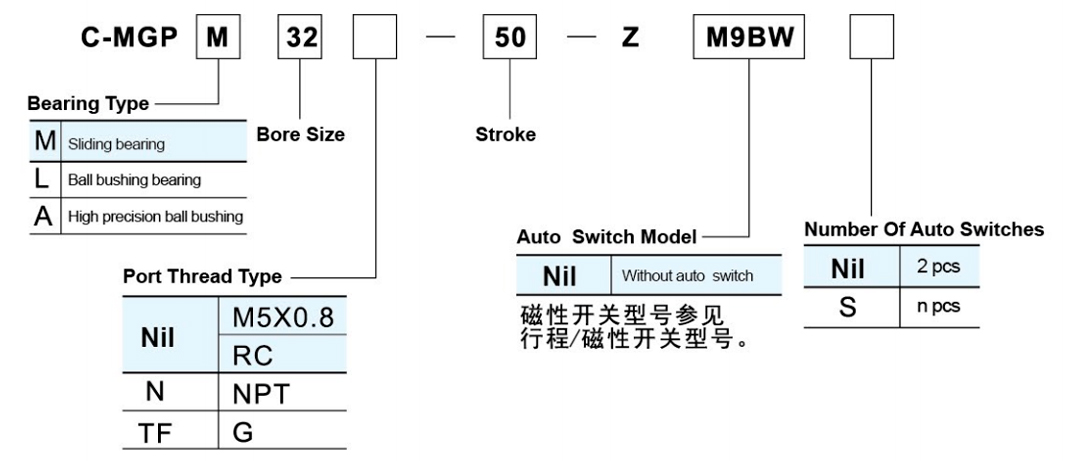

  • Vakiomääritys
    Reiän koko (mm) 12 16 20 25 32 40 50 63 80 100
    Neste ilmaa
    Toiminta Kaksoisnäyttelijä
    Suurin käyttöpaine (MPa) 1.0
    Minimi käyttöpaine (MPa) 0.12 0.1
    Ympäristön ja nesteen lämpötila -10 ~ 60 ℃ (ei jäätymistä)
    Männän nopeus 50-500mm/s 50-400mm
    Tyyny Molemmissa päissä kumipuskuri
    Iskunpituuden toleranssi 1,5 mm
    * Voitelu Ei vaadita
    Laakeri Liukulaakeri/Kuulaholkki/Erittäin tarkka kuulaholkki
    Pyörimätön
    Tarkkuus
    (Kiinnitysosa)     		Liukulaakeri ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Pallon holkki ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Korkea tarkkuus
    Pallon holkki
    Putkiston portti M5 × 0,8 1/8 1/4 3/8
    *Käytä ISOVG32:ta, jos haluat käyttää voiteluainetta.

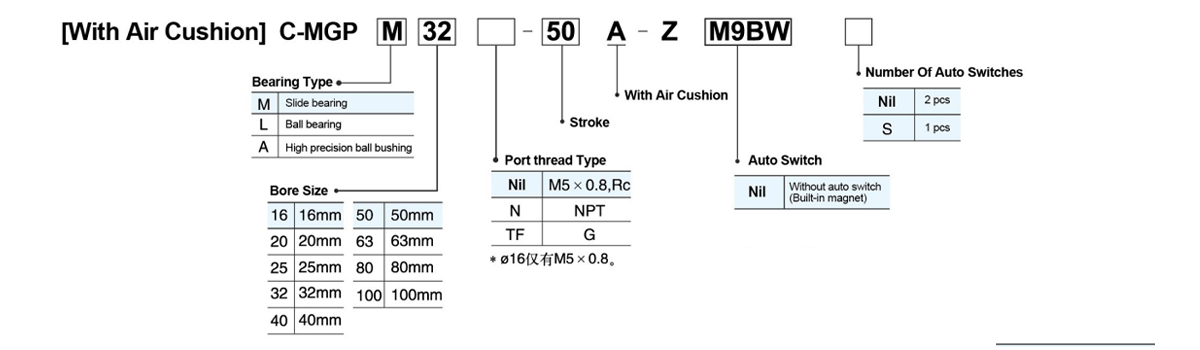

    Reiän koko (mm) 16 20,25,32,40,50,63,80,100
    Suurin käyttöpaine (MPa) 1.0
    Pienin käyttöpaine (MPa) 0.15 0.12
    Tyyny ilmaa cushion on both ends

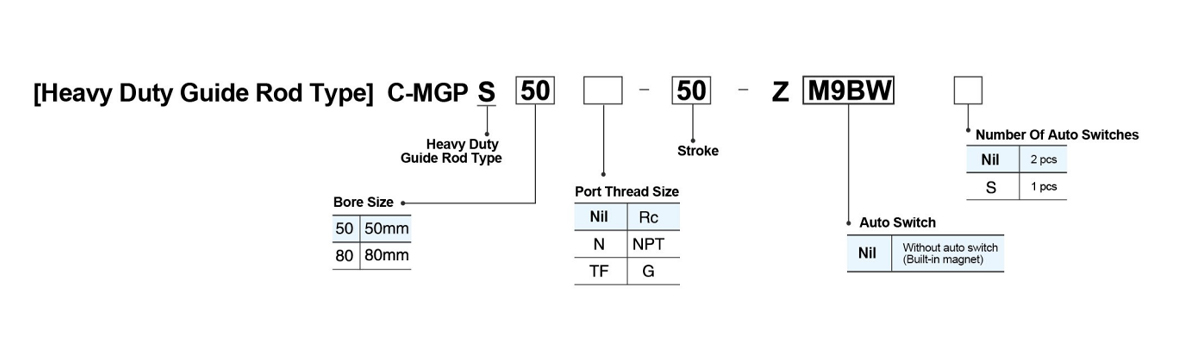

    Erittely
    Reiän koko (mm) 50 80
    Käyttöpainealue (MPa) 0,1-1,0
    Käyttömännän nopeus (mm/s) 50-400
    Tyyny Kumipuskuri molemmissa päissä
    Normaali veto 25,50,75,100,125,150,175,200
    Päätylevyn pyörimätön tarkkuus ±0,05° ±0,04°

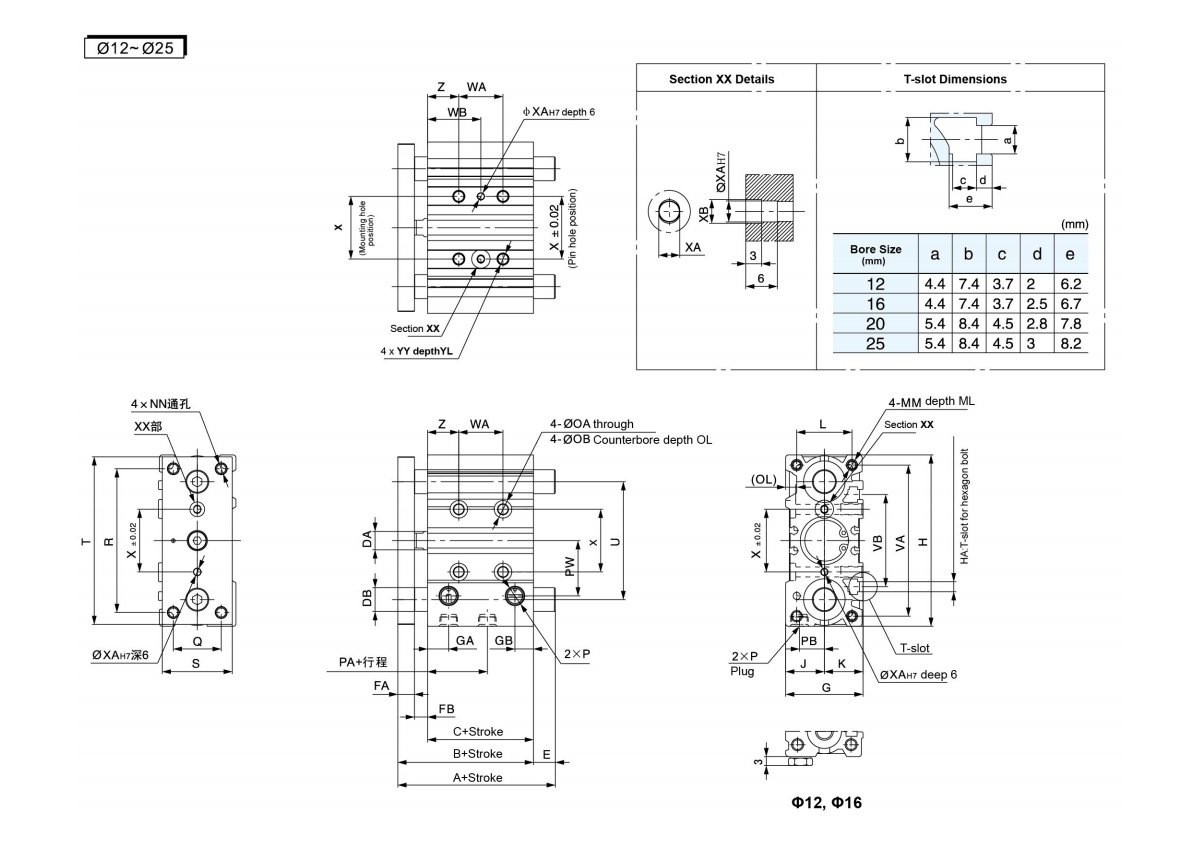

  • C-MGPM,C-MGPL,C-MGPA yhteiset mitat
    Poraus
    Koko
    (mm)     		Isku (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Ei TN TF
    12 10,20,30,40,50,75,100,
    125 150 175 200 250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4 × 0,7 10 M4 × 0,7 4.3 8 4.5 M5 × 0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5 × 0,8 12 M5 × 0,8 4.3 8 4.5 M5 × 0,8 - -
    20 20,30,40,50,75,100 125 150,
    175 200 250 300 350 400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5 × 0,8 13 M5 × 0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6 × 1,0 15 M6 × 1,0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    Poraus
    Koko
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    30. tai
    Vähemmän     		9sr3oS
    Vähemmän     		Yli 100. 200. Tai vähemmän Yli 200 300 tai vähemmän Yli 300 30. tai
    Vähemmän     		Yli 30. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200 300 tai vähemmän Yli 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5 × 0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5 × 0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6 × 1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6 × 1,0 12 17

    C-MGPM-liukulaakeri IA,DB,E Mitat                                       (mm)
    Poraus
    Koko
    (mm)     		A DB E
    50. tai vähemmän Yli 50. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200 50. tai vähemmän Yli 50. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (palloholkki)
    C-MGPA (Hlgh tarkkuuspalloholkki)/A,DB,E Mitat   (mm)
    PorausSize(mm) A DB E
    30. tai vähemmän Yli 30. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200 30. tai vähemmän Yli 30. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

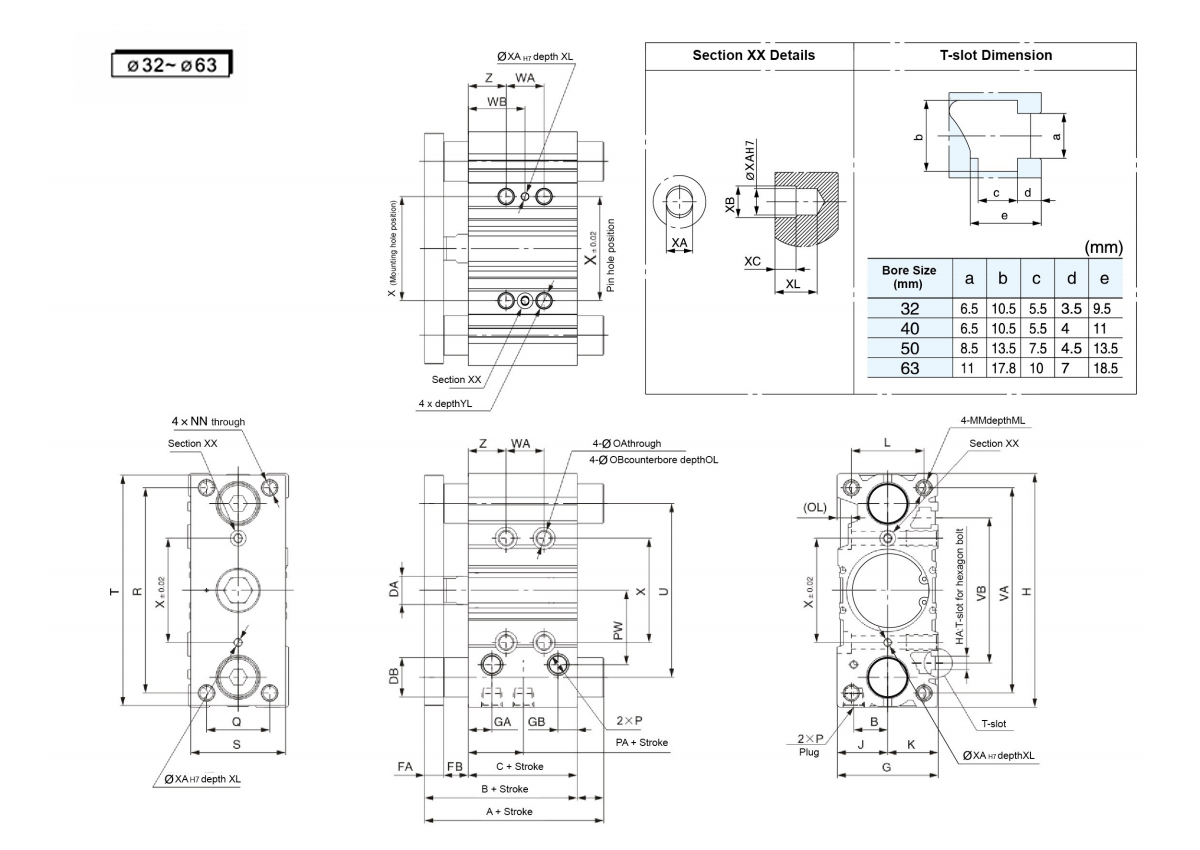

    C-MGPM,C-MGPL,C-MGPA yhteiset mitat
    Poraus
    Koko
    (mm)     		Isku (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Ei TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300 350 400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8 × 1,25 20 M8 × 1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8 × 1,25 20 M8 × 1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Poraus
    Koko
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    25. tai vähemmän Yli 25. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200 300 tai vähemmän Yli 300 25. tai vähemmän Yli 25. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200 300 tai vähemmän Yli 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8 × 1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8 × 1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM-liukulaakeri IA,DB,E Mitat                                        (mm)
    Poraus
    Koko
    (mm)     		A DB E
    50. tai vähemmän Yli 50. 200. Tai vähemmän Yli 200 50. tai vähemmän Yli 50. 200. Tai vähemmän Yli 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (palloholkki)
    C-MGPA (Hlgh tarkkuuspalloholkki) / A, DB, E Mitat (mm)
    Poraus
    Koko
    (mm)     		A DB E
    50. tai vähemmän Yli 50. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200 50. tai vähemmän Yli 50. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

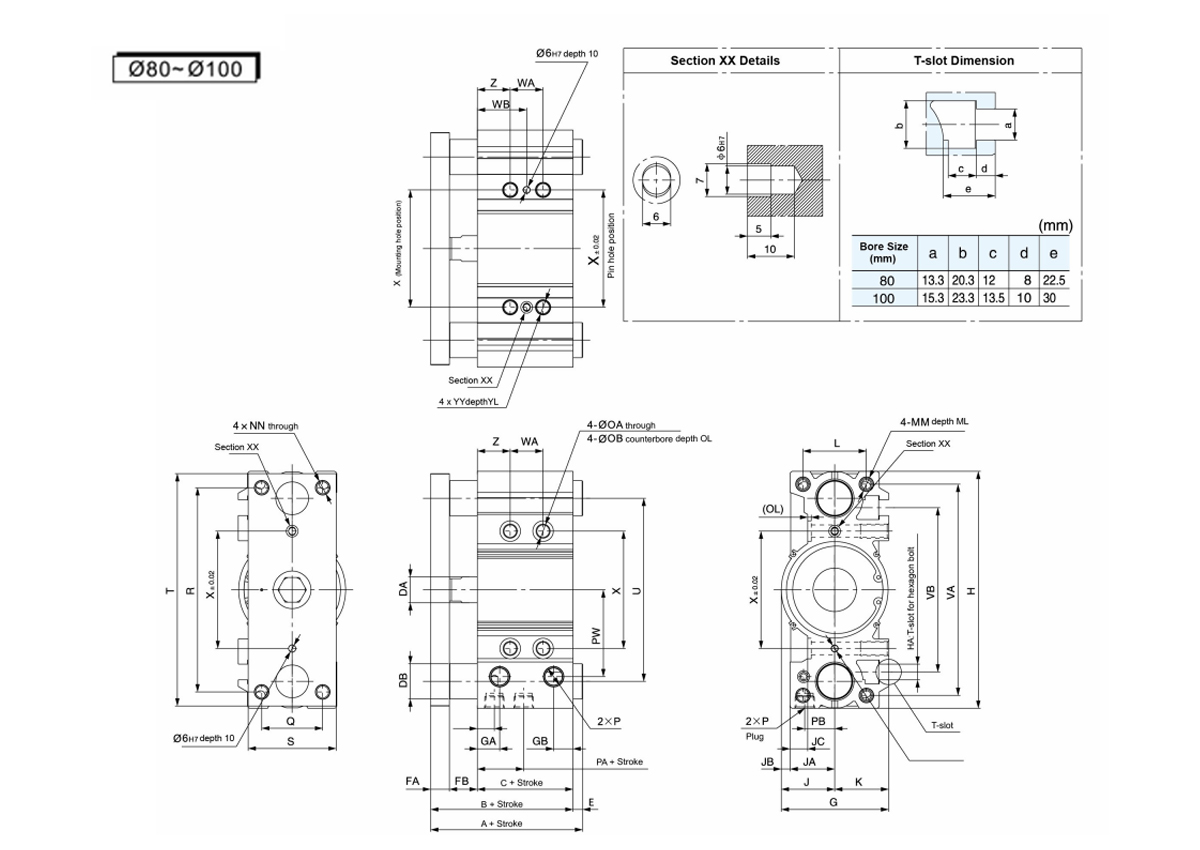

    C-MGPM,C-MGPL,C-MGPA Yleiset mitat                                                                                                                 (mm)
    Poraus
    Koko
    (mm)
    Aivohalvaus
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Ei TN TF
    80 25,50,75,100,
    125 150 175 200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12 × 1,75 25 M12 × 1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    Poraus
    Koko
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    25. tai vähemmän Yli 25. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200 300 tai vähemmän Yli 300 25. tai vähemmän Yli 25. 100. Tai vähemmän Yli 100. 200. Tai vähemmän Yli 200
    300 tai vähemmän     		Yli 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12 × 1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14 × 2,0 28 11

    C-MGPM liukulaakeri IA, DB, E Mitat
    (mm)
    Poraus
    Koko
    (mm)     		A DB E
    50. tai vähemmän Yli 50v
    200 tai vähemmän     		Yli 200 50. tai vähemmän Yli 50v
    200 tai vähemmän     		Yli 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (palloholkki)
    C-MGPA (korkean tarkkuuden kuulaholkki) / A,DB,E Mitat
    (mm)
    Poraus
    Koko
    (mm)     		A DB E
    25. tai vähemmän Yli 25. 50. tai vähemmän Yli 50. 200. Tai vähemmän Yli 200 25. tai vähemmän Yli 25. 50. tai vähemmän Yli 50. 200. Tai vähemmän Yli 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
