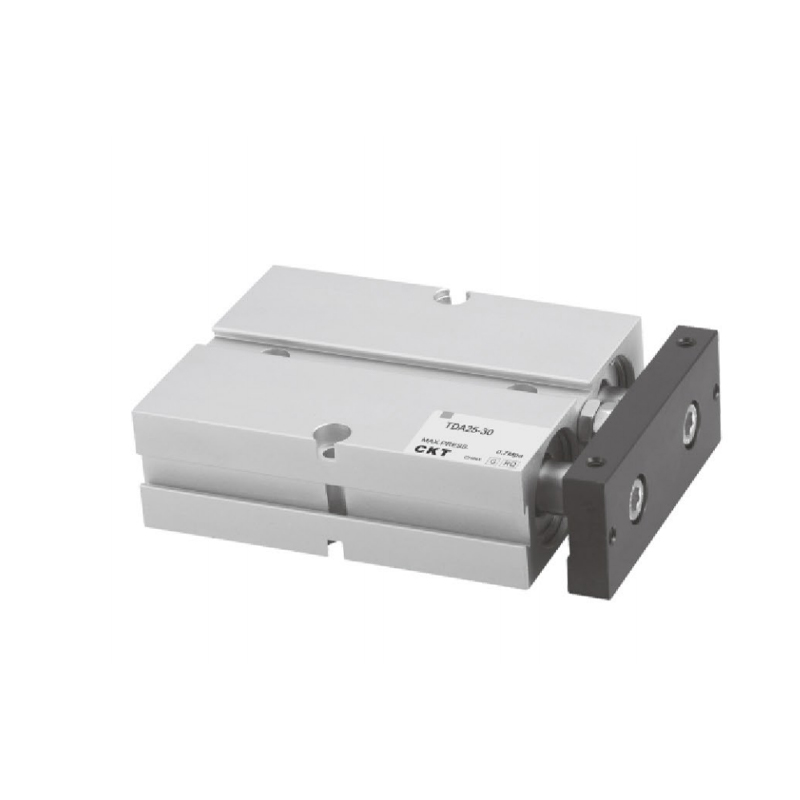

TDA/TN-sarjan kaksoissylinteri (Ø10 ~ Ø32)
  • TDA/TN-sarjan kaksoissylinteri (Ø10 ~ Ø32)
Moniakselinen sylinteri

TDA/TN-sarjan kaksoissylinteri (Ø10 ~ Ø32)

1. Upotettu runko on kiinnitetty ja asennettu asennustilan säästämiseksi;
2. Sillä on tiettyjä taivutusta ja vääntöä estäviä ominaisuuksia ja se kestää tiettyjä sivuttaiskuormia;
3. Kiinnityslevyn kolmella sivulla on kiinnitysreiät moniasentoisen kuormituksen helpottamiseksi;
4. Korin etupäässä oleva törmäyksenestotyyny voi säätää sylinterin iskua ja vähentää iskua;
5. Tämän sarjan sylinterien vakiokokoonpano on magneettityyppinen, eikä vaihtoehtoa ole ilman magneettista tyyppiä.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：CXS-sarjan kaksisylinterinen (perustyyppi)
SEURAAVA：Ei seuraavaa artikkelia
  • Erittely
    Reiän koko (mm) 10 16 20 25 32
    Toiminta Kaksoisnäyttelijä
    Neste ilmaa
    Käyttöpainealue 0,1–1,0 MPa (14–145 psi)
    Todistuspaine 1,5 MPa (215 psi)
    Toimintalämpötila
    (℃)     		-20-70
    Toimintanopeusalue
    (mm/s)     		30-500
    Säädettävä isku -10~0
    Iskunpituuden toleranssi 1.00
    Tyyny Puskuri
    Pyörimätön toleranssi ±0,4° ±0,3°
    Portin koko M5 × 0,8 PT1/8
    *Ei-kiertymistarkkuus viittaa kulmaan, jossa sylinterin kiinnityslevy voi pyöriä, kun sylinteri on täysin sisään vedettynä；
    **NPT- ja G-kierretyypit ovat saatavilla putkiliitännälle.
    Myös: C-TN-sarjan täysin magneettinen.

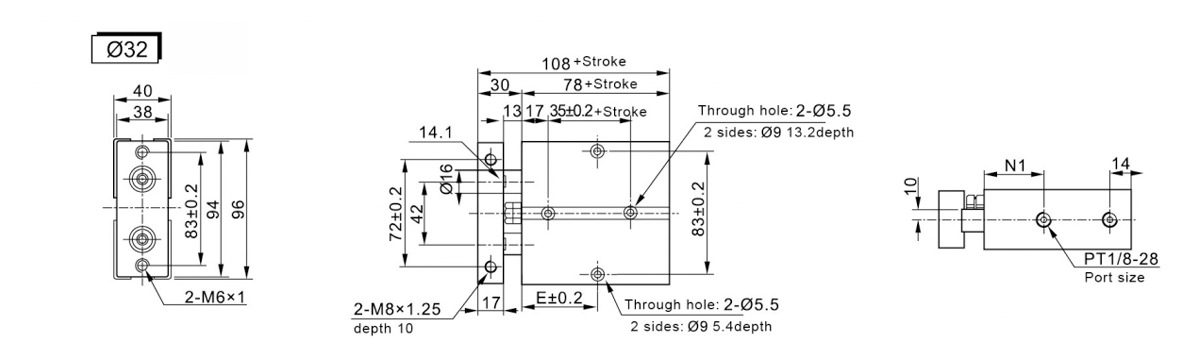

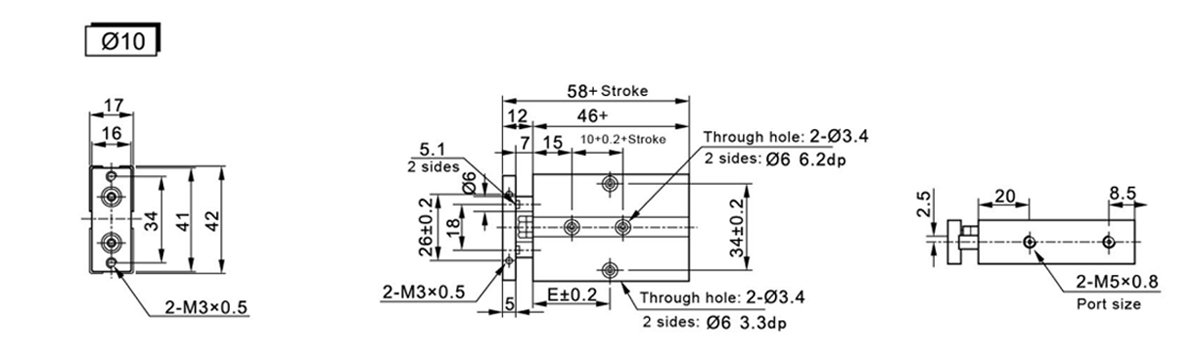

  • Symboli/viiva 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

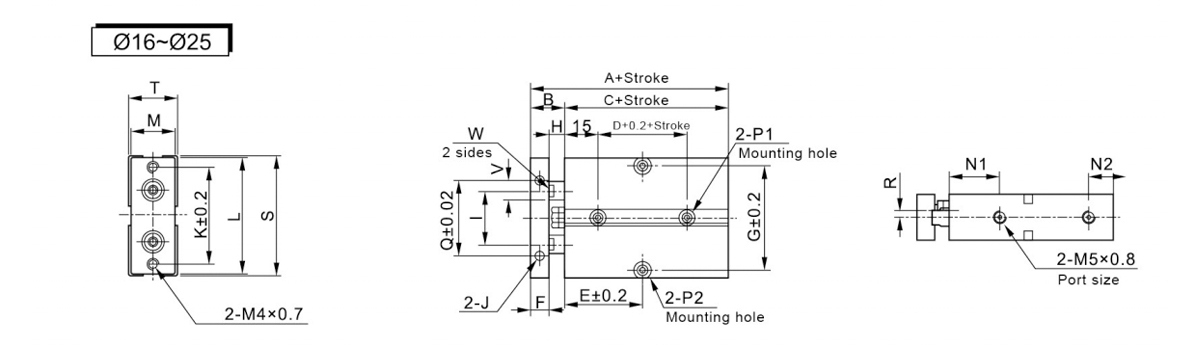

    Symboli/viiva A B C D Aivohalvaus≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symboli/viiva G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4 × 0,7 Syvyys5 47 53 20 22 11 Molemmat puolet: 07.5 Syvyys 7.2mm Läpireiän Ø4.5 Molemmat puolet: 08 Syvyys 4,5 mm LäpireikäØ 4,5 34 3 54 21 8 6.1
    20 55 10 28 M4 × 0,7 Syvyys5 55 61 24 25 12 Molemmat puolet: 07.5 Syvyys 7.2mm Läpireiän Ø4.5 Molemmat puolet: 08 Syvyys 4,5 mm Läpivientireikä Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4 × 0,7 Syvyys5 66 72 29 27 12 Molemmat puolet: 07.5 Syvyys 7.2mm Läpireiän Ø4.5 Molemmat puolet: 08 Syvyys 4,5 mm LäpireikäØ 4,5 56 6 73 30 12 10.1

    Symboli/viiva 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
