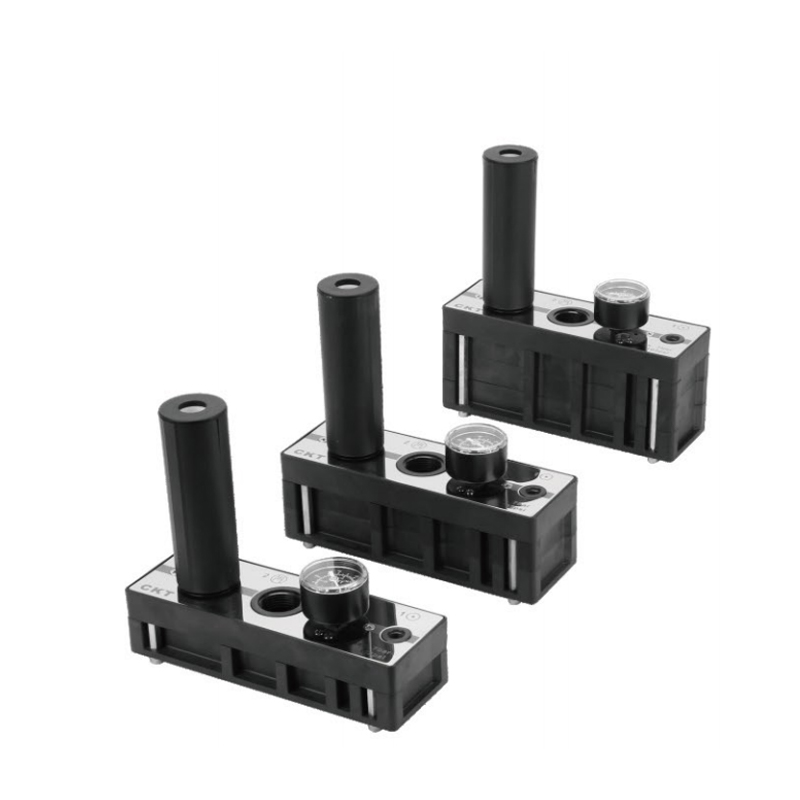

C-sarjan monivaiheinen tyhjiögeneraattori
  • C-sarjan monivaiheinen tyhjiögeneraattori
Monivaiheinen tyhjiögeneraattori

C-sarjan monivaiheinen tyhjiögeneraattori

C-sarjan monivaiheinen tyhjiögeneraattori on eräänlainen laite, joka käyttää paineilmaa alipaineen ohjaamiseen ja tuottamiseen erityisen virtauskanavarakenteen avulla. Sen ydinperiaate on nopean ilmavirran aiheuttama paikallinen matalapaineilmiö, joka soveltuu erityisen hyvin teollisuusautomaation skenaarioihin, jotka vaativat tehokkaan ja kompaktin alipainelähteen ja jotka eivät vaadi perinteistä tyhjiöpumppua.

Hierarkkinen energian muunnosarkkitehtuuri:

Tämä sarja eroaa yksivaiheisesta generaattorista, ja siinä on monivaiheinen sarja tarkkuusvirtauskanavarakenne. Paineilma laajenee ja kiihtyy kussakin kammiossa yksi kerrallaan, ja progressiivisen kaasunlaajenemisilmiön ja Venturi-ilmiön superpositiolla saavutetaan ilmavirran energian täydellisempi ja gradienttisempi hyödyntäminen, jolloin saadaan vahvempi tyhjiöimukapasiteetti samoissa ilmansyöttöolosuhteissa.

Optimoitu geometria ja virtauskentän ominaisuudet:

Sisäinen virtauskanava on erityisesti topologisesti optimoitu sisältäen konvergoivan suuttimen, sekoituskammion ja vähitellen laajenevan diffuusio-osan. Tämä geometrinen konfiguraatio voi ohjata ilmavirtaa tehokkaasti muodostamaan nopean suihkun, mikä maksimoi paikallisen matalapainevyöhykkeen muodostumisen lujuuden ja vakauden. Keskeisten osien erityiset ääriviivat edistävät kaasumolekyylien tehokasta kuljettamista ja kuljettamista.

Merkittävä tasapaino tehokkuuden ja kaasunkulutuksen välillä:

Monivaiheinen energianottomekanismi on sen korkean hyötysuhteen ydin. Kun yksi kaasun paisuntaprosessi hajotetaan useisiin energiavaiheisiin, paineilman kulutusyksikköä kohti muodostuva tyhjiöaste tai pumppausnopeus paranee merkittävästi. Tämä tekee kaasun kokonaiskulutuksesta yleensä paremman kuin perinteisen yksivaiheisen generaattorin, kun saavutetaan sama alipaineteho, mikä kuvastaa parempaa käyttötaloudellisuutta.

Luotettava tyhjiön vakaan tilan lähtö:

Monivaiheisella rakenteella itsessään on tietty puskuroiva ja säätelevä vaikutus. Kun kohdataan pieniä vaihteluita kuormassa tai pieniä muutoksia kaasun syöttöpaineessa, ulostulotyhjiötaso osoittaa vahvempaa kestävyyttä, mikä tarjoaa vakaamman alipainetakuun automatisoiduille tartunta-, adsorptio- ja muille prosesseille.

Kompakti topologia ja kuorman mukautuvuus:

Monimutkaisesta sisäisestä rakenteesta huolimatta sen kokonaispaketti pysyy kompaktina ja helposti integroitavana ahtaisiin laiteasetelmiin. Sen pumppausominaisuudet mahdollistavat sen sopeutumisen paremmin kuormitusjärjestelmiin, joissa on erilainen vuotosuhde tai jotka vaativat nopeaa tyhjiön muodostumista, erityisesti työstettäväksi työkappaleita, joissa on huokoiset ja epäsäännölliset pinnat.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：Ei edellistä artikkelia
SEURAAVA：Ei seuraavaa artikkelia
  • Tekniset    -parametrit                                                                      >Suositeltu letkun halkaisija Ømm (letkun pituus≤2 mm)
    Malli Max.tyhjiövirtaus
    (I/min)     		Max.ilma
    kulutukseen
    (I/min)     		Max.tyhjiötaso
    (kPa)     		Melutaso
    (dB(A))     		> Letkun vähimmäissisähalkaisija millimetreinä (putken pituus ≤ 2 m)
    Tuloilma Tyhjiö pakokaasu
    CL25 360 105 -80 65 4 12 12
    CL50 650 210 6 15 15
    CL75 820 315 8 19 22
    CL100 990 420 8 19 22
    CL125 1100 525 10 25 32
    CL150 1300 630 10 25 32
    CL175 1680 735 10 32 40
    CL200 2060 840 10 32 40
    CM25 354 105 -92 4 12 12
    CM50 647 210 6 15 15
    CM75 890 315 8 19 22
    CM100 1100 420 8 19 22
    CM125 1200 525 10 25 32
    CM150 1380 630 10 25 32
    CM175 1490 735 10 32 40
    CM200 1580 840 10 32 40
    CH25 168 156 -98.6 4 12 12
    CH50 365 318 6 15 15
    CH75 504 456 8 19 22

    Tyhjiö flow(I/min)and Evacuation time(s/L)at different vacuum levels(-kPa)
    Malli Tyhjiö flow(I/min)Evacuation time(s)
    0 10 20 30 40 50 60 70 80 90 98
    CL25 360 210[0.02] 156[0.05] 102[0.1] 54[0.18] 36[0,33] 30[0.33] 21[0.8] - - -
    CL50 650 420[0,01] 265 [0,025] 176[0.05] 108[0.09] 72[0.17] 60[0,27] 36[0.4] - - -
    CL75 820 630 [0,008] 370[0,017] 245[0,033] 162[0.06] 108[0.11] 90[0.18] 50[0,27] - - -
    CL100 990 740 [0,007] 480 [0,015] 323[0,029] 206[0.05] 144[0,083] 120[0.13] 70[0.2] - - -
    CL125 1100 848[0,006] 550 [0,014] 390 [0,026] 240 [0,045] 180 [0,076] 150[0.11] 87[0.19] - - -
    CL150 1300 910 [0,005] 618[0,013] 456[0,022] 280 [0,037] 216[0,062] 170 [0,095] 102[0.15] - - -
    CL175 1680 1060 [0,005] 680[0,012] 510 [0,021] 314[0,035] 267[0.06] 190 [0,087] 120[0.14] - - -
    CL200 2060 1210[0,004] 740[0,01] 575[0,018] 365[0,03] 294 [0,051] 220 [0,078] 134[0.12] - - -
    CM25 354 220 [0,022] 120 [0,062] 78[0.12] 43[0,22] 34[0.37] 25[0,57] 10[1.2] 5[1.9] 0,8[4,2] -
    CM50 647 400 [0,011] 240 [0,031] 156[0.06] 87[0.11] 69[0.19] 52[0.29] 20[0.6] 10[1.16] 1.6[2.2] -
    CM75 890 600 [0,009] 360 [0,021] 234[0.04] 131[0.07] 82[0.14] 67[0.19] 30[0,45] 15[0.788] 2,4[1,73] -
    CM100 1100 750 [0,006] 480[0,016] 290 [0,031] 150 [0,063] 109[0.105] 72[0,174] 40[0.3] 20[0.526] 3.2[1.1] -
    CM125 1200 900 [0,006] 570 [0,014] 350[0,03] 185 [0,055] 135[0,092] 89[0,151] 50[0,26] 25[0.46] 4[1,96] -
    CM150 1380 1020 [0,005] 601 [0,014] 416[0,028] 220 [0,047] 163[0,078] 108[0.129] 60[0,22] 30[0,394] 5[0.823] -
    CM175 1490 1120 [0,005] 655[0,013] 474 [0,026] 255 [0,039] 190 [0,065] 129[0.108] 70[0.19] 35[0,329] 5.6[0.686] -
    CM200 1580 1200[0,005] 700 [0,011] 525[0,022] 290 [0,027] 216[0,054] 144[0.1] 80[0,153] 40[0,274] 6.4[0.67] -
    CH25 168 126[0,032] 90 [0,075] 54[0.15] 24[0.32] 18[0.64] 12[1.1] 8[1.7] 6[2.6] 5[3.9] 0,3[12]
    CH50 365 292 [0,025] 177 [0,045] 132[0.1] 69[0,25] 54[0,49] 40[0,73] 29[1.1] 12[1.6] 5[1.6] 0,45[7,8]
    CH75 504 396[0,018] 282[0,033] 162[0.06] 90[0.11] 72[0.18] 51[0,27] 37[0,42] 25[0,62] 6[1.3] 0,6[5,4]

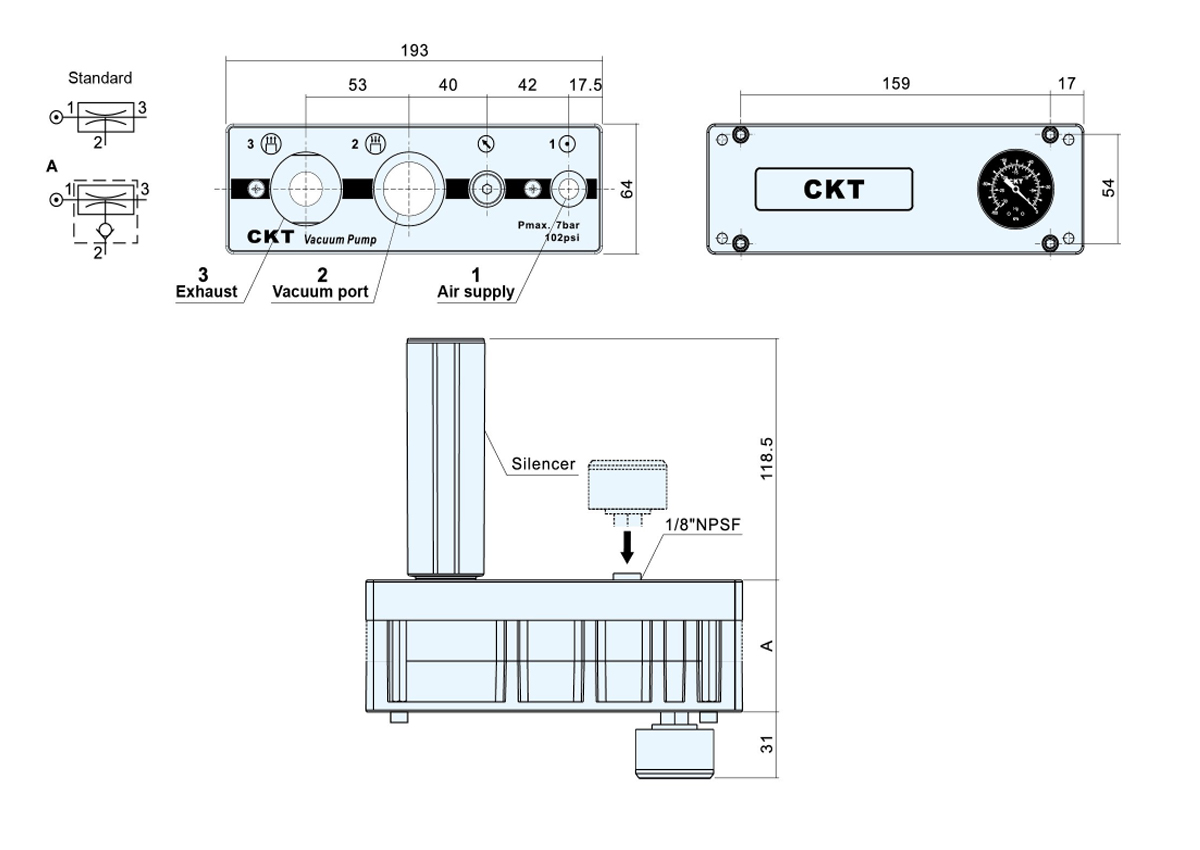

  • Malli A
    C□25 45
    C□50
    C□75 65
    C□100
    C□125 85
    C□150
    C□175 105
    C□200

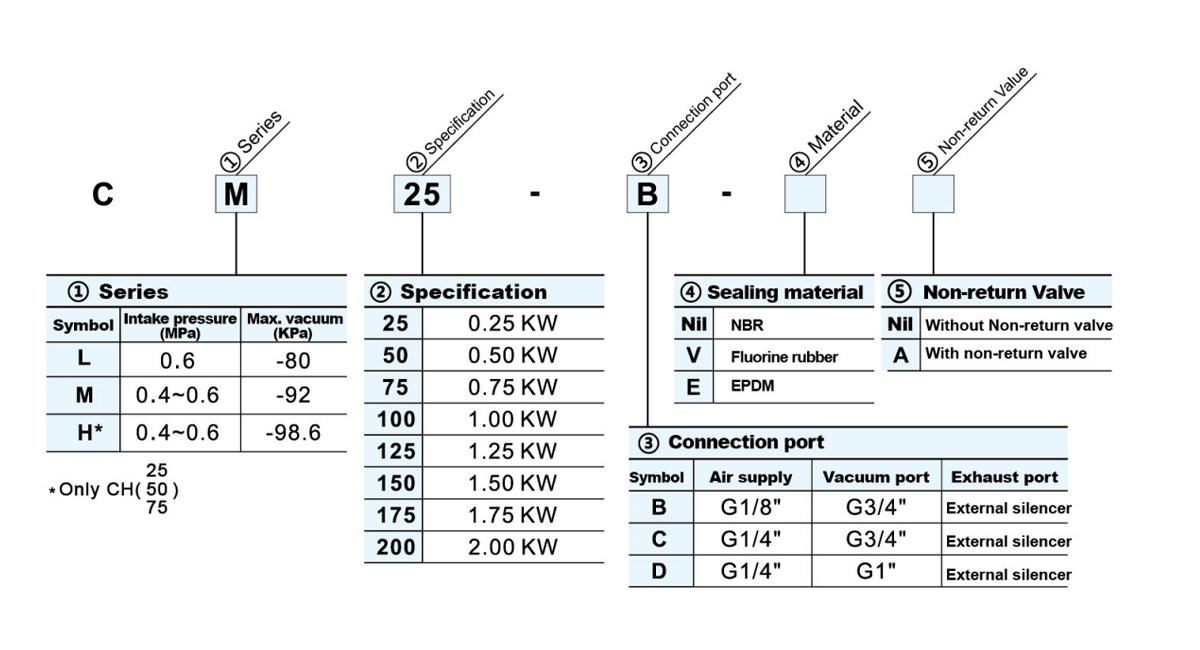

    Malli Ilmansyöttö Tyhjiö pakokaasu
    C□□-B G1/8" G3/4" G3/4"
    C□□-C G1/4" G3/4" G3/4"
    C□□-D G1/4" G1" G3/4"

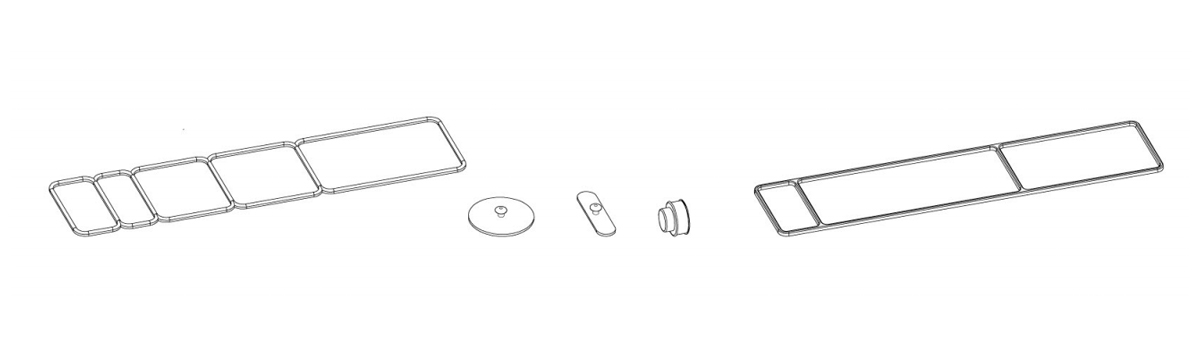

    Tiivistys
    Malli NBR Fluorikumi EPDM
    CL(M,H)25 C-SN-25 C-SV-25 C-SE-25
    CL(M,H)75 C-SN-75 C-SV-75 C-SE-75
    CL(M)125 C-SN-125 C-SV-125 C-SE-125
    CL(M)175 C-SN-175 C-SV-175 C-SE-175 $ $
