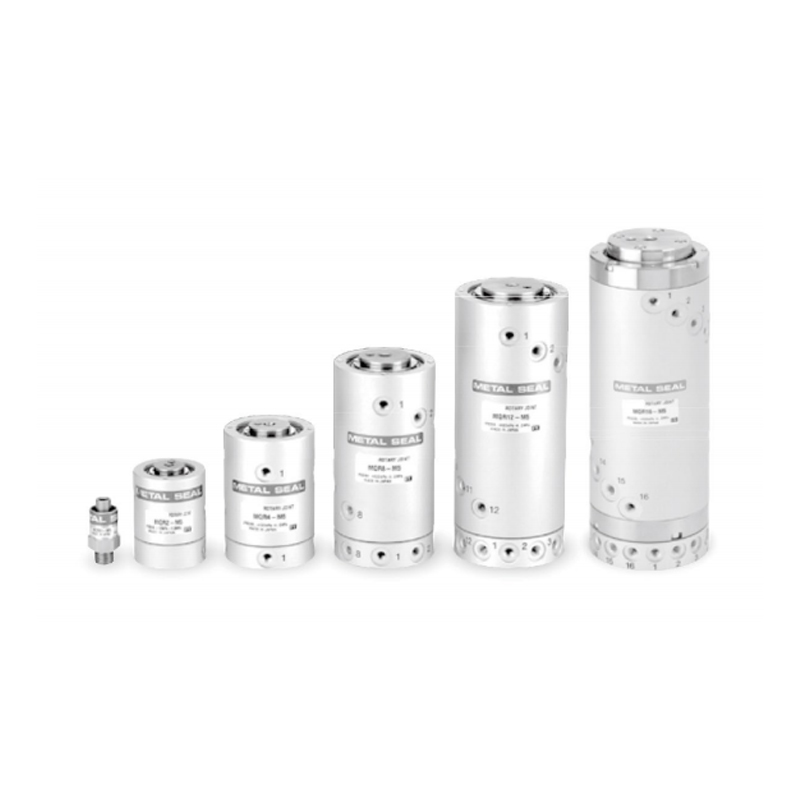

MQR-sarjan Low Torque Rotary One Touch -liitin
  • MQR-sarjan Low Torque Rotary One Touch -liitin
Yhden kosketuksen sovitus

MQR-sarjan Low Torque Rotary One Touch -liitin

Metallitiivistemenetelmä.
Pyörivä mekanismi・Käytetään ilman syöttämiseen pyöriviin ja heiluviin osiin, kuten robottikäsivarsiin.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：KS/KX-sarjan yhden kosketuksen kiinnitys
SEURAAVA：KC-sarjan itsetiivistävä yhden kosketuksen kiinnitys

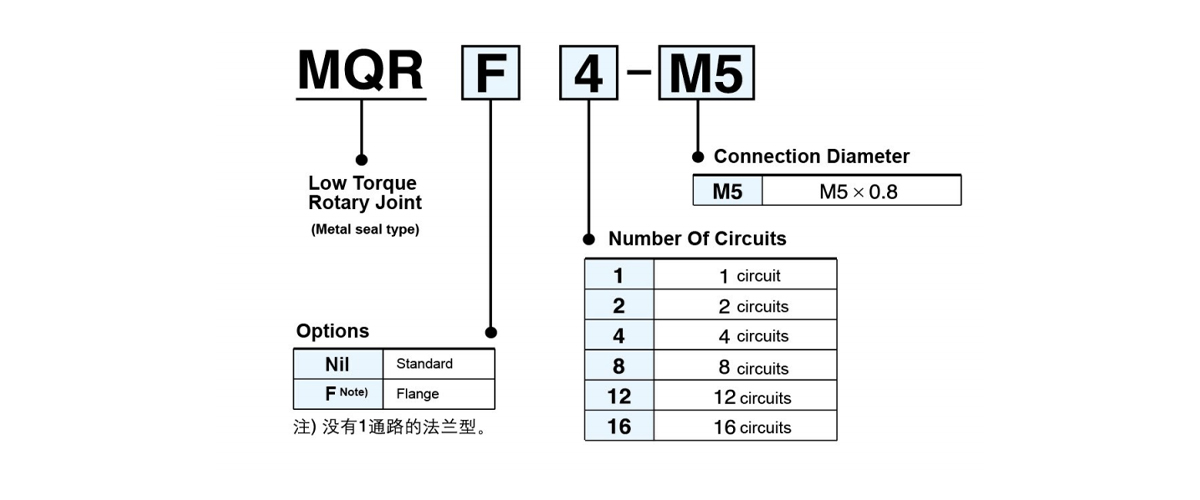

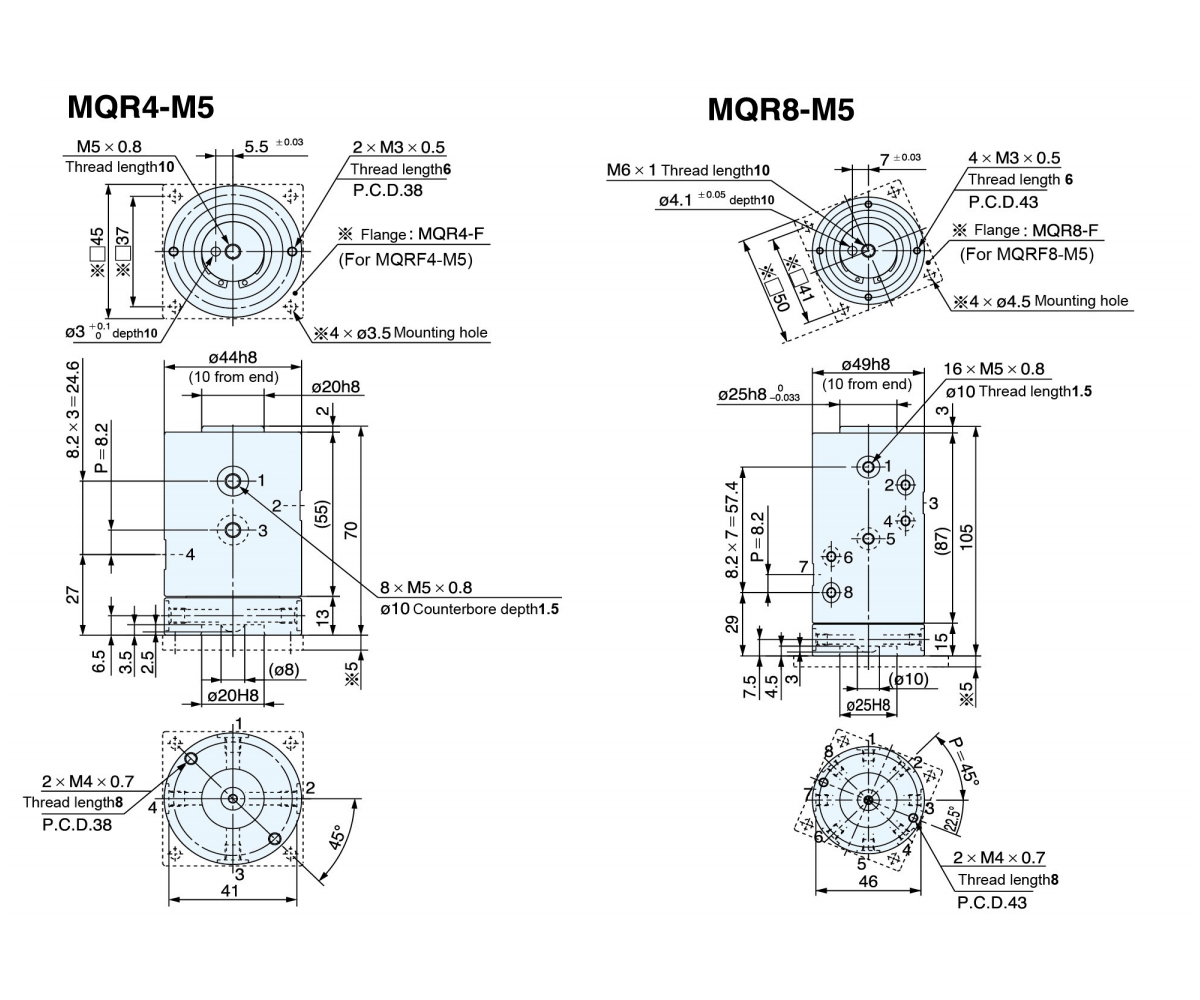

  • Malli MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Piirien määrä (porttien määrä) 1 piiri 2 piiriä 4 piiriä 8 piiriä 12 piiriä 16 piiriä
    Neste Ilma · Inertti kaasu
    Tiivisteen rakenne Metallitiiviste
    Opasrakenne Laakeri tuettu Laakeri tuettu at both ends
    Portin koko Mies      R1/8 M5 × 0,8
    Nainen     M5 × 0,8
    Virtausnopeus
    Ominaisuudet     		C 0,50 [dm³/(s · bar)]
    b 0.40
    Cv 0.17

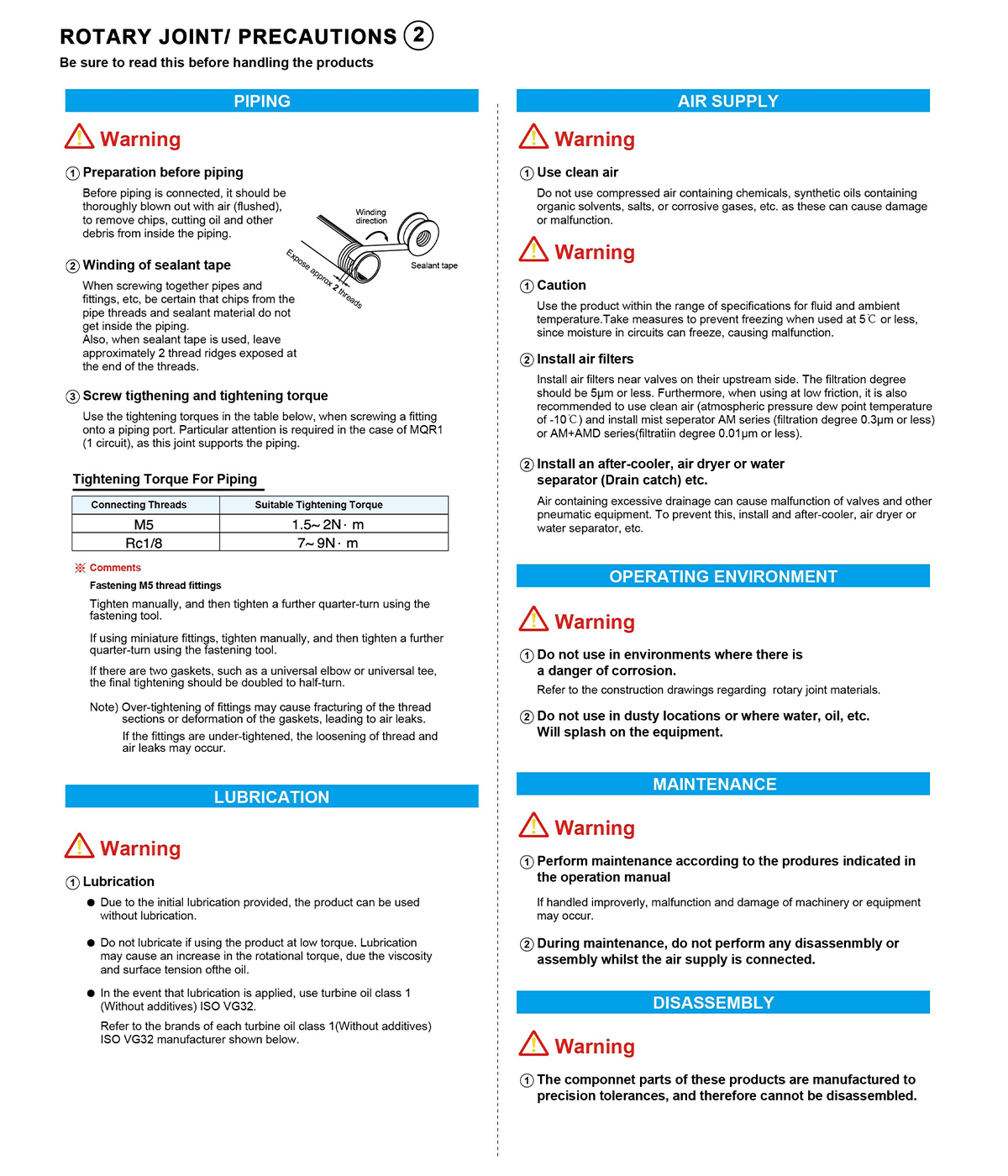

    Voitelu Ei vaadita
    Pienin käyttöpaine -100 kPa
    Max käyttöpaine 1,0 MPa
    Huomautus 1)
    Ambient &Operating
    Neste Temperature     		-10-80 ℃
    Huomautus) 2
    Suurin käynnistysvääntömomentti     		0,003 N ·m   tai   vähemmän 0,03 N ·m   tai   vähemmän 0,05 N ·m   tai   vähemmän 0,10 N ·m   tai   vähemmän 0,20 N ·m tai vähemmän 0,50 N ·m tai vähemmän
    Huomautus 5)
    Sallitun kiertonumeron huomautus     		3000 min⁻¹ (rpm) tai vähemmän Huomautus3) 2000 min⁻¹ (rpm) tai vähemmän 1500 min⁻¹ (rpm) tai vähemmän 900 min⁻¹ (rpm) tai vähemmän 600 min⁻¹ (rpm) tai vähemmän 200 min⁻¹ (rpm) tai vähemmän
    Huomautus 4)
    Sallittu radiaalinen kuormitus
    (Sallittu kytkentäakselin reaktio)     		1N tai vähemmän 15 Eikä vähemmän 30N tai vähemmän 40N tai vähemmän 50N tai vähemmän
    Sallittu aksiaalinen kuorma
    Paino 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80kg
    Huomautus  1) Lämpötila 80 ℃ sisältää lämpötilan nousun pyörimisen aikana;
    Huomautus 2)Käynnistysmomentti ei muutu syöttöpaineen tai käyttämättömänä (pysyi suurimman käynnistysvääntömomentin sisällä),
    mutta se muuttuu kiertonumeron mukaan;

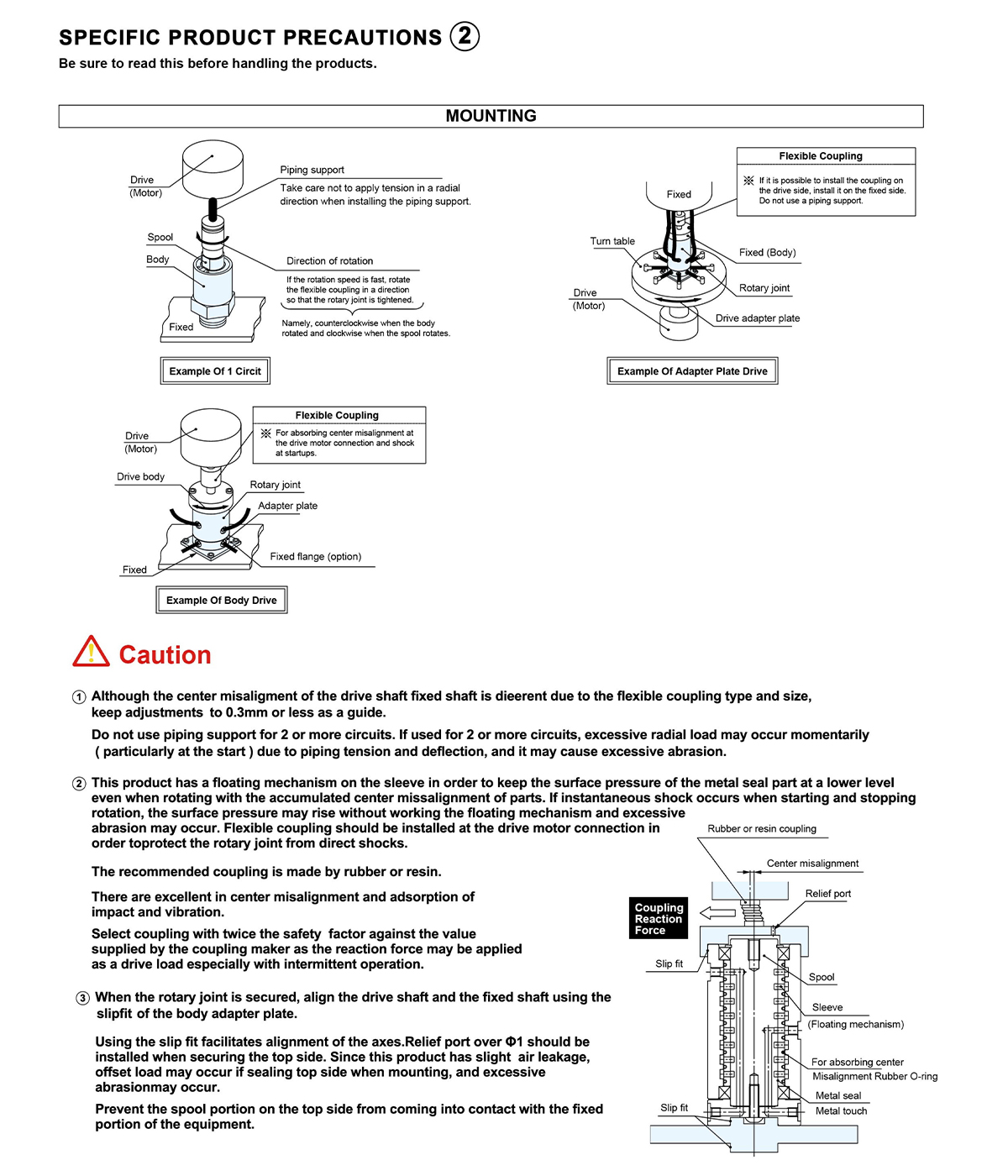

    Huomautus 3) Jos käytät yli 600min-1(rpm) nopeudella, varmista, että pyöriminen tapahtuu siihen suuntaan, johon liitos on kiinnitetty;
    Huomautus 4) Kumi/hartsi liitäntää suositellaan, koska ne vaimentavat erinomaisesti keskipisteen, iskujen ja tärinän.
    Huomautus  5)min-1, kierrosten määrä per 1 minuutti.

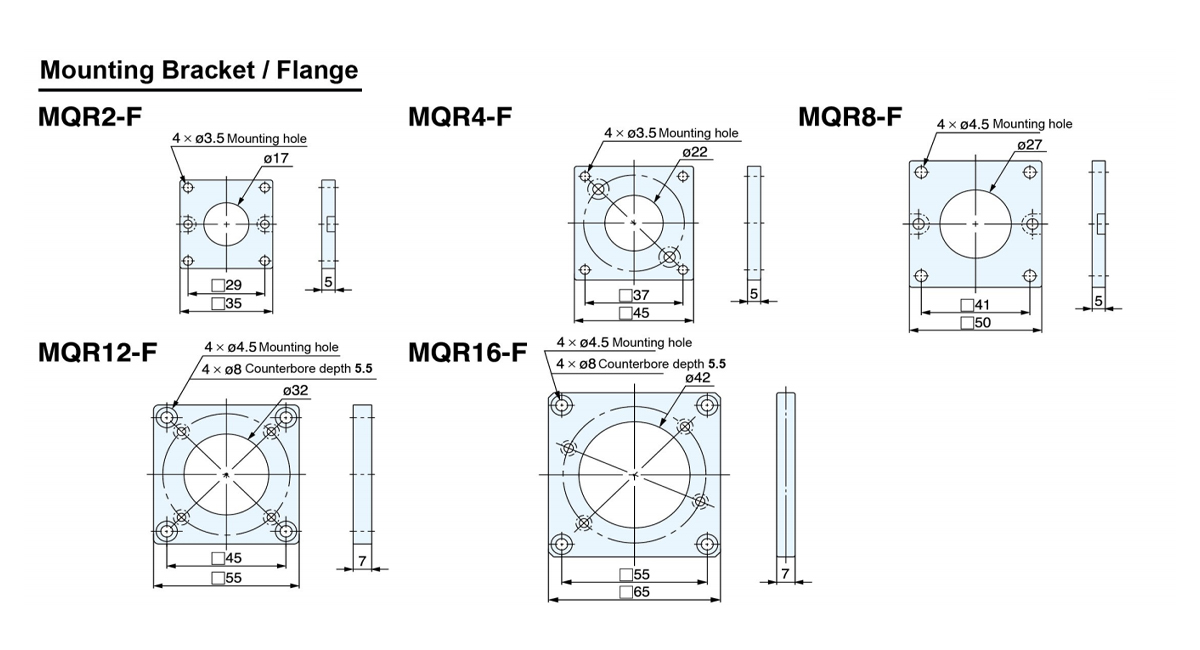

    Piirien määrä Laipan osanumero
    2 piiriä MQR2-F
    4 piiriä MQR4-F
    8 piiriä MQR8-F
    12 piiriä MQR12-F
    16 piiriä MQR16-F

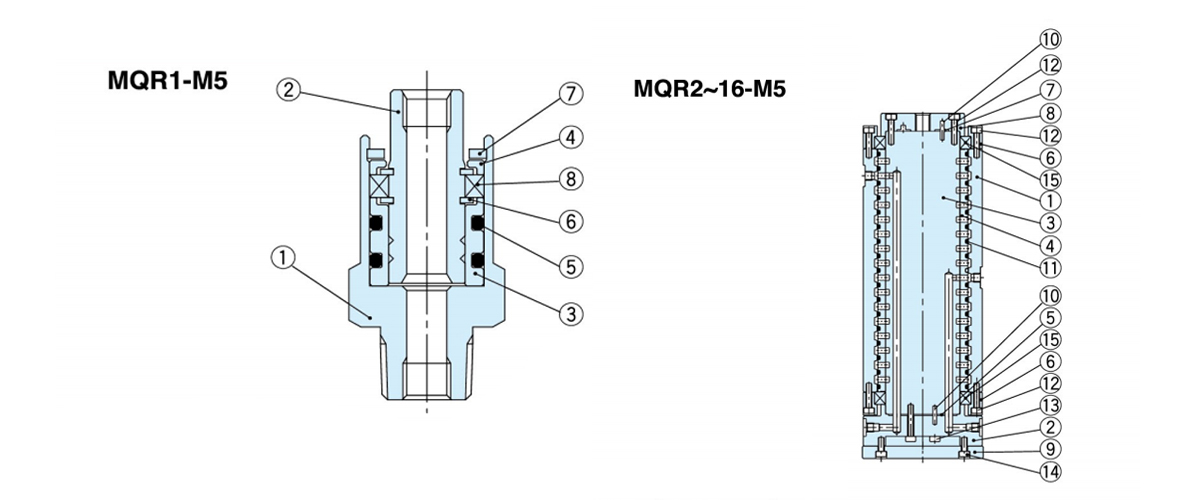

  • Komponenttiosat (MQR1-M5,1 piiri)
    Tuote Nimi Materiaali Reamrk
    1 Runko Ruostumaton teräs
    2 Kela Erikoisruostumatonta terästä
    3 Hiha Erikoisruostumatonta terästä
    4 Levy Alumiini
    5 O-rengas H-NBR
    6 Kiinnitysrengas Hiiliterästä
    7 Kiinnitysrengas Hiiliterästä
    8 Radiaalinen laakeri

    Komponenttiosat (MQR2 - 16-M5, 2 - 16 piiriä)
    Tuote Nimi Materiaali Reamrk
    1 Runko Alumiini alloy
    2 Sovitinlevy Alumiini alloy
    3 Kela Erikoisruostumatonta terästä
    4 Hiha Erikoisruostumatonta terästä
    5 Tiiviste H-NBR
    6 Laakerin pidike Ruostumaton teräs Vain 16 piiriä
    7 Tiiviste H-NBR Vain 16 piiriä
    8 Levy Alumiini alloy Vain 16 piiriä
    9 Laippa Alumiini alloy
    10 Rinnakkaisnasta Hiiliterästä Paitsi 2 piiriä
    11 O-rengas H-NBR
    12 Pultti Hiiliterästä Vain 16 piiriä
    13 Pultti Hiiliterästä
    14 Pultti Hiiliterästä
    15 Radiaalinen laakeri -
