MK-sarjan pyörivä puristinsylinteri Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Pyörivä sylinteri / MK-sarjan pyörivä puristinsylinteri

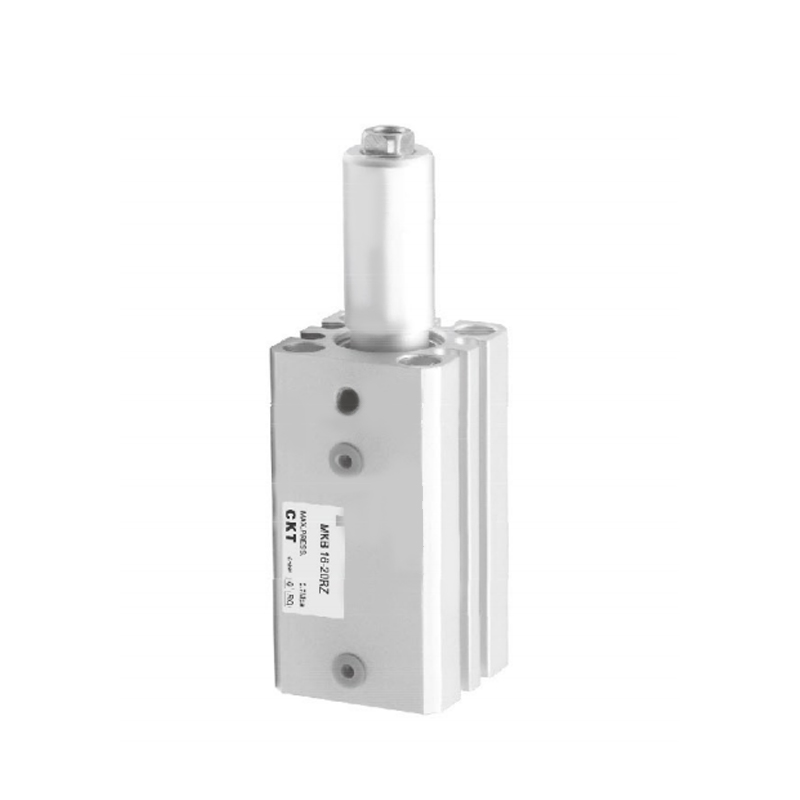

MK-sarjan pyörivä puristinsylinteri
  • MK-sarjan pyörivä puristinsylinteri
Pyörivä sylinteri

MK-sarjan pyörivä puristinsylinteri

MK-sarjan Rotary Clamp Sylinder on komposiittipneumaattinen toimilaite, jossa on integroitu pyörivä käyttö ja radiaaliset kiinnitystoiminnot. Sen integroitu rakenne mahdollistaa työkappaleen pyörimisasennon ja jäykän lukituksen synkronisesti yhden sylinterin kautta, mikä optimoi merkittävästi mekaanisen järjestelmän monimutkaisuuden.

Ydinominaisuudet:
▸Kaksitoiminen komposiittirakenne

Pyörimis- ja puristustoimintojen ajoitusyhteys toteutetaan ilmapiirikäytöllä ilman lisävaihteistomekanismin tarvetta, mikä eliminoi useiden toimilaitteiden koordinaatiovirheen

▸ Tilaa säästävä etu

Pyörimisakseli ja kiristysleuka on järjestetty koaksiaalisesti, mikä vähentää aksiaalista asennustilaa yli 40 % jaettuun ratkaisuun verrattuna

▸ Erittäin jäykkä lukitus

Kiilamainen voimalaajennusmekanismi tuottaa mekaanisen itselukittuvan vaikutuksen pääteasennossa, ja ilmalähteen vaihtelut eivät vaikuta puristusvoimaan

▸Laaja sopeutumiskyky

Modulaarinen liitäntä on yhteensopiva ISO-standardin mukaisten asennusalustojen kanssa ja tukee räätälöityä kiristysleuan iskua ja kiertokulmaa (90°/180°)

▸Pitkäaikainen tiivistyssuoja

Ohjausosassa on kaksihuulinen kulutusta kestävä tiivisterengas, ja sisäinen integroitu pölyn kaavinrakenne sopii öljysumuympäristön leikkaamiseen

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：Ei edellistä artikkelia
SEURAAVA：Ei seuraavaa artikkelia
  • Reiän koko (mm) 12 16 20 25 32 40 50 63
    Neste Ilmaa
    Toiminta Kaksoisnäyttelijä
    Max käyttöpaine 1 MPa
    Minimi käyttöpaine 0,1 MPa
    Ympäristön ja nesteen lämpötila Automaattisen kytkimen kanssa: -10 ~ 60 ℃ Ilman automaattikytkintä: -10 ~ 70 ℃
    Männän nopeus 50-200 mm/s
    Tyyny Kumipuskuri
    Iskunpituuden toleranssi (mm) 0.6
    -0.4
    * Voitelu Ei vaadita
    Pyörimiskulma 90°±10°
    Pyörimissuunta Myötäpäivään · Vastapäivään
    Pyörivä isku (mm) 7.5 9.5 15 19
    Puristusliike (mm) 10 · 20 20 · 50
    Sallittu taivutusmomentti (M · m) 1 3.8 7 13 27 47 107 182
    **Teoreettinen puristusvoima (N) 40 7.5 100 185 300 525 825 1400
    Pyörimätön tarkkuus (puristinosa) ±14° ±1,2° ±0,9° ±0,7°
    Putkiston portti M5 × 0,8 Rc¹/8 Rc¹/4
    *Käytä ISOVG32:ta, jos haluat käyttää voitelua.
    * * Paineella 0,5 MPa.

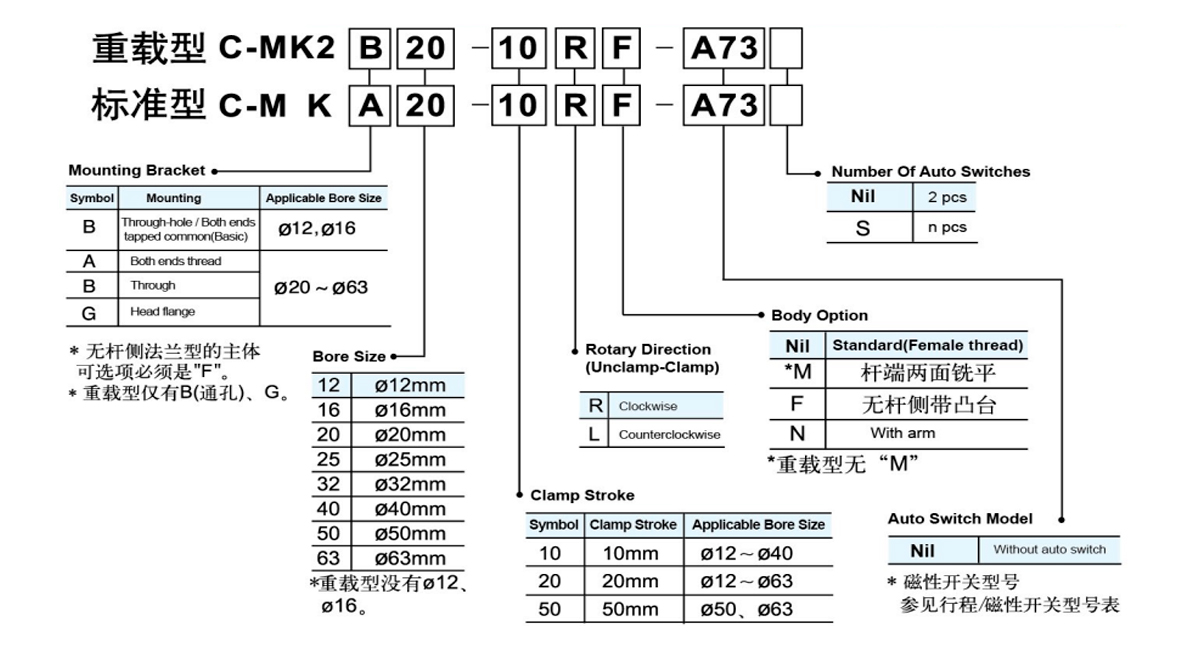

  • Isku   /Autom.   Switch   Malli
    Sovellettava
    Poran koko
    (mm)     		*Automaattinen kytkinmalli
    Perustyyppi
    In-line Ø12,Ø16
    Ø32-063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    icular     		Ø20 ~ 063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Johdon pituusmerkintä: Ei merkintää - 0,5 m, L - 3 m, Z - 5 m
    Esimerkki: A73, A73L

  • Perus

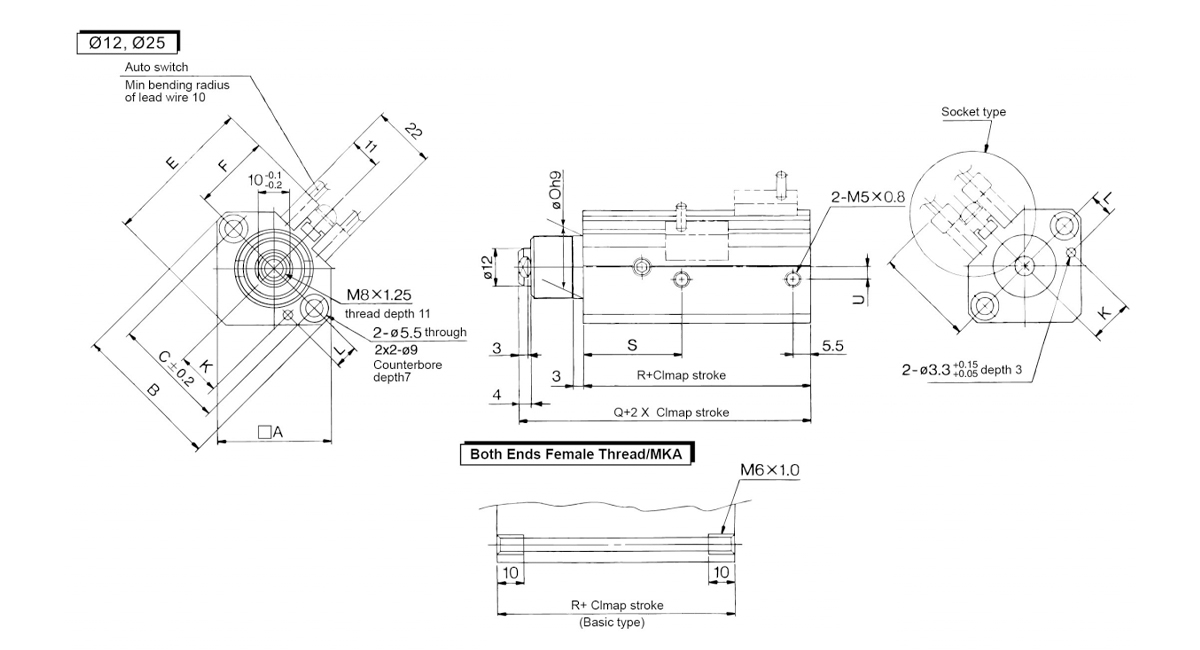

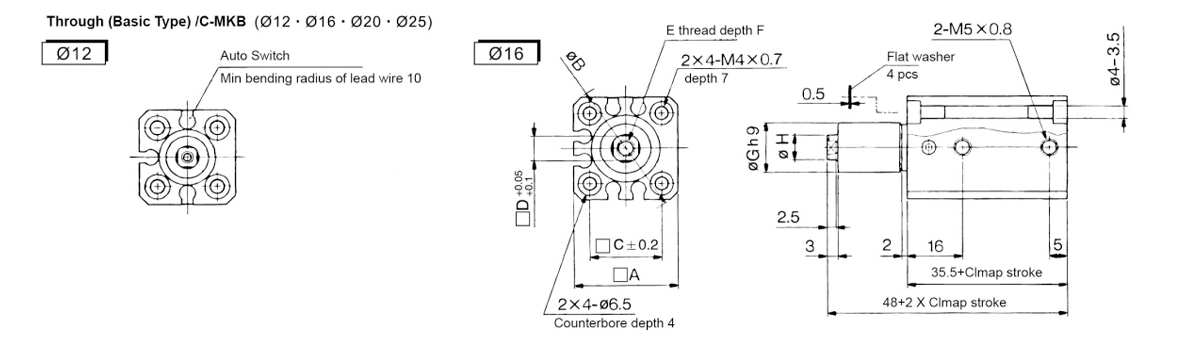

    Malli A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3 × 0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5 × 0,8 6.5 14 8

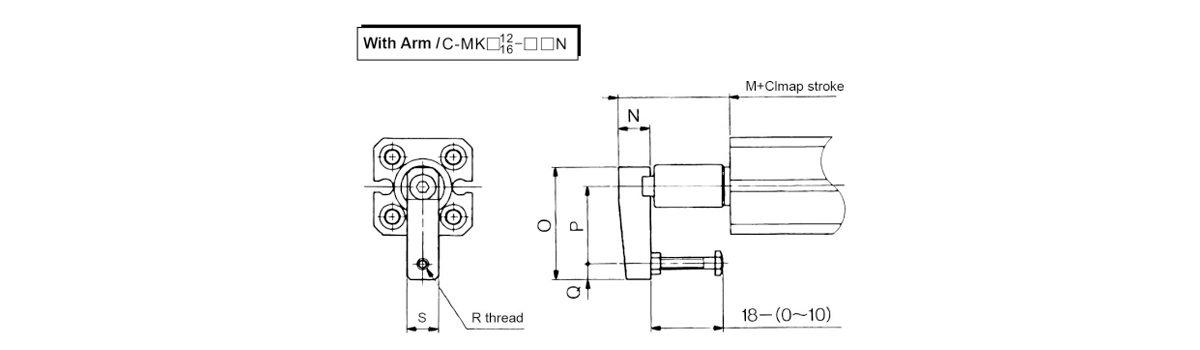

    Arm
    Malli M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3 × 0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4 × 0,7 11

    Malli A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5 = 0,15 7,5±0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Huomautus 1) Yllä olevat mitat perustuvat magneettikytkimeen D-A73L.
    Huomautus 2) Kun männänvarsi on täysin ulos vedetty, lisää kiristysisku ja paluuisku oikeaan mittaan.

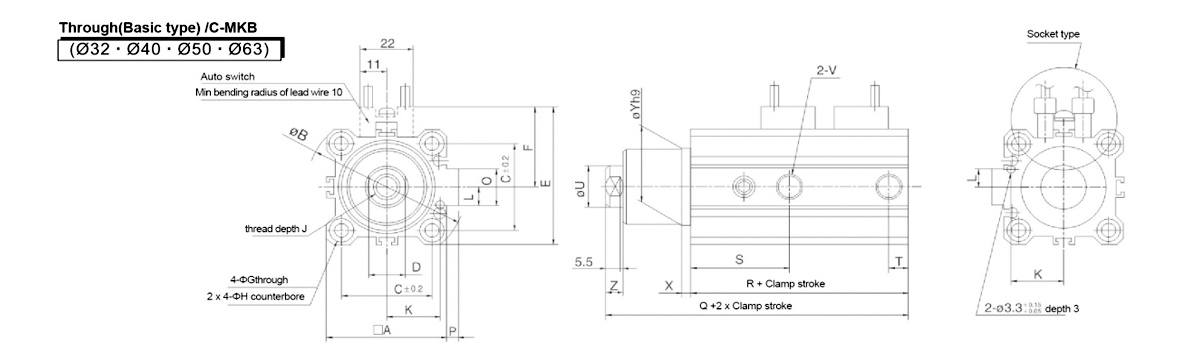

    Malli A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 syvä 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0.2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 syvä 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0.2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 syvä 8 M12 × 1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0.2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 syvyys 10,5l M12 × 1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0.2 -0,062

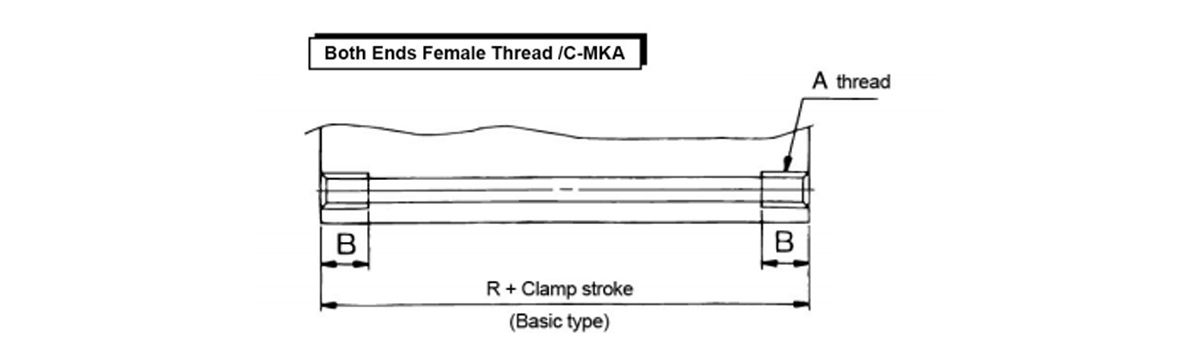

    Malli A B
    C-MKA32 M6 × 1,0 10
    C-MKA40 M6 × 1,0 10
    C-MKA50 M8 × 1,25 14
    C-MKA63 M10×1,5 18

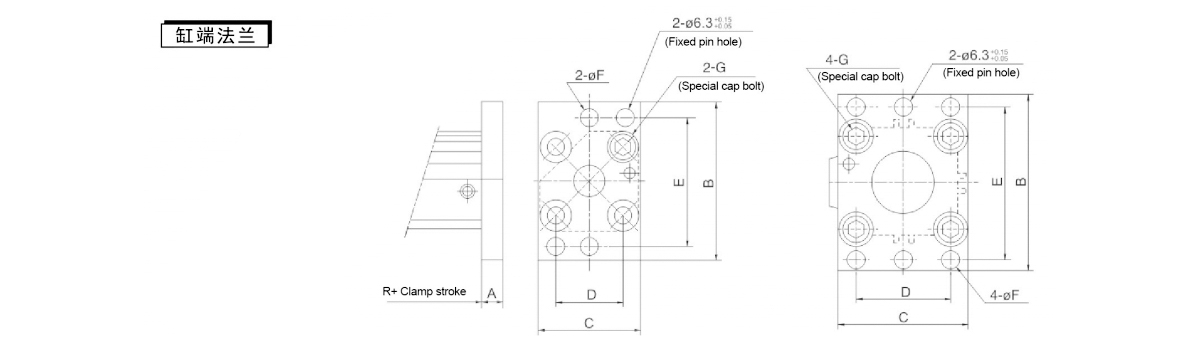

    Sylinterin päädyn laippa
    Komponentit Sovellettava
    Poran koko     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6 × 1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6 × 1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6 × 1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6 × 1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8 × 1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Huomautus: Kun asennat laippaa, muista valita varrettoman sivusylinterin kannen asennustapa: C-MK□□-□□F.

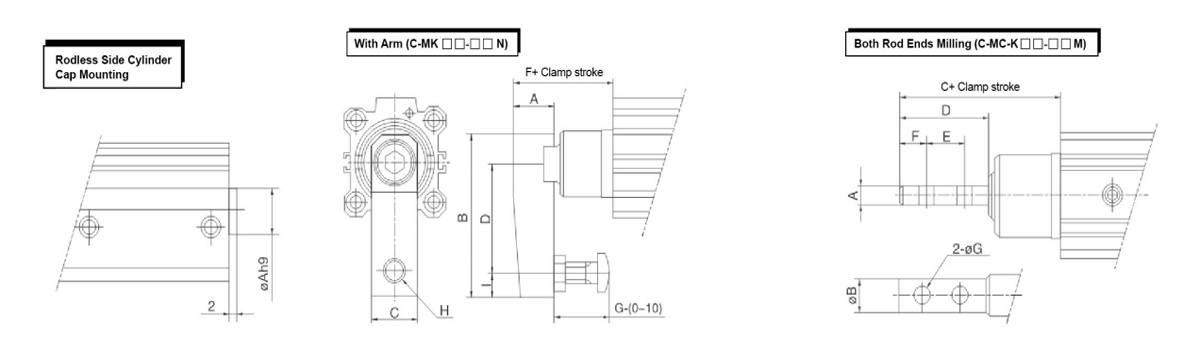

    Varreton sivusylinterin kannen asennus Arm Molemmat tangonpäät jyrsintään
    Malli A B C D F G H I Malli A B C D E F G
    Malli Ah9 C-MKD20-□PÄÄLLÄ 14 51 16 35 22 22 M6 × 1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□PÄÄLLÄ 14 51 16 35 22 22 M6 × 1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8 × 1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8 × 1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
