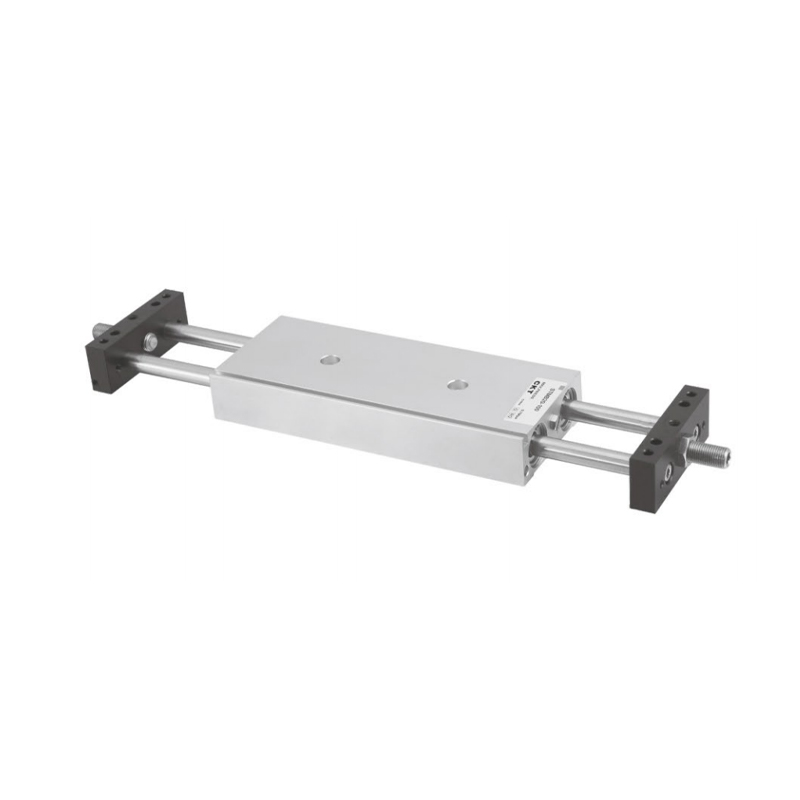

STM-sarjan liukusylinteri (Ø10 ~ Ø25)
  • STM-sarjan liukusylinteri (Ø10 ~ Ø25)
Liukuva sylinteri

STM-sarjan liukusylinteri (Ø10 ~ Ø25)

1. Kaksi asennus- ja kiinnitystapaa: rungon asennus tai liukusäätimen asennus;
2. Kaksinkertainen männänvarsirakenne tekee sylinteristä paremman taipumisen ja vääntymisenestokyvyn, ja se kestää suuria liikekuormia tai sivuttaiskuormia;
3. Puskurilaitteet, kuten törmäyksenestotyynyt tai öljynpainepuskurit molemmissa päissä, voivat tehokkaasti hidastaa törmäysnopeutta ja pidentää sylinterin käyttöikää;
4. Valitse korkeita lämpötiloja kestävät tiivistemateriaalit varmistaaksesi sylinterin normaalin toiminnan 150 ℃:n olosuhteissa.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：Ei edellistä artikkelia
SEURAAVA：MXH-sarjan pieni liukusylinteri (lineaarinen ohjain) (Ø6 ~ Ø20)
  • Standard        Specification
    Reiän koko (mm) 10 16 20 25
    Toiminta Kaksoisnäyttelijä
    Neste Ilmaa
    Käyttöpainealue 0,1–1,0 MPa (14–145 psi)
    Todistuspaine 1,5 MPa (215 ps)
    Operating Temperature(℃) -20-70
    Operating Speed Range(mm/s) 30-500
    Iskunpituuden toleranssi 1.00
    Tyyny Ei Bumper pad or oil buffer(option)
    * Ei pyörivä tarkkuus ±0,1° ±0,05°
    *Putkiportti M5 × 0,8 PT1/8
    *Ei-kiertotarkkuus viittaa kulmaan, jossa sylinterin kiinnityslevy voi pyöriä, kun sylinteri on vedetty kokonaan sisään.
    **NPT- ja G-kierretyypit ovat saatavilla putkiliitännälle.
    Note: The C-STM series is fully magnetic.

  • Vakiotiedot
    Reiän koko (mm) Vakioisku (mm) Max. Stroke Sallittu aivohalvaus
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    Huomautus: 1. Sallitun iskualueen sisällä, kun isku on suurempi kuin suurin isku, suoritetaan ei-standardikäsittely. Muista erikoisiskuista ota yhteyttä yritykseemme.

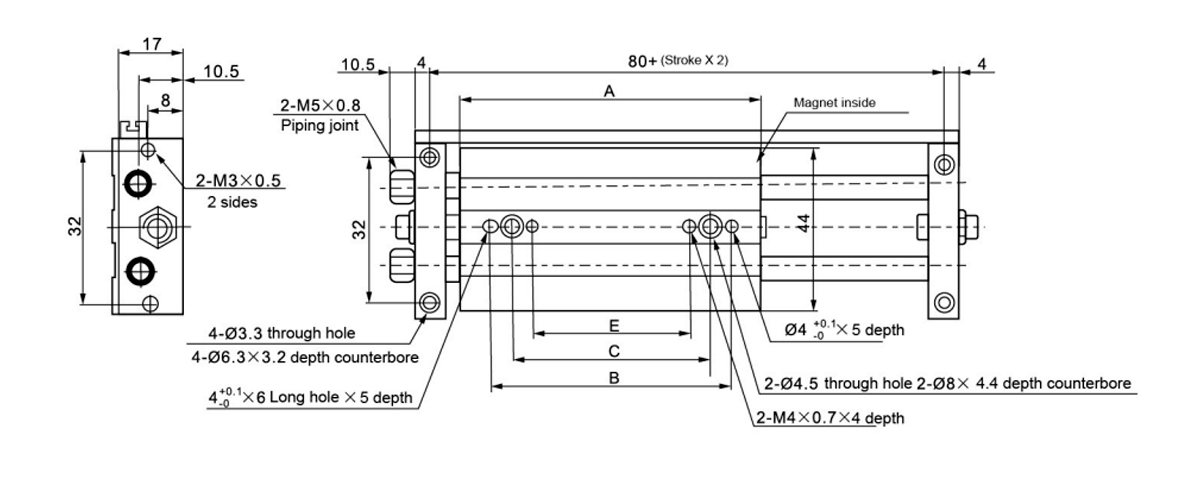

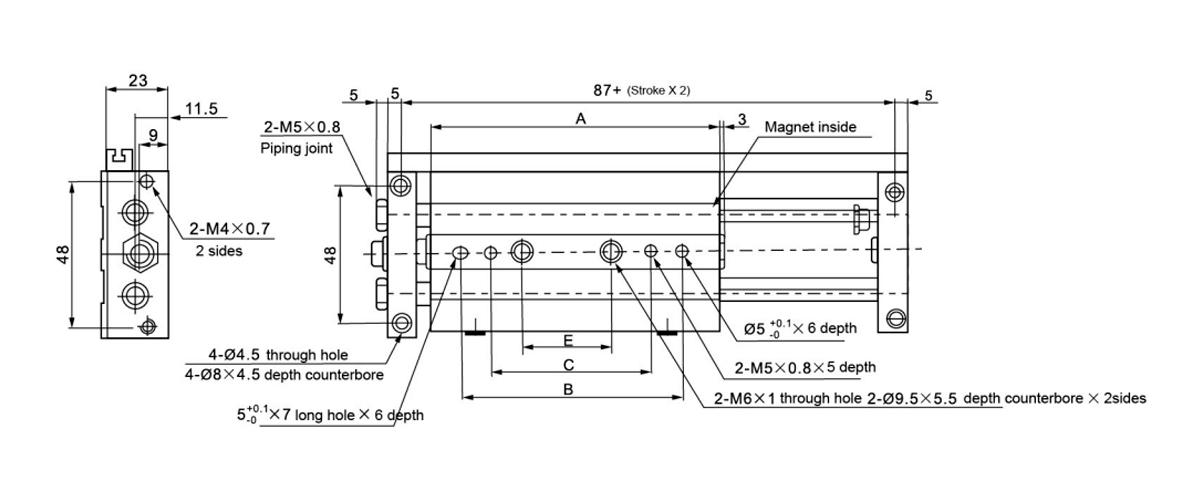

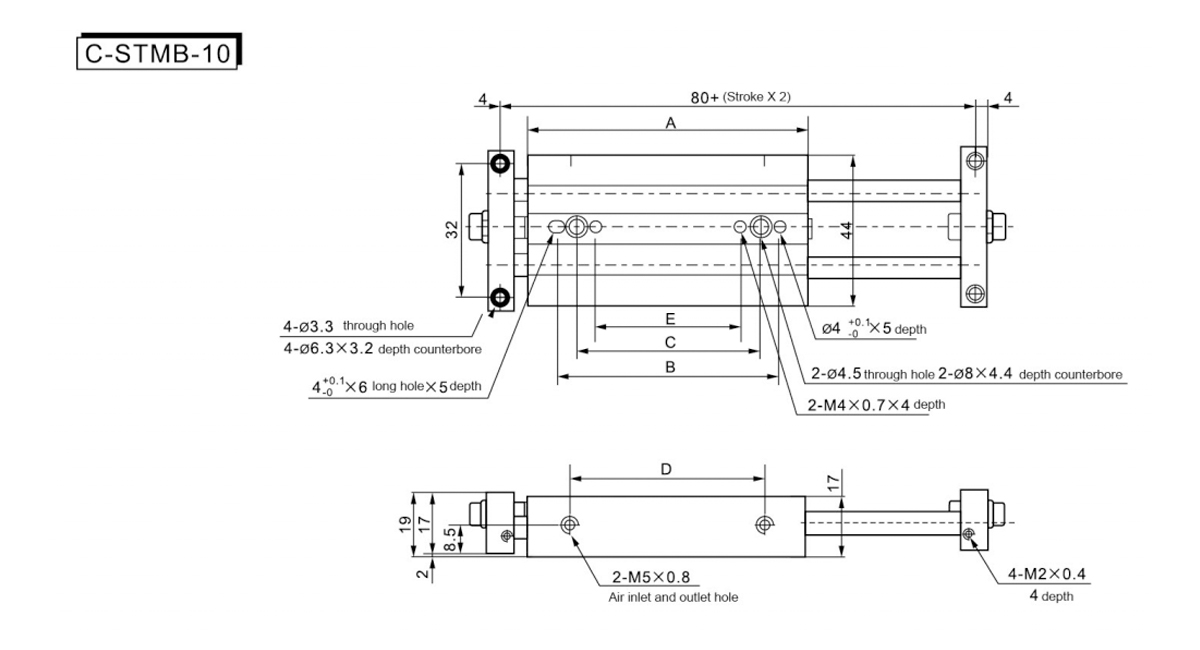

    Viiva/symboli 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Viiva/symboli A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

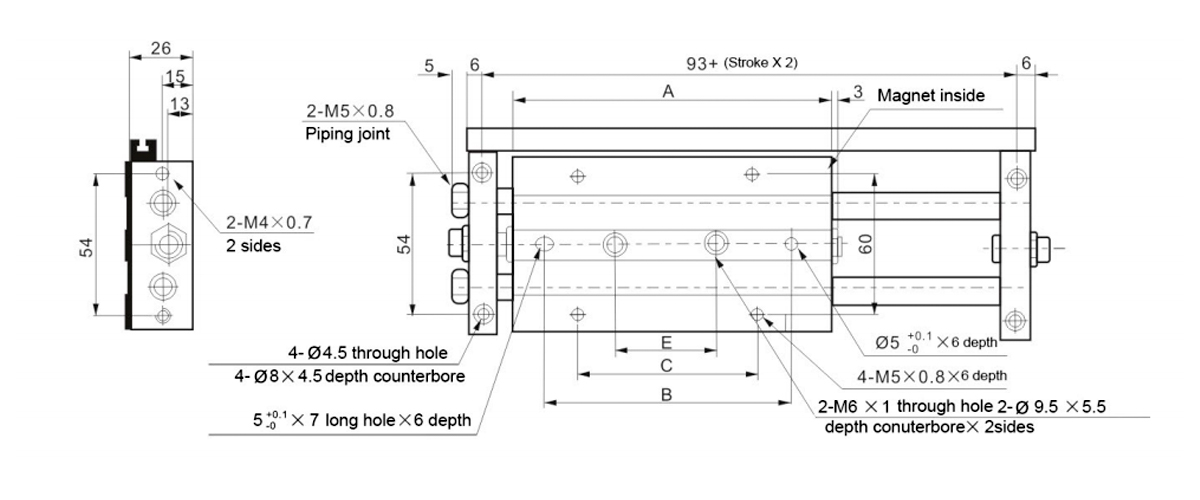

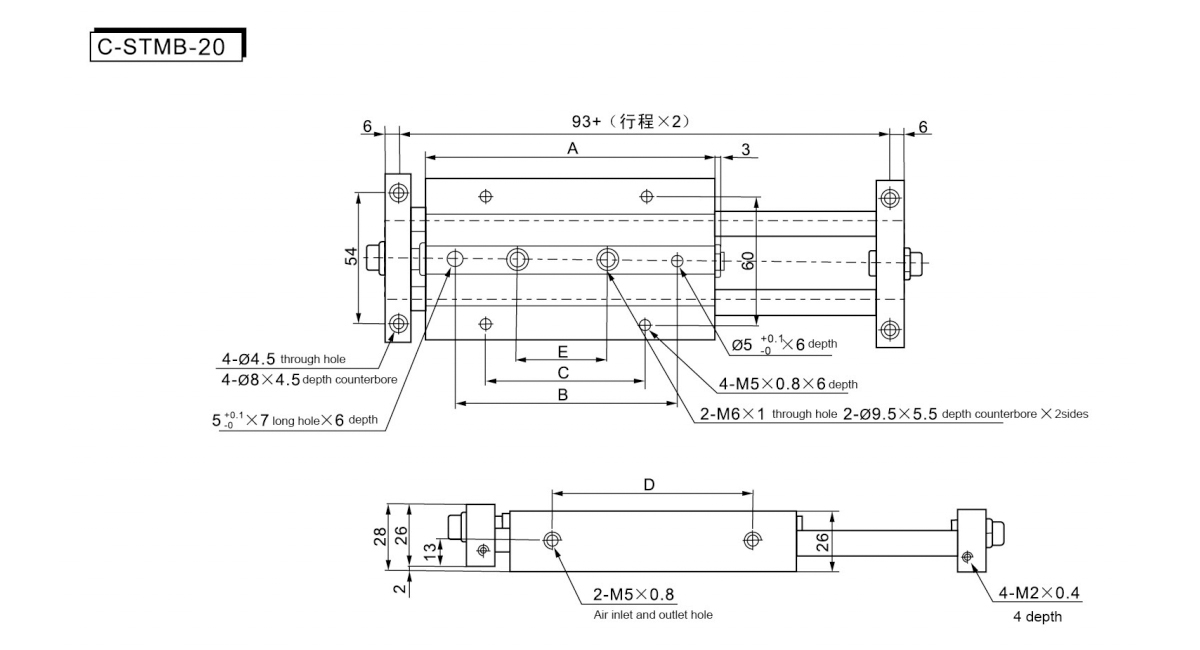

    Viiva/symboli A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

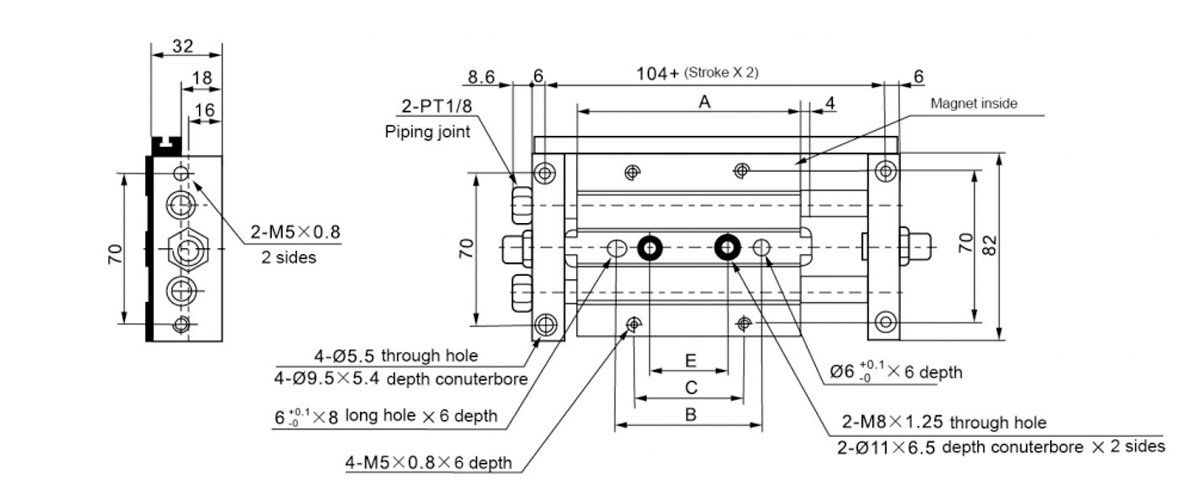

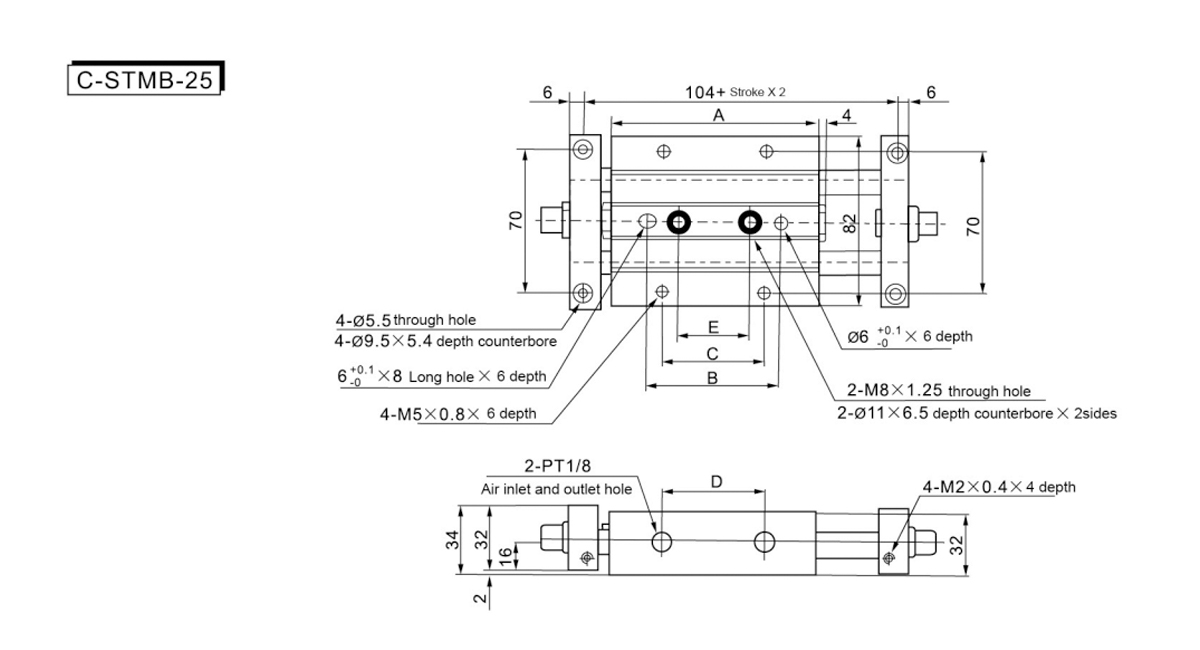

    Viiva/symboli A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

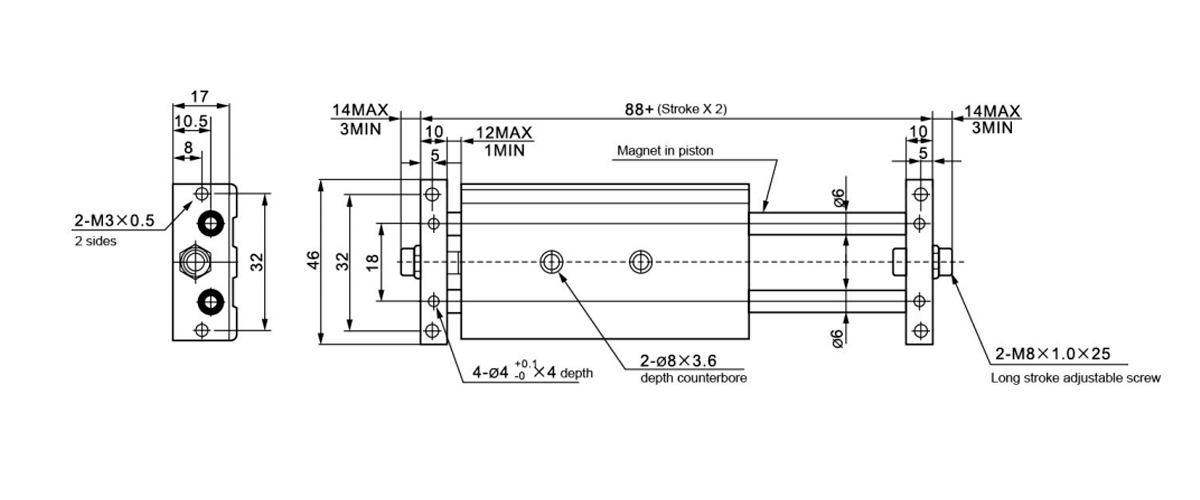

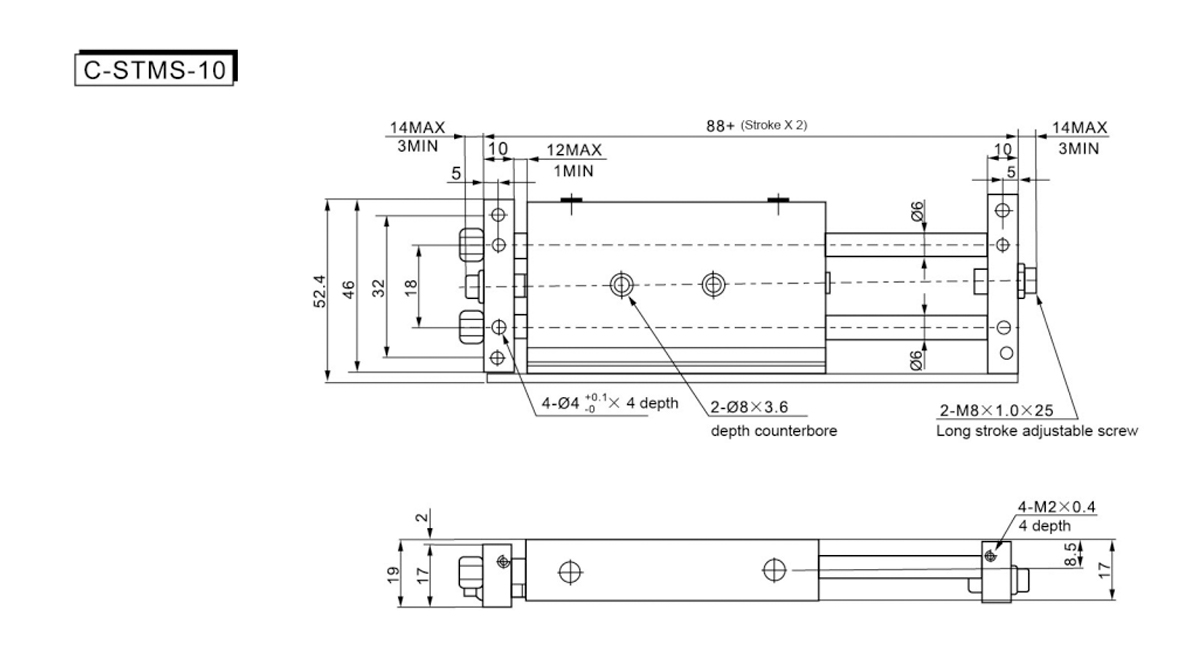

    Viiva/symboli 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

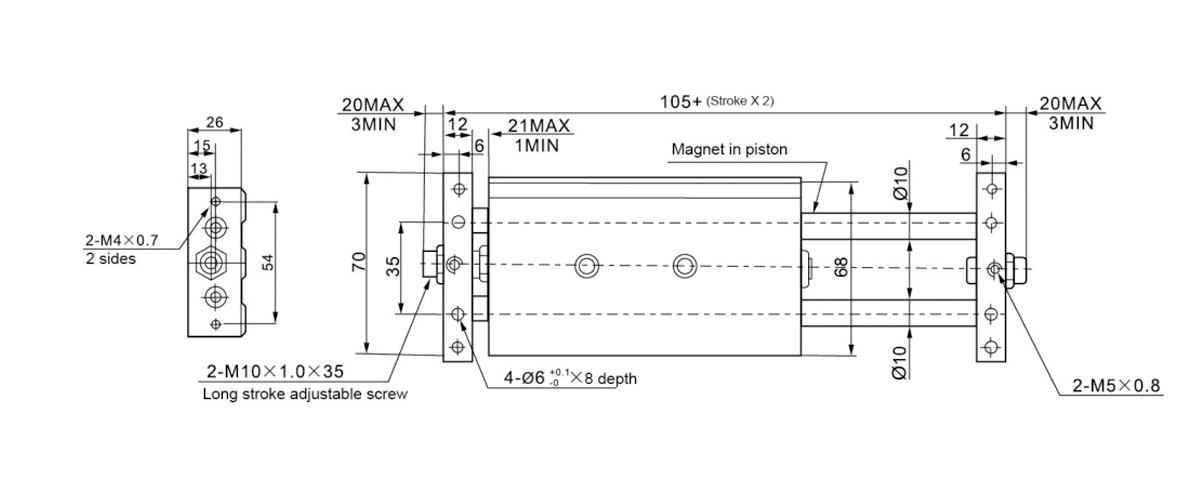

    Viiva/symboli A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

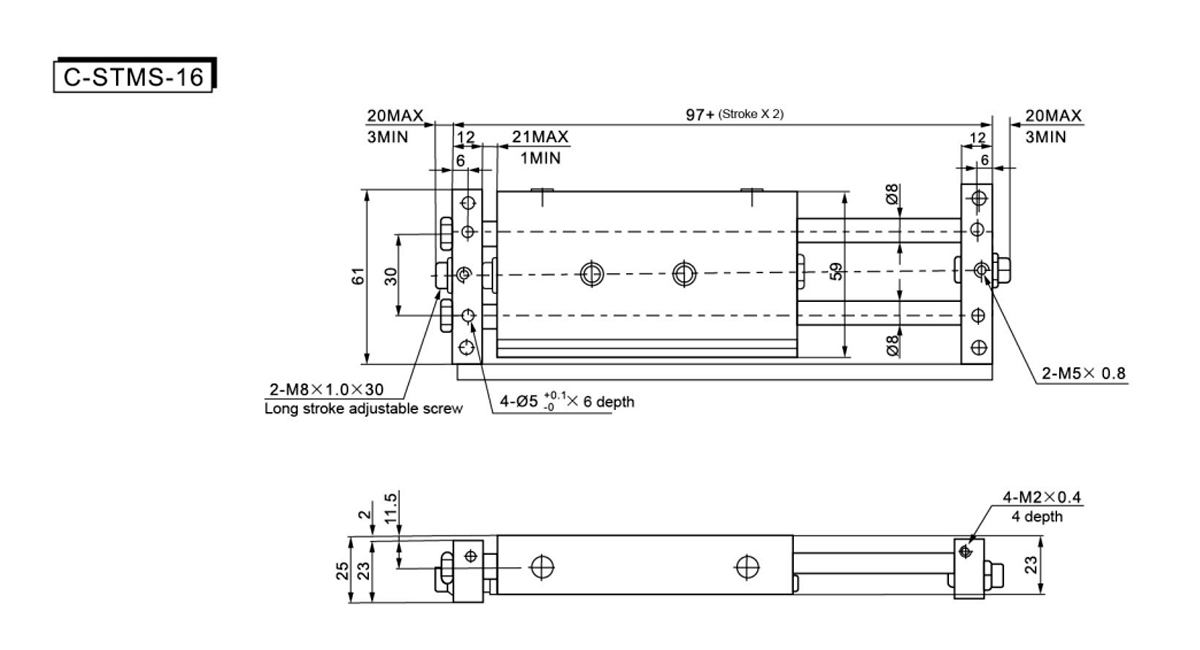

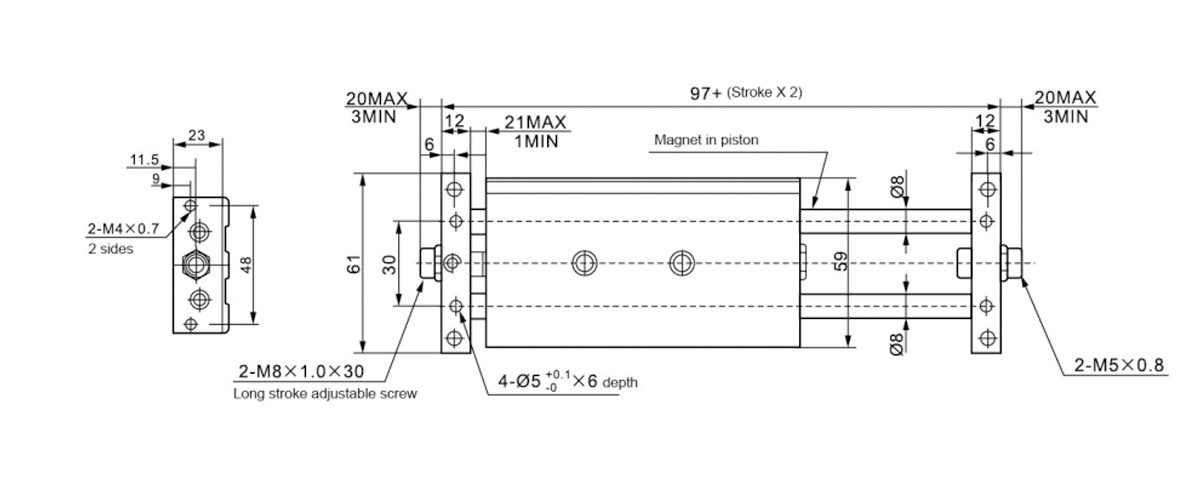

    Viiva/symboli A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

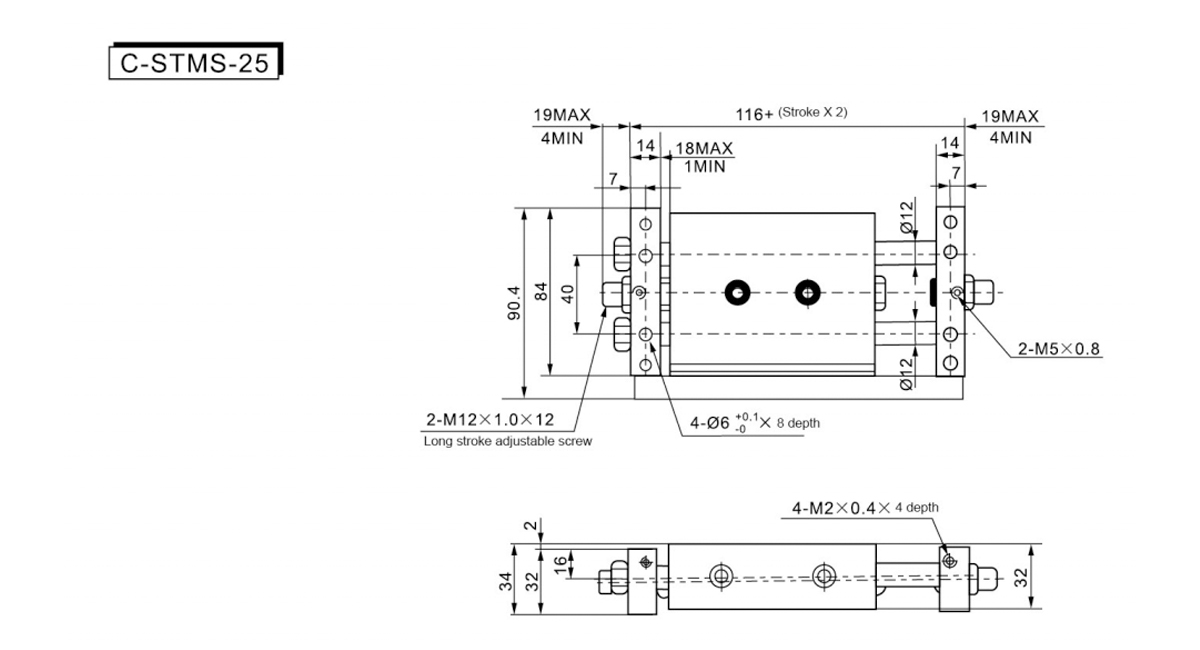

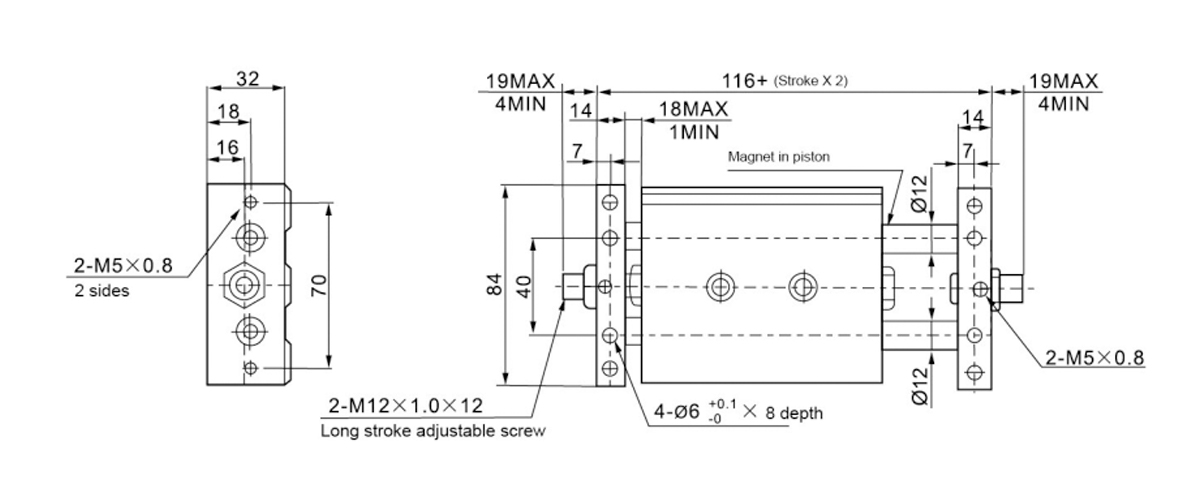

    Viiva/symboli A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
