SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi Toimittajat

Kotiin / Tuotteet / Pneumaattiset ohjauskomponentit / Solenoidiventtiili / SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi

SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi
  • SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi
  • SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi
  • SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi
  • SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi
Solenoidiventtiili

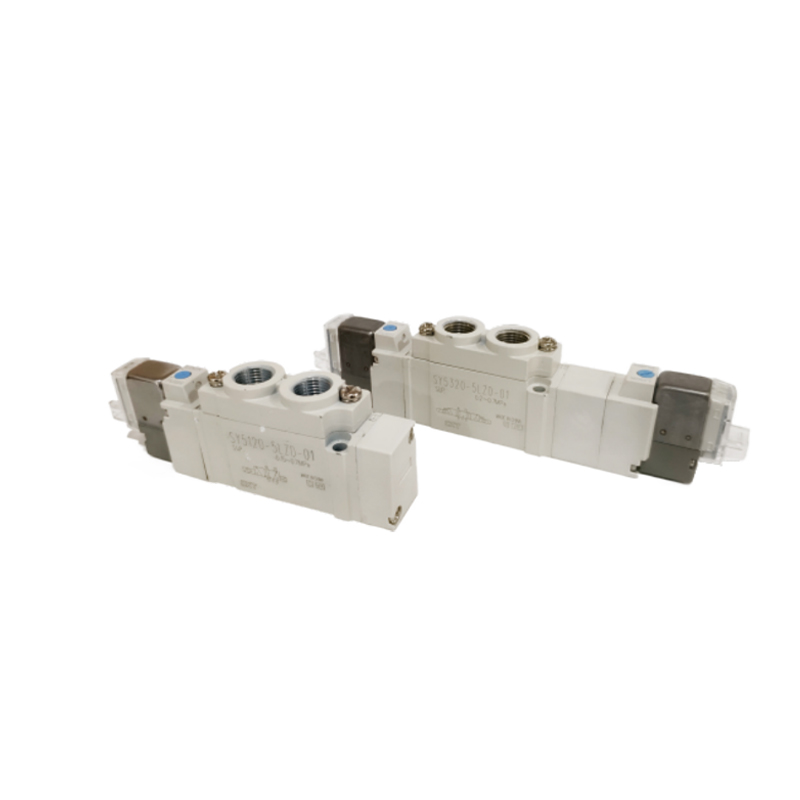

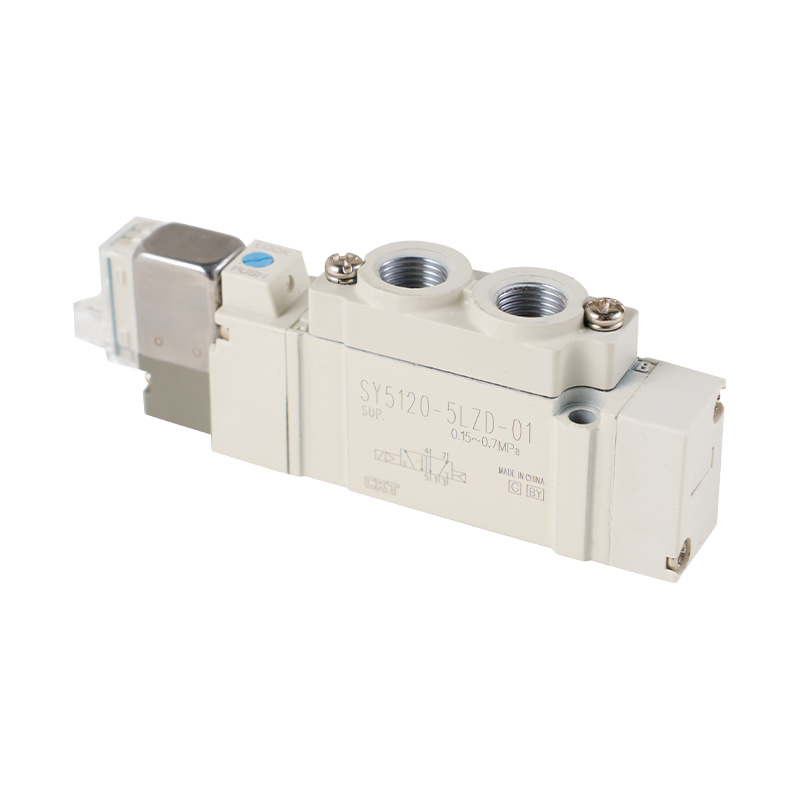

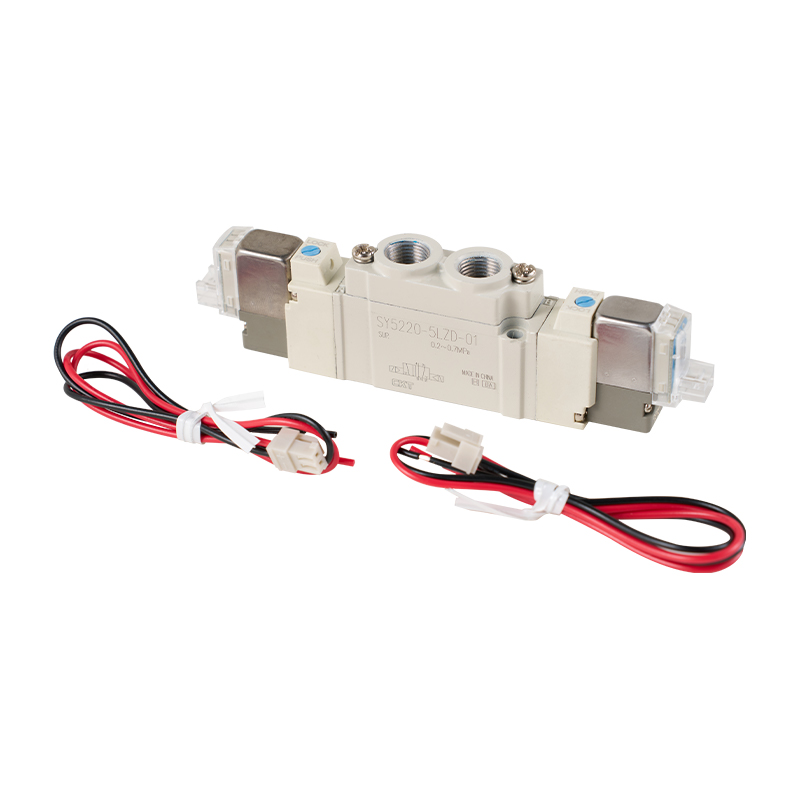

SY-sarjan 5-tiemagneettiventtiilin suora putkityyppi/yksi tyyppi

SY-sarjan 5-tiemagneettiventtiili suoraputkityyppi/yksityyppinen on perustoimilaite, joka soveltuu pneumaattisiin ohjausjärjestelmiin. Se ottaa käyttöön monoliittisen rakenteen, tukee suoraa putkiliitäntää ja yksinkertaistaa järjestelmän asennus- ja konfigurointiprosessia.

Pääominaisuudet:
Kompakti arkkitehtuuri ja joustava laajennus: Sen miniatyyrisoitu fyysinen rakenne säästää merkittävästi laitetilaa, ja sen modulaarinen rakenne tukee nopeaa yhdistämistä vakiopohjan kanssa, mikä tekee keskitetyn ohjauksen integroidun venttiilisaarekejärjestelmän rakentamisesta helppoa.

Tehokkaat nesteen siirtoominaisuudet: Sisäinen virtauskanava on topologisesti optimoitu vähentämään tehokkaasti paineen energiahäviötä, parantamaan väliaineen virtauksen tehokkuutta ja auttamaan vähentämään järjestelmän kokonaisenergiankulutustasoa.

Monipuoliset liitännän konfigurointiratkaisut: Se tarjoaa kaksi vakioliitäntämuotoa: kierreliitännät ja pikaliitännät, jotka voivat mukautua putkiliitäntävaatimuksiin erilaisissa työolosuhteissa ja parantaa paikan päällä tapahtuvan käyttöönoton yhteensopivuutta.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：Ei edellistä artikkelia
SEURAAVA：35-sarjan suoratoiminen 3-tiemagneettiventtiili MAC-venttiili
  • sarja SY3000 SY5000 SY7000
    Nesteiden käyttö Tunnelma
    Sisäinen pilottityyppi
    Käyttöpainealue
    MPa     		2-asentoinen yksisähköinen ohjaus 0,15-0,7
    2-asentoinen kaksoissähköohjaus 0,1-0,7
    Ympäristön lämpötila ja keskilämpötila ℃ -10-50 (mutta ei jäädytetty)
    Suurin toimintataajuus Hz 2-asentoinen yksisähköinen ohjaus, double electric control 10 5 5 5
    3-asentoinen 3 3 3 3
    Manuaalinen toimintatapa Ei-lukittuva painiketyyppi, pyörivä lukitustyyppi pyörivällä työkalulla painettuna, pyörivä lukitustyyppi manuaalisella painalluksella
    Pilottiventtiilin ilmausmenetelmä Pää- ja ohjausventtiilien keskitetty ilmaus
    Öljyn syöttö Ei
    Asennusasento Vapaus
    Eite) Shock/vibration resistance m/s² 150/30
    Suojaava rakenne Pölytiivis (IP65 DIN-liitintyypeille ja M8-liitintyypille)
    Eite) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Tärinänkestävyys: Pääventtiilikelan ja liikkuvan rautasydämen aksiaalisuunnassa ja kohtisuorassa aksiaalisuuntaan nähden tärinätesti suoritetaan jokaisessa jännitteellisessä ja ei-jännitetilassa 45–2000 Hz:n mukaan, eikä siinä ole toimintahäiriötä (alkuarvolla).

  • Solenoidin tekniset tiedot
    Kelan nimellisjännite V DC 24, 12.
    AC50 %oHz 220
    Sallittu jännitteen vaihtelu
    Virrankulutus W DG Vakio 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Virransäästöpiirillä 0,1 ((valolla)
    ※ Näennäisteho VA AC 220V
    [230V]     		1,30 (valoilla: 1,34)
    [1,42 (valoilla: 1,46]     		1,27 (valoilla: 1,46)
    [1,39 (valoilla: 1,60)]
    Ylijännitesuojapiiri Diodi (DIN-liitintyyppi, polarisoimaton tyyppi muuttuva vastus)
    Merkkivalo LED (Neon DIN-liittimelle AC)
    Vastausaika
    SY3000 SY5000 SY7000
    Toiminto Vasteaika ms (0,5 MPa:lla) Toiminto Vasteaika ms (0,5 MPa:lla) Toiminto Vasteaika ms (0,5 MPa:lla)
    Ei merkkivaloja eikä ylijännitettä
    Suojapiirit     		Ei merkkivaloja eikä ylijännitettä
    Suojapiirit     		Ei merkkivaloja eikä ylijännitettä
    Suojapiirit
    2-asentoinen yksisähköinen ohjaus Alle 12 2-asentoinen yksisähköinen ohjaus Alle 19 2-asentoinen yksisähköinen ohjaus Alle 31
    2-asentoinen kaksoissähköohjaus Alle 10 2-asentoinen kaksoissähköohjaus Alle 18 2-asentoinen kaksoissähköohjaus Alle 27A
    Virtausominaisuudet/massataulukot
    Malli /SY3000-sarja
    Venttiili
    Mallit     		Toiminto Vastaanottimen kaliiperi Virtausnopeuden ominaisuudet Laatu g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2 (P→A/B) 4/2 → 5/3 (A/B → EAEB) Suora
    Pistorasia     		L-muoto,
    M-muoto
    Pistorasia     		W-muoto
    M8
    Asennus
    C[dm³
    s baari)]     		b Cv C[dm³
    s baari)]
    SY3□20
    -□-M5     		2-bittinentinentinen Yksi sähköinen ohjaus
    Kaksinkertainen sähköinen ohjaus     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Malli / SY5000-sarja
    Venttiili
    Mallit     		Toiminto Vastaanottimen kaliiperi Virtausnopeuden ominaisuudet Laatu g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2 (P→A/B) 4/2 → 5/3 (A/B → EAEB) Suora
    Pistorasia     		L-muoto,
    M-muoto
    Pistorasia     		W-muoto
    M8
    Asennus
    C[dm³
    s baari)]     		b Cv C[dm³
    s baari)]
    SY5□20
    -□-01     		2-bittinentinentinen Yksi sähköinen ohjaus
    Kaksinkertainen sähköinen ohjaus     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Malli /SY7000-sarja
    Venttiili
    Mallit     		Toiminto Vastaanottimen kaliiperi Virtausnopeuden ominaisuudet Laatu g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2 (P→A/B) 4/2 → 5/3 (A/B → EAEB) Suora
    Pistorasia     		L-muoto,
    M-muoto
    Pistorasia     		W-muoto
    M8
    Asennus
    C[dm³
    s baari)]     		b Cv C[dm³
    s baari)]
    SY7□20
    -□-02     		2-bittinentinentinen Yksi sähköinen ohjaus
    Kaksinkertainen sähköinen ohjaus     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

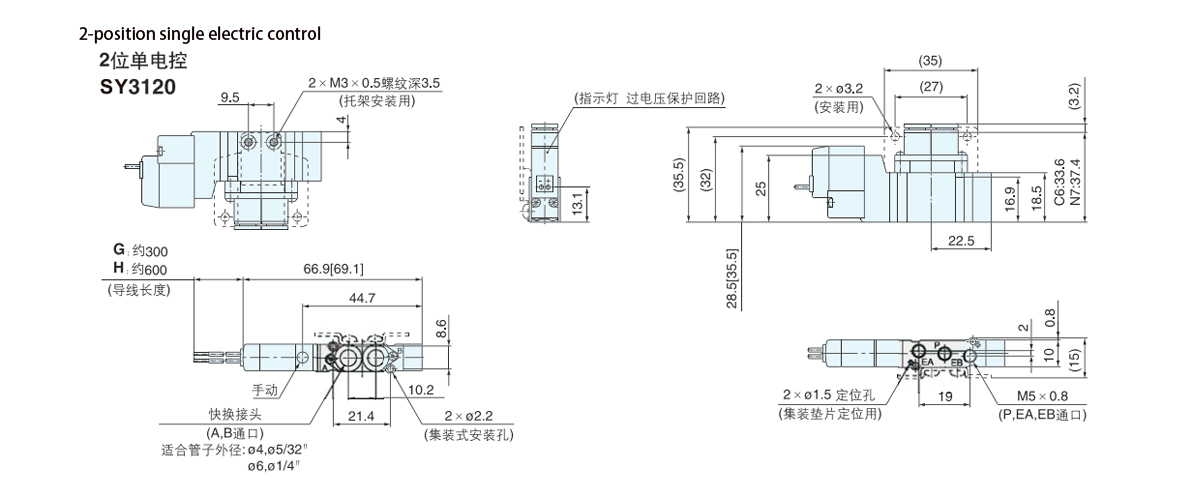

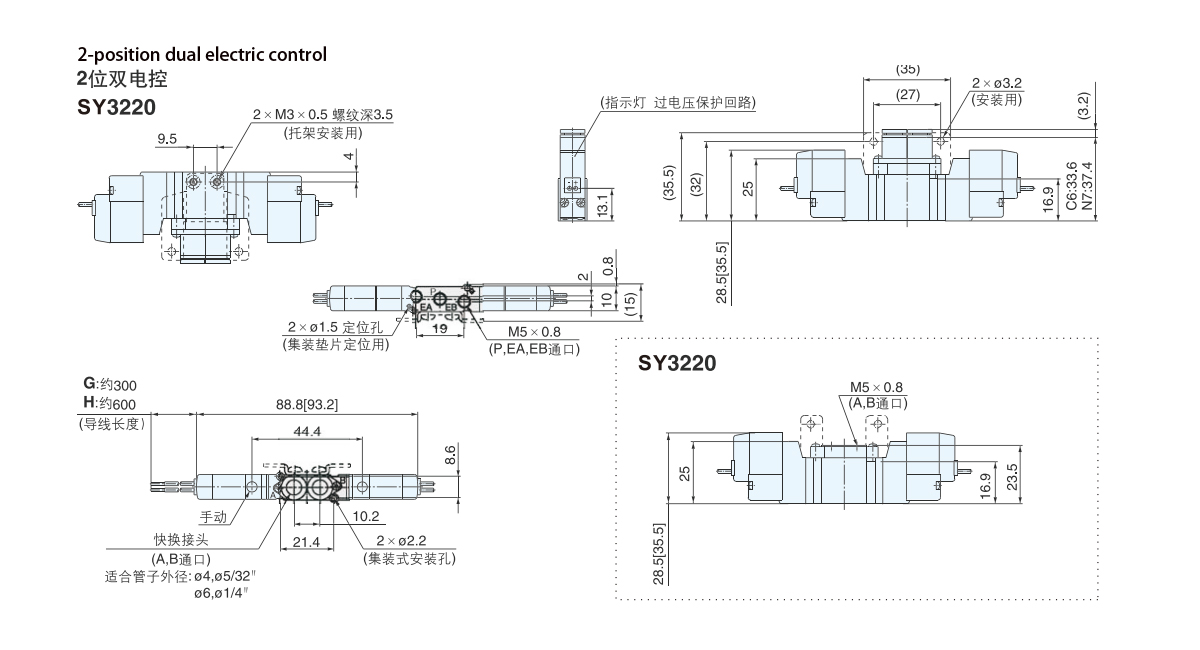

  • SY3000-sarjan ulkomitat

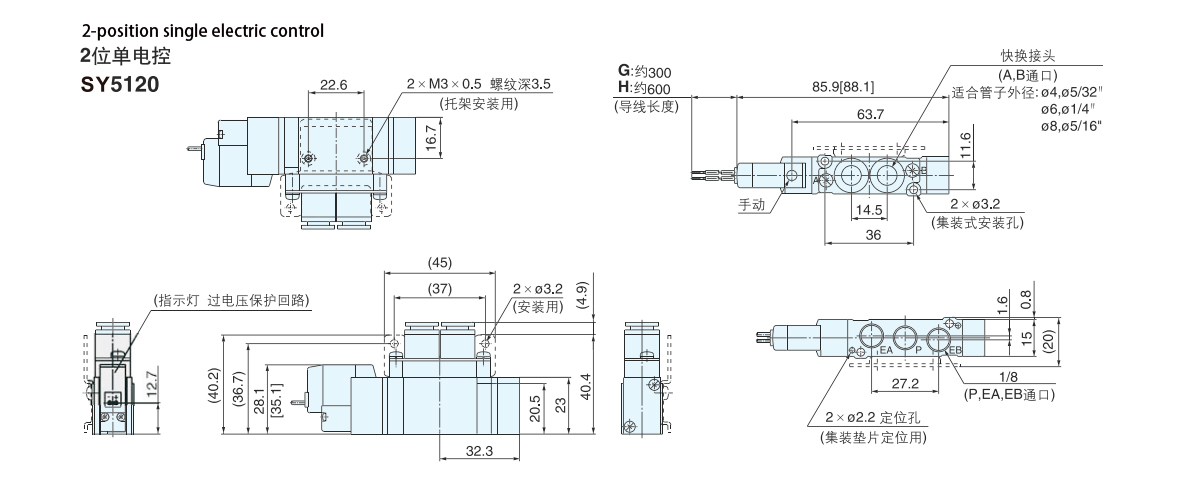

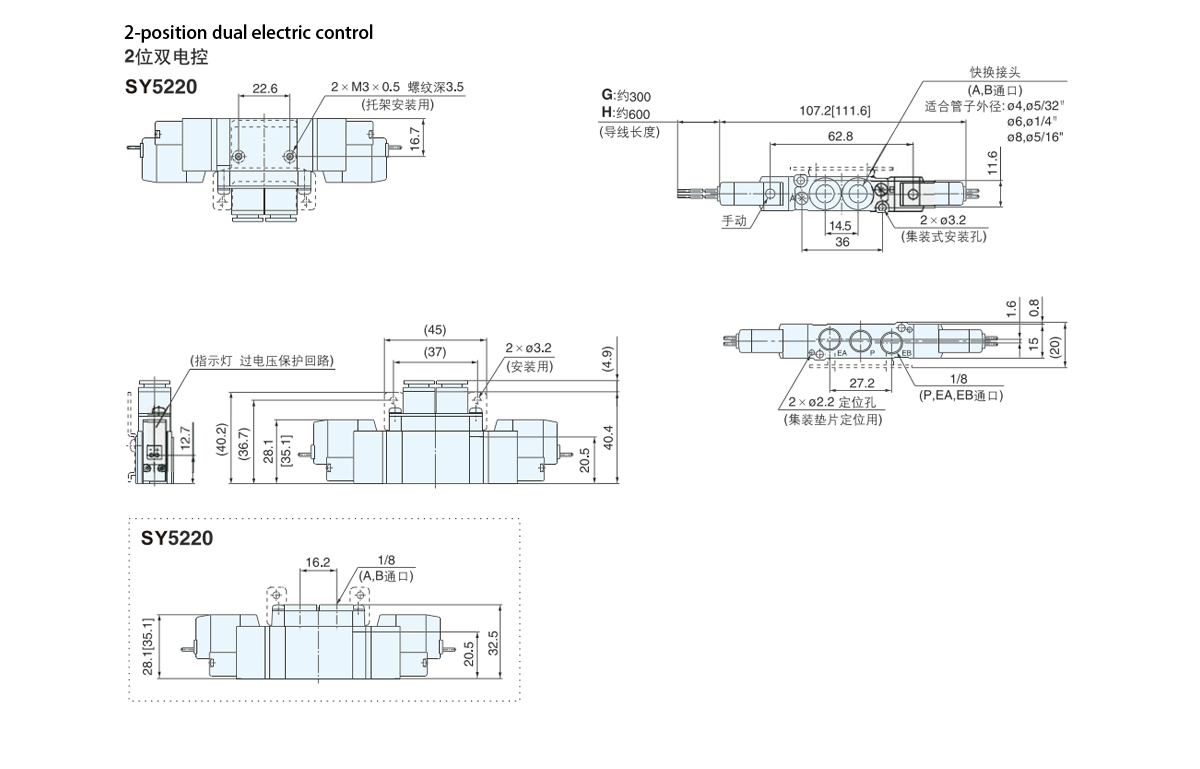

    SY5000-sarjan ulkomitat

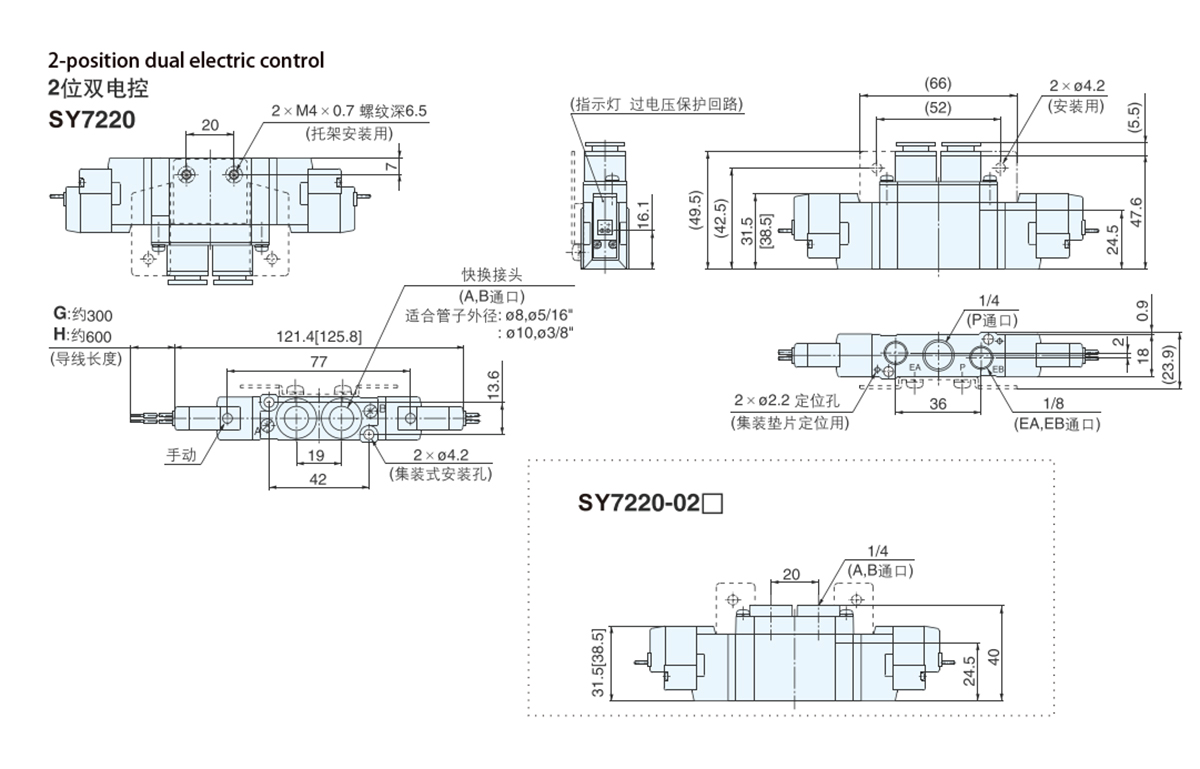

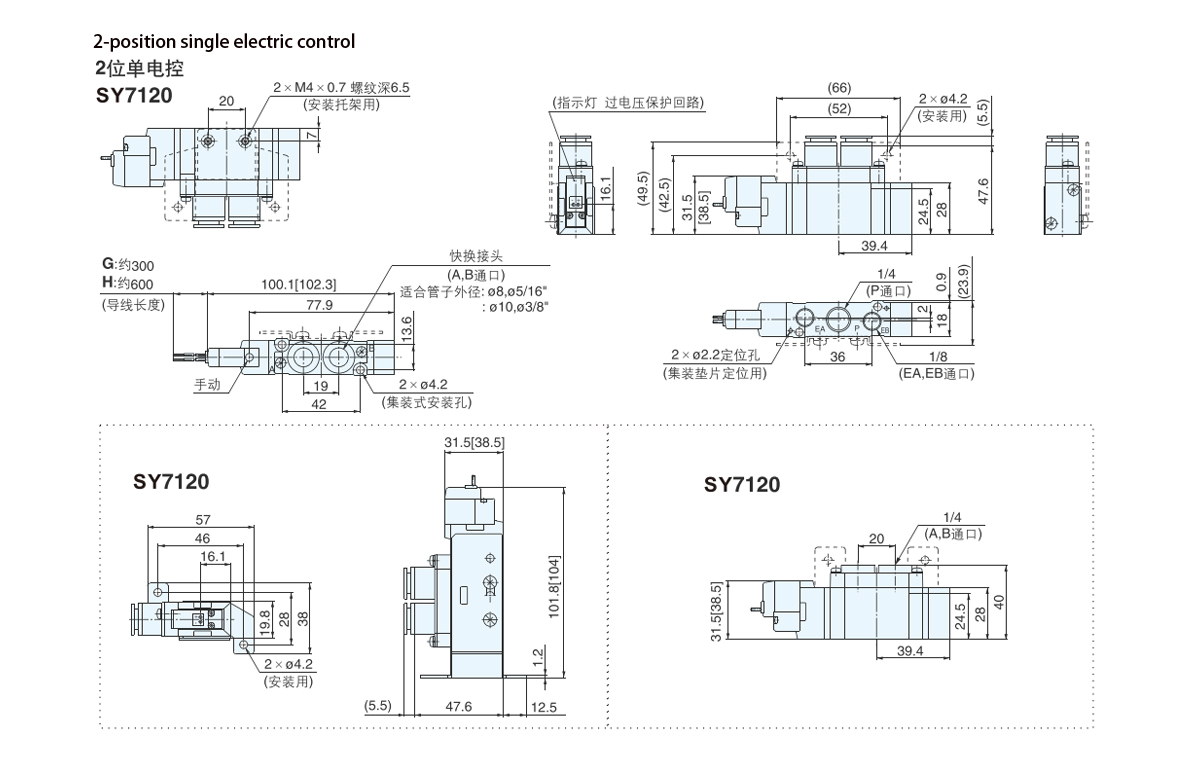

    SY7000-sarjan ulkomitat
