SC-sarjan (raidetankotyyppi) vakiosylinteri Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Vakio sylinteri / SC-sarjan (raidetankotyyppi) vakiosylinteri

SC-sarjan (raidetankotyyppi) vakiosylinteri SC-sarjan (raidetankotyyppi) vakiosylinteri
  • SC-sarjan (raidetankotyyppi) vakiosylinteri
  • SC-sarjan (raidetankotyyppi) vakiosylinteri
Vakio sylinteri

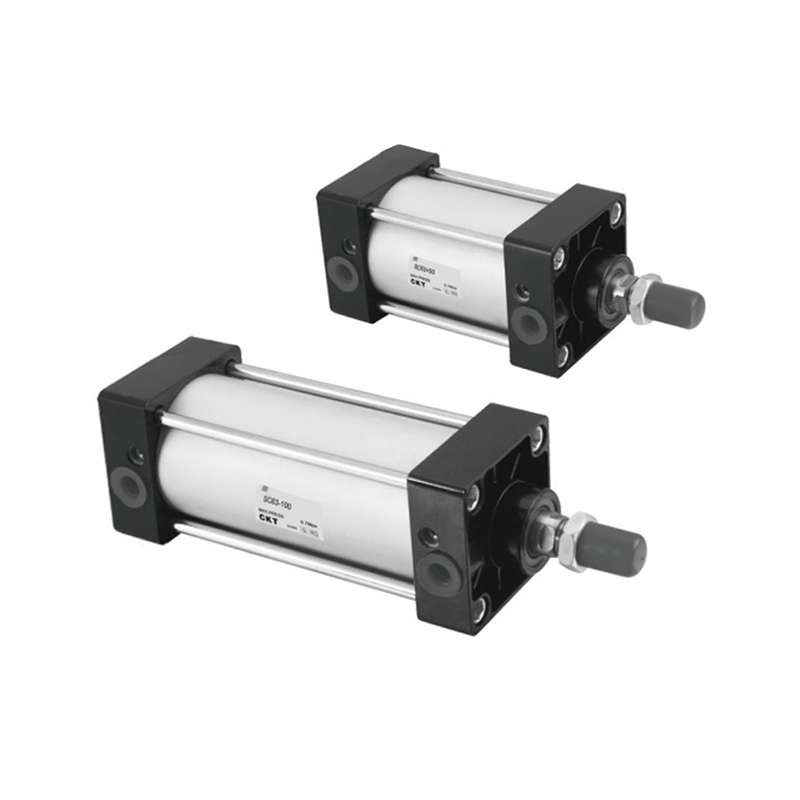

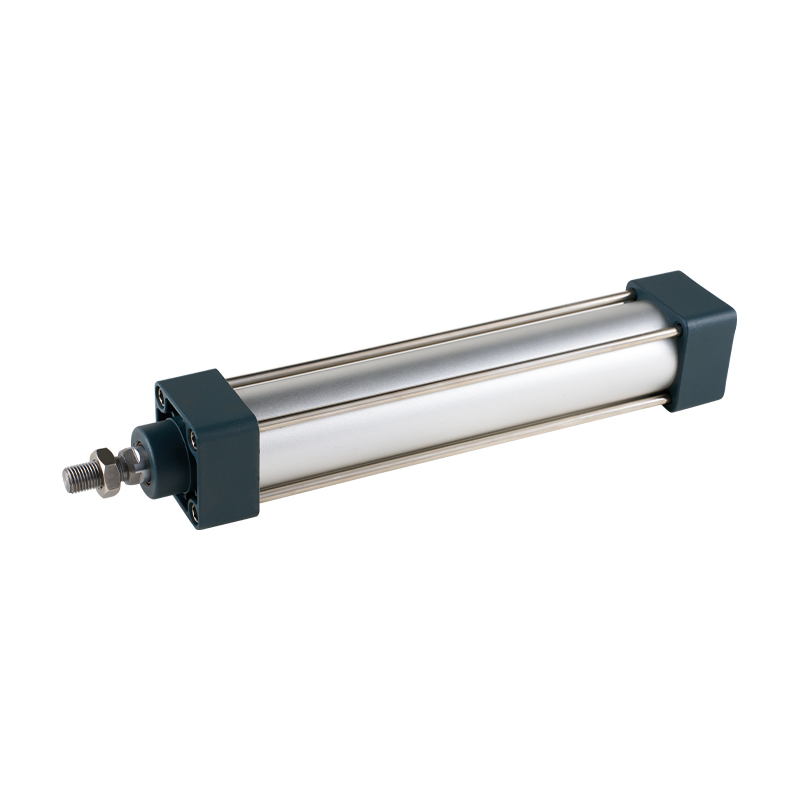

SC-sarjan (raidetankotyyppi) vakiosylinteri

1. Männän tiiviste ottaa käyttöön erityisen muotoisen kaksisuuntaisen tiivistysrakenteen, jossa on pieni koko ja öljyn varastointitoiminto;
2. Se on raidetangon sylinteri, ja etu- ja takakannet on kytketty alumiiniputken sylinterin runkoon pilareiden avulla, jolla on hyvä luotettavuus;
3. Verrattuna ISO15552-standardin sylintereihin, SC-sarjan sylintereillä, joilla on sama sylinterin halkaisija, pituus on pienempi;
4. Sylinterin puskurin säätö on vakaa;
5. Asiakkaiden valittavissa on eri eritelmät sylinterit ja sylinterien asennustarvikkeet;
6. Valitse korkeita lämpötiloja kestävät tiivistemateriaalit varmistaaksesi sylinterin normaalin toiminnan 150 ℃:n olosuhteissa.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：MBB-sarjan vakiosylinteri
SEURAAVA：Ei seuraavaa artikkelia
  • Reiän koko (mm) 32 40 50 63 80 100
    Toiminta Kaksoisnäyttelijä
    Neste Ilma (suodatetaan 40 μm suodatinelementillä)
    Asennus

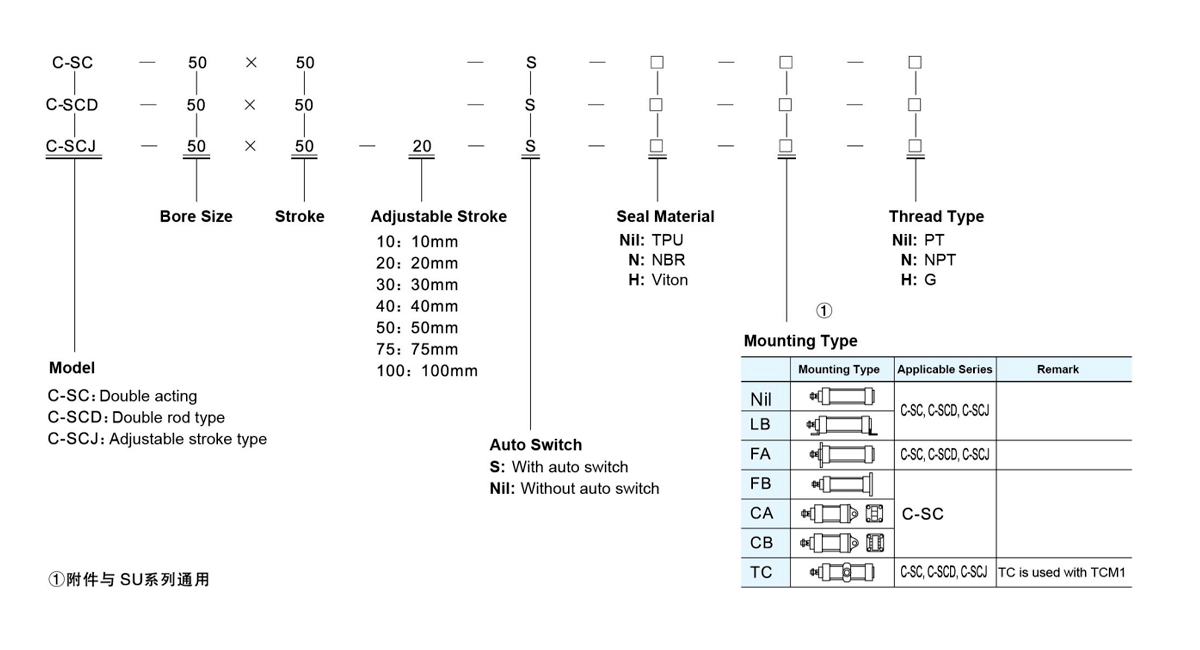

    Kirjoita     		C-SC sarja Bacis FA FB CA CB LB TC TCM1
    C-SCD, C-SCJ sarja Bacis FA LB TC TCM1
    Käyttöpainealue 0,1–1,0 MPa (14–145 Psi)
    Todistuspaine 1,5 MPa (215 Psi)
    Käyttölämpötila (℃) -20-80
    Toimintanopeusalue (mm/s) 30-800
    Iskunpituuden toleranssi 0-250 1 251-1000 1,4 1001-1500 1,8
    Tyyny Säädettävä tyyny
    Tyyny Stroke(mm) 21 28 29
    *Portin koko PT1/8 PT1/4 PT3/8 PT1/2
    *NPT- ja G-kierretyypit ovat saatavilla liitäntään.

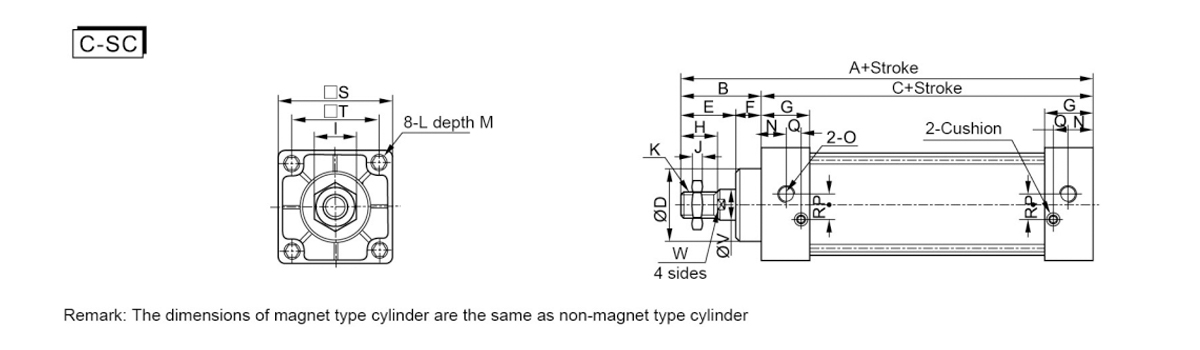

  • Poran koko
    Symboli     		A B C D E F G H I J K L M N O P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10 × 1,25 M6 × 1 9.5 13.7 G1/8" 3.5 7.5 7 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6 × 1 9.5 13.5 G1/4" 6 8.2 9 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16 × 1,5 M6 × 1 9.5 13.5 G1/4" 8.5 8.2 9 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16 × 1,5 M8 × 1,25 9.5 13.5 G3/8" 7 8.2 8.5 75 56 20 17
    80 182 75 108 47 54 21 33 40 26 10 M20 × 1,5 M10×1,5 11.5 16.5 G3/8" 10 9.5 14 94 70 25 22
    100 189 75 114 47 54 21 33 40 26 10 M20 × 1,5 M10×1,5 11.5 16.5 G1/2" 11 9.5 14 112 84 25 22
    125 246 101 145 57 69 32 40 54 39 11 M27 × 2 M12 × 1,75 15 20 G1/2" - - - 140 110 32 29
    160 315 135 180 65 80 36 50 60 52 14 M36 × 2 M16 × 2 15 25 G3/4" - - - 180 140 40 36
    200 334 149 185 80 80 48 50 60 52 14 M36 × 2 M16 × 2 30 25 G3/4" - - - 220 175 50 46
    250 384 189 195 90 119 70 50 84 65 21 M42×2 M20 × 2,5 30 25 G3/4" - - - 280 220 50 46
    320 440 206 234 110 126 80 55 96 75 24 M48×2 M24×3 40 27.5 G1” - - - 350 280 70 65
    400 440 190 250 128 110 80 60 70 85 28 M56 × 4 M30×3,5 40 30 G1” - - - 430 350 80 76

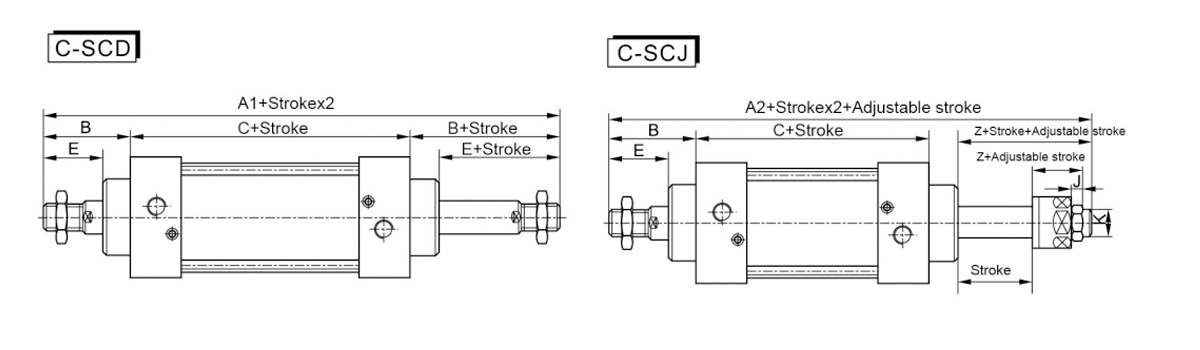

    Poran koko/symboli A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10 × 1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16 × 1,5
    63 210 197 57 96 42 29 8 M16 × 1,5
    80 257 238.5 75 107 54 35.5 10 M20 × 1,5
    100 263 244.5 75 113 54 35.5 10 M20 × 1,5
    Huomautus:
    1. Magneettityyppisen sylinterin mitat ovat samat kuin ei-magneettisen sylinterin
    2. Sama koko kuin mallin C-SC vakiotyyppi, ei näytä kokoa
