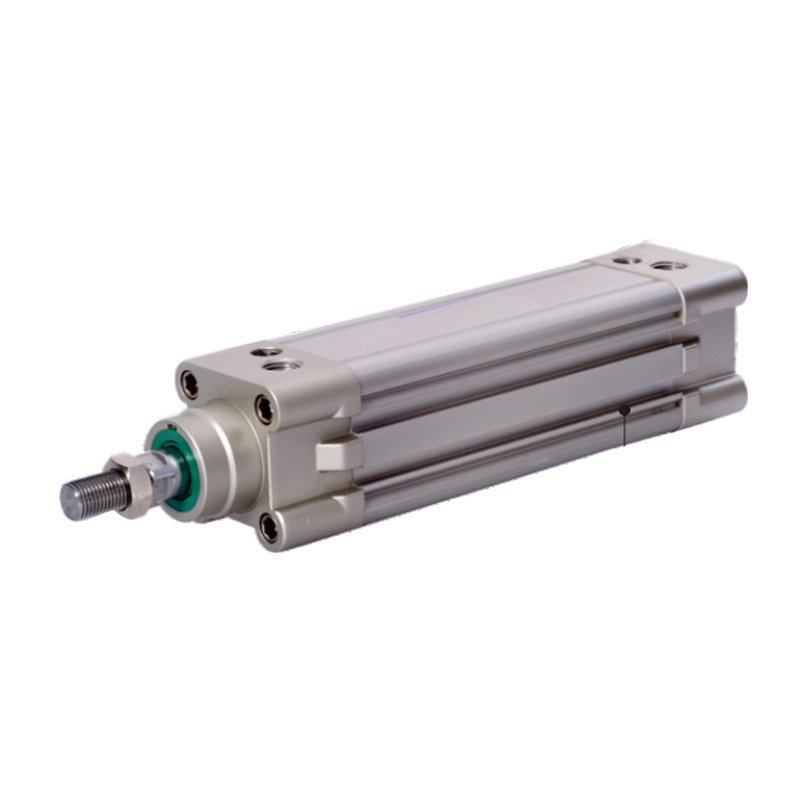

SE-sarjan vakiosylinteri (ei raidetangon tyyppiä)
  • SE-sarjan vakiosylinteri (ei raidetangon tyyppiä)
Vakio sylinteri

SE-sarjan vakiosylinteri (ei raidetangon tyyppiä)

1. Männän tiiviste ottaa käyttöön erityisen muotoisen kaksisuuntaisen tiivistysrakenteen, jossa on pieni koko ja öljyn varastointitoiminto;
2. Neliömäinen alumiiniputki, ei raidetankoa, hyvä korroosionestokyky;
3. Sylinterin puskurin säätö on vakaa;
4. Asiakkaiden valittavissa on eri eritelmät sylinterit ja sylinterien asennustarvikkeet.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：CA2-sarjan vakiosylinterit
SEURAAVA：SI-sarjan vakiosylinteri (ei raidetangon tyyppiä)
  • Sisähalkaisija (mm) 32 40 50 63 80 100 125
    Toimintatila Pyörivä tyyppi
    Työväline Ilma (suodatettu 40 μm:n suodattimen läpi)

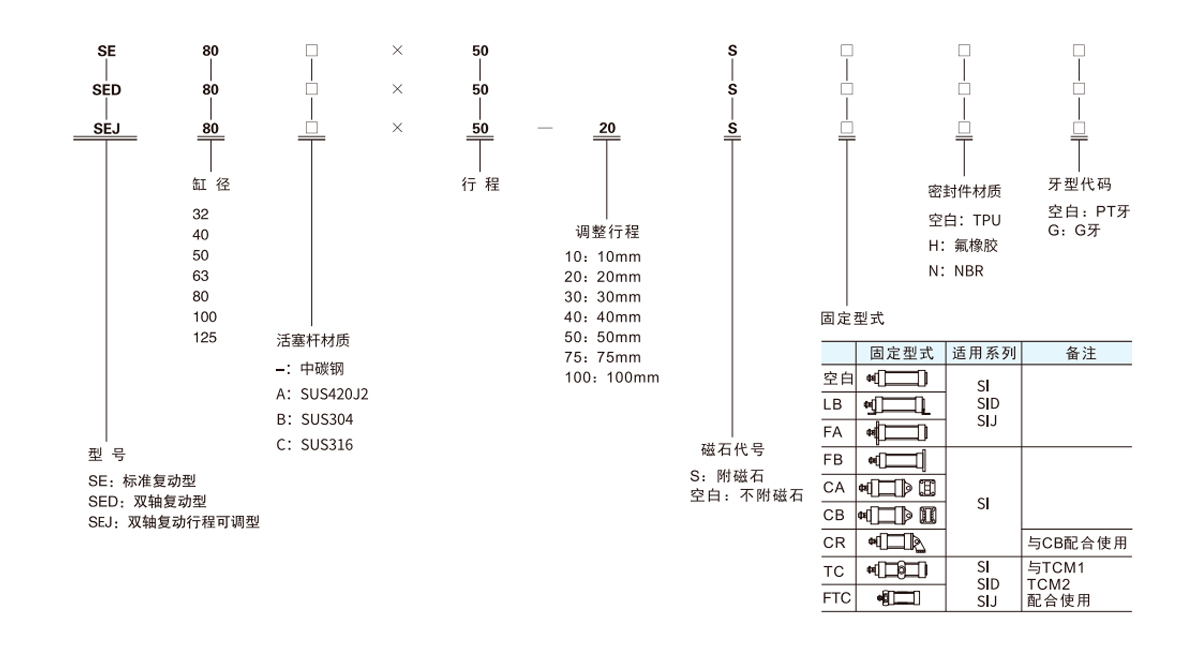

    Kiinteä tyyppi SE-sarja Perustyyppi FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J sarja Perustyyppi FA LB TC TCM1 TCM2 FTC
    Käyttöpainealue 0,15–1,0 MPa (22–145 psi) (1,5–10,0 bar)
    Taattu paineenkesto 1,5 MPa (215 psi) (15 bar)
    Käyttölämpötila °C -20-70
    Toimintanopeusalue mm/s 30-800 30-500
    Matkustustoleranssialue 0-250 60251-1000 151001-1500 20
    Puskurin tyyppi Säädettävä puskuri
    Puskuriisku mm 27 30 36 40
    * Halkaisija PT1/8 PT1/4 PT3/8 PT1/2
    *NPT- ja G-kierretyypit ovat saatavilla liitäntään.

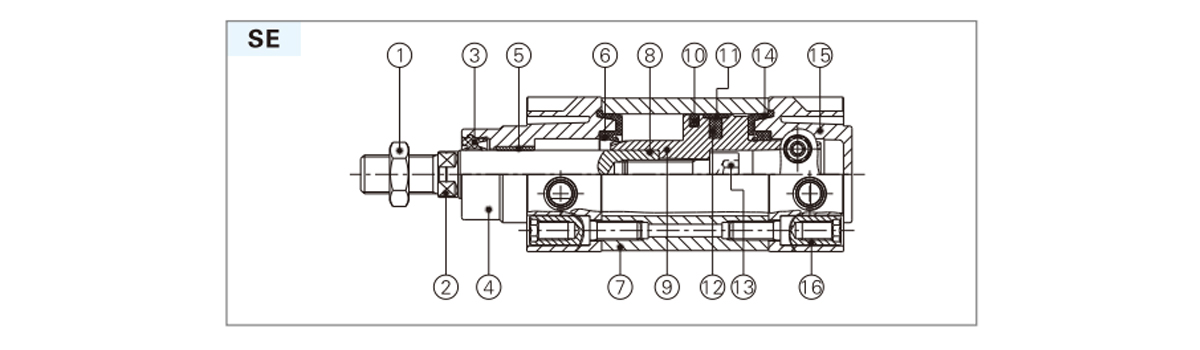

  • Nimi Materiaali Nimi Materiaali
    1 Pähkinä Hiiliteräs/ruostumaton teräs 9 Mäntä Alumiiniseos
    2 Mäntä rod S45C kova kromattu hiomatanko 10 Mäntä O-ring TPU
    Ruostumaton teräs Kulutusta kestävä materiaali
    3 Etukannen O-rengas TPU 11 Käytä rengasta Muovi (φ100 tai vähemmän)
    4 Etukansi Alumiiniseos 12 Magneetti Kumi (muu)
    5 Holkki Kulutusta kestävä materiaali 13 Kuusiokolopultti Hiiliterästä
    6 Puskurin O-rengas TPU 14 Puskurin tiivistetyyny TPU
    7 Sylinterin runko Alumiiniseos 15 Takakansi Alumiiniseos
    8 Mäntä rod O-ring NBR 16 Tukimutteri Hiiliteräs/ruostumaton teräs

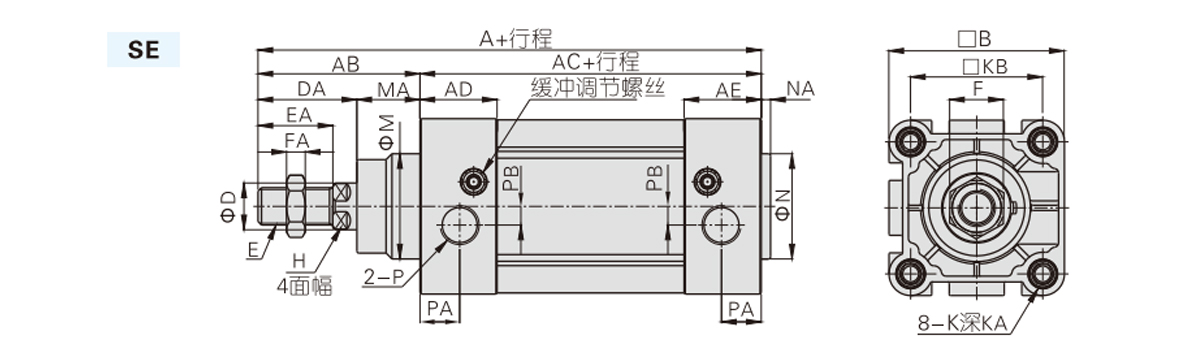

    Sylinterin halkaisija/symboli A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10 × 1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹ 2 × 1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16 × 1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16 × 1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20 × 1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20 × 1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27 × 2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Huomautus: Magneettisen ja ei-magneettisen tyypin mitat ovat samat.

    Sylinterin halkaisija/symboli A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Huomautus: Magneettisten ja ei-magneettisten tyyppien mitat ovat samat. Määrittämättömät mitat ovat samoja kuin SI-standardityypit.
