ZP-sarjan pieni ja lyhyt tyhjiöimukuppi Toimittajat

Kotiin / Tuotteet / Tyhjiökomponentit / Tyhjiö-imukuppi / ZP-sarjan pieni ja lyhyt tyhjiöimukuppi, adapterilla ja puskurikannattimella / ZP-sarjan pieni ja lyhyt tyhjiöimukuppi

ZP-sarjan pieni ja lyhyt tyhjiöimukuppi ZP-sarjan pieni ja lyhyt tyhjiöimukuppi ZP-sarjan pieni ja lyhyt tyhjiöimukuppi ZP-sarjan pieni ja lyhyt tyhjiöimukuppi
  • ZP-sarjan pieni ja lyhyt tyhjiöimukuppi
  • ZP-sarjan pieni ja lyhyt tyhjiöimukuppi
  • ZP-sarjan pieni ja lyhyt tyhjiöimukuppi
  • ZP-sarjan pieni ja lyhyt tyhjiöimukuppi

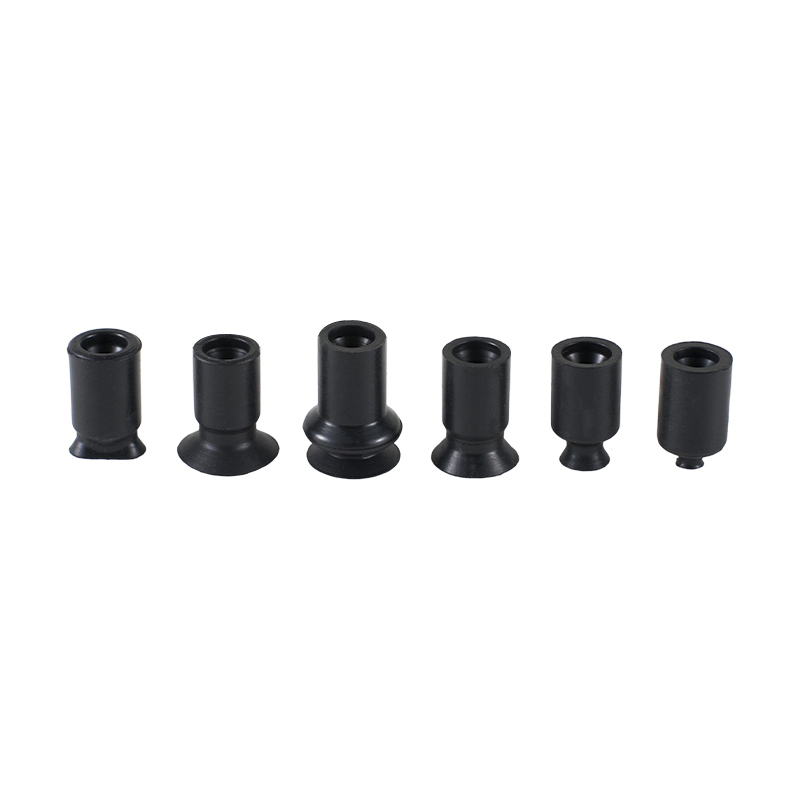

ZP-sarjan pieni ja lyhyt tyhjiöimukuppi, adapterilla ja puskurikannattimella

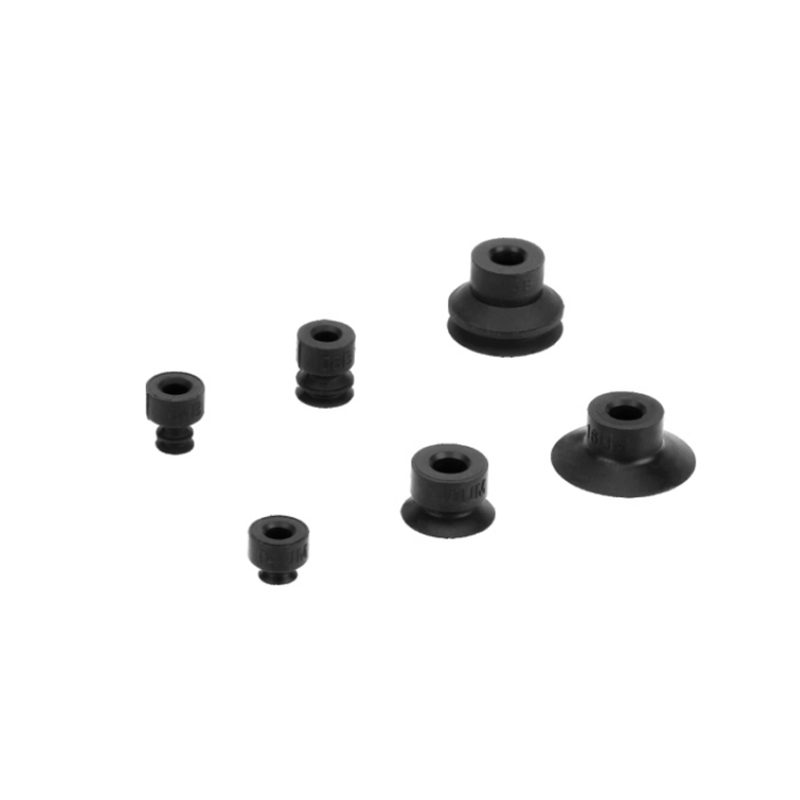

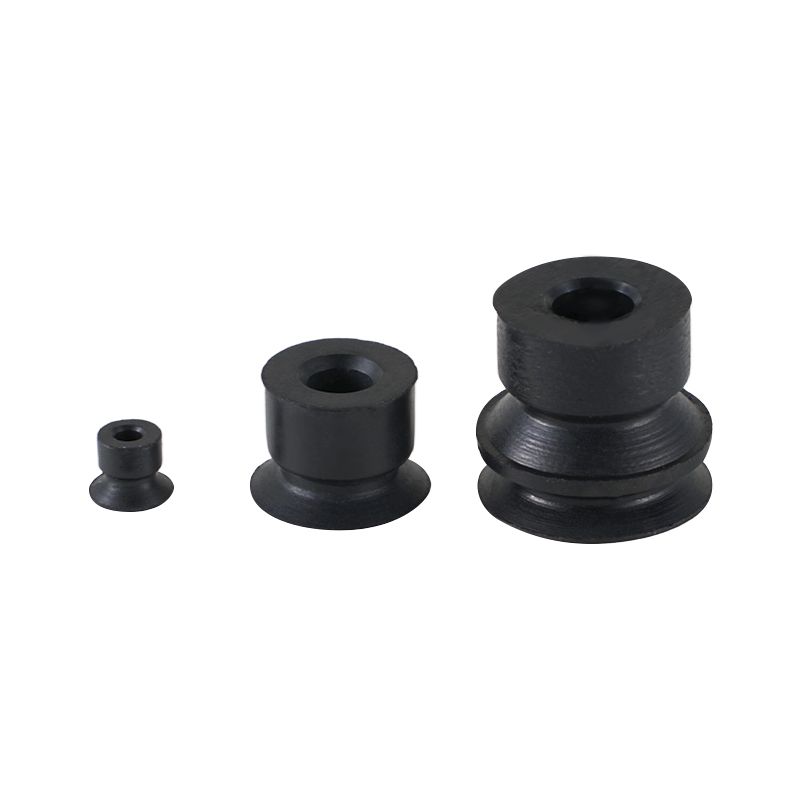

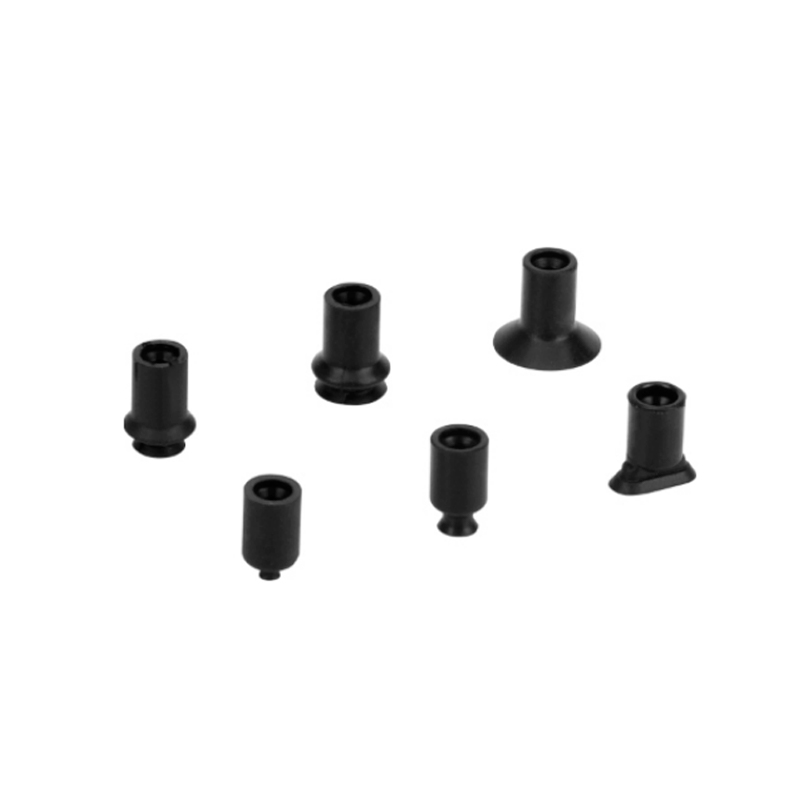

ZP-sarjan pieni ja lyhyt tyhjiöimukuppi

ZP-sarjan pieni ja lyhyt tyhjiöimukuppi on erittäin suorituskykyinen imuelementti, joka on suunniteltu ahtaisiin tilanteisiin. Kompaktin rakenteensa, erityyppisten ominaisuuksiensa ja yleiskäyttöisyytensä ansiosta sitä käytetään laajasti teollisuuden aloilla, kuten tarkkuuskokoonpanossa ja pienten materiaalien käsittelyssä.

Tuotteen ominaisuudet
1. Kompakti ja lyhyt muotoilu: C-ZP-sarjassa on erittäin lyhyt rakenne, joka säästää merkittävästi asennustilaa ja sopii erityisen hyvin robotin päätetoimilaitteiden tai pienten työskentelyalueiden tyhjiöimutarpeisiin.

2. Monipuolinen tyyppivalikoima: Muoto ja rakenne: Tarjoaa erilaisia malleja, kuten pyöreä ohut (UT), uurrettu (CT), soikea (U), litteä (UA), uritettu (UM) ja monivaiheinen palke (3-vaiheinen palkeet).

3. Koko: Halkaisijatiedot kattavat 02, 04, 06, 08, 10, 13, 16 mm jne. imutarpeiden täyttämiseksi mikrokomponenteista pieniin ja keskikokoisiin materiaaleihin.

4. Universaali sopeutumiskyky: Tukee sovittimien yleistä asennusta halkaisijaltaan, vähentää tarvikevaraston painetta ja vähentää laitteiden ylläpito- ja hallintakustannuksia.

5. Materiaalin sopeutumiskyky: Saatavilla on kaksi materiaalivaihtoehtoa: nitriilikumi (NBR) ja silikonikumi, jotka sopivat tavanomaisiin teollisuusympäristöihin ja skenaarioihin, joissa vaaditaan puhtautta tai korkeita lämpötiloja.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：ZP-sarjan pieni tyhjiöimukuppi sovittimella ja puskurikannattimella
SEURAAVA：Ei seuraavaa artikkelia

  • ● Lisätään 6 erilaista ohutta UT:ta ja ohutta ripoja CT(10,13,16)
    ● 3 tyyppiä soikeaa U-tyyppiä (2*4,3.5*7,4*10) on lisätty
    ● Koskee sovittimen kokoa

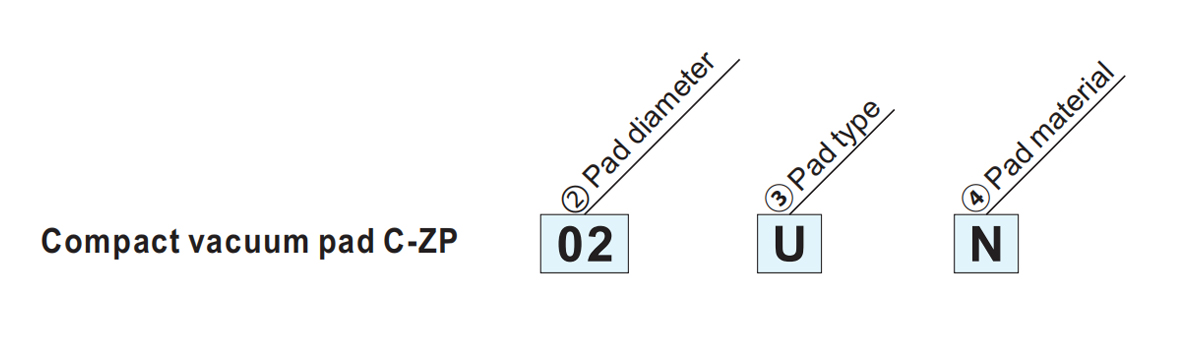

    Pehmusteen halkaisija
    ②Pannan halkaisija/③tyynyn tyyppi☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Materiaali*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5 × 7 4×10 N NBR
    Soikea litteä tyyppi S Silikoni kumi.
    A1 U Tasainen ● ● ● ● - - - ● ● ● *Katso sivulta 4
    tyynyn materiaalia
    UT Ohut tasainen - - - - ● ● ● - - -
    CT Ohut tasainen with ribs - - - - ● ● ● - - -
    A2 B Palkeet - - ● ● - - - - - -
    A3 J 3-vaiheinen palkeet - - ● - - - - - - -

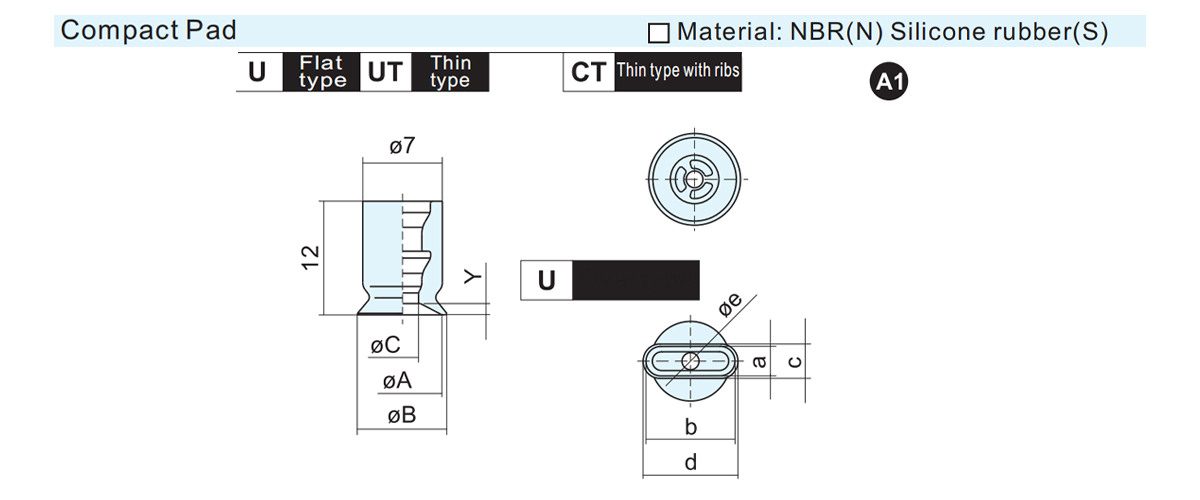

    Soikea tyyppinen malli a b C d Øe Y Paino
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Malli ØA ØB ØC Y Paino
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

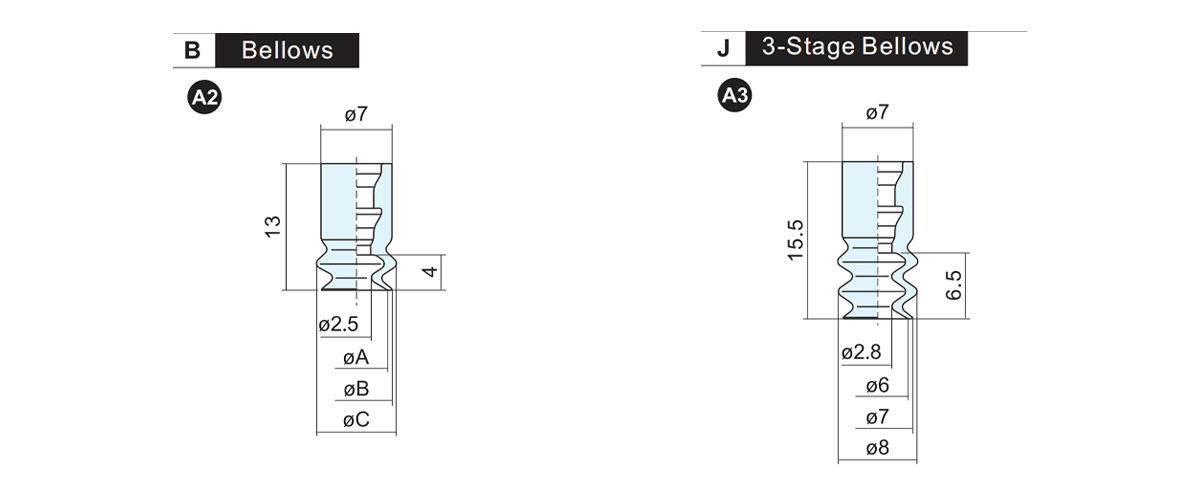

    Palkeet 3-vaiheinen palkeet
    Malli ØA ØB ØC Paino Malli Paino
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

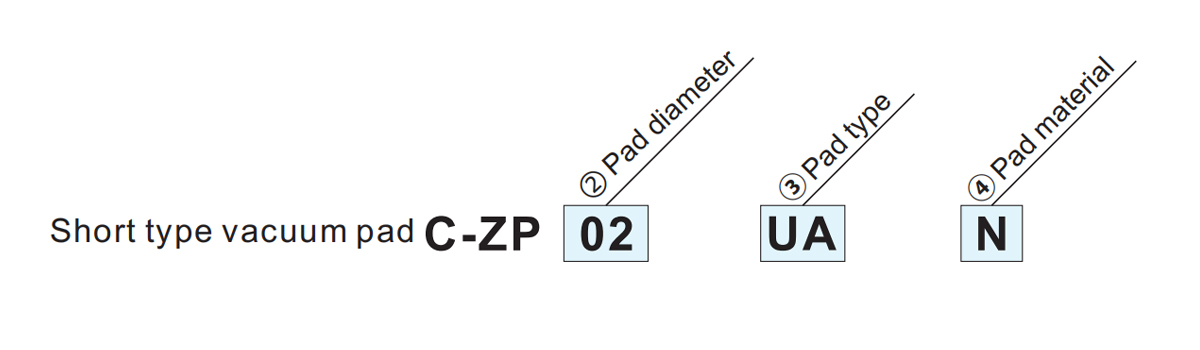

    ②tyynyn halkaisija ○/
    ③Pad-tyyppi☆     		B1 C* D* ④)Materiaali*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1.5 Ø2 Ø3.5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Silikoni kumi
    UA Tasainen type ● ● ● - - - - - - *Katso sivulta 4
    tyynyn materiaalia
    UM Growve-tyyppi kylkiluut - - - ● ● ● ● ● ●
    BA Palkeet - - - ● ● ● ● ● ●

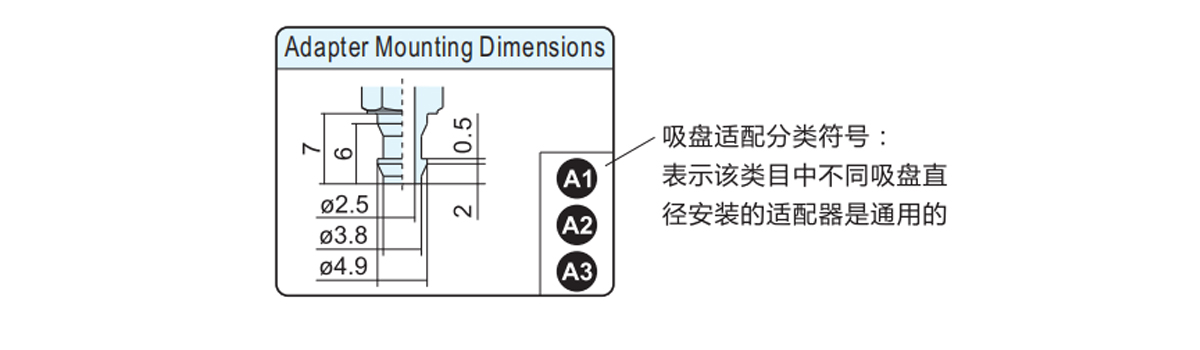

    *Samat kirjaimet alussa osoittavat, että sovitin on universaali.

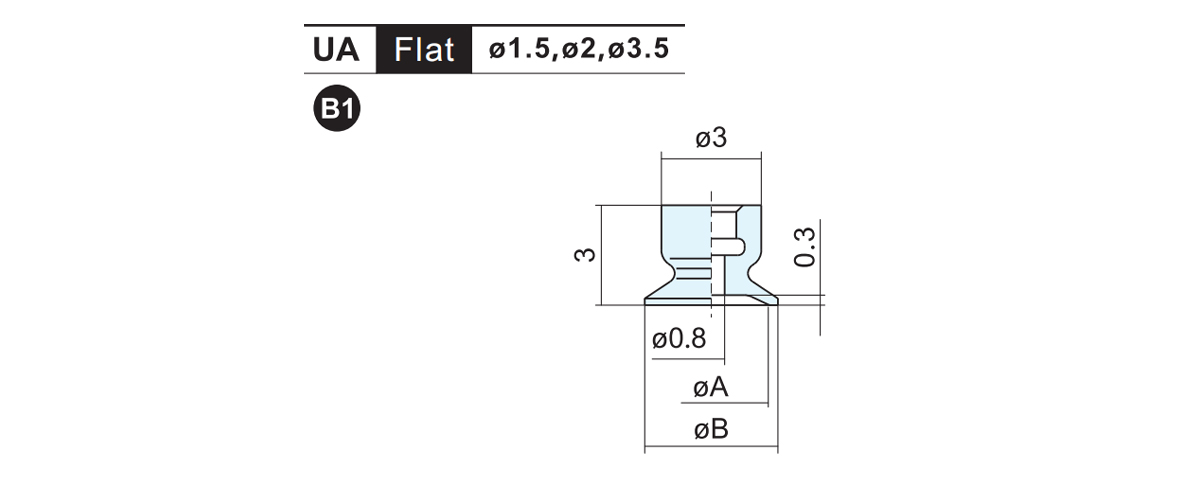

    ● Lisätään 3 erilaista tasaista UA-tyyppiä (1.5,2,3.5).
    ● Lisätään 6 tyyppiä Grovve-tyyppiä, joissa on rivat UM(4016).
    ● Lisätään 6 erilaista palketta BA(4-16)

  • Osanro ØA ØB Paino
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

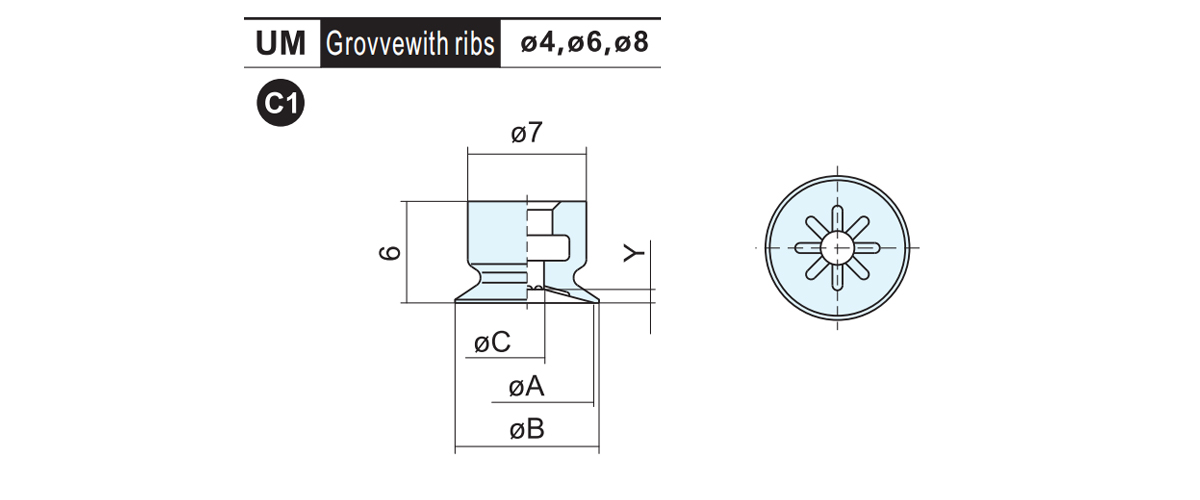

    Osanro ØA ØB ØC Y Paino
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

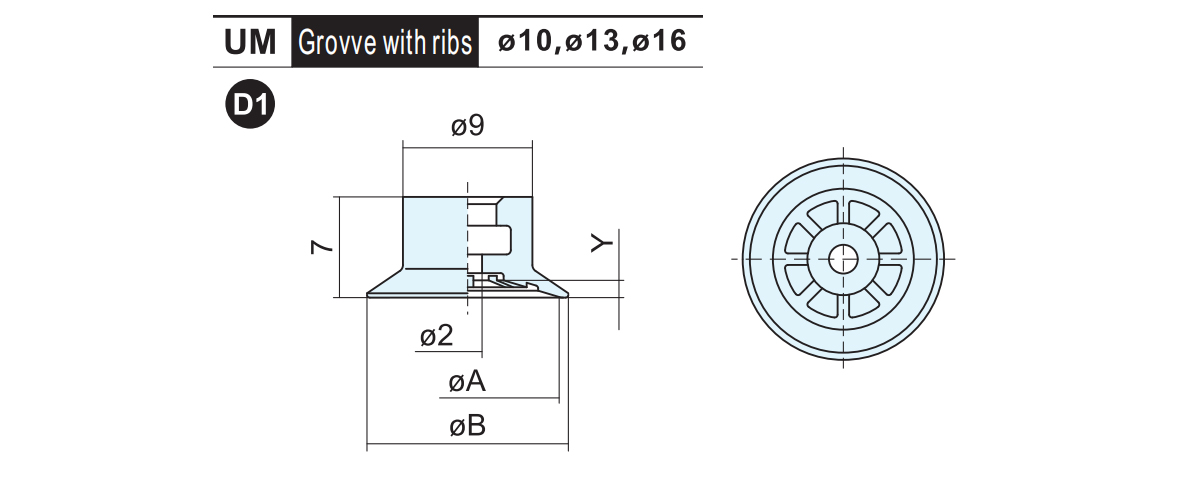

    Osanro ØA ØB Y Paino
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

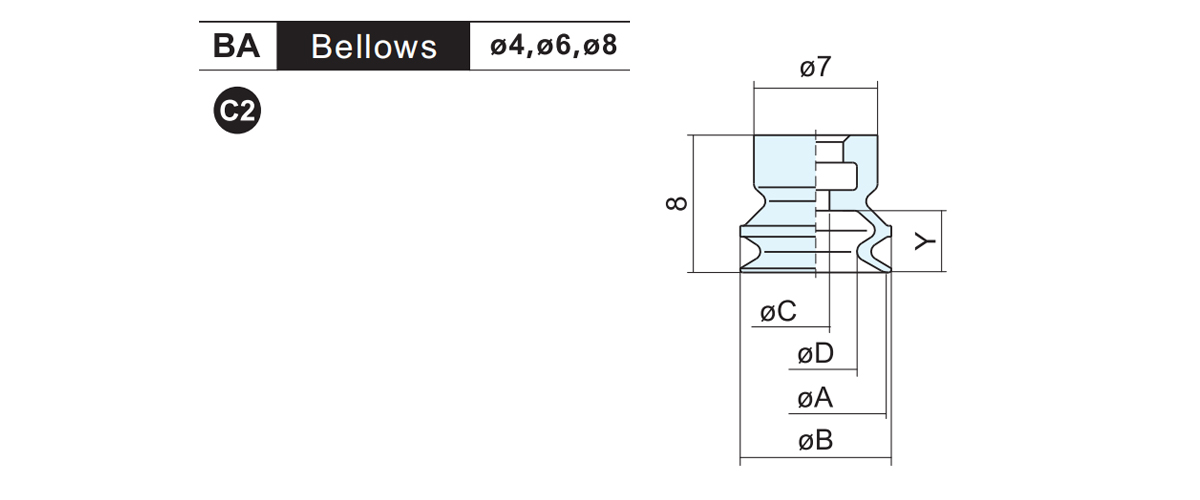

    Osanro ØA ØB ØC ØD Y Paino
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

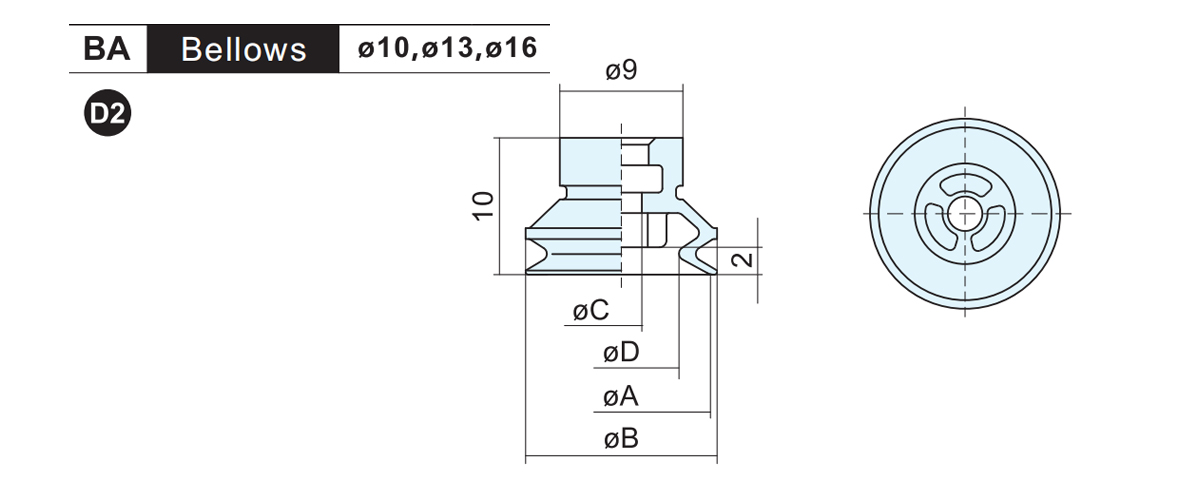

    Osanro ØA ØB ØC ØD Paino
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

    Osanro A B ØC D E L Paino
    ZPRS-04-A5 M5 × 0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6 × 1,0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

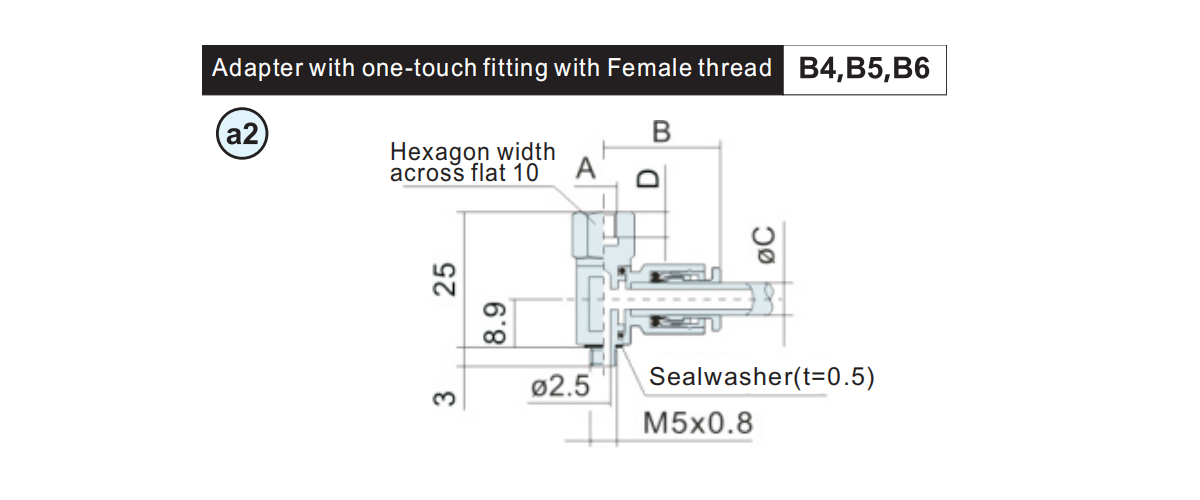

    Osanro A B ØC D Paino
    ZPRS-04-B4 M4 × 0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5 × 0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6 × 1,0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

    Osanro A ØB ØC E H Q Paino
    M-3AU2 M3 × 0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5 × 0,8 3 7 1.5
    M-3AU4 M3 × 0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5 × 0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Osanro ØD L Paino
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

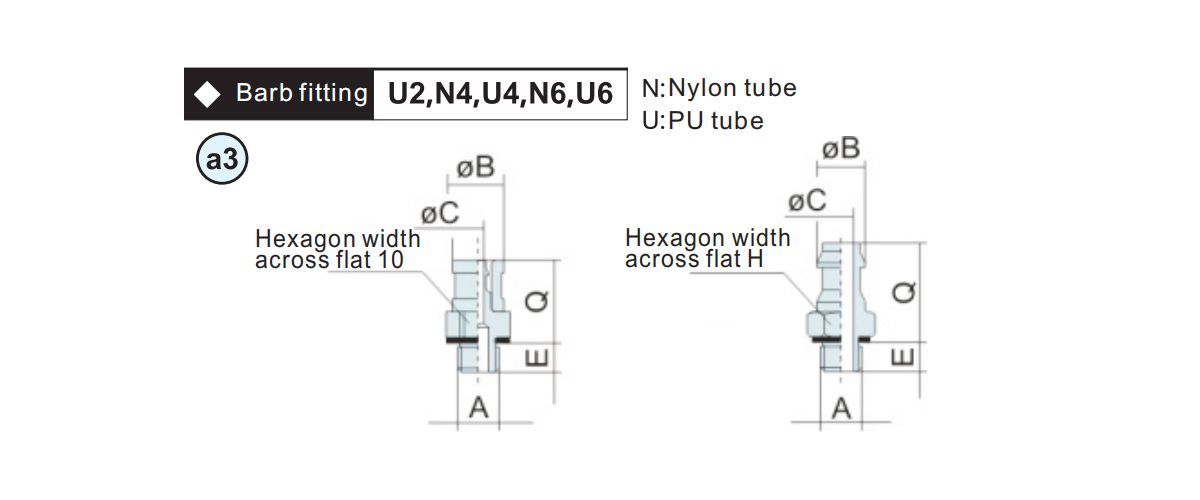

    ØD Osanro A ØB E H Q Paino
    3 KJH03-M3-B M3 × 0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5 × 0,8 2.5 3 2
    3.2 KJH23-M3-B M3 × 0,5 1.5 2.5 1.8
    KJH23-M5-B M5 × 0,8 2.5 3 1.6
    4 KJH04-M3-B M3 × 0,5 1.5 2.5 8 2
    KJH04-M5-B M5 × 0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

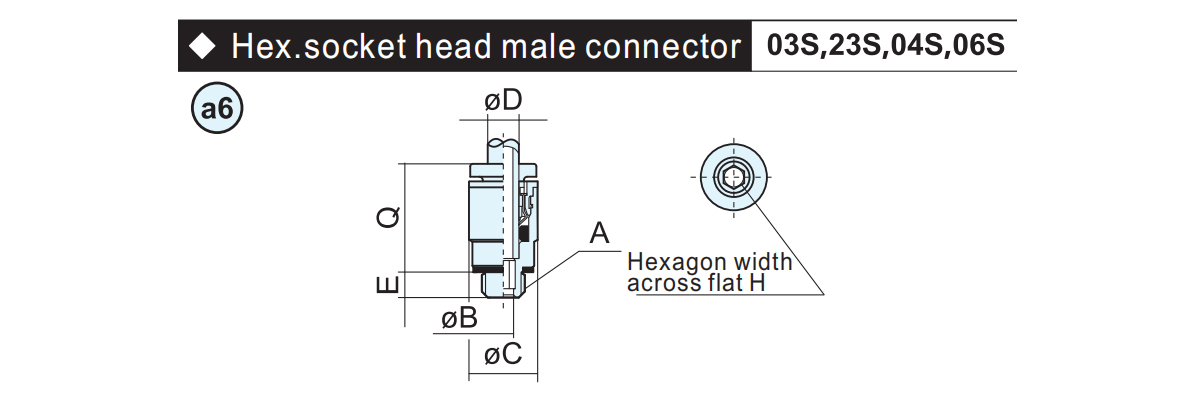

    ØD Osanro A ØB ØC E H Q Paino
    3 KJS03-M3-B M3 × 0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5 × 0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3 × 0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5 × 0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5 × 0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Adapterin osa nro A B C L Paino Sovellettava Pad
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5 × 0,8 7 3 14 2.3
    ZPT1-A6 M6 × 1,0 8 4 15 3

    Adapterin osa nro. A B Paino Sovellettava Pad
    ZPT1-B4 M4 × 0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5 × 0,8 5 2.7

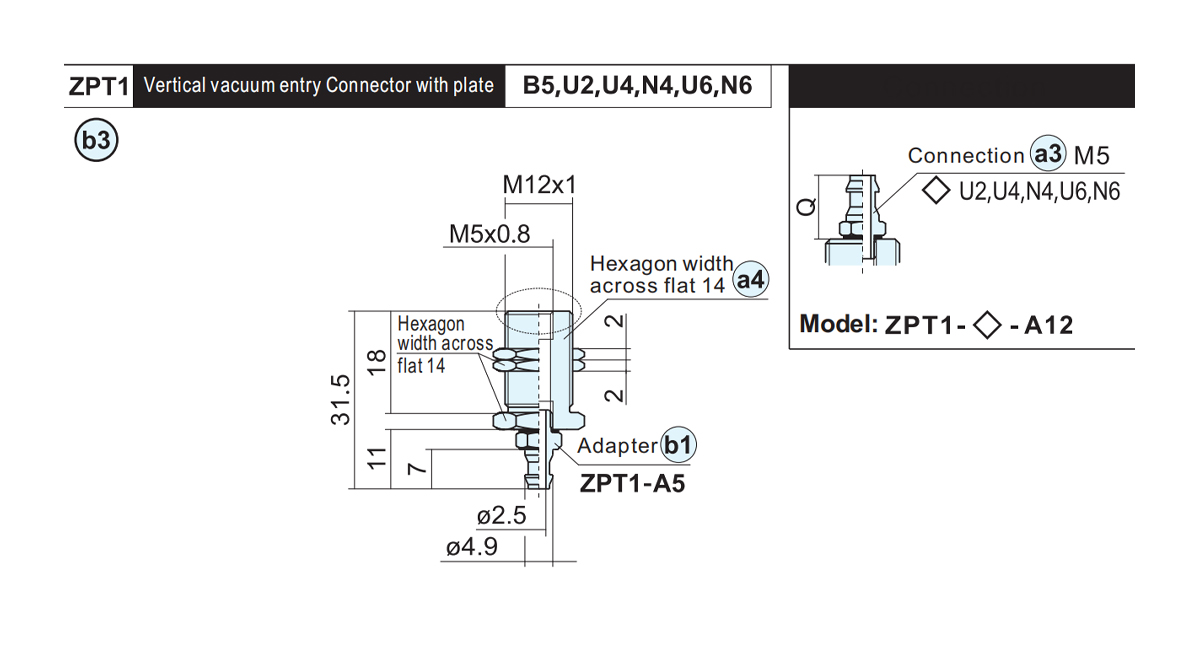

    Adapterin osa nro Paino Liitäntä osa nro Sovellettava tyyny
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

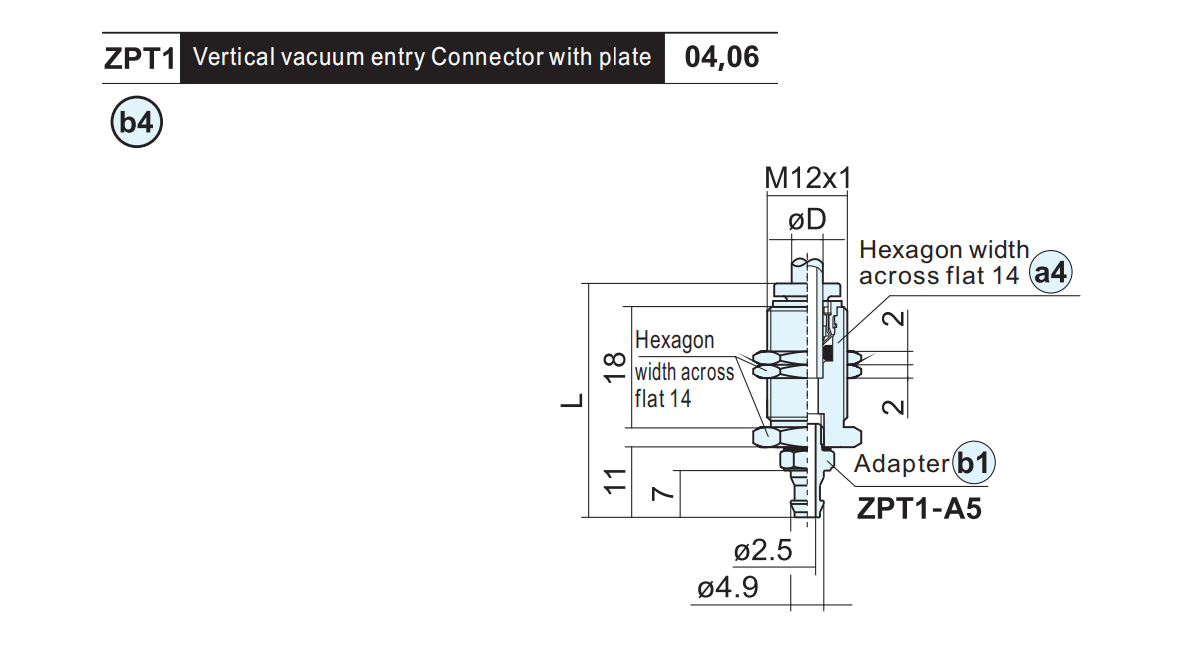

    Adapterin osa nro. ØD L Paino Liitäntä osa nro Sovellettava Pad
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

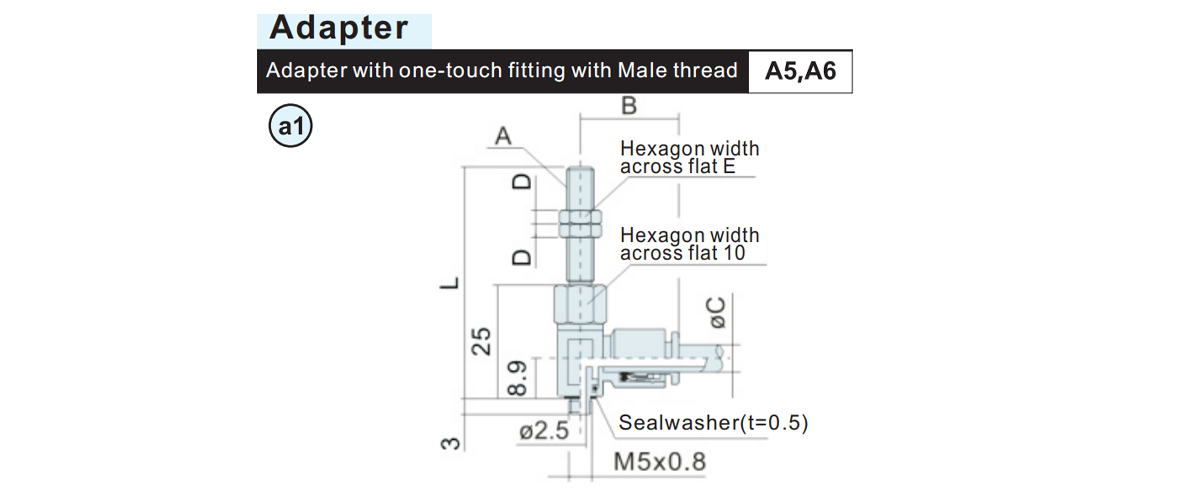

    Adapterin osa nro. A B ØC D E L Paino Liitäntä osa nro Sovellettava Pad
    ZPR1-04-A5 M5 × 0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6 × 1,0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    Adapterin osa nro. A B C D Paino Liitäntä osa nro Sovellettava Pad
    ZPR1-04-B4 M4 × 0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5 × 0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    Adapterin osa nro. A D E L Paino Sovellettava Pad
    ZPY1-B5-A5 M5 × 0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6 × 1,0 3 8 50 15.1

    Adapterin osa nro. A B Paino Sovellettava Pad
    ZPY1-B5-B4 M4 × 0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5 × 0,8 5 8.3

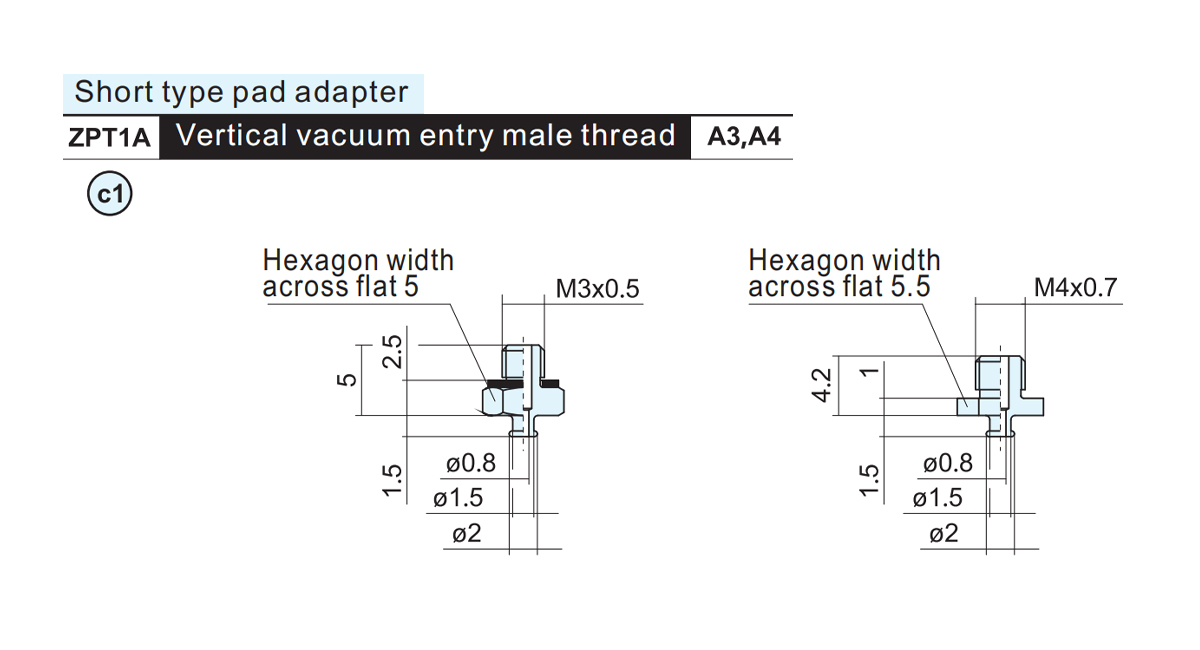

    Adapterin osa nro Paino Sovellettava tyyny
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

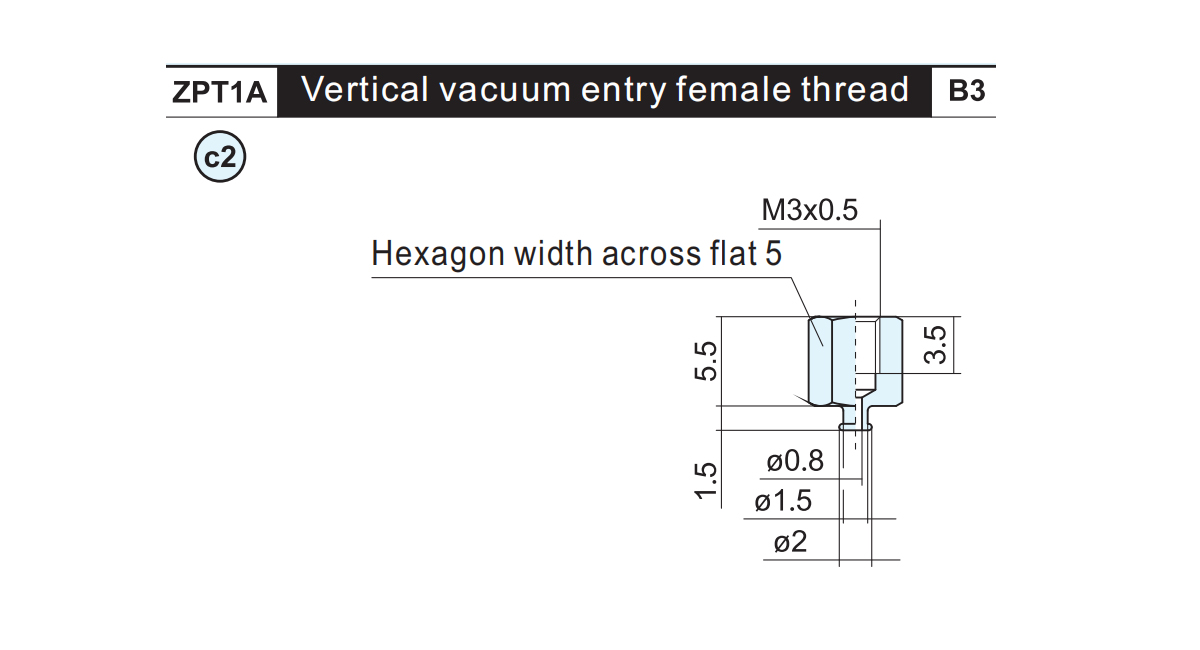

    Adapterin osa nro Paino Sovellettava tyyny
    ZPT1A-B3 0.8 B1

    Adapterin osa nro. Paino Sovellettava tyyny
    ZPT1A-B3-A6 2.4 B1

    Adapterin osa nro. Paino Sovellettava tyyny
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

    Adapterin osa nro Paino Sovellettava tyyny
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

    Sovittimen osanro A B L Paino Sovellettava tyyny
    ZPT2A-B4 M4 × 0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5 × 0,8 5 11 2.1

    Adapterin osa nro Paino Sovellettava tyyny
    ZPT2A-B5-A10 11 C1 C2

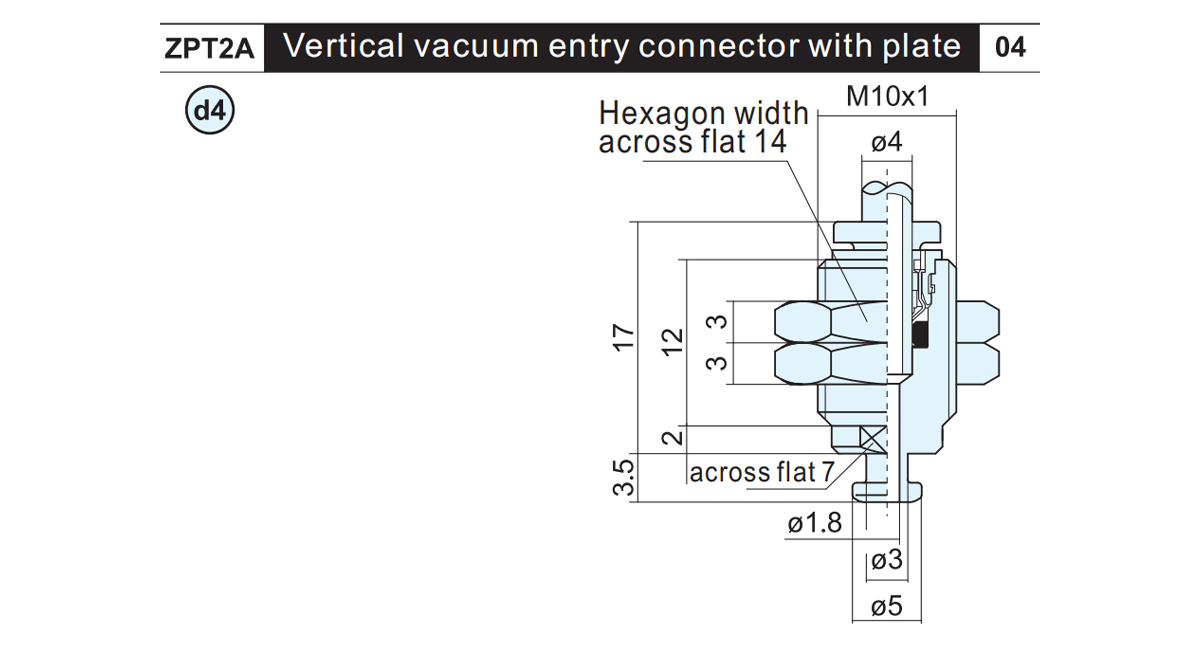

    Adapterin osa nro Paino Paino Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

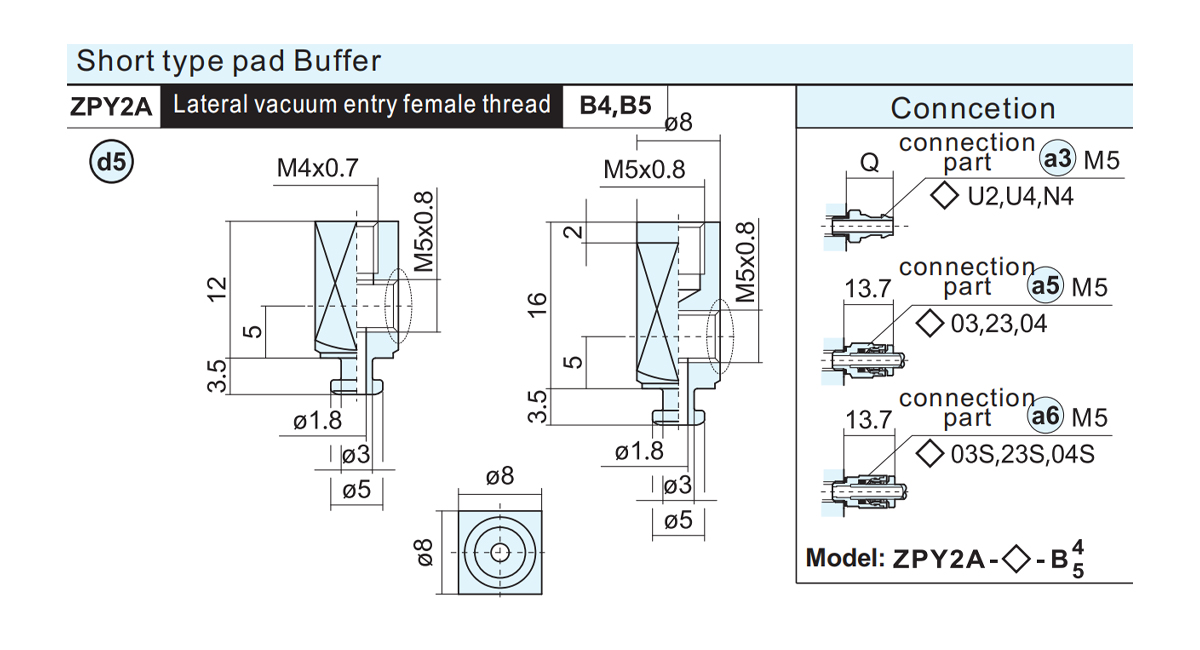

    Adapterin osa nro Paino Sovellettava tyyny
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

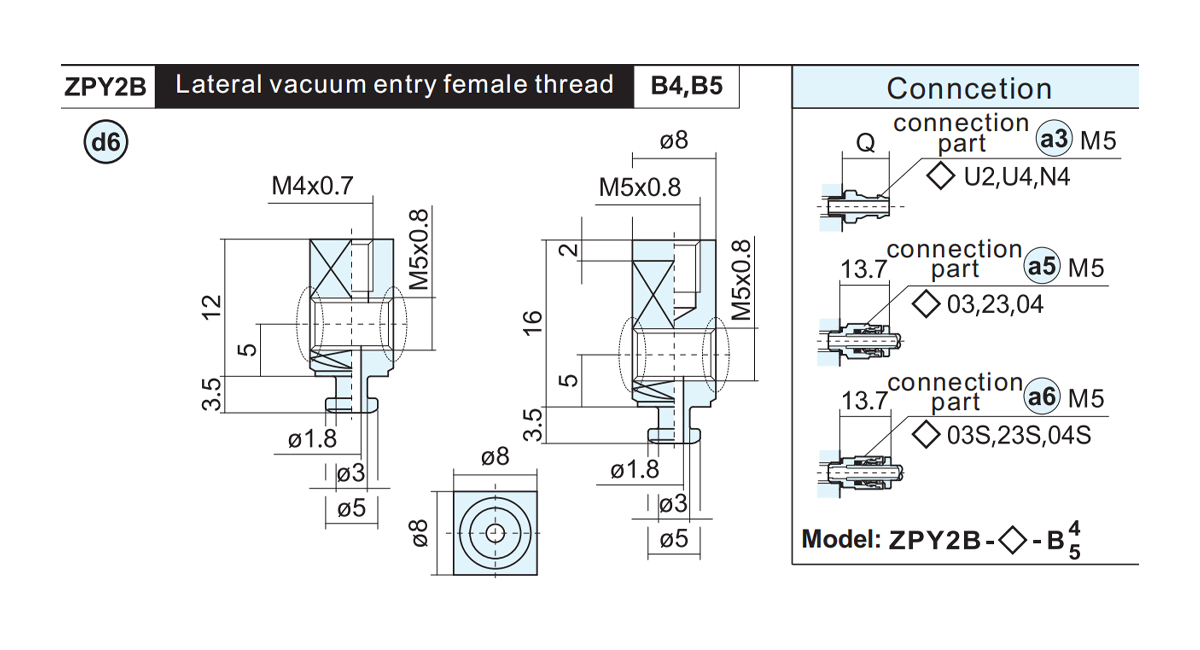

    Adapterin osa nro Paino Sovellettava tyyny
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

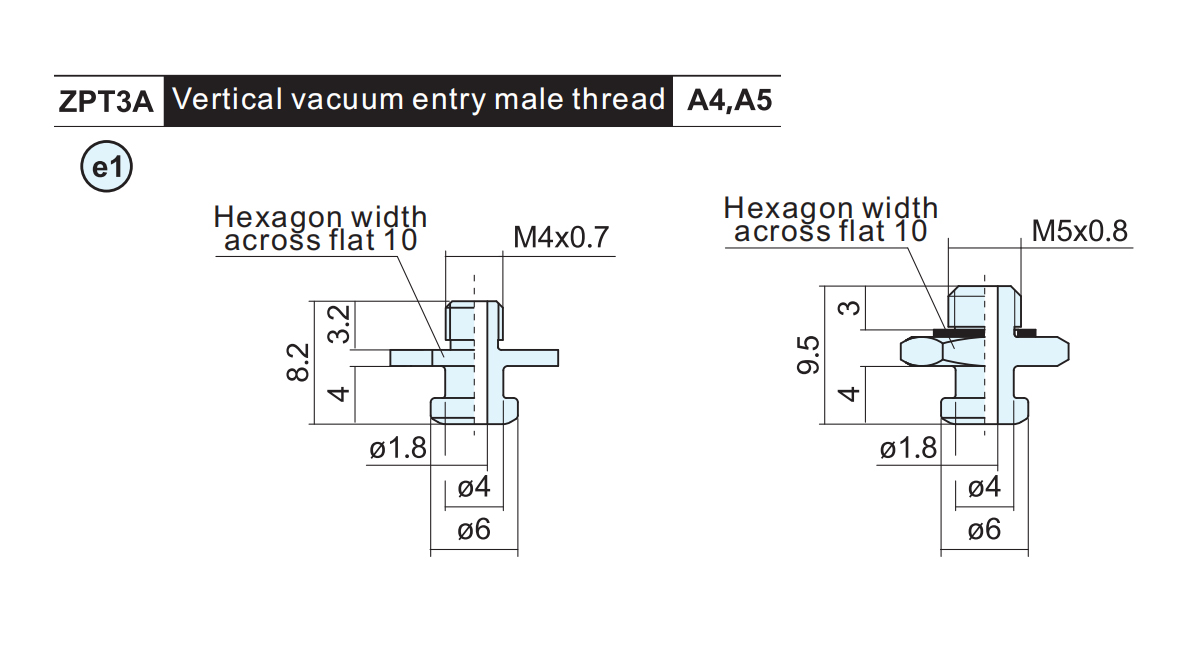

    Adapterin osa nro Paino Sovellettava tyyny
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

    Adapterin osa nro A B L Paino Sovellettava Pad
    ZPT3A-B4 M4 × 0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5 × 0,8 5 11.5 5.2

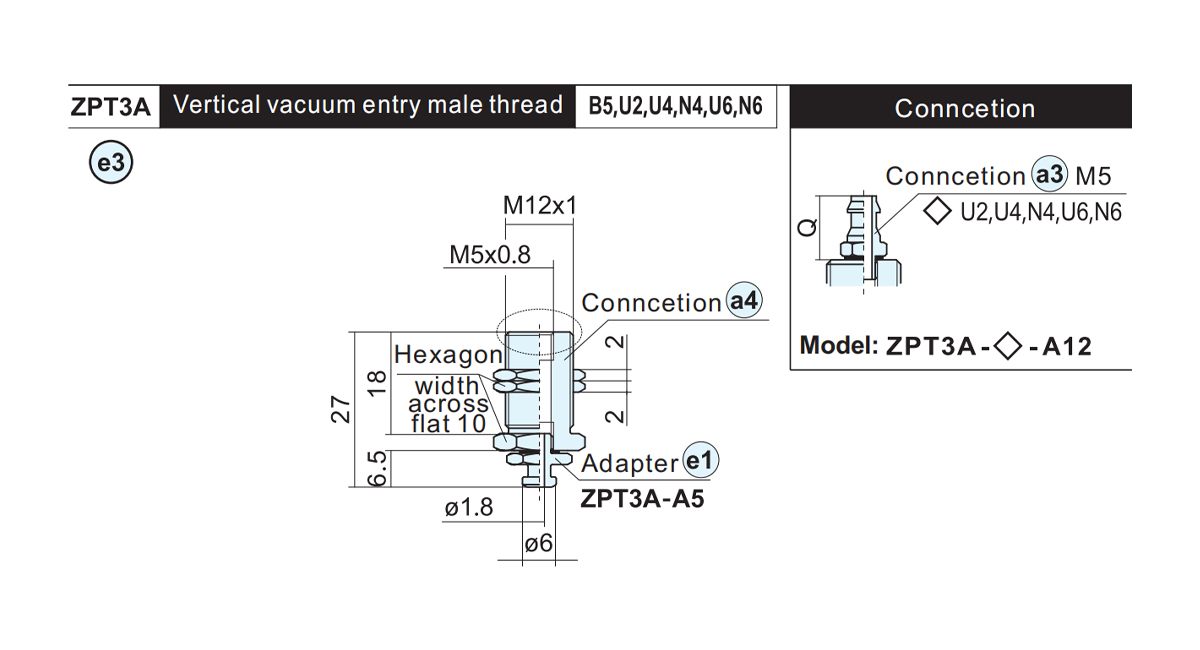

    Adapterin osa nro Paino Conncetion Sovellettava Pad
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

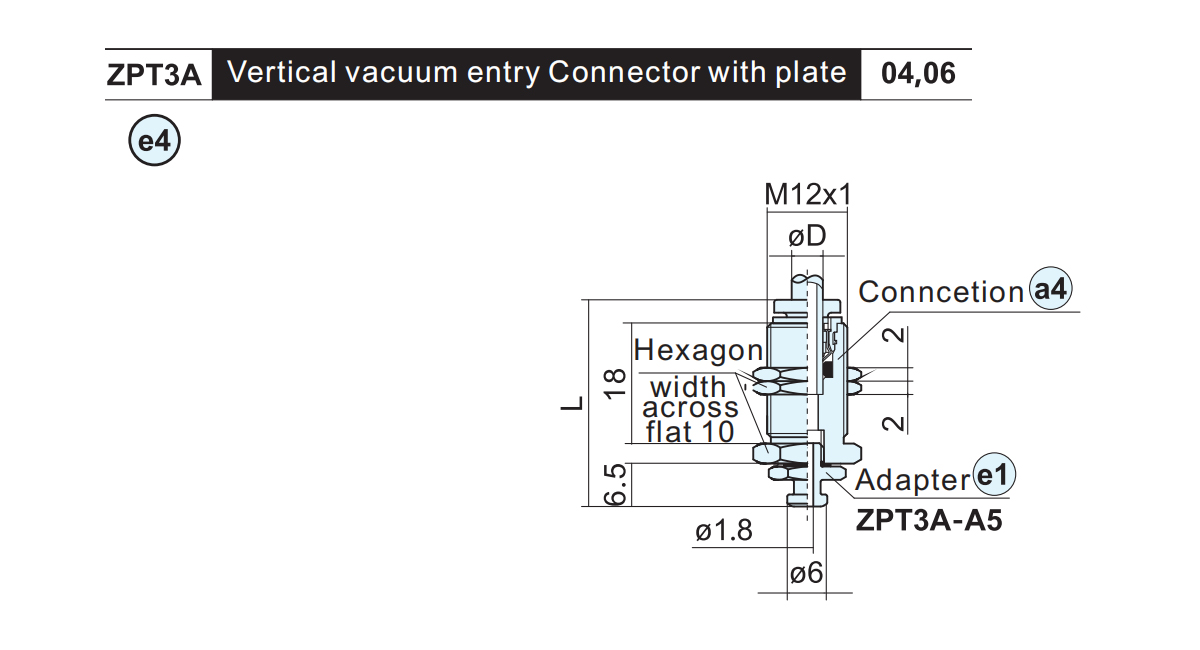

    Adapterin osa nro. ØD L Paino Conncetion Sovellettava tyyny
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

    Adapterin osa nro Paino Sovellettava tyyny
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

    Adapterin osa nro Paino Sovellettava tyyny
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

    Malli A B C ●Paino
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei-pyörivä (K)

    ■ Puskuriisku (mm): 6,10,15,25

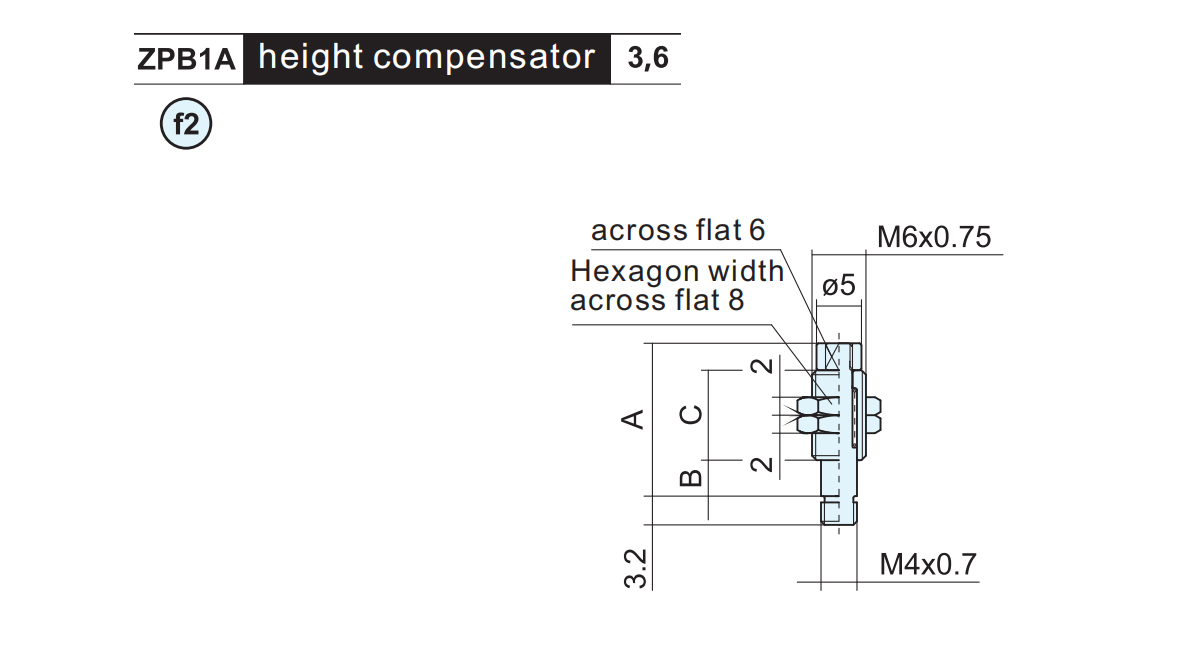

    Malli A B C Paino
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

    Malli A B C ●Paino
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei-pyörivä (K)

    ■ Puskuriisku: 3,6,10

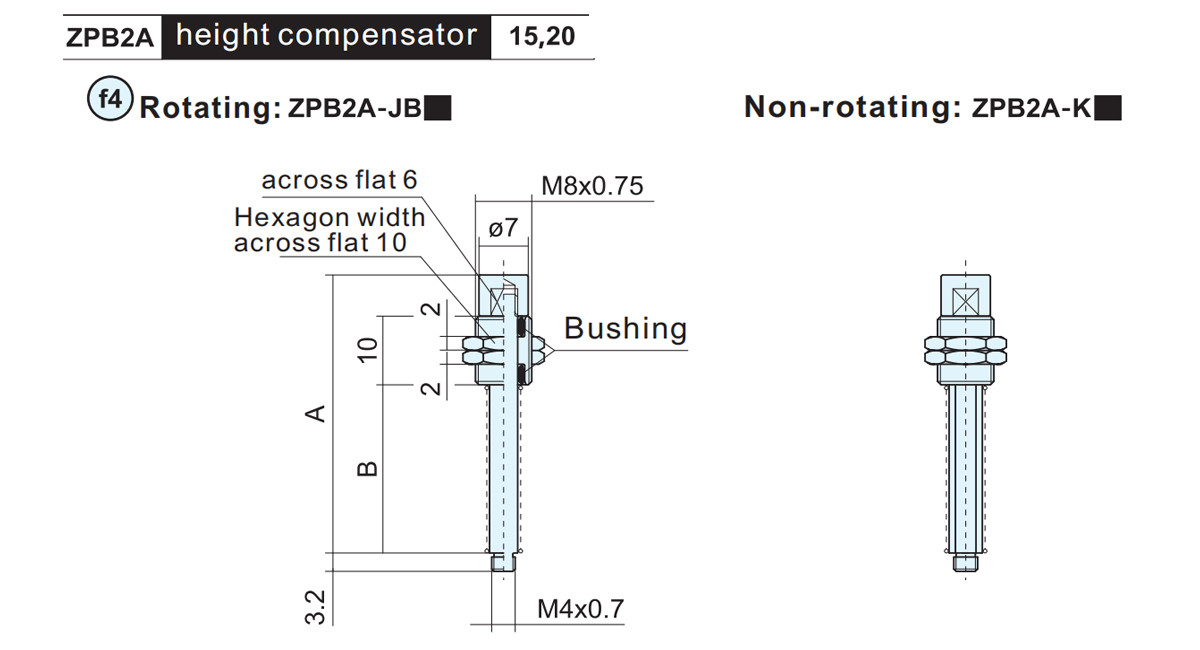

    Malli A B ●Paino
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei-pyörivä (K)

    ■ Puskuriisku: 15,20

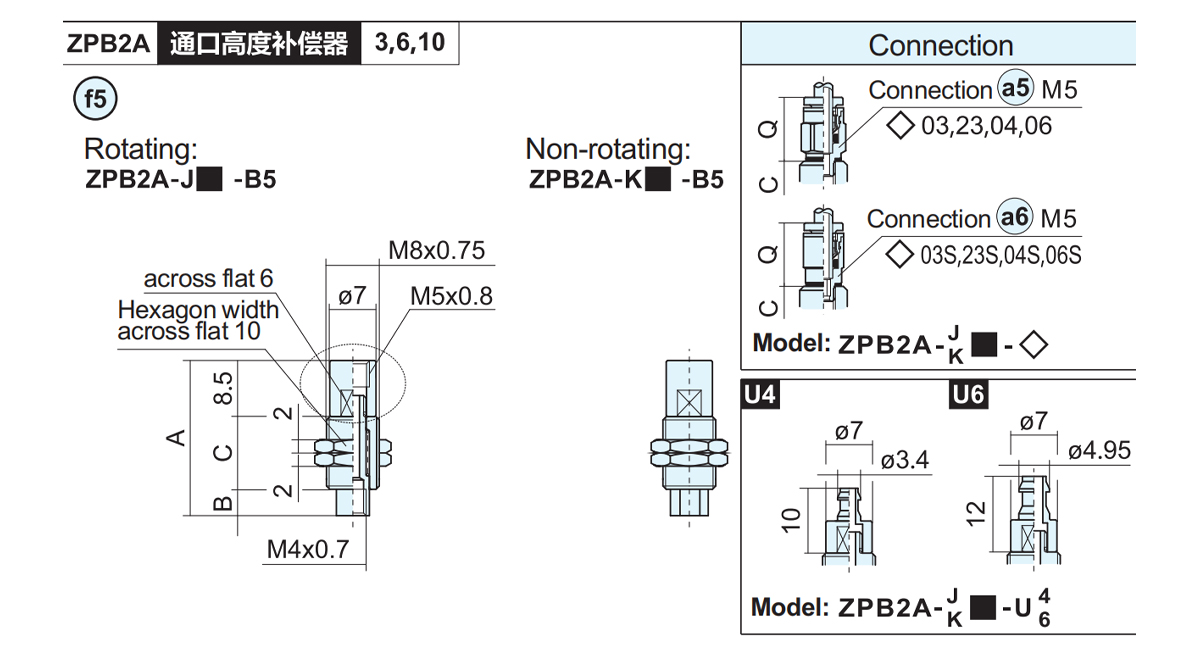

    Malli A B C ●Paino
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei-pyörivä (K)

    ■ Puskuriisku: 3,6,10

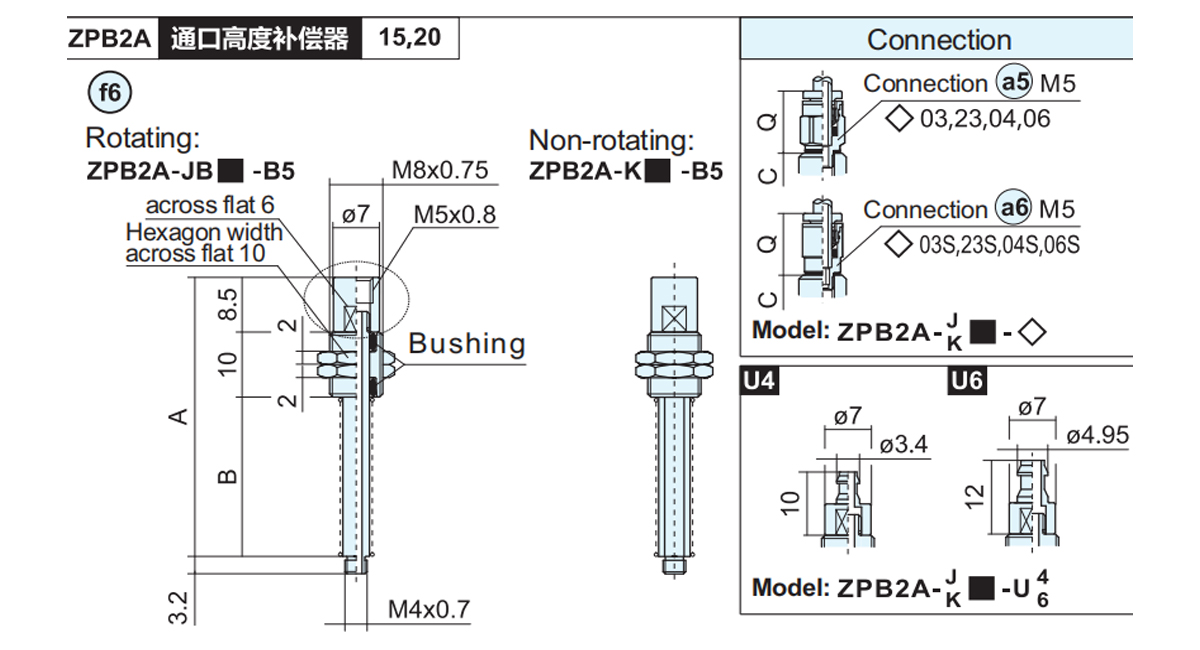

    Malli A B ● Paino
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei pyörivä (K) □ Puskurin isku: 15,20

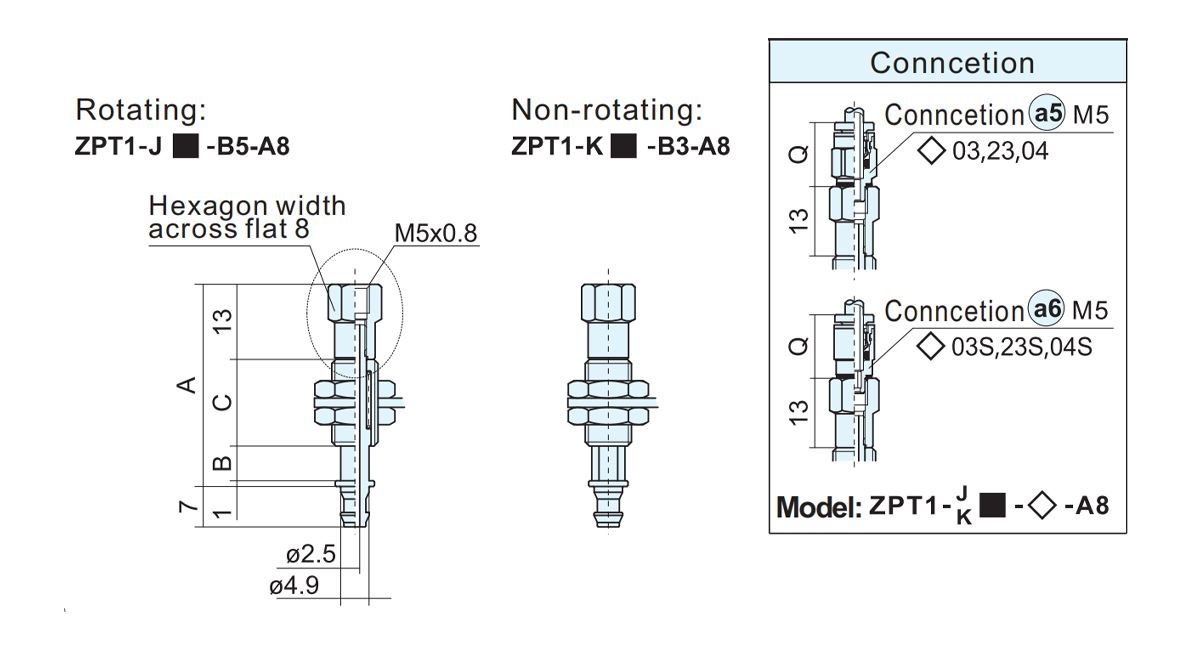

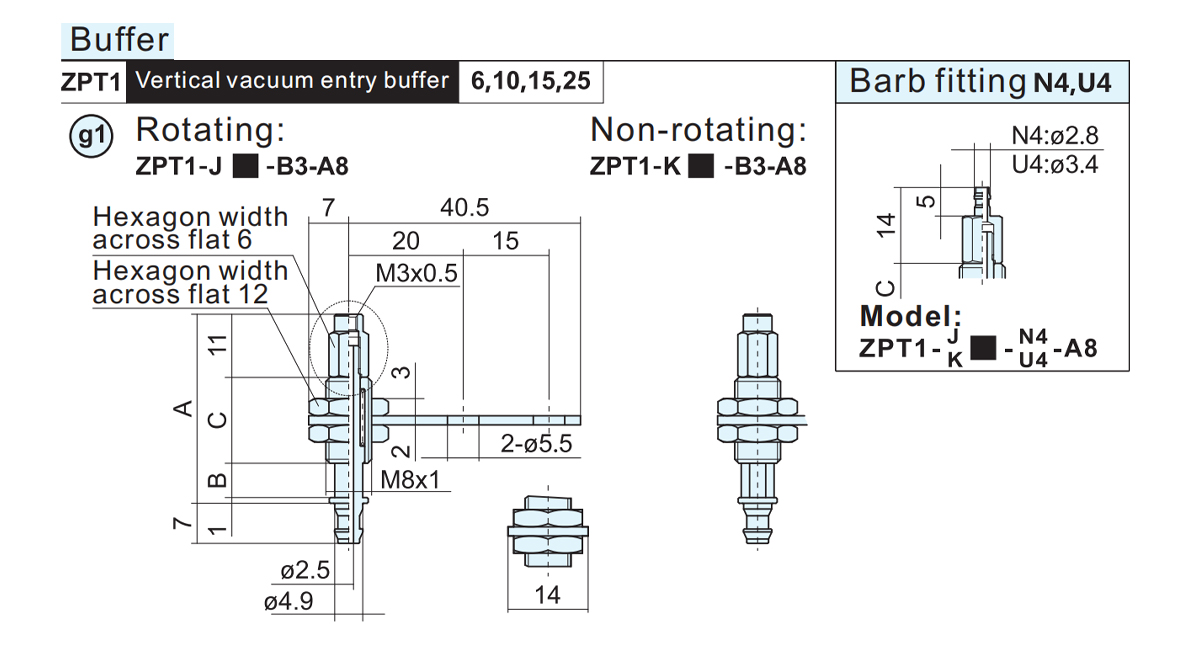

    Malli A B C ●Paino Sovellettava Pad
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei pyörivä (K) ■ Puskurin isku (mm): 6,10,15,25

    Malli A B C ●Paino Sovellettava Pad
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    Malli A B C Paino Sovellettava Pad
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■ Puskuriisku: 3,6

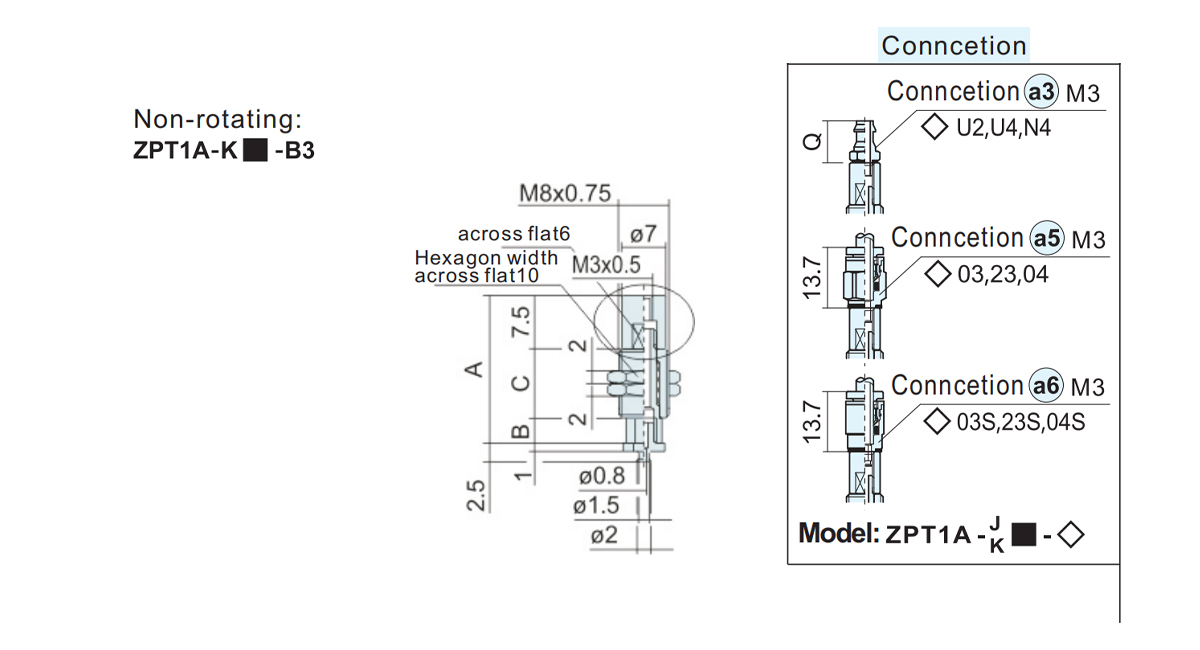

    Malli A B C Paino Sovellettava Pad
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
