ZP-sarjan tyhjiöimukuppi lukitusrenkaalla (Ø9 ~ Ø50) Toimittajat

Kotiin / Tuotteet / Tyhjiökomponentit / Tyhjiö-imukuppi / ZP-sarjan tyhjiöimukuppi lukitusrenkaalla, sovittimella ja puskurikannattimella / ZP-sarjan tyhjiöimukuppi lukitusrenkaalla (Ø9 ~ Ø50)

ZP-sarjan tyhjiöimukuppi lukitusrenkaalla (Ø9 ~ Ø50) ZP-sarjan tyhjiöimukuppi lukitusrenkaalla (Ø9 ~ Ø50)
  • ZP-sarjan tyhjiöimukuppi lukitusrenkaalla (Ø9 ~ Ø50)
  • ZP-sarjan tyhjiöimukuppi lukitusrenkaalla (Ø9 ~ Ø50)
ZP-sarjan tyhjiöimukuppi lukitusrenkaalla, sovittimella ja puskurikannattimella

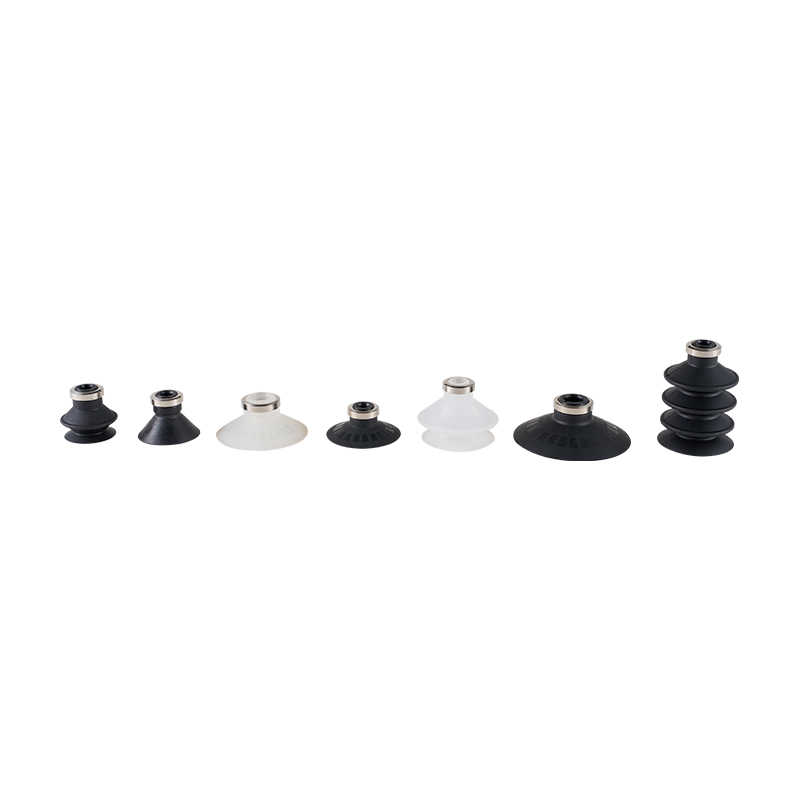

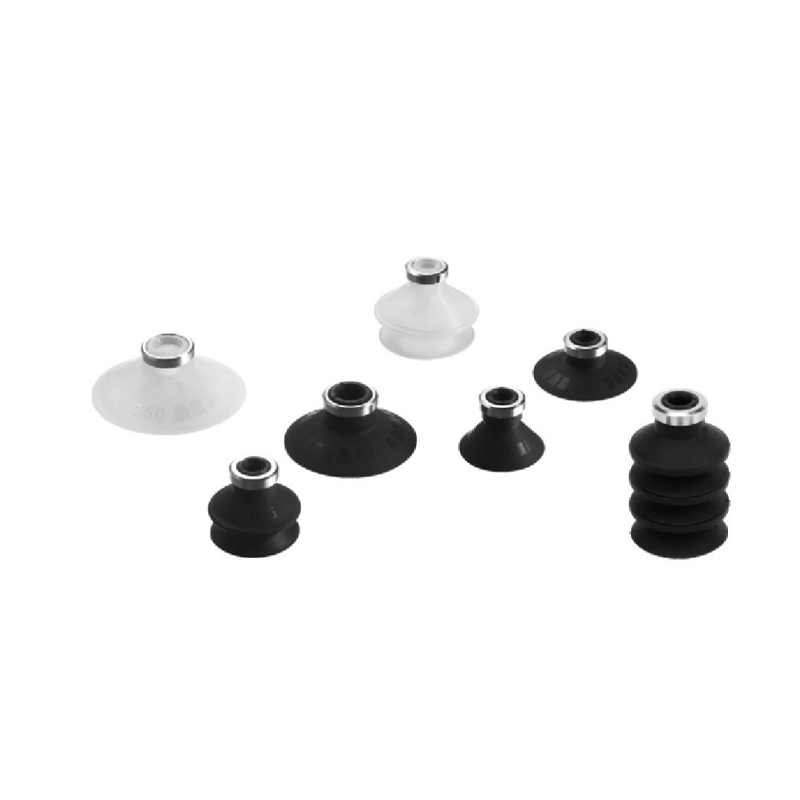

ZP-sarjan tyhjiöimukuppi lukitusrenkaalla (Ø9 ~ Ø50)

ZP-sarjan tyhjiöimukuppi lukitusrenkaalla (Ø9 ~ Ø50) on ydinkomponentti, joka on suunniteltu parantamaan tyhjiötartuntojen vakautta. Sen ainutlaatuinen rengasmainen lukitusrengasrakenne voi tehokkaasti rajoittaa työkappaleen vapautta adsorptioprosessin aikana ja tarjoaa luotettavan adsorptiosuojan erilaisille automatisoiduille käsittely- ja tarkkuuden paikannusskenaarioille.

Ydinominaisuudet:

Adsorptiomekanismi: Ainutlaatuinen rengasmainen lukkorengasrakenne muodostaa fyysisen rajoitteen työtilassa, vaimentaa merkittävästi työkappaleen poikkeamaa tai kiertotaipumusta, kun siihen kohdistuu voima, ja parantaa tartuntaprosessin suuntavakautta.

Parannettu adsorptiovarmuus: Lukitusrengasrakenne toimii yhteistyössä tyhjiön alipaineen kanssa muodostaen kaksinkertaisen suojamekanismin, joka vastustaa tehokkaasti ulkoisia häiriöitä (kuten kiihtyvyyttä, tärinää ja lieviä törmäyksiä) ja vähentää mahdollista vahingossa tapahtuvan irtoamisen riskiä.

Joustava kosketin ja tiivistys: Imukupin runko on yleensä valmistettu erityisistä elastisista materiaaleista, jotta varmistetaan mukautuva sovitus työkappaleen pintaan, muodostaa tehokkaan tyhjiötiivisteen ja mukautuu pieniin pinnan vaihteluihin.

Optimoitu ohuille/pienille esineille: Tämä kokosarja (Ø9 ~ Ø50) soveltuu erityisen hyvin ohuiden levymateriaalien, pienten tarkkuusosien tai kevyiden, sileäpintaisten työkappaleiden tarttumiseen. Lukitusrengasrakenne on erityisen kriittinen sellaisille työkappaleille, jotka siirtyvät helposti tai joihin ilmavirta vaikuttaa.

Suunnittelusovelluksen universaalisuus: Sitä käytetään laajalti skenaarioissa, jotka vaativat suunnattua kiinnitystä tai pyörimisen estävää käsittelyä. Sitä käytetään yleisesti elektroniikkakomponenttien kokoonpanossa, pienten ruiskuvaluosien lajittelussa, ohutlevymateriaalin (metalli/ei-metalli) kuljetuksessa, pakkausautomaatiossa ja muissa prosessilinkeissä.

Tekniset tiedot kattavat yleiset tarpeet: Tarjottu halkaisijaalue kattaa yleiset pienten ja keskikokoisten työkappaleiden tartuntakokostandardit automaatioalalla, mikä on kätevää suunnittelun valinnassa ja sovittamisessa.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：ZP-sarjan tyhjiöimukuppi napsautusrenkaalla, sovittimella ja puskurikannattimella (Ø9 ~ Ø50)
SEURAAVA：Ei seuraavaa artikkelia

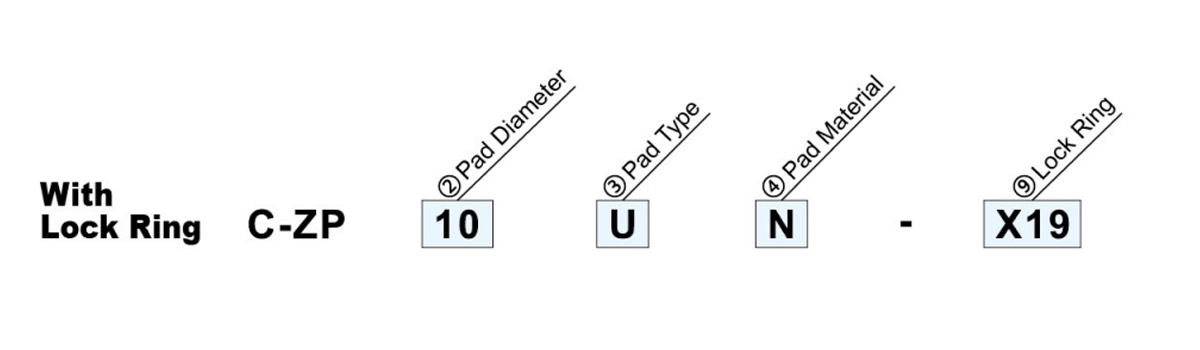

  • ②Pad-halk. (mm)/③Pad Type☆ E* F* G* ④Materiaali     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Silikoni kumia
    U Litteä tyyppi - ● ● - ● ● ● - ● ● ● *Katso materiaali sivulta 4.
    C Litteä tyyppi With Ribs - ● ● - ● ● ● - ● ● ●
    D Syvä - ● - - ● - ● - - ● - ⑨ Materiaali
    B 2-vaiheinen palkeet - ● ● - ● ● ● - ● ● ● Ei Lukitusrenkaalla
    J 34-vaiheinen palkeet ● - - ● ● - ● ● - - - X19 Ilman lukkorengasta

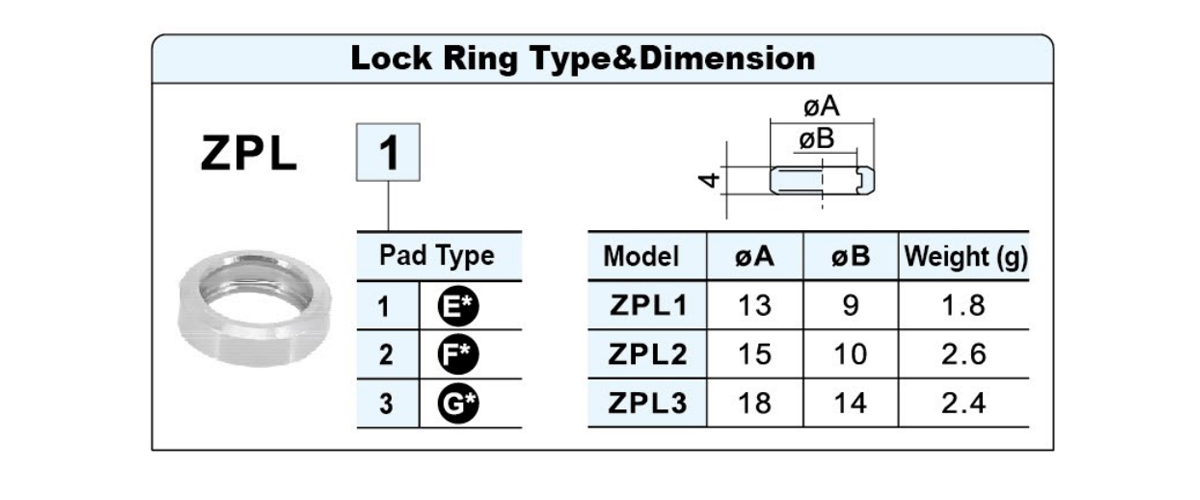

    ●Samat alkukirjaimet osoittavat, että lukkorengas ja sovitin ovat keskenään vaihdettavissa.

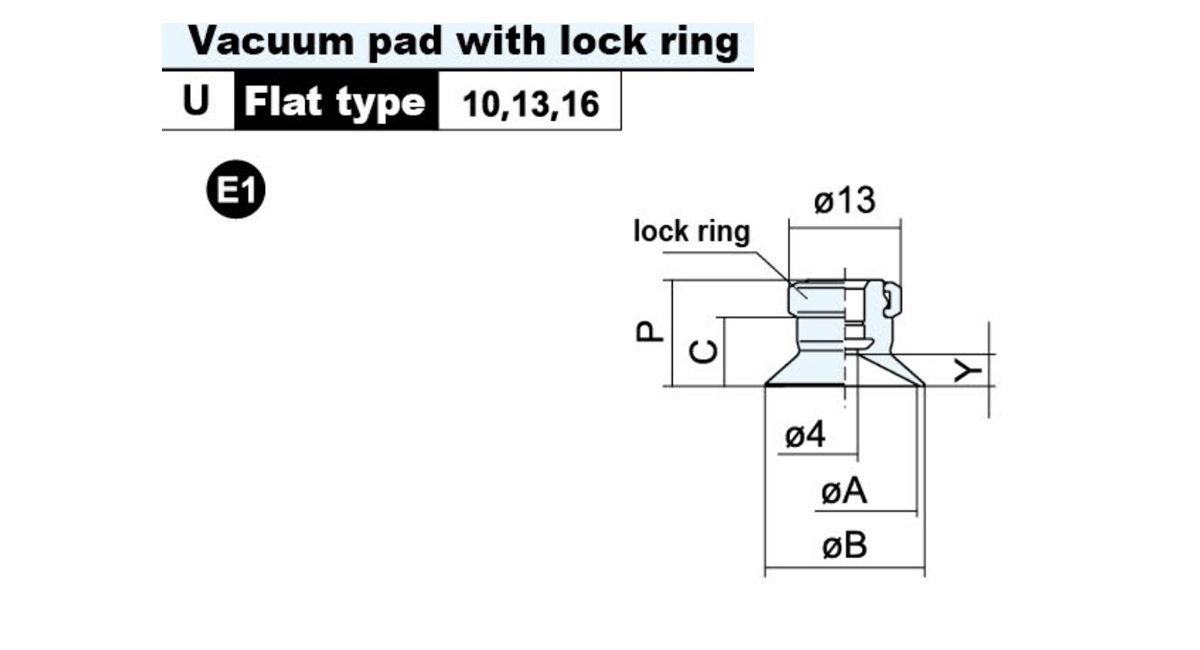

  • Malli ØA ØB C P Y Paino (g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

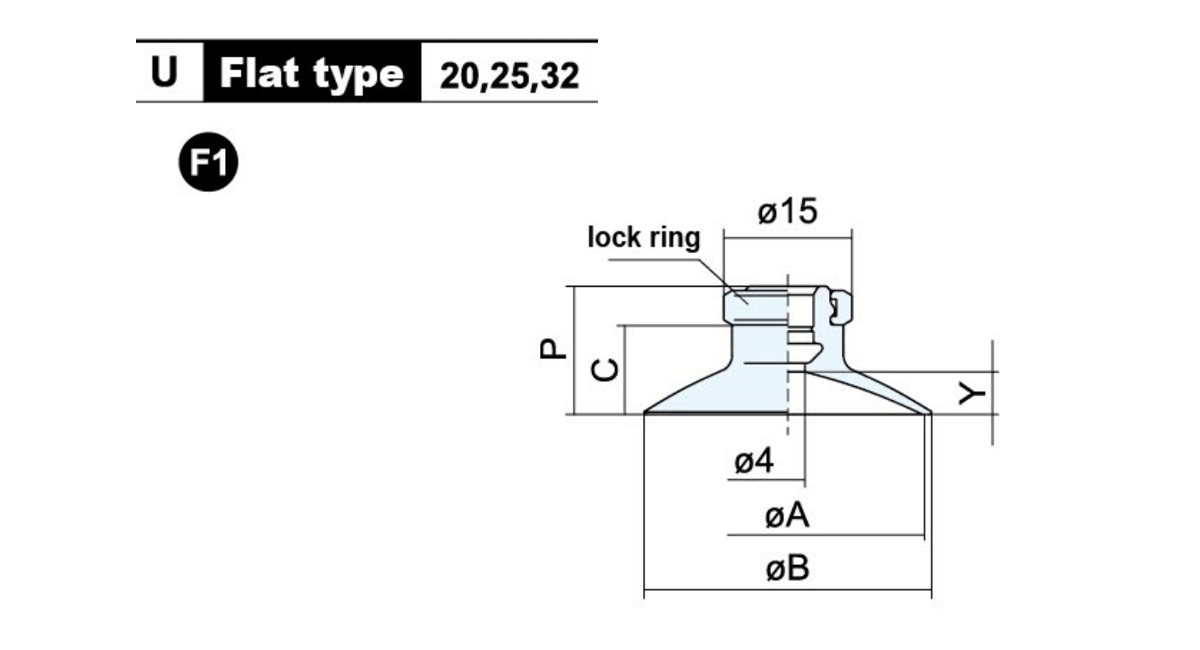

    Malli ØA ØB C P Y Paino (g)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

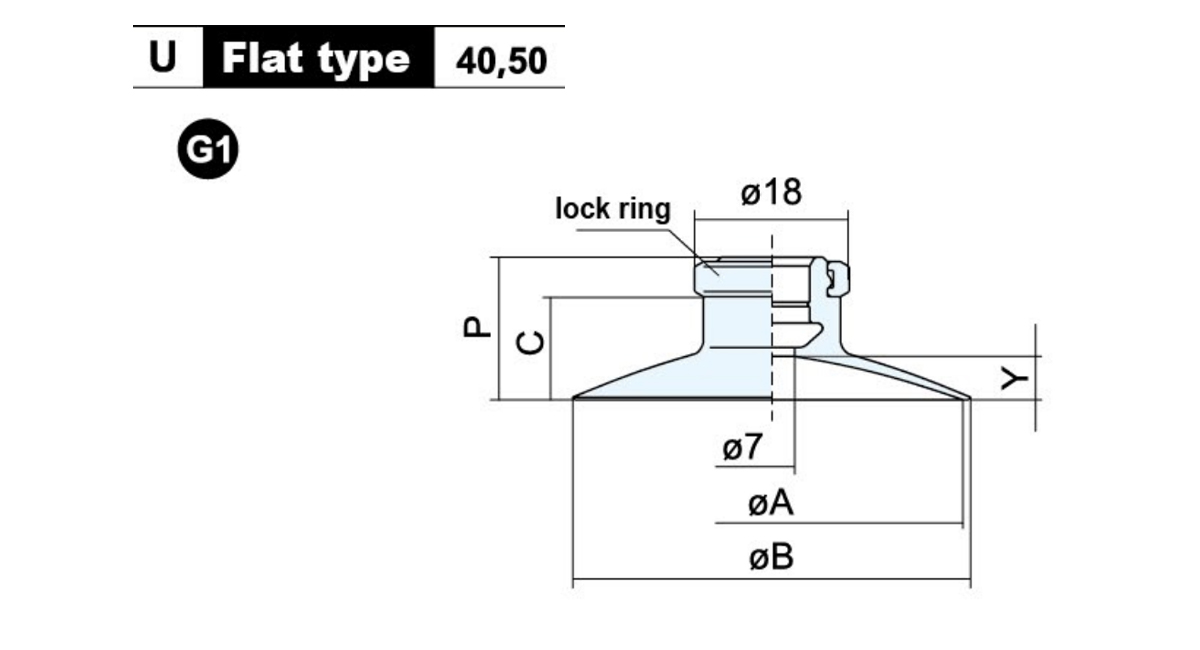

    Malli ØA ØB C P Y Paino (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

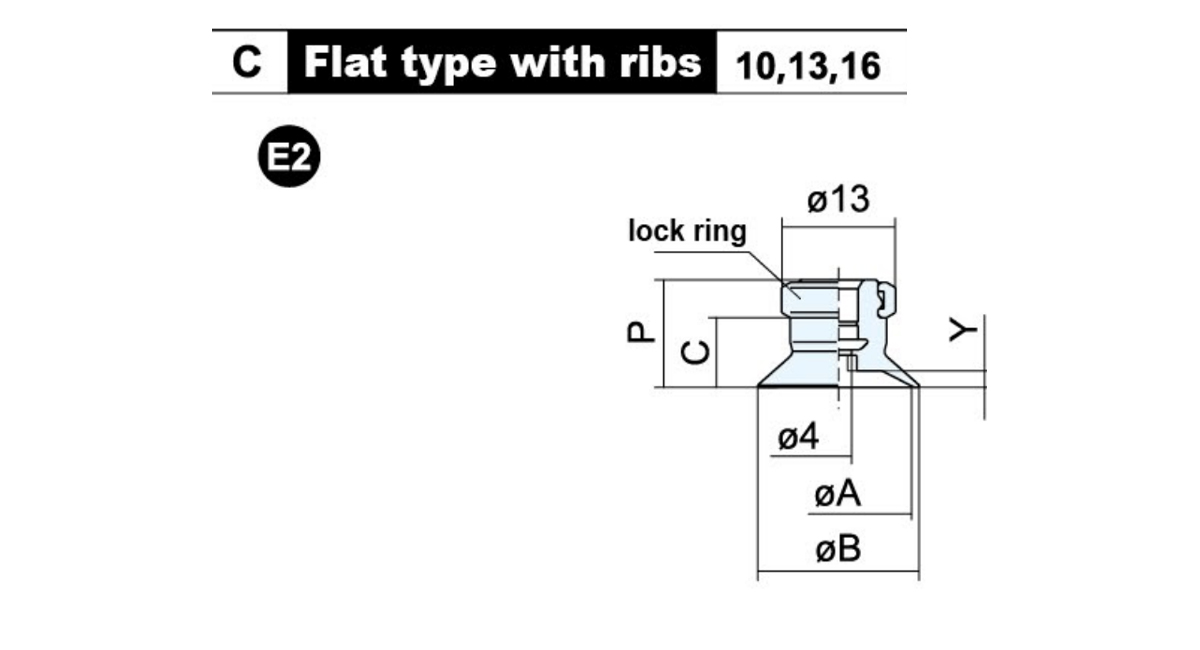

    Malli ØA ØB C P Y Paino (g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

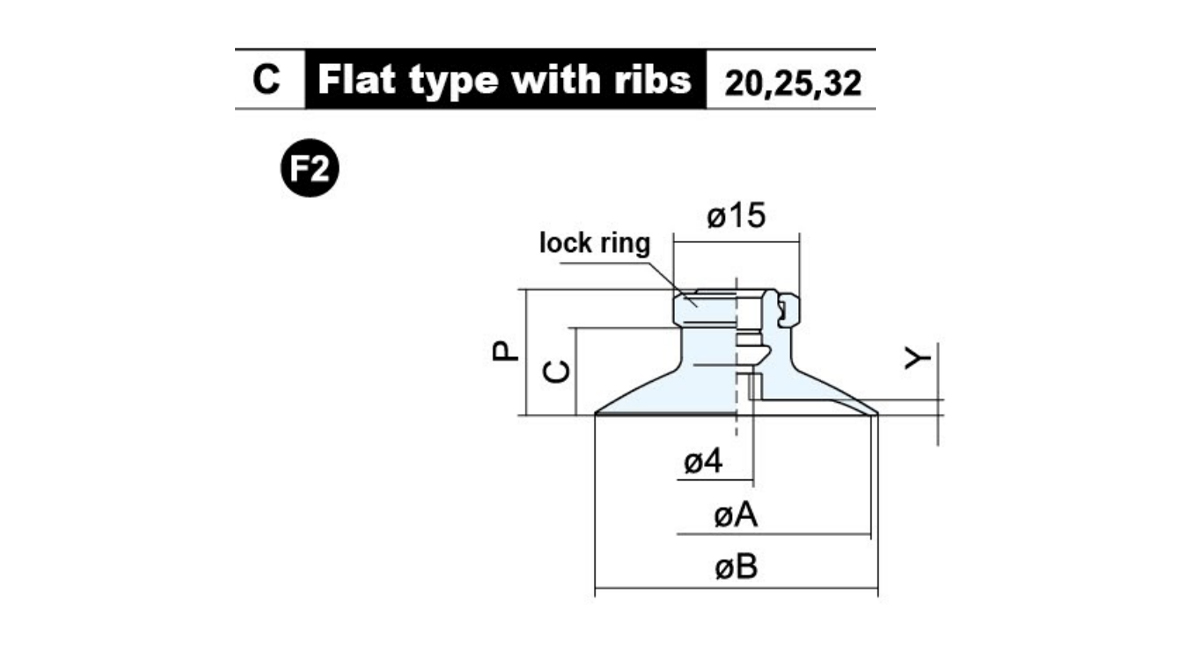

    Malli ØA ØB C P Y Paino (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

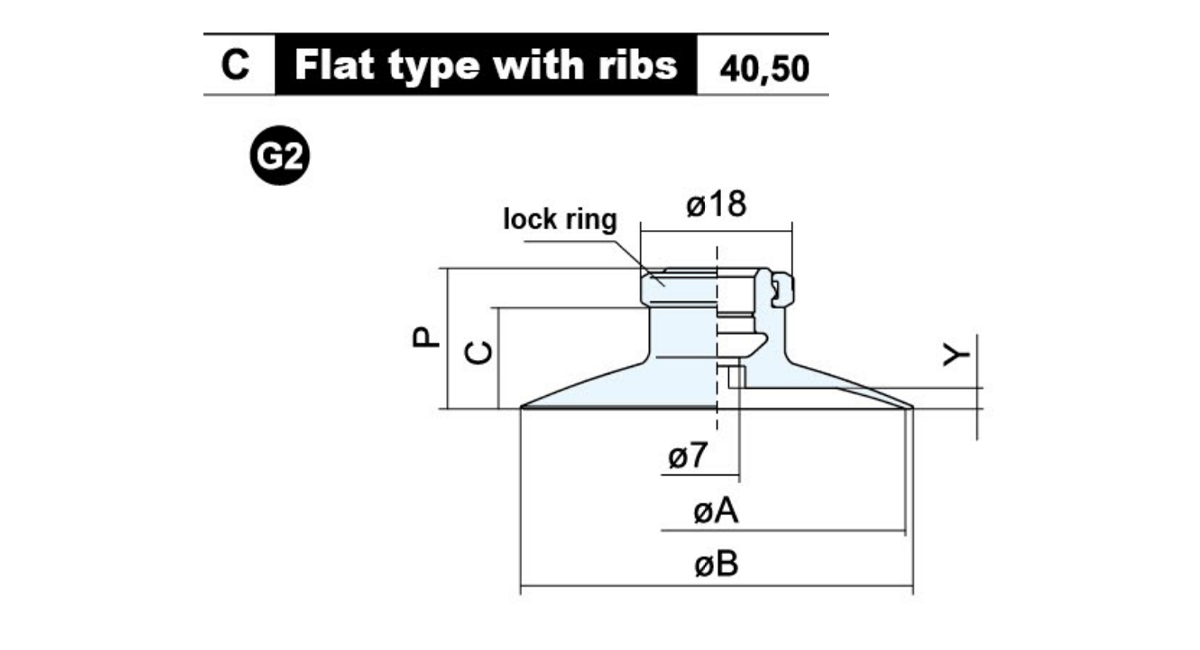

    Malli ØA ØB C P Y Paino (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

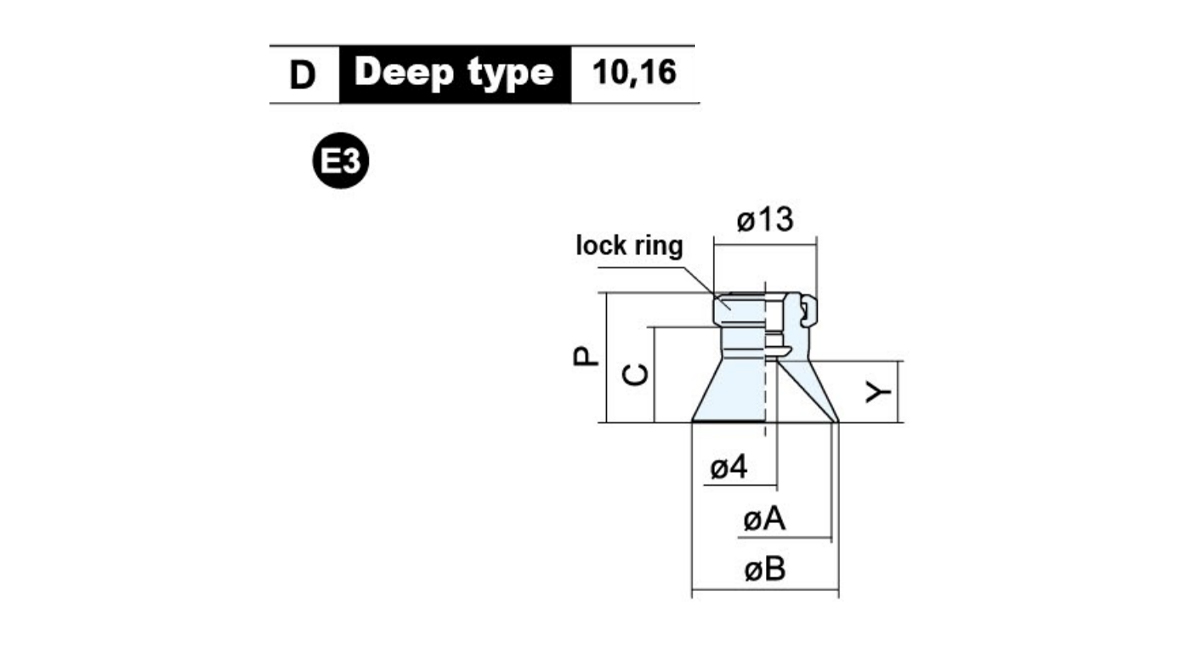

    Malli ØA ØB C P Y Paino (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

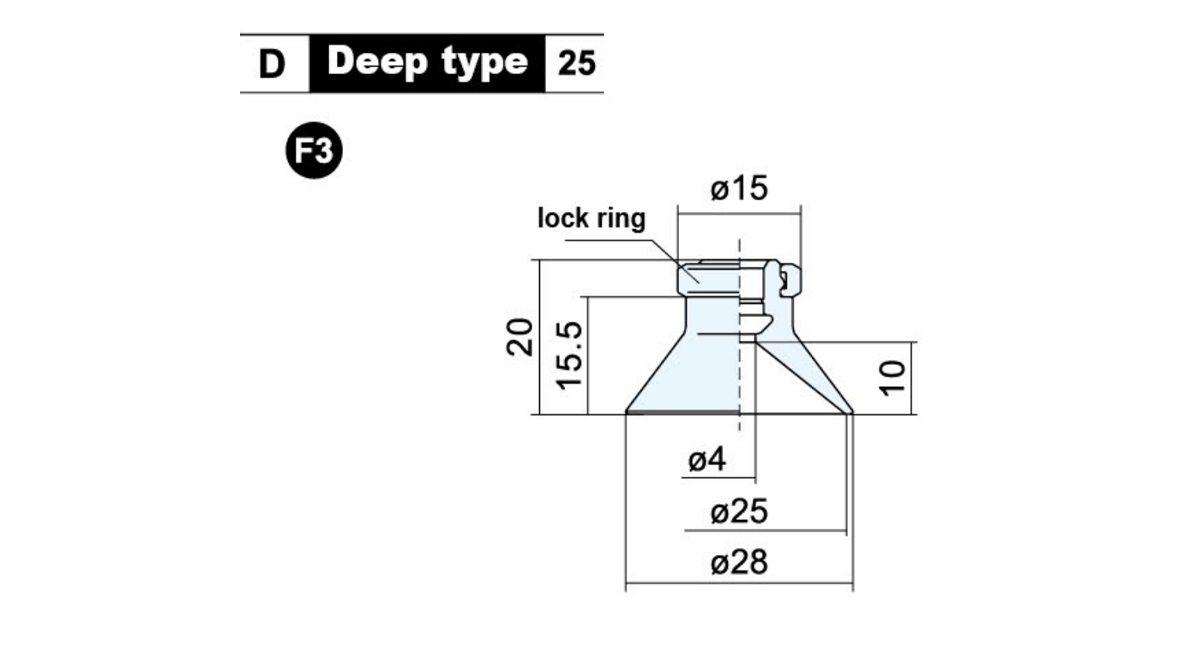

    Malli Paino (g)
    C-ZP25D□ 4.9

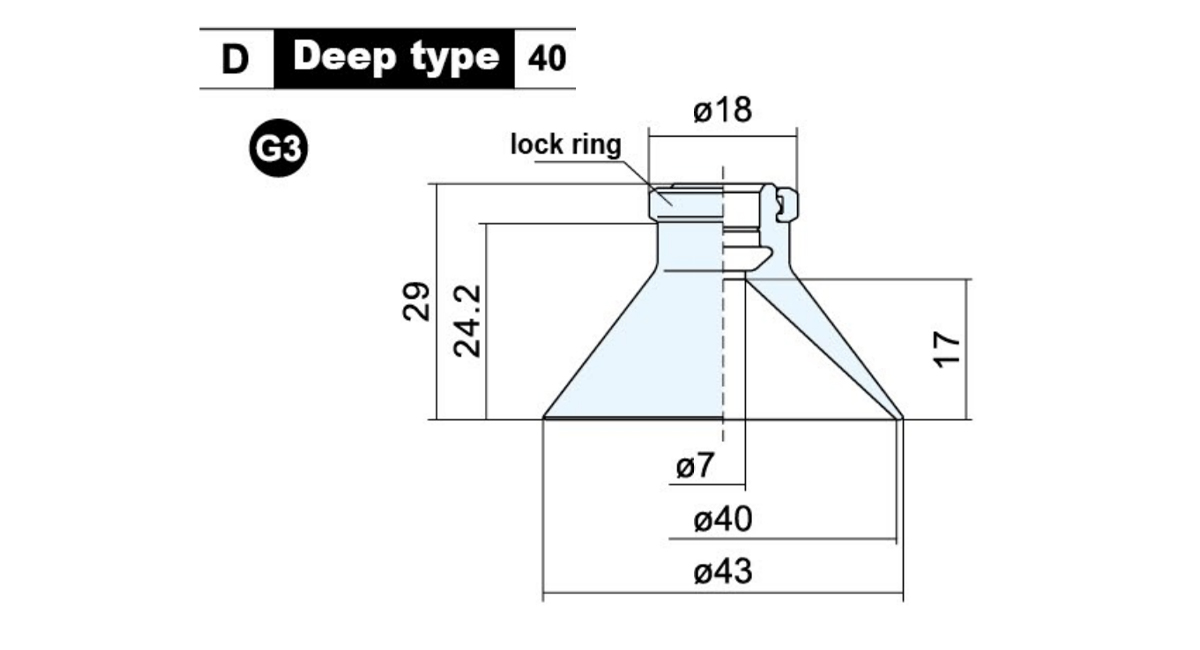

    Malli Paino (g)
    C-ZP40D□ 9.3

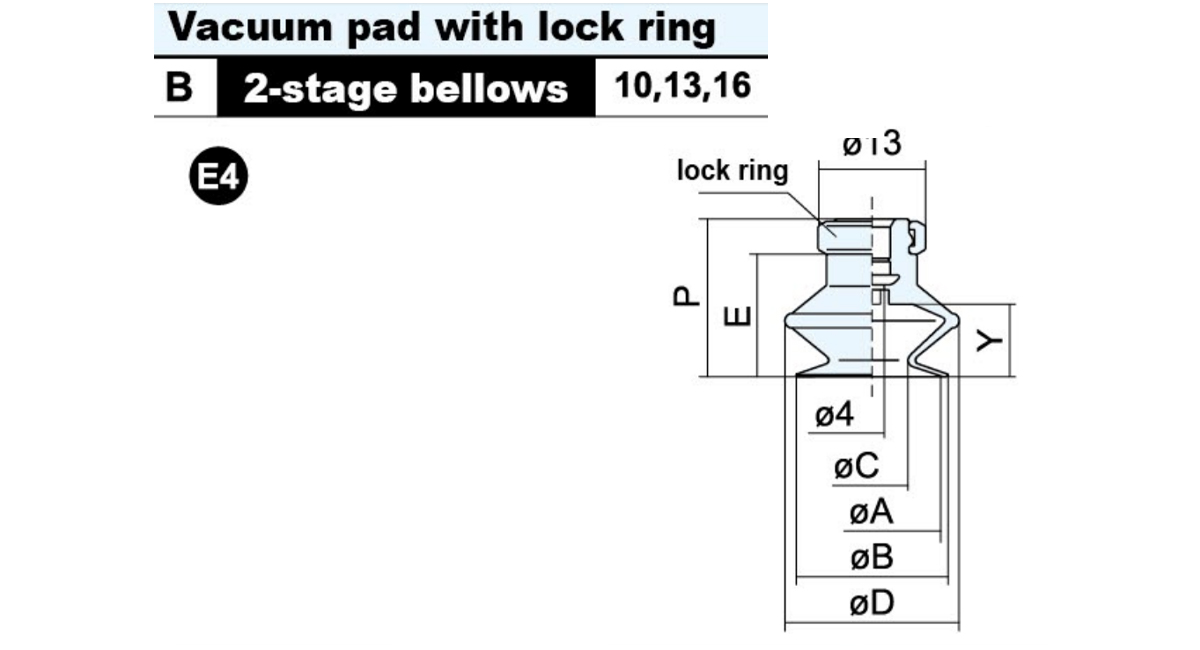

    Malli ØA ØB ØC ØD E P Y Paino (g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

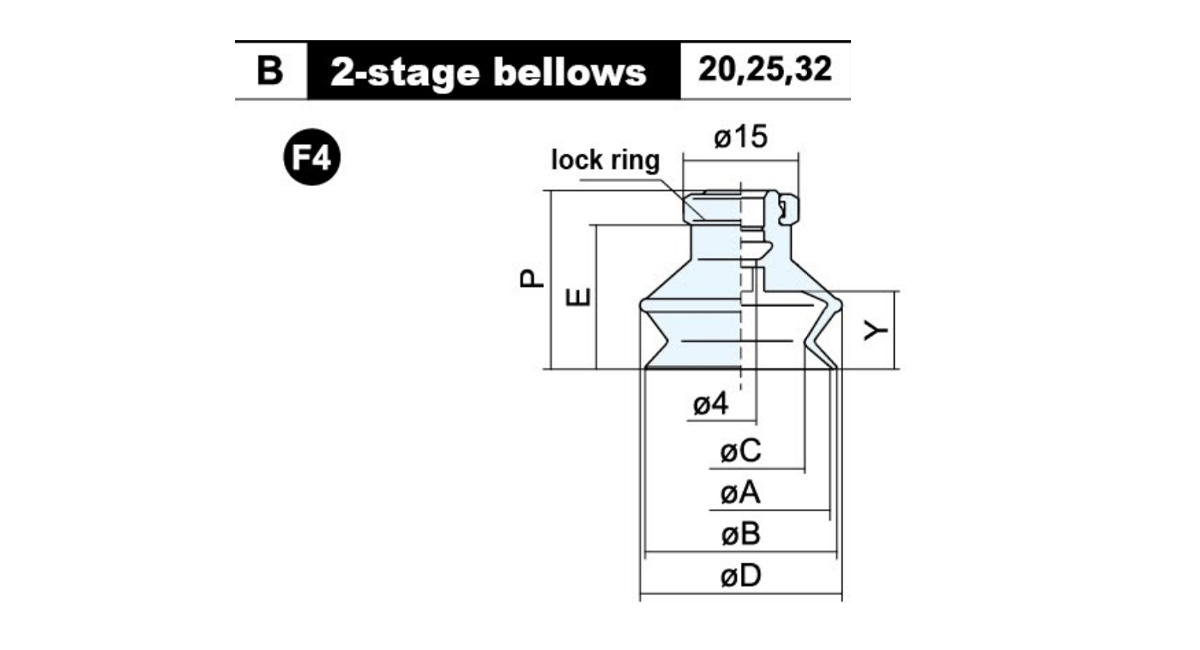

    Malli ØA ØB ØC ØD E P Y Paino (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

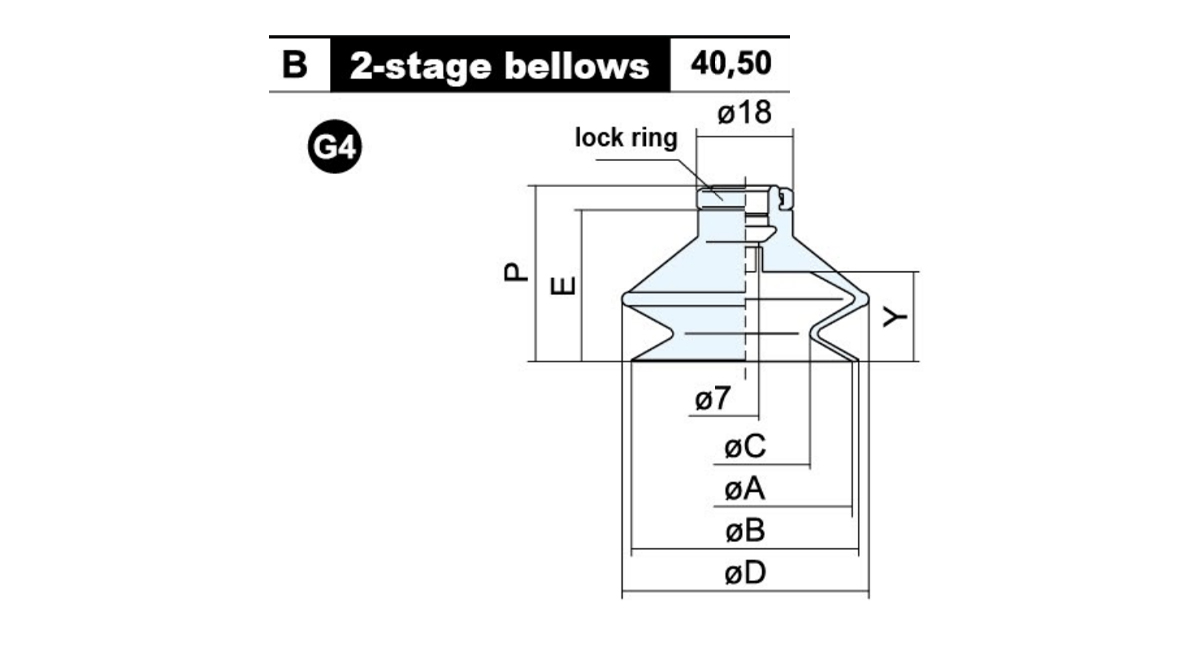

    Malli ØA ØB ØC ØD E P Y Paino (g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

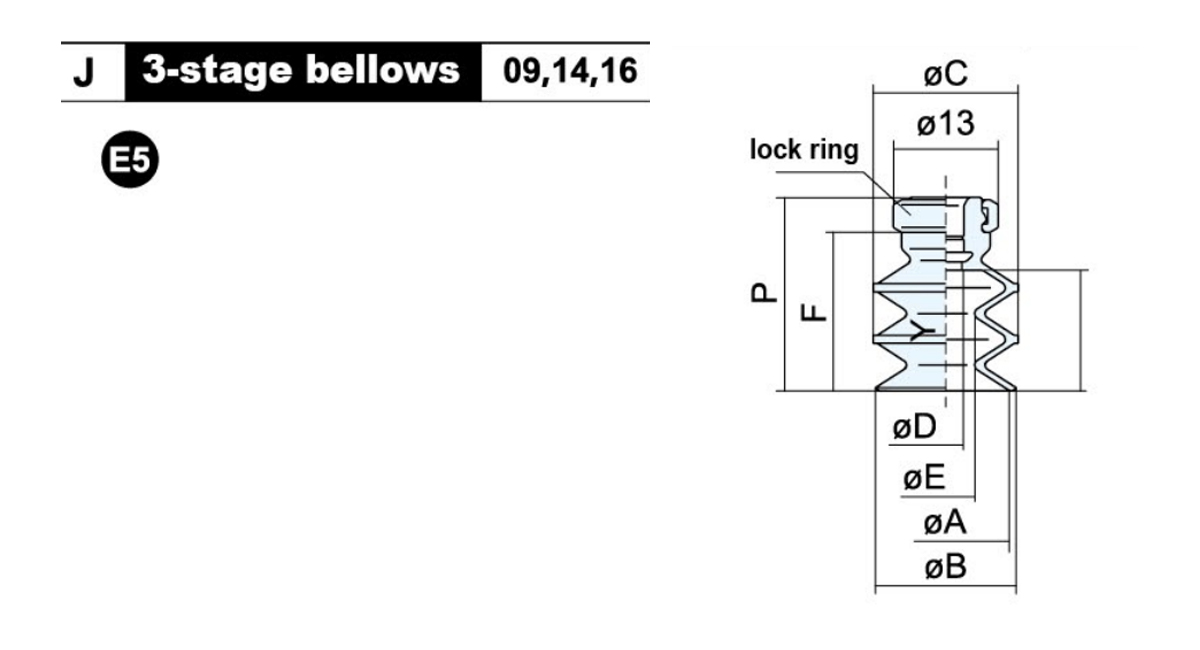

    Malli ØA ØB ØC ØD ØE F P Y Paino (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

    Malli ØA ØB ØC ØE F P Y Paino (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

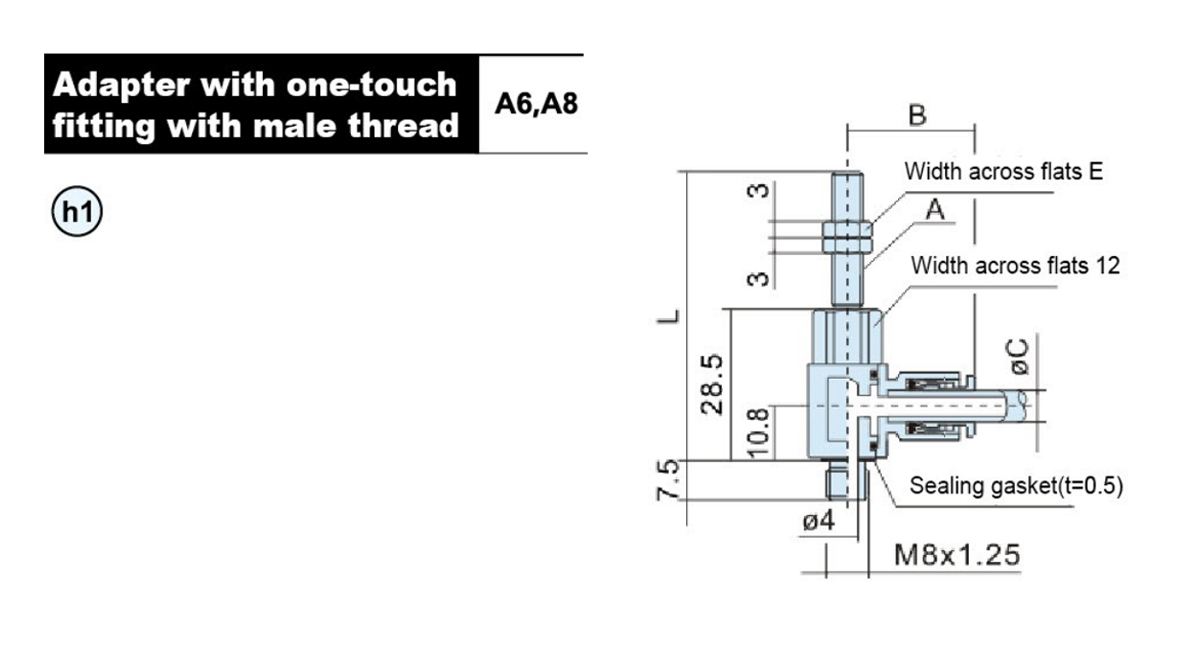

    Malli A B ØC E L Paino (g)
    ZPRL-04-A6 M6 × 1,0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8 × 1,0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

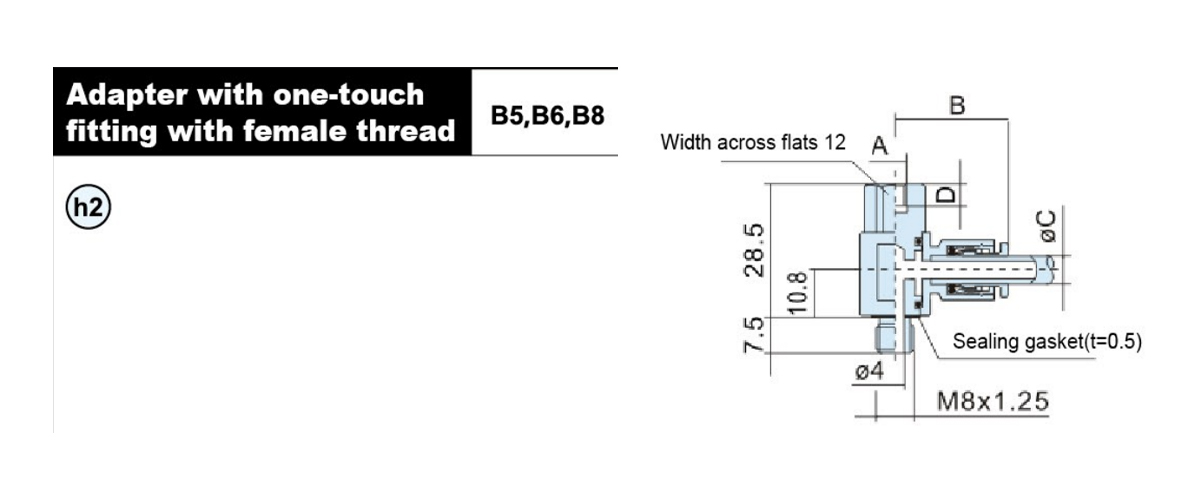

    Malli A B ØC D Paino (g)
    ZPRL-04-B5 M5 × 0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6 × 1,0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8 × 1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

    ØD Malli ØB H L Q Paino (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

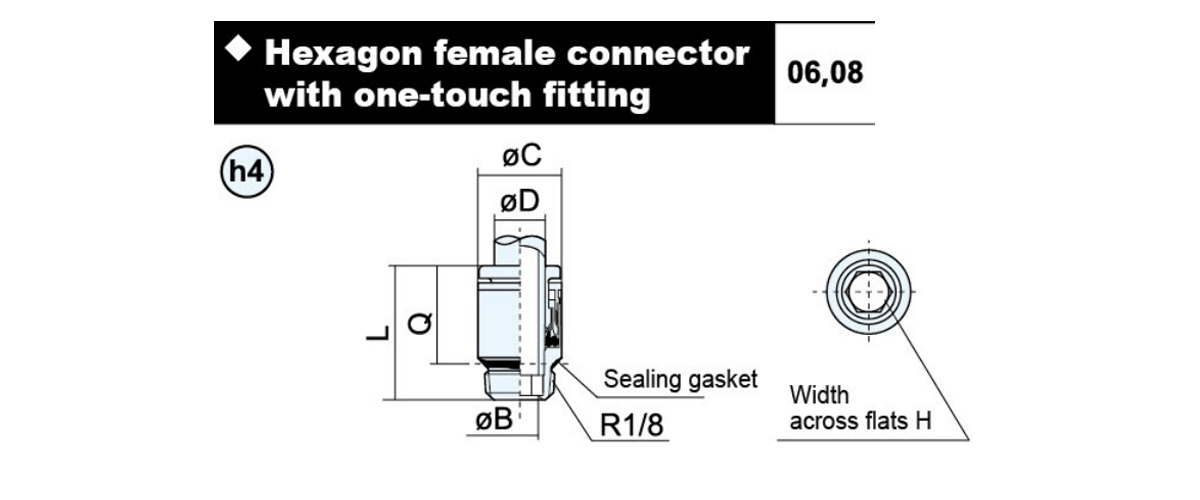

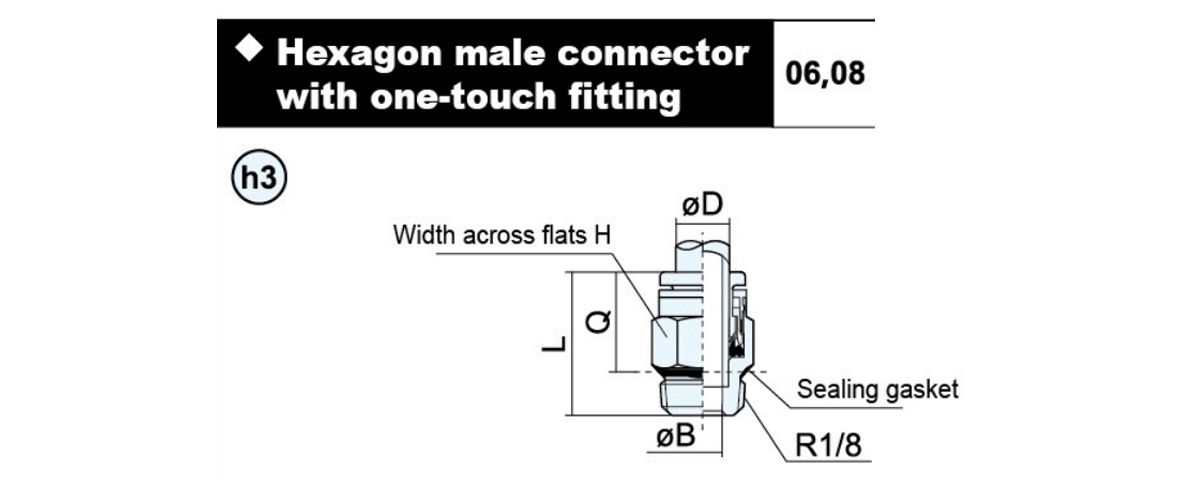

    ØD Malli ØB C H L Q Paino (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

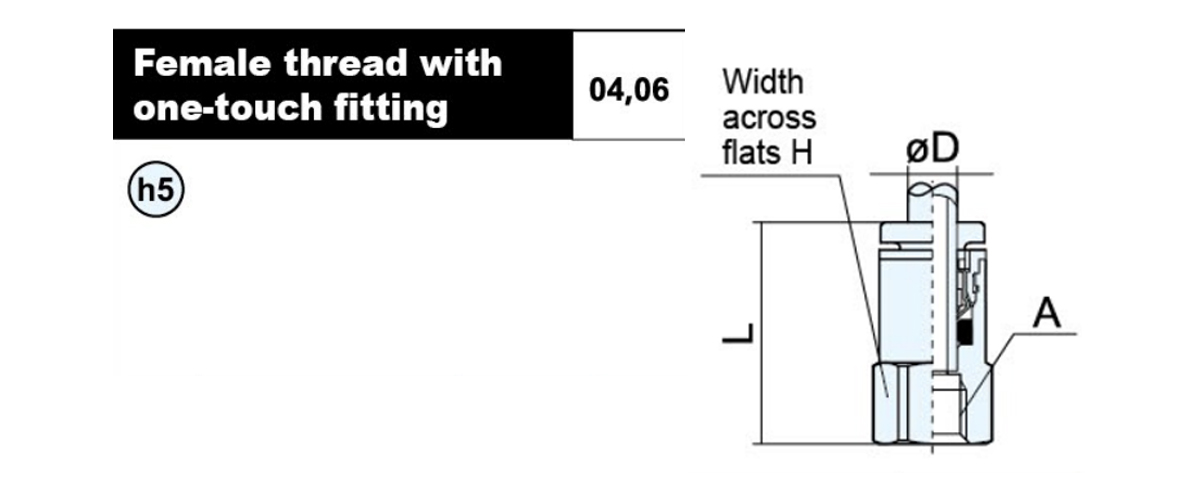

    ØD Malli A H L Paino (g)
    4 KJF04-M5-B M5 × 0,8 8 18.8 3.8
    KJF04-M6-B M6 × 1,0 19.3 3.2
    6 KJF06-M5-B M5 × 0,8 10 18 5.2
    KJF06-M6-B M6 × 1,0 20 6.6
    KJF06-M8-B M8 × 1,0 12 21 9.6

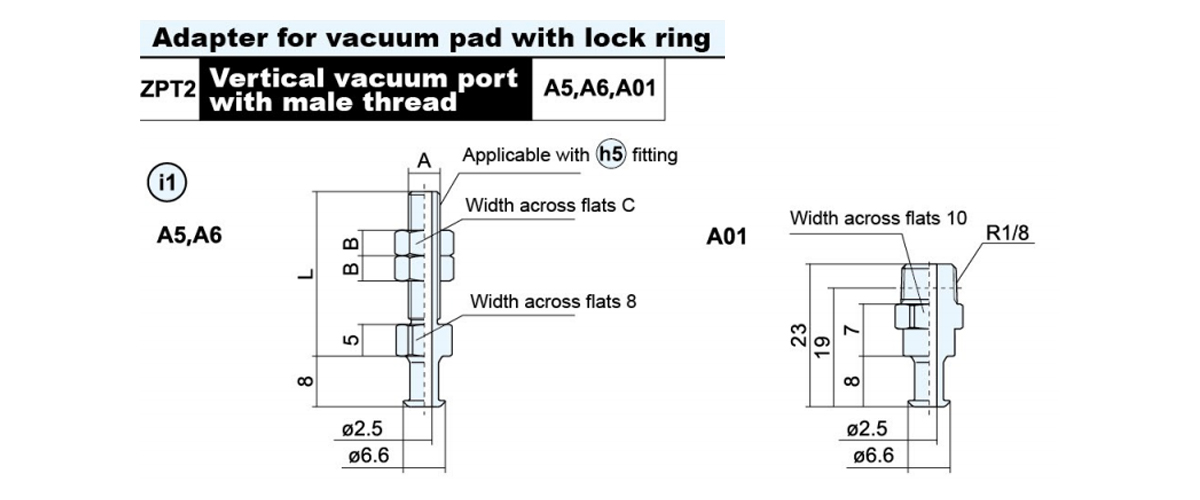

    Sovitinmalli A B C L Paino (g) Sovellettava Pad
    ZPT2-A5 M5 × 0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6 × 1,0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

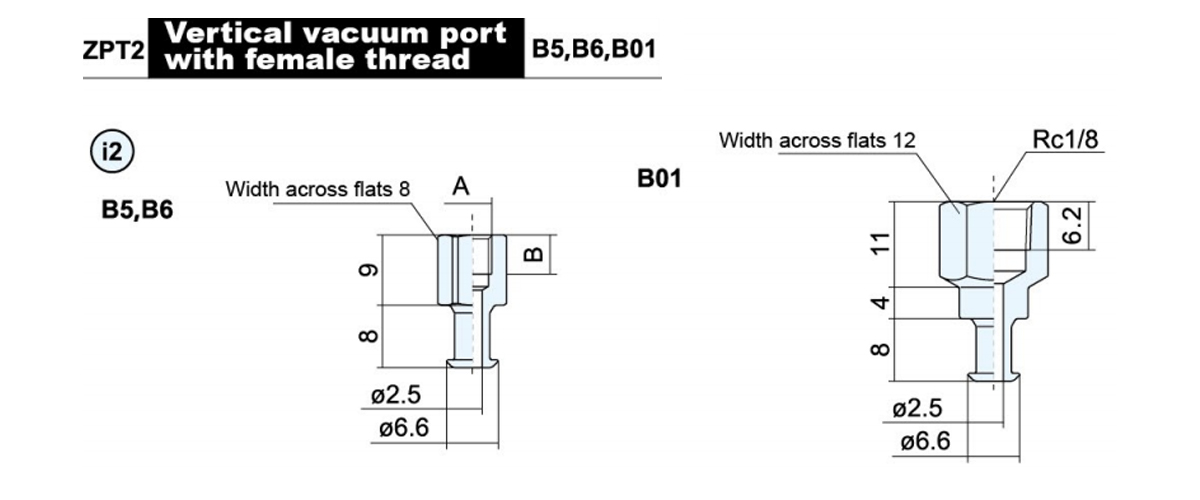

    Sovitinmalli A B Paino (g) Sovellettava Pad
    ZPT2-B5 M5 × 0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6 × 1,0 6 3.7
    ZPT2-B01 - - 9

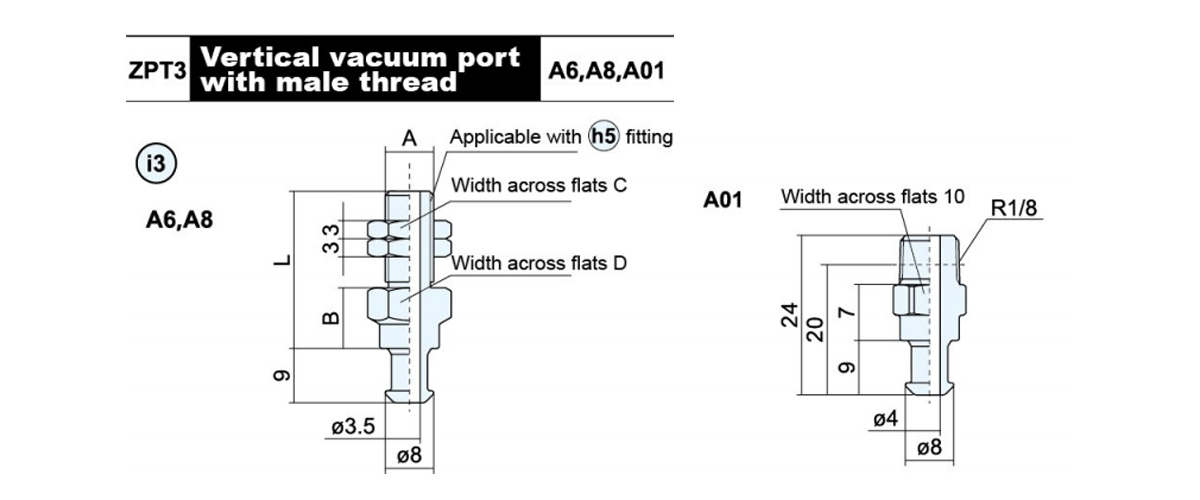

    Sovitinmalli A B C D L Paino (g) Sovellettava Pad
    ZPT3-A6 M6 × 1,0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8 × 1,0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

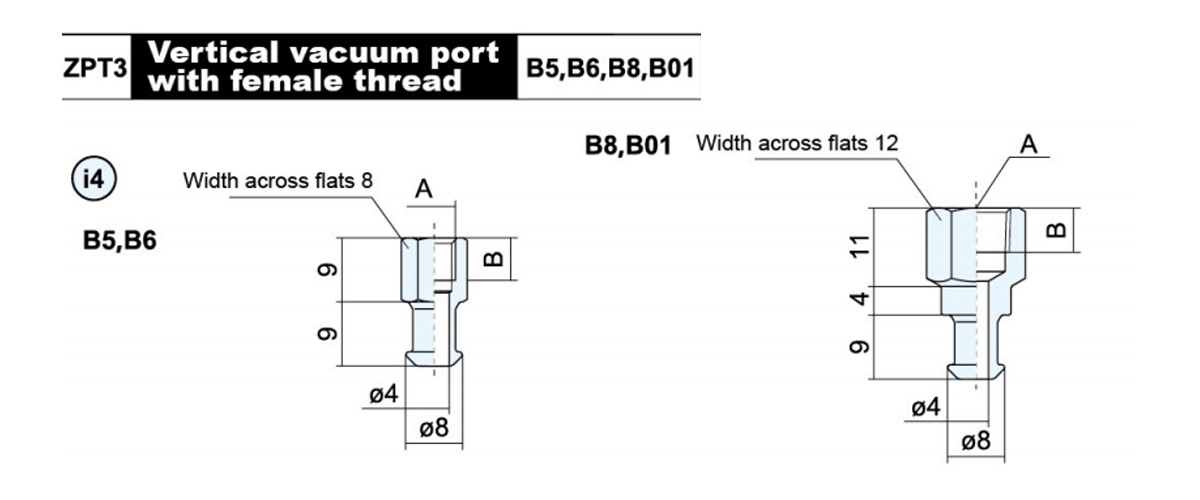

    Sovitinmalli A B Paino (g) Sovellettava Pad
    ZPT3-B5 M5 × 0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6 × 1,0 6 4.3
    ZPT3-B8 M8 × 1,25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

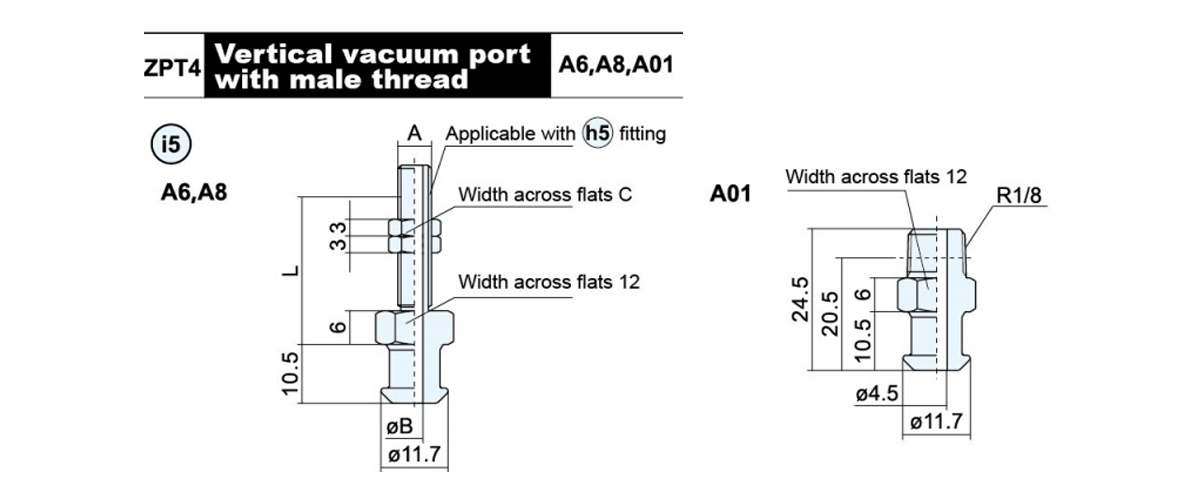

    Sovitinmalli A ØB C L Paino (g) Sovellettava Pad
    ZPT4-A6 M6 × 1,0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8 × 1,0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

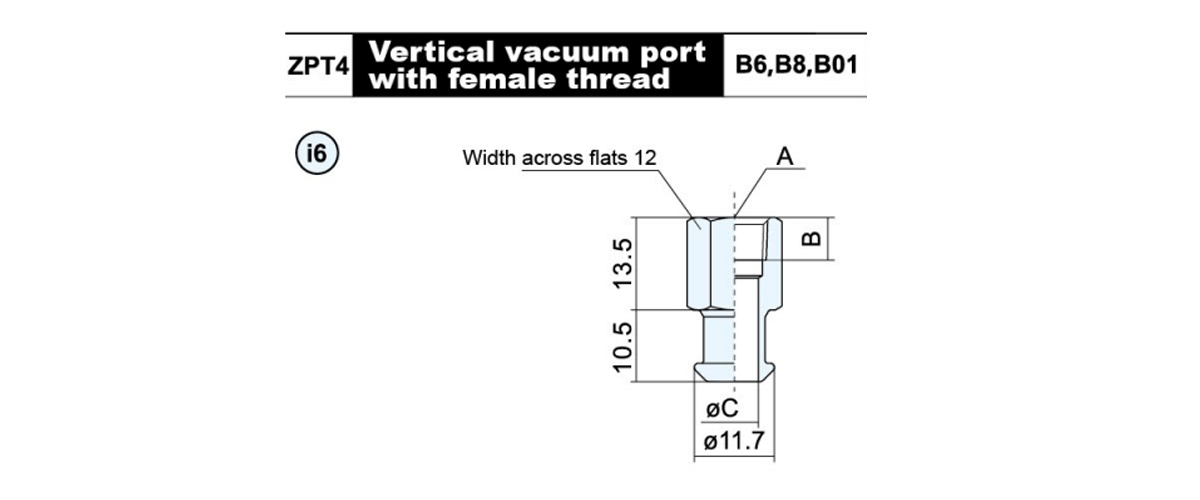

    Sovitinmalli A B ØC Paino (g) Sovellettava Pad
    ZPT4-B6 M6 × 1,0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8 × 1,25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

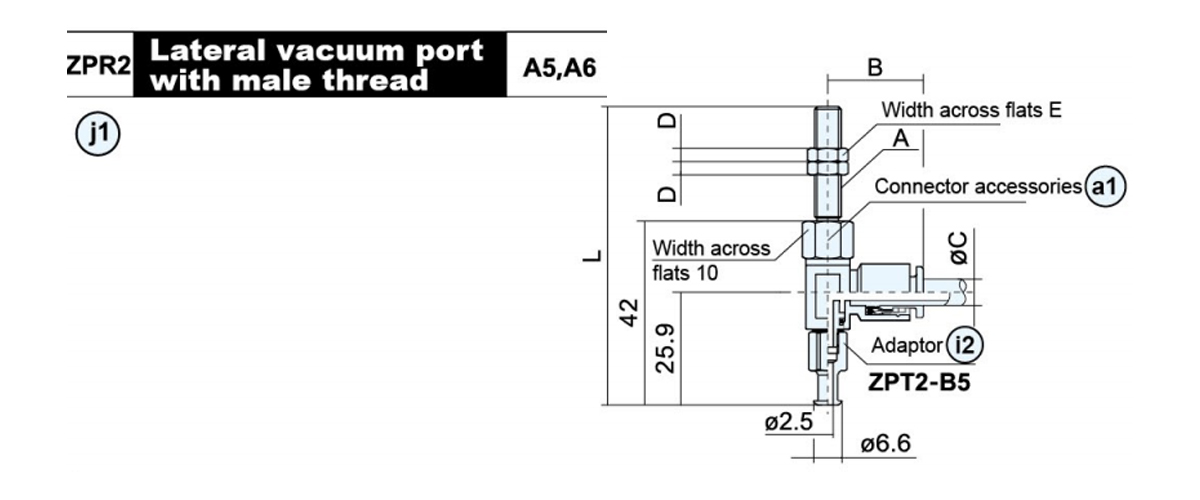

    Sovitinmalli A B ØC D E L Paino (g) Malli of connector
    tarvikkeet     		Sovellettava Pad
    ZPR2-04-A5 M5 × 0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6 × 1,0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

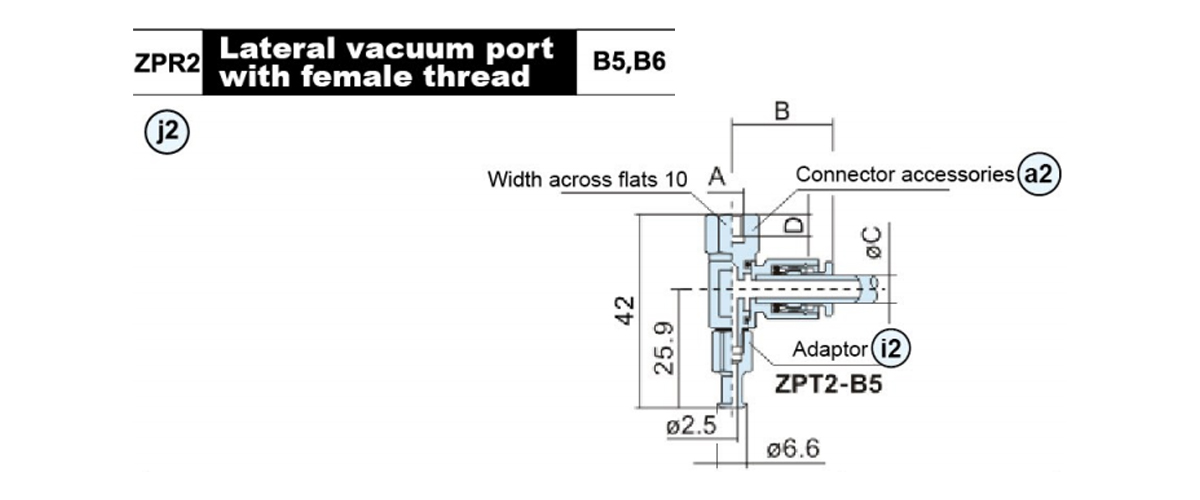

    Sovitinmalli A B ØC D Paino (g) Malli of connector
    tarvikkeet     		Sovellettava Pad
    ZPR2-04-B5 M5 × 0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6 × 1,0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

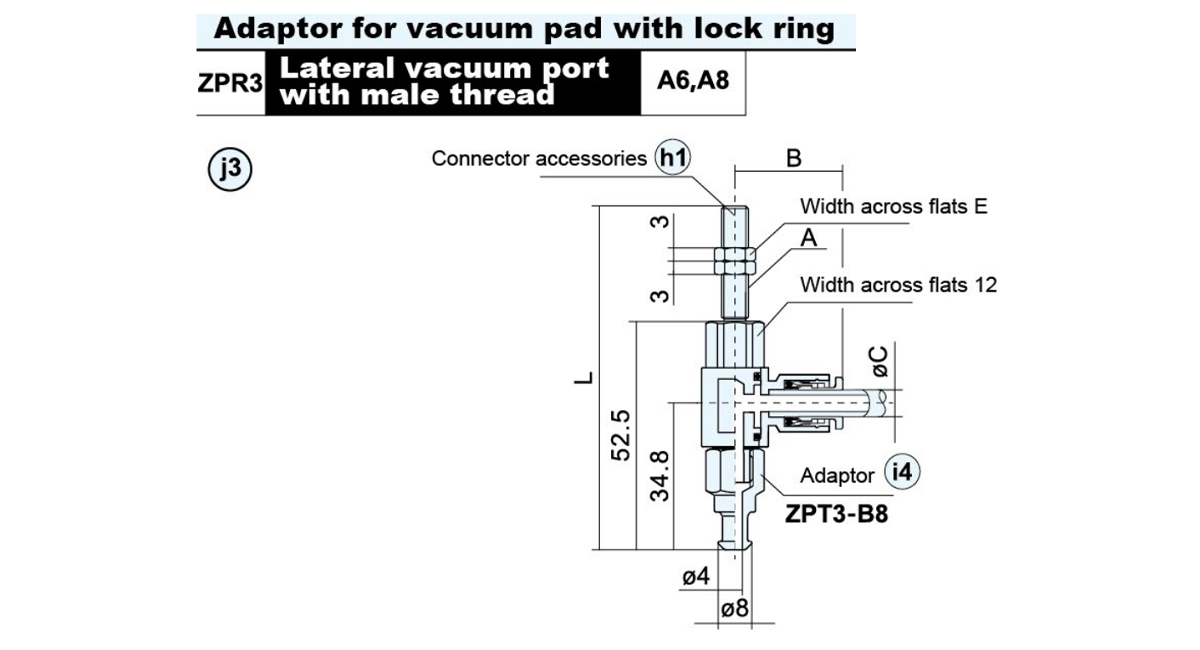

    Malli A B ØC E L Paino (g) Sovellettava Pad
    ZPR3-04-A6 M6 × 1,0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8 × 1,0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

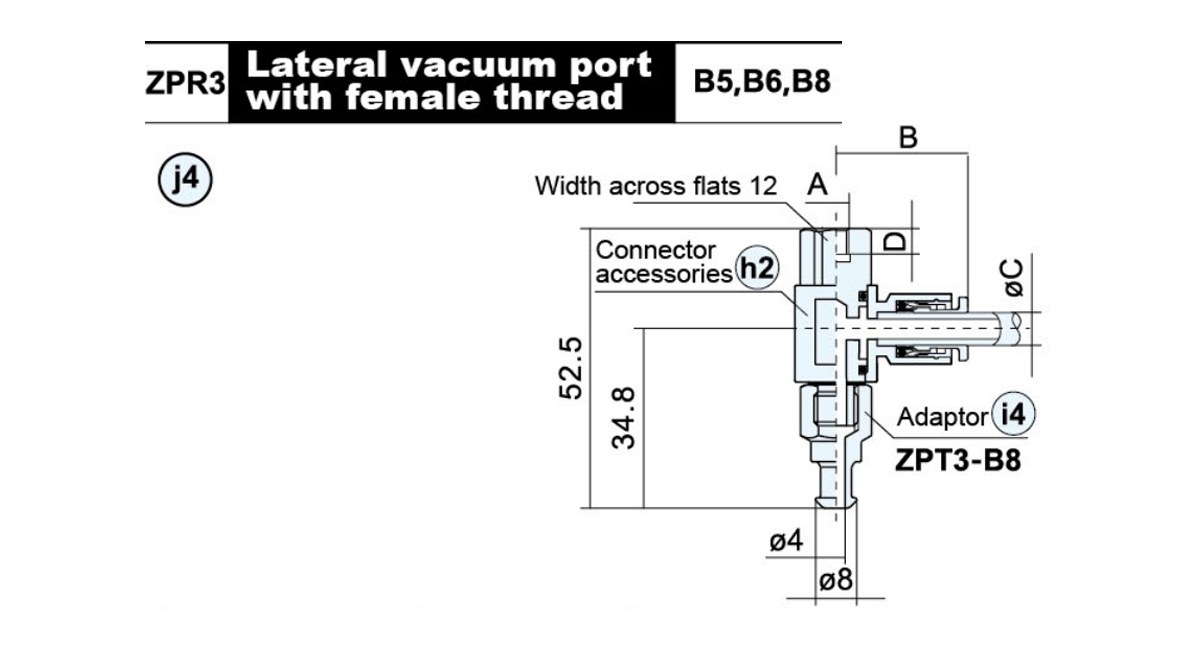

    Malli A B ØC D Paino (g) Sovellettava Pad
    ZPR3-04-B5 M5 × 0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6 × 1,0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8 × 1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

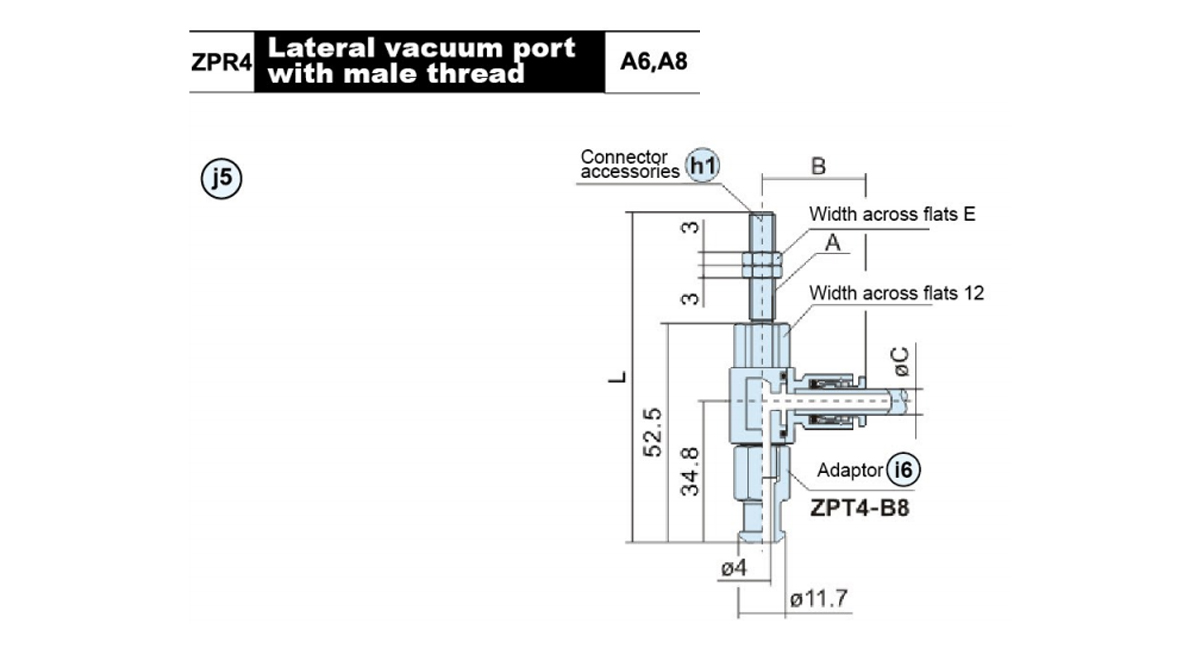

    Malli A B ØC E L Paino (g) Sovellettava Pad
    ZPR4-06-A6 M6 × 1,0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8 × 1,0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

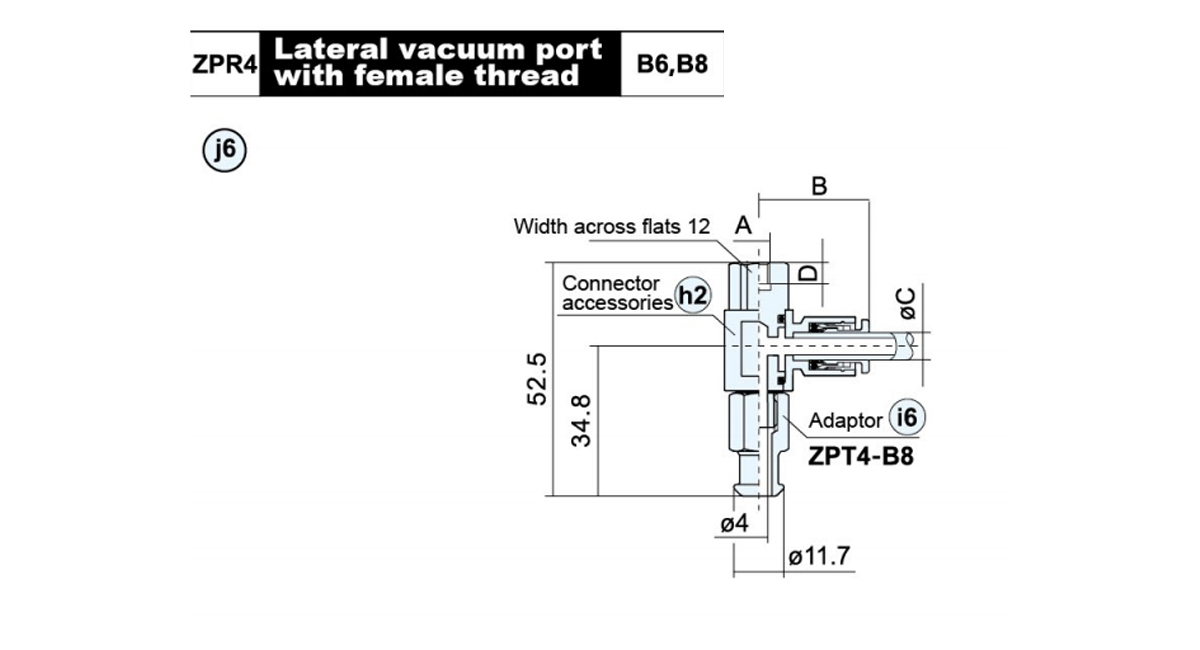

    Malli A B ØC D Paino (g) Sovellettava Pad
    ZPR4-06-B6 M6 × 1,0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8 × 1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

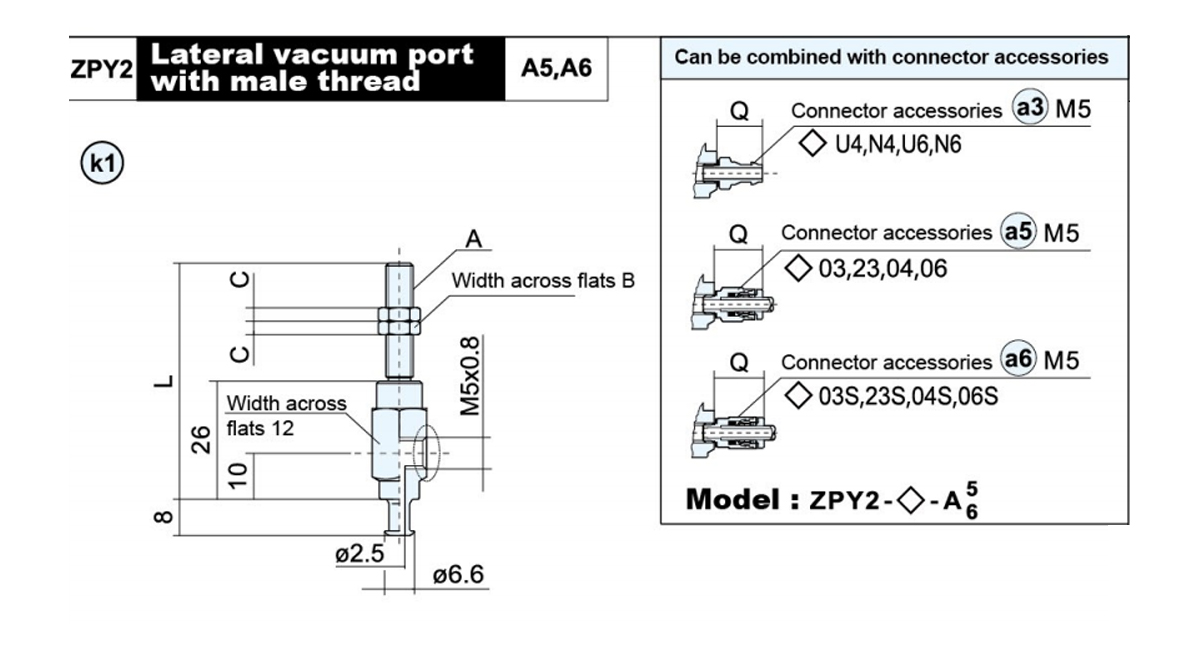

    Malli A B C L Paino (g) Sovellettava Pad
    ZPY2-B5-A5 M5 × 0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6 × 1,0 8 3 52 28.4

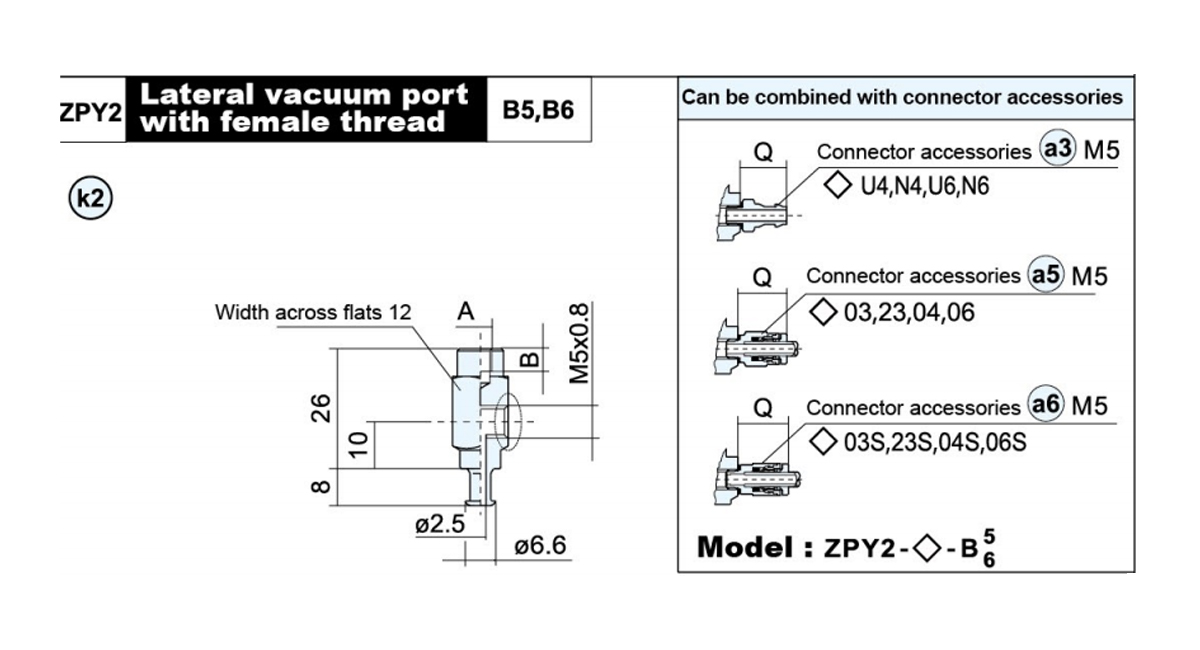

    Malli A B Paino (g) Sovellettava Pad
    ZPY2-B5-B5 M5 × 0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6 × 1,0 6 20.6

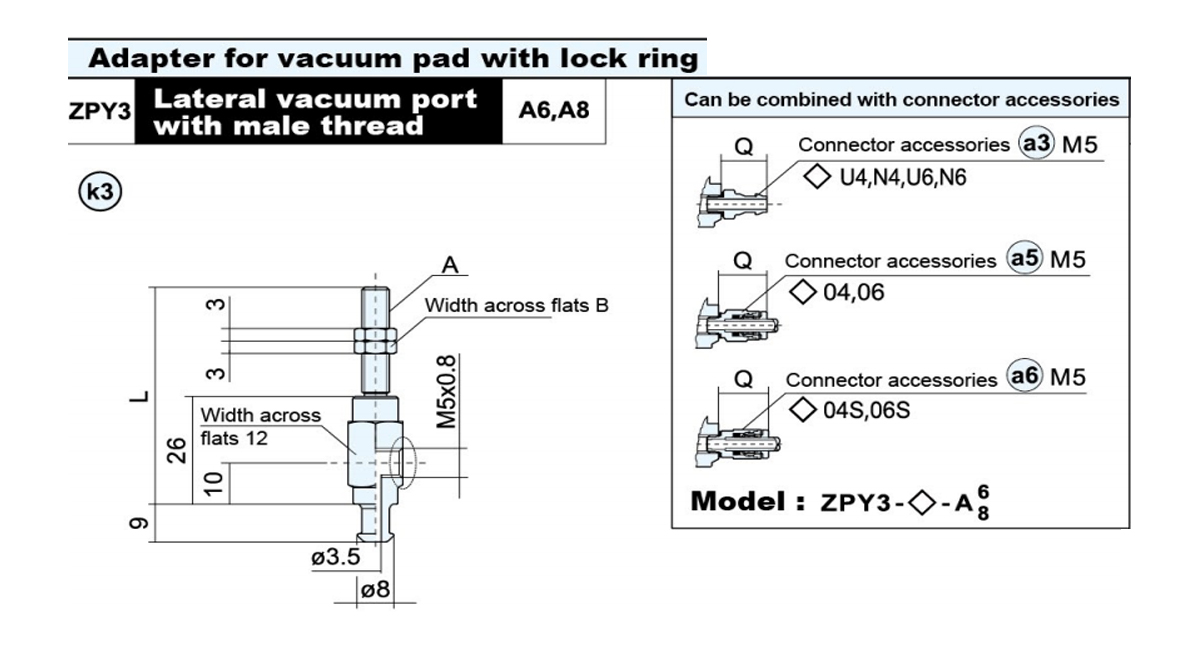

    Sovitinmalli A B L Paino (g) Sovellettava Pad
    ZPY3-B5-A6 M6 × 1,0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8 × 1,0 12 44 34.4

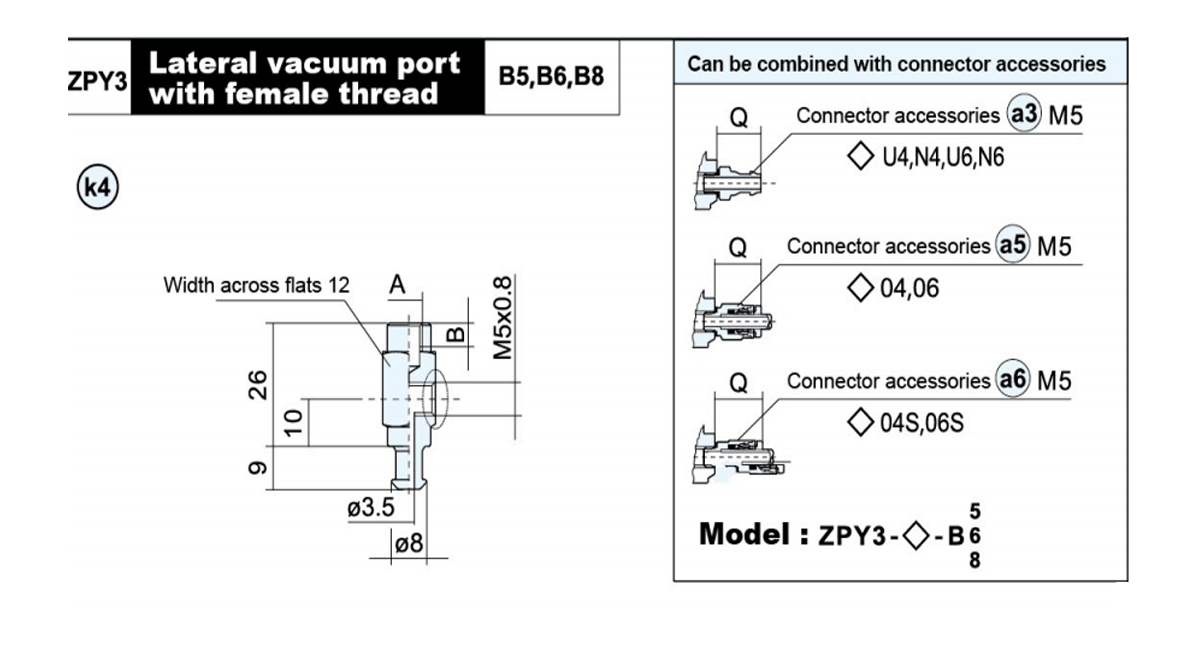

    Sovitinmalli A B Paino (g) Sovellettava Pad
    ZPY3-B5-B5 M5 × 0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6 × 1,0 6 23.8
    ZPY3-B5-B8 M8 × 1,25 8 21.7

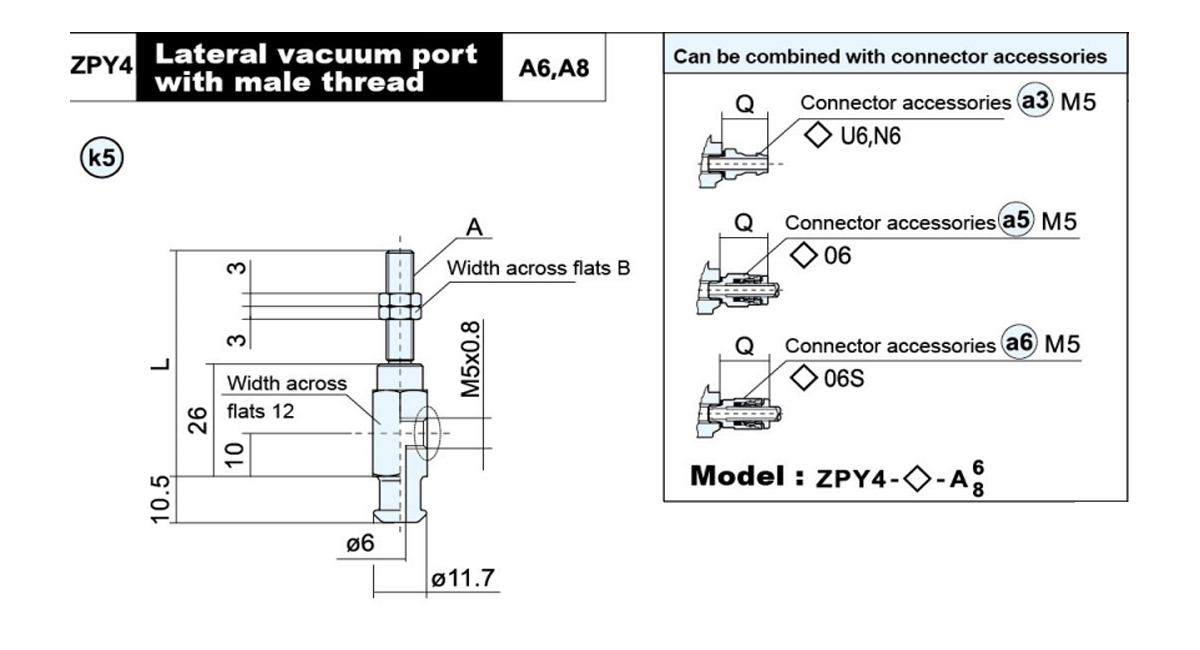

    Sovitinmalli A B L Paino (g) Sovellettava Pad
    ZPY4-B5-A6 M6 × 1,0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8 × 1,0 12 44 38.9

    Sovitinmalli A B Paino (g) Sovellettava Pad
    ZPY4-B5-B6 M6 × 1,0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8 × 1,25 8 26.1

    Malli B C L ●paino  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    Malli

    A

    		B C D L ●paino (g)
    J K
    ZPB3-●10-B5 M5 × 0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei voi kiertää (K)    ■ Puskurin isku (mm):10,20,30,50

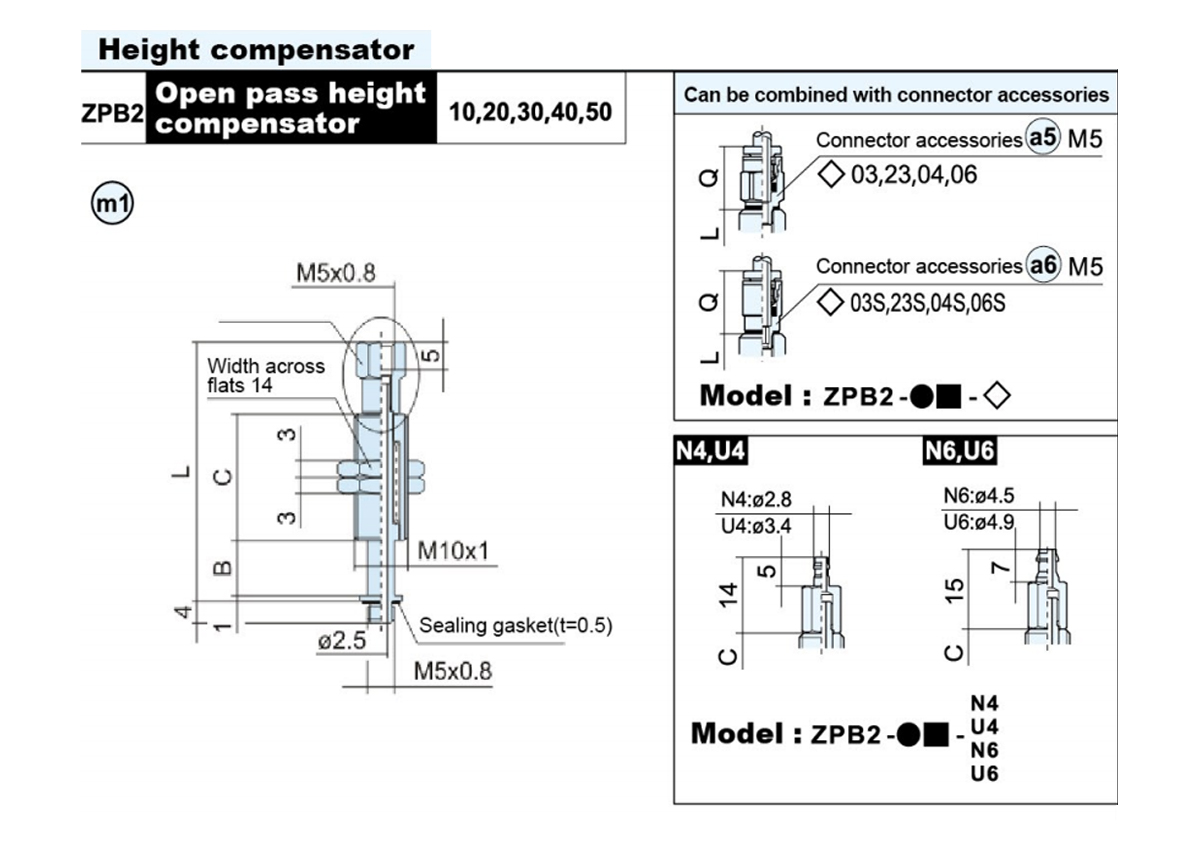

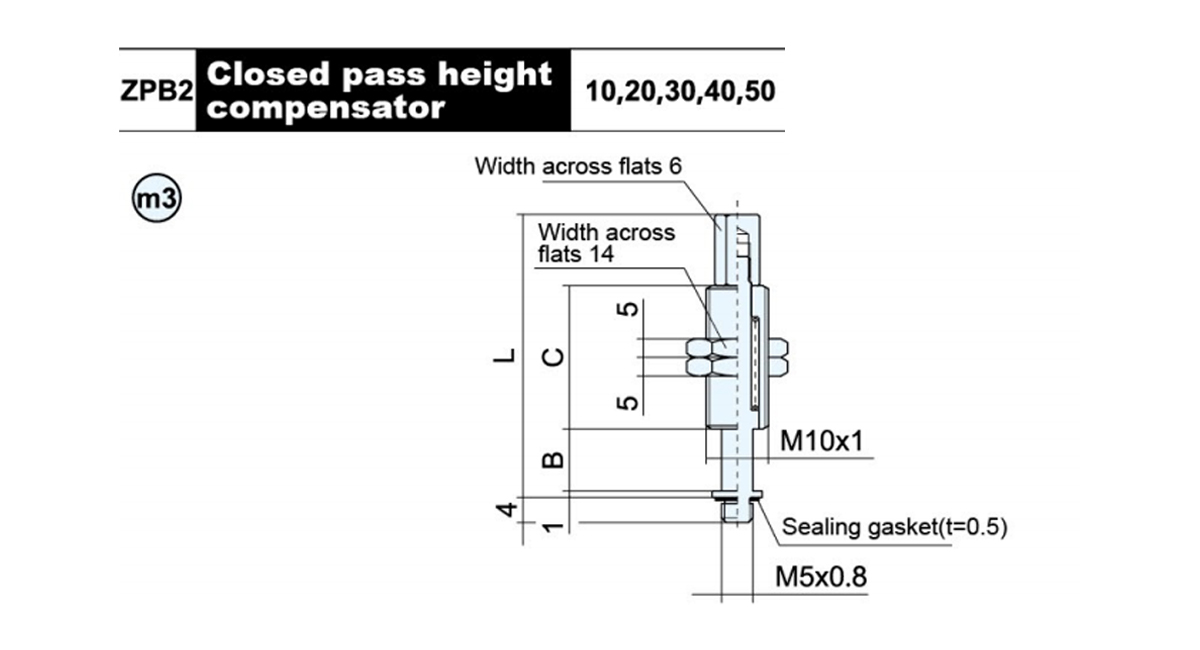

    Malli B C L ●paino  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei voida kiertää (K)
    ■ Puskurin isku (mm):10,20,30,40,50

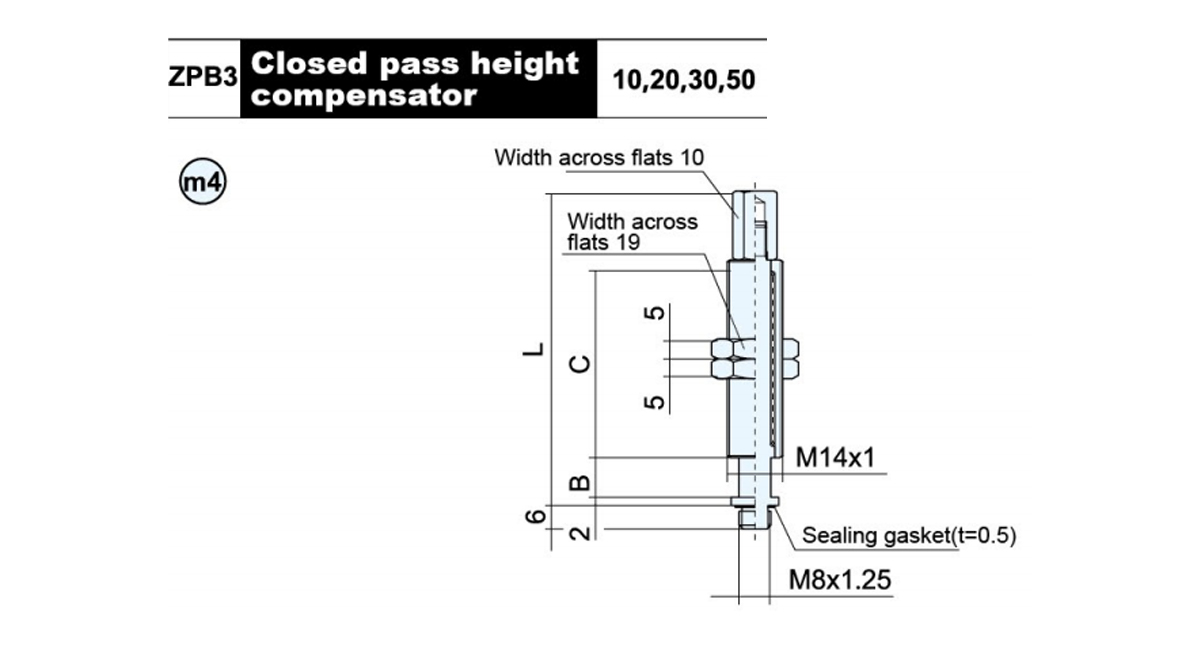

    Malli B C L ●paino (g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Korkeuskompensaattorin tyyppi: Pyörivä (J), Ei voida kiertää (K)■Buffer stroke(mm):10,20,30,50
