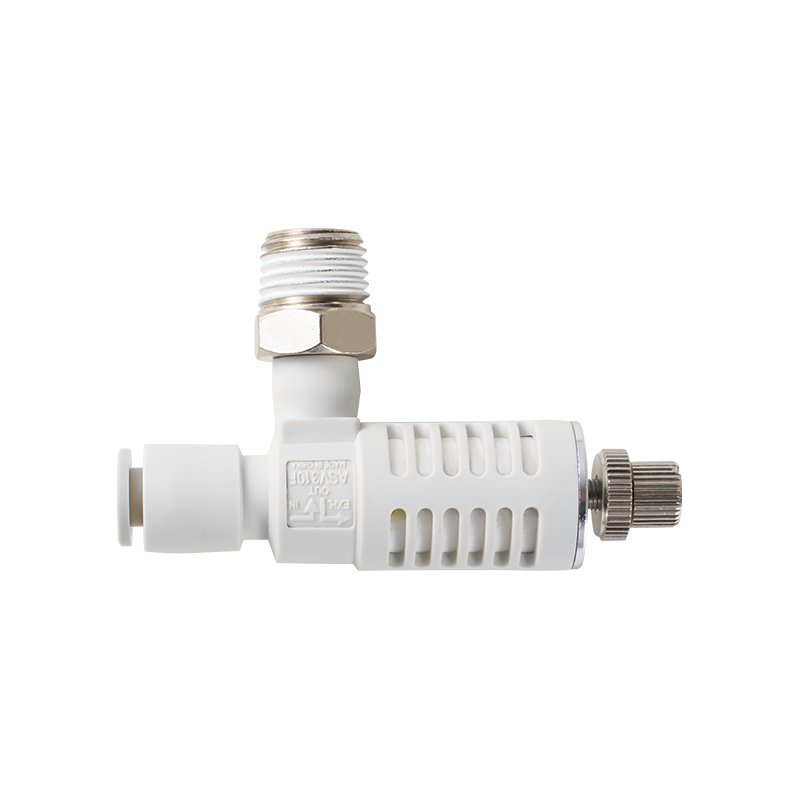

ASV-sarjan pikapakoventtiili
  • ASV-sarjan pikapakoventtiili
Virtauksen säätöventtiili/takaiskuventtiili

ASV-sarjan pikapakoventtiili

ASV-sarjan pikapoistoventtiili on erikoisventtiili, jota käytetään nopeuttamaan toimilaitteen poistoprosessia pneumaattisessa järjestelmässä. Se lyhentää sylinterin tai pneumaattisen osan nollausvasteaikaa optimoimalla pakopolun ja parantaa järjestelmän dynaamista suorituskykyä.

Ydinominaisuudet
Pakokaasupolun optimointi

Muodosta matalavastus kanava suoraan ilmakehään varmistaaksesi kaasun esteettömän paineen alenemisen toimilaitteen sisäontelossa ja eliminoidaksesi vastapaineen aiheuttaman toimintaviiveen.


Integroitu toimiva muotoilu

Yksi venttiilirunko yhdistää kaksi toimintoa, imupaine-eron ohjauksen ja nopean poiston ilman ulkoisia monimutkaisia ohjauspiirejä, mikä yksinkertaistaa järjestelmän rakennetta.


Työolosuhteisiin sopeutumiskyky

Sisäinen dynaaminen tasapainorakenne mukautuu ilmanpaineen vaihteluihin ja säilyttää vakaat pakokaasuominaisuudet toistuvissa käynnistys-pysäytys- tai kuormitusmutaatioolosuhteissa.


Järjestelmän tehokkuuden parantaminen

Lyhentämällä pakokiertoa ja lyhentämällä laitteiden joutoaikaa parannetaan välillisesti pneumaattisten laitteiden kiertonopeutta ja energiankäyttötehokkuutta.


Vian lievennysmekanismi

Vaihda automaattisesti poistotilaan, kun ilmansyöttö keskeytyy, jotta toimilaitteen hallitsematon siirtyminen jäännöspaineen takia ei muutu.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：AK-sarjan takaiskuventtiili
SEURAAVA：ASP-sarjan nopeudensäätöventtiili pilottiohjatulla takaiskuventtiilillä
  • Malli ASV120F ASV220F ASV310F ·410F ASV510F
    Käytetty neste ilmaa
    Taattu paineenkesto 1,5 MPa
    Suurin käyttöpaine 1 MPa
    Minimi käyttöpaine 0,1 MPa
    Ympäristön lämpötila ja nesteen lämpötila -5 - 60 °C (mutta ei pakastettu)
    Huomautus 1 Sopiva putkimateriaali Nylonia, pehmeää nylonia, polyuretaania
    Valinnainen Pyöreä lukkomutteri Roiskesuojalla, pyöreä lukkomutteri
    Huomautus 1) Huomioi pehmeän nylonin ja polyuretaanin suurin käyttöpaine.

    Integroitu nopea pakoventtiili ja pakokaasuventtiili. Voidaan käyttää sylinterien nopeaan käyttöön.
    ●Noin 2 kertaa tehollinen poikkipinta-ala (verrattuna nopeudensäätöventtiileihin)
    Vastaavat mallit: ASV310F, 410F, 510F
    ● Varustettu äänenvaimentimella ja pikaliittimellä
    ● Paloa hidastava hartsiventtiilirunko on vakiona (UL-spesifikaatio V-0)
    Vastaavat mallit: ASV310F, 410F, 510F
    ● Kaikki messinkiosat ovat elektrolyyttisesti niklattuja

  • Malli Halkaisija halkaisija Sopii putken ulkohalkaisijalle (mm) Äänen nopeusvirtaus dm³/(s · bar) Kriittinen painesuhde
    4 6 8 10 12 5132" 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH IN-OUT OUT-EXH.
    ASV120F-M3 M3 × 0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5 × 0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

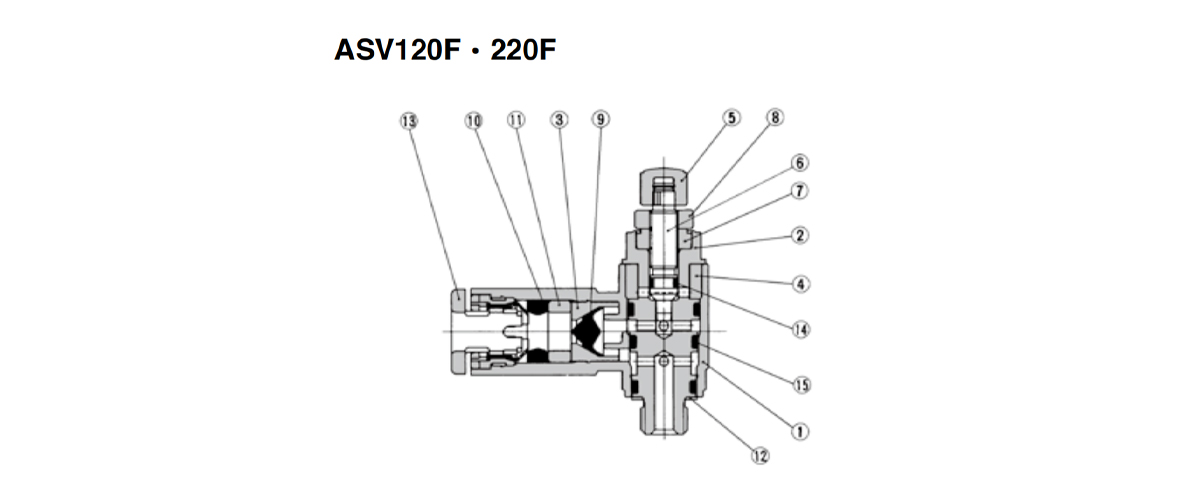

  • Komponenttiosat
    Numero Osan nimi Materiaali Huom
    1 Venttiilin runko A PBT
    2 Venttiilin runko B Messinki huomautus 1) Sähkötön nikkelipinnoitus
    3 Venttiilin istukan rengas Messinki Sähkötön nikkelipinnoitus
    4 Äänenvaimennusmateriaali PVA sieni
    5 Käsipyörä PBT M3-tyyppi: Messinki sähkötön nikkelipinnoitus
    6 Neulaventtiili Messinki Sähkötön nikkelipinnoitus
    7 Neulaventtiili guide seat Messinki Sähkötön nikkelipinnoitus
    8 Lukitusmutteri Steel Huom 3) Sinkkikromaatti Huomautus 2)
    9 Venttiilin ydin HNBR
    10 Tiivistekappale NBR
    11 Erotusrengas POM
    12 Tiivistetyyny Ruostumaton teräs/NBR M3-tyyppi on PVC
    13 Vapauta holkki -
    14 O-rengas NBR
    15 O-rengas NBR
    Huom 1) M3 type is made of stainless steel.
    Huom 2) Round lock nuts are electroplated with nickel.
    Huom 3) Round lock nuts are made of brass.

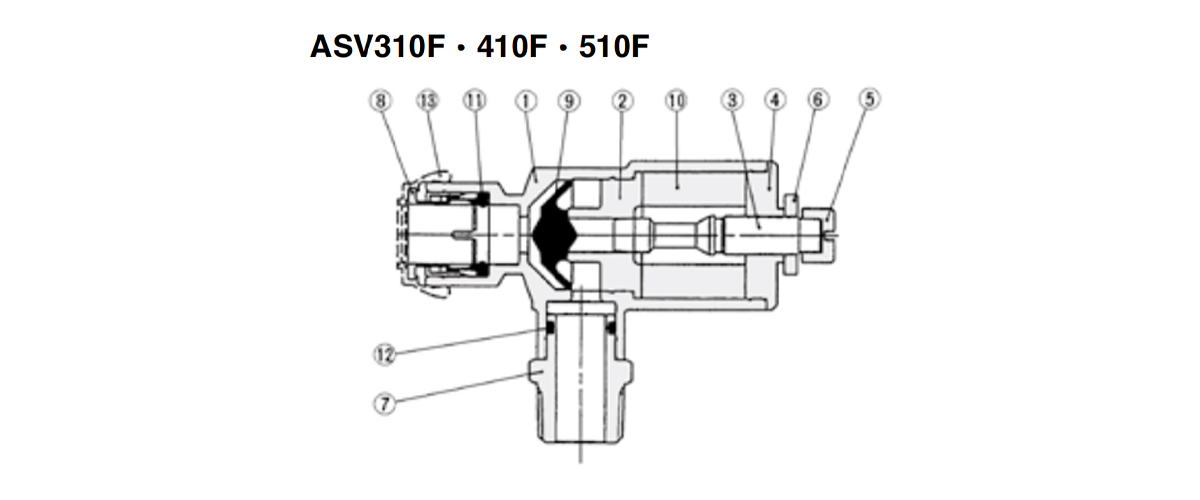

    Komponenttiosat
    Numero Osan nimi Materiaali Huom
    1 Venttiilin runko A PBT UL94V-0
    2 Venttiilin istukan rengas Alumiiniseos Kromaattikäsittely
    3 Neulaventtiili Alumiiniseos Sähkötön nikkelipinnoitus
    4 Neulaventtiili guide seat Alumiiniseos Sähkötön nikkelipinnoitus
    5 Käsipyörä Messinki Sähkötön nikkelipinnoitus
    6 Lukitusmutteri Steel Huomautus 2) Sinkkikromaatti Huomautus 1)
    7 Puristusliitos Messinki Sähkötön nikkelipinnoitus
    8 Vapauta holkki -
    9 Venttiilin ydin Polyuretaani kumi
    10 Melunvaimennusmateriaali PVA sieni
    11 Tiivistekappale NBR
    12 O-rengas NBR
    13 Kansi Paloa hidastava CR UL94V-0
    Huom 1) Round lock nuts are electroplated with nickel.
    Huom 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

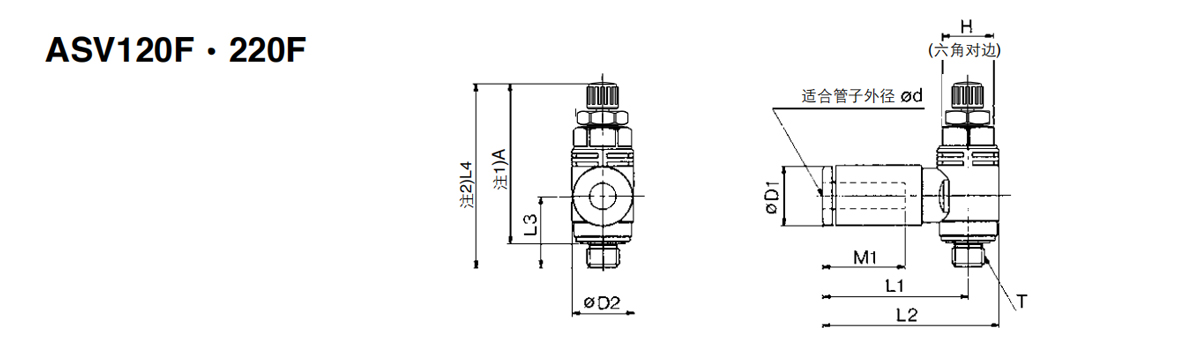

    Metrinen mitat
    Malli Sopii putken ulkohalkaisijalle d T H D1 D2 L1 L2 L3 L4 ※ A M1 Laatu
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3 × 0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5 × 0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5 × 0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Huom 1) Reference dimensions after screwing in M thread
    Huom 2) L4 is the reference dimension.

    Keisarilliset mitat
    Malli Sopii putken ulkohalkaisijalle d T H D1 D2 L1 L2 L3 L4 ※ A M1 Laatu
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Huom 1) Reference dimensions after screwing in U10/32 thread.
    Huom 2) L4 is the reference dimension.

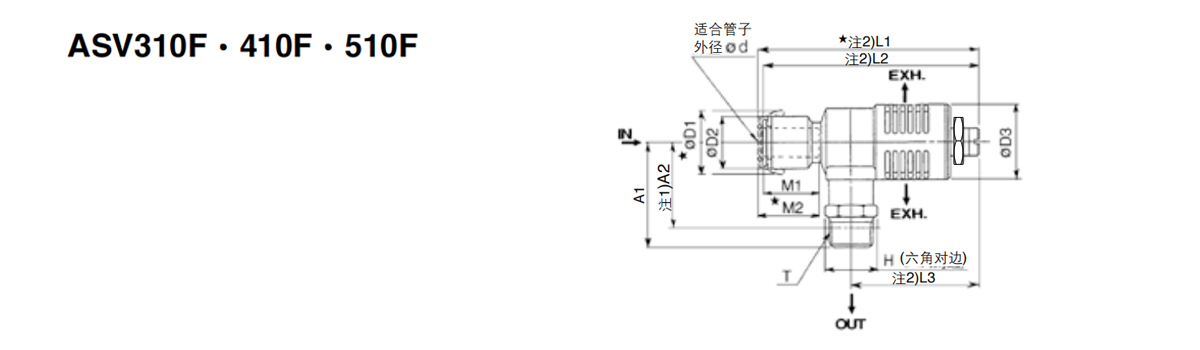

    Metrinen mitat
    Malli Sopii putken ulkohalkaisijalle d T H □D1 D2 D3 □L1 L2 L3 Huom 2)
    A1     		A2 M1 ★M2 Laatu
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Mitat kannen kanssa.
    Huom 1) Reference dimensions after screwing in R thread.
    Huom 2) L1, L2, and L3 are reference dimensions.

    Keisarilliset mitat
    Malli Sopii putken ulkohalkaisijalle d T H ★D1 D2 D3 ★L1 L2 L3 Huom 2)
    A1     		Huom 1)
    A2     		M1 ★M2 Laatu
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Mitat kannen kanssa.
    Huom 1) Reference dimensions after NPT thread is screwed in.
    Huom 2) L1, L2, and L3 are reference dimensions.
