CG1-sarjan yksitankoinen kaksitoiminen valosylinteri Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Mini sylinteri / CG1-sarjan yksitankoinen kaksitoiminen valosylinteri

CG1-sarjan yksitankoinen kaksitoiminen valosylinteri CG1-sarjan yksitankoinen kaksitoiminen valosylinteri CG1-sarjan yksitankoinen kaksitoiminen valosylinteri
  • CG1-sarjan yksitankoinen kaksitoiminen valosylinteri
  • CG1-sarjan yksitankoinen kaksitoiminen valosylinteri
  • CG1-sarjan yksitankoinen kaksitoiminen valosylinteri
Mini sylinteri

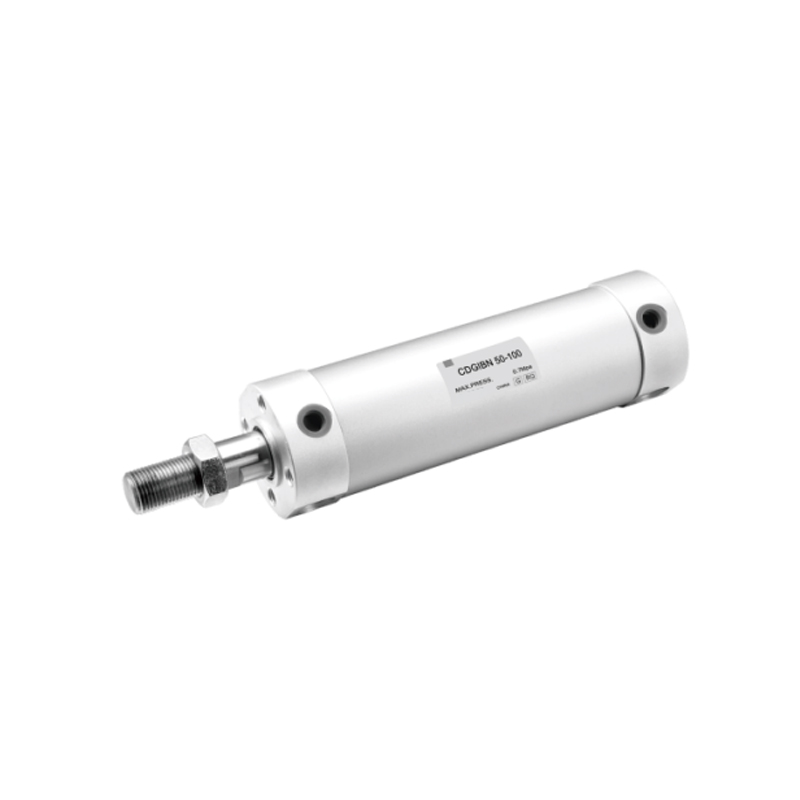

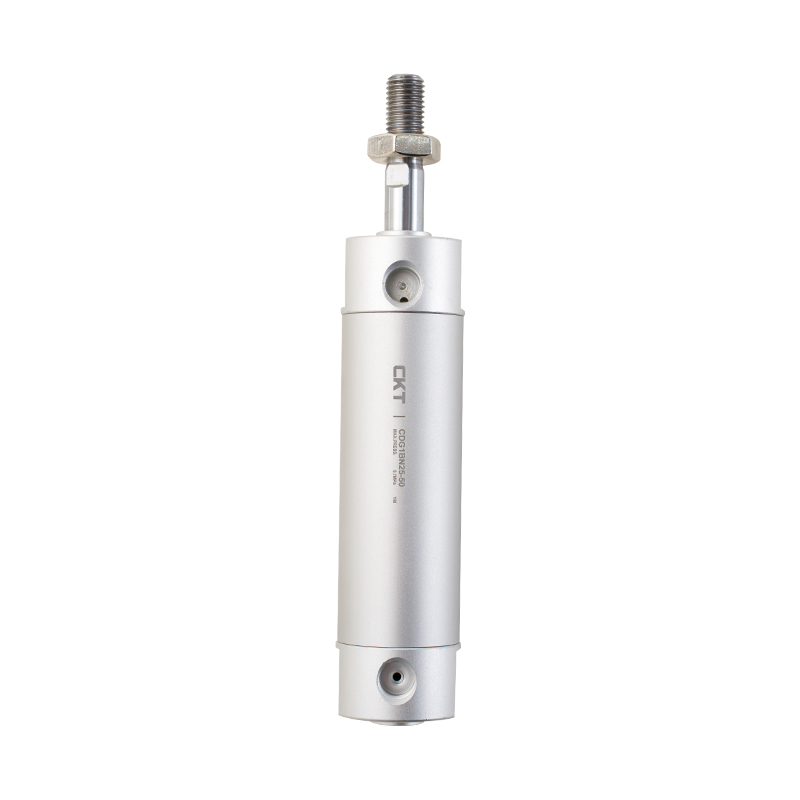

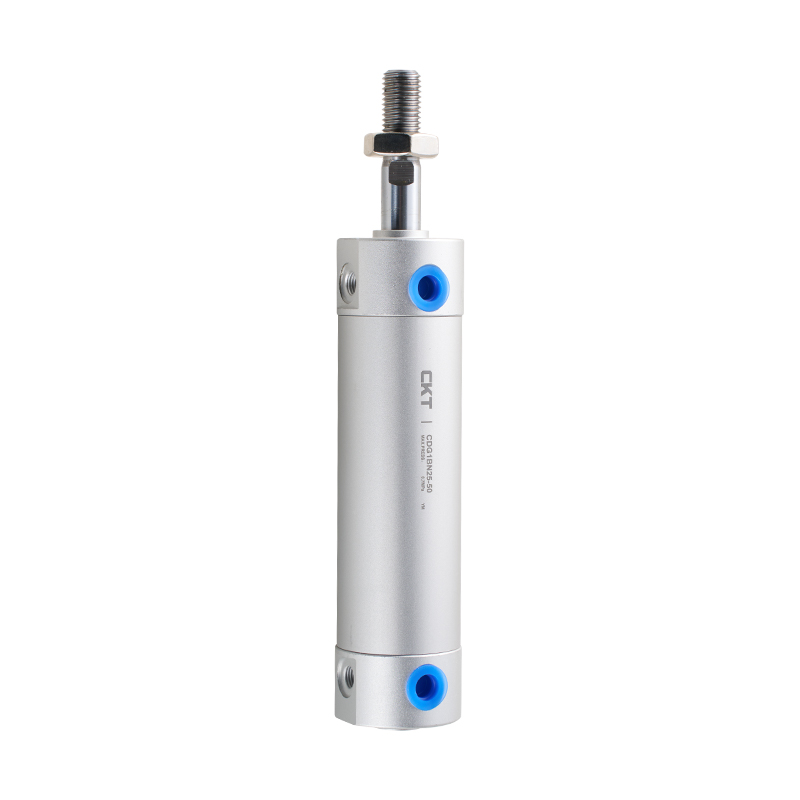

CG1-sarjan yksitankoinen kaksitoiminen valosylinteri

1. Etu- ja takakannet on varustettu kiinteillä törmäyksenestotyynyillä, jotka vähentävät sylinterin peruutusiskua;
2. Sylinterin säiliö sekä etu- ja takakannet on yhdistetty tarkkuuskierteillä tiiviyden ja vakauden varmistamiseksi;
3. Etukansi on varustettu itsevoitelevalla laakerilla, eikä lisävoitelua tarvita;
4. Asiakkaiden valittavissa on erilaisia ​​asennuslomakkeita, jotka ovat käteviä käyttää;
5. Etu- ja takakannen molemmilla puolilla on asennusreiät;
6. Ilma- ja kumipuskurityypit ovat valinnaisia.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：Ei edellistä artikkelia
SEURAAVA：MI-sarjan ruostumattomasta teräksestä valmistettu minisylinteri
  • Sylinterin halkaisija (mm) 20 25 32 40 50 63 80 100
    Käytetty neste ilmaa
    Toimintatila Kaksitoiminen
    Suurin käyttöpaine 1,0 MPa
    Minimi käyttöpaine 0,05 MPa
    Ympäristön ja nesteen lämpötila Magneettinen kytkin: -10°C - 60°C
    Ei-magneettinen kytkin: -10°C - 70°C
    Männän nopeus 50-1000mm/s 50-700mm/s
    Puskurointi Kumivaimennus/ilmapehmuste
    Iskunpituuden toleranssi mm ~1000:(0~1,4)
    ~1200:(0~1,8)     		~1000:(0~1,4)
    ~1500:(0~1,8)
    *Voitelu Ei vaadita
    Liitoksen halkaisija Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Jos öljyäminen on tarpeen, käytä turbiiniöljyä nro 1 ISOVG32.

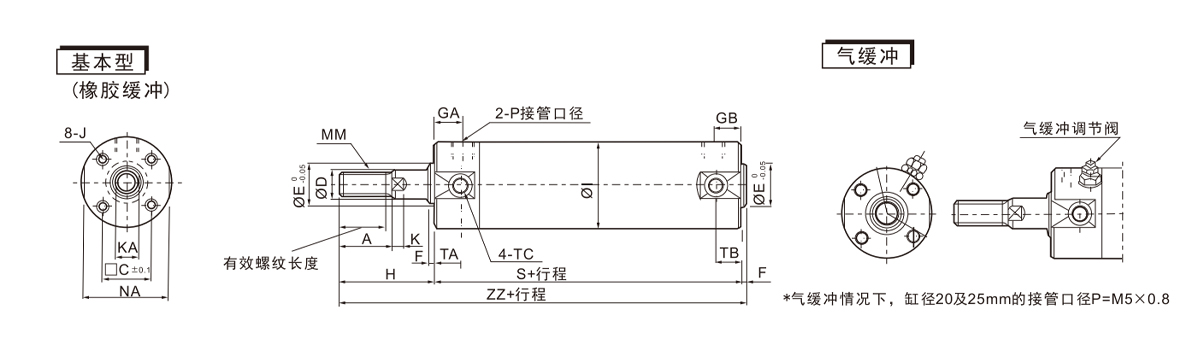

  • Sylinterin halkaisija (mm) Matkaetäisyys (mm) Tehokas langan pituus A □C OD ØE F GA GB I J K KA MM NA P S TA TB TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4 × 0,7  Syvä7 4 6 M8 × 1,25 24 *1/8 69 11 11 M5 × 0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5 × 0,8  Deep7.5 5.5 8 M10 × 1,25 29 *1/8 69 11 11 M6 × 0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5 × 0,8  Deep8 5.5 10 M10 × 1,25 35.5 1/8 71 11 10 M8 × 1,0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Syvä12 6 14 M14 × 1,5 44 1/8 78 12 10 M10 × 1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8 × 1,25  Deep16 7 18 M18 × 1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Syvä16 7 18 M18 × 1,5 69 1/4 90 13 12 M14 × 1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10 × 1,5  Syvä22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12 × 1,75  Syvä22 10 26 M26 × 1,5 100 1/2 108 - - 71 182

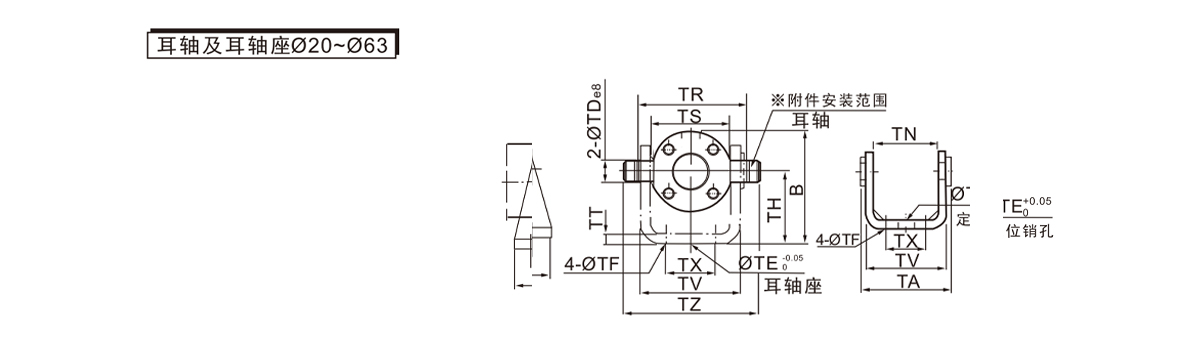

    Sylinterin halkaisija (mm) Korvan akseli Korvavarren istuin
    Osanumero ØTDeB Osanumero B TB ØTE ØTF TH TR TS TT TV TW TX TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

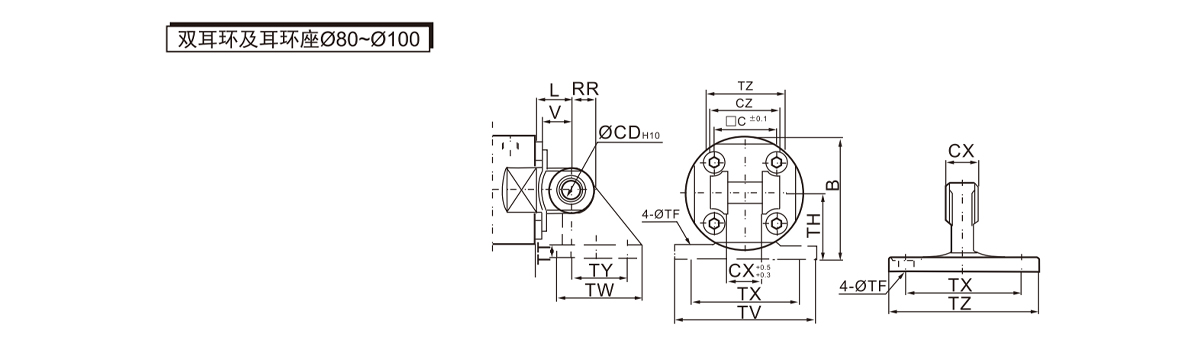

    Sylinterin halkaisija (mm) Kaksinkertaiset korvakorut Korvakorun pidike
    Osanumero ØCD   H10 CX CZ L RR V Osanumero ØTF TH TT TV TW TX TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

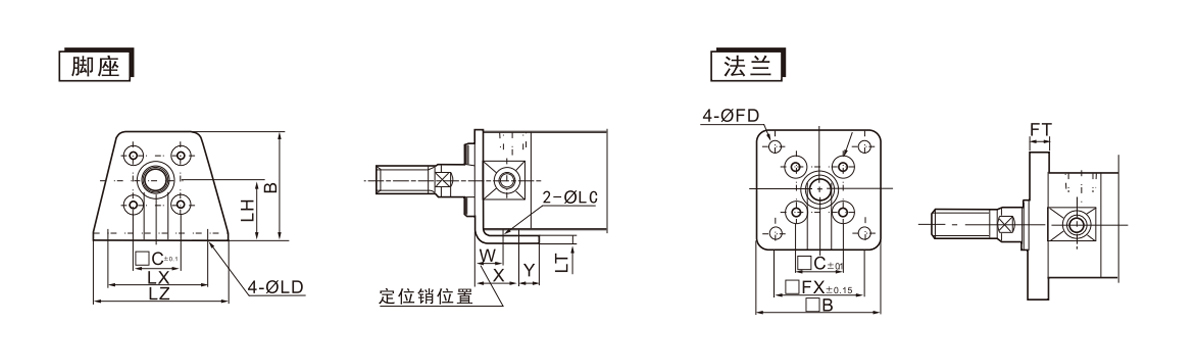

    Sylinterin halkaisija (mm) Jalkatuki Laippa
    Osanumero ØLC ØLD LH LT LX LZ B W X Y Osanumero □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

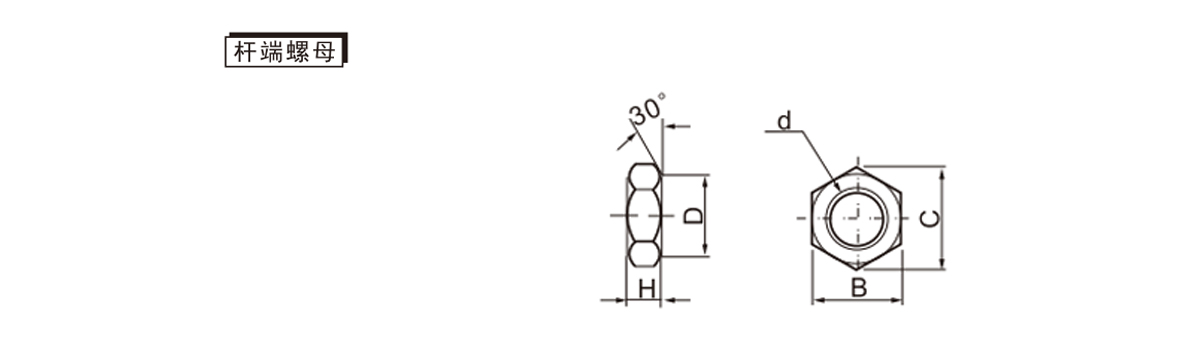

    Sylinterin halkaisija (mm) Tangon pään mutteri
    Osanumero d H B C D
    20 NT-02 M8 × 1,25 5 13 15 12.5
    2,532 NT-03 M10 × 1,25 6 17 19.6 16.5
    40 NT-G04 M14 × 1,5 8 19 (21.9) 18
    5,063 NT-G05 M18 × 1,5 11 24 (27.7) 23
    80 NT-08 M22×1,5 13 32 (37,0) 31
    100 NT-10 M26 × 1,5 16 41 (47,3) 39

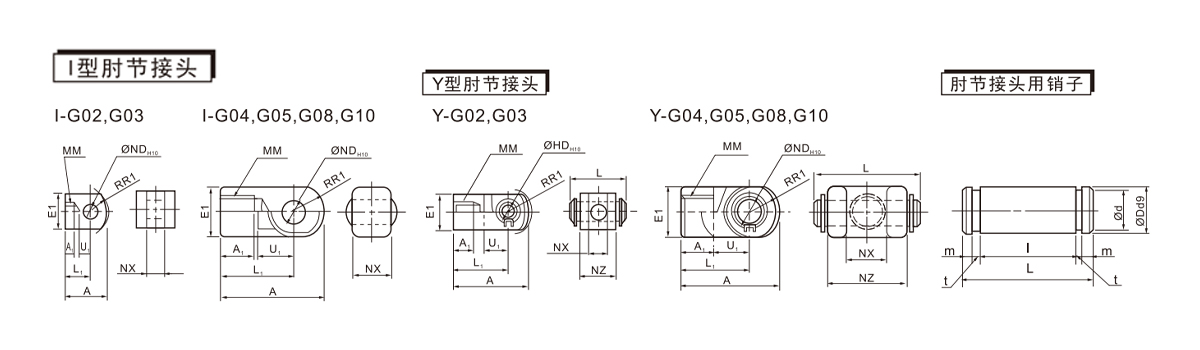

    Sylinterin halkaisija (mm) Tyypin I kyynärnivel Y-tyyppinen kulmaliitosliitin Kyynärnivelen tappi
    Osanumero A A1 E1 L1 MM RR1 U1 ND H10 NX Osanumero A A1 E1 L1 MM RR1 U1 ND H10 NX NL L Osanumero ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8 × 125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 M8 × 125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14 × 1,5 12 14 10 0.058
    0     		18 -0.3
    -0,5     		Y-G04 42 16 φ20 30 M14 × 1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18 × 1,5 16 20 14 0.070
    0     		22 -0.3
    -0,5     		Y-G05 56 20 φ28 40 M18 × 1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0.3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26 × 1,5 24 31 22 0.084
    0     		32 -0.3
    -0,5     		Y-G10 79 24 φ44 55 M26 × 1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Ø80- ja Ø100-sylinterien kulmaliitoksissa käytetyt tapit ovat samat kuin kaksoiskorvakoruissa.
