MI-sarjan ruostumattomasta teräksestä valmistettu minisylinteri Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Mini sylinteri / MI-sarjan ruostumattomasta teräksestä valmistettu minisylinteri

MI-sarjan ruostumattomasta teräksestä valmistettu minisylinteri MI-sarjan ruostumattomasta teräksestä valmistettu minisylinteri
  • MI-sarjan ruostumattomasta teräksestä valmistettu minisylinteri
  • MI-sarjan ruostumattomasta teräksestä valmistettu minisylinteri
Mini sylinteri

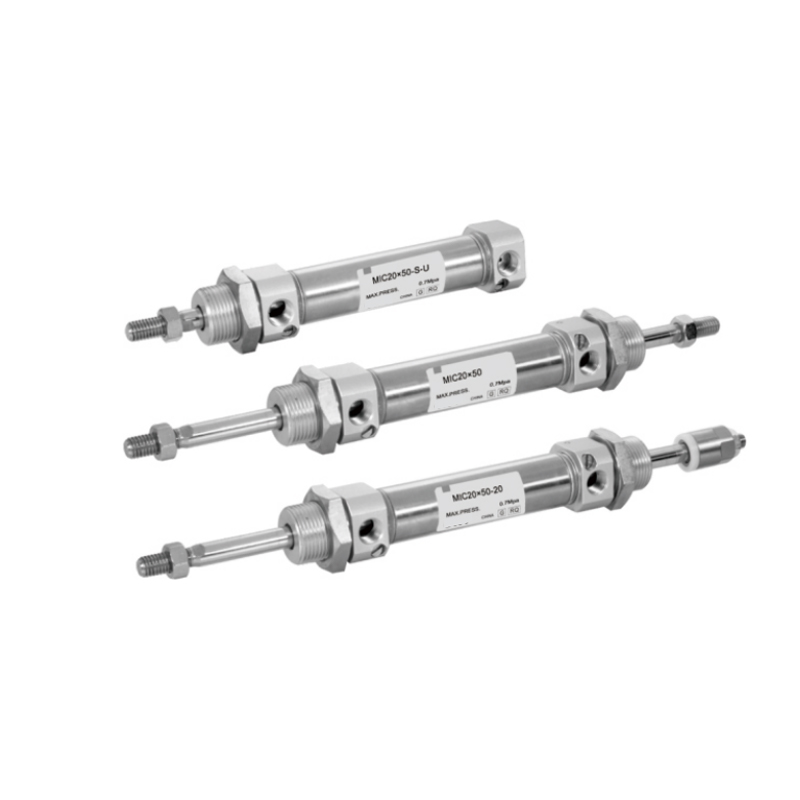

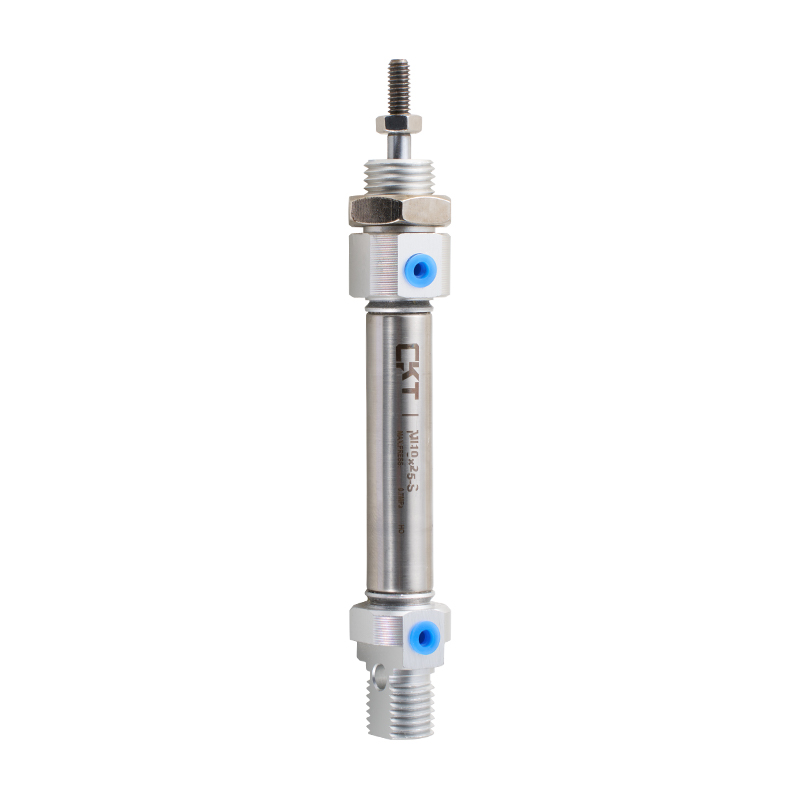

MI-sarjan ruostumattomasta teräksestä valmistettu minisylinteri

1. Etu- ja takakannet on varustettu kiinteillä törmäyksenestotyynyillä, jotka vähentävät sylinterin peruutusiskua;
2. Erilaiset takakansityypit tekevät sylinterin asennuksesta helpompaa;
3. Etu- ja takakannet sekä ruostumattomasta teräksestä valmistettu runko ovat niitattuja, jotka ovat luotettavasti kytkettyjä;
4. Sylinterin runko on valmistettu ruostumattomasta teräksestä, jotta sylinteri voi mukautua yleisiin syövyttäviin työympäristöihin;
5. Asiakkaiden valittavissa on eri tyyppisiä sylintereitä ja sylinterien asennustarvikkeita.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：CG1-sarjan yksitankoinen kaksitoiminen valosylinteri
SEURAAVA：MAL-sarjan alumiiniseoksesta valmistettu minisylinteri
  • Sisähalkaisija (mm) 8 10 12 16 20 25 32 40
    Toimintotyyppi Kaksitoiminen tyyppi, yksitoiminen ekstruusiotyyppi, yksitoiminen käyttöönottotyyppi
    - Kaksitoiminen pehmustetyyppi
    Työväline Ilmaa
    Käyttöpainealue Kaksitoiminen tyyppi 0,1–1,0 MPa (14–145 Psi)
    Yksitoiminen tyyppi 0,2-1,0 MPa (28-145 Psi)
    Taattu paineenkesto 1,5 MPa (215 Psi)
    Käyttölämpötila-alue °C -20-70
    Toimintanopeusalue Kaksitoiminen tyyppi: 30–800
    Yksitoiminen tyyppi: 50–800
    Matkustustoleranssialue 0-150(0-1,0)     >150 14(0-1,0)
    Puskurin tyyppi MIC-sarja: Säädettävä iskunvaimennus;
    Muut sarjat: Törmäyksenestotyynyt
    Halkaisija halkaisija M5 × 0,8 PT1/8 PT1/4

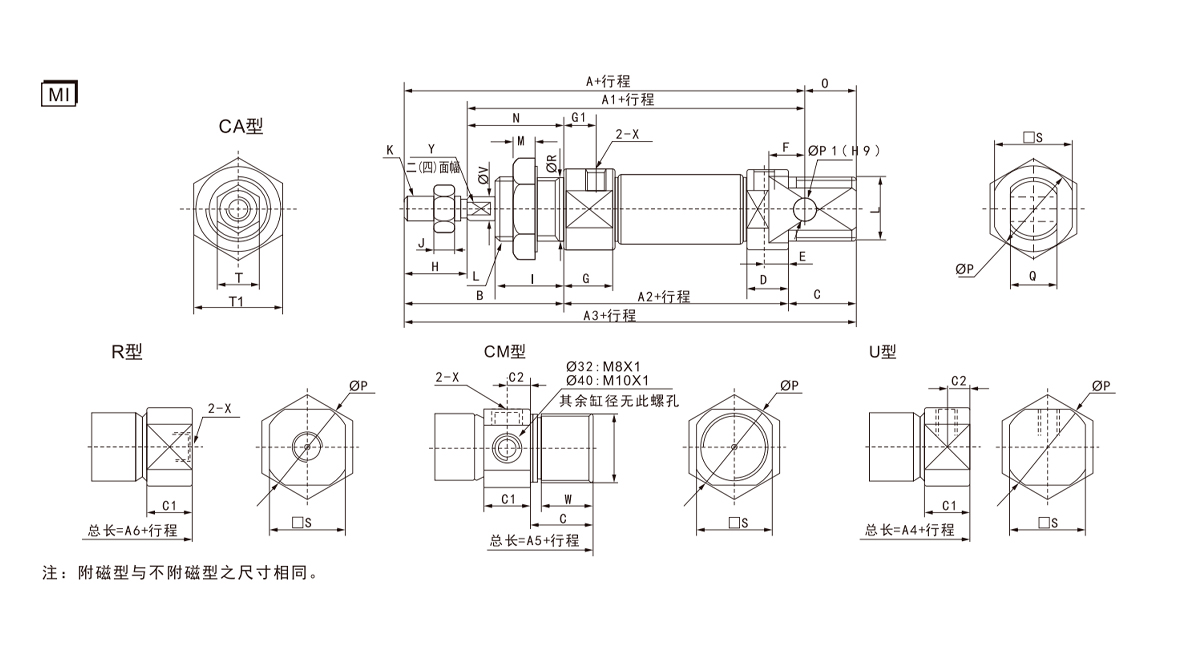

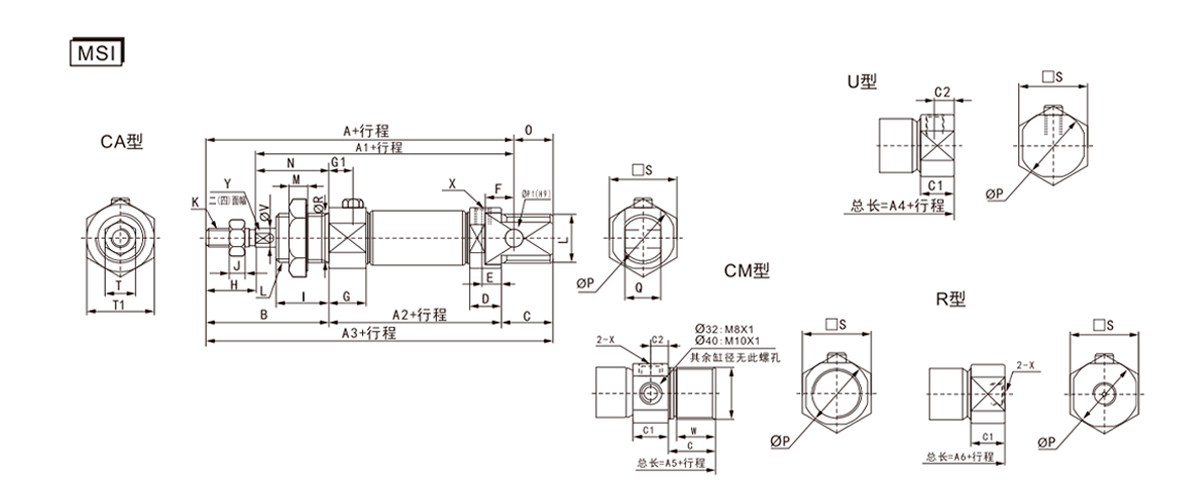

  • Sylinterin halkaisija/symboli A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Sylinterin halkaisija/symboli J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4 × 0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    10 2.2 M4 × 0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    12 5 M6 × 1,0 M16 × 1,5 6 22 14 20 6 12 16 18 10 22 M5 × 0,8 6 - 5
    16 5 M6 × 1,0 M16 × 1,5 6 22 13 22 6 12 16 20 10 22 M5 × 0,8 6 13.5 5
    20 6 M8 × 1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10 × 1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10 × 1,25 M30 × 1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1,25 M38 × 1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

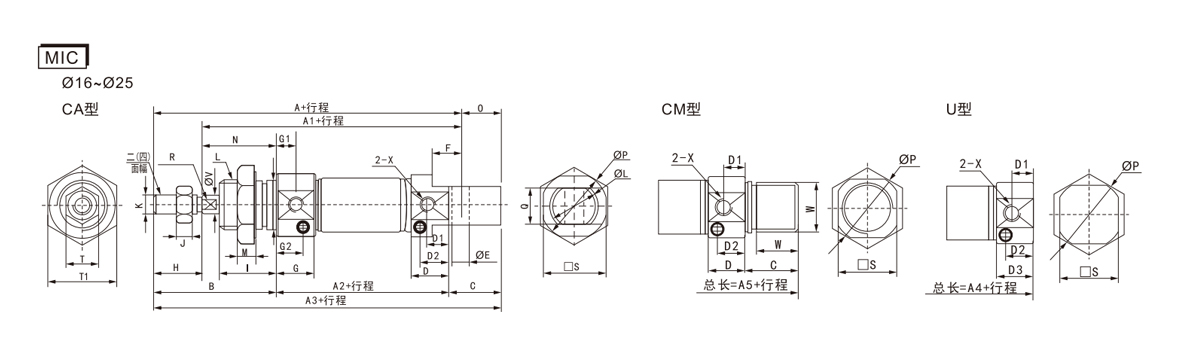

    Sylinterin halkaisija/symboli A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Sylinterin halkaisija/symboli H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6 × 1,0 M16 × 1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5 × 0,8
    20 20 20 6 M8 × 1,25 M22×1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10 × 1,25 M22×1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

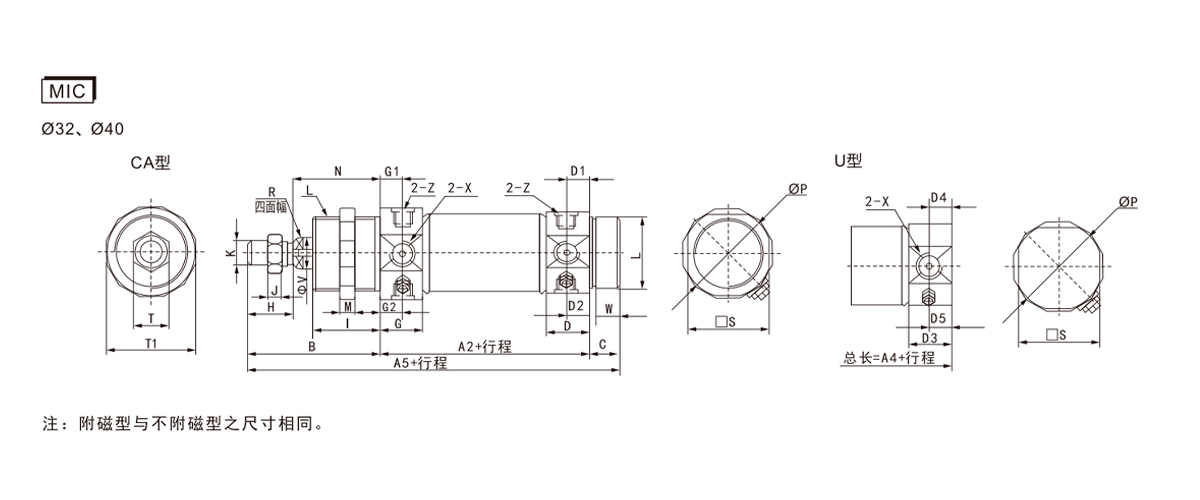

    Sylinterin halkaisija/symboli A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10 × 1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1,25

    Sylinterin halkaisija/symboli L M N P S T T1 V W X
    32 M30 × 1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38 × 1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

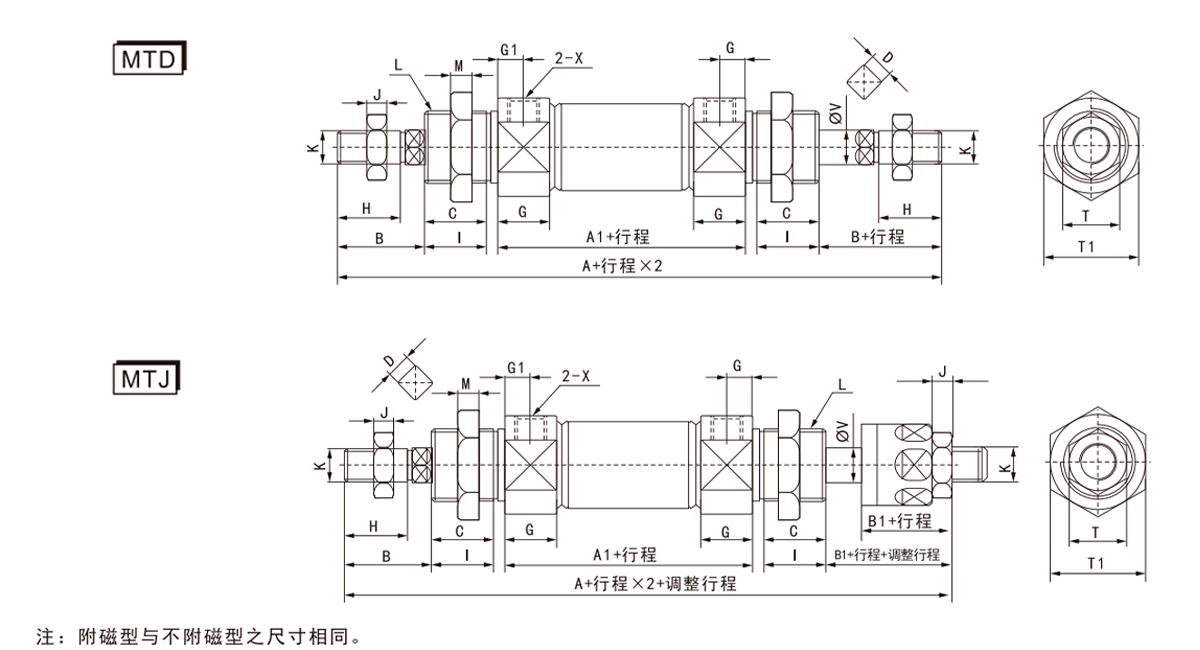

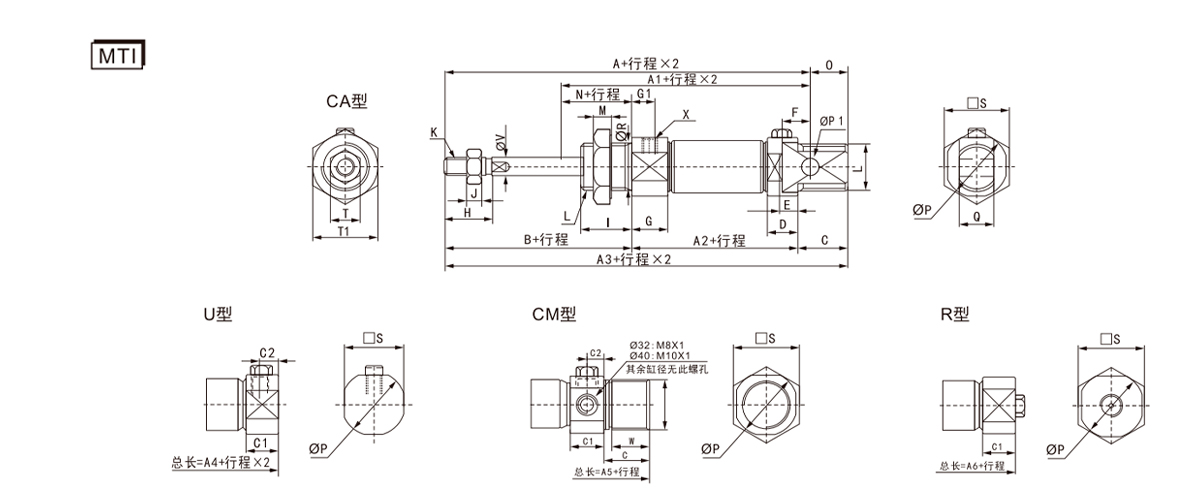

    Symbolii A A1 A2 A3 A4
    Sylinterin halkaisija/isku 0-50 51-100 101-150 0-50 51-100 101-150 0-50 51-100 101-150 0-50 51-100 101-150 0-50 51-100 101-150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Symbolii A5 A6 B C C1 C2 D E F G G1 H I J
    Sylinterin halkaisija/isku 0-50 51-100 101-150 0-50 51-100 101-150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Sylinterin halkaisija/symboli K L M N O P P1 Q R S T T1 X V W Y
    8 M4 × 0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 -
    10 M4 × 0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5 × 0,8 4 - -
    12 M6 × 1,0 M16 × 1,5 6 22 14 20 6 12 16 18 10 22 M5 × 0,8 6 - 5
    16 M6 × 1,0 M16 × 1,5 6 22 13 20 6 12 16 20 10 22 M5 × 0,8 6 13.5 5
    20 M8 × 1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10 × 1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10 × 1,25 M30 × 1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10 × 1,25 M38 × 1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

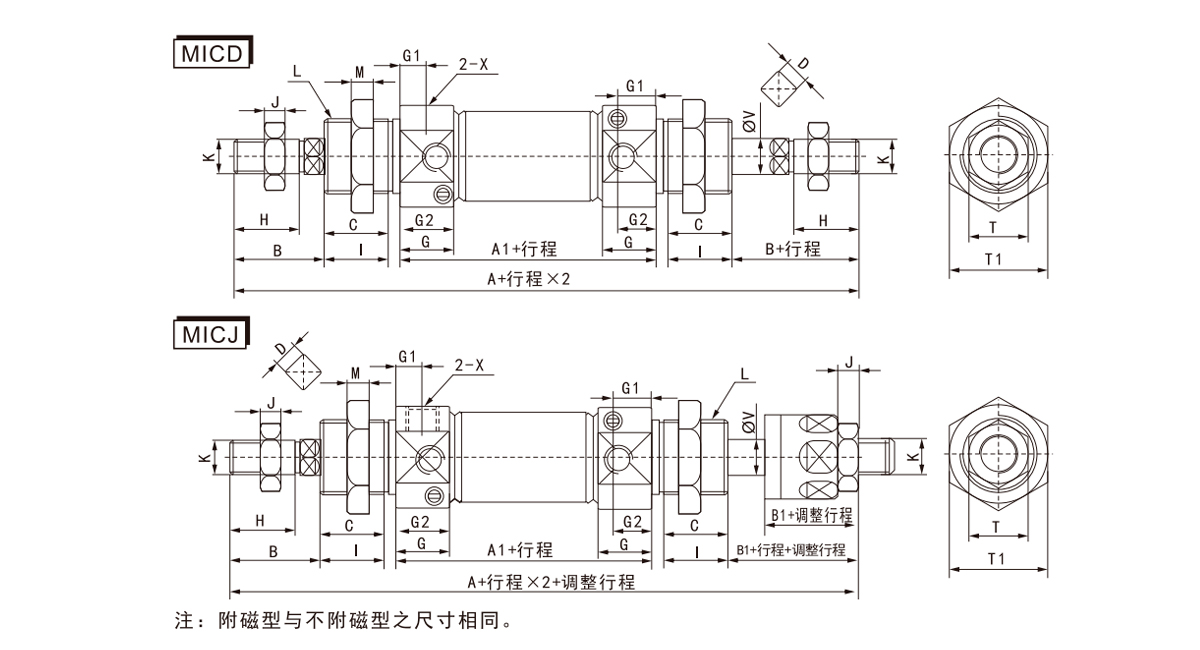

    Sylinterin halkaisija/symboli A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4 × 0,7 M12×1,25 6 7 17 4 M5 × 0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4 × 0,7 M12×1,25 6 7 17 4 M5 × 0,8
    12 128 52 128 21 21 14.5 5 (kaksipuolinen) 12.5 8 14 17 5 M6 × 1,0 M16 × 1,5 6 10 22 6 M5 × 0,8
    16 134 58 134 21 21 13.5 5 (kaksipuolinen) 12.5 8 14.5 17 5 M6 × 1,0 M16 × 1,5 6 10 22 6 M5 × 0,8
    20 150 62 151 24 25 16.5 6 (kaksipuolinen) 14.5 7.5 18 20 6 M8 × 1,25 M22×1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (nelipuolinen) 16 8 20.5 22 6 M10 × 1,25 M22×1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (nelipuolinen) 16.5 9 17.5 30 6 M10 × 1,25 M30 × 1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (nelipuolinen) 22 12 21 35 7 M10 × 1,25 M38 × 1,5 8 17 46 16 PT1/4

    Symbolii/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (kaksipuolinen) 6 (kaksipuolinen) 8 (nelipuolinen) 10 (nelipuolinen) 14 (nelipuolinen)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6 × 1 M8 × 1,25 M10 × 1,25 M10 × 1,25 M12×1,25
    L M16 × 1,5 M22×1,5 M22×1,5 M30 × 1,5 M38 × 1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5 × 0,8 PT1/8 PT1/8 PT1/8 PT1/8

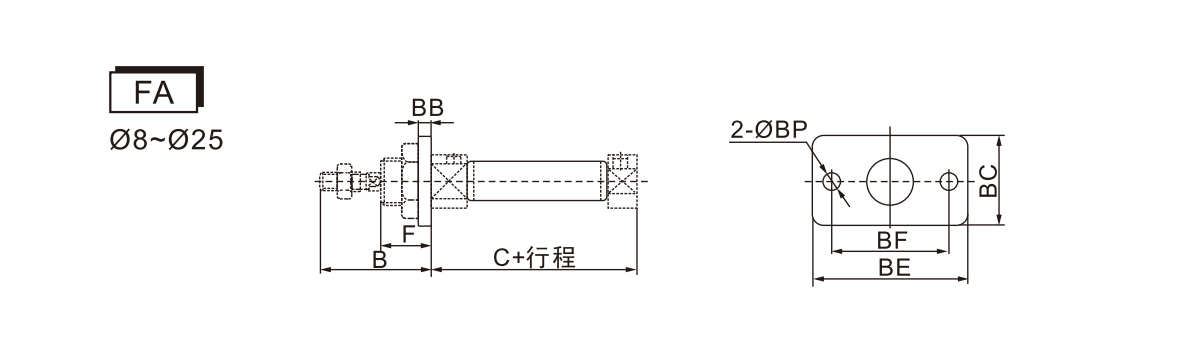

    Symbolii/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    eKr 22 22 30 30 40 40
    BE 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

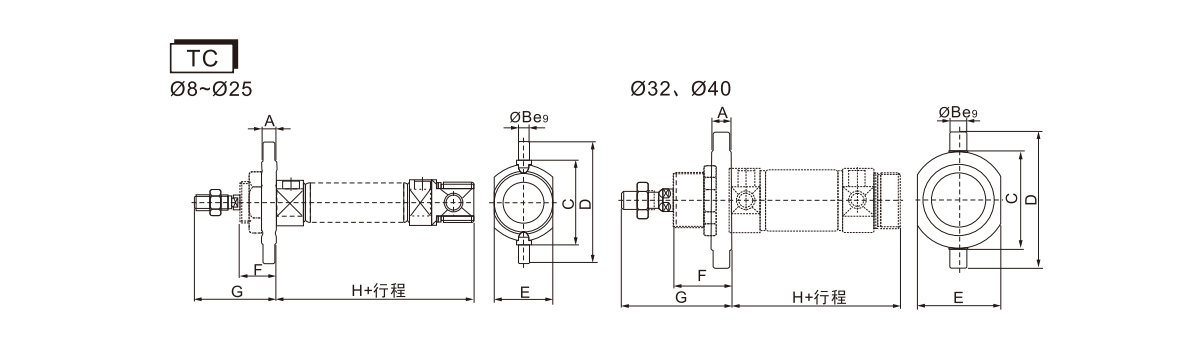

    Symbolii/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

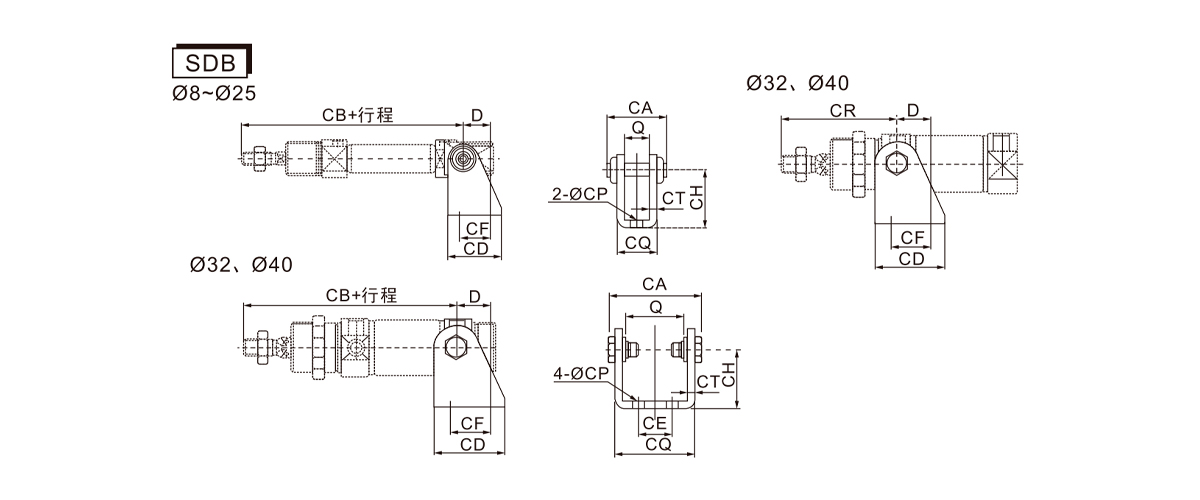

    Symbolii/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD-levy 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

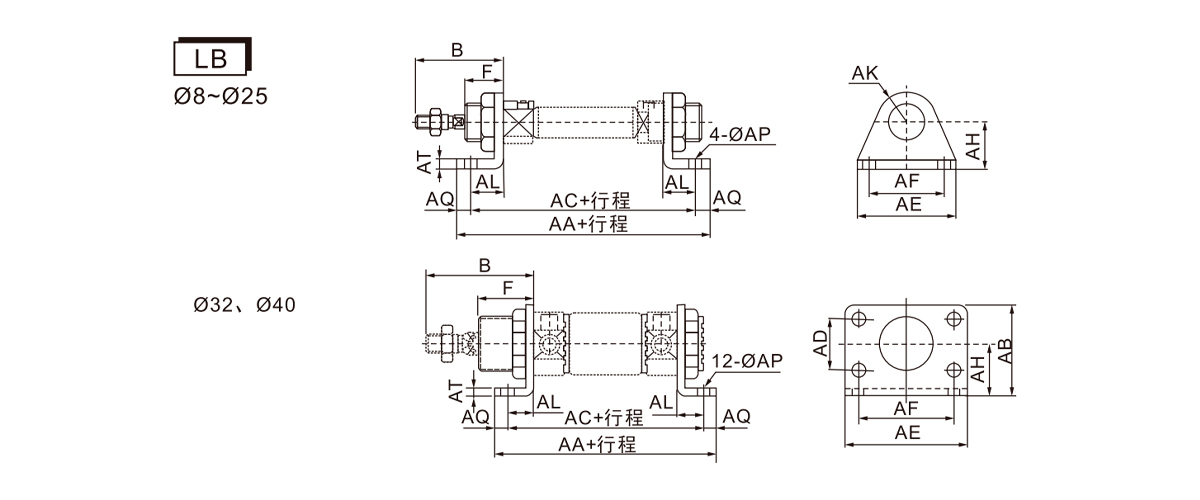

    Symbolii/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    AD - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    AT 3 3 4 4 5 5 4 5
