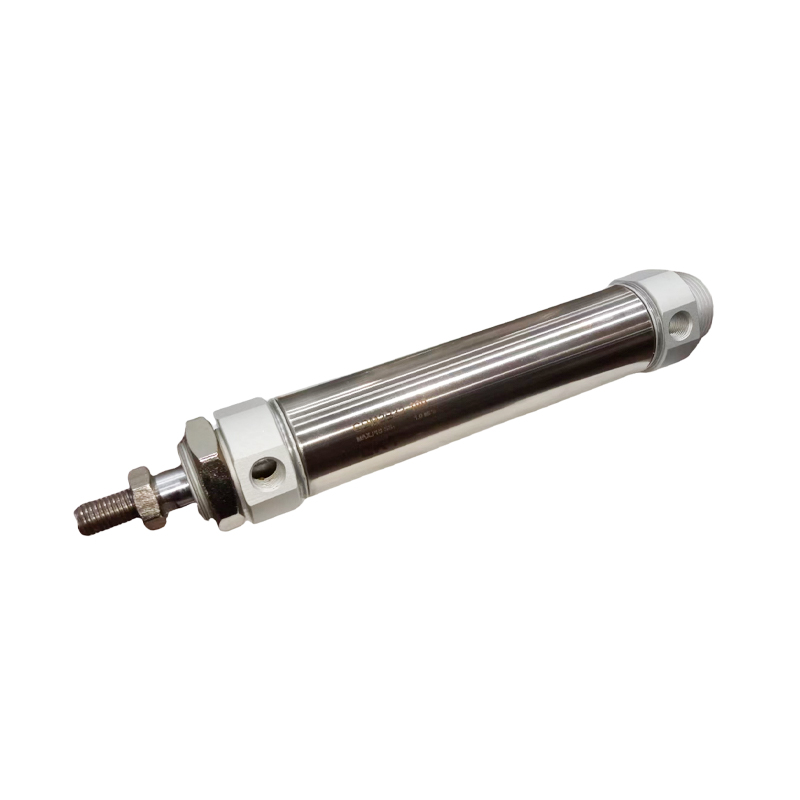

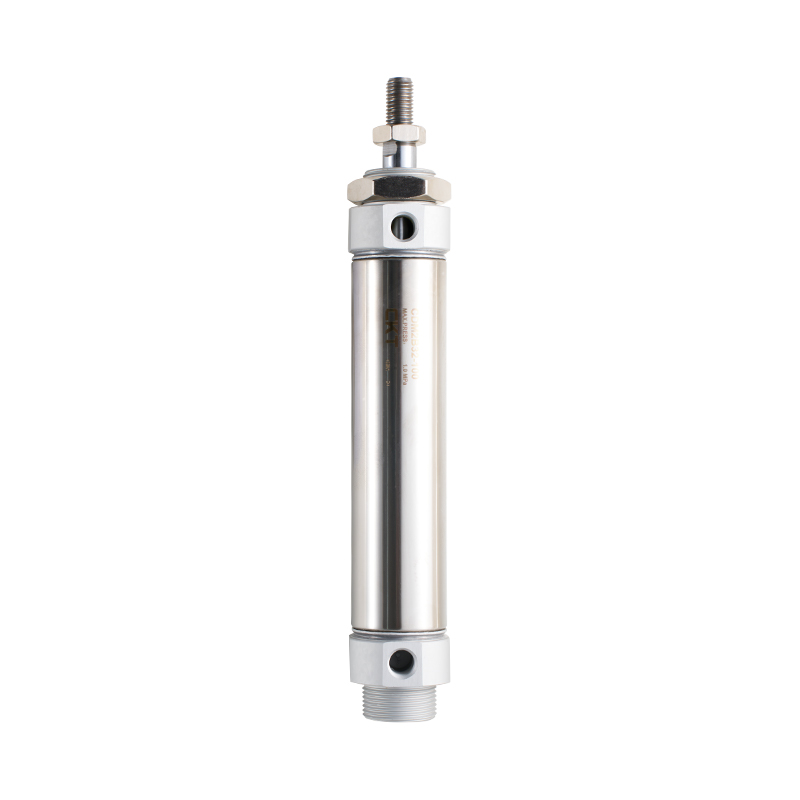

CM2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (kaksitoiminen)

CM2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (kaksoistoiminen) on kompakti ruostumattomasta teräksestä valmistettu toimilaite, joka on suunniteltu ahtaisiin työolosuhteisiin. Siinä on kaksitoiminen käyttövoima, joka ottaa huomioon korroosionkestävyyden ja rakenteellisen lujuuden, ja se soveltuu automaatioskenaarioihin, joissa on korkeat vaatimukset ympäristön kestävyydelle ja luotettavuudelle.

Ydinominaisuudet:
· Kaksoispuskurin sopeutumiskyky: Ilmapuskuri ja kumityynyn puskuri on saatavana kahdessa kokoonpanossa eri kuormitusolosuhteiden loppujarrutusvaatimusten täyttämiseksi.
· Kevyt korroosionkestävä rakenne: Alumiiniset etu- ja takapään suojukset vähentävät kokonaispainoa, ja ruostumattomasta teräksestä valmistettu sylinteri tarjoaa perusruosteenesto- ja korroosiosuojan.
·Peruskorroosioympäristön sietokyky: Säilytä vakaa toiminta ympäristöissä, jotka sisältävät heikkoa happo-/alkalisumua, kosteutta tai lievää kemiallista väliainetta.
·Modulaarinen asennusliitäntä: Tukee useita vakio-asennustarvikkeita (kuten tapit, jalat, laipat jne.), joita voidaan yhdistää joustavasti laitetilan asettelun mukaan.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：CM2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (yksitoiminen)
SEURAAVA：CJ2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (yksitoiminen)
  • Sylinterin halkaisija (mm) 20 25 32 40
    Käytetty neste Ilmaa (ei öljyä*)
    Toimintatila Kaksitoiminen
    Suurin käyttöpaine 1,0 MPa
    Minimi käyttöpaine 0,05 MPa
    Ympäristön ja nesteen lämpötila Ei-magneettinen kytkin: -10°C - 70°C, magneettikytkin: -10°C - 60°C
    Männän nopeus 50-750 mm/s
    Puskurointi Kumivaimennus/ilmapehmuste
    Iskun pituuden toleranssi (mm) 1.40
    *Voitelu Ei vaadita
    Liitoksen halkaisija (Rc) 1/8 1/8 1/8 1/4
    *Jos öljyäminen on tarpeen, käytä turbiiniöljyä nro 1 ISOVG32.

  • Matka-/magneettikytkimen mallitaulukko
    Sylinterin halkaisija
    (mm)     		Normaali veto
    (mm) Huomautus 1     		Magneettinen kytkin malli Huomautus 2) Asennusosa Malli  Huomautus 3 Sormushihnan malli
    20 25,50,75,100,
    125 150 200,
    250 300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Huomautus 1) Epätyypillisiä matkustusvaihtoehtoja on saatavana.
    Huomautus 2) Katso magneettikytkimien tekniset tiedot ja ominaisuudet magneettikytkinsarjasta.
    Johdon pituusmerkinnät: Ei merkintää - 0,5 m, L - 3 m, Z - 5 m. Esimerkki: M9N, M9NL.
    Huomautus 3) Kiinnitysosat ja rengashihna Mallit on tilattava yhdessä käyttöä varten.

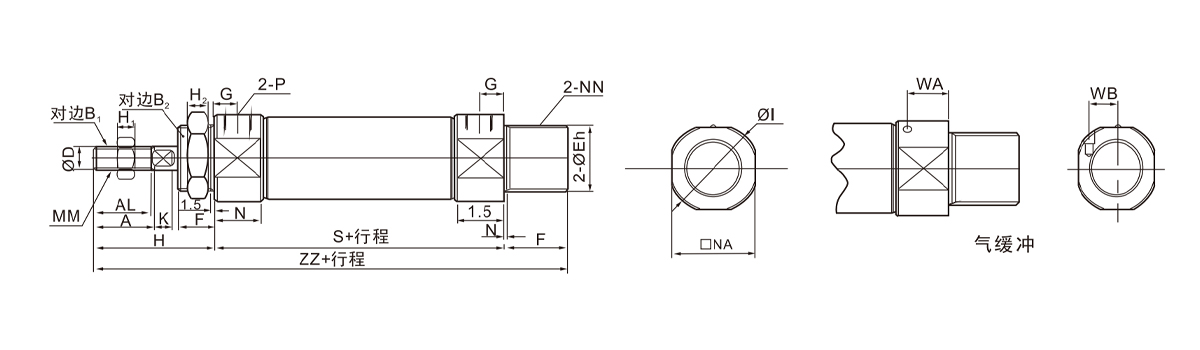

  • Sylinterin halkaisija Matkan reittisuunnitelma A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8 × 1,25 15 24 M20 × 1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10 × 1,25 15 30 M26 × 1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10 × 1,25 15 34.5 M26 × 1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14 × 1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

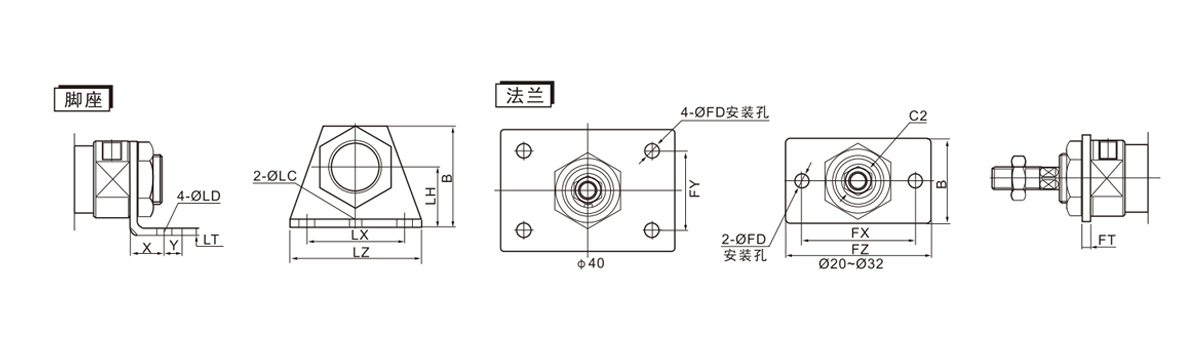

    Soveltuva sylinterin halkaisija
    (mm)     		Jalkatuki Laippa
    Osanumero X Y ØLD ØLC LX LZ LH LT B Osanumero FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

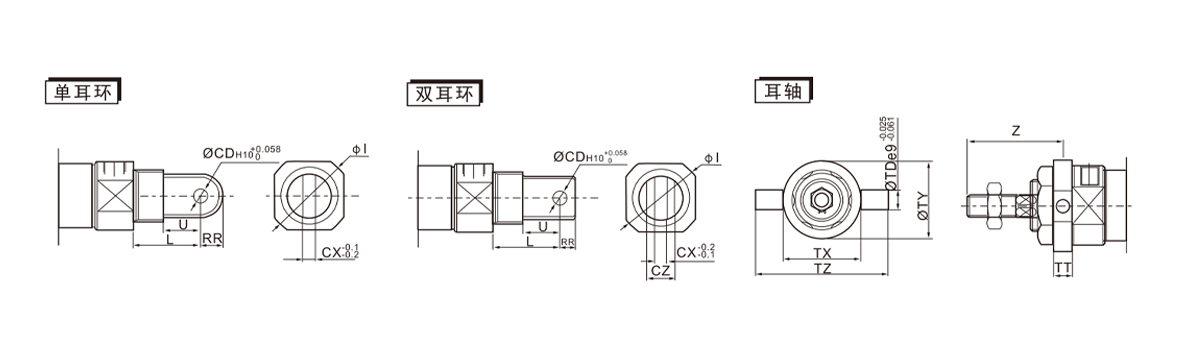

    Soveltuva sylinterin halkaisija
    (mm)     		Yksittäinen korvakoru Kaksinkertaiset korvakorut Akselin korvatyyppi
    Osanumero L U RR Øl ØCD-levy CX Osanumero L U RR ØCD-levy CX CZ Øl Osanumero TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

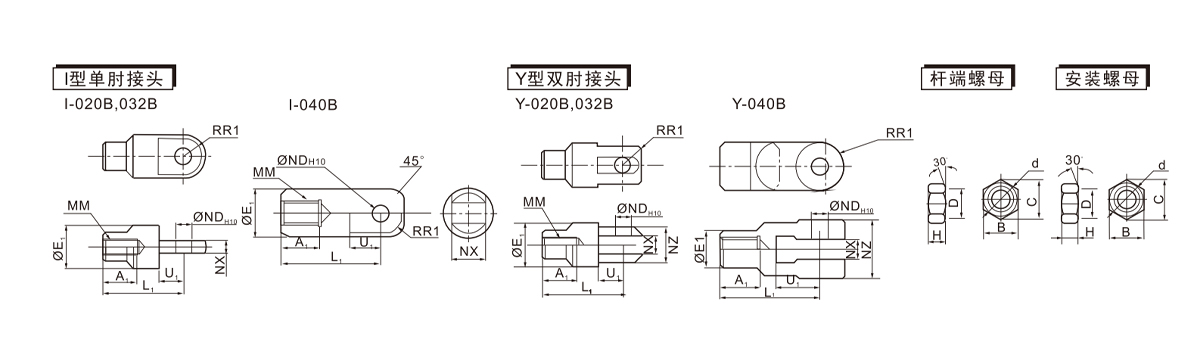

    Soveltuva sylinterin halkaisija
    (mm)     		Tyypin I yksikyynärpää Y-tyyppinen kaksoiskyynärnivel Tangon pään mutteri Asenna mutteri.
    Osanumero A1 E1 L1 MM ØND H10 NX R1 U Osanumero A1 E1 L1 MM ØND NX NZ R1 U1 Osanumero B C d H Osanumero B C d H D
    20 1-020B 16 20 36 M8 × 1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8 × 1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8 × 1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0.2 -0.2
    25·30 I-032B 18 20 38 M10 × 1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10 × 1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10 × 1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0.2 -0.2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14 × 1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0.3 0.1

    Soveltuva sylinterin halkaisija
    (mm)     		Matkan reittisuunnitelma A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8 × 1,25 15 24 M20 × 1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10 × 1,25 15 30 M26 × 1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10 × 1,25 15 34.5 M26 × 1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14 × 1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

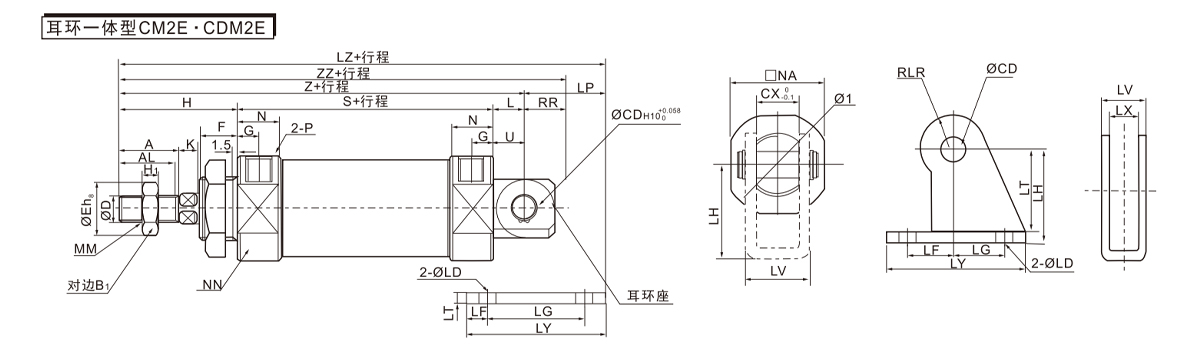

    Korvakorun pidike
    Soveltuva sylinterin halkaisija
    (mm)     		Osanumero LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
