CM2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (yksitoiminen)
  • CM2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (yksitoiminen)
Mini sylinteri

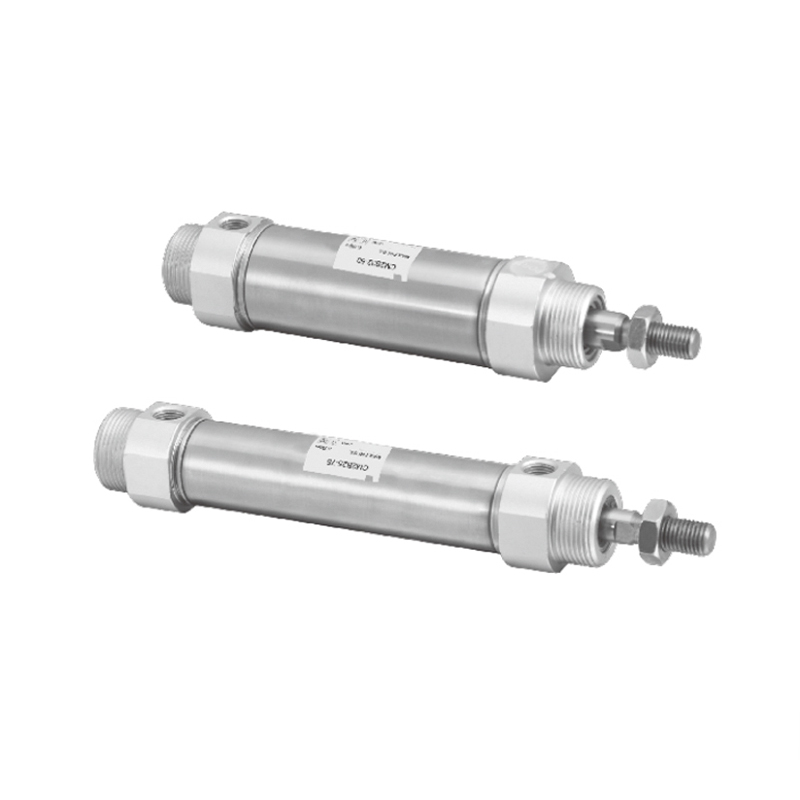

CM2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (yksitoiminen)

CM2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (yksitoiminen) on ruostumattomasta teräksestä valmistettu minisylinteri, jossa on hienostunut muotoilu. Se noudattaa yksitoimista käyttöperiaatetta ja sopii erityisen hyvin ahtaisiin ja puhtaisiin korroosiota kestäviin ympäristöihin. Sen ydin on riippuvainen käyttöväliaineen ja sisäänrakennetun jousen päälle-pois kytkemisestä, jotta saadaan aikaan suunnattu liike ja männänvarren automaattinen palautus.

· Männänvarsi ulottuu ajon aikana ja jousi palautuu kun paine poistetaan: Kun käyttöväliaine vaikuttaa sylinteriin, se voittaa sisäänrakennetun jousivoiman ja työntää männän vartta ulospäin tehdäkseen työtä; kun käyttöväliaine poistetaan tai keskeytetään, puristettu jousi vapauttaa välittömästi varastoidun energian pakottaen männän varren vetäytymään vakaasti ja luotettavasti alkuasentoon.
· Männänvarsi supistuu ajon aikana ja jousi ulottuu ulos, kun paine poistetaan: Kun käyttöväliaine vaikuttaa sylinteriin, se puristaa sisäänrakennettua jousta ja vetää männän vartta sisäänpäin samanaikaisesti; sen jälkeen kun käyttöväliaine on poistettu tai keskeytetty, jousen palautusvoima hallitsee, työntää männänvartta aktiivisesti ulospäin ja palaa alkuperäiseen laajennettuun tilaan.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：MA-sarjan ruostumattomasta teräksestä valmistetut minisylinterit
SEURAAVA：CM2-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (kaksitoiminen)
  • Sylinterin halkaisija (mm) 20 25 32 40
    Käytetty neste Ilmaa
    Toimintatila Yksinäinen
    Suurin käyttöpaine 1,0 MPa
    Minimi käyttöpaine 0,18 MPa (jousipuristus), 0,23 MPa (jousilaajennus)
    Ympäristön ja nesteen lämpötila Ei-magneettinen kytkin: -10°C - 70°C, magneettikytkin: -10°C - 60°C
    Männän nopeus 50-750 mm/s
    Puskurointi Kumipehmuste
    Iskuntoleranssi (mm) 1.4
    0
    *Voitelu Ei vaadita
    Liitoksen halkaisija Rc 1/8 1/8 1/8 1/4
    *Jos öljyäminen on tarpeen, käytä turbiiniöljyä nro 1 ISOVG32.

  • Matka-/magneettikytkimen mallitaulukko
    Sylinterin halkaisija (mm) Vakioisku (mm) Magneettikytkin Malli   Huomautus 1) Asennusosa Malli   Huomautus 2) Sormushihnan malli
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Huomautus 1) Katso magneettikytkimien tekniset tiedot ja ominaisuudet magneettikytkinsarjasta.
    Johdon pituuden ilmaisin: Ei merkintää - 0,5 m, L - 3 m, Z - 5 m
    Esimerkki: M9N, M9NL.
    Huomautus 2) Kiinnitysosat ja rengasnauhat on tilattava ja käytettävä yhdessä.

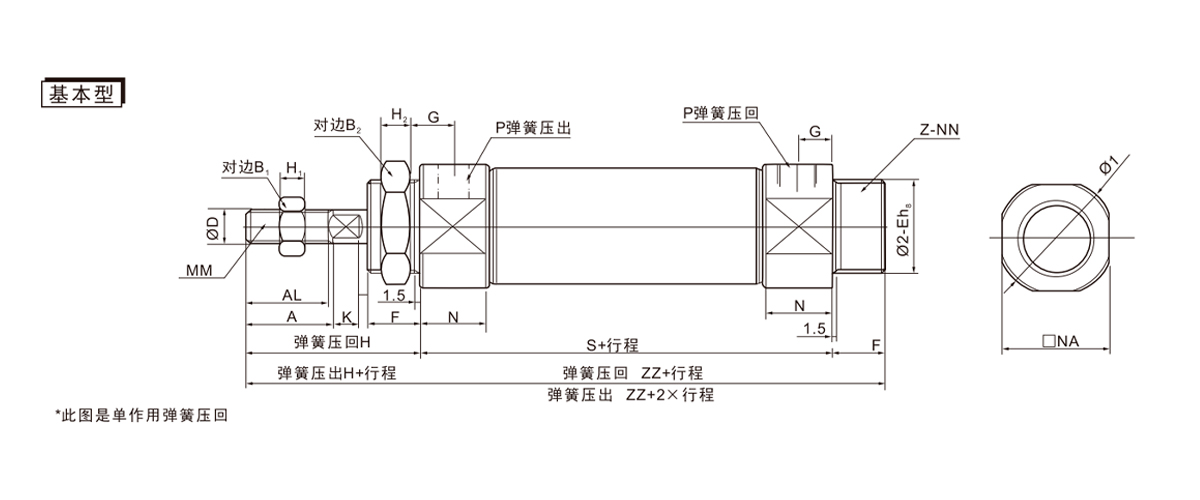

  • Sylinterin halkaisija (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8 × 1,25 15 24 M20 × 1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10 × 1,25 15 30 M26 × 1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10 × 1,25 15 34.5 M26 × 1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14 × 1,5 21.5 42.5 M32×2 1/4
    -0,039

    Reittisuunnitelma 1-50 51-100 101-150 151-200 201-250
    Sylinterin halkaisija S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

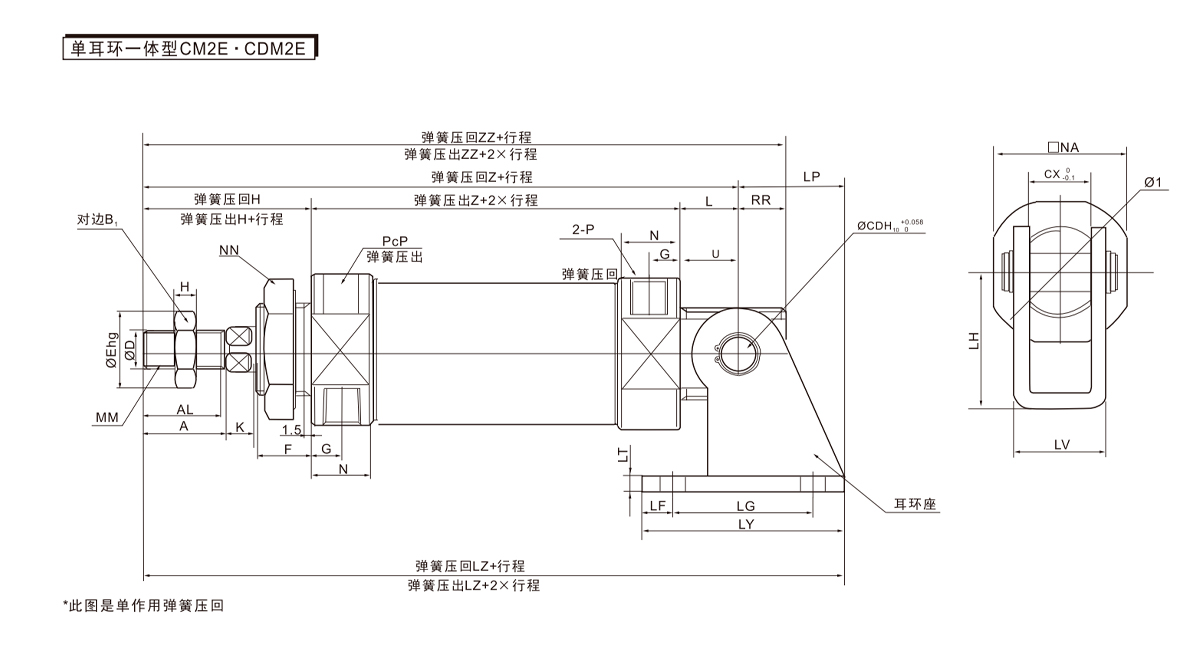

    Sylinterin halkaisija (mm) A AL B1 CD-levy CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8 × 1,25 15 24 M20 × 1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10 × 1,25 15 30 M26 × 1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10 × 1,25 15 34.5 M26 × 1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14 × 1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Reittisuunnitelma 1-50 51-100 101-150 151-200 201-250
    Sylinterin halkaisija S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Osanumero Sylinterin halkaisija (mm) LD LF LG LH LP LT LV LY 1-50 51-100 101-150 151-200 201-250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
