CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Tankoton sylinteri / CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi

CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi
  • CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi
  • CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi
  • CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi
Tankoton sylinteri

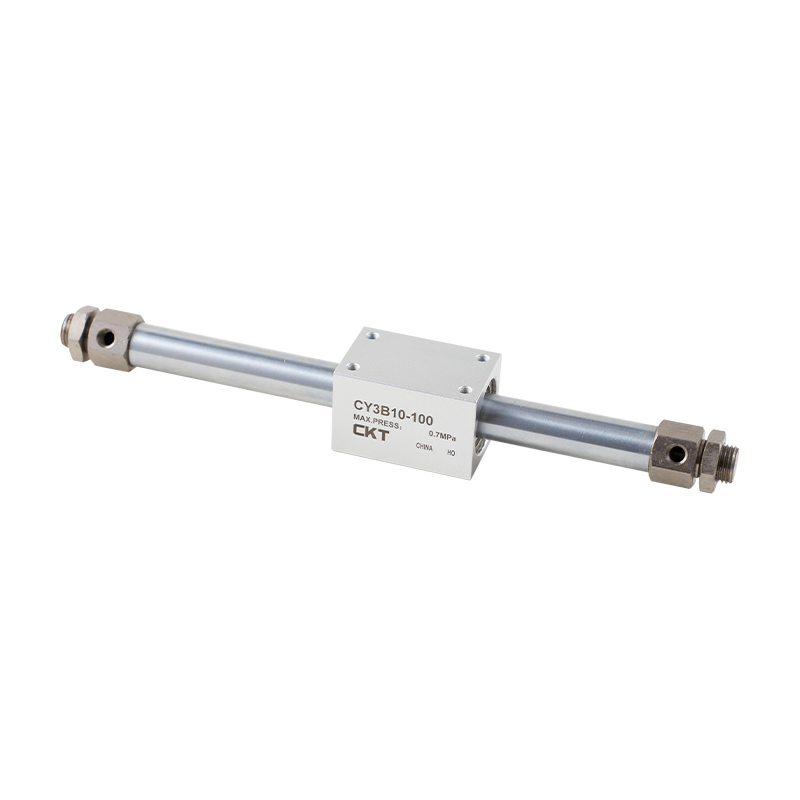

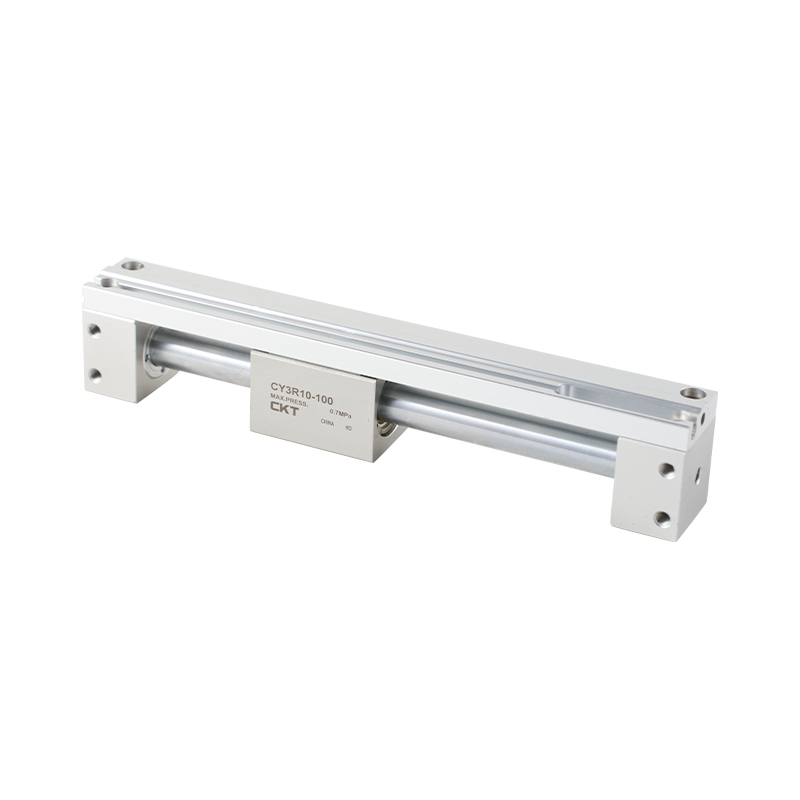

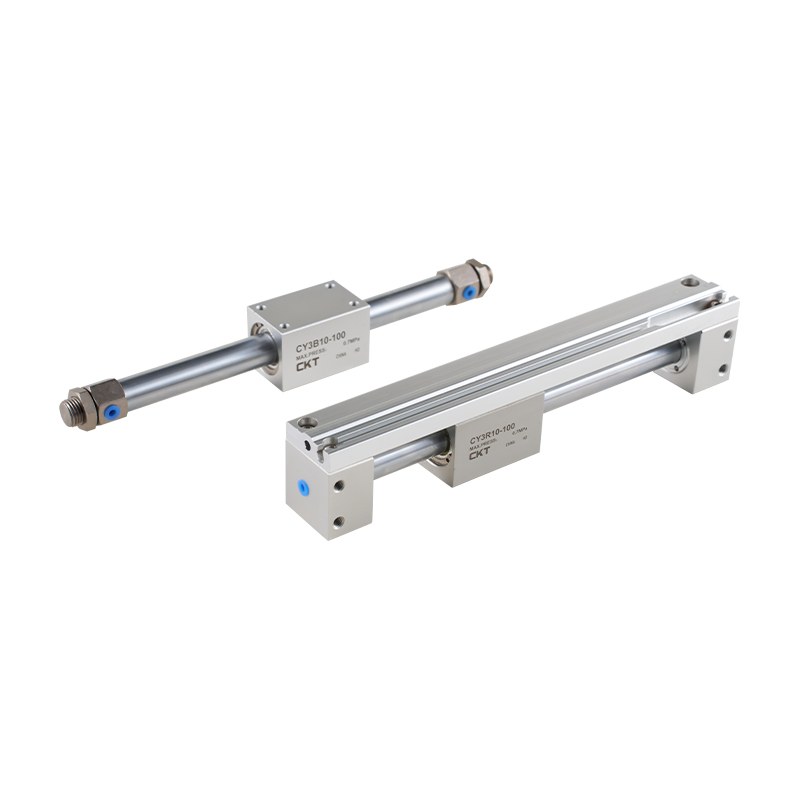

CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi

Päärungon ja päänsuojuksen muotoa on muutettu, ja magneettinen liitäntä on otettu käyttöön painon vähentämiseksi. Männän voitelun kiinnitysrengas voi jatkuvasti muodostaa voitelukalvon ja parantaa voitelukykyä.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：MY1B-sarjan mekaaninen sauvaton sylinteri (perustyyppi)
SEURAAVA：CY1L-sarjan magneettikytketty sauvaton sylinteri (kuulalaakerityyppi)
  • Vakiotiedot
    Sylinterin halkaisija (mm) 15 20 25 32 40
    Käytetty neste Ilma (ilman öljyä)
    Suurin käyttöpaine MPa 0.7
    Pienin käyttöpaine MPa 0.16 0.15 0.14 0.12
    Ympäristön ja nesteen lämpötila -10 - 60°C (mutta ei pakastettu)
    Männän nopeus mm/s CY3B:50-400;CY3R:50-500
    Puskurointi Pehmusteet molemmissa päissä
    Iskunpituuden toleranssi mm 0-250 1°,251-1000 14,1001-1,8
    Magneettinen pitovoima   N 137 231 363 588 922
    Putkiliitos M5 × 0,8 Rc/8 ·NPT18 ·G/₈

  • Osanumero Sopii sylinterin halkaisijalle (mm) d H B C
    SNJ-016B 15 M10 × 1,0 4 14 16.2
    SN-020B 20 M20 × 1,5 8 26 30
    SN-032B 2532 M26 × 1,5 8 32 37
    SN-040B 40 M32 × 2,0 10 41 47.3

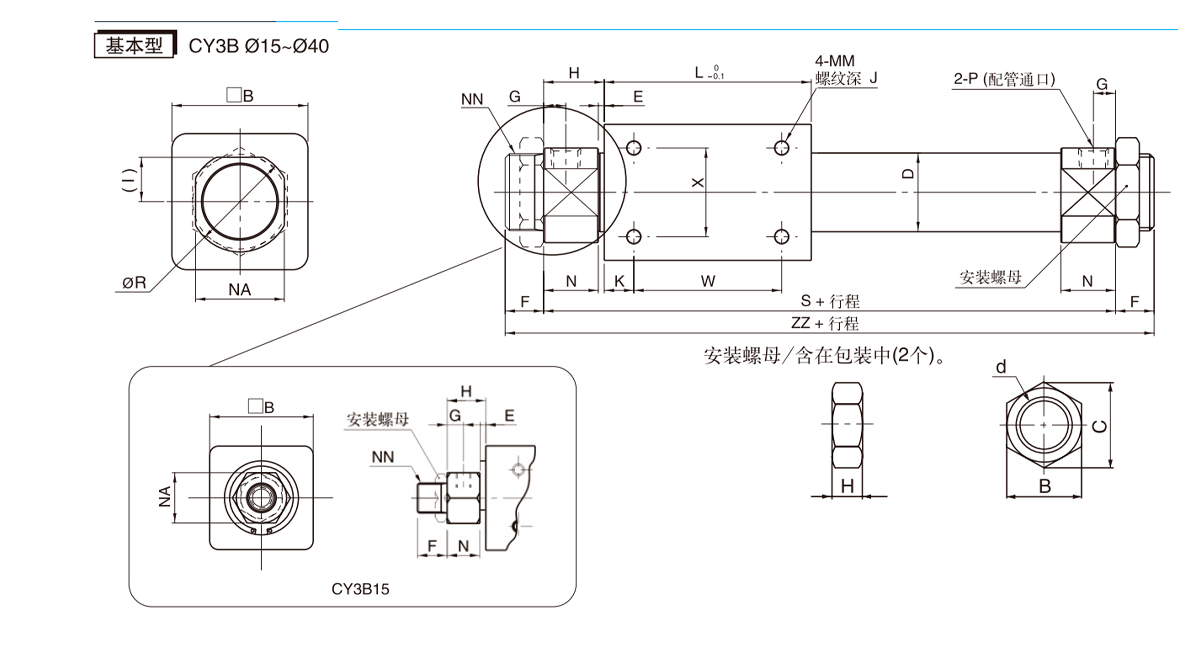

    Malli B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4 × 0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4 × 0,7 18 24 M20 × 1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5 × 0,8 18.5 30 M26 × 1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6 × 1 20 36 M26 × 1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6 × 1 26 46 M32×2 50 150 60 40 182

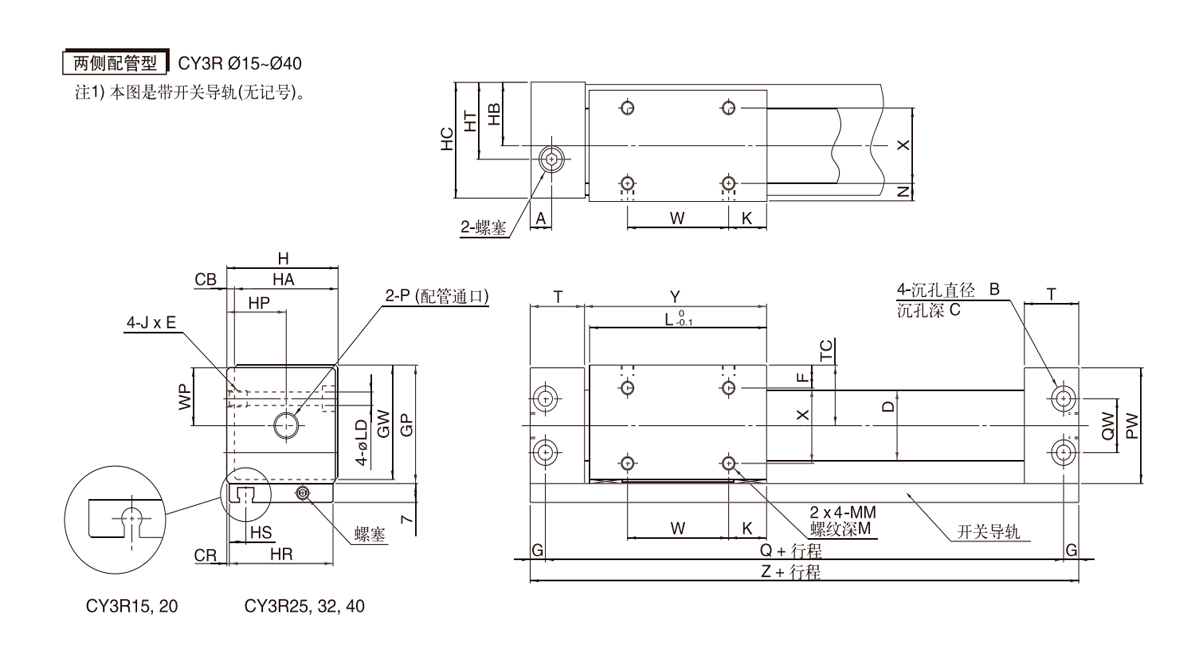

    Malli A B C CB CR D F G GP GW H HA HB HC HP HR HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5 × 0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6 × 1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6 × 1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8 × 1,25 × 10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8 × 1,25 × 10 15

    Malli L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4 × 0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4 × 0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5 × 0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6 × 1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6 × 1 11 64 134 34 26 33 60 32 40 93 148

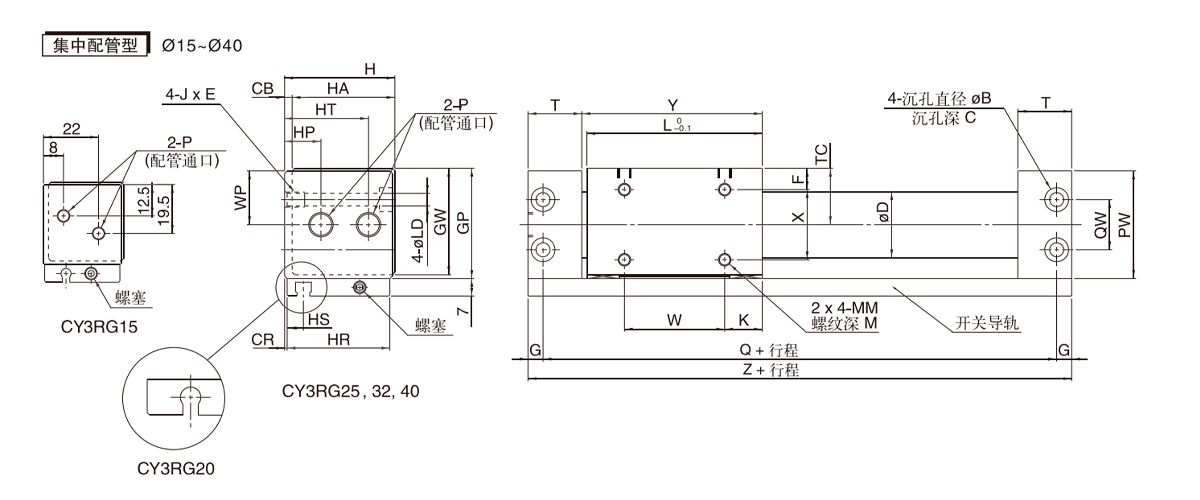

    Malli HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※ Määrittämättömät mitat ovat samat kuin putkityypin molemmilla puolilla.
