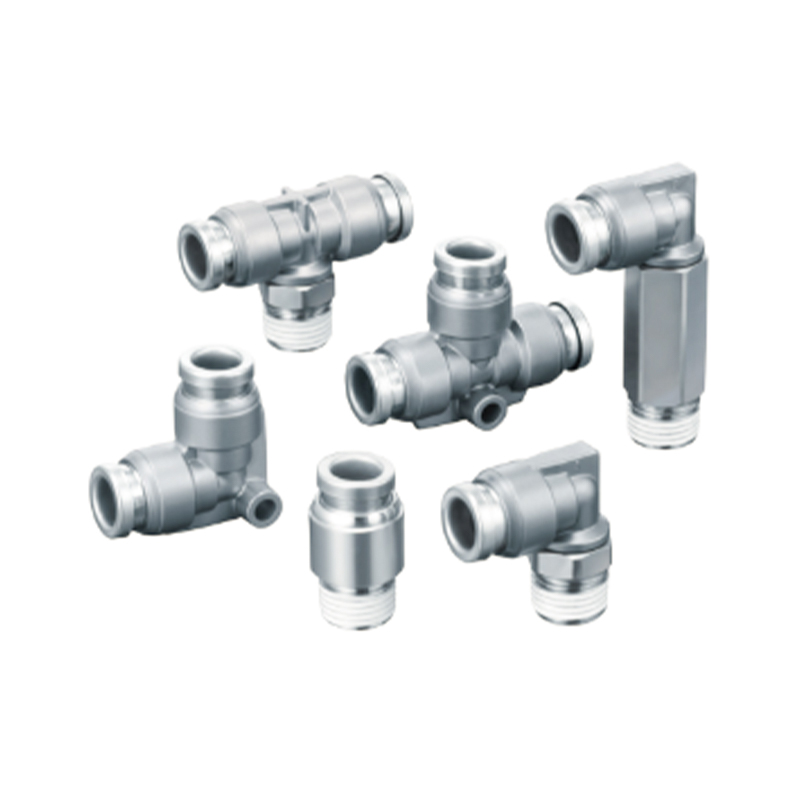

KQB2-sarjan ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys
  • KQB2-sarjan ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys
Ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys

KQB2-sarjan ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys

KQB2-sarjan ruostumattomasta teräksestä valmistettu yhden kosketuksen liitin käyttää korkealaatuista ruostumattomasta teräksestä valmistettua integroitua muovaustekniikkaa, joka on suunniteltu erityisesti nesteensiirtoskenaarioihin, jotka vaativat nopeaa purkamista ja luotettavaa tiivistystä ja jotka täyttävät teollisuusympäristöjen puhtaus- ja kestävyysvaatimukset.

Ydinominaisuudet
Materiaalin stabiilisuus: Täysin ruostumattomasta teräksestä valmistettu rakenne on luonnollinen korroosionkestävyys, se välttää keskimääräisen kontaminaatioriskin ja mukautuu happo-emäsympäristöihin sekä lämpötilan ja paineen vaihteluihin
Välitön lukitusmekanismi: Push-pull yksisuuntainen lukkorakenne mahdollistaa sokean käytön, ja sisäänrakennettu itsekompensoiva tiivisterengas eliminoi vuotoriskit
Järjestelmän yhteensopivuuden laajennus: Tukee useiden putkien halkaisijoiden modulaarista sarjaliitäntää, mikä mahdollistaa haarasolmujen joustavan konfiguroinnin monimutkaisissa putkilinjoissa
Ylläpitokustannusten optimointi: Työkaluton purku- ja kokoonpanoominaisuus lyhentää huomattavasti laitteiden seisokkiaikoja, ja kiinnitysjousirakenne voidaan vaihtaa itsenäisesti ylläpitokustannusten vähentämiseksi

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：KQG2-sarjan SUS316 ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys
SEURAAVA：Ei seuraavaa artikkelia
  • Tekniset tiedot
    Käytetty neste Ilma, vesi, höyry
    Painealue Huomautus 2) -100 kPa - 1 MPa Huomautus 3)
    Painetestipaine 3,0 MPa
    Ympäristön lämpötila ja nesteen lämpötila Huomautus 4) -5 - 150 °C (mutta ei jäädytetty) Huomautus 3)
    Rasvaa käytetty Ei rasvan spesifikaatiota
    Kierreosien tiivistys Tiivisteaineen kanssa
    Huomautus 1) Vettä ei voi käyttää pehmeiden nailonletkujen kanssa.
    Huomautus 2) Koska vuoto ei ole nolla, vältä tyhjiöhuoltoa vuototesteissä jne. Huomautus 3) Varmista putkiston käyttöpaine- ja käyttölämpötila-alue.
    Huomautus 4) Asenna vuoraus seuraavissa olosuhteissa (paitsi □3.2).
    ·Käytettäessä ympäristöissä tai nesteiden kanssa, jotka ovat alttiina äkillisille lämpötilan muutoksille.
    ·Käytettäessä korkeissa lämpötiloissa.

    Sopii putkiin
    Putken materiaali FEP, PFA, nylon, pehmeä nylon Note 1), polyuretaani, polyolefiini
    Putken ulkohalkaisija Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Vuorauksen lämpötilaolosuhteet
    Putket käytetty Lämpötila
    FEP-putket/TH-sarja Yli 80°C
    PFA putket/TL-sarja Yli 120°C
    Varaosat
    Nimi Putken ulkohalkaisija Malli Materiaali
    Tiiviste 一 M-5G3 SUS316
    Erityinen FKM
    Paneelin kiinnitysmutteri Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

  • Ei Nimi Materiaali

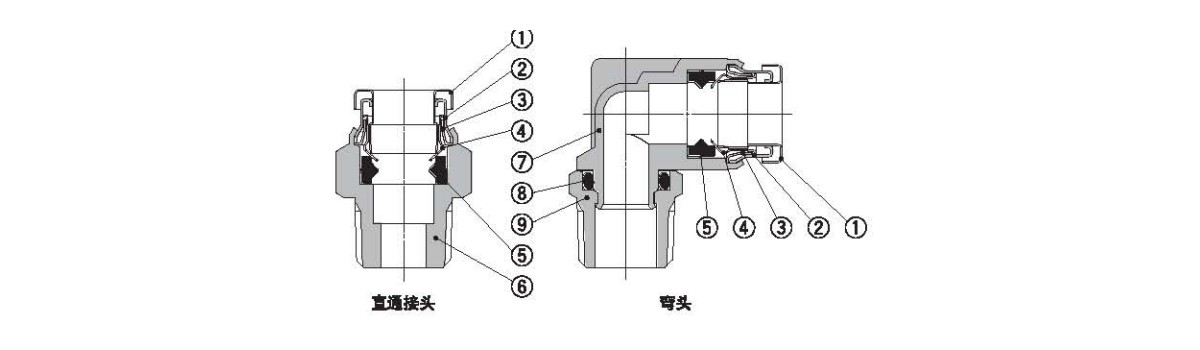

    1 Vapauta holkki SUS304
    2 Ohjainholkki 1 SUS304
    3 Ohjainholkki 2 SU8304
    4 Kevät klipsi SUS304
    5 Tiiviste Erityinen FKM (fluoripinnoite)
    6 Suora liitinrunko C3604 (sähkötön nikkelipinnoitus)
    7 Kyynärpäärunko SU8316
    8 O-rengas Erityinen FKM (fluoripinnoite)
    9 Paina nappia sisään C3804 (sähkötön berylliumnikkelipinnoitus)

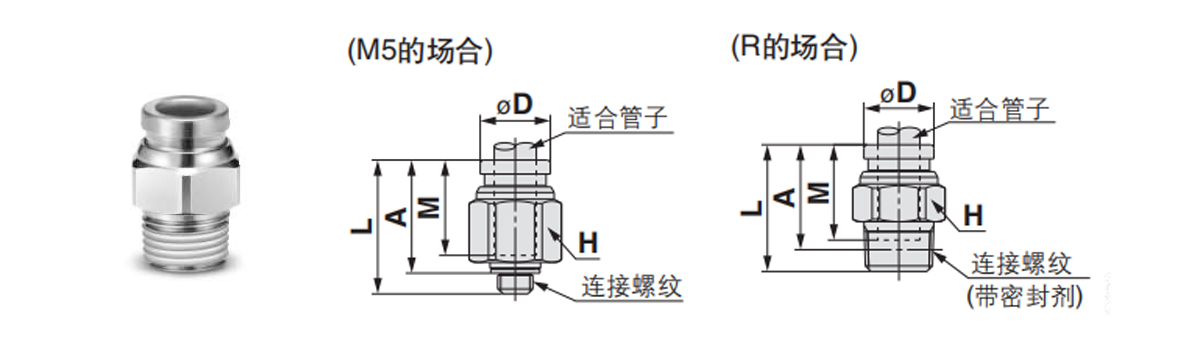

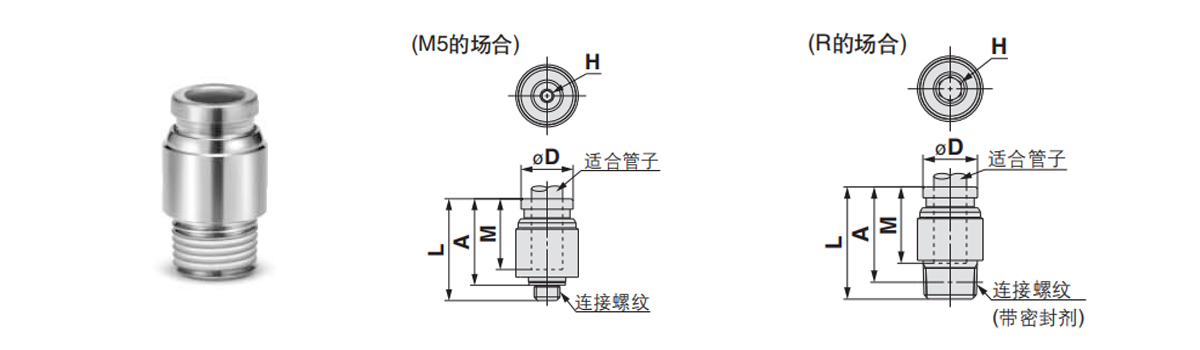

  • Suora liitin: KQB2H
    Sopii putken ulkohalkaisijalle mm Liitoslanka
    R,M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		ØD Huomautus 1) L A※ M Huomautus 2) Tehollinen poikkipinta-ala mm² Laatu g
    Ø3.2 M5 × 0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5 × 0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Vertailumitat ruuvin ruuvauksen jälkeen.
    Huomautus 1) Ø ilmaisee suurimman halkaisijan.
    Huomautus 2) Ilmaisee arvon, kun käytetään FEP-letkua.
    Ø16 osoittaa arvon, kun käytetään vain nailonletkua.

    Kuusikulmainen suora liitin: KQB2S
    Sopii putken ulkohalkaisijalle mm Liitoslanka
    R,M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		ØD Huomautus 1) L A※ M Huomautus 2) Tehollinen maksu Pinta-ala mm² Laatu g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5 × 0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2 $10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2 $12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Vertailumitat kierteen ruuvauksen jälkeen.
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-putkia.
    Ø16 osoittaa arvot käytettäessä vain nailonputkia.

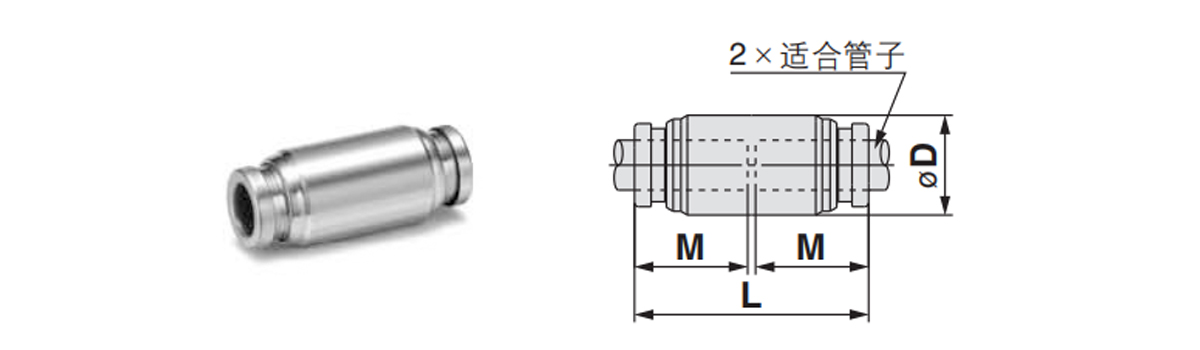

    Suora liitin: KQB2H
    Sopii putken ulkohalkaisijalle mm Malli ØD Huomautus 1) L M Huomautus 2) Tehollinen poikkipinta-ala mm² Laatu g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-letkua.
    Ø16 osoittaa arvot käytettäessä vain nailonletkua.

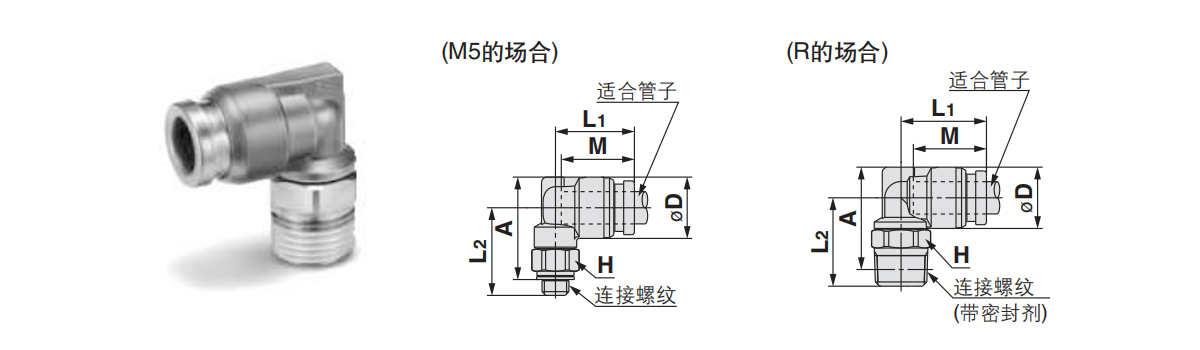

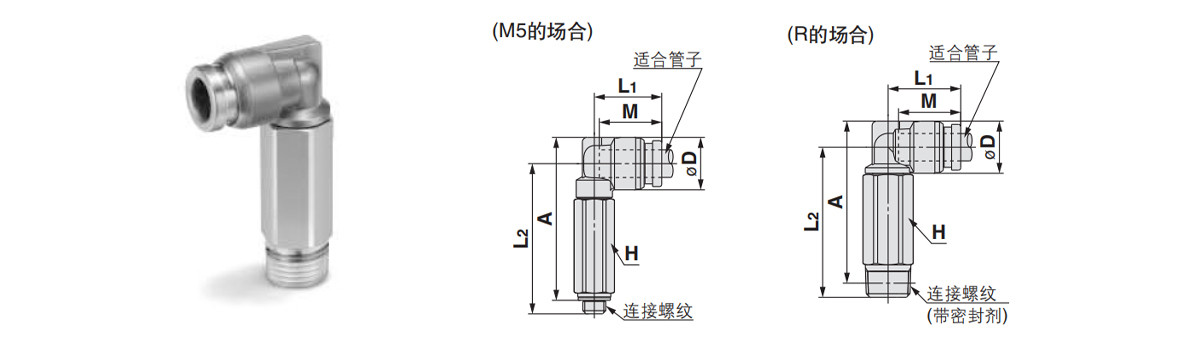

    Kyynärpää: KQB2L
    Sopii putken ulkohalkaisijalle mm Liitoslanka
    R,M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		Huomautus 1)
    ØD     		L1 L2 A※ M Huomautus 2)
    Tehollinen poikkipinta-ala mm2     		Laatu g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※ Vertailumitat R-kierteen ruuvauksen jälkeen.
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-letkua.
    Ø16 osoittaa arvoja käytettäessä nailonletkua.

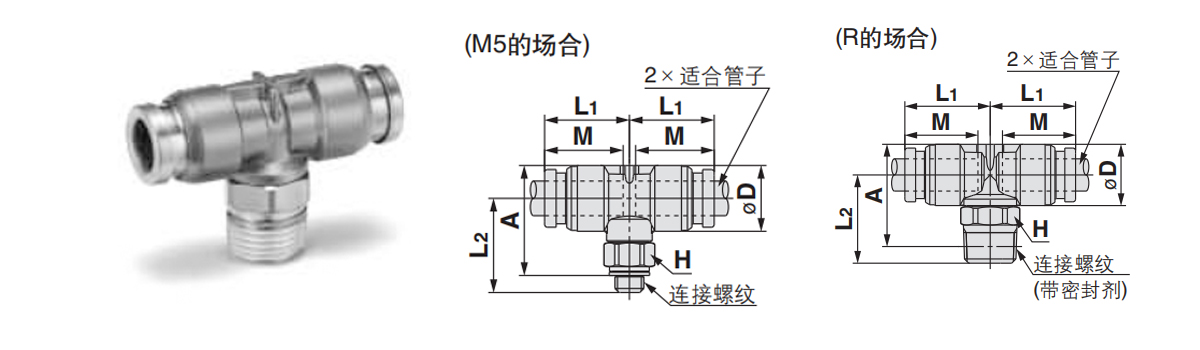

    Kaksiputkinen T-muotoinen liitin: KQB2T
    Sopii putken ulkohalkaisijalle mm Liitoslanka
    R,M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		Huomautus 1)
    ØD     		L1 L2 A※ M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 M5 × 0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※ Vertailumitat R-kierteen ruuvauksen jälkeen.
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-letkua.
    Ø16 osoittaa arvot käytettäessä vain nailonletkua.

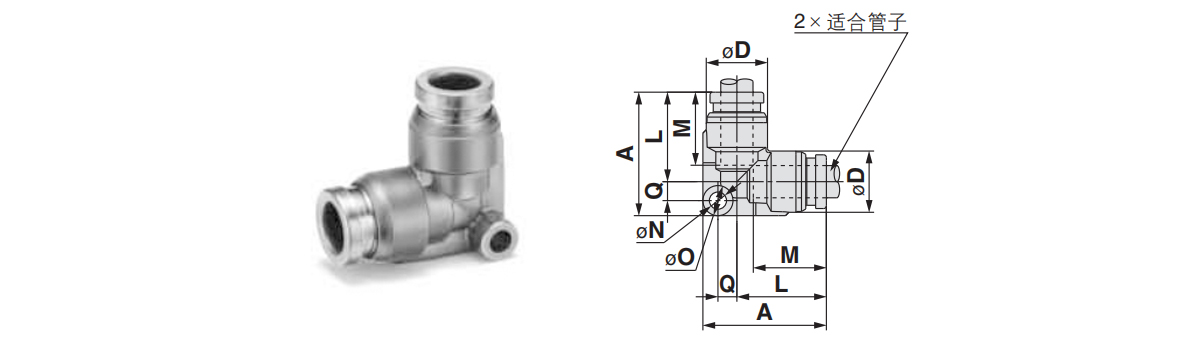

    Oikeakulmainen kyynärpää: KQB2L
    Sopii putken ulkohalkaisijalle mm Malli Huomautus 1)
    6D     		L A Q M ØN O Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-letkua.
    Ø18 osoittaa arvot käytettäessä vain nailonletkua.

    Paneeliasennettava suoraliitin: KQB2E
    Sopii putken ulkohalkaisijalle mm Malli T
    (M)     		H
    (kuusikulmaiset vastakkaiset sivut)     		L Asennusreiät M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18 × 1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Huomautus: Arvot osoittavat FEP-letkun arvot.
    Ø16 osoittaa vain nailonletkujen arvot.

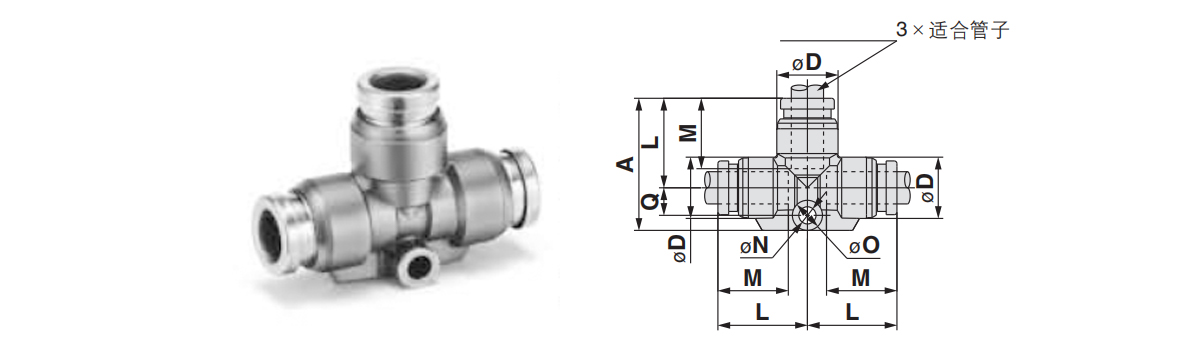

    T-muotoinen putkiliitos: KQB2T
    Sopii putken ulkohalkaisijalle mm Malli Huomautus 1)
    D     		L A Q M ØN ØO Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-letkua.
    Ø16 osoittaa arvot käytettäessä vain nailonletkua.

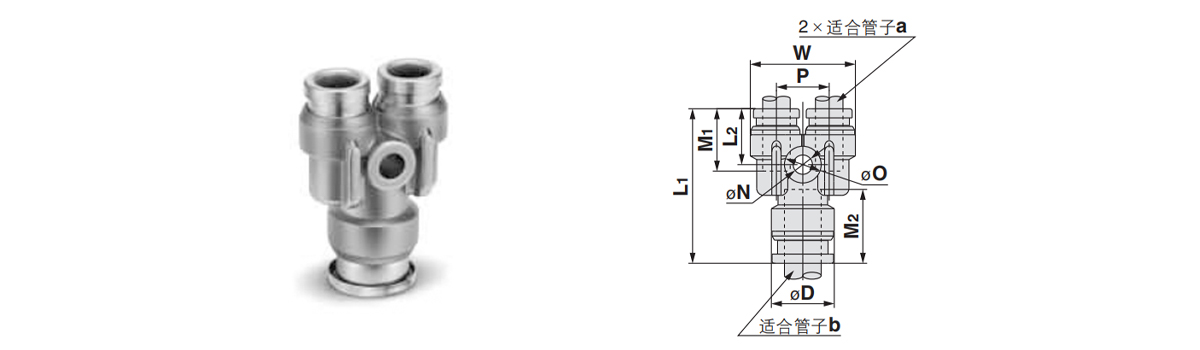

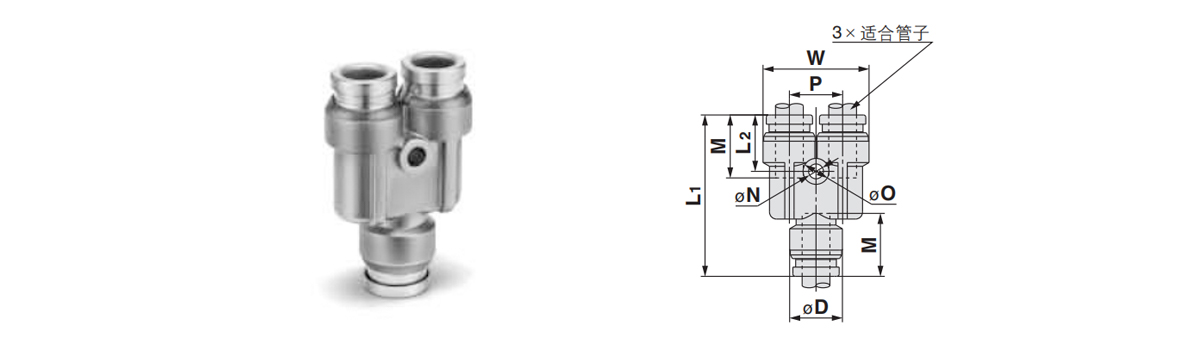

    Y-muotoinen putkiliitos: KQB2U
    Sopii putken ulkohalkaisijalle mm Malli Huomautus 1)
    ØD     		W L1 L P M ØN 60 Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Huomautus 1)②ØD means maximum diameter.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-putkia.
    Ø16 osoittaa arvot käytettäessä vain nailonputkia.

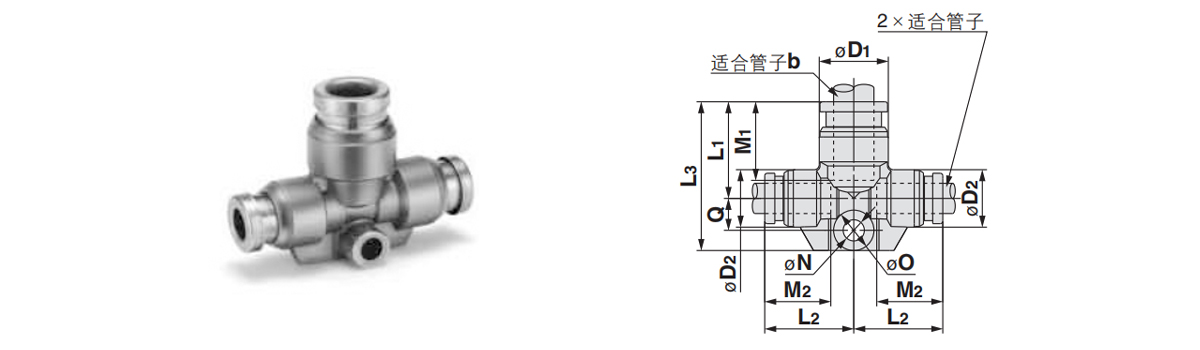

    Supistava T-paita: KQB2T
    Sopii putken ulkohalkaisijalle mm Malli Huomautus 1)
    ØD1     		Huomautus 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Huomautus 1) ØD1, ØD2  means maximum diameter.
    Huomautus 2) Indicates values when using FEP pipes.

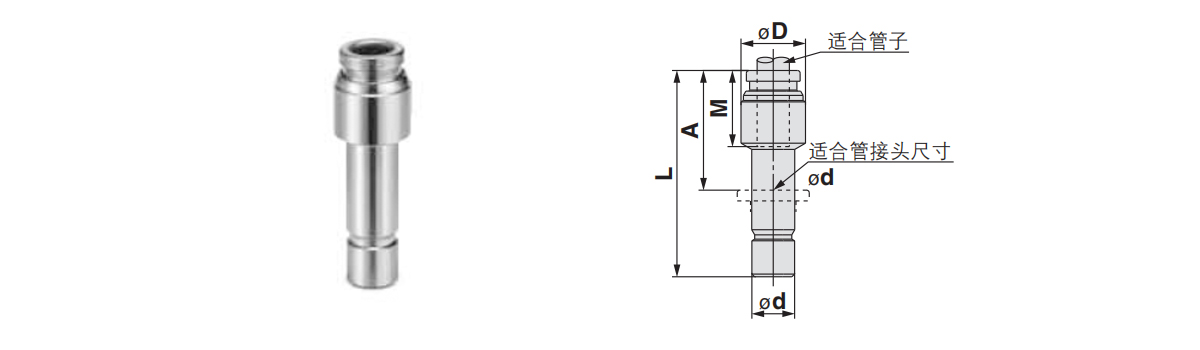

    Pistoke: KQB2R
    Sopii putken ulkohalkaisijalle mm Sopiva putkiliitoksen koko od Malli ØD Huomautus 1) L A M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-putkia.

    Supistava suora putki: KQB2H
    Sopii putken ulkohalkaisijalle mm Malli ØD Huomautus 1) L M1 M2 Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-putkia.

    Y-muotoinen putkiliitos: KQB2U
    Sopii putken ulkohalkaisijalle mm Malli Huomautus 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates values when using FEP pipes.

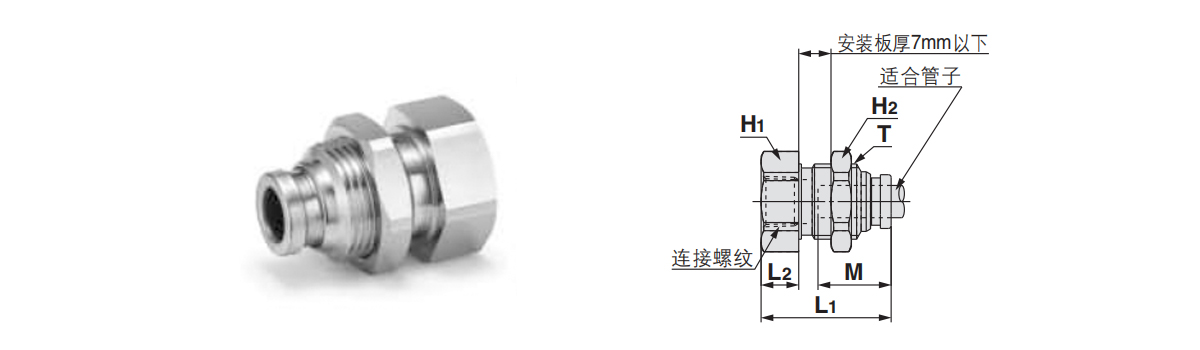

    Paneeliasennettava sisäkierre suora putkiliitin: KQB2E
    Sopii putken ulkohalkaisijalle mm Liitoslanka
    Pe     		Malli T
    (M)     		Kuusikulma vastakkaiset sivut L1 L2 Asennusreikä M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Hei H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18 × 1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Huomautus: Arvot osoittavat FEP-letkun arvot.
    Ø16 osoittaa vain nailonletkujen arvot.

    Pitkä kyynärpää: KQB2W
    Sopii putken ulkohalkaisijalle mm Liitoslanka
    R,M     		Malli H
    Kuusikulmaiset vastakkaiset sivut     		ØD Huomautus 1) L1 L A※ M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※ Vertailumitat F-kierteen ruuvauksen jälkeen.
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-putkia.
    Ø18 osoittaa arvot käytettäessä vain nylonputkia.

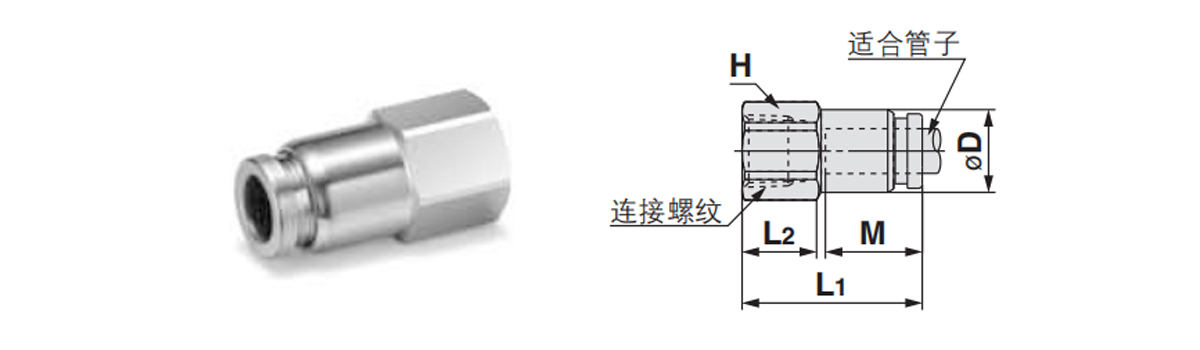

    Sisäkierre suoraan läpi: KQB2F
    Sopii putken ulkohalkaisijalle mm Liitoslanka
    Rc     		Malli H
    (Kuusikulmaiset vastakkaiset sivut)     		ØD Huomautus 1) L1 L2 M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Huomautus 1) ØD tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Osoittaa arvot käytettäessä FEP-letkua.
    Ø16 osoittaa arvot käytettäessä vain nailonletkua.

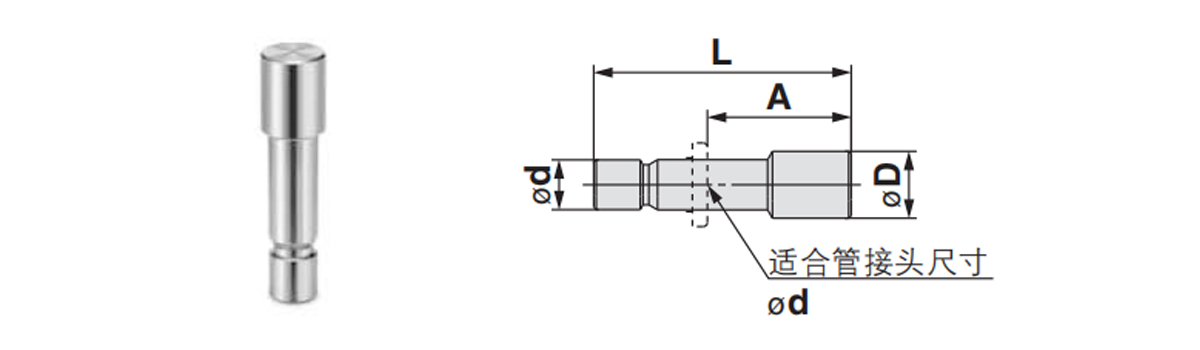

    Pistoke: KQG2P
    Sopiva putkiliitoksen koko od Malli ØD L A Laatu g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Aiheeseen liittyvät tuotteet

Blogi ja uutiset

Uusimmat uutisemme ja
Blogi

Näytä lisää

Aito ja luotettava laatu erottuu luonnollisesti.

Valinta syntyy luottamuksesta, ja yhteistyö syntyy rehellisyydestä.

  • K: Kuinka pian voimme saada vastauksen kyselyn lähettämisen jälkeen?

    Vastaamme sinulle 24 tunnin kuluessa kyselyn vastaanottamisesta arkipäivinä.

  • K: Oletko suora valmistaja vai kauppayhtiö?

    Olemme valmistaja, ja meillä on oma kansainvälinen myyntiosasto. Joten voimme tuottaa ja myydä kaikki itse.

  • K: Voitko tehdä räätälöityjä tuotteita?

    Kyllä, voimme kehittää ja valmistaa tuotteita asiakkaiden toimittamien piirustusten tai näytteiden mukaan.

  • K: Miten yrityksesi takaa tuotteiden laadun?

    Ensinnäkin teemme tarkastuksen jokaisen prosessin jälkeen. Valmiille tuotteille teemme 100 % tarkastuksen asiakkaiden vaatimusten ja kansainvälisen standardin mukaisesti.

  • K: Minne tuotteesi pääasiassa viedään?

    Tuotteitamme viedään pääasiassa Saksaan, Yhdysvaltoihin, Tanskaan ja yli kymmeneen maahan Euroopassa ja Pohjois-Amerikassa
