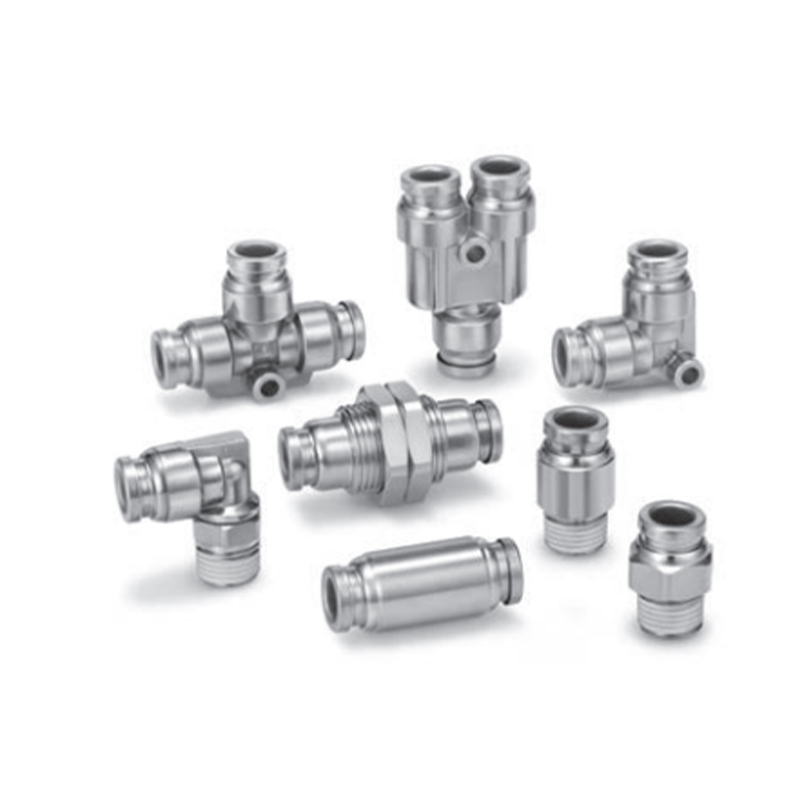

KQG2-sarjan SUS316 ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys Toimittajat

Kotiin / Tuotteet / Pneumaattinen lisävaruste / Ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys / KQG2-sarjan SUS316 ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys

KQG2-sarjan SUS316 ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys
  • KQG2-sarjan SUS316 ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys
Ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys

KQG2-sarjan SUS316 ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys

KQG2-sarjan SUS316 ruostumattomasta teräksestä valmistetut yhden kosketuksen liittimet on suunniteltu vaativiin teollisuusympäristöihin. Ne on valmistettu kirurgisen instrumentin ruostumattomasta teräksestä SUS316, jotta saavutetaan nopea tiivistys ja mediakanavien irrottaminen. Sen rakenteessa yhdistyy korkea korroosionkestävyys ja helppokäyttöisyys, ja se sopii nesteenhallintajärjestelmiin, joissa on tiukat puhtaus- ja luotettavuusvaatimukset.

Ydinominaisuudet
Lääketieteellinen korroosionkestävä pohja
Rungon päämateriaali on SUS316 ultravähähiilinen austeniittista ruostumatonta terästä. Pintakorroosionkestävyyskerrosta vahvistaa passivointiprosessi, joka estää merkittävästi kloridi-ionikorroosiota ja rakeidenvälistä korroosiota ja kestää happoja, emäksisiä liuottimia ja runsaasti suolapitoisia ruiskutusympäristöjä.

Yksitoiminen lukitusmekanismi
Sisäänrakennettu itselukittuva solkirakenne, yksi työntötoiminto voi suorittaa putkilinjan kaksisuuntaisen sulkemisen ilman aputyökaluja tai pyörimistoimintoa, mikä lyhentää huomattavasti laitteiden huolto- ja putkilinjan uudelleenjärjestelyaikaa.

Täyden valikoiman dynaaminen tiivistystakuu
Monivaiheinen tiivistyskomponentti käyttää komposiittipolymeerimateriaaleja, ja elastomeerikompensointijärjestelmä voi vaimentaa putkilinjan tärinää ja lämpölaajenemisen ja supistumisen muodonmuutoksia ja ylläpitää nollavuotoa äärimmäisissä paineenvaihteluissa.

Saastumaton virtauskanavan suunnittelu
Täyshalkaisijaisella virtauskanavalla ei ole kuollutta kulmarakennetta yhdistettynä elektrolyyttiseen kiillotukseen sisäseinämän käsittelyyn hiukkasten pidättymisen ja biokalvon kasvun estämiseksi, mikä täyttää nesteen eheysvaatimukset erittäin puhtaiden välineiden kuljetuksessa.

Modulaarinen yhteensopiva arkkitehtuuri
Standardoitu liitäntä tukee vaihdettavaa sovittamista yleisten teollisuusputkien liitososien kanssa, mikä tarjoaa useita topologisia muunnelmia, kuten suoran, suorakulmaisen ja kolmisuuntaisen, monimutkaisten putkiverkkojärjestelmien nopean laajentamisen ja rekonstruoinnin saavuttamiseksi.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：Ei edellistä artikkelia
SEURAAVA：KQB2-sarjan ruostumattomasta teräksestä valmistettu yhden kosketuksen kiinnitys
  • Sopii putkiin
    Putken materiaali FEP, PFA, nylon, pehmeä nylon Huomautus 1), polyuretaani, polyolefiini
    Putken ulkohalkaisija Ø1/8",Ø5/32",Ø 1/4",Ø5/16",Ø3/8",Ø 1/2"

    Tekniset tiedot
    Käytetty neste Ilma, vesi, höyry Huomautus 2) Huomautus 3)
    Painealue Huomautus 4) -100 kPa - 1 MPa Huomautus 5)
    Painetestipaine 3,0 MPa
    Ympäristön lämpötila ja nesteen lämpötila Huomautus 6) -5 - 150 °C (mutta ei jäädytetty) Huomautus 5)
    Rasvaa käytetty Ei rasvan spesifikaatiota
    Kierreosien tiivistys Tiivisteaineen kanssa

    Varaosat
    Nimi Putken ulkohalkaisija Malli Materiaali
    Tiiviste 一 M-5G3 SUS316
    Erityinen FKM
    Paneelin kiinnitysmutteri Ø1/8",Ø5/32" KQG201-P01 SUS316
    Ø 1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø 1/2" KQG213-P01

    Liner-sovituspöytä
    Putken ulkohalkaisija Putken materiaali Sopii sisävuorihihaan
    TH/TIH
    (FEP)     		TL/TIL
    (PFA)     		Malli Pituus
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø 1/4" TIHB07 TIL07 TJG-0604 19
    TIHA07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" TIHB11 TIL11 TJG-1065 23
    TIHA11 一 TJG-1107 23
    Ø 1/2" TIH13 TIL13 TJG-1395 24
    ※TJG-sarjan materiaali on SUS316

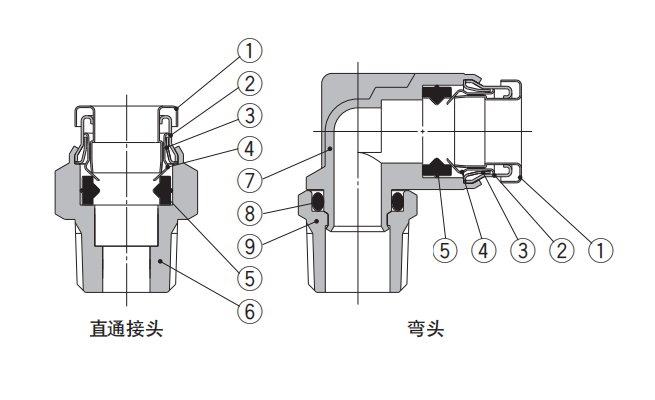

  • Komponentit
    Sarjanumero Nimi Materiaali
    1 Vapauta holkki SUS316
    2 Ohjainholkki 1 SUS316
    3 Ohjainholkki 2 SUS316
    4 Collet SUS316
    5 Tiivistekappale Erityinen FKM (fluoripinnoite)
    6 Suora liitinrunko SUS316
    7 Kyynärpäärunko SUS316
    8 O-rengas Erityinen FKM (fluoripinnoite)
    9 Puristusliitin SUS316

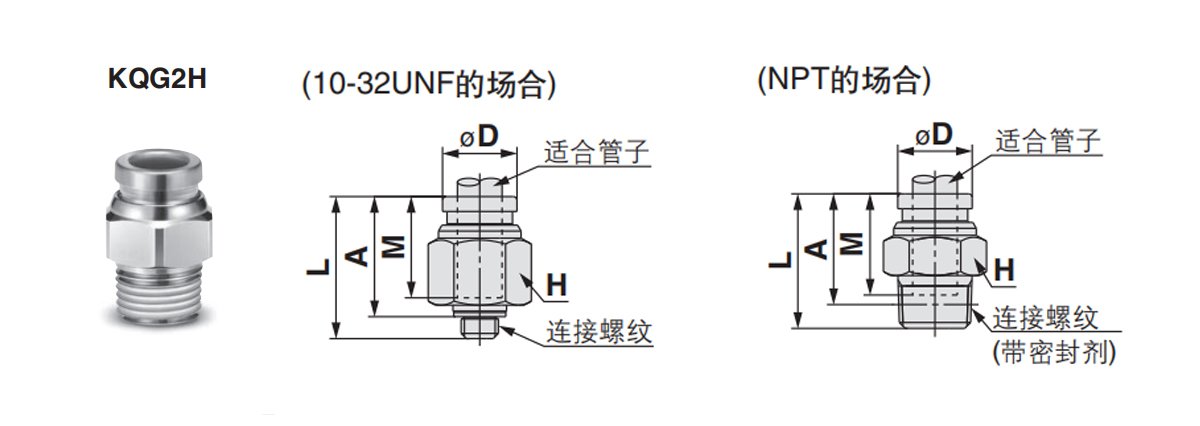

  • Suora liitin: KQG2H
    Sopii putkiin
    Ulkohalkaisija mm     		Liitoslanka
    R, M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		ØD Huomautus 1) L A※ M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 M5 × 0,8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 M5 × 0,8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 M5 × 0,8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R Vertailumitat kierteen ruuvauksen jälkeen.
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates values when using FEP tubes.
    Ø16 osoittaa arvot käytettäessä vain nailonputkia.

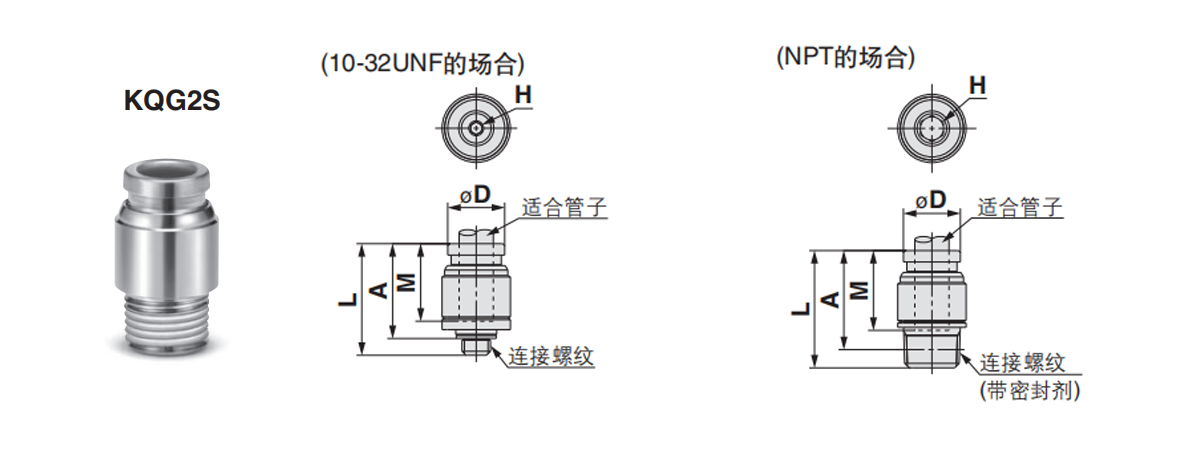

    In-line kuusikulmainen suora liitin: KQG2S
    Sopii putkiin
    Ulkohalkaisija mm     		Liitoslanka
    R, M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		ØD Huomautus 1) L A※ M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 M5 × 0,8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 M5 × 0,8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 M5 × 0,8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R Vertailumitat kierteen ruuvauksen jälkeen.
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates values when using FEP tubes.
    Ø16 osoittaa arvot käytettäessä vain nailonputkia.

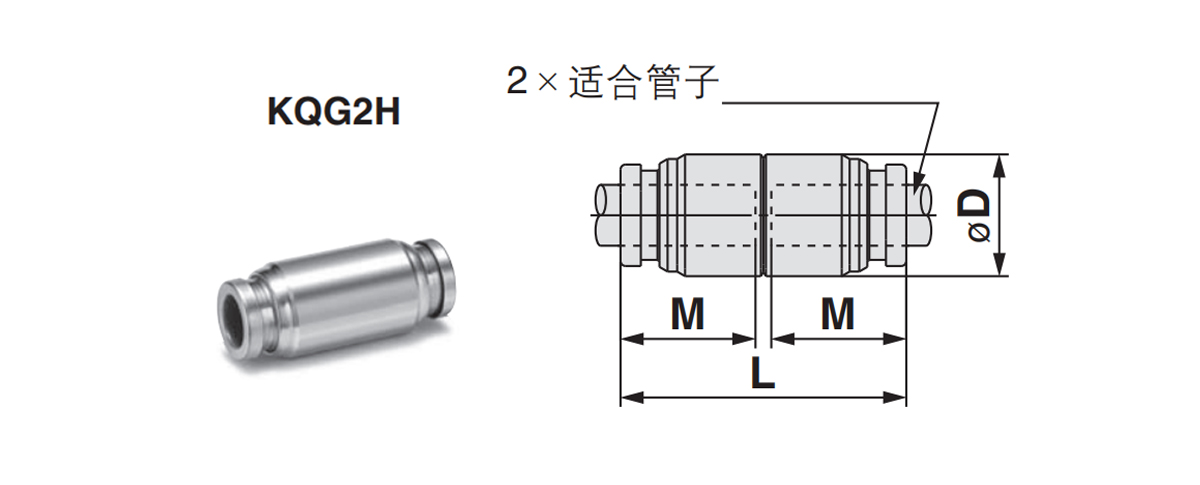

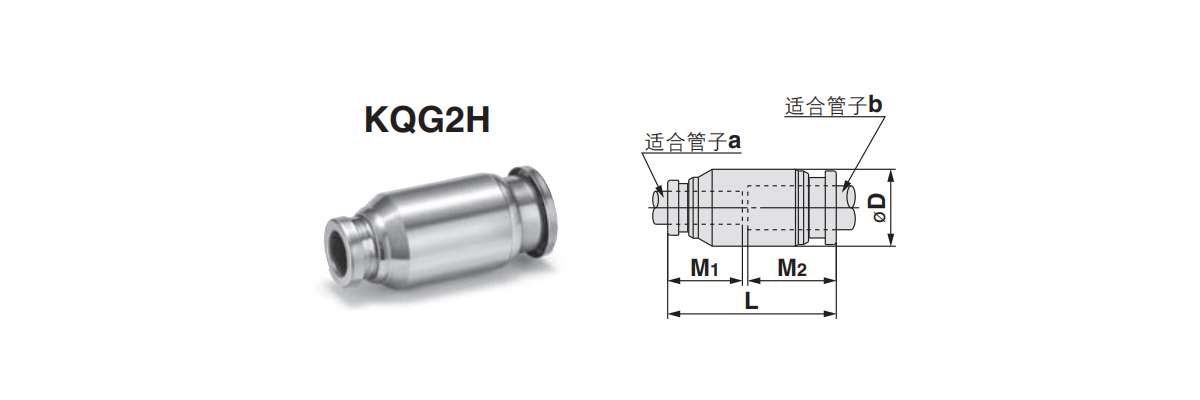

    Suora yhteys: KQG2H
    Sopii putkiin
    Ulkohalkaisija mm     		Malli ØD Huomautus 1) L M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    Huomautus 1) ØD ilmaisee suurimman halkaisijan.
    Huomautus 2) Indicates the value when using FEP tubing.
    Ø16 osoittaa arvon, kun käytetään vain nailonletkua.

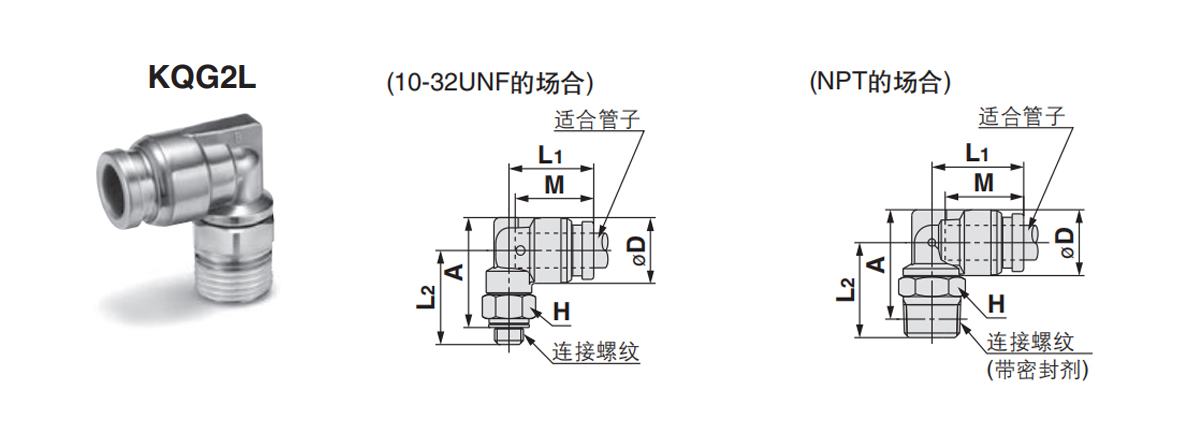

    Kyynärpää: KQG2L
    Sopii putkiin
    Ulkohalkaisija mm     		Liitoslanka
    R, M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		Huomautus 1)
    ØD     		L1 L2 A※ M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 M5 × 0,8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 M5 × 0,8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 M5 × 0,8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R Vertailumitat kierteen ruuvauksen jälkeen.
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates values when using FEP tubes.
    Ø16 osoittaa arvot käytettäessä vain nailonputkia.

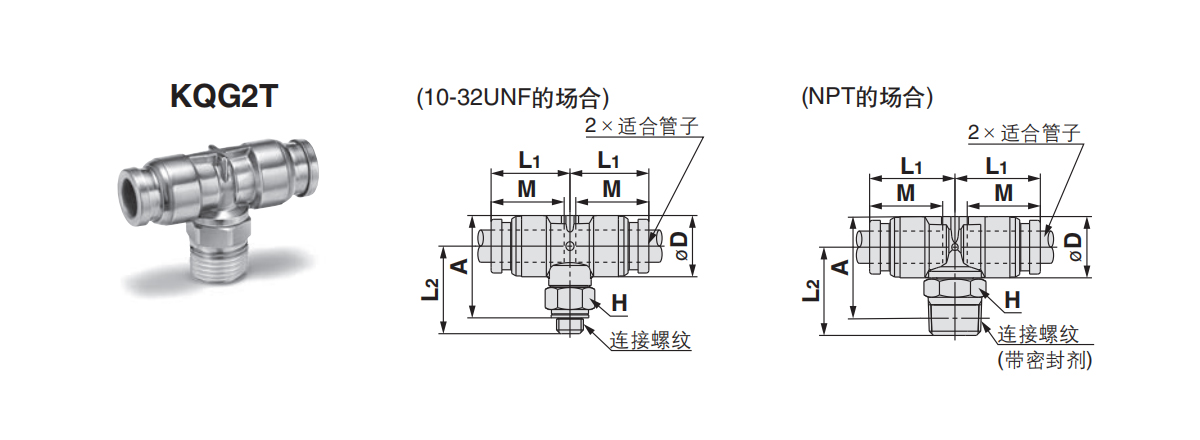

    Kaksiputkinen T-muotoinen liitin: KQG2T
    Sopii putkiin
    Ulkohalkaisija mm     		Liitoslanka
    R, M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		Huomautus 1)
    ØD     		L1 L2 A※ M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 M5 × 0,8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 M5 × 0,8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 M5 × 0,8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R Vertailumitat kierteen ruuvauksen jälkeen.
    Huomautus 1)Ø D indicates the maximum diameter.
    Huomautus 2) Indicates values when using FEP tubes.
    Ø16 osoittaa arvot käytettäessä vain nailonputkia.

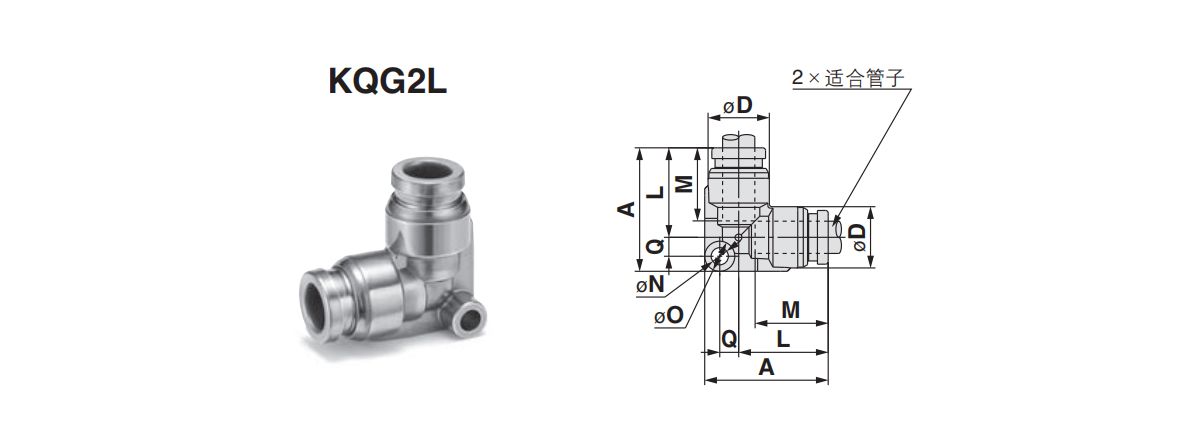

    Taivutettu putki: KQG2L
    Sopii putkiin
    Ulkohalkaisija mm     		Malli Huomautus 1)
    ØD     		L A Q M ØN ØO Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Huomautus 1)Ø D indicates the maximum diameter.
    Huomautus 2) Indicates the value when using FEP tubing.
    Ø16 osoittaa arvon, kun käytetään vain nailonletkua.

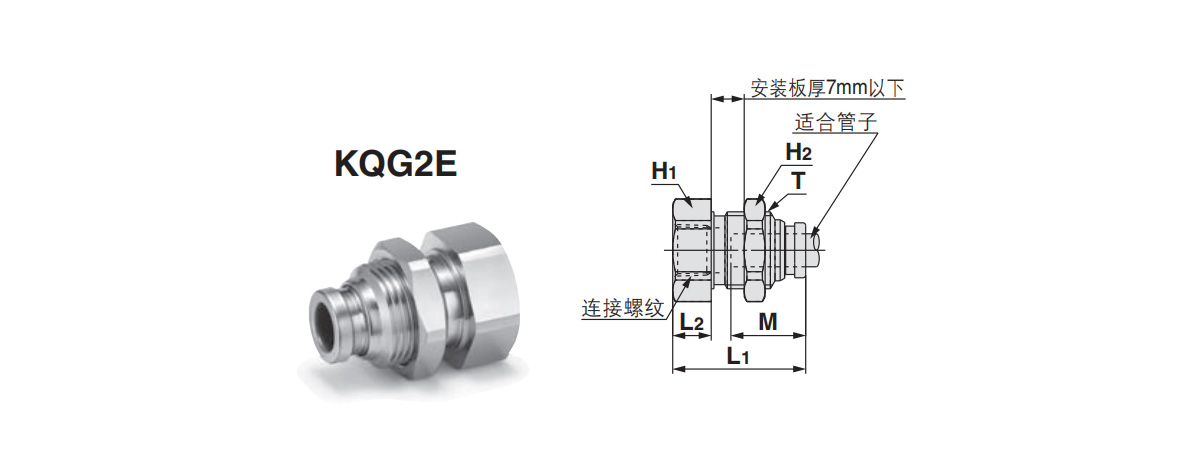

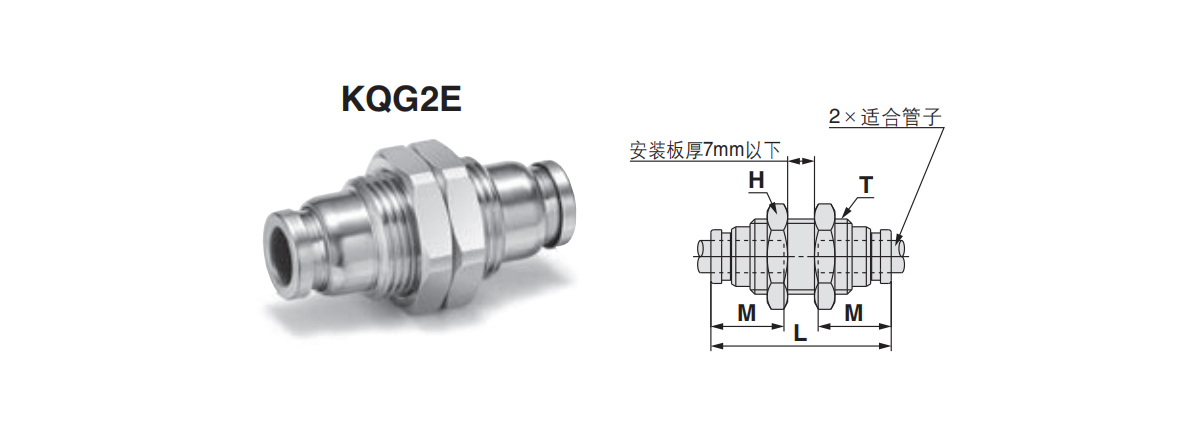

    Paneeliasennettava suoraliitin: KQG2E
    Sopii putkiin
    Ulkohalkaisija mm     		Malli T
    (M)     		H
    (kuusikulmaiset vastakkaiset sivut)     		L Asennusreikä M Huomautus )
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQG2E23-00 M10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 M10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 M14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 M15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 M18 × 1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 M20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 M27 × 1 30 42.6 28 20.8 113 87.3
    Huomautus 1)Ø D indicates the maximum diameter.
    Ø16 osoittaa arvon vain nailonputkia käytettäessä.

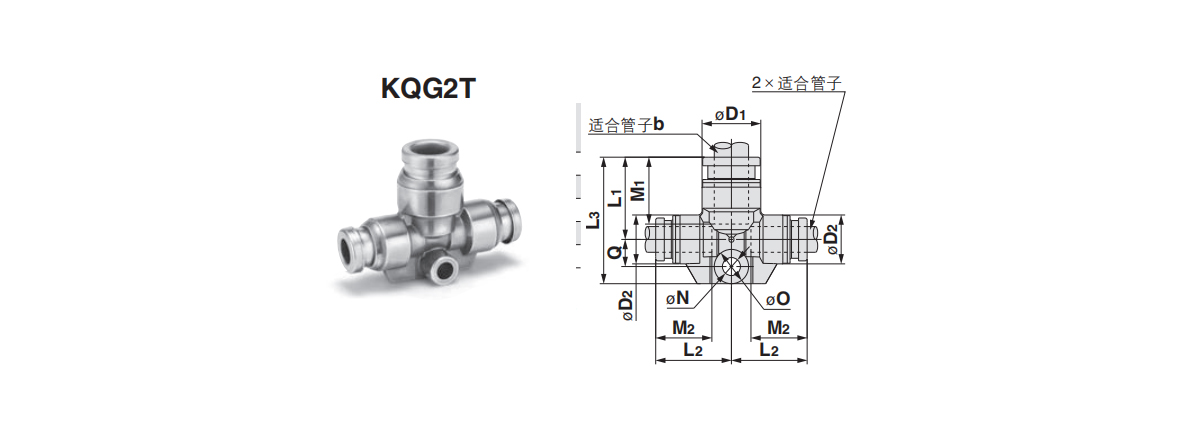

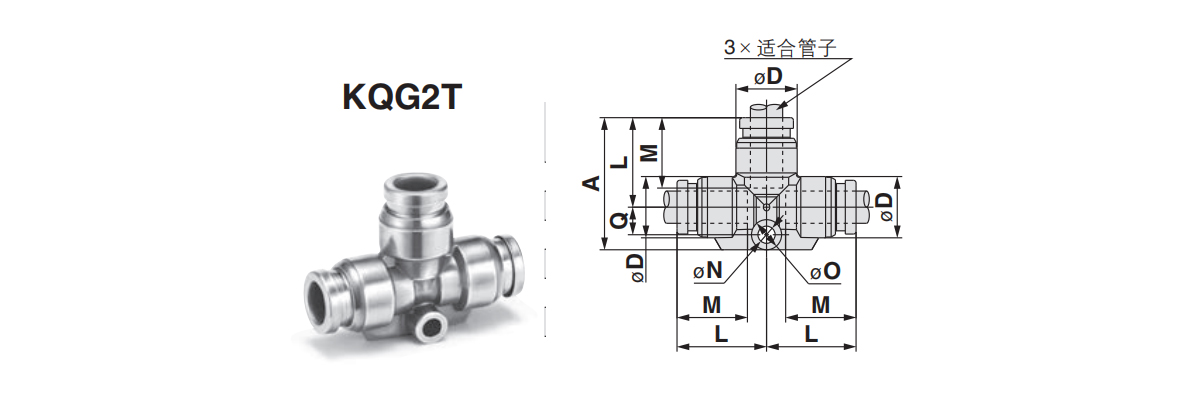

    T-muotoinen putkiliitos: KQG2T
    Sopii putkiin
    Ulkohalkaisija mm     		Malli Huomautus 1)
    ØD     		L A Q M ON oO Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates the value when using FEP tubing.
    Ø16 osoittaa arvon, kun käytetään vain nailonletkua.

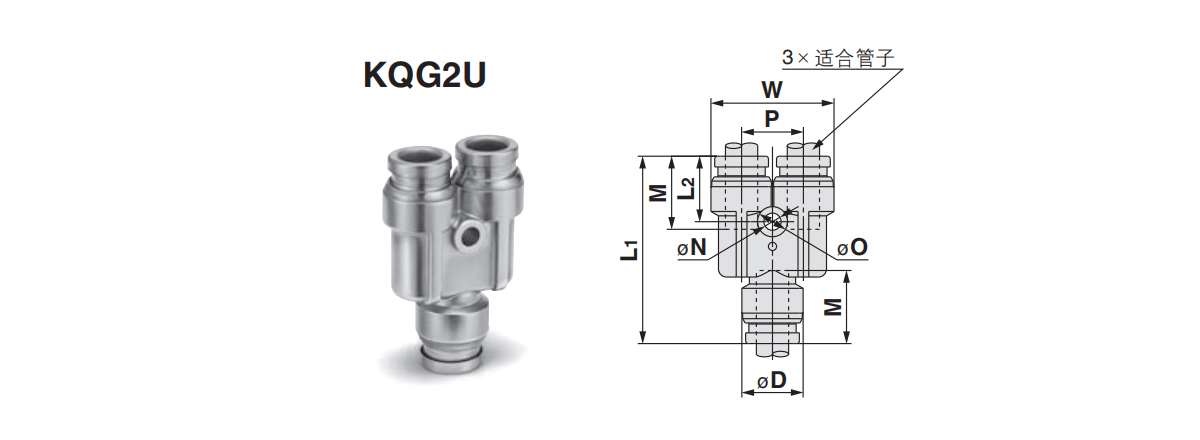

    Y-muotoinen putkiliitos: KQG2U
    Sopii putkiin
    Ulkohalkaisija mm     		Malli Huomautus 1)
    ØD     		W L1 L2 P M ØN ØO Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates values when using FEP tubing.
    Ø16 osoittaa arvot käytettäessä vain nailonletkua.

    Erihalkaisijaltaan T-muotoinen putkiliitos: KQG2T
    Sopii putkiin
    外 径 m m     		Malli Huomautus 1)
    ØD1     		Huomautus 1)
    ØD2     		L1 L2 L3 Q M1 M2 ØN ØO Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    a b
    Ø3.2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Huomautus 1) Ø D1 and Ø D2 indicate the maximum diameter.
    Huomautus 2) Indicates the value when using FEP pipes.

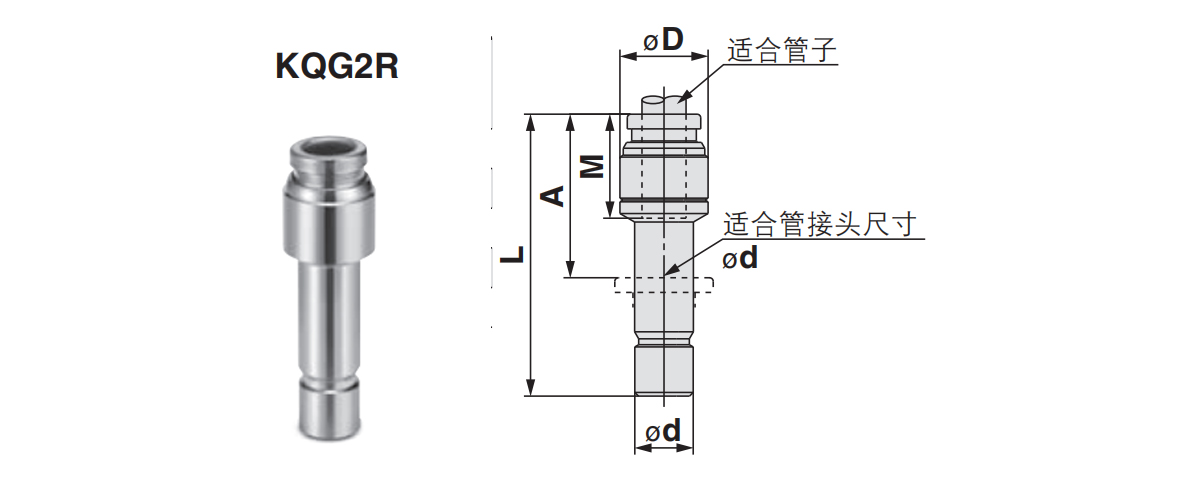

    Supistava putkiliitos: KQG2R
    Sopii putkiin
    Ulkohalkaisija mm     		Sopii putkien liitoksiin Malli ØD Huomautus 1) L A M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    a b
    Ø3.2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5.6    6.7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26.1  18.3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    Huomautus 1) ØD ilmaisee suurimman halkaisijan.
    Huomautus 2) Indicates the value when using FEP tubing.

    Supistava suora putki: KQG2H
    Sopii putkiin
    Ulkohalkaisija mm     		Malli ØD Huomautus1) L M1 M2 Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    a b
    Ø3.2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates the value when using FEP tubing.

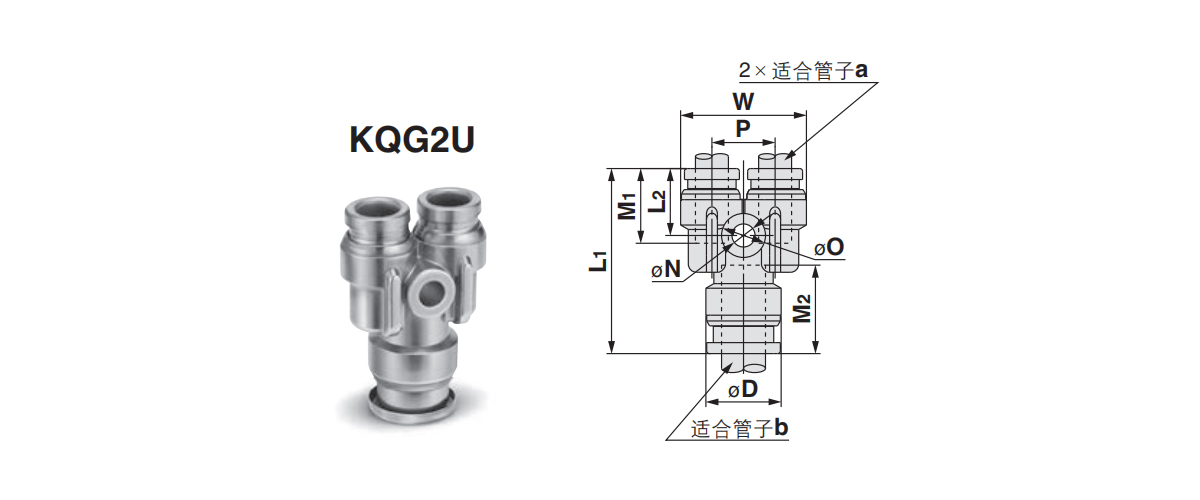

    Eri halkaisijaltaan Y-muotoinen putkiliitos: KQG2U
    Sopii putkiin
    Ulkohalkaisija mm     		Malli Huomautus1)
    ØD     		L1 L2 P W M1 M2 ØN ØO Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    a b
    Ø3.2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates the value when using FEP tubing.

    Paneeliasennus sisäkierre suora liitin: KQG2E
    Sopii putkiin
    Ulkohalkaisija mm     		Liitoslanka
    Rc     		Malli T
    (M)     		kuusikulmio vastakkaisilla puolilla L1 L2 asennusreikä M Huomautus)
    Tehokas poikkipinta-ala mm²     		Laatu g
    H1 H2
    Ø3.2 1/4 KQG2E23-02 M10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 M14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 M15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 M18 × 1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 M20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 M27 × 1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    Huomautus: Arvot osoittavat FEP-letkun arvot.
    Ø16 osoittaa vain nailonletkujen arvot.

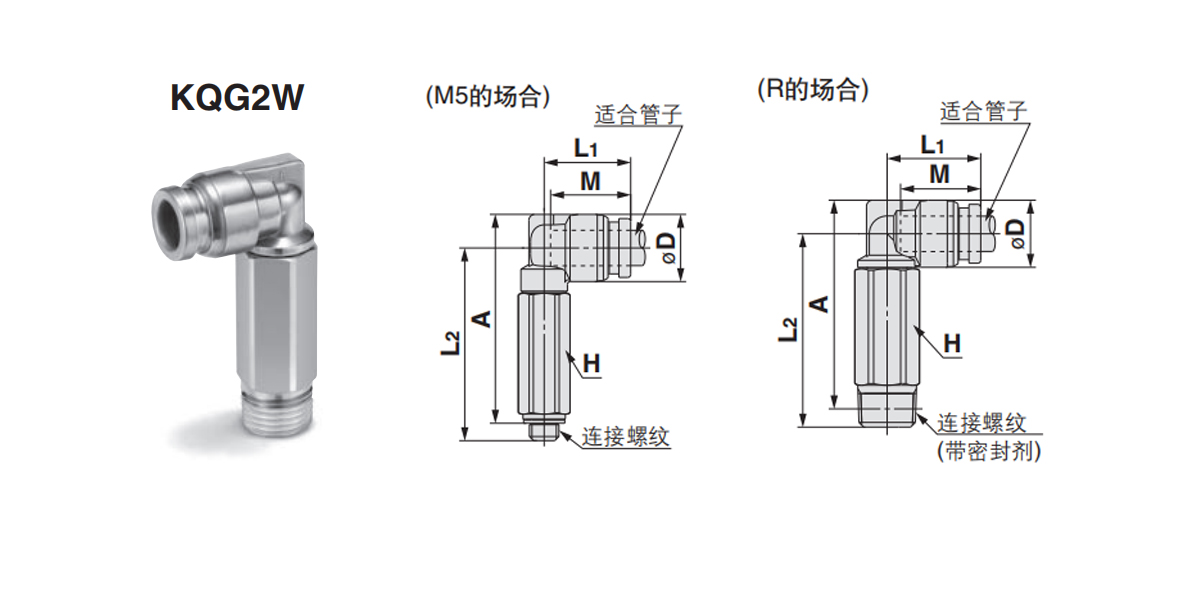

    Jatkettu kyynärpää: KQG2W
    Sopii putkiin
    Ulkohalkaisija mm     		Liitoslanka
    R,M     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		Huomautus1)
    ØD     		L1 L2 A※ M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 M5 × 0,8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 M5 × 0,8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 M5 × 0,8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R Vertailumitat kierteen ruuvauksen jälkeen.
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates values when using FEP tubes.
    Ø16 osoittaa arvot käytettäessä vain nailonputkia.

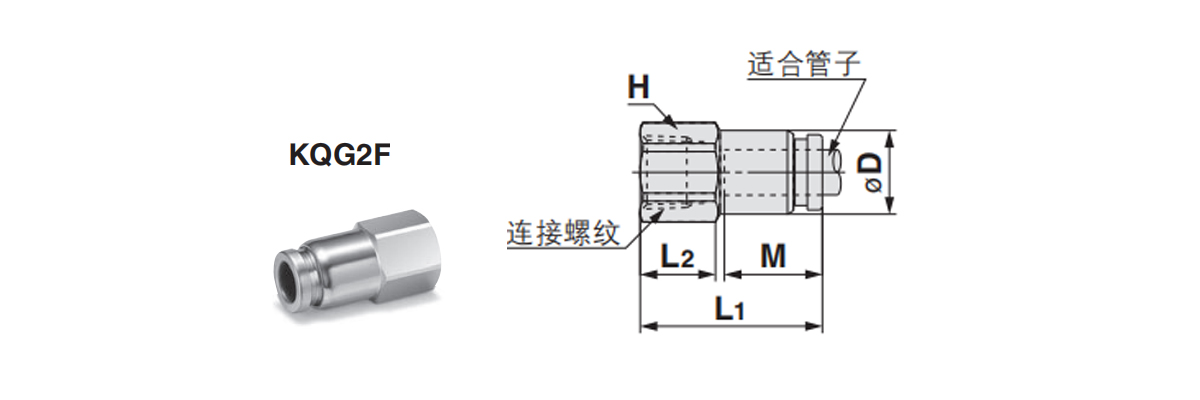

    Sisäkierre suora liitin: KQG2F
    Sopii putkiin
    Ulkohalkaisija mm     		Liitoslanka
    Rc     		Malli H
    (kuusikulmaiset vastakkaiset sivut)     		ØD Huomautus1) L1 L2 M Huomautus 2)
    Tehokas poikkipinta-ala mm²     		Laatu g
    Ø3.2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    Huomautus 1) Ø D tarkoittaa suurinta halkaisijaa.
    Huomautus 2) Indicates values when using FEP tubing.
    Ø16 osoittaa arvot käytettäessä vain nailonletkua.

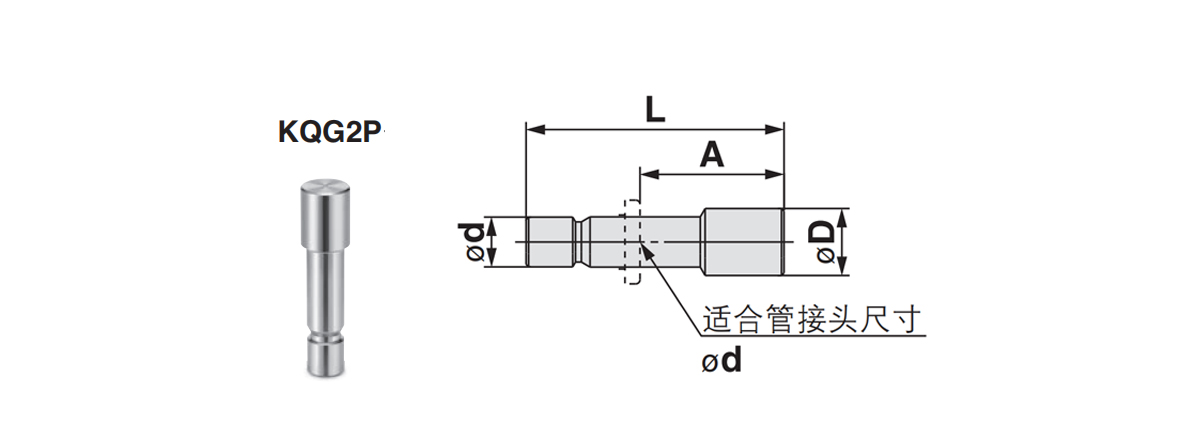

    Pistoke: KQG2P
    Sopii putkien liitoksiin
    Mitat od     		Malli ØD L A Laatu g
    Ø3.2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

Aiheeseen liittyvät tuotteet

Blogi ja uutiset

Uusimmat uutisemme ja
Blogi

Näytä lisää

Aito ja luotettava laatu erottuu luonnollisesti.

Valinta syntyy luottamuksesta, ja yhteistyö syntyy rehellisyydestä.

  • K: Kuinka pian voimme saada vastauksen kyselyn lähettämisen jälkeen?

    Vastaamme sinulle 24 tunnin kuluessa kyselyn vastaanottamisesta arkipäivinä.

  • K: Oletko suora valmistaja vai kauppayhtiö?

    Olemme valmistaja, ja meillä on oma kansainvälinen myyntiosasto. Joten voimme tuottaa ja myydä kaikki itse.

  • K: Voitko tehdä räätälöityjä tuotteita?

    Kyllä, voimme kehittää ja valmistaa tuotteita asiakkaiden toimittamien piirustusten tai näytteiden mukaan.

  • K: Miten yrityksesi takaa tuotteiden laadun?

    Ensinnäkin teemme tarkastuksen jokaisen prosessin jälkeen. Valmiille tuotteille teemme 100 % tarkastuksen asiakkaiden vaatimusten ja kansainvälisen standardin mukaisesti.

  • K: Minne tuotteesi pääasiassa viedään?

    Tuotteitamme viedään pääasiassa Saksaan, Yhdysvaltoihin, Tanskaan ja yli kymmeneen maahan Euroopassa ja Pohjois-Amerikassa
