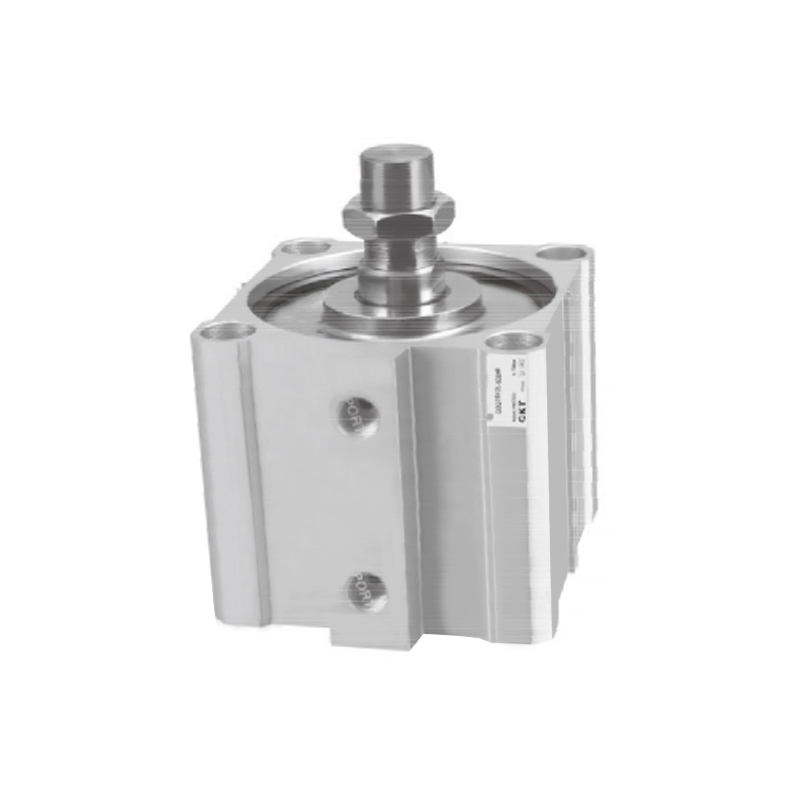

CQ2-sarjan ohut sylinteri (suuri reikä)
  • CQ2-sarjan ohut sylinteri (suuri reikä)
Ohut sylinteri

CQ2-sarjan ohut sylinteri (suuri reikä)

CQ2-sarjan Thin Sylinder (Large Bore Size) tunnetaan suuresta porauskoosta ja on tyypillinen ratkaisu taajuusmuuttajan komponentteihin teollisuusautomaation alalla tilaherkissä tilanteissa. Sen keskeisenä suunnittelukonseptina on minimoida aksiaalinen asennuskoko samalla kun varmistetaan tarvittava ulostulovoima, mikä tarjoaa enemmän joustavuutta laitteiden sijoittelulle.

• Standardien noudattaminen: Sen suunnittelu ja valmistus noudattavat vallitsevien teollisten perusmäärittelyjen vaatimuksia.

• Rakenneliitäntä: Sylinterin rungossa ja päätykannessa on ainutlaatuinen rengasmainen lukitusmenetelmä, joka muodostaa vakaan ja luotettavan liitoksen erittäin pienillä aksiaalisilla mitoilla.

• Sisäseinän ominaisuudet: Sylinterin piipun sisäseinämä on käsitelty erityisellä pintavahvistusprosessilla, mikä antaa sille erinomaisen kulutuskestävyyden ja varmistaa pitkän kestävyyden.

• Tilaetu: Merkittävästi optimoitu aksiaalinen pituus on sen erinomainen ominaisuus, joka voi tehokkaasti vähentää laitteiden asennustilan tarvetta.

• Tunnistuksen integrointi: Sylinterin piipun ulkokehä on suunniteltu standardoidulla urarakenteella, joka helpottaa iskun asennon tunnistimen nopeaa asennusta ja sijoittamista.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：CQM-sarjan ohut sylinteri (ohjaustankotyyppi)
SEURAAVA：CQ2-sarjan ohut sylinteri (pitkä isku)

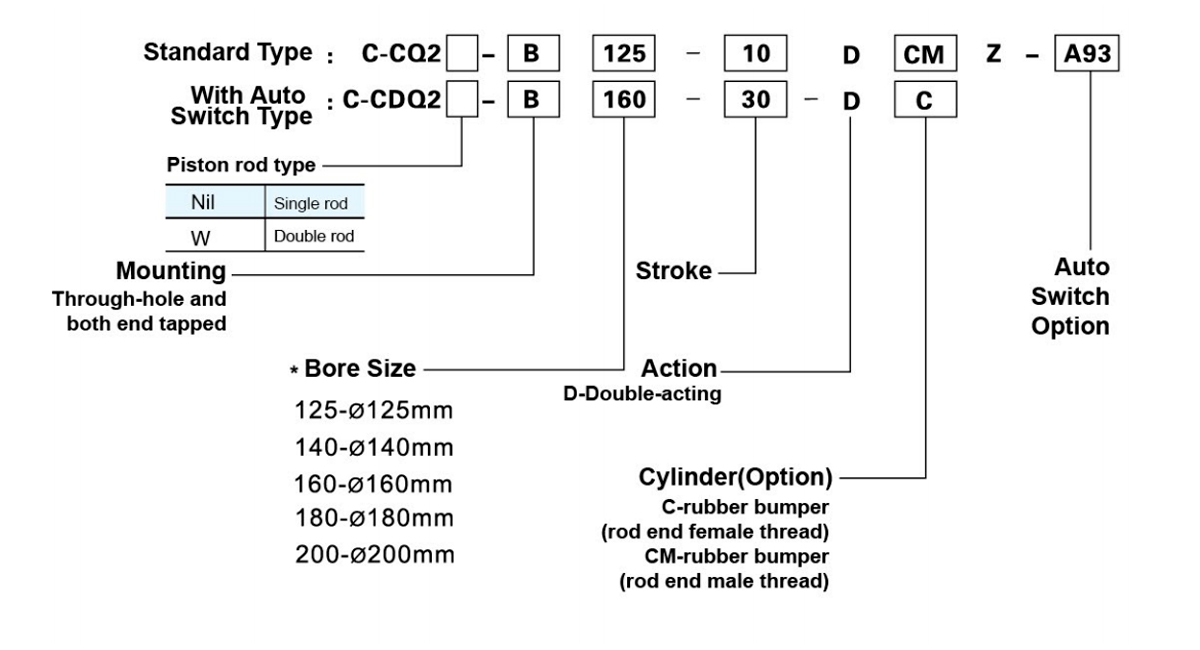

  • Reiän koko (mm) 125 140 160 180 200
    Neste Ilmaa
    Toiminta Kaksitoiminen
    Todistuspaine 1,5 MPa (15,3 kgf/cm²)
    Max.käyttöpaine 1,0 MPa (10,2 kgf/cm²)
    Min.käyttöpaine 0,05 MPa (0,51 kgf/cm²)
    Ympäristön ja nesteen lämpötila -10 ~ 60 ℃
    Tangon pään kierre Ulkolanka (vakio), uroslanka (valinnainen)
    Tyyny Vakiokumipuskuri
    Männän nopeus 50-500mm/s 20-400mm/s
    Iskunpituuden toleranssi 1.40
    * Voitelu Ei vaadita
    Asennus Läpikuokkaa ja molemmista päistä kierretty
    Putken halkaisija Rc(PT)3/8 Rc(PT)1/2
    *Käytä ISOVG32:ta, jos haluat käyttää voitelua.

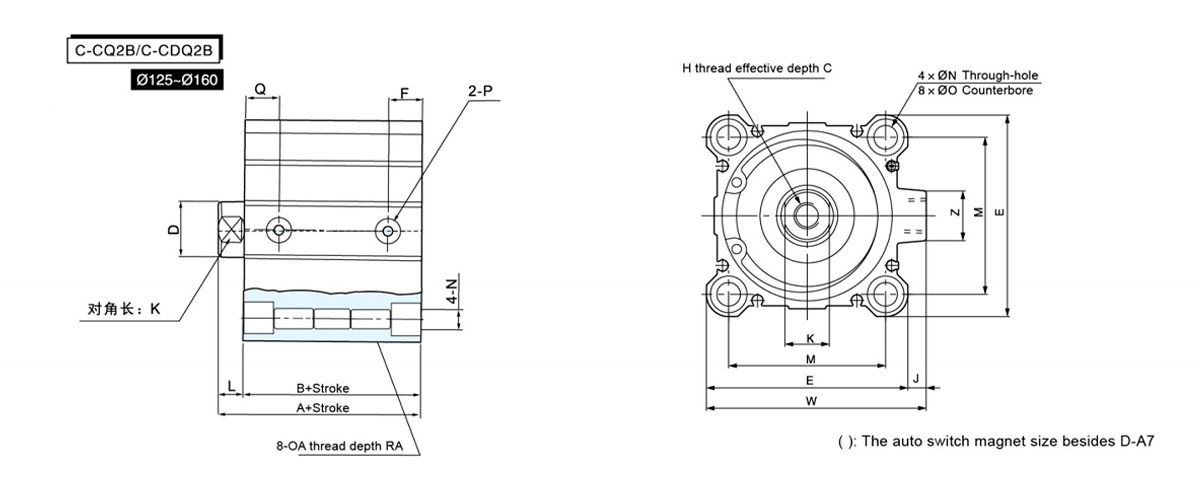

  • Poraus
    Koko     		Vakioisku (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14 × 2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14 × 2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16 × 2 24.2 Rc3/8 27.5 28 21.2 32

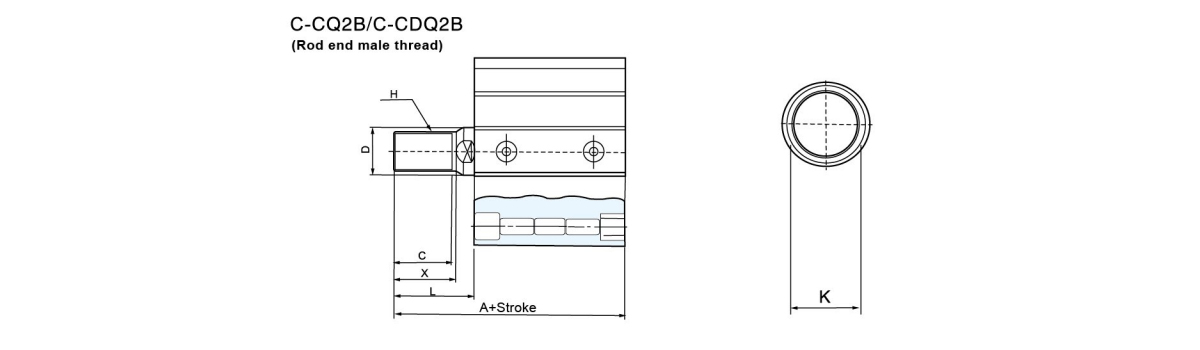

    Poraus Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30 × 1,5 32 58 45
    140 141 42 Ø 36 M30 × 1,5 32 58 45
    160 155 47 Ø40 M36 × 1,5 36 64 50

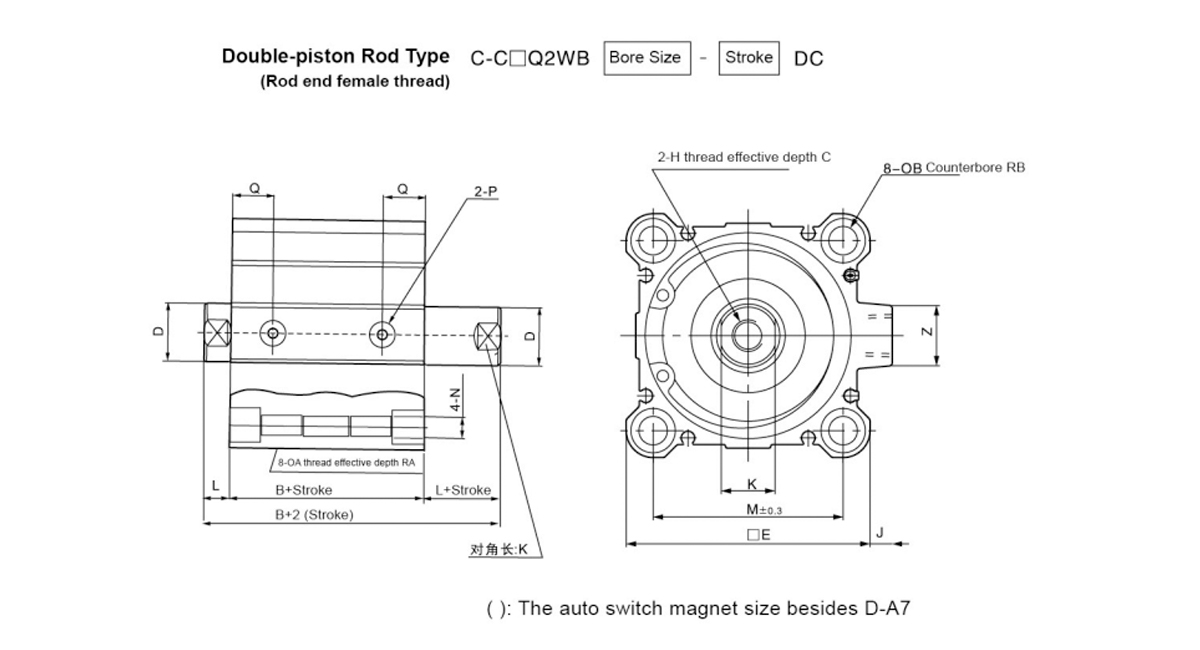

    Poraus Size Vakioisku A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14 × 2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14 × 2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16 × 2 24.2 45724 27.5 28 21.2 32

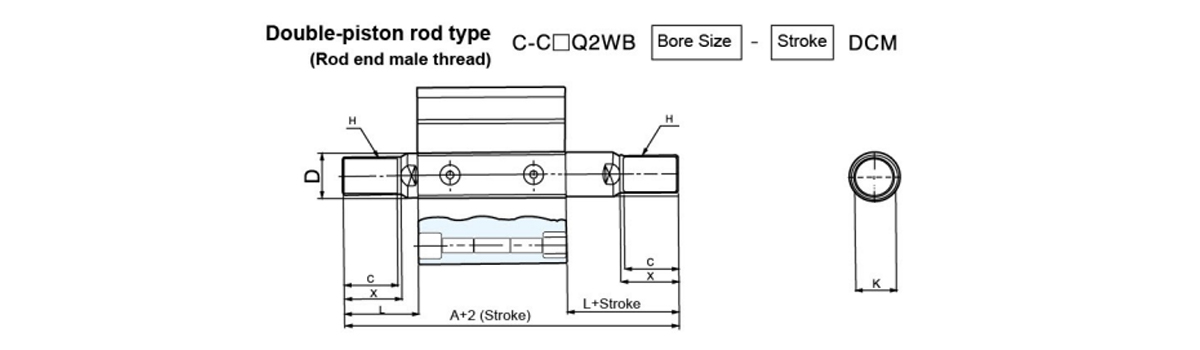

    Poraus Size A C D H K L X
    125 199 42 Ø36 M30 × 1,5 32 58 45
    140 199 42 Ø36 M30 × 1,5 32 58 45
    160 219 47 Ø40 M36 × 1,5 36 64 50
