CQM-sarjan ohut sylinteri (ohjaustankotyyppi) Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Ohut sylinteri / CQM-sarjan ohut sylinteri (ohjaustankotyyppi)

CQM-sarjan ohut sylinteri (ohjaustankotyyppi) CQM-sarjan ohut sylinteri (ohjaustankotyyppi) CQM-sarjan ohut sylinteri (ohjaustankotyyppi)
  • CQM-sarjan ohut sylinteri (ohjaustankotyyppi)
  • CQM-sarjan ohut sylinteri (ohjaustankotyyppi)
  • CQM-sarjan ohut sylinteri (ohjaustankotyyppi)
Ohut sylinteri

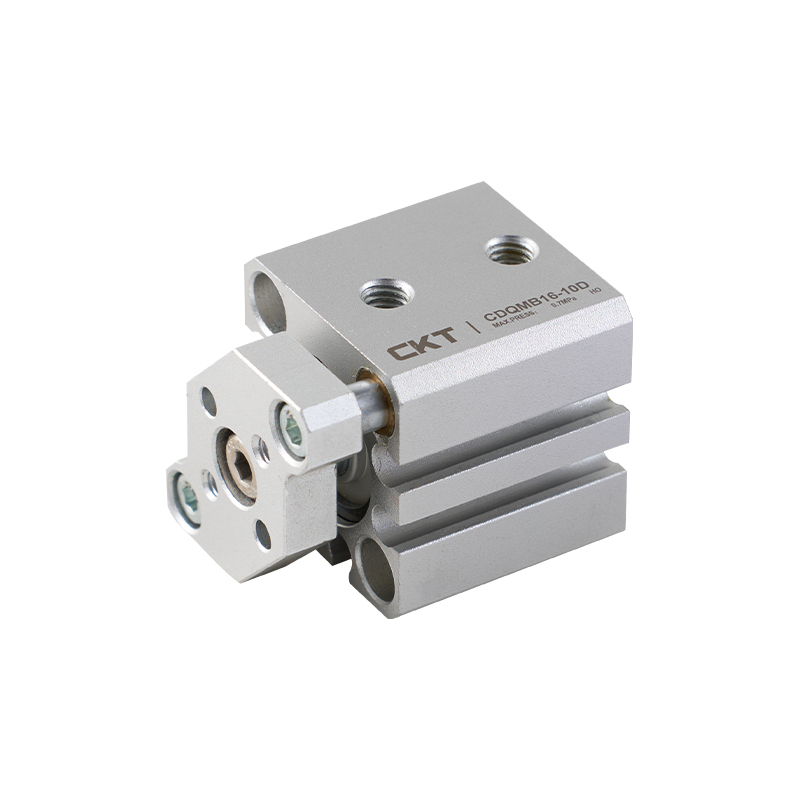

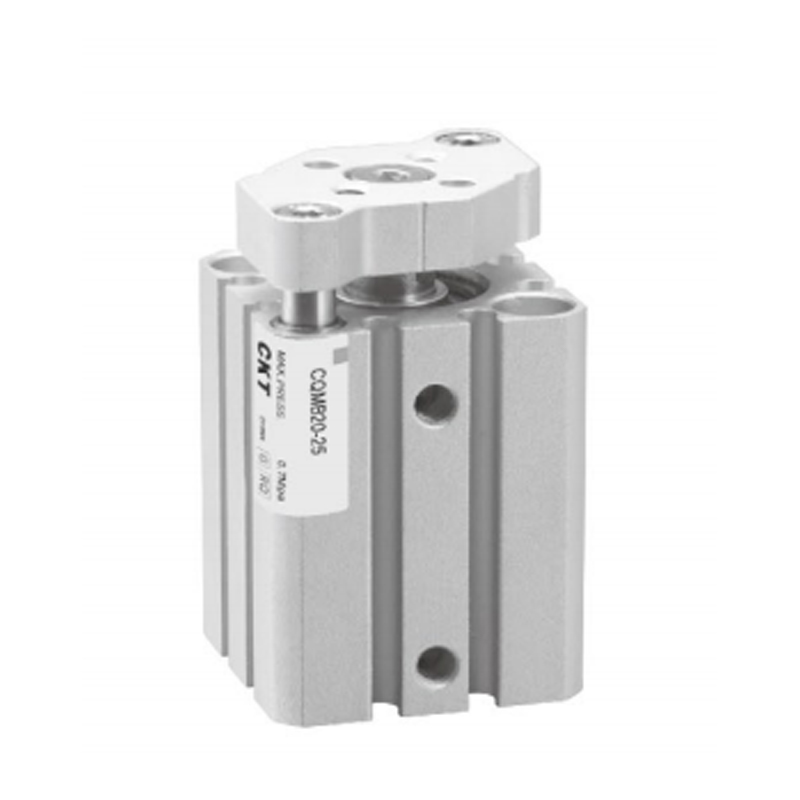

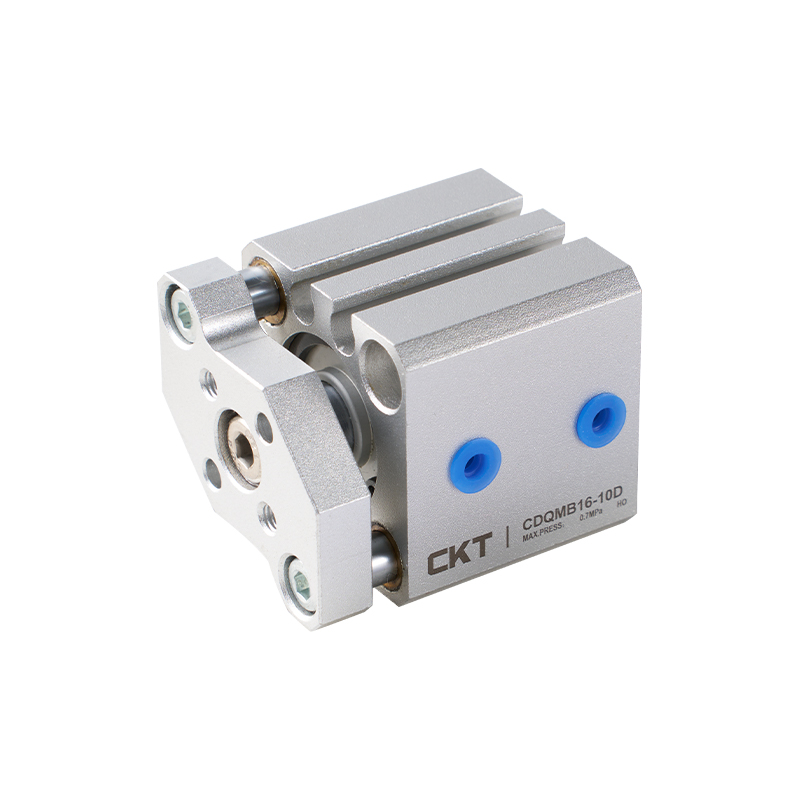

CQM-sarjan ohut sylinteri (ohjaustankotyyppi)

CQM-sarjan ohut sylinteri (ohjaustankotyyppi) on suunniteltu erittäin jäykkään ohjaukseen ja pieniin tiloihin. Se integroi kuorman tuki- ja vääntymisenestotoiminnot kaksoisohjaintankorakenteen avulla vastaamaan tarkan paikantamisen tarpeita.

1. Standardoitu ja vahvistettu rakenne
Se noudattaa JIS-standardin vaatimuksia, ja siinä on integroitu kaksoisohjaintanko, joka varmistaa rakenteen jäykkyyden ja toiminnan vakauden.

2. Avaruuden mukautuvuus
Kompakti runko vähentää merkittävästi asennustilan tarvetta ja soveltuu tiukkaan automaatiotilanteisiin.

3. Komposiitti epäkeskisen kuormituksen kyky
Kaksoisohjaintankojärjestelmä estää samanaikaisesti pyörimisliikkeen, tarjoaa erinomaisen taipumisen ja vääntymisen eston ja mukautuu epäsymmetrisiin kuormitusolosuhteisiin.

4. Yhteensopivuus suuren kuormituksen kanssa
Ohjaustankomekanismi voi kantaa suuria liikekuormia ja sivuttaisvoimia, mikä vähentää ulokeolosuhteiden rasitusvaikutusta sylinterin runkoon.

5. Tarkkuusohjain
Pyörimättömyyden pään tarkkuus on ≤±0,2°, mikä varmistaa erittäin tarkan lineaarisen liikeradan.

6. Asennuksen yhteensopivuus
Päärungon asennusmitat ovat yhteentoimivia samojen teknisten standardien ohut sylinterisarjan kanssa, mikä tukee nopeaa laitteiden vaihtoa tai päivitystä.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：CQS-sarjan uusi ohut sylinteri
SEURAAVA：CQ2-sarjan ohut sylinteri (suuri reikä)
  • Toiminta Yksi sauva, kaksitoiminen
    Max.käyttöpaine 1,0   MPa
    Min.Käytössä
    Paine     		Ø12,Ø16 0,12 MPa
    Ø20 ~ 0100 0,1 MPa
    Ambinet &nesteen lämpötila Ilman automaattikytkintä: -10 ~ 70 ℃, Automaattisen kytkimen kanssa: -10 ~ 60 ℃ (Ei jäätymistä)
    Tyyny Molemmilla puolilla puskuri
    Iskunpituuden toleranssi 10 mm
    Männän nopeus Ø12-Ø40 50-500     mm/s
    Ø50-Ø100 50-300     mm/s

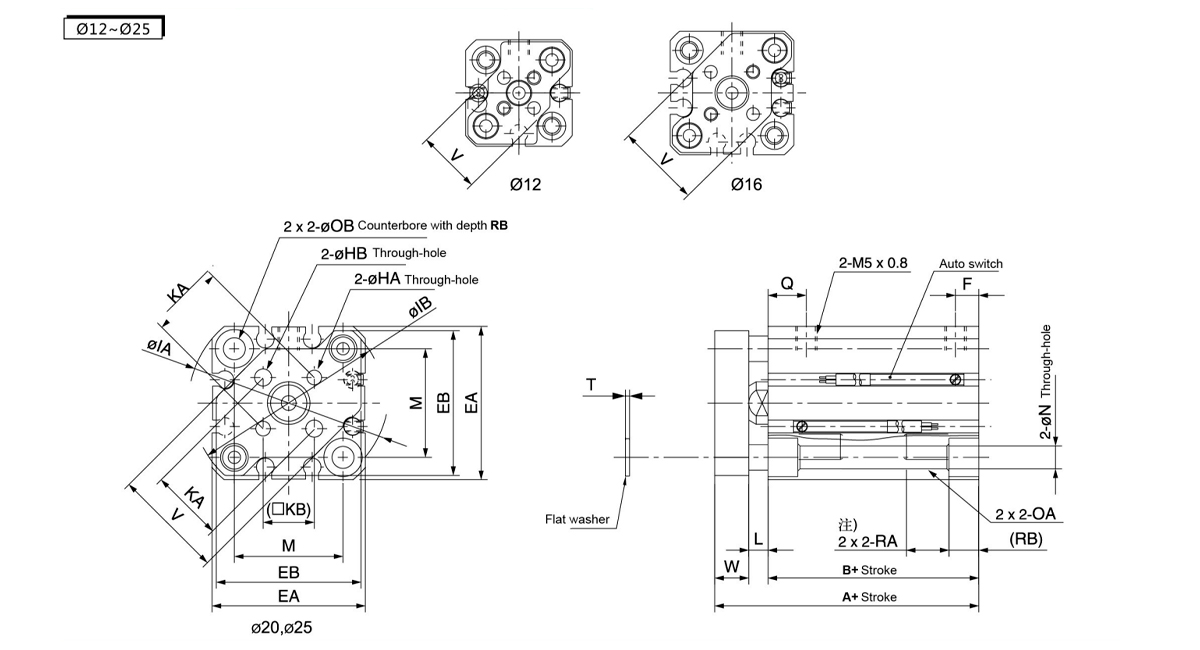

  • Poraus
    Koko
    (mm)     		Aivohalvaus
    Alue
    (mm)     		Ilman automaattikytkintä Automaattisen kytkimen kanssa EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5-30 26.5 17 31.5 22 25 24 5 M3 × 0,5 M4 × 0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5-30 26.5 17 31.5 22 29 28 5 M3 × 0,5 M4 × 0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5-50 32 19.5 42 29.5 36 34 5.5 M4 × 0,7 M6 × 1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5-50 35.5 22.5 45.5 32.5 40 38 5.5 M5 × 0,8 M6 × 1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Molemmat päät  napautetut  (C-CQMA)

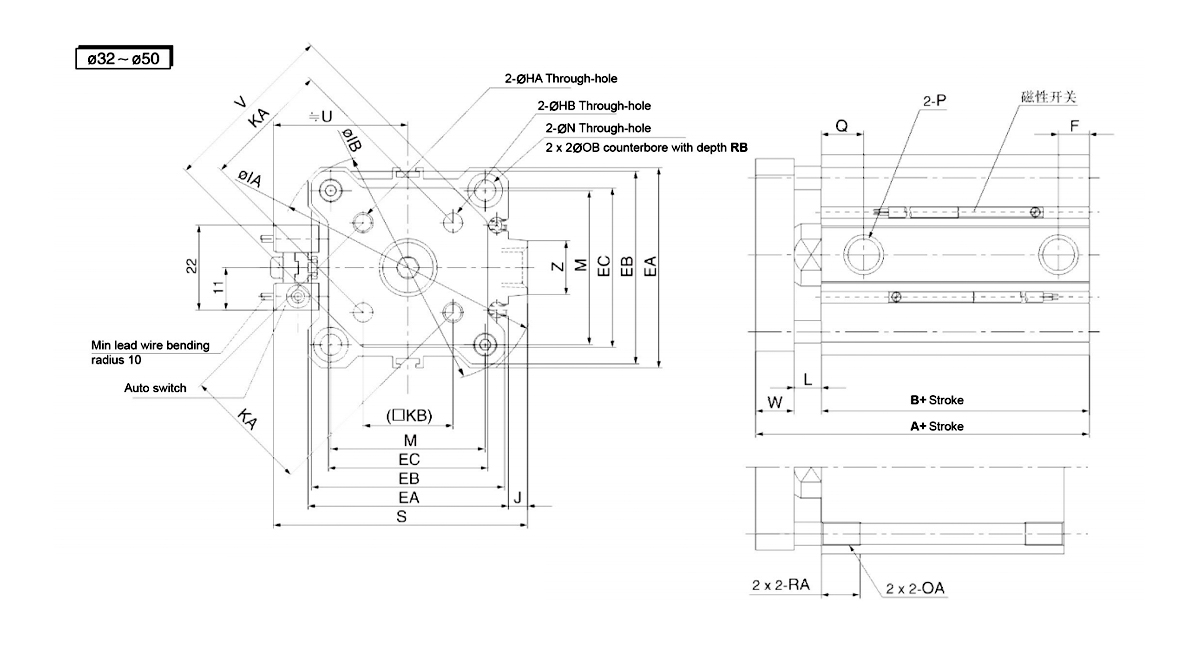

    Poraus Size
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5 × 0,8 M6 × 1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5 × 0,8 M6 × 1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6 × 1,0 M8 × 1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6 × 1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8 × 1,25 M12 × 1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12 × 1,75 10 0.2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Poraus Size
    (mm)
    Aivohalvaus Range
    (mm)     		Ilman automaattikytkintä Automaattisen kytkimen kanssa EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5 × 0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10-50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 · 100 50 33
    40 5-50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 · 100 56.5 39.5
    50 10-50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 · 100 60.5 40.5
    63 10-50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 · 100 66 46
    80 10-50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 · 100 77.5 53.5
    100 10-50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 · 100 89 63
