SDAW-sarjan ohut kaksiakselinen moniasentoinen sylinteri
  • SDAW-sarjan ohut kaksiakselinen moniasentoinen sylinteri
Ohut sylinteri

SDAW-sarjan ohut kaksiakselinen moniasentoinen sylinteri

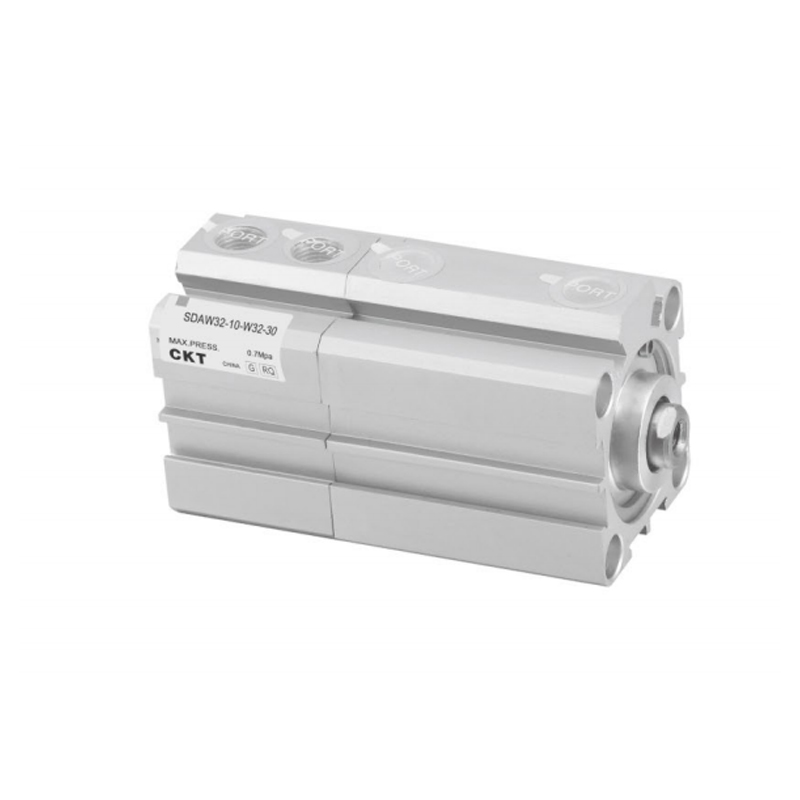

SDAW-sarjan ohut kaksiakselinen moniasentoinen sylinteri on ohut sylinteri, joka on suunniteltu korkeaan tilatehokkuuteen ja usean aseman vaatimuksiin. Sen kaksiakselinen ohjausrakenne ja monipistepysäköintimahdollisuus optimoivat merkittävästi laitteiden sijoittelun kompaktin ja liikeradan varmuuden.

(1) Erittäin ohut runkorakenne
Perinteisten sylinterien paksuusrajan ylittämisen jälkeen aksiaalinen koko on puristettu voimakkaasti, mikä sopii automaatiomoduulien integrointiin tiukoilla tilarajoitteilla.

(2) Kaksipuolinen jäykkä ohjaustankorakenne
Rinnakkain konfiguroidut lujat ohjaustangot vaimentavat tehokkaasti männänvarren taipuman vääntömomentin ja varmistavat päätetehostimen liikeradan tarkkuuden monimutkaisissa kuormiuksissa.

(3) Ohjelmoitava moniasentoinen pysäköinti
Tukee tarkkaa lukitsemista ja toistuvaa paikoitusta useammassa kuin kahdessa ennalta määrätyssä asennossa liikealueella ulkoisten jarruyksiköiden tai venttiiliryhmäkokoonpanojen kautta.

(4) Erittäin mukautuva toimilaite
Valinnaiset magneettiset kytkinpaikat ja monipuoliset asennusliitännät (ala-/päälaippatyyppi) ovat saatavilla täyttämään yleisten automaatioalustojen mekaaniset/sähköiset integraatiovaatimukset.

(5) Kevyt dynaaminen vaste
Sylinterin sisäinen virtausreitti ja mäntäkokoonpano on optimoitu lisäämään edestakaisen liikkeen taajuutta säilyttäen samalla ulostulon työntövoima lyöntiintensiivisten työolosuhteiden vaatimusten mukaisesti.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：Ei edellistä artikkelia
SEURAAVA：SDAT-sarjan ohut moniasentoinen sylinteri

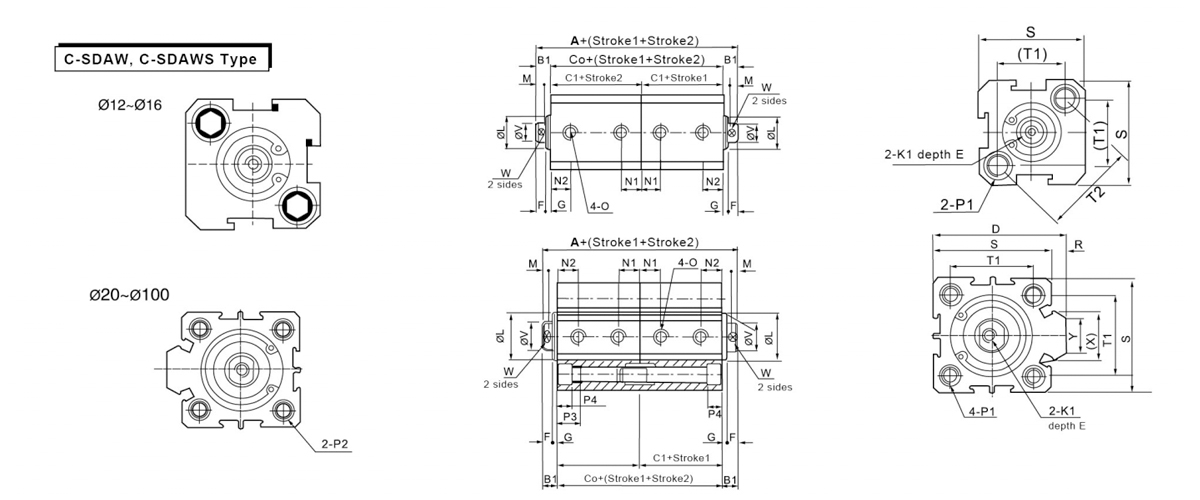

  • Lomake Ilman automaattista vaihtoa Automaattisen kytkimen kanssa B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S = 5 S>5 S = 5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3 × 0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5 × 0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6 × 1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8 × 1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14 × 1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18 × 1,5 55 4 16 20.5 16 20.5

    Poran koko
    ISymboli     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 Φ6,5 kierre M5 × 0,8 läpimenevä reikä: 4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 Molemmat puolet:φ6,5 läpimenevä reikä:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 Molemmat puolet:φ8.2 läpimenevä reikä:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 Molemmat puolet:φ8.2 läpimenevä reikä:φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Molemmat puolet:φ10 kierre M8 × 1,25 läpimenevä reikä:φ6,5 Molemmat puolet:10 läpimenevää reikää:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Molemmat puolet: Φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 Molemmat puolet:φ11 läpimenevä reikä:φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Molemmat puolet: Φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 Molemmat puolet:Φ11 läpimenevä reikä:φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Molemmat puolet:φ14 kierre M12 × 1,75 läpimenevä reikä:φ9,2 Molemmat puolet:φ14 läpimenevä reikä:φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Molemmat puolet: φ17,5 kierre M14 × 2 läpimenoreikä: φ11,3 Molemmat puolet:φ17,5 läpimenevä reikä: 14,2 30 13 10 114 90 - 32 27 35 26
