SDAT-sarjan ohut moniasentoinen sylinteri SDAT-sarjan ohut moniasentoinen sylinteri
  • SDAT-sarjan ohut moniasentoinen sylinteri
  • SDAT-sarjan ohut moniasentoinen sylinteri
Ohut sylinteri

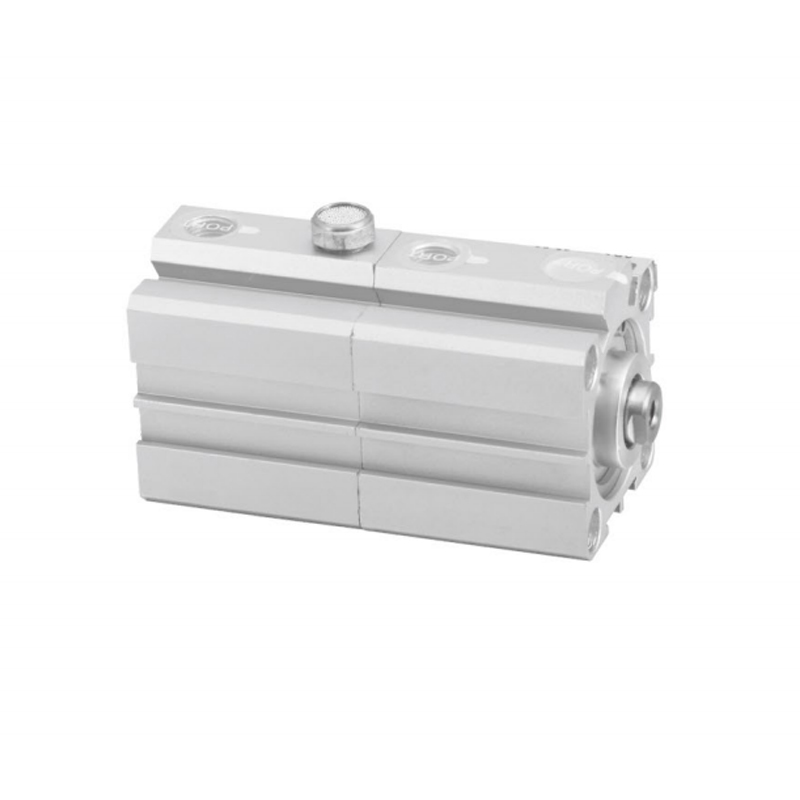

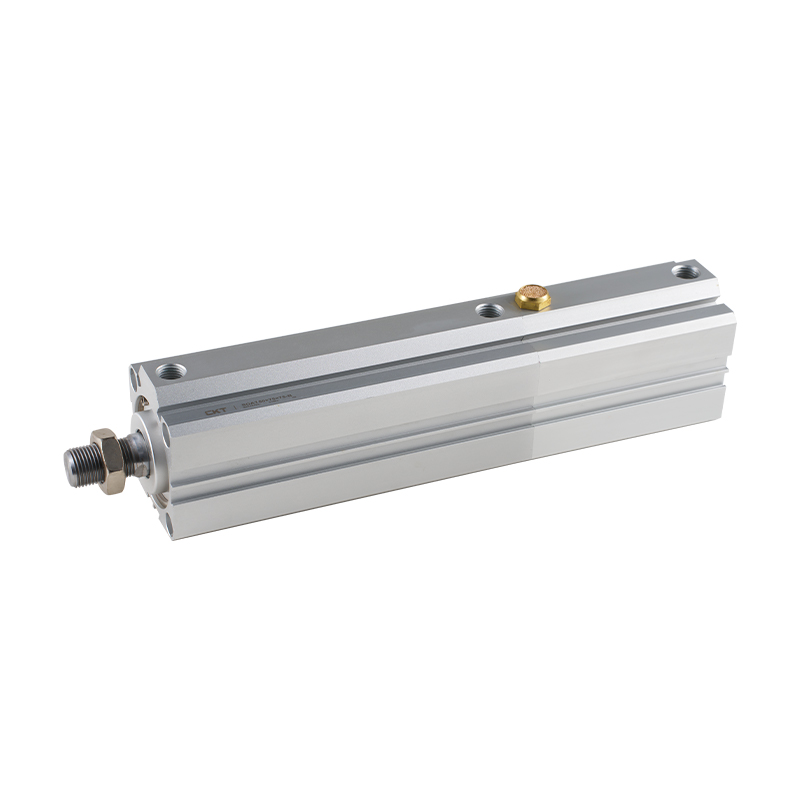

SDAT-sarjan ohut moniasentoinen sylinteri

SDAT-sarjan ohut moniasentoinen sylinteri edustaa eräänlaista teollisuussylinteriä, jonka suunnittelukonsepti keskittyy tilansäästöön ja monipisteasemointiominaisuuksiin. Sen ydinominaisuus on, että vaikka rakenne on erittäin puristettu, se rikkoo perinteisen yksisylinterisen yksitahdin rajoitukset, mikä antaa suorituspäälle mahdollisuuden pysähtyä tarkasti useiden esiasetettujen asemien välillä, mikä sopii erityisen hyvin automaatioskenaarioihin, joissa on kompakti asettelu ja vaiheittainen toiminta.

• Erittäin ohut: Merkittävästi standardisylintereiden raskaasta profiilista poikkeava sarja on saavuttanut syvän optimoinnin sylinterin rungon aksiaalisessa mittakaavassa, mikä osoittaa epätavallisen tasaisen yleisen rakenteellisen ominaisuuden, mikä vähentää huomattavasti asennustilan vaatimuksia.

• Usean aseman integrointi: Suunnittelun ydin on yhden asennon toiminnallisen arkkitehtuurin integrointi. Käyttövoiman ulostuloakselilla voidaan saavuttaa tarkka ja vakaa pysäköinti useissa esiasetetuissa erillisissä asennoissa prosessisegmentoinnin tai asennon muuttamisen automaatiovaatimusten täyttämiseksi.

• Kompakti tilan mukautettavuus: Matalaprofiilisen rakenteen ansiosta se voidaan upottaa helposti robottivarren sisäpuolelle, kapeaan onteloon tai tiiviisti järjestettävään laiteryhmään, mikä ratkaisee tehokkaasti perinteisten sylinterien tilavuusrajoituksesta johtuvan layout-ongelman.

• Erittäin jäykät rakenteelliset ominaisuudet: Kapeasta muodosta huolimatta sen sylinteri ja sisäiset komponentit on yleensä suunniteltu vahvistamaan vääntöä estävää rakennetta, jotta ne kestävät mahdollisia sivuttaiskuormituksia tai vääntömomentin häiriöitä, mikä varmistaa paikannustarkkuuden ja pitkän aikavälin toimintavarmuuden.

•Dynaamiset vasteominaisuudet: Optimoidulla virtauskanavalla ja tiivistysjärjestelmällä pyritään saavuttamaan suhteellisen nopea käynnistys-, pysäytys- ja asennonvaihtovaste rajoitetussa tilassa, mikä täyttää nykyaikaisen automaation yleiset rytmivaatimukset.

• Modulaarinen sopeutumiskyky: Standardoituna teollisuuskomponenttina sen asennusliitäntä ja mittaparametrit noudattavat yleisiä määrityksiä, mikä osoittaa hyvää yhteensopivuutta oheisjärjestelmien kanssa ja on helppo integroida erilaisiin pneumaattisiin piireihin ja ohjausrakenteisiin.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：SDAW-sarjan ohut kaksiakselinen moniasentoinen sylinteri
SEURAAVA：SDAJ-sarjan ohut säädettävä iskusylinteri

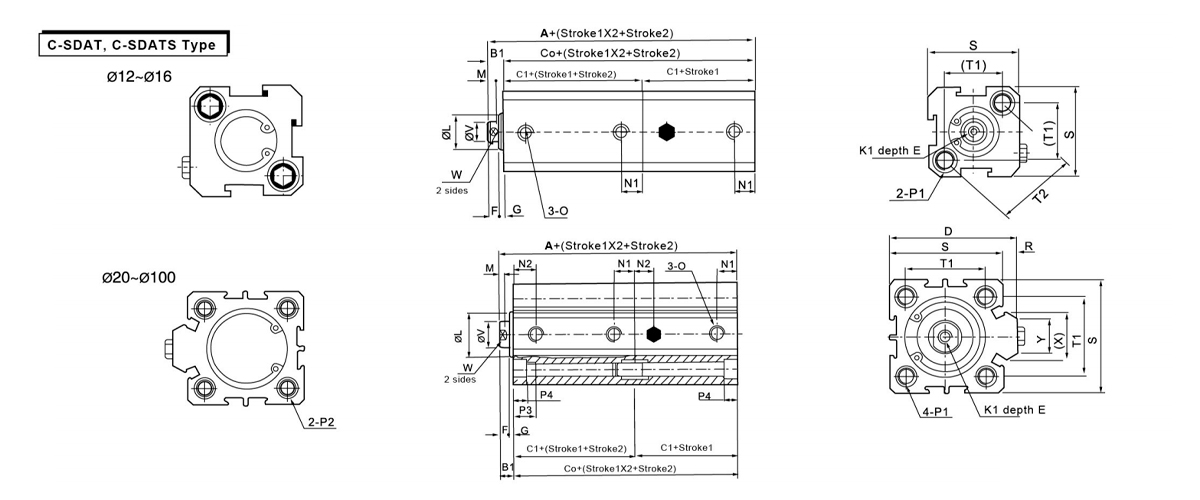

  • Lomake Ilman automaattista vaihtoa Automaattisen vaihdon avulla B1 D E F G K1 L M N1 N1 N2
    Poran koko/symboli A CO C1 A CO C1 S = 5 S>5 S = 5 S>5
    12 39 34 17 59 54 27 5 - 6 4 1 M3 × 0,5 10.2 3 6.3 7.5 5
    16 42.5 37 18.5 62.5 57 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 7.3 8 5.5
    20 44.5 39 19.5 64.5 59 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 7.5 9 5.5
    25 48 42 21 68 62 31 6 42 10 4 2 M5 × 0,8 17 3 8 9.2 5.5
    32 56 49 24.5 76 69 34.5 7 50 12 4 3 M6 × 1 22 3 9 9 6.5 9
    40 59 52 26 79 72 36 7 58.5 12 4 3 M8 × 1,25 28 3 10 9.5 7.5
    50 65 56 28 85 76 38 9 71.5 15 5 4 M10×1,5 38 3 10.5 8 10.5 8 10.5
    63 73 64 32 93 84 42 9 84.5 15 5 4 M10×1,5 40 3 11.8 9.5 11 9.5 12
    80 93 82 41 113 102 51 11 104 18 6 5 M¹ 4 × 1,5 45 4 14.5 11.5 14.5 11.5 14.5
    100 114 102 51 134 122 61 12 124 20 7 5 M18 × 1,5 55 4 20.5 16 20.5 16 20.5
    Poran koko/symboli O P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 中6,5 kierre M5 × 0,8 läpimenevä reikä:Φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 中6,5 kierre M5 × 0,8 läpimenevä reikä: φ4,2 - 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 Molemmat puolet:φ6,5 läpimenevä reikä:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 Molemmat puolet:φ8.2 läpimenevä reikä:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 Molemmat puolet:φ8.2 läpimenevä reikä:6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Molemmat puolet:φ10 kierre M8 × 1,25 läpimenevä reikä:φ6,5 Molemmat puolet:φ10 läpimenevä reikä:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 Molemmat puolet:φ11 läpimenevä reikä:φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 Molemmat puolet:φ11 läpimenevä reikä:φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Molemmat puolet:φ14 kierre M12 × 1,75 läpimenevä reikä:φ9,2 Molemmat puolet:φ14 läpimenevä reikä:φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Molemmat puolet: φ17.5 kierre M14x2läpireikä:φ11.3 Molemmat puolet:17,5 läpimenevä reikä:φ14,2 30 13 10 114 90 - 32 27 35 26
