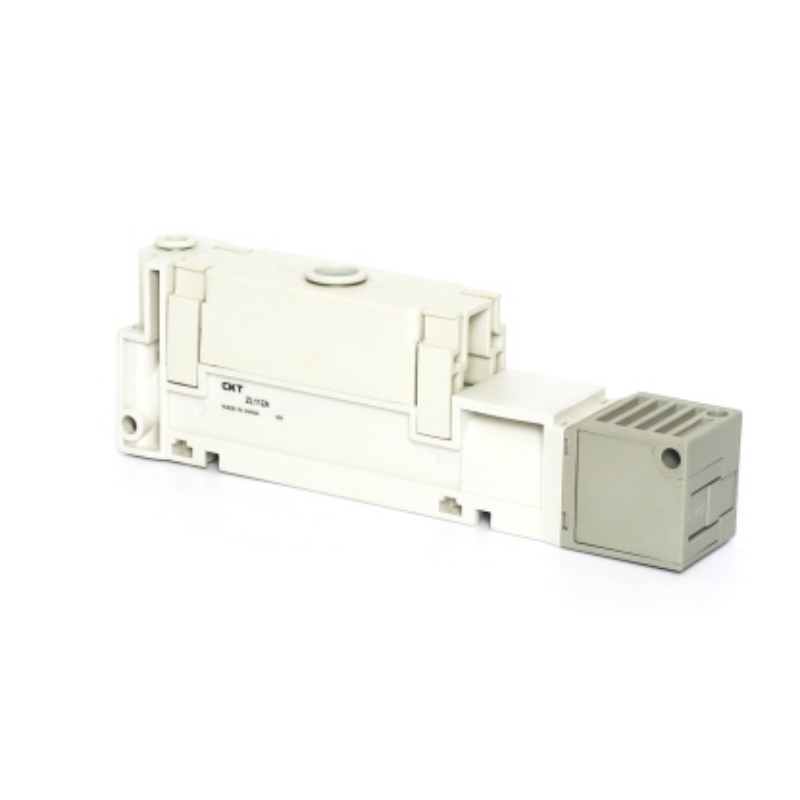

ZL1-sarjan monivaiheinen tyhjiöejektori
  • ZL1-sarjan monivaiheinen tyhjiöejektori
ZL-sarjan monivaiheinen tyhjiögeneraattori

ZL1-sarjan monivaiheinen tyhjiöejektori

ZL1-sarjan monivaiheinen tyhjiöejektori käyttää monivaiheista tyhjiörakennetta, joka toteuttaa tehokkaan tyhjiön muodostuksen painekaasukäytön avulla. Se soveltuu vakaan alipaineympäristön nopeaan rakentamiseen sellaisilla aloilla kuin teollisuusautomaatio, materiaalinkäsittely ja tarkkuusvalmistus.

Ydinominaisuudet
1. Monivaiheinen tyhjiöperiaate

Sarjan tyhjiöyksikkö tehostaa asteittain alipainevaikutusta, ylittää yksivaiheisen rakenteen tyhjiöasterajan ja parantaa merkittävästi lopullista imutehoa.

2. Laaja tyhjiöalue

Se voi kattaa keskityhjiön ja korkean tyhjiön alueen ja täyttää adsorptiovoimagradientin dynaamiset säätövaatimukset erilaisissa työolosuhteissa.


3. Kompakti rakenne

Integroitu virtauskanava ja modulaarinen komponenttirakenne vähentävät järjestelmän jalanjälkeä ja mukautuvat liikkuviin laitteisiin ja tiheään tuotantolinja-asetteluun.


4. Mediayhteensopivuus

Päärakenne kestää hyvin kuivaa paineilmaa ja inerttiä käyttökaasua, mikä vähentää väliaineen korroosion riskiä.


5. Teollisuusympäristön sietokyky

Tärkeimmät komponentit on optimoitu estämään saastumista ja tärinää, ja ne säilyttävät vakaan alipaineen pöly-, öljysumu- ja mekaanisissa iskuissa.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori
SEURAAVA：ZL212-sarjan monivaiheinen tyhjiöejektori

  • Tyhjiögeneraattorin tekniset tiedot
    Malli ZL1
    Suuttimen halkaisija [mm] 1.2
    Normaali syöttöpaine
    [MPa]     		Venttiilitön 0.33
    Venttiilin kanssa 0.35
    Suurin tyhjiöpaine [kPa] Huomautus 1) -84
    Suurin sisäänhengitysvirtausnopeus [l/min (ANR)] Huomautus 1) 100
    Ilmankulutus [l/min (ANR)] Huomautus 1) 57
    Syöttöpainealue [MPa] 0,2 - 0,5
    Käyttölämpötila-alue [°C] 5-50 (ei kondensaatiota)
    Käytä nestettä ilmaa

    Syöttöventtiili, murtoventtiilin tekniset tiedot
    Malli SYJ5□4
    Vasteaika (0,5 MPa:lla) Huomautus 1) Alle 25 ms
    Suurin toimintataajuus 5 Hz

    Painemittarin tekniset tiedot
    Malli ZL112A-PG1-A ZL112A-PG2-A
    Käytetty neste ilmaa
    Painealue -100-100kPa -30 inHg～14psi
    Skaalauskulma 230°
    Tarkkuus ±3 % F.S. (täysi mittakaava)
    Käyttölämpötila-alue 0～50 ℃
    Materiaali Kuori: Polykarbonaatti/ABS-hartsi

    Pakokaasumelu (viitearvo)
    Malli ZL1
    Pakokaasumelu [dB(A)] 65

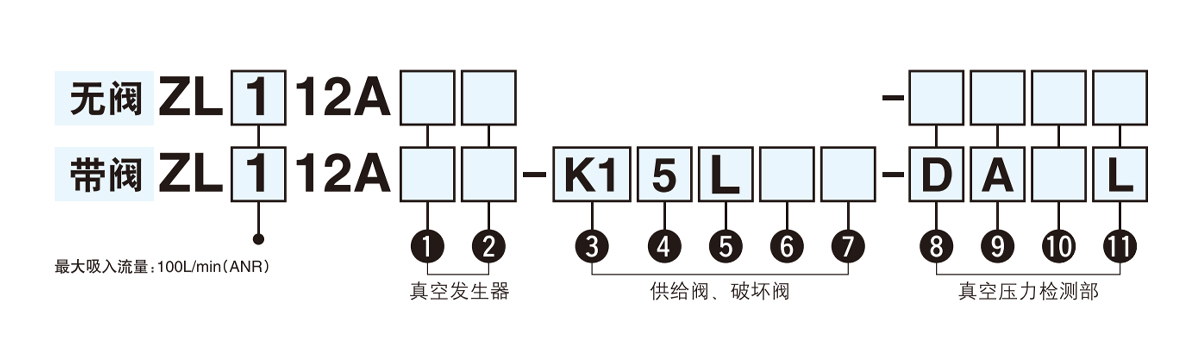

  • ① Syöttö (P) ja tyhjiö (V) portin/pikavaihtoliittimen liitännän mitat
    Mark Syöttöportti (P). Tyhjiöportti (V). Painemittariyksikön symboli※
    Merkitsemätön 06 (metriluku) 012 (metriluku) kPa

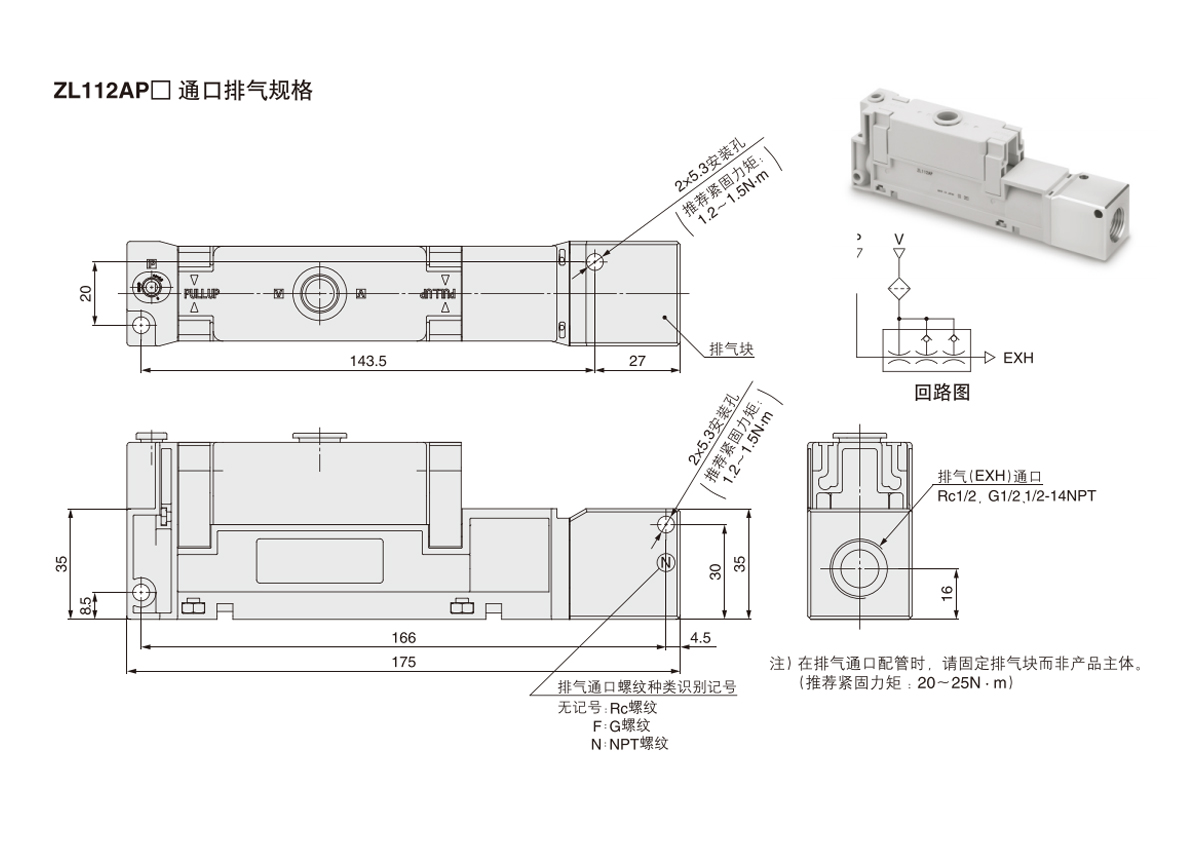

    ②Pakokaasujen tekniset tiedot
    Merkitsemätön Äänenvaimentimen pakokaasu
    P Rc1/2 portin pakokaasu

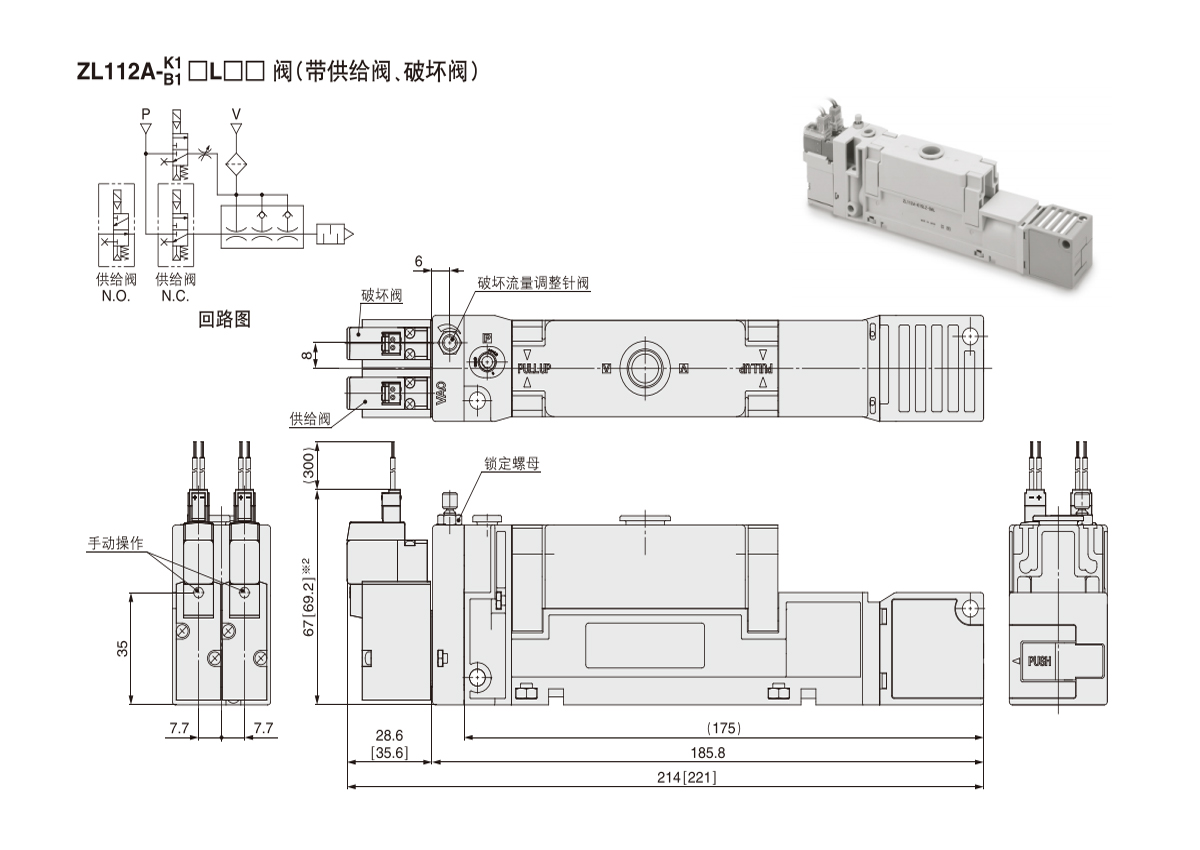

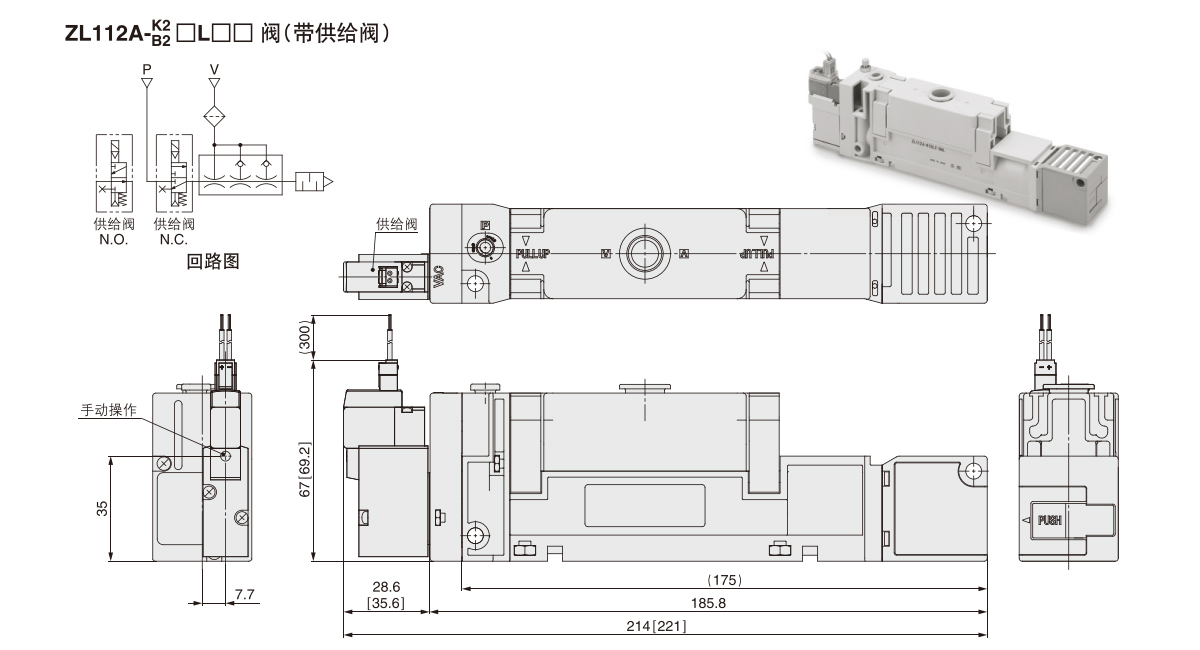

    ③ Syöttöventtiilin ja murtoventtiilin yhdistelmä
    K1 Syöttöventtiili (N.C.), katkaisuventtiili (N.C.)

    ④ Nimellisjännite
    DC tekniset tiedot CE-vaatimustenmukaisuus
    5 DC24V

    ⑤ Johdon uloskytkentämenetelmä  (L-tyyppinen pistorasia)
    L: langalla
    (pituus 300 mm)

    ⑥ Merkkivalo ja ylijännitesuojapiiri
    Merkitsemätön Ei merkkivaloa tai ylijännitesuojapiiriä

    ⑦ Manuaalinen käyttö
    Merkitsemätön Lukimaton työntötyyppi

    ⑧ Tyhjiöpainetestausosasto
    Merkitsemätön Ei mitään
    GN Tyhjiöpainetestiportti: (Rc1/8)
    G Painemittari※

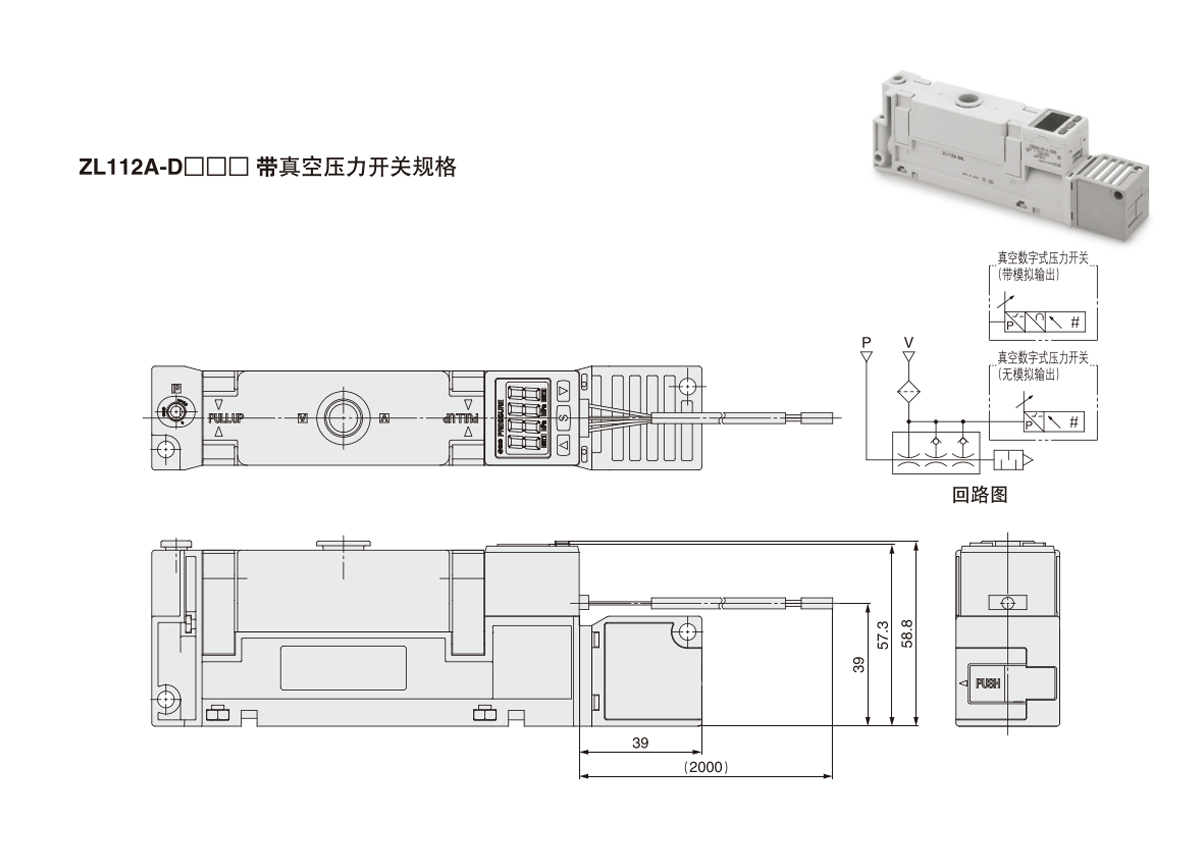

    D Tyhjiöpainekytkin
    ※Kun kohdan ① putkiliitos on metrinen: kPa-yksikkösymboli

    ⑨Tulostetiedot
    ⑧Käytettävissä vain, kun D on valittu tyhjiöpaineen tunnistusosiossa.
    ⑩ Yksikön tekniset tiedot N NPN-kollektorin avoimen piirin 1 lähtö
    P PNP avoimen kollektorin 1 lähtö
    A NPN-kollektorin avoin piiri 2 lähtöä
    B PNP avoin kollektori 2 lähtöä
    ⑪ Johtojen tekniset tiedot Merkitsemätön Yksikkömuunnostoiminnolla
    M SI-yksikkö kiinteä (kPa)
    Merkitsemätön Langaton
    L Kiinteä kaapeli pistokkeella (2m)

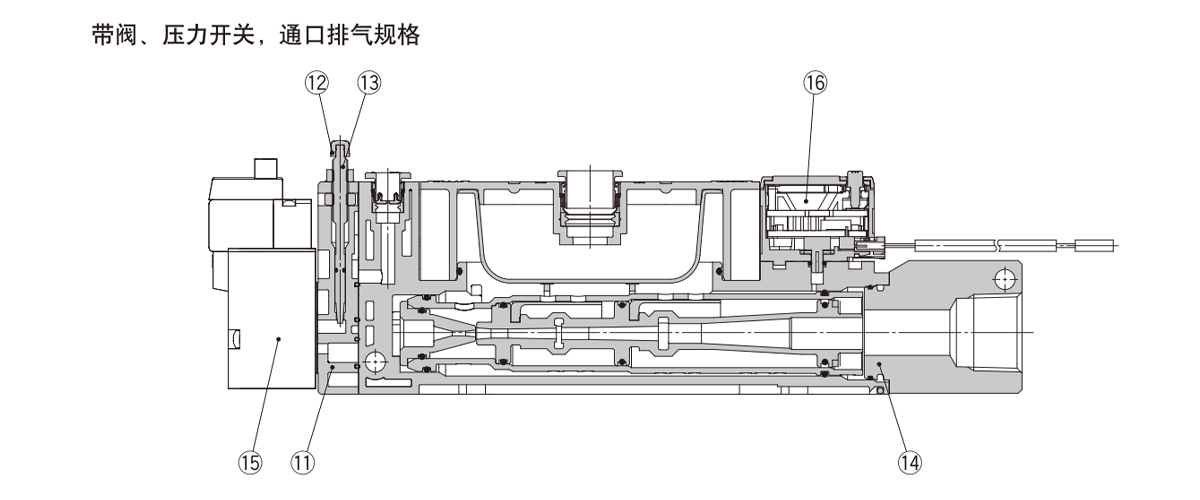

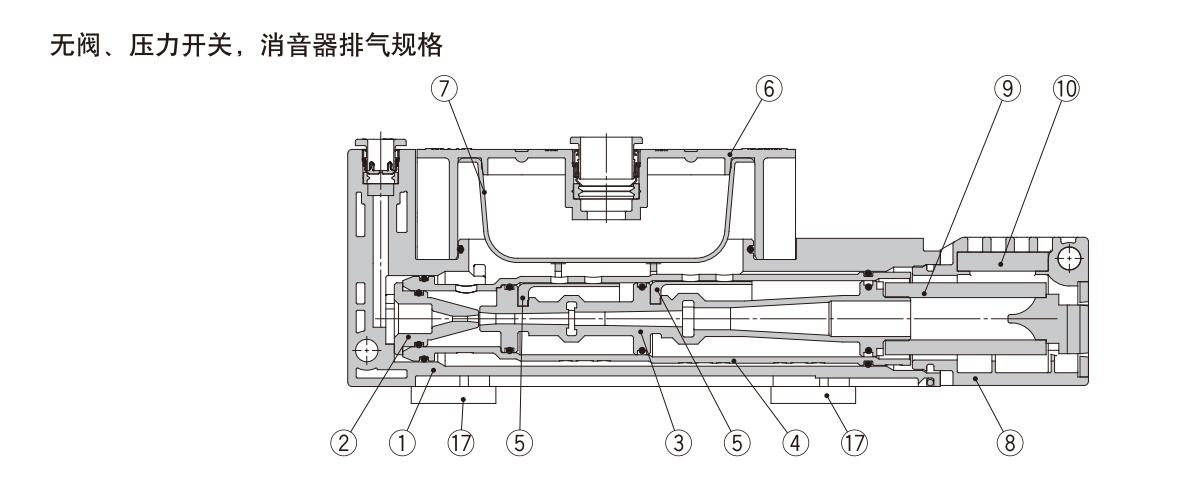

  • Komponenttiosat
    Numero Nimi Materiaali
    1 Päärunko PBT
    2 Suutin POM
    3 Laval-suutin PBT
    4 Liitteet POM
    5 Yksisuuntainen venttiili FKM
    6 Imukansi PBT
    7 Suodatinelementti Kuitukangas
    8 Äänenvaimentimen kotelon kokoonpano PBT/SUS
    9 Äänenvaimentimen materiaali 1 Hartsi
    10 Äänenvaimentimen materiaali 2 Hartsi
    11 Venttiililevy PBT
    12 Käsipyörä POM
    13 Neulaventtiili Messinki (sähkötön nikkelipinnoitus)
    14 Kulkulohkon kokoonpano Alumiiniseos/NBR/SUS
    15 Syöttöventtiili, murtoventtiili -
    16 Tyhjiöpainekytkin -
    17 Pohjaasennusliitinkokoonpano Messinki (sähkötön nikkelipinnoitus)
    18 Tiivistemateriaali (O-rengas jne.) HNBR/NBR
    19 Kiinnitysruuvit Stee

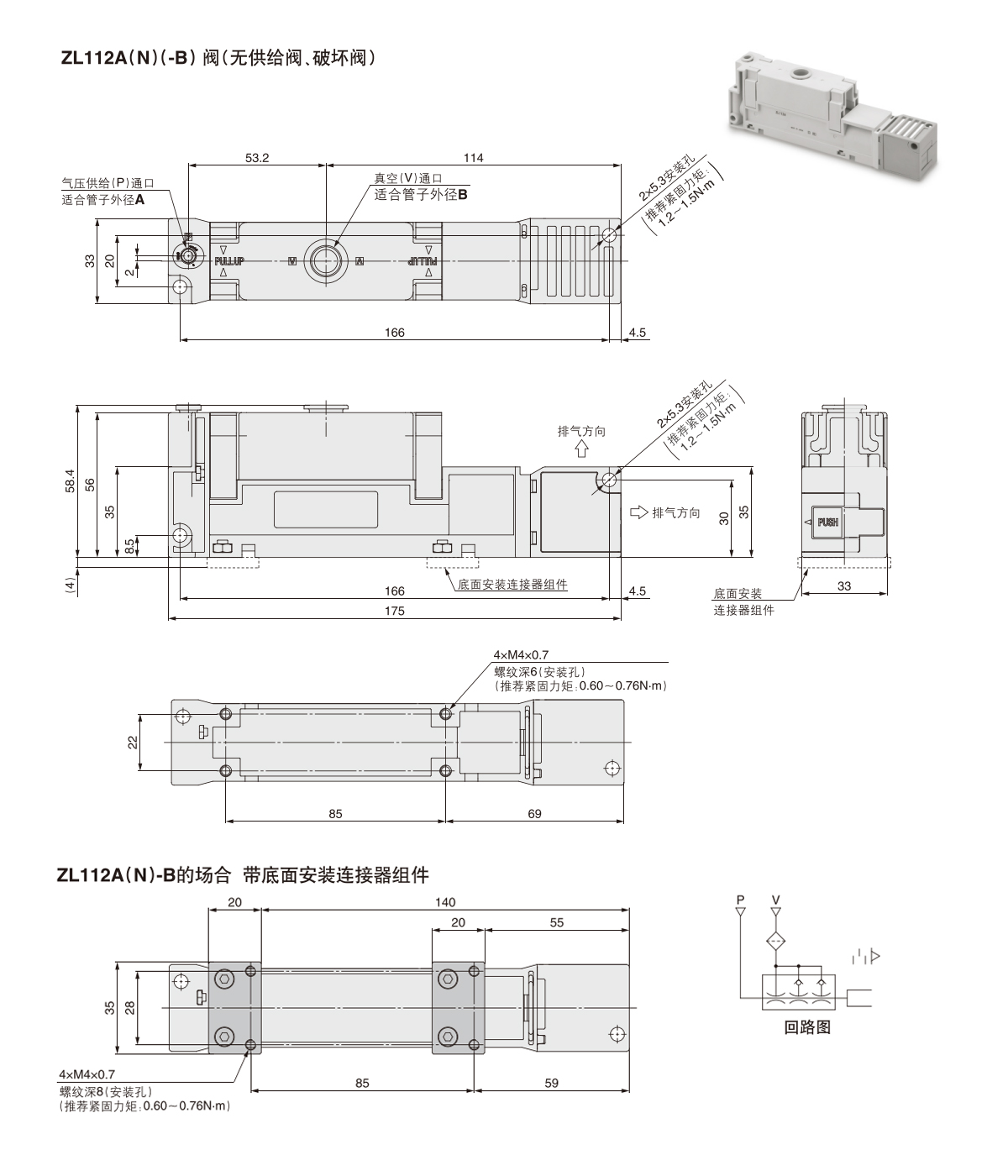

    Portin koko
    A B
    ZL112A 6 12
