ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori Toimittajat

Kotiin / Tuotteet / Tyhjiökomponentit / Monivaiheinen tyhjiögeneraattori / ZL-sarjan monivaiheinen tyhjiögeneraattori / ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori

ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori
  • ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori
  • ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori
ZL-sarjan monivaiheinen tyhjiögeneraattori

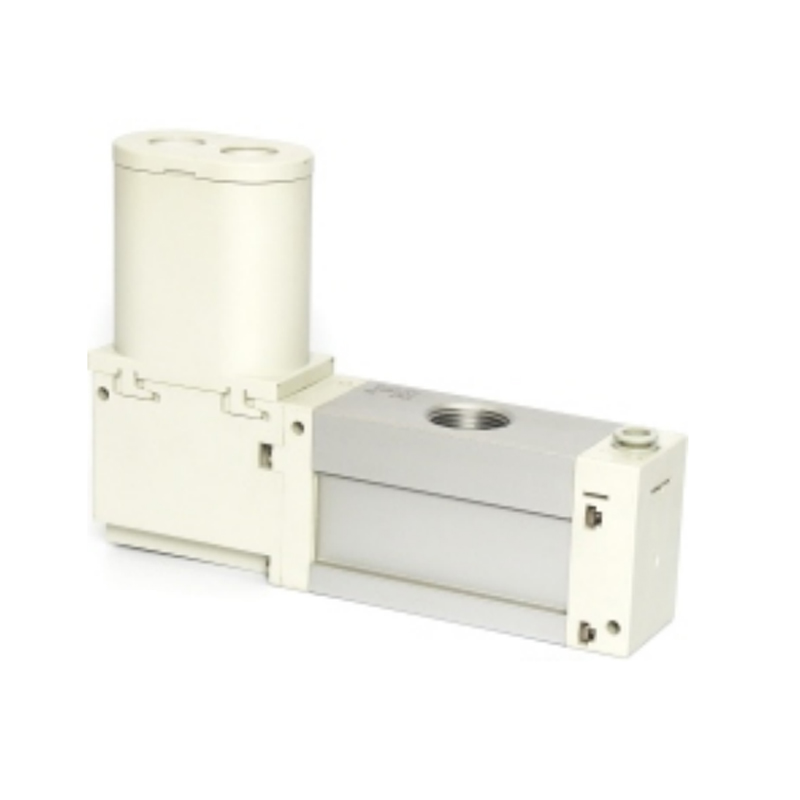

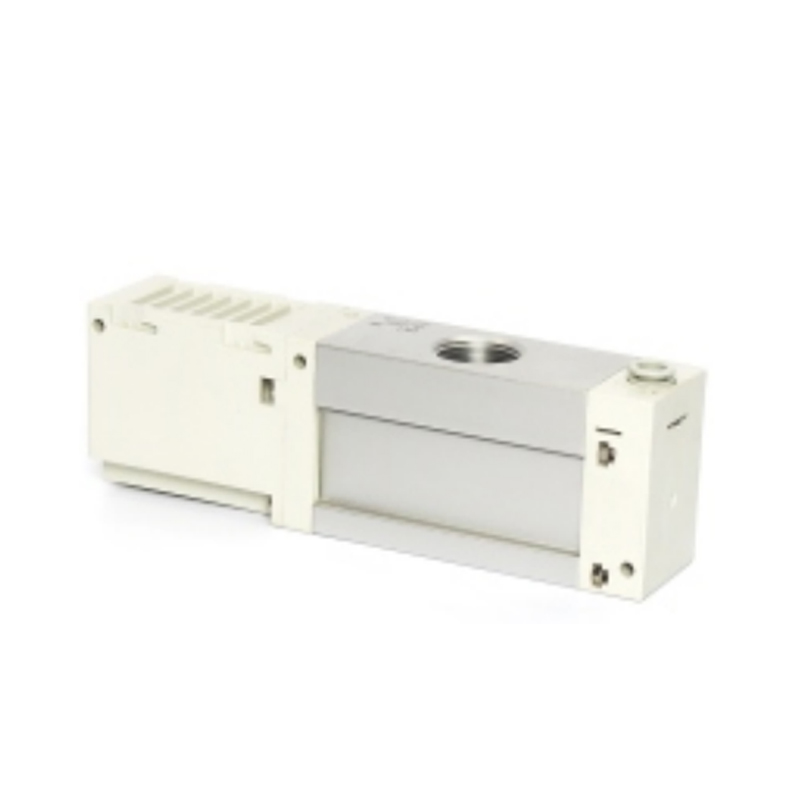

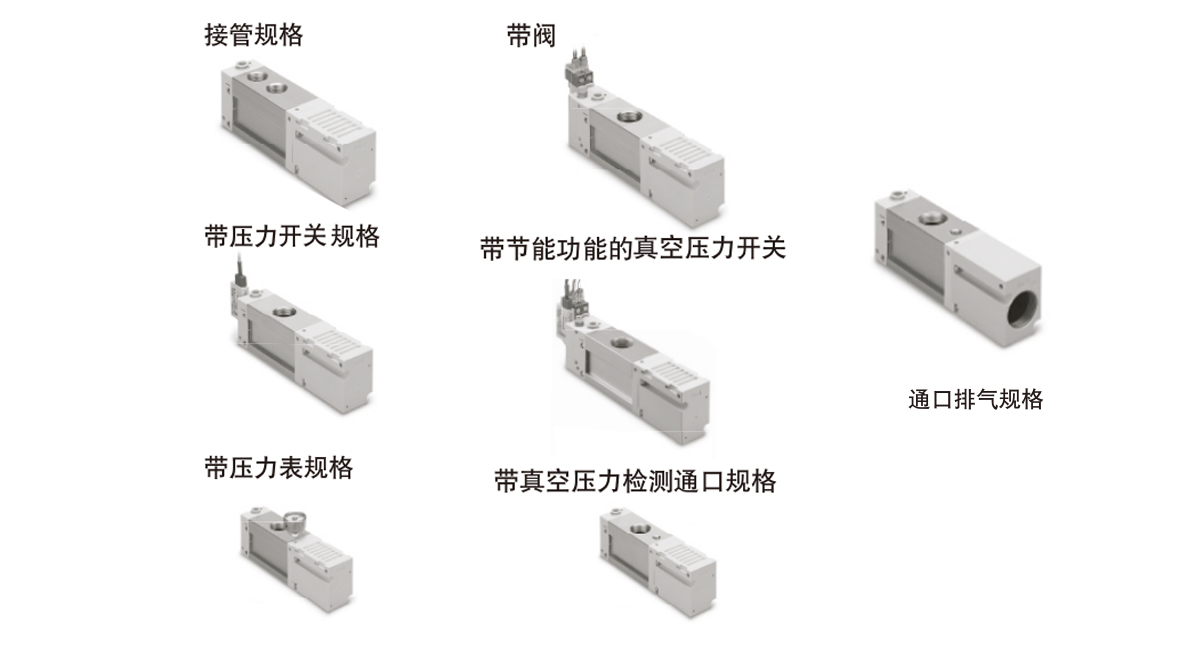

ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori

ZL3/ZL6-sarjan monivaiheinen tyhjiöejektori on modulaarinen tyhjiön tuottava yksikkö, joka on rakennettu monivaiheisen Venturin periaatteelle. Se on suunniteltu skenaarioihin, joissa teollisuusautomaatiossa on tuotettava nopeasti vakaa alipaine ja se soveltuu erilaisten työkappaleiden tarttumiseen, adsorboimiseen tai kiinnittämiseen.

•Monivaiheinen rakennesuunnittelu

Sarjan Venturi-putkirakenne on otettu käyttöön paineilmaenergian asteittaisen muuntamisen saavuttamiseksi. Ilmavirtaa laajennetaan useissa vaiheissa tyhjiövaikutuksen vahvistamiseksi askel askeleelta. Verrattuna yksivaiheiseen rakenteeseen samoissa ilmalähdeolosuhteissa, se voi tuottaa suuremman imukapasiteetin tai vähentää paineilman kulutusta.

• Tyhjiön vakauden optimointi

Sisäinen virtauskanava on erityisesti optimoitu estämään turbulenssia ja tasapainottamaan paineen vaihteluita kullakin tasolla. Tämä rakenne varmistaa vakaan alipainetason jatkuvan työn tai pienten kuormituksen muutosten aikana, mikä vähentää imetyn esineen irtoamisen riskiä.

• Joustava työolosuhteiden mukautus

Ydinkomponenteilla on laaja virtaustoleranssialue, ja ne ovat yhteensopivia erilaisten pakokaasujen vastapaineiden ja vuotoolosuhteiden kanssa. Se soveltuu erityisen hyvin epätyypillisten työkappaleiden adsorptiotoimenpiteisiin, joissa on huokoiset pinnat, monimutkaiset kaarevuus tai ilmanläpäisevyys.

• Nopeat vasteominaisuudet

Esipuristusontelo ja alhaisen inertian virtauskanava toimivat yhteistyössä saavuttaakseen millisekunnin tyhjiön muodostumisen ja vapautumisen. Se täyttää sovelluksen vaatimukset toistuvasta käynnistyksestä ja pysäytyksestä nopeassa automaatiorytmissä ja lyhentää jakson odotusaikaa.

• Modulaarinen toimintointegraatio

Päärunko varaa standardin kaasupolun rajapinnan ja asennuksen sijoittelurakenteen tukemaan tyhjökytkimen, suodatinyksikön tai äänenvaimenninkomponentin nopeaa integrointia. Toiminnalliset moduulit voidaan konfiguroida joustavasti järjestelmän monimutkaisuuden mukaan putkilinjan yleisen monimutkaisuuden vähentämiseksi.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：Ei edellistä artikkelia
SEURAAVA：ZL1-sarjan monivaiheinen tyhjiöejektori

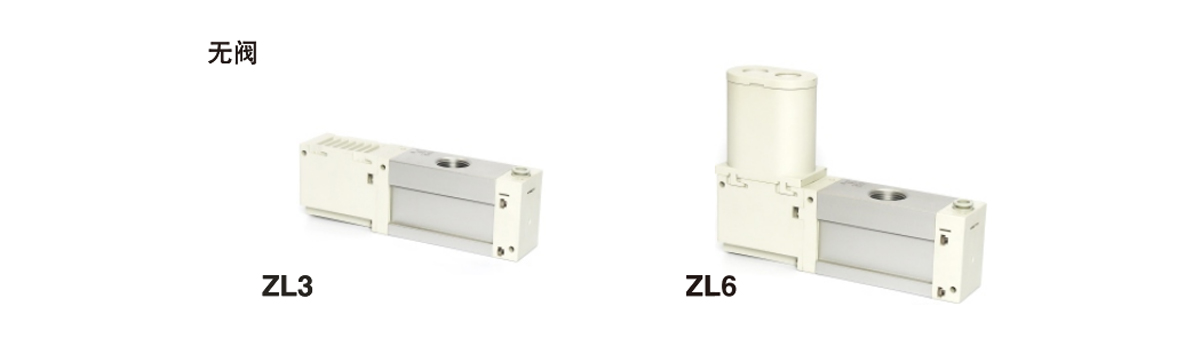

  • ZL3 ZL6
    Malli ZL3M□□ ZL3H□□ Malli ZL6M□□ ZL6H□□
    Suuttimen halkaisija [mm] 1.9 1.5 Suuttimen halkaisija [mm] 1,9 × 2 1,5 × 2
    Vakiosyöttöpaine [MPa] 0.35 0.50 Vakiosyöttöpaine [MPa] Ilman venttiiliä 0.35 0.50
    Suurin tyhjiöpaine [kPa] Huomautus 1) -91 -93 Venttiilin kanssa 0.37 0.52
    Suurin imuvirtaus [l/min (ANR)] 280 Suurin tyhjiöpaine [kPa] Huomautus 1) -91 -93
    300 Suurin inhalaatiovirtausnopeus [l/min (ANR)] 580
    Ilmankulutus [l/min (ANR)] 150 135 Haltuunotto/tuuletustiedot 600
    Syöttöpainealue [MPa] 0,2 - 0,6 Ilmankulutus [l/min (ANR)] 300 270
    Käyttölämpötila-alue [°C] -5 - 50 (ei jäätymistä tai tiivistymistä) Syöttöpainealue [MPa] 0,2 - 0,6
    Käyttöneste Ilmaa Käyttölämpötila-alue [℃] -5 - 50 (ei jäätymistä tai tiivistymistä)
    Tärinänkestävyys [m/s²] Huomautus 2) 20 Käyttöneste Ilmaa
    Iskunkestävyys [m/s²] Huomautus 3) 100 Tärinänkestävyys [m/s²] Huomautus 2) 20
    Iskunkestävyys [m/s²] Huomautus 3) 100
    Huomautus 1) Arvot, jotka on saatu yrityksemme mittausolosuhteissa vakiosyöttöpaineella. Nämä arvot voivat vaihdella riippuen ilmanpaineesta (ilmasto, korkeus jne.) tai mittausmenetelmistä.
    Huomautus 2) 10 - 500 Hz, 2 tuntia kummassakin X-, Y- ja Z-suunnassa (ei virtalähdettä, alkuarvot).
    Huomautus 3) 3 kertaa kumpaankin X-, Y- ja Z-suunnassa (ei virtalähdettä, alkuarvot).

    Syöttöventtiili, murtoventtiilin tekniset tiedot
    Malli ZL3-JSY3140
    Vasteaika (0,5 MPa:lla) Alle 27 ms Huomautus 1)
    Suurin toimintataajuus 5 Hz
    Manuaalinen käyttö Lukimaton työntötyyppi
    Kelan nimellisjännite DC24V
    Sallittu jännitteen vaihtelu ±10 % nimellisjännitteestä
    Virrankulutus 0,4W

    Painemittarin tekniset tiedot
    Malli GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Paineyksikkö kPa inHg ja psi käytetään yhdessä osoittamaan
    Painealue -100-100kPa -30 inHg～14psi
    Liitoslanka R1/8 NPT1/8
    Tarkkuus Tyhjiöpuoli ±3 % F.S., ylipainepuoli ±5 % F.S.
    Paino 30g

    Pakokaasujen melu (viitearvo)
    Malli ZL3 ZL6
    Pakokaasumelu [dB(A)] 68

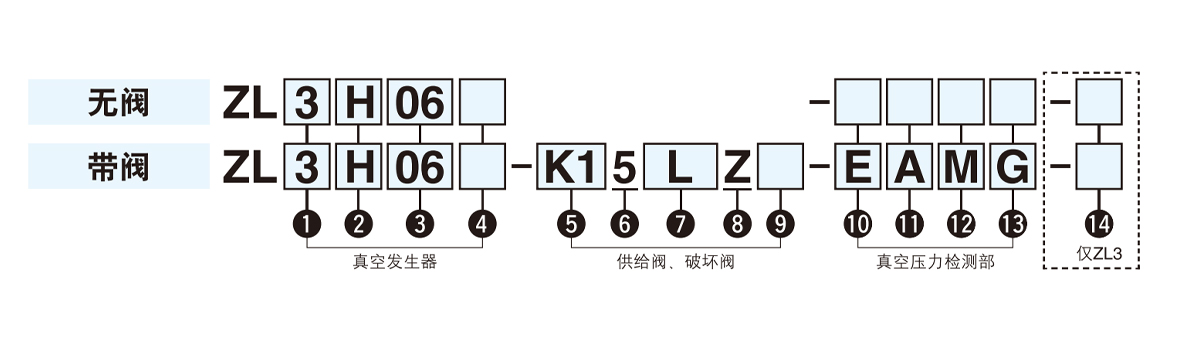

  • ① Suurin imuvirtaus ② Vakiosyöttöpaine ④Pakokaasujen tekniset tiedot ⑦ Johdon uloskytkentämenetelmä

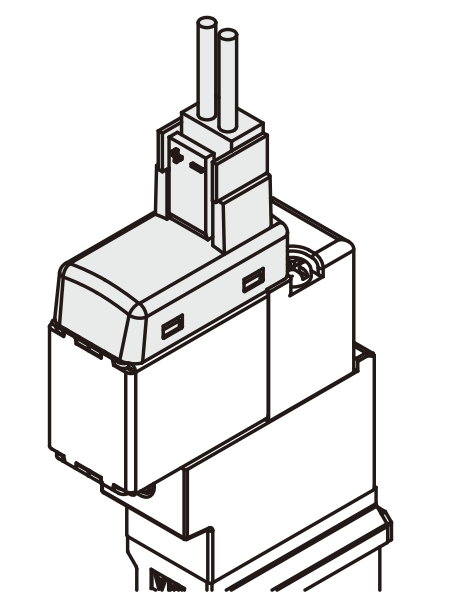

    3 300 l/min (ANR)※1 H 0,50 MPa Merkitsemätön Äänenvaimentimen pakoputki L-muotoinen pistorasiatyyppi
    6 600 l/min (ANR)※1 P Avaa pakoputki
    ※1 Kun liitetään putkia ja tuuletetaan

    L: Langan pituus 0,3 m

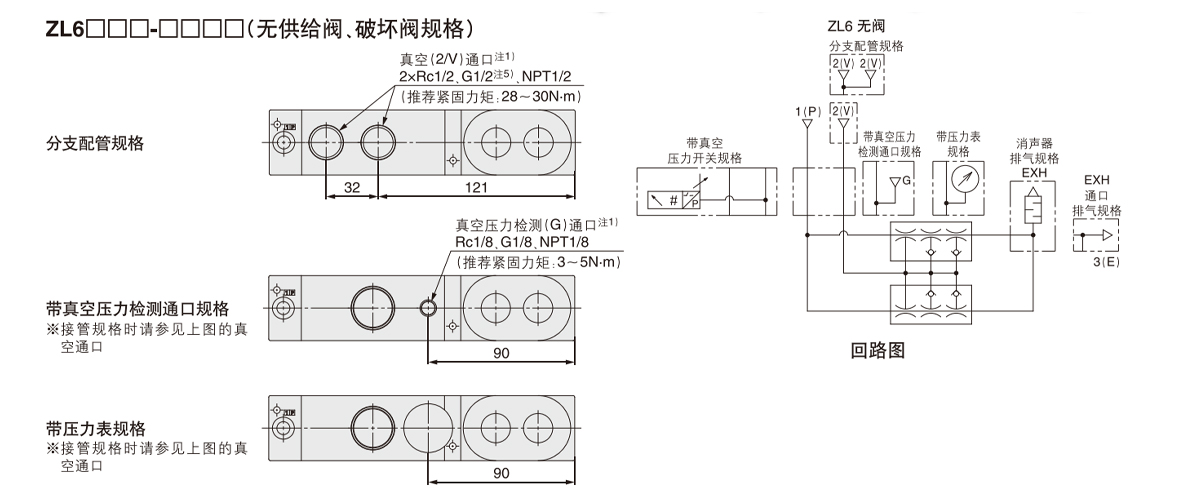

    ③ Tyhjiö (2/V) portin koko/syöttö (1/P) portti sopii putken ulkohalkaisijalle
    Mark Tyhjiö (2/V) tuuletusaukko Syöttö (1/P) Portin kautta
    06 Rc3/4 Suora liitin 8 mm

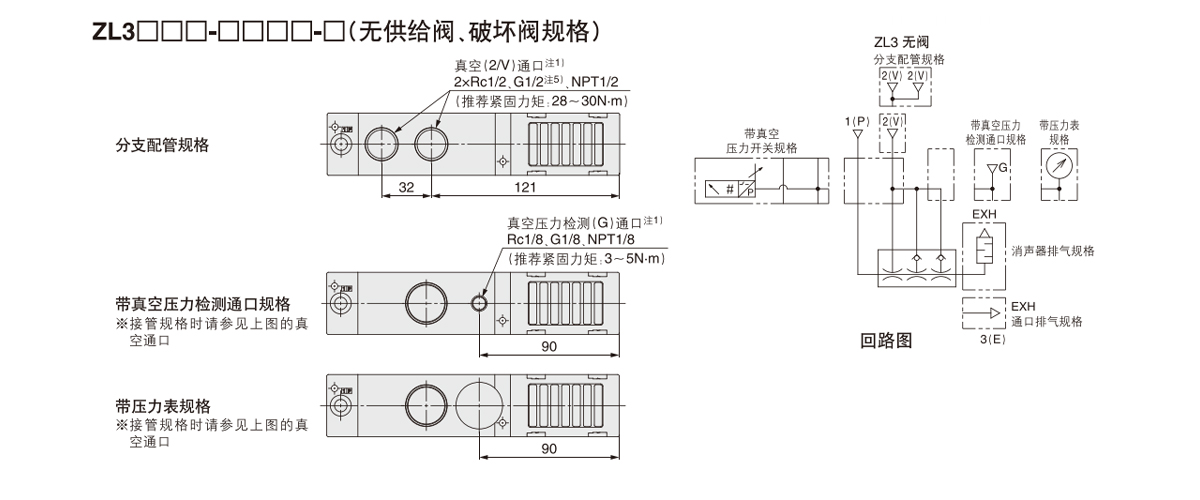

    04 2 × Rc1/2 (jakoputkien tekniset tiedot)
    06L G3/4 Kulmaliitin 8 mm
    04L 2×G1/2 (haaraputken tekniset tiedot)
    ⑤ Syöttöventtiilin ja murtoventtiilin yhdistelmä ⑩ Tyhjiöpaineen testausosasto
    K1 Syöttöventtiili (N.C.), katkaisuventtiili (N.C.) Merkitsemätön Ei mitään
    ⑥ Nimellisjännite GN Tyhjiöpainetestiportilla (G):
    5 DC24V
    G Painemittari
    ⑧ Merkkivalo ja ylijännitesuojapiiri
    Z Varustettu merkkivalolla ja ylijännitesuojapiirillä E Tyhjiöpainekytkin (tyhjiö 2 lähtöä)
    ⑨ Manuaalinen käyttö F Tyhjiöpainekytkin (sekoitettu 2 lähtöä)
    Merkitsemätön Lukimaton työntötyyppi

    ⑩Käytettävissä vain, kun E/F/V on valittu tyhjiöpaineen tunnistusosiossa.
    ⑪Tulostetiedot Koskee vain ZL3:a
    A NPN avoin keräilijä ⑭ Valinnaiset tuotteet
    Merkitsemätön Ei vaihtoehtoja
    B PNP avoin keräin

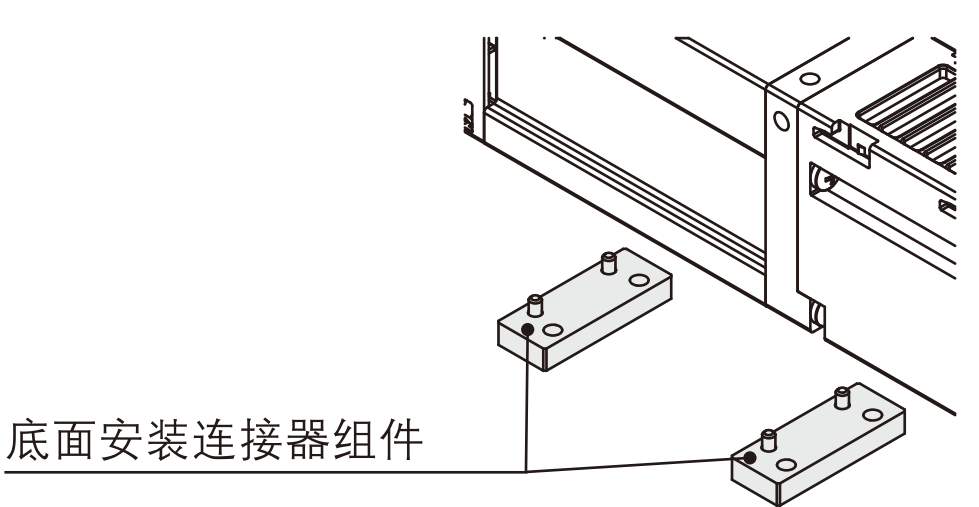

    B Pohjapinta-asennusliitin※9 (sisältyy pakkaukseen)
    ⑫ Yksikön tekniset tiedot

    ※9
    Yhdistetään liitinkokoonpanoihin, joiden ruuvikiinnitysväli on 27 mm edellisen mallin ZL212 pohjapinnalla. Vaaditaan korvattaessa aiempi malli ZL212 pohjapintaasennuksella. (2 kpl per sarja, sisältää 4 ruuvia). Sivukiinnitysreiät ovat vaihdettavissa myös ilman lisävarusteita.

    Merkitsemätön Yksikkömuunnostoiminnolla
    M SI-yksikkö kiinteä (kPa)
    P Yksikkömuunnostoiminnolla (initial value psi)※10
    ⑬ Johdon tekniset tiedot
    Merkitsemätön Irrotettu johto
    G Johdotus pistokkeella (pituus 2 m) (sama paketti)

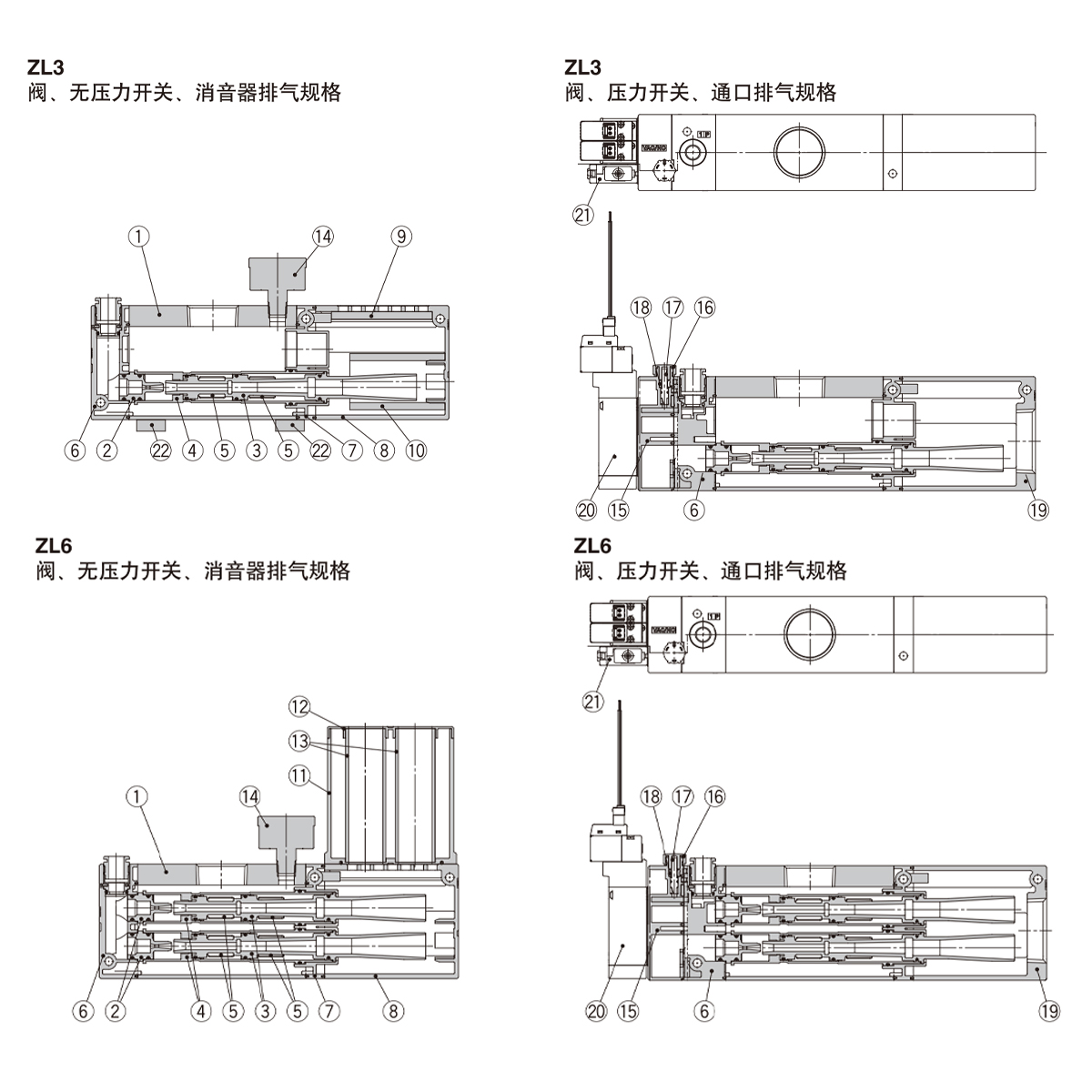

  • Komponenttiosat
    Numero Nimi Materiaali Huom Numero Nimi Materiaali Huom
    1 Päärunko "Alumiiniseos
    (anodisoitu)"     		- 14 Painemittari - -
    15 Venttiililevy PBT -
    2 Suutin POM - 16 Käsipyörä POM -
    3 Laval-suutin PBT 17 Neulaventtiili PBT -
    4 Liite POM 18 Neulaventtiili guide rod Messinki (sähkötön nikkelipinnoitus) -
    5 Yksisuuntainen venttiili FKM -
    6 Etuliitin PBT - 19 Läpireiän lohko Alumiiniseos (kromikäsitelty, pinnoitettu) -
    7 Takaliitin PBT -
    8 Äänenvaimentimen kuori 1 PBT - 20 Syöttöventtiili, murtoventtiili - -
    9 Äänenvaimentimen materiaali 1 Hartsi 21 Tyhjiöpainekytkin - -
    10 Äänenvaimentimen materiaali 2 Kuitukangas 22 Pohjaasennusliitinkokoonpano Messinki (sähkötön nikkelipinnoitus) -
    11 Äänenvaimentimen kuori 2 PBT - -
    12 Äänenvaimentimen kansi POM 23 Tiivistemateriaali (O-renkaat jne.) HNBR/NBR -
    13 Äänenvaimentimen materiaali 3 Kuitukangas (Ei irrotettava, äänenvaimennin on vaihdettava) 24 Asennusruuvit Teräs (kolmiarvoinen kromaatti) -
    - - - -

    Ilmanpaineen syöttöaukko (1/P) sopii putken ulkohalkaisijalle.
    A Irrotettava hihan väri
    ZL3[ □□ 8 Vaalean harmaa

    Ilmanpaineen syöttöaukko (1/P) sopii putken ulkohalkaisijalle.
    A Irrotettava hihan väri
    ZL6  □ 8 Vaalean harmaa
