MY1B-sarjan mekaaninen sauvaton sylinteri (perustyyppi)
  • MY1B-sarjan mekaaninen sauvaton sylinteri (perustyyppi)
Tankoton sylinteri

MY1B-sarjan mekaaninen sauvaton sylinteri (perustyyppi)

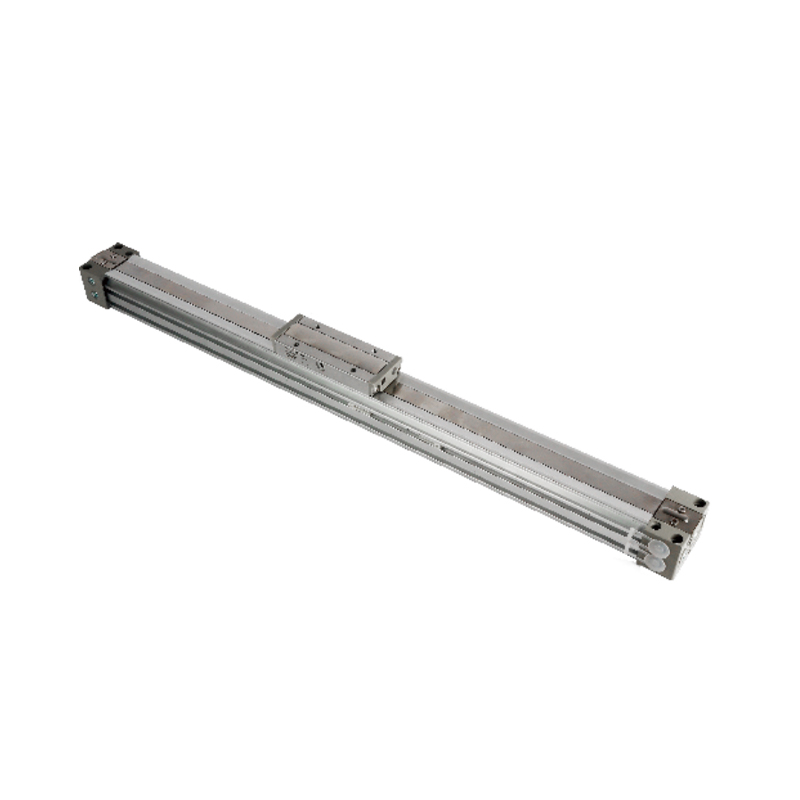

MY1B-sarjan mekaaninen sauvaton sylinteri edustaa mekaanisen sauvattoman sylinterin perusrakennetta. Sen ydin on voimansiirrossa ainutlaatuisen sisäisen mekaanisen kytkentämenetelmän kautta. Samalla kun se varmistaa männän tehokkaan iskun, se eliminoi täysin perinteisen sylinterirungon ulkopuolelle ulottuvan männänvarren rakenteen, mikä tarjoaa perusratkaisun kompakteihin automaatiosovelluksiin.

Ydinominaisuudet:
• Laajat muunnettavuusvaatimukset: Se tarjoaa valikoiman sylinterin halkaisijatietoja Ø10 - Ø100, jotka kattavat laajan valikoiman kuormitus- ja tehotarpeen skenaarioita.

• Joustava kiskoohjain yhteensopivuus: Suunnittelu voi olla yhteensopiva useiden kolmansien osapuolien standardikiskoohjainten (ohjainkiskon) järjestelmien kanssa, jotka täyttävät vaatimukset, mikä parantaa sen integroitua sopeutumiskykyä monimutkaisiin liikemekanismeihin.

• Yksinkertaistettu rakennesuunnittelu: Rakennemuoto, joka eliminoi ulkoisen itsenäisen kiskoohjaimen, vähentää tehokkaasti kokonaiskomponenttien ja asennuslinkkien monimutkaisuutta, mikä kuvastaa suunnittelun yksinkertaisuutta.

• Äärimmäisen tilankäytön optimointi: Suunnittelun ydinkonsepti keskittyy tilansäästöön. Poistamalla männänvarsi ja virtaviivaistamalla ohjausrakennetta sylinterin liikkeen suunnassa viemä tila vähenee merkittävästi, mikä sopii erityisen hyvin automaatioasetelmiin, joissa asennustila on rajallinen.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：MY1H-sarjan mekaanisesti nivelletty sauvaton sylinteri (lineaarinen ohjaustyyppi)
SEURAAVA：CY3B/CY3R-sarjan magneettikytketyt sauvaton sylinteri perustyyppi/suora asennustyyppi
  • Tekniset tiedot
    Sylinterin halkaisija (mm) 10 16 20 25 32 40 50 63 80 100
    Käytetty neste Ilmaa
    Toimintatila Kaksitoiminen
    Käyttöpainealue 0,2-0,8 MPa 0,15-0,8 MPa 0,1–0,8 MPa
    Painetestipaine 1,2 MPa
    Ympäristön lämpötila ja nesteen lämpötila 5-60 ℃
    Puskurointi Pehmustus Ilmaa cushion
    Voitelu Ei öljyä
    Iskunpituuden toleranssi Alle 1000 1.8
    1001-3000 2.8     		Alle 2700 1,8, 2701 - 5000 2,8
    Putken halkaisija Etu- ja sivuaukot M5 × 0,8 1/8 1/4 3/8 1/2
    Pohja aukko - Ø4 Ø6 Ø8 Ø10 Ø18

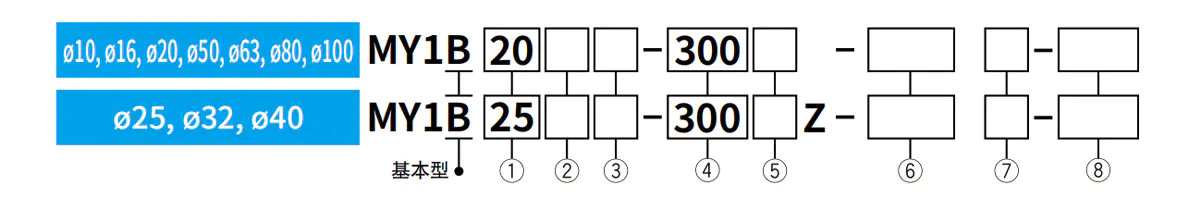

  • ① Sylinterin halkaisija 10 10 cm ② Läpireiän kierteiden tyypit ⑥ Magneettinen kytkin
    16 16 cm Mark Tyypit Sylinterin halkaisija Merkitsemätön Ø10 Ei-magneettinen kytkin (sisäänrakennettu magneettikytkin magneettirenkaalla)
    20 20 cm Merkitsemätön M lanka Ø10、Ø16、Ø20
    25 25 cm Rc 025、Ø32、Ø40,
    Ø50、Ø63、Ø80,
    Ø100
    32 32 cm TN NPT Ei-magneettinen kytkin (sisäänrakennettu kosketukseton magneettikytkin magneettirenkaalla)
    (Mukautetut tiedot: -X1810)
    40 40 cm TF G
    50 50 cm ③ Putkiston kokoonpano
    63 63 cm Merkitsemätön Vakiotyyppi Ø16-Ø100 Ei-magneettinen kytkin (sisäänrakennettu magneettirengas)
    80 80 cm G Keskitetty putkistotyyppi ⑦ Magneettikytkimien lukumäärä
    100 100 cm Huomautus: Vain G on saatavilla mallille Ø10. Merkitsemätön 2
    ④ Sylinterin isku (mm) S 1
    Sylinterin halkaisija Vakioreitti* Pitkä veto Iskun enimmäispituus
    n n
    10, 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Voidaan valmistaa 1 mm:n välein.     		Isku, joka ylittää vakioiskun 2001–3000 mm (1 mm:n välein) 3000
    ⑧Yleiset tekniset mukautukset
    Ilmaisin Tekniset tiedot, sisältö
    20, 25, 32
    40, 50, 63
    80, 100     		Isku, joka ylittää vakioiskun 2001–5000 mm (1 mm:n välein) 5000 -XB22 Varustettu RJ soft-tyyppisillä hydraulisilla iskunvaimentimilla
    -XC67 Pölytiivis tiivistenauha NBR-kumivuorauksen tekniset tiedot
    -X168 Kierreholkin tekniset tiedot
    Konfigurointiesimerkki
    *Pitkä liike voidaan konfiguroida samalla tavalla kuin vakioisku    MY1B20-3000L-M9BW
    ※Huomaa, että kun iskunpituus on alle 49 mm, ilmavaimennuskapasiteetti heikkenee, eikä useita magneettikytkimiä voi asentaa.     		-X1810 Ø10 Kosketukseton magneettikytkin Magneettirenkaan tekniset tiedot

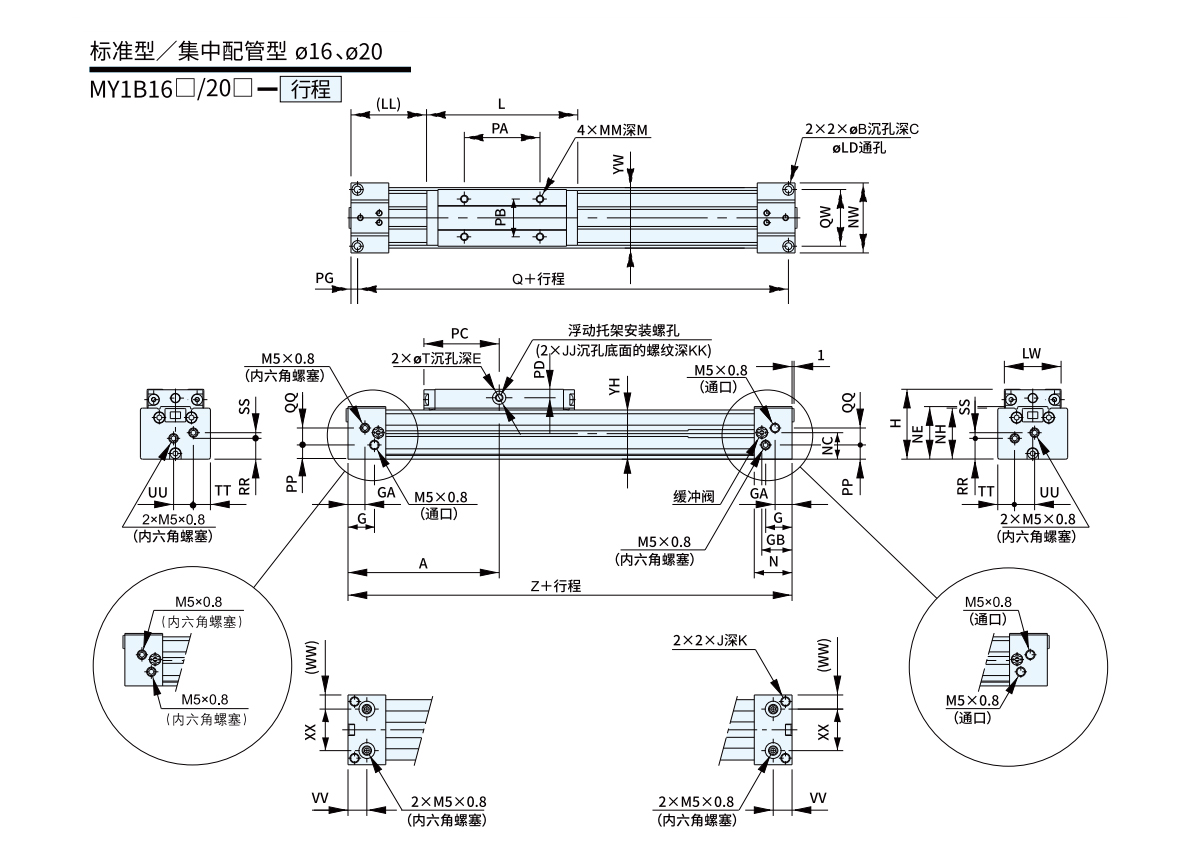

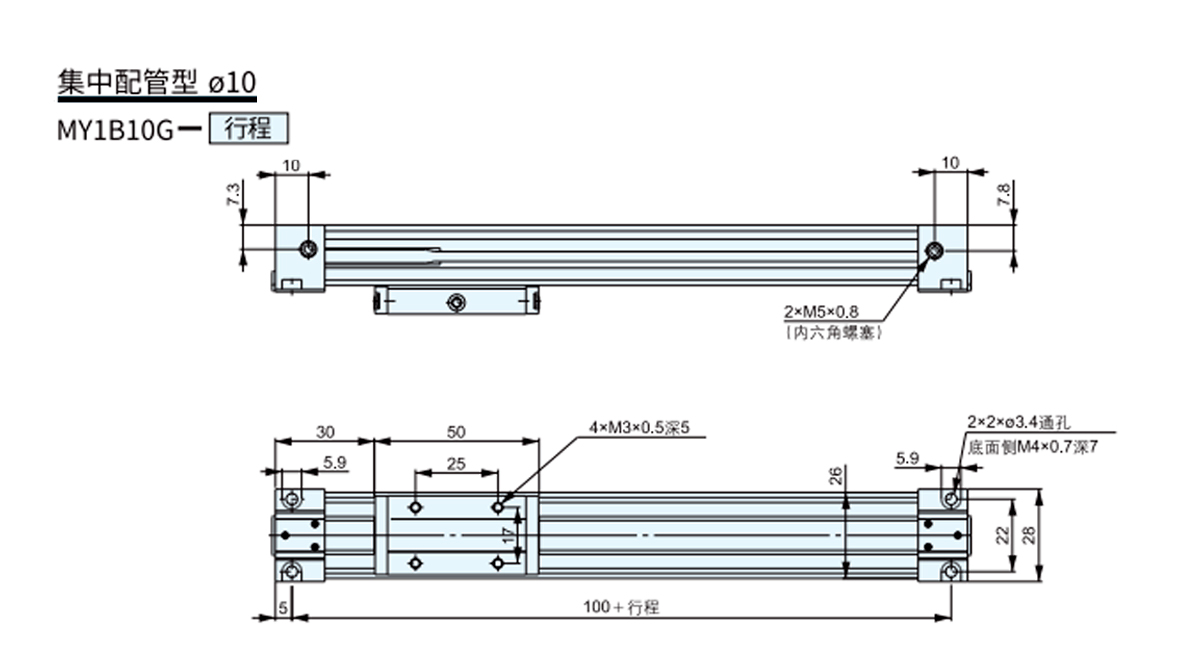

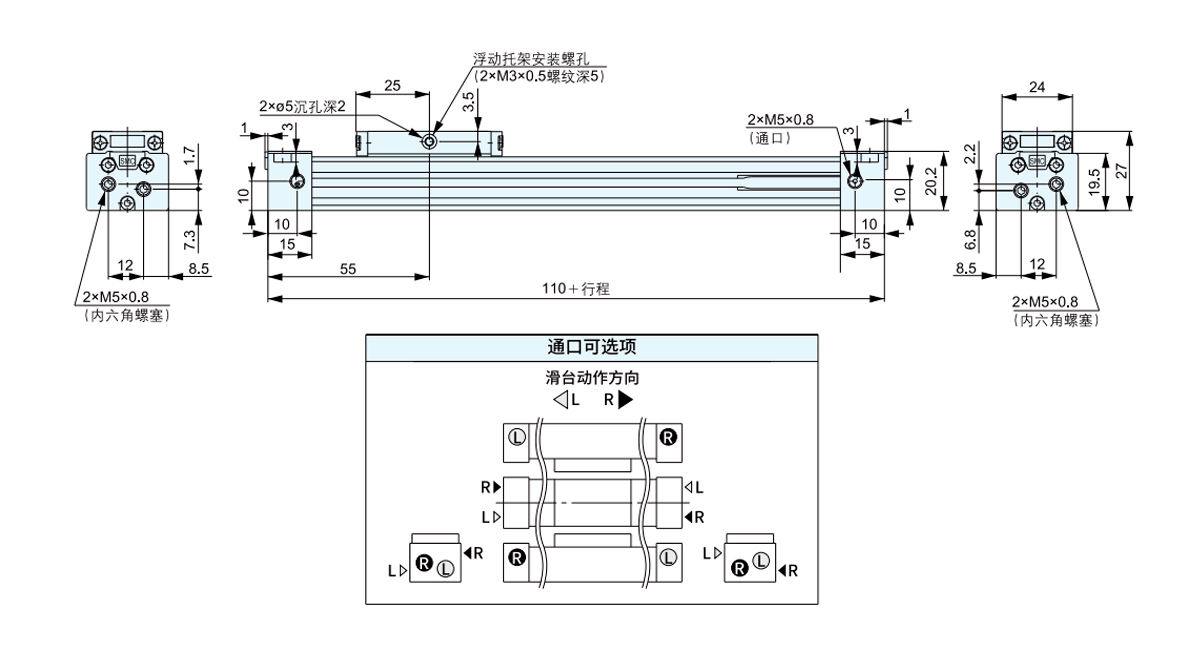

  • Malli A B C E G GA GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B16 80 6 3.5 2 14 9 16 37 M5 × 0,8 M4 × 0,7 10 6.5 80 3.5 40 30 6 M4 × 0,7 20 14 27.
    MY1B20 100 7.5 4.5 2 12.5 12.5 20.5 46 M6 × 1 M4 × 0,7 12 10 100 4.5 50 37 8 M5 × 0,8 25 17.5 34

    Malli NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B16 27 37 40 20 40 4.5 3.5 7.5 153 9 30 11 3 7 9 10.5 10 7.5 22 26 32 160
    MY1B20 33.5 45 50 25 50 5 4.5 11.5 191 11 36 14.5 5 8 10.5 12 12.5 10.5 24 32.5 40 200

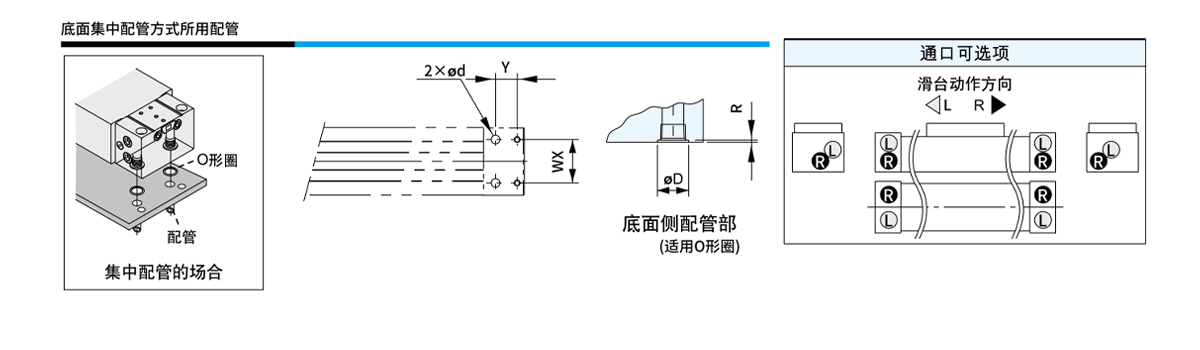

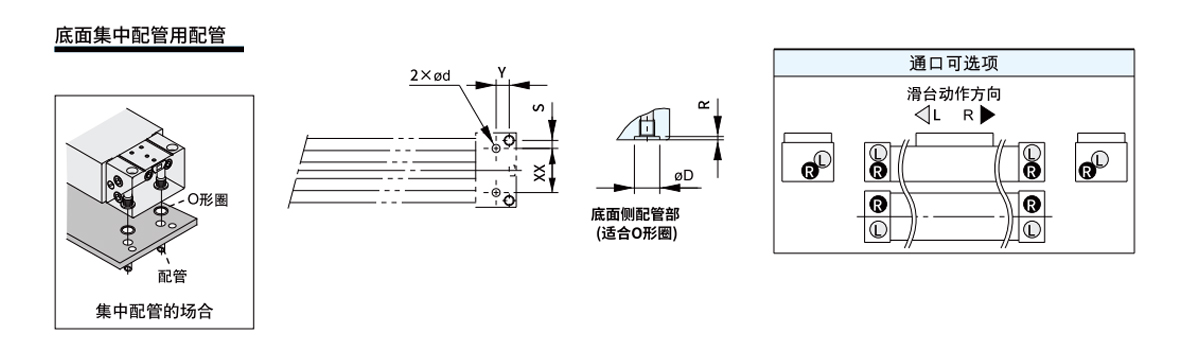

    Malli WX Y S d D R Sopii O-renkaisiin
    MY1B16 22 6.5 4 4 8.4 1.1 C6
    MY1B20 24 8 6 4 8.4 1.1

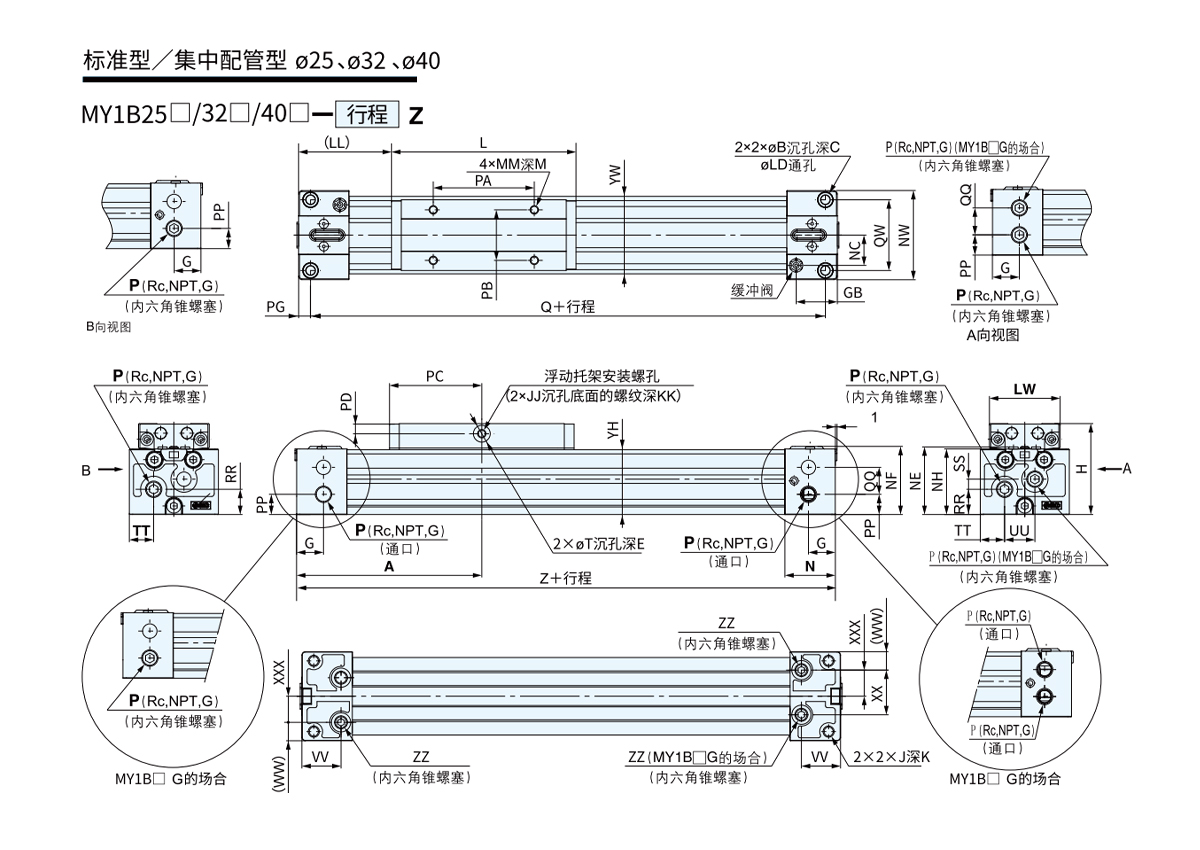

    Vakioputkisto/keskitetty putkisto yhteinen
    Malli A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE NF NH NW
    MY1B25 110 9 5.5 2 16 24.5 54 M6 × 1 M5 × 0,8 9.5 9 110 5.6 55 42 9 M5 × 0,8 30 18 40.2 40.5 39 53
    MY1B32 140 11 6.6 2 19 28.5 68 M8 × 1,25 M5 × 0,8 16 10 140 6.8 70 52 12 M6 × 1 37 22 50.2 50 49 64
    MY1B40 170 14 8.5 2 23 35 84 M10×1,5 M6 × 1 15 13 170 8.6 85 64 12 M6 × 1 45 26.5 62.7 62 61.5 75

    Malli P PA PB PC PD PP PG Q QW RR T TT VV WW XXX YH YW Z ZZ Keskitetyn putkiston tapauksessa Malli QQ SS UU XX
    MY1B25 1/8 60 30 55 6 12 7 206 42 15 10 14.5 23.3 11 15.5 38.5 46 220 Rc1/16 MY1B25□ 16 6 18 26.5
    MY1B32 1/8 80 35 70 10 16 8 264 51 16 10 16 28.5 12 20 48 55 280 Rc1/16 MY1B32□ 16 11 32 40
    MY1B40 1/4 100 40 85 12 18.5 9 322 59 23.5 14 20 35 14 23.5 60.5 67 340 Rc1/8 MY1B40□ 24 12 35 47

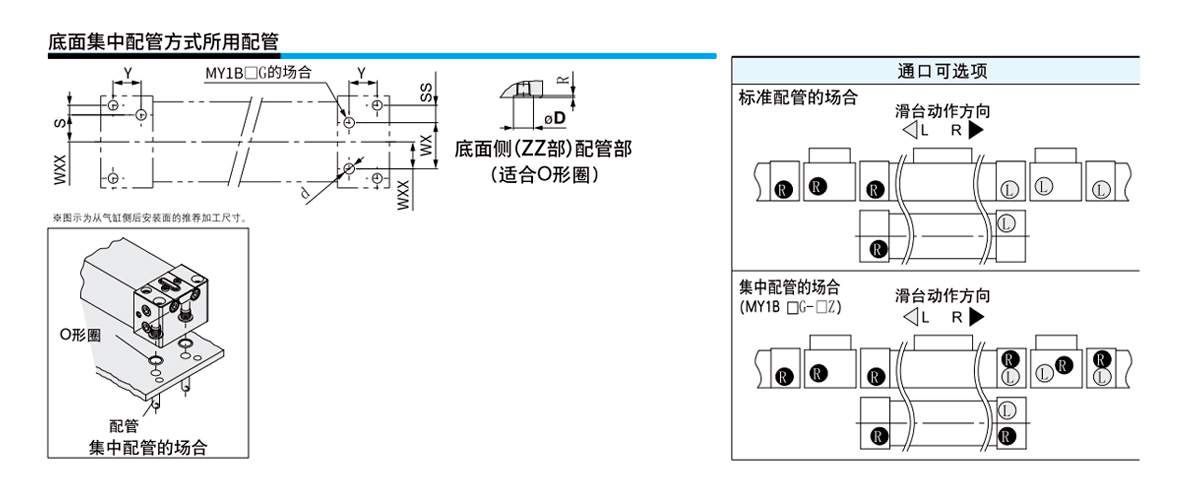

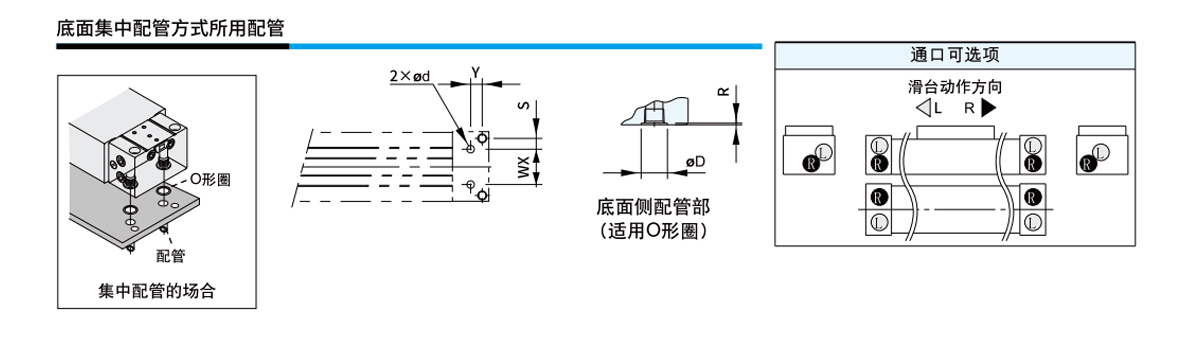

    Malli WXX Y S d D R Sopii O-renkaisiin WX SS
    MY1B25 15.5 16.2 5.5 6 11.4 1.1 C9 26.5 10
    MY1B32 20 20.4 5.5 6 11.4 1.1 40 5.5
    MY1B40 23.5 25.9 6 8 13.4 1.1 C11.2 47 6

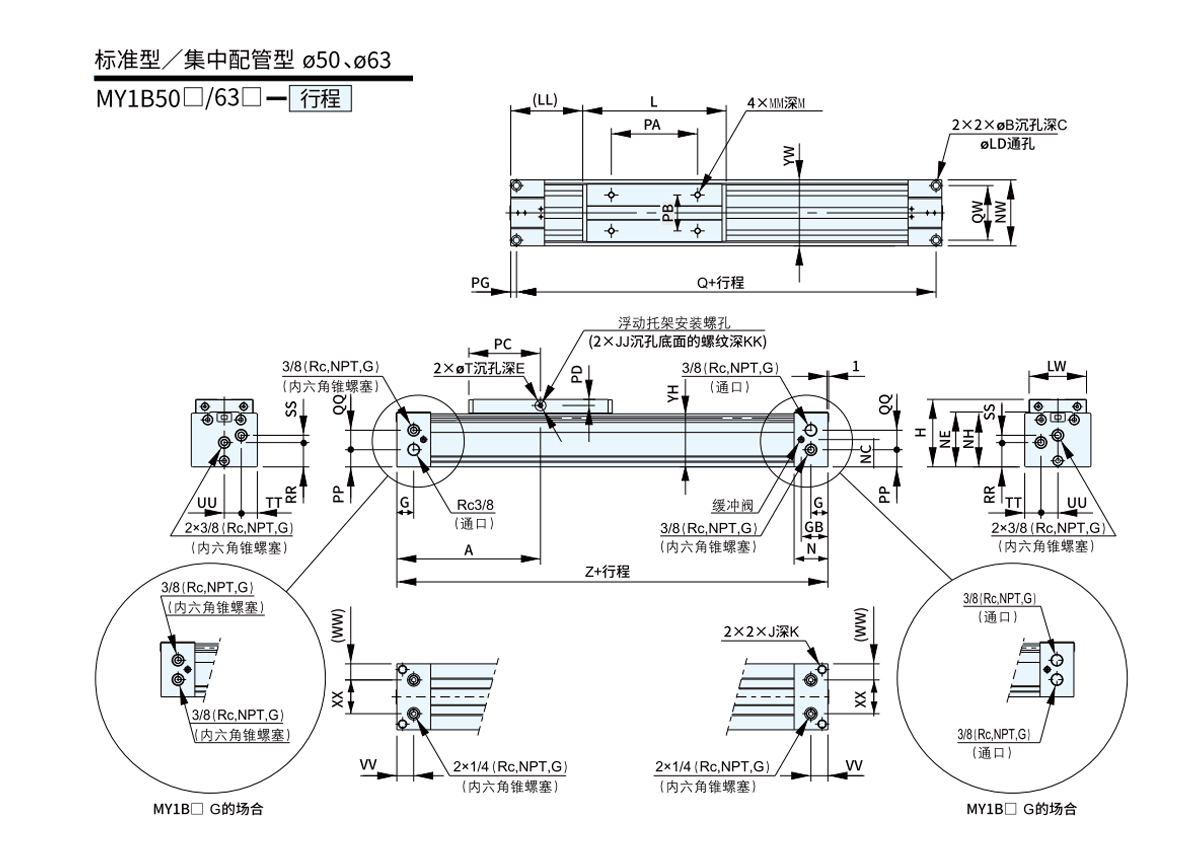

    Malli A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B50 200 14 8.5 3 23.5 37 94 M12 × 1,75 M6 × 1 25 17 200 9 100 80 14 M8 × 1,25 47 38 76.5
    MY1B63 230 17 10.5 3 25 39 116 M14 × 2 M8 × 1,25 28 24 230 11 115 96 16 M8 × 1,25 50 51 100

    Malli NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B50 75 92 120 50 100 8.5 8 24 384 27 76 34 10 15 22.5 23.5 23.5 22.5 47 74 92 400
    MY1B63 95 112 140 60 115 9.5 10 37.5 440 29.5 92 45.5 13.5 16 27 29 25 28 56 94 112 460

    Malli WX Y S d D R Sopii O-renkaisiin
    MY1B50 47 15.5 14.5 10 17.5 1.1 C15
    MY1B63 56 15 18 10 17.5 1.1

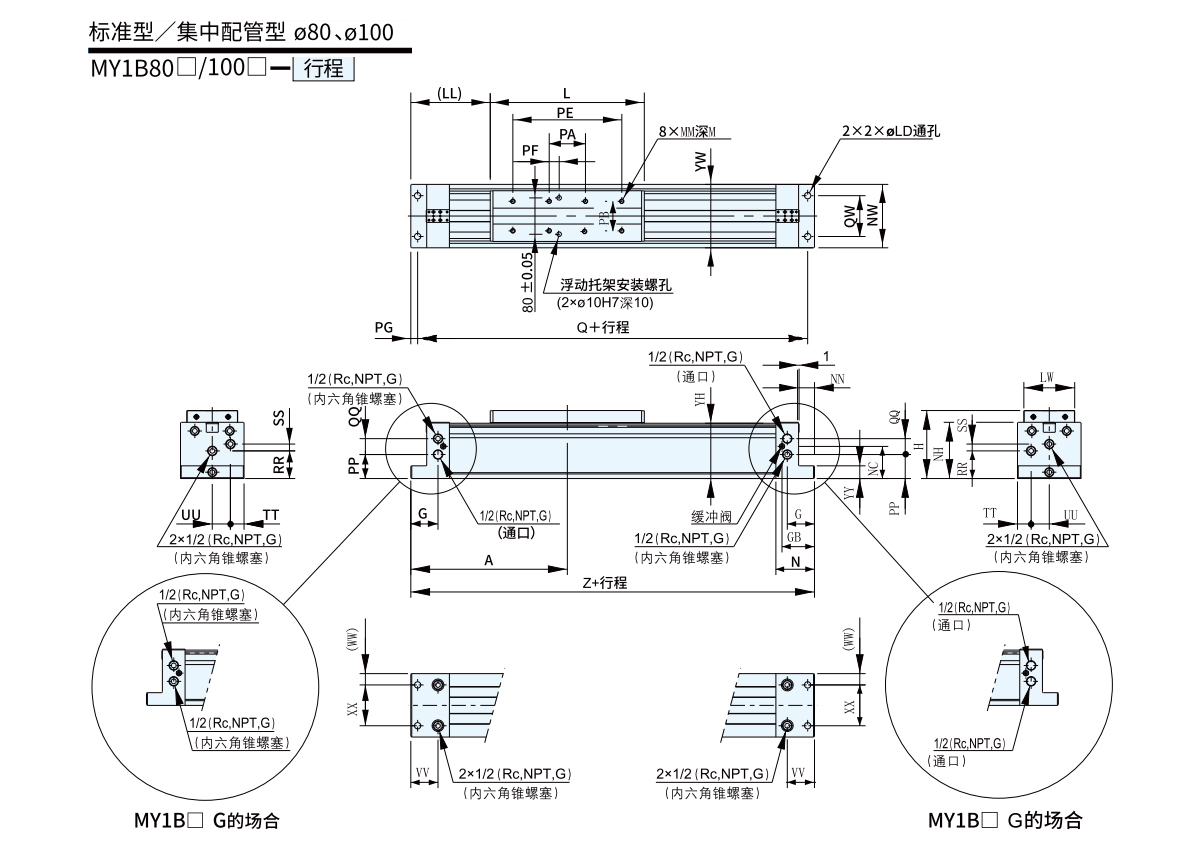

    Malli A G GB H L LD LL LW M MM N NC NH NN NW PA PB PE
    MY1B80 345 60 71.5 150 340 14 175 112 20 M10×1,5 85 71 124 35 140 80 65 240
    MY1B100 400 70 79.5 190 400 18 200 140 25 M12 × 1,75 95 85 157 45 176 120 85 280

    Malli PF PG PP Q QQ QW RR SS TT UU VV WW XX YH YW YY Z
    MY1B80 22 15 53 660 35 90 61 15 30 40 60 25 90 122 140 28 690
    MY1B100 42 20 69 760 38 120 75 20 40 48 70 28 120 155 176 35 800

    Malli WX Y d D R Sopii O-renkaisiin
    MY1B80 90 45 18 26 1.8 P22
    MY1B100 120 50 18 26 1.8

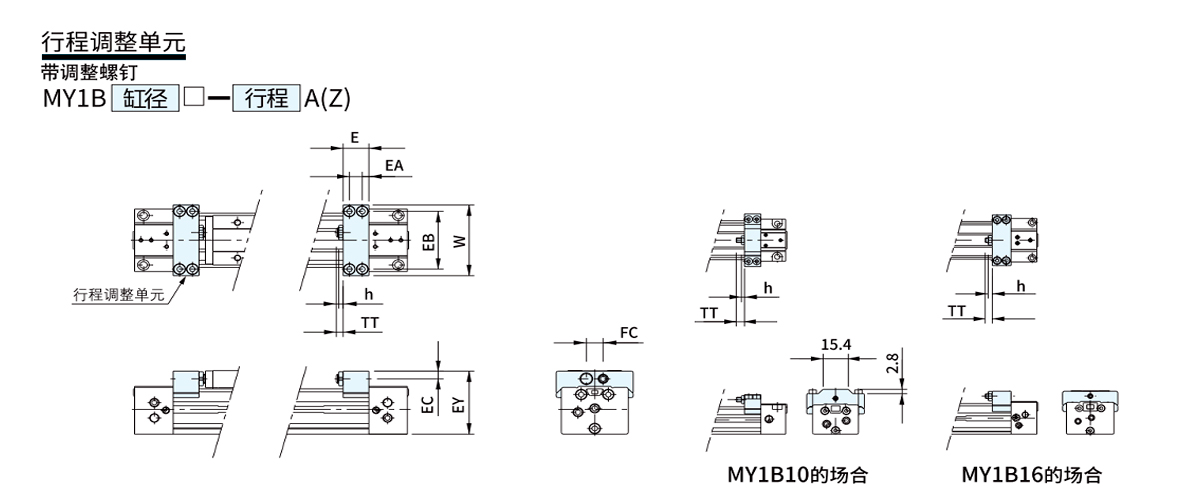

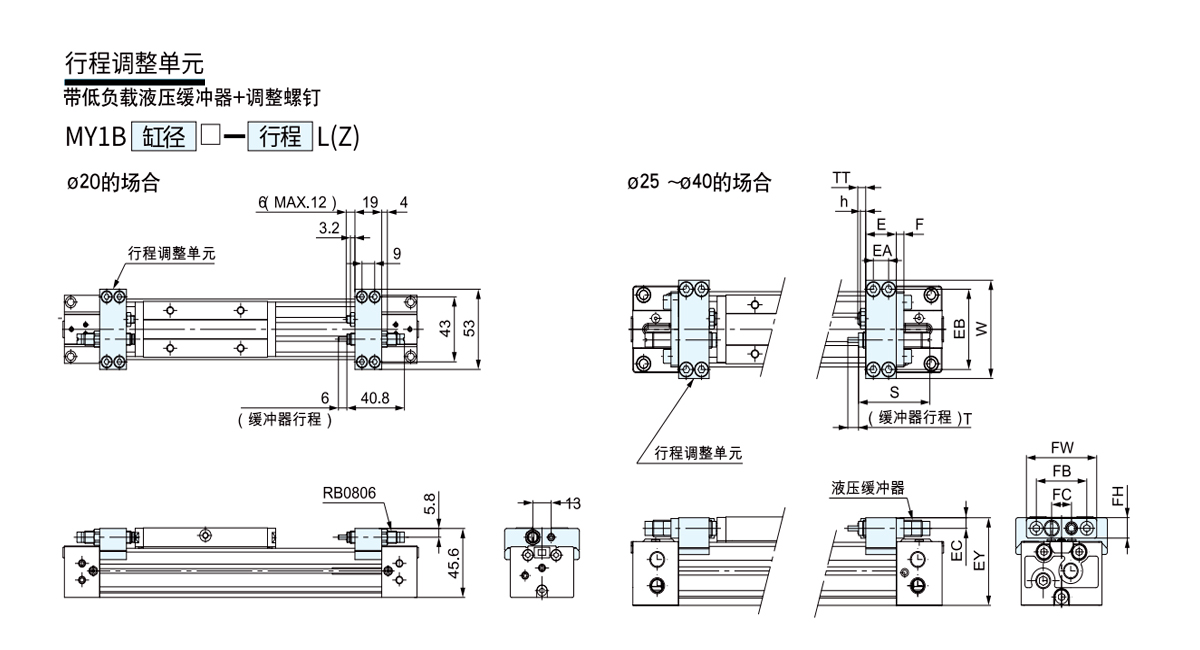

    Sopii sylintereille E EA EB EC EY FC h TT W
    MY1B10 10 5 28 3.3 26.3 - 1.8 5 (MAX10) 35
    MY1B16 14.6 7 34.4 4.2 36.5 - 2.4 5,4 (MAX11) 43
    MY1B20 19 9 43 5.8 45.6 13 3.2 6 (MAX12) 53
    MY1B25 20 10 49 6.5 53.5 13 3.5 5 (MAX16,5) 60
    MY1B32 25 12 61 8.5 67 17 4.5 8 (MAX20) 74
    MY1B40 31 15 76 9.5 81.5 17 4.5 9 (MAX25) 94

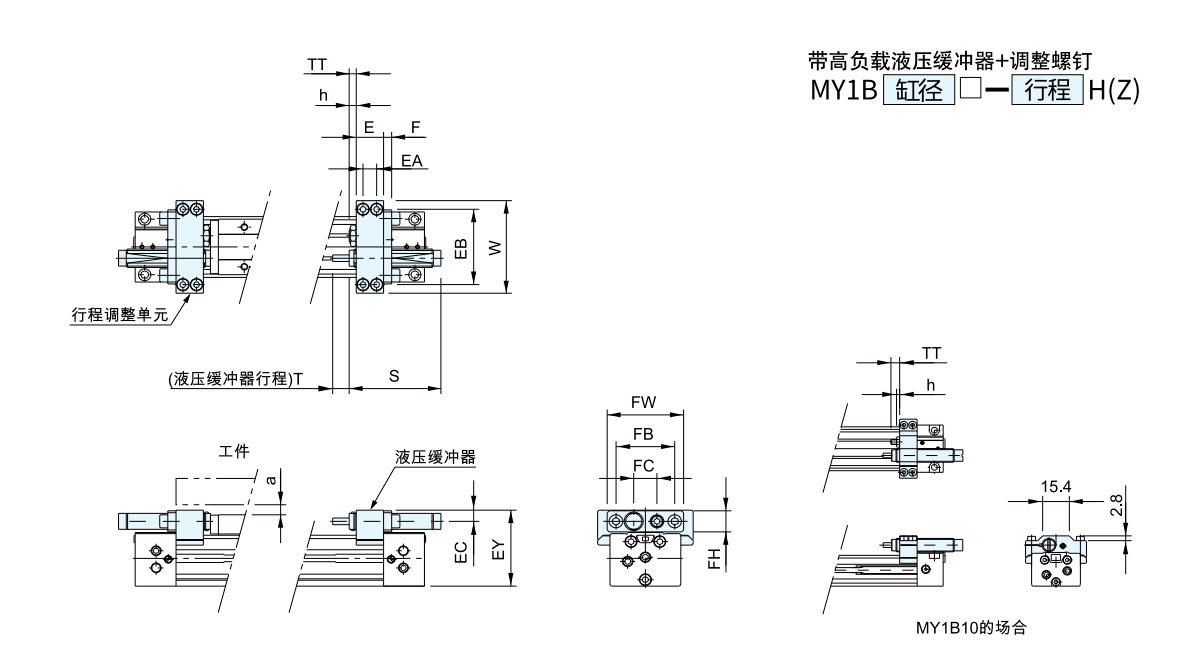

    Sopii sylintereille E EA EB EC EY F FB FC FH FW h S T TT W Hydraulisen puskurin malli
    MY1B25 20 10 49 6.5 53.5 6 33 13 12 46 3.5 46.7 7 5 (MAX16,5) 60 RB1007
    MY1B32 25 12 61 8.5 67 6 43 17 16 56 4.5 67.3 12 8 (MAX20) 74 RB1412
    MY1B40 31 15 76 9.5 81.5 6 43 17 16 56 4.5 67.3 12 9 (MAX25) 94 RB1412

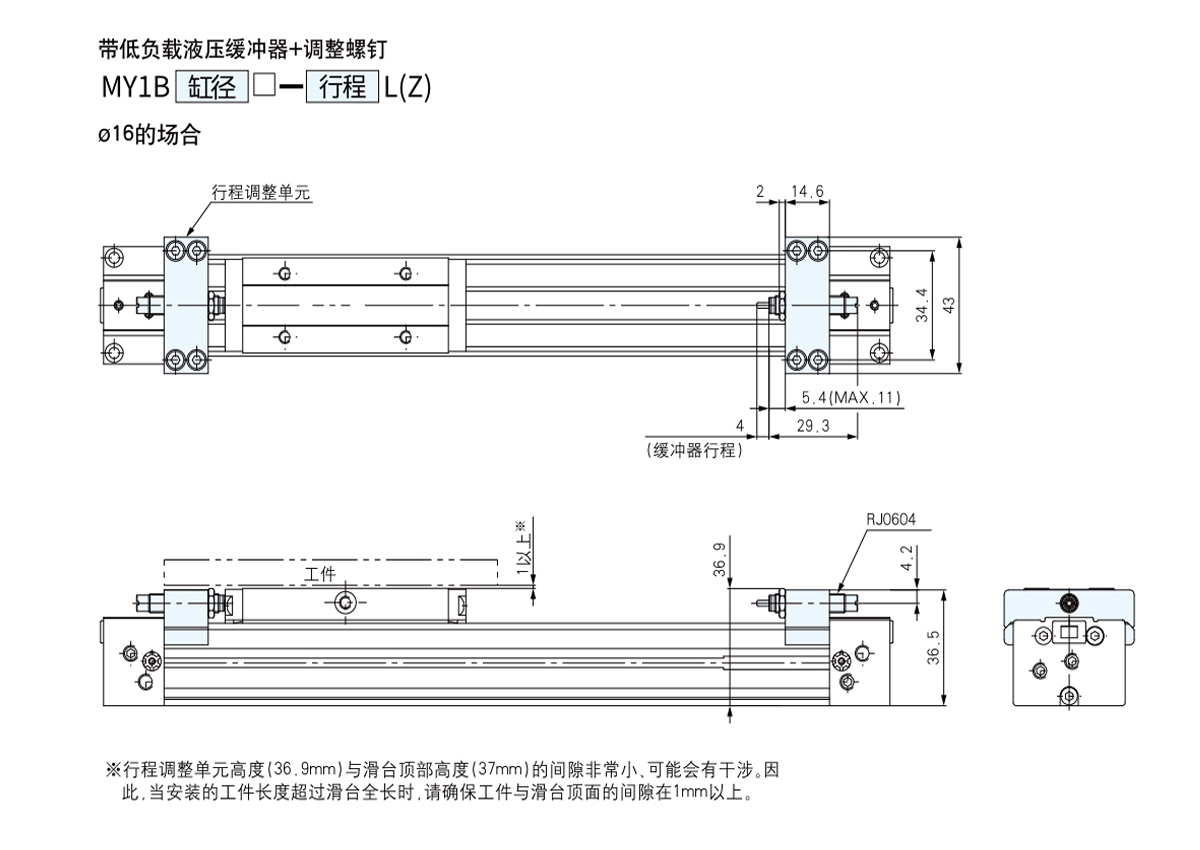

    Sopii sylintereille E EA EB EC EY F FB FC FH FW h S T TT W Hydraulisen puskurin malli a
    MY1B10 10 5 28 5.5 29.8 - - 8 - - 1.8 40.8 5 5 (MAX10) 35 RB0805 3.5
    MY1B20 20 10 49 6.5 47.5 6 33 13 12 46 3.5 46.7 7 5(MAX11) 60 RB1007 2.5
    MY1B25 20 10 57 8.5 57.5 6 43 17 16 56 4.5 67.3 12 5 (MAX16,5) 70 RB1412 4.5
    MY1B32 25 12 74 11.5 73 8 57 22 22 74 5.5 73.2 15 8 (MAX20) 90 RB2015 6
    MY1B40 31 15 82 12 87 8 57 22 22 74 5.5 73.2 15 9 (MAX25) 100 RB2015 4
