MY1H-sarjan mekaanisesti nivelletty sauvaton sylinteri (lineaarinen ohjaustyyppi)
  • MY1H-sarjan mekaanisesti nivelletty sauvaton sylinteri (lineaarinen ohjaustyyppi)
Tankoton sylinteri

MY1H-sarjan mekaanisesti nivelletty sauvaton sylinteri (lineaarinen ohjaustyyppi)

MY1H-sarjan mekaanisesti nivelletty sauvaton sylinteri on varreton sylinteri, joka käyttää mekaanisia liitoksia liikkeen siirtämiseen ja on erityisesti integroitu lineaariseen ohjausrakenteeseen. Se keskittyy tarjoamaan kompaktin, luotettavan ja tarkkuutta tyydyttävän lineaarisen käyttöratkaisun yleisiin pick and place -sovelluksiin automaatiojärjestelmissä.

● Ydinvoiman tyyppi: Sen ydin piilee ainutlaatuisessa mekaanisessa nivelrakenteessa, joka välittää männän lineaarisen liikkeen älykkäästi suoraan ulkoiseen kuorman liukukappaleeseen sisäisen mekanismin kautta ilman perinteisen sylinterin männänvarren jatkeen tarvetta ja toteuttaa sylinterin rungon ja kuorman liikkeen kompaktin integroinnin.

● Tarkkuusohjauksen kulmakivi: Toisin kuin perinteisissä malleissa, tässä sarjassa on sisäänrakennettu erittäin jäykkä lineaarinen ohjausjärjestelmä. Tämä tukee ja ohjaa kuorman liukua, joka ylittää huomattavasti itse sylinterin ohjauskyvyn, parantaa merkittävästi liikkeen sujuvuutta ja tuo paremman toistettavuuden, mikä sopii paikannustilanteisiin, joissa tarkkuusvaatimukset ovat kohtalaiset.

● Tyypillinen sovelluksen sijoittelu: Tämän sarjan suunniteltu kantavuus ja matka-alue tekevät siitä erittäin sopivan pienten ja keskikokoisten, kohtuullisen painoisten työkappaleiden toistuvaan poiminta-, siirto- ja sijoitusoperaatioihin automatisoiduilla tuotantolinjoilla. Se soveltuu erityisesti skenaarioihin, joissa työkappaleen kokoalue on tyypillisten pienten ja keskisuurten määritelmien rajoissa (esim. halkaisija on kymmenien millimetrien tasolla).

● Tilatehokkuuden etu: Koska männänvarren pidentämiseen ja sisäänvetoon tarvittava etu- ja takatila on eliminoitu yhdistettynä sen integroituun ohjauskiskosuunnitteluun, kokonaisrakenne on erittäin kompakti, mikä säästää erityisen arvokasta aksiaalista asennustilaa ahtaassa laitteistossa.

● Luotettavuusnäkökohdat: Mekaaninen kytkimen suunnittelu tarkoittaa yleensä vähemmän liukutiivistevaatimuksia (verrattuna magneettikytkimeen), mikä voi parantaa käyttöikää ja vähentää riippuvuutta huollosta jossain määrin, ja toiminta on luotettavampaa.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：MY1M-sarjan mekaanisesti nivelletty sauvaton sylinteri liukulaakerin ohjaustyyppi
SEURAAVA：MY1B-sarjan mekaaninen sauvaton sylinteri (perustyyppi)

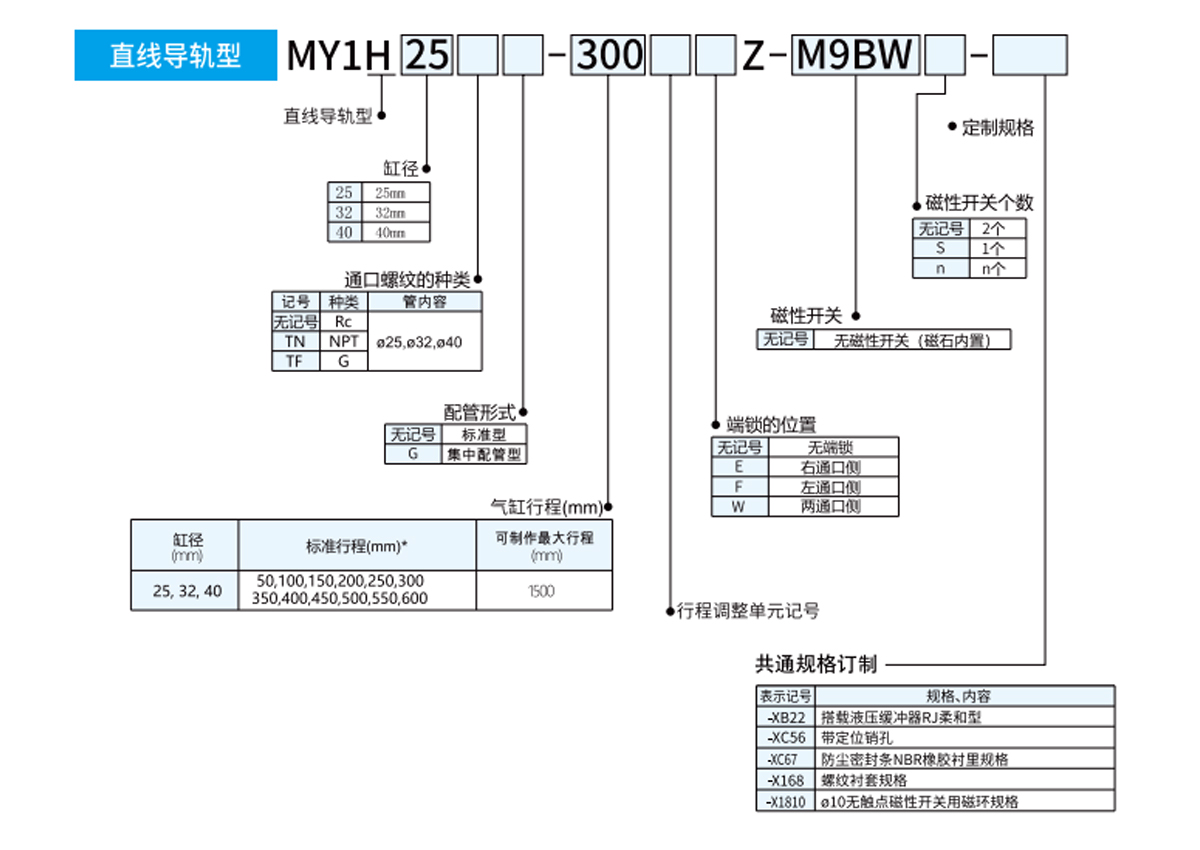

  • Sylinterin halkaisija (mm) 25 32 40
    Ilmaa
    Käytetty neste Kaksitoiminen
    Toimintatila 0,1-0,8 MPa
    Käyttöpainealue 1,2 MPa
    Painetestipaine 5-60 ℃
    Ympäristön lämpötila ja nesteen lämpötila
    Puskurointi Ilmaa cushion
    Voitelu Ei öljyä
    Iskunpituuden toleranssi 1.80
    Putken halkaisija Etu- ja sivuaukot Rc1/8 Rc1/4
    Pohja aukko Ø6 Ø8

    Lukituksen tekniset tiedot
    Sylinterin halkaisija (mm) 25 32 40
    Lukitusasento Yksi puoli (valinnainen), molemmat puolet
    Pitovoima (MAX.) N 270 450 700
    Matkan hienosäätöalue (mm) 0--11.5 0-12 0--16
    Tyhjennys Alle 1 mm
    Manuaalinen vapautus Voi (lukitsematon tyyppi)

  • Putket käytetään pohjaan asennettavissa keskusputkijärjestelmissä

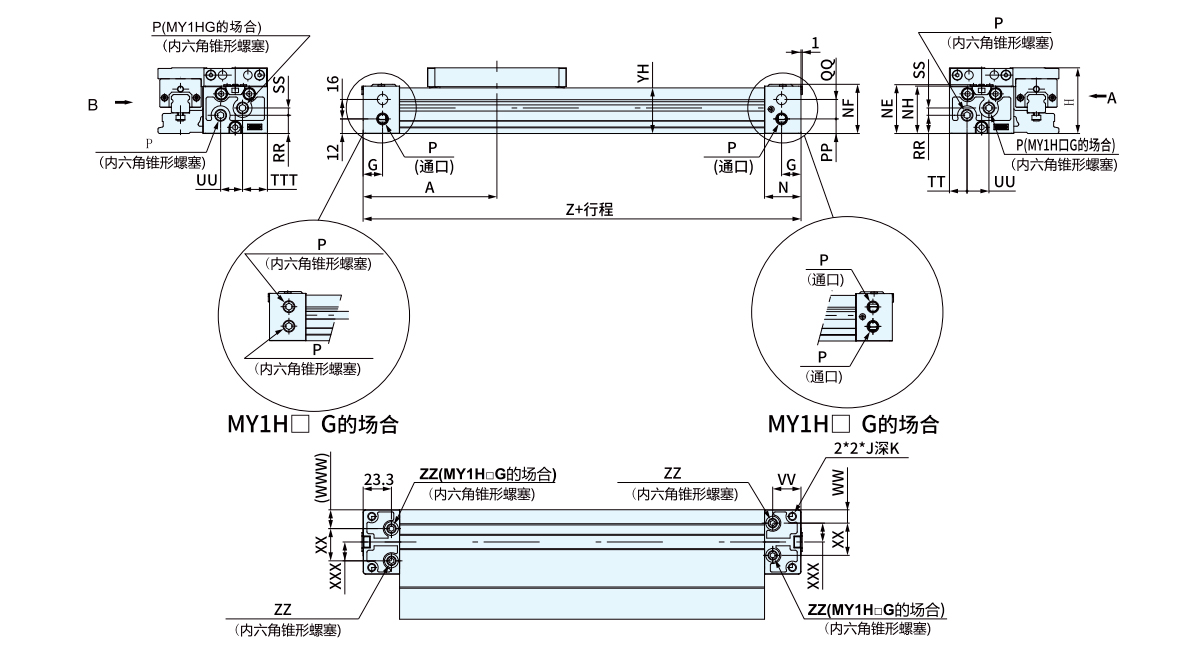

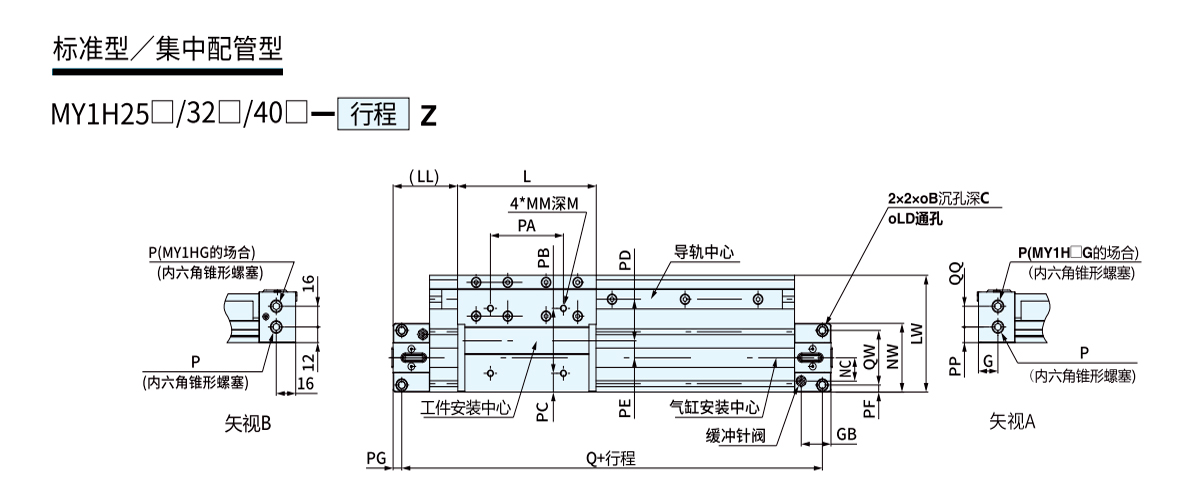

    Malli A B C G GB H J K L LD LL LW M MM N NC NE NF NH NW P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Malli PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ Keskitetyn putkiston tapauksessa Malli QQ SS UU XX
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16 MY1H25 16 6 18 26.5
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16 MY1H32 16 11 32 40
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8 MY1H40 24 12 35 47

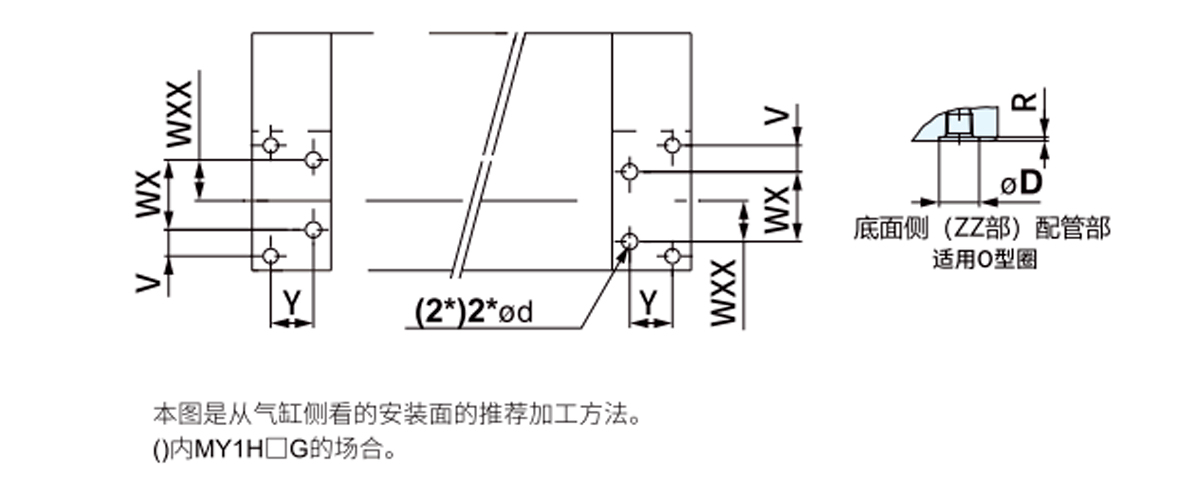

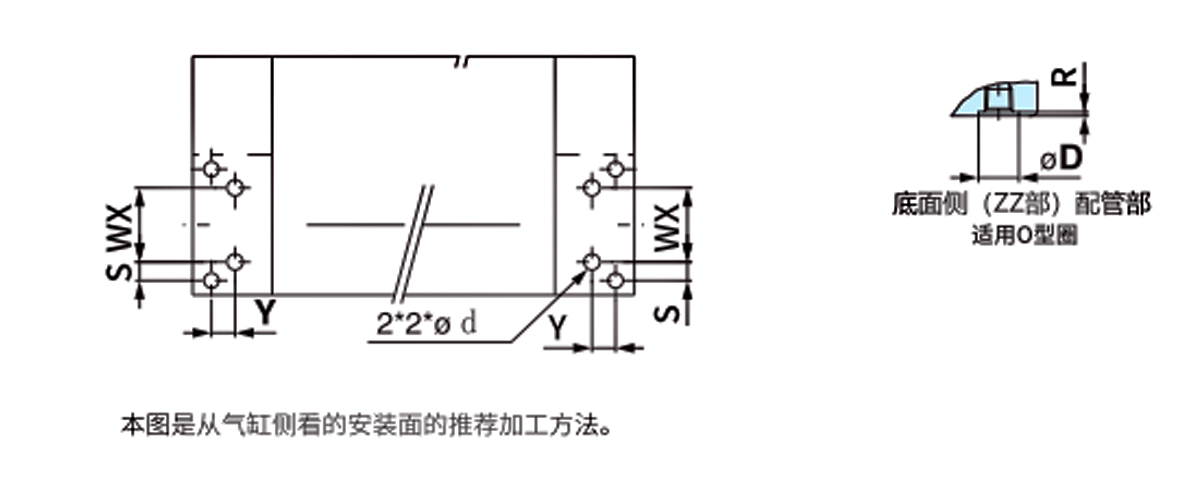

    Taulukko putkireikien koosta tiivistetyille putkille pohjapinnalle (käytä näitä kokoja työstö- ja asennuspintoihin)
    Vakioputkisto/keskitetty putkisto yhteinen Keskitetyn putkiston tapauksessa
    Malli WXX Y d D R Sopii O-renkaisiin Malli WX V
    MY1H25 15.5 16.2 6 11.4 1.1 C9 MY1H25 26.5 10
    MY1H32 20 20.4 6 11.4 1.1 MY1H32 40 5.5
    MY1H40 23.5 25.9 8 13.4 1.1 C11.2 MY1H40 47 6

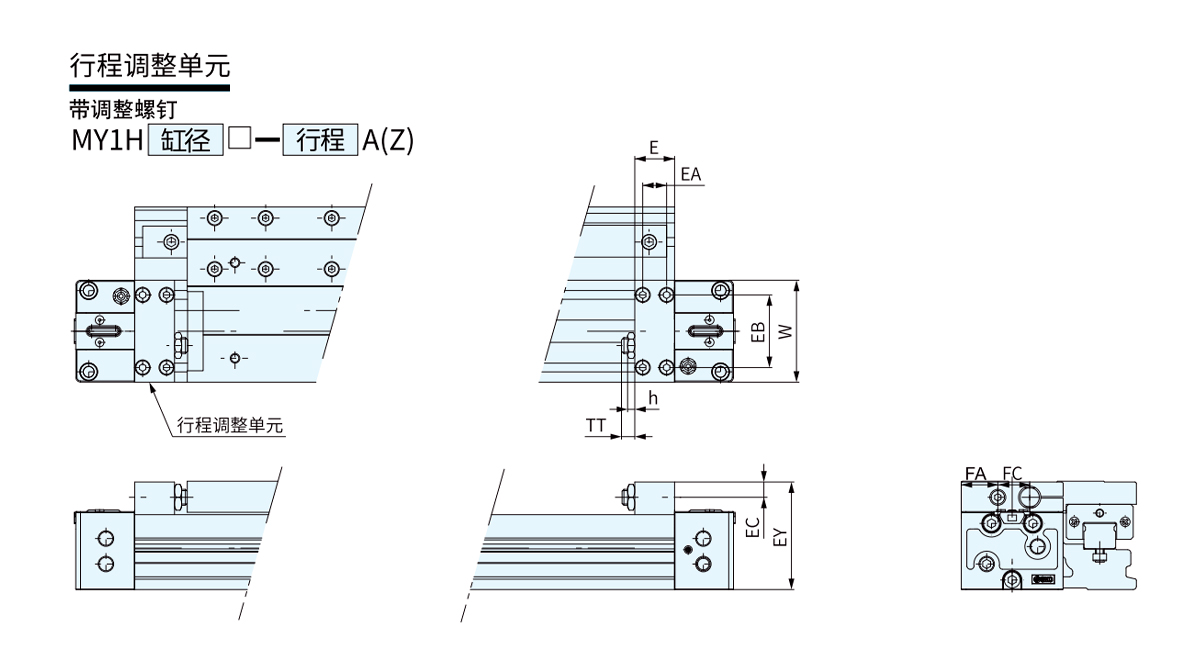

    Sopii sylintereille E EA EB EC EY FA FC h TT W
    MY1H25 18 9 40 7.5 53.5 16 21 3.5 5 (MAX.16,5) 53
    MY1H32 25 14 45.6 9.5 67.5 23 20 4.5 8 (MAX.20) 64
    MY1H40 31 19 55 11 82 24.5 26 4.5 9 (MAX.25) 75

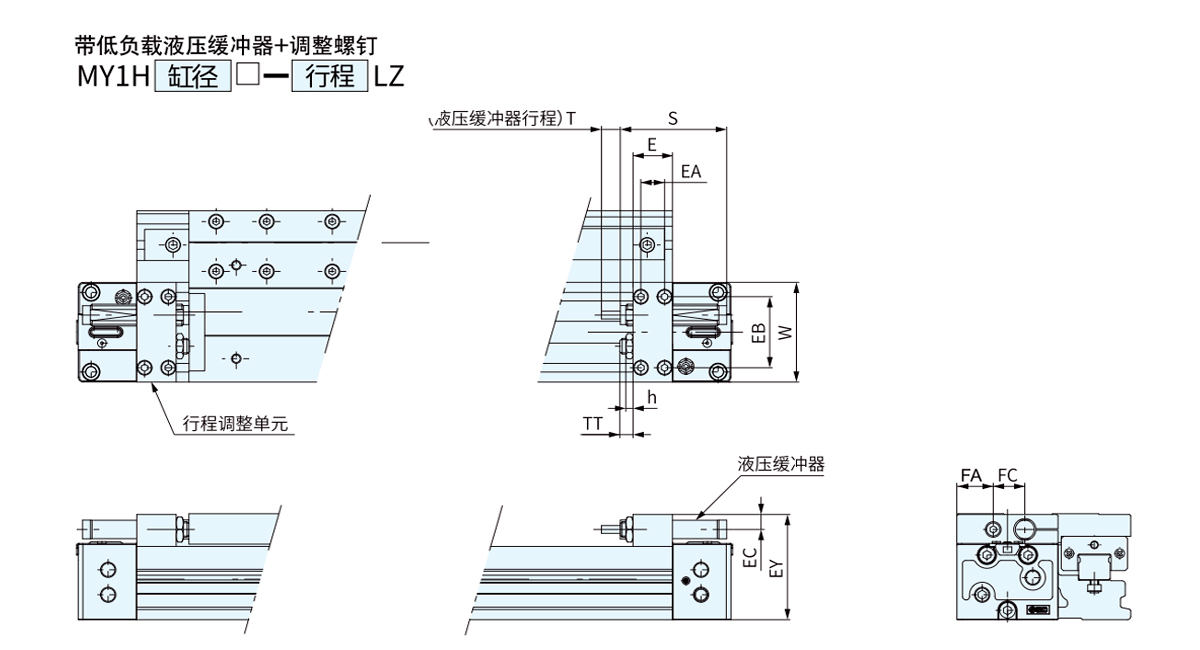

    Sopii sylintereille E EA EB EC EY F FA FC h S T TT W Hydraulinen puskurimalli
    MY1H25 18 9 40 7.5 53.5 - 16 21 3.5 46.7 7 5 (MAX.16,5) 53 RB1007
    MY1H32 25 14 45.6 9.5 67.5 - 23 20 4.5 67.3 12 8 (MAX.20) 64 RB1412
    MY1H40 31 19 55 11 82 - 24.5 26 4.5 67.3 12 9 (MAX.25) 75 RB1412

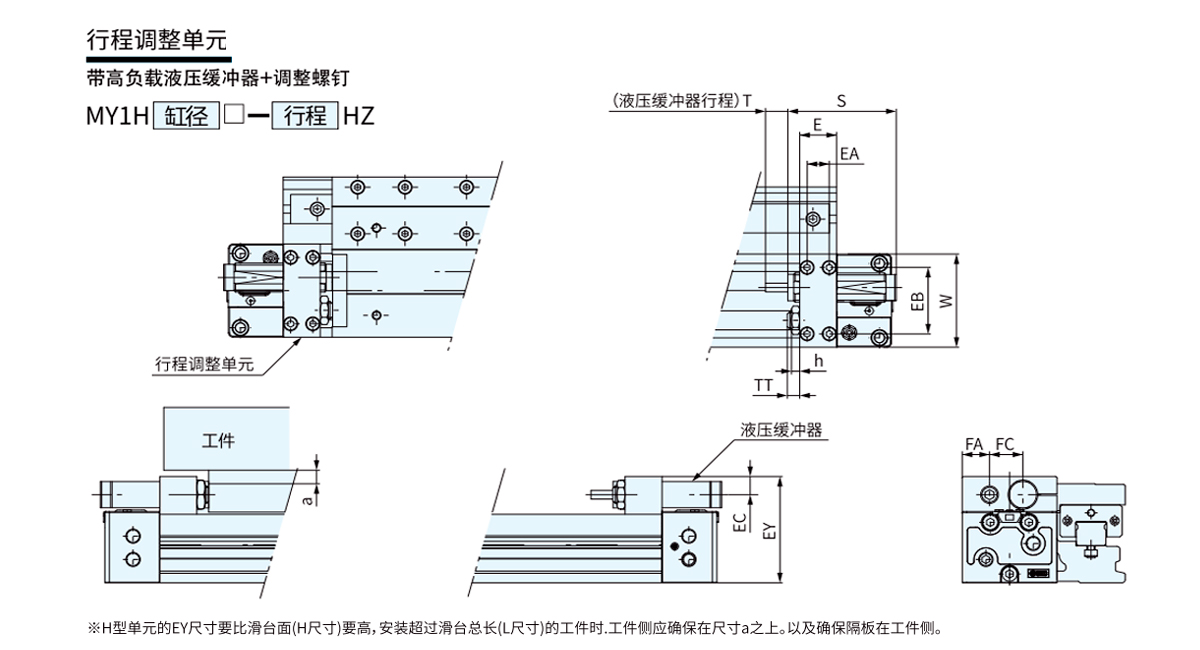

    Sopii sylintereille E EA EB EC EY F FA FC h S T TT W Hydraulinen puskurimalli a
    MY1H25 18 9 40 9 57 - 18 17.5 4.5 67.3 12 5 (MAX.16,5) 53 RB1412 3.5
    MY1H32 25 14 45.6 12.4 73 - 18.5 22.5 5.5 73.2 15 8 (MAX.20) 64 RB2015 5.5
    MY1H40 31 19 55 12.4 86 - 26.5 22 5.5 73.2 15 9 (MAX.25) 75 RB2015 2.5

    Putket käytetään pohjaan asennettavissa keskusputkijärjestelmissä
    Malli A B C G GB H J K L LD LL LW M MM N NC NE NF NH NW P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Putket käytetään pohjaan asennettavissa keskusputkijärjestelmissä
    Malli PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8

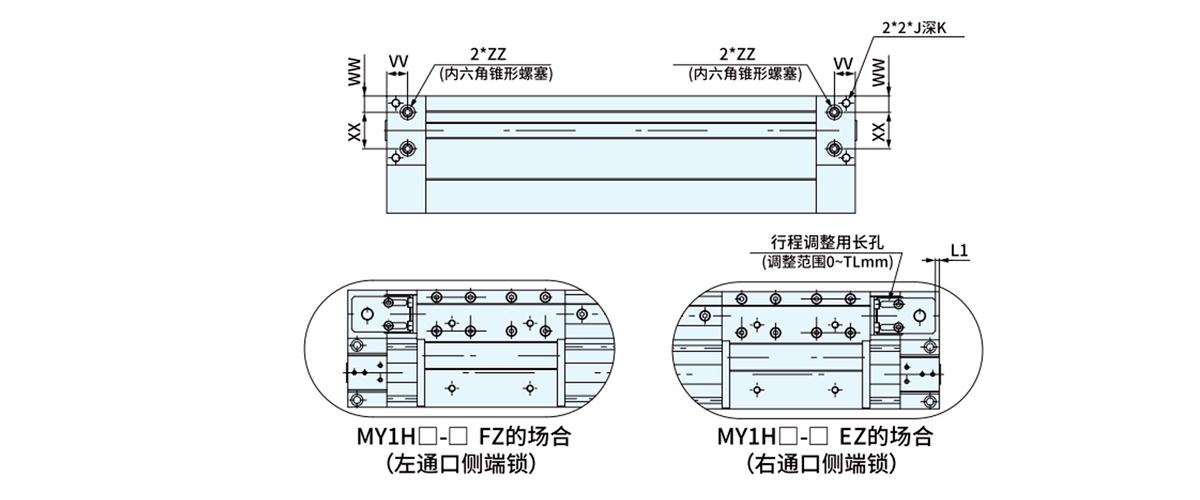

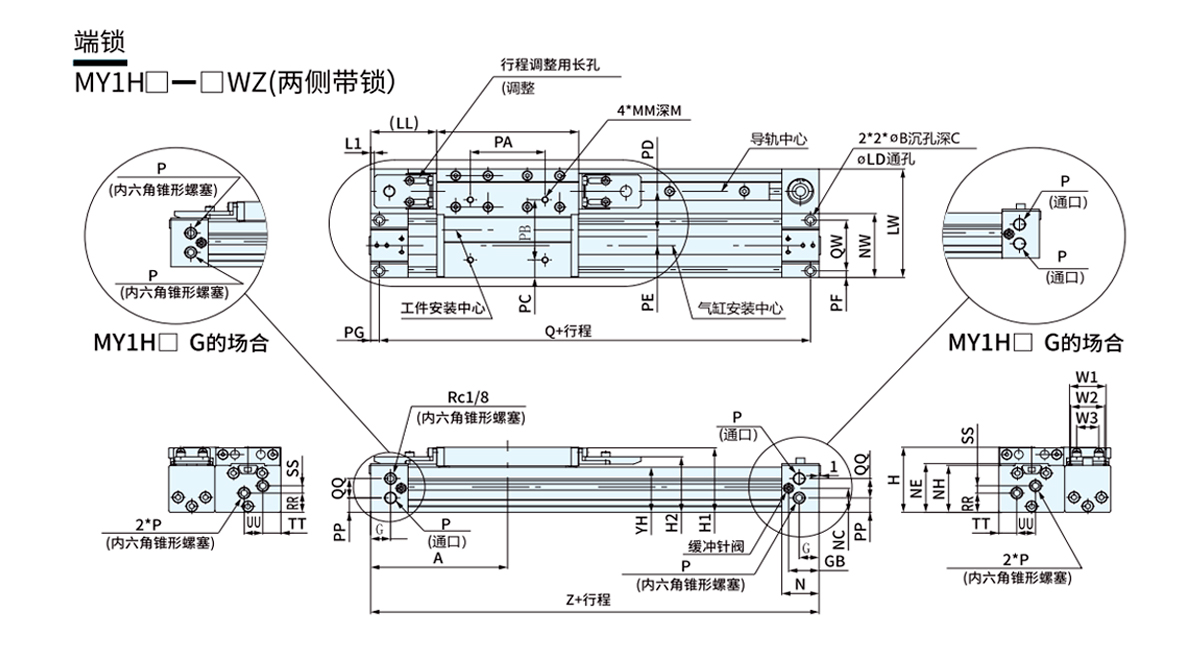

    Päädyn lukitusmekanismi (tavallinen putkisto / keskitetty putkisto yhteinen)
    Malli H1 H2 L1 TL W1 W2 W3
    MY1H25 53.5 46 3 11.5 29.3 27.3 17.7
    MY1H32 67 56 6.5 12 29.3 27.3 17.7
    MY1H40 83 68.5 10.5 16 38 35 24.4

    Vakioputkisto/keskitetty putkisto yhteinen
    Malli WX Y d D R Sopii O-renkaisiin
    MY1H25 28 9 6 11.4 1.1 C9
    MY1H32 32 11 6 11.4 1.1
    MY1H40 36 14 8 13.4 1.1 C11.2
    Taulukko putkireikien koosta tiivistetyille putkille pohjapinnalle (käytä näitä kokoja työstö- ja asennuspintoihin)

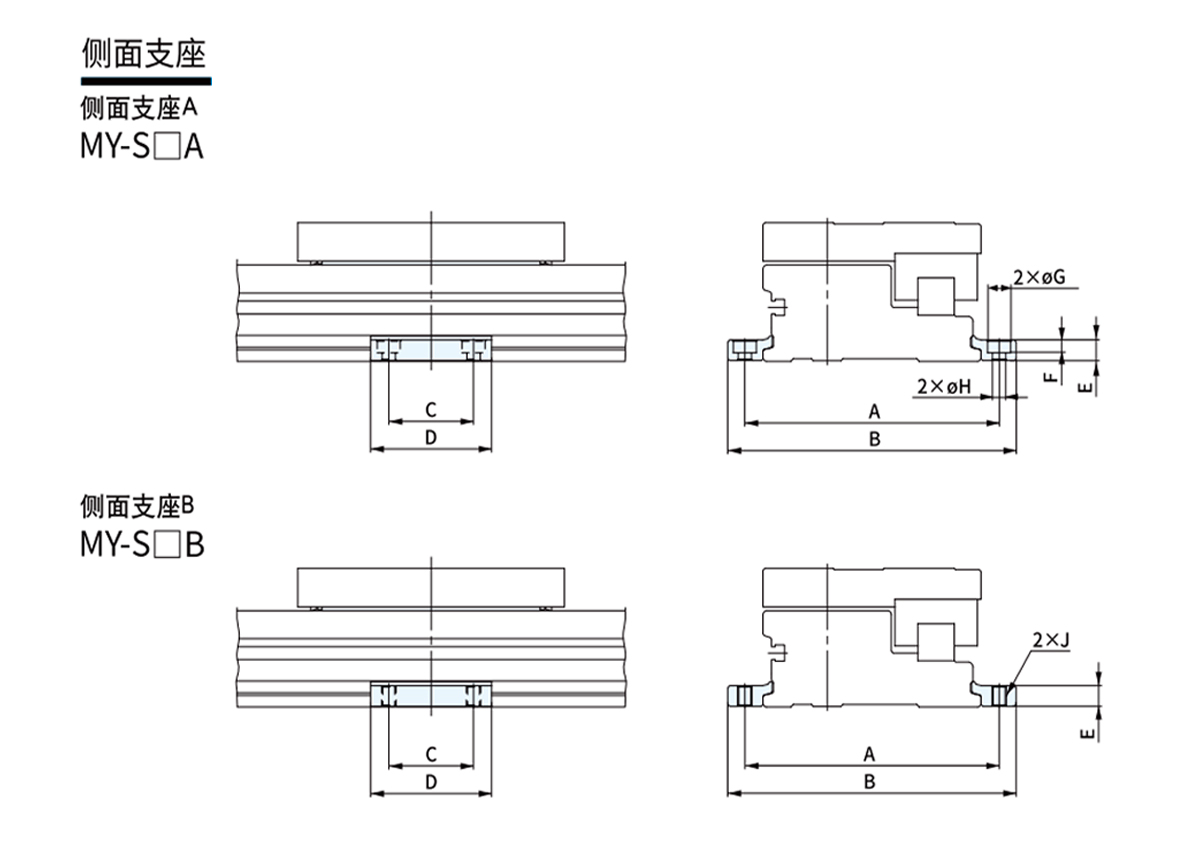

    Malli Sopii sylintereille A B C D E F G H J
    MY1H25 A MY1H25 105 119 35 50 8 5 9.5 5.5 M6!1
    B
    MY1H32 A MY1H32 130 148 45 64 11.7 6 11 6.6 M8!1.25
    B
    MY1H40 A MY1H40 145 167 55 80 14.8 8.5 14 9 M10
    B
