MY1M-sarjan mekaanisesti nivelletty sauvaton sylinteri liukulaakerin ohjaustyyppi
  • MY1M-sarjan mekaanisesti nivelletty sauvaton sylinteri liukulaakerin ohjaustyyppi
Tankoton sylinteri

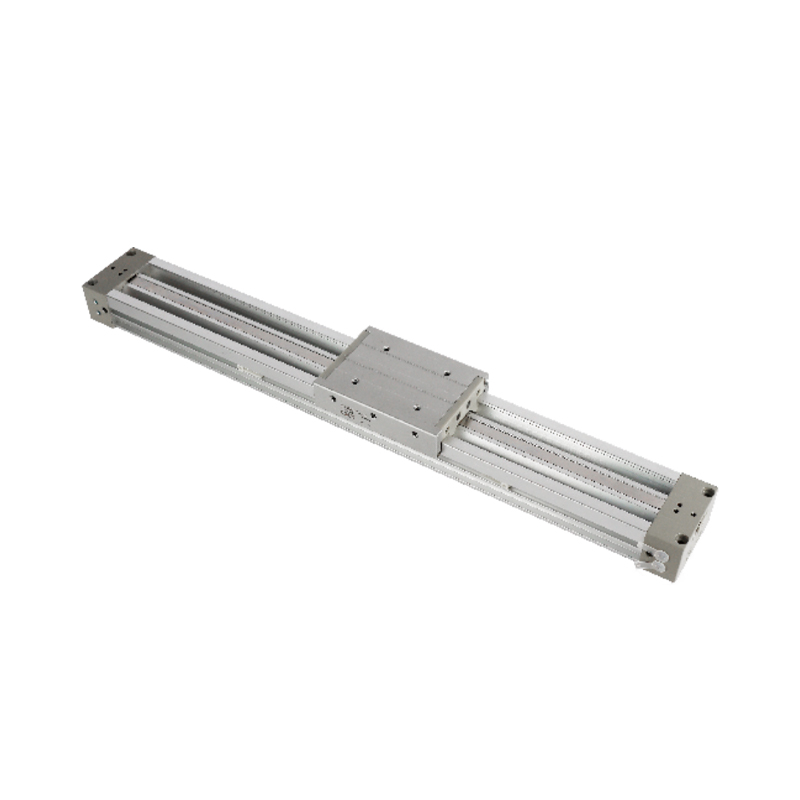

MY1M-sarjan mekaanisesti nivelletty sauvaton sylinteri liukulaakerin ohjaustyyppi

MY1M-sarjan mekaanisesti nivelletty sauvaton sylinteri liukulaakeriohjaintyyppi ottaa käyttöön integroidun rakenteen mekaanisesti nivelletystä saumattomasta sylinteristä ja liukulaakeroidusta ohjauskiskosta, mikä yksinkertaistaa lineaarisen liikejärjestelmän mekaanista konfiguraatiota integroimalla suoraan kuorman siirtotien ja ohjausmekanismin. Sen kompakti rakenne soveltuu erityisen hyvin yksinkertaisiin lineaarisiin käyttöskenaarioihin, joissa työkappaleet on asennettava suoraan liikuttimeen, ja se on myös rakenteellisesti mukautettavissa monenlaisiin käsittelytehtäviin.

Yleiskatsaus ydinominaisuuksiin
■ Integroitu ohjauskiskorakenne
Sylinterin runko ja liukulaakerin ohjauskisko muodostavat fyysisen fuusioyksikön, mikä eliminoi perinteisen sylinterin ja itsenäisen ohjauskiskon asennuslinkin. Tämä rakenteellinen fuusio vähentää merkittävästi järjestelmän monimutkaisuutta ja tekee laitteistosta kompaktimman, mikä soveltuu erityisen hyvin tilarajoitteisille automaatioyksiköille.

■ Matalakitkaiset ohjausominaisuudet
Liukulaakerin ohjauskisko tarjoaa vakaan matalavastuksen lineaarisen ohjauksen, tasapainottaa kuormituskapasiteettia ja kulkusujuutta optimoidun kitkaparirakenteen ansiosta. Tämä ohjausmuoto voi tehokkaasti vaimentaa tärinän ajautumista normaaleissa työoloissa ja varmistaa kuorman liikeradan geometrisen johdonmukaisuuden.

■ Työkappaleen suora kiinnitysmahdollisuus
Siirtopöytä on erityisesti vahvistettu, jotta käyttäjät voivat kiinnittää suoraan pieniä ja keskisuuria työkappaleita tai kiinnikkeitä. Tämä eliminoi siirtymäkomponentit, kuten toissijaiset asennuslevyt, lyhentää voimansiirtoketjua ja parantaa järjestelmän jäykkyyttä ja paikannusvastenopeutta.

■ Suuri iskun sopeutumiskyky
Mekaanisesti kytketty voimansiirto murtaa männänvarren fysikaaliset rajoitukset ja sillä on kyky laajentua pidemmäksi lineaariseksi iskuksi säilyttäen samalla sylinterin rungon koon. Ohjauskiskon täyden tuen rakenteelliset ominaisuudet varmistavat kuorman liikevakauden laajemmalla iskunvälillä.

■ Skenaariooptimoinnin käsittely
Integroidun ohjauskiskon tuoma suuri jäykkyys ja kuormituskyky tekevät siitä erinomaisen jatkuvassa käsittelyssä, kuten materiaalin ja komponenttien siirrossa. Järjestelmä voidaan konfiguroida toimimaan vaaka- tai pystysuunnassa vastaamaan materiaalin siirtotarpeita asemien ja moduulien välillä.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：MY2H/HT-sarjan mekaanisen nivelen sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia)
SEURAAVA：MY1H-sarjan mekaanisesti nivelletty sauvaton sylinteri (lineaarinen ohjaustyyppi)
  • Tekniset tiedot
    Sylinterin halkaisija (mm) 16 20 25 32 40 50 63
    Käytetty neste Ilmaa
    Toimintatila Kaksitoiminen
    Käyttöpainealue 0,2-0,8 MPa 0,15-0,8 MPa
    Painetestipaine 1,2 MPa
    Ympäristön lämpötila ja nesteen lämpötila 5-60 ℃
    Puskurointi Ilmaa cushioning
    Voitelu Ei öljyä
    Iskunpituuden toleranssi Alle 1000 1.8,1001~3000 2.8 Alle 2700 1.8, 2701-5000 2.8
    Putken halkaisija Etu- ja sivuaukot M5 × 0,8 1/8 14 3/8
    Pohja aukko Ø4 Ø6 08 010

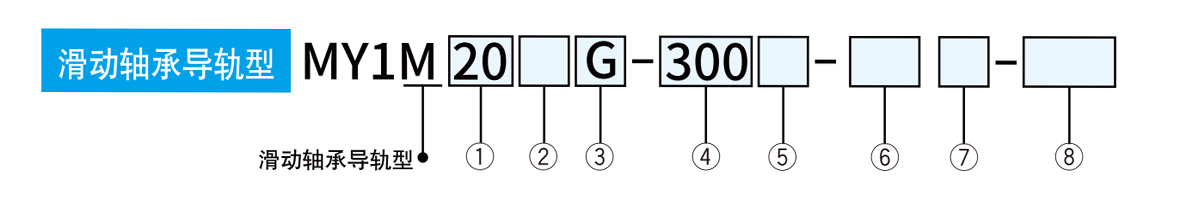

  • ① Sylinterin halkaisija ② Läpireiän kierteiden tyypit ③ Putkiston kokoonpano ④ Sylinterin isku (mm)
    16 16 mm Mark Tyypit Sylinterin halkaisija Merkitsemätön Vakiotyyppi Sylinterin halkaisija Vakioreitti* Pitkä matka Suurin isku (mm)
    20 20 mm Merkitsemätön M lanka 016, 020 G Keskitetty putkistotyyppi
    25 25 mm Rc 025, 032, 040, 050, 063 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Voidaan valmistaa 1 mm:n välein.     		Normaalin iskun ylittäminen
    Isku 2001–3000 mm (1 mm:n välein)     		3000
    32 32 mm TN NPT
    40 40 mm
    50 50 mm TF G 20, 25, 32
    40, 50, 63     		Normaalin iskun ylittäminen
    Isku 2001 - 5000 mm (1 mm:n välein)     		5000
    63 63 mm Konfigurointiesimerkki
    *Pitkät vedot voidaan myös määrittää samalla tavalla kuin tavalliset vedot. MY1M20-3000L-M9BW
    *Huomaa kuitenkin, että ilmavaimennuskapasiteetti on pienempi, jos isku on enintään 49 mm, eikä useita magneettikytkimiä voida asentaa.

    ⑤ Liikenteen säätöyksikön symboli ⑥Magneettisen kytkimen malli ⑦ Magneettikytkimien lukumäärä ⑧ Räätälöidyt tuotteet yhteisillä eritelmillä
    Merkitsemätön Ei-magneettinen kytkin (sisäänrakennettu magneettirengas) Merkitsemätön 2 Ilmaisin Tekniset tiedot, sisältö
    S 1 -XB10 Keskiisku (käytetään erityistä sylinterin runkoa)
    Eri sylinterin halkaisijat sopivat erilaisiin magneettikytkimiin.
    Vahvista alla olevasta taulukosta ennen valintaa.     		-XB11 Pitkäiskuinen tyyppi
    n n -XB20 Matkan säätöyksikkö säätöruuvilla
    -XB22 Varustettu RJ soft-tyyppisillä hydraulisilla iskunvaimentimilla

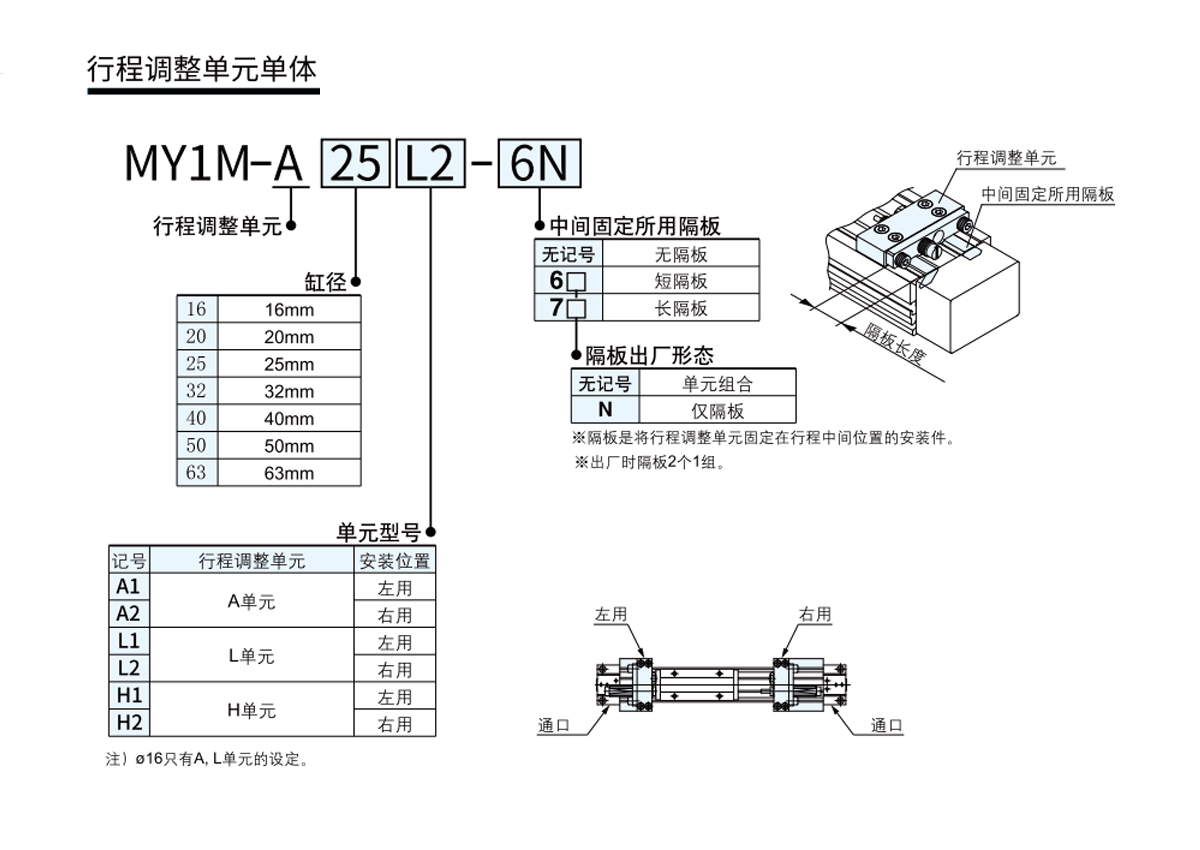

    Reitin säätöjen laajuus
    Sylinterin halkaisija 16 20 25 32 40 50 63
    Yksikön symboli A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Ei osiota 0-5,6 0-6 0-11.5 0-12 0-16 0-20 0-25
    Lyhyellä väliseinällä -5,6~-11,2 -6--12 -11,5-23 -12--24 -16--32 -20-40 -25-50
    Pitkällä väliseinällä -11.2~-16.8 -12--18 -23~-34.5 -24-36 -32-48 -40-60 -50-75

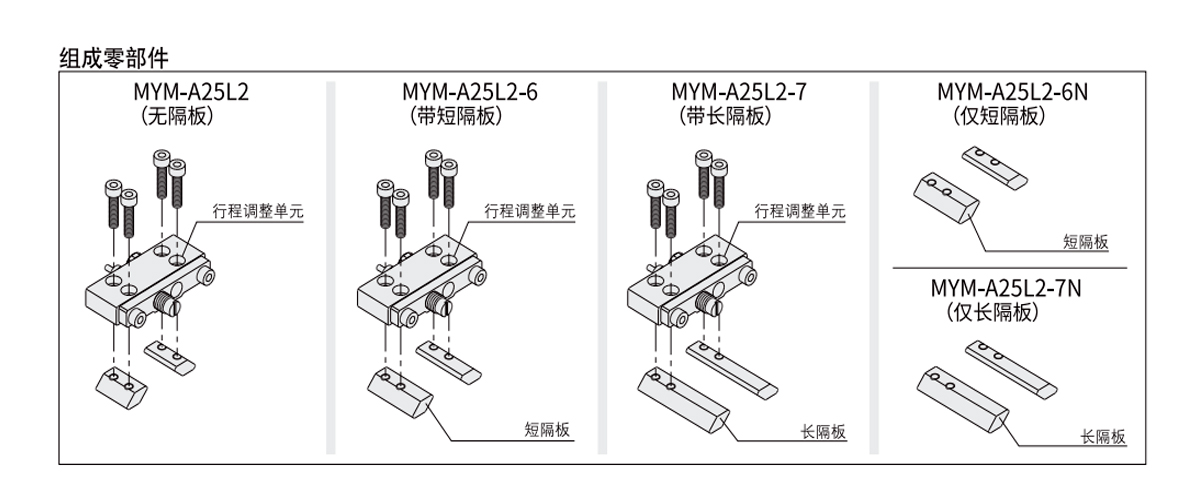

    Osion pituus
    Sylinterin halkaisija 16 20 25 32 40 50 63
    Lyhyt osio 5.6 6 11.5 12 16 20 25
    Pitkä osio 11.2 12 23 24 32 40 50

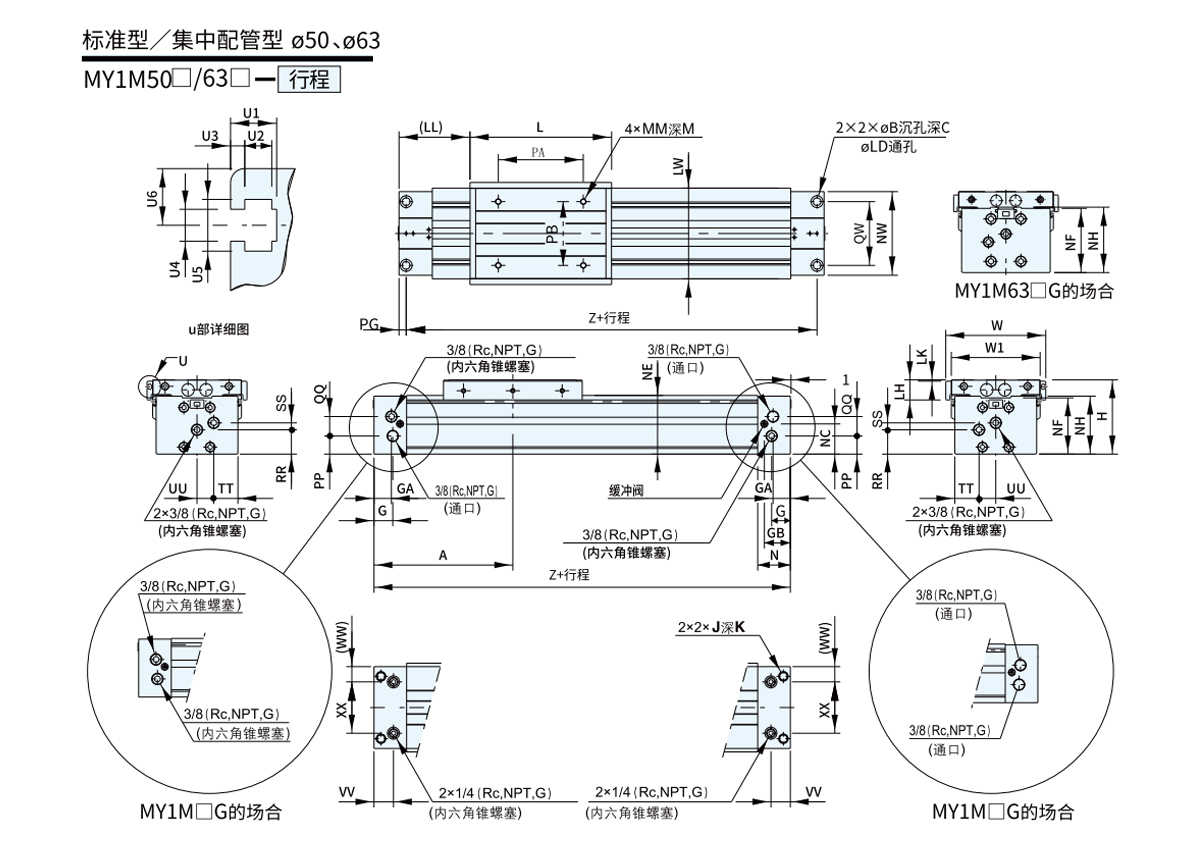

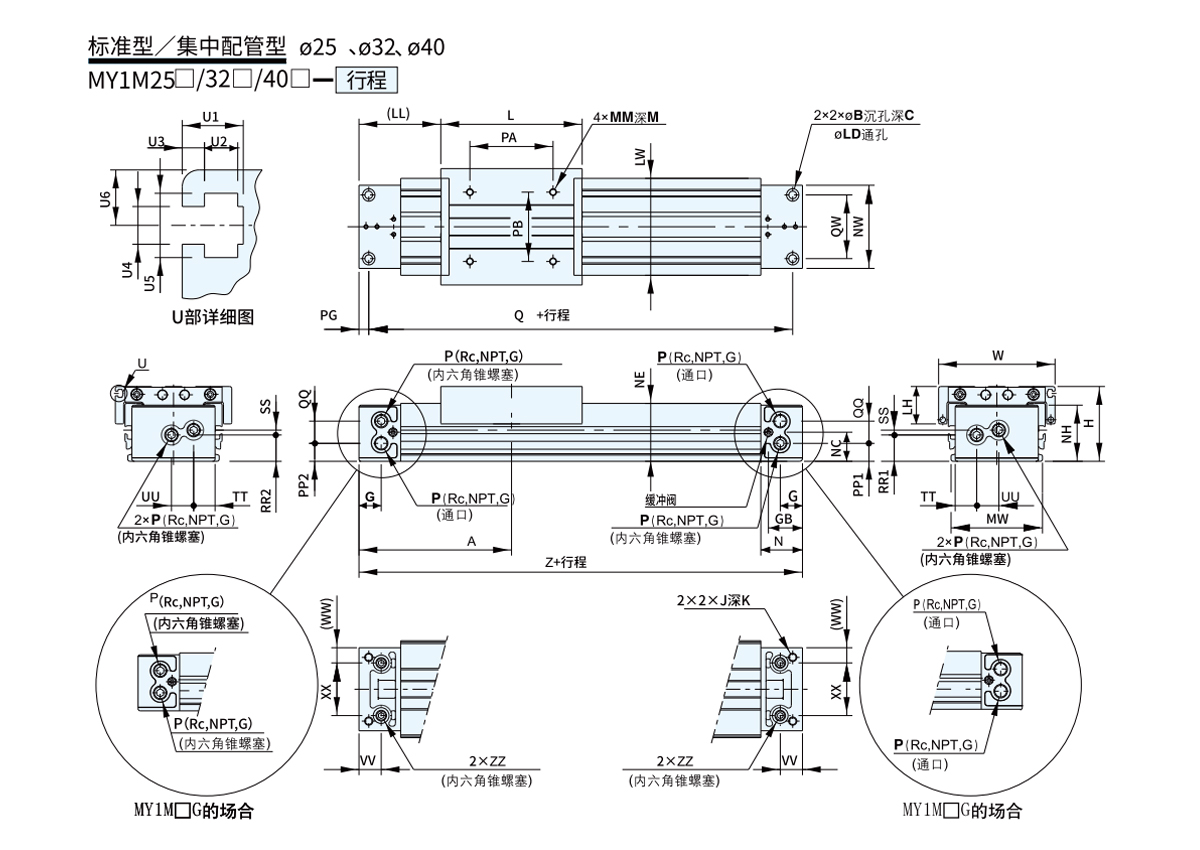

  • Malli A B C G GB H J K L LD LH LL LW M MM MW N NC NE NH NW P PA
    MY1M25 110 9 5.5 17 24.5 54 M6 × 1 9.5 102 5.6 27 59 70 10 M5 × 0,8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8 × 1,25 16 132 6.8 35 74 88 13 M6 × 1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1,5 15 162 8.6 38 89 104 13 M6 × 1 96 45 32 65.3 63.5 94 1/4 100

    Malli PB PG PP1 PP2 Q QQ QW RR1 RR2 SS TT UU VV W ww XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Rc1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Rc1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Rc1/8

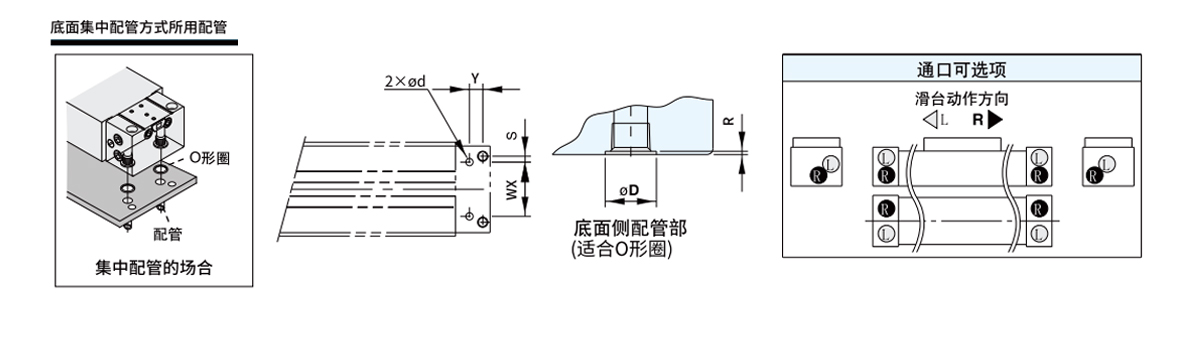

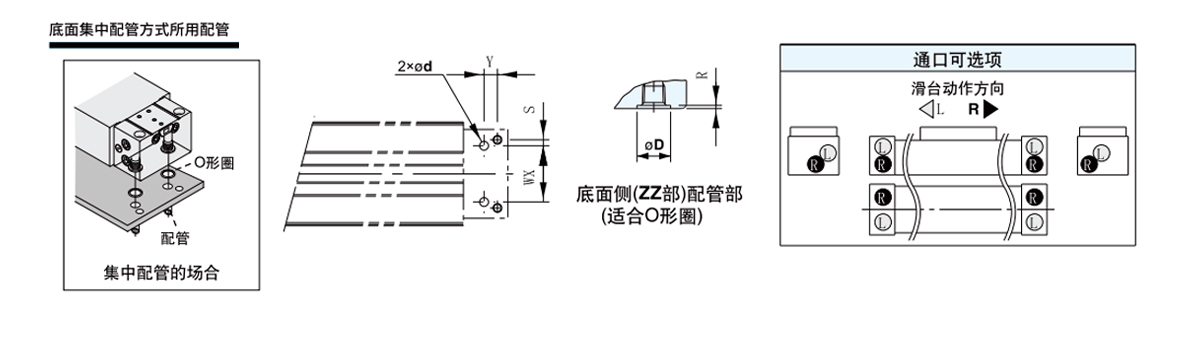

    Yksityiskohtainen piirustus U-muotoisesta osasta Kokotaulukko       *P on sylinterin ilmansyöttöaukko
    Malli U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

    Malli WX Y d D R Soveltuva O-rengas
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

    Malli A B C G GA GB H J K L LD Lh LK LL LW M MM N NC NE NF NH NW PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14 × 2 28 200 11 29 2 100 128 15 M8 × 1,25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16 × 2 32 230 13.5 32.5 5.5 115 152 16 M10×1,5 50 56 104 103 105 142 140

    Malli PB PG PP Q QQ QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Yksityiskohtainen mittataulukko U-muotoisille osille
    Malli U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

    Malli WX Y S d D R Soveltuva O-rengas
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

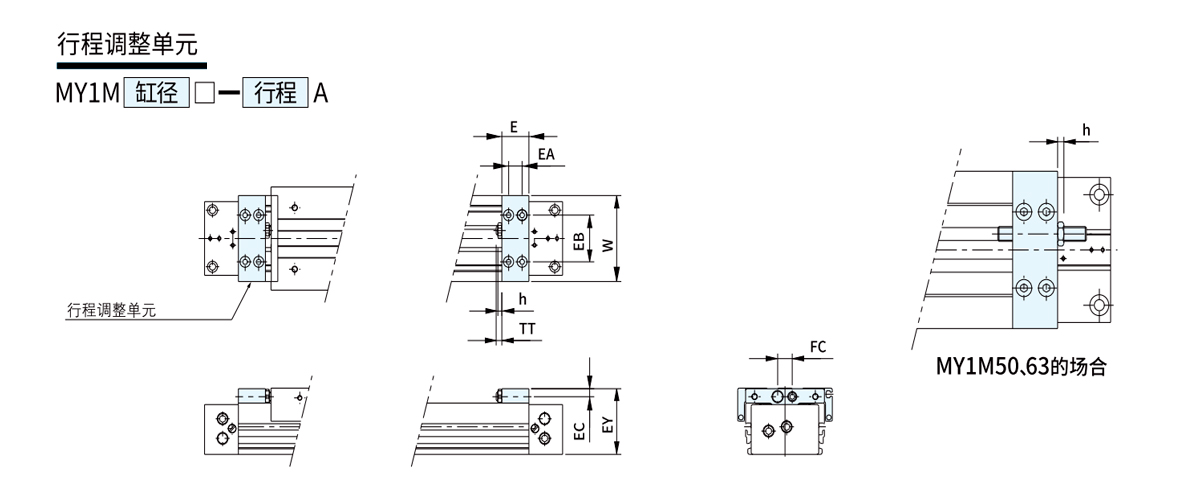

    Sopii sylintereille E EA EB EC EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5,4 (MAX11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(MAX11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5 (MAX16,5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8 (MAX20) 88
    MY1M40 35 17 57 10 83 17 4.5 9 (MAX25) 104
    MY1M50 40 20 66 14 106 26 5.5 13 (MAX33) 128
    MY1M63 52 26 77 14 129 31 5.5 13 (MAX38) 152

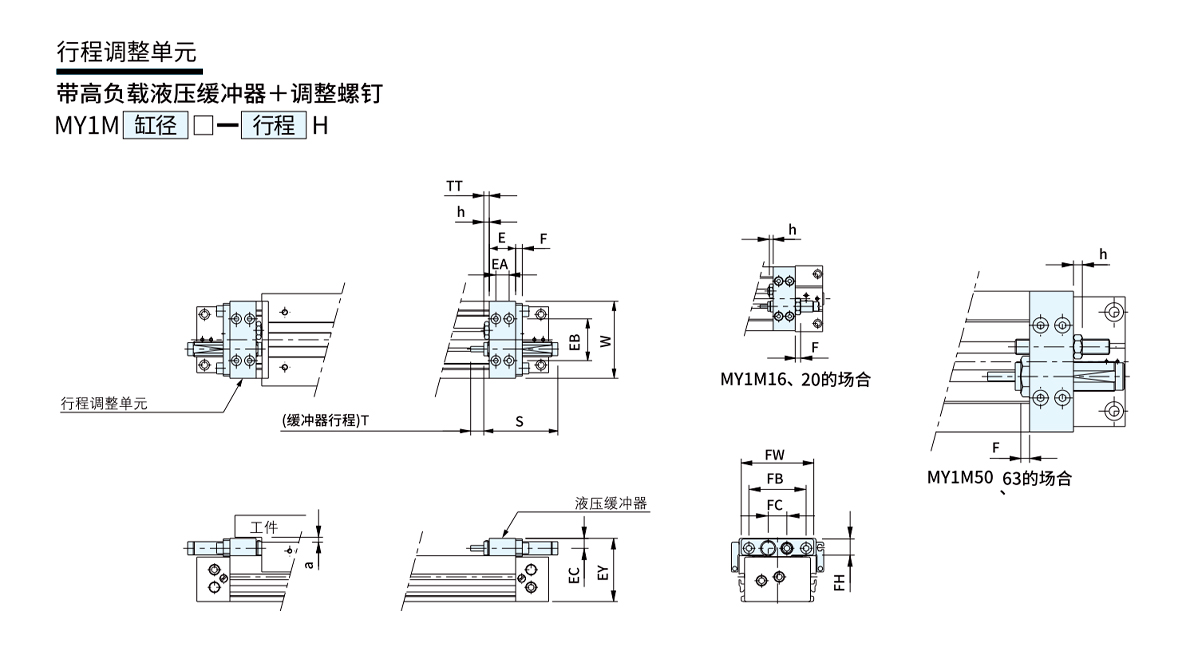

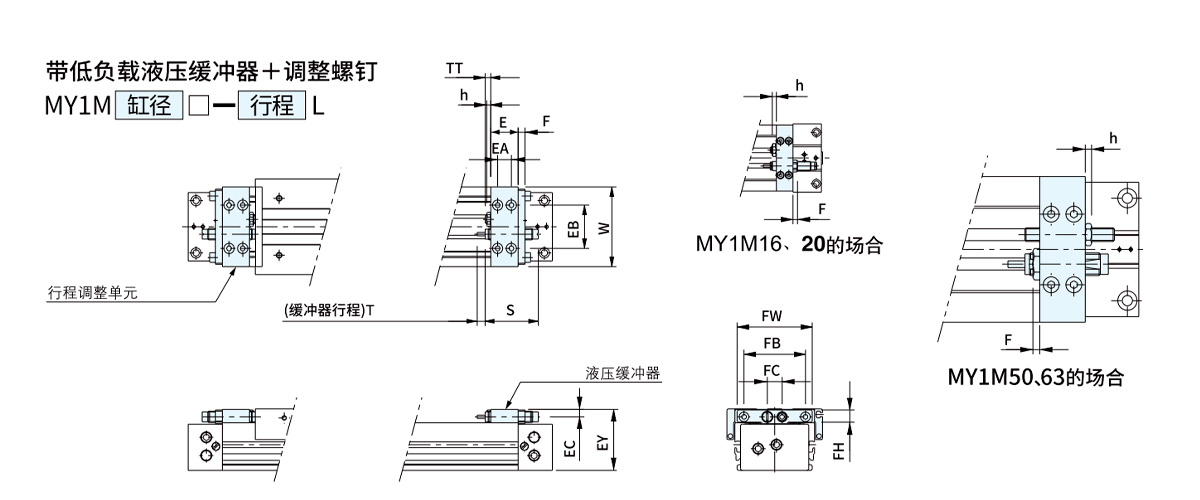

    Sopii sylintereille E EA EB EC EY F FB FC FH FW h S T TT W Hydraulinen puskurimalli
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5,4 (MAX11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(MAX11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5 (MAX16,5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8 (MAX20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9 (MAX25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13 (MAX33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13 (MAX38) 152 RB2015

    Sopii sylintereille E EA EB EC EY F FB FC FH FW h S T TT W Hydraulinen puskurimalli a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(MAX11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5 (MAX16,5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8 (MAX20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9 (MAX25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13 (MAX33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13 (MAX38) 152 RB2725 9.5
    ※Kun H-yksikön koko EY on korkeampi kuin liukupöydän korkeus (koko H) ja asennettavan työkappaleen pituus ylittää liukupöydän kokonaispituuden (koko L), varmista, että työkappale on koon a yläpuolella.

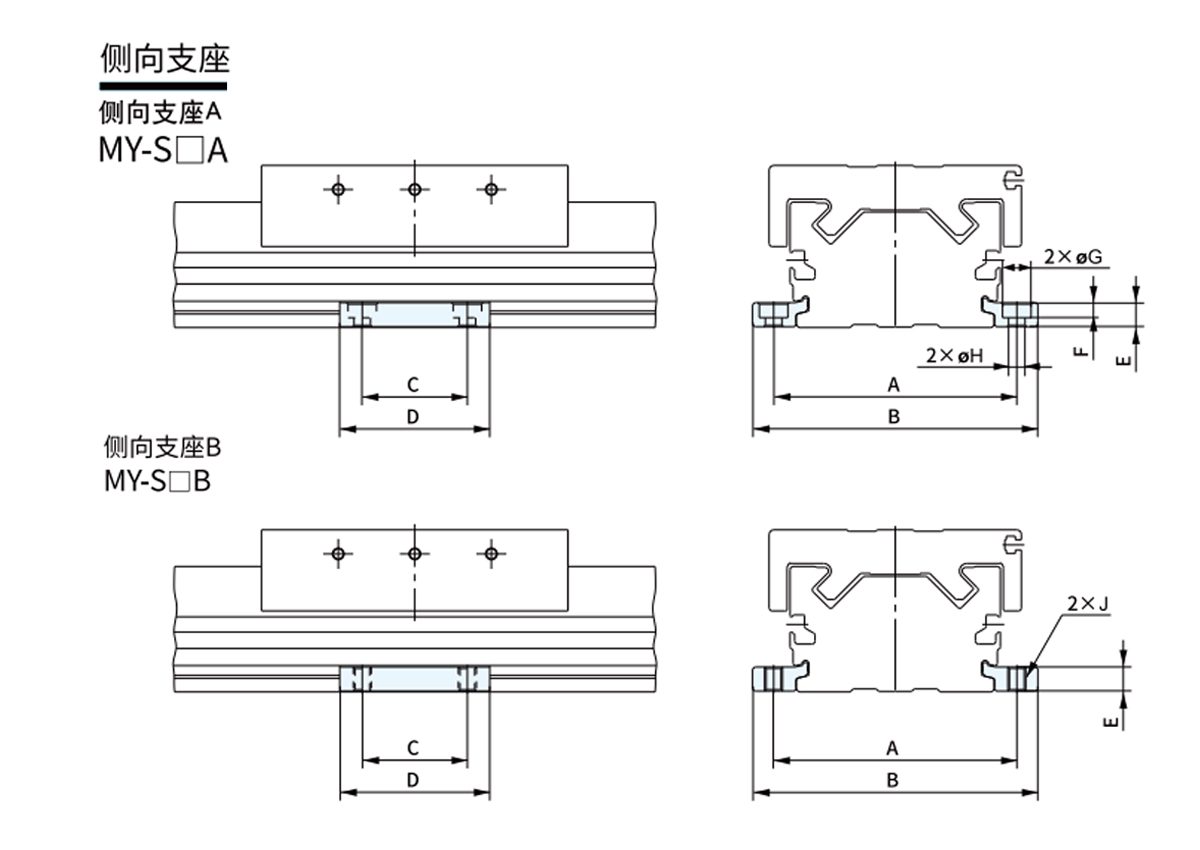

    Malli Sopii sylintereille A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4 × 0,7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5 × 0,8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6 × 1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8 × 1,25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1,5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12 × 1,75
    ※ Jokaisen yksikön mukana toimitetaan yksi sarja sivulaakereita.
