MY2H/HT-sarjan mekaanisen nivelen sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia) Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Tankoton sylinteri / MY2H/HT-sarjan mekaanisen nivelen sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia)

MY2H/HT-sarjan mekaanisen nivelen sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia) MY2H/HT-sarjan mekaanisen nivelen sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia)
  • MY2H/HT-sarjan mekaanisen nivelen sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia)
  • MY2H/HT-sarjan mekaanisen nivelen sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia)
Tankoton sylinteri

MY2H/HT-sarjan mekaanisen nivelen sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia)

MY2H/HT-sarjan mekaaninen nivel sauvaton sylinteri lineaarinen ohjaustyyppi (1 akseli) / lineaarinen ohjaustyyppi (2 akselia) on integroitu liikekomponentti, joka on suunniteltu ahtaisiin työolosuhteisiin. Se toteuttaa tangottoman liitoksen liukusäätimen ja sylinterin rungon välillä mekaanisen nivelteknologian avulla ja optimoi kuorman ohjauksen suorituskyvyn yhdessä lineaarisen ohjausrakenteen kanssa, joka sopii tarkkoihin siirtoihin ja korkean jäykkyyden paikannusskenaarioihin.

Pääominaisuudet on kuvattu seuraavasti:

1. Ohjaekiskorakenteen eriytetty suunnittelu

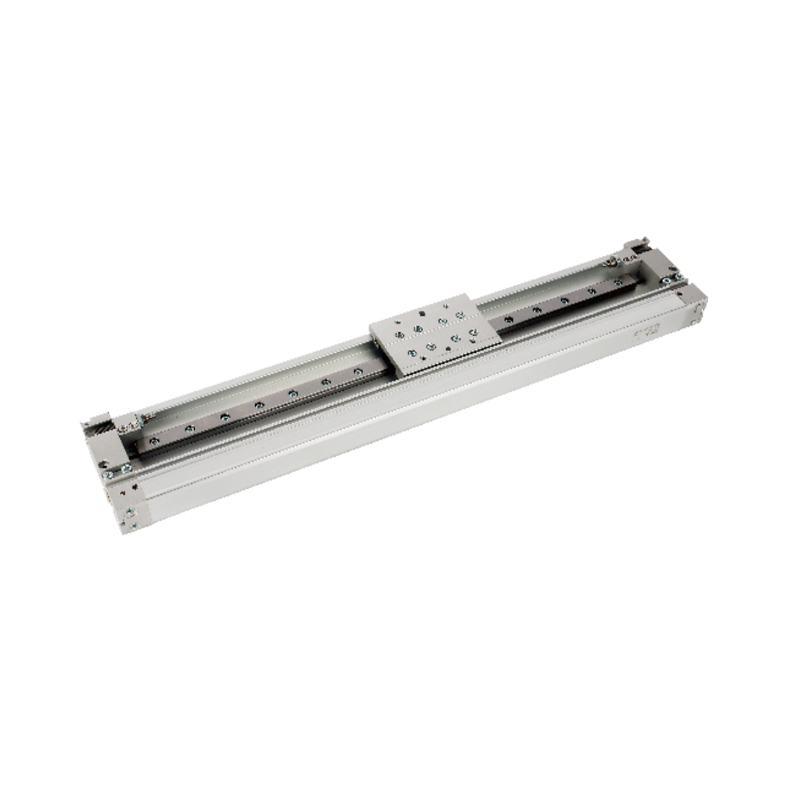

• MY2H-tyyppi (yksiakselinen ohjain): Varustettu erittäin tarkalla lineaarisella ohjausjärjestelmällä, joka eliminoi säteittäisen välyksen liikkeen aikana ja varmistaa korkean toistettavuuden paikannuksessa, kun kevyitä työkappaleita siirretään.

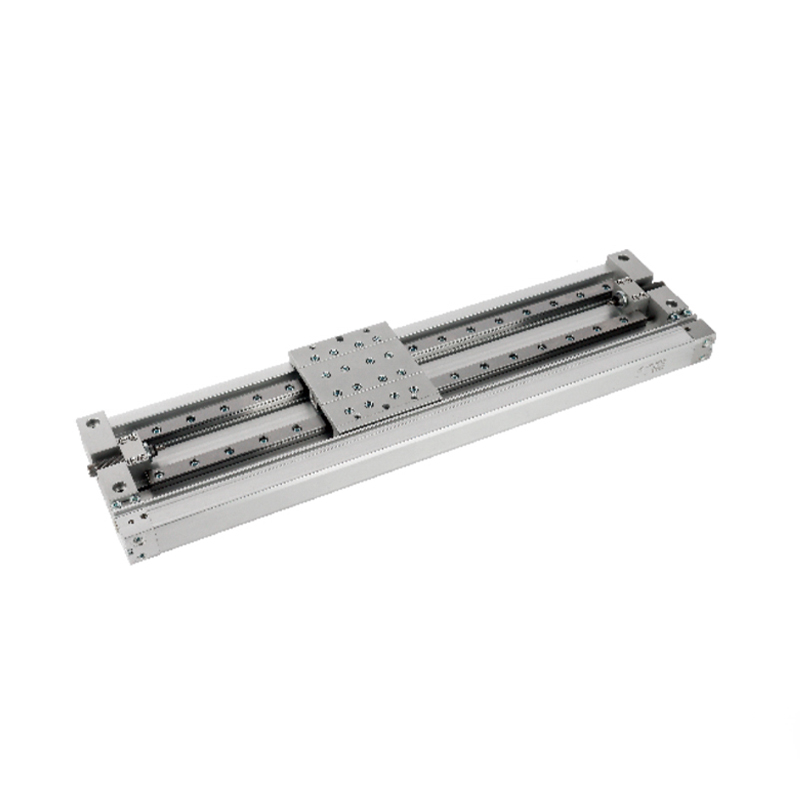

• HT-tyyppi (kaksiakselinen ohjain): Ottaa käyttöön rinnakkaisen kaksoisohjainrakenteen, joka muodostaa vakaan tukipinnan lisäämällä jänneväliä, vaimentaen tehokkaasti kuorman taipuman vääntömomenttia ja lisäämällä jäykkyyttä.

2. Dynaaminen kelluva kompensointimekanismi
Kaksoisohjainrakenteessa on sisäänrakennettu dynaaminen keskitysmekanismi, joka voi adaptiivisesti absorboida asennuspinnan pienet epätasaisuudet, välttää ohjauskiskoon kohdistuvan epätasaisen voiman aiheuttaman epänormaalin kulumisen ja pidentää käyttöikää.

3. Kuorman ominaiskäyräsovitus
• Kevyiden työkappaleiden tarkkuuskäyttö: Yksiakselinen malli soveltuu pienikitkaisten ohjauskisko-ominaisuuksiensa ansiosta elektronisten kokoonpano- ja testauslaitteiden mikrovoimatoimiin.
• Vakaus suurissa kuormitusolosuhteissa: Kaksiakselinen malli hajottaa kantavan jännityksen vastaamaan raskaasti kuormitettujen esineiden, kuten metallityökappaleiden ja moniasemaisten kiinnikkeiden, tiukkoja kuljetusvaatimuksia.

4. Parannettu taipumisenestokyky
Kaksiakselinen ohjauskiskon topologia parantaa merkittävästi kykyä vastustaa päiden kaatumisen vääntömomenttia, mikä estää erityisesti liukusäätimen kaatumisen riskin pitkäiskusovelluksissa ja varmistaa suurikokoisten työkappaleiden siirtoradan tarkkuuden.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：MY3A/3B-sarjan mekaanisen nivelen sauvattoman sylinterin perustyyppi: lyhyt tyyppi (pehmuste) / perustyyppi: vakiotyyppi (ilmatyyny)
SEURAAVA：MY1M-sarjan mekaanisesti nivelletty sauvaton sylinteri liukulaakerin ohjaustyyppi
  • Sylinterin halkaisija (mm) 16 25 40
    Käytetty neste Ilmaa
    Toimintatila Kaksitoiminen
    Painealue 0,1-0,8 MPa
    Painetestipaine 1,2 MPa
    Ympäristön lämpötila ja nesteen lämpötila 5-60 ℃
    Puskurointi Ilmaa cushion, hydraulic cushion
    Öljyä Älä (älä anna öljyä)
    Iskunpituuden toleranssi 1.80
    Iskunpituuden toleranssi M5 × 0,8 Rc1/8 Rc1/4

  • Malli A B C G GB H L J LA LB LD LE (LL) LW M MM N  NC NE NH NT NV NW NX P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3 × 0,5 70 50.4 3.4 4 40 83 7 M4 × 0,7 20 14 27 2 3.5 3.4 48.2 5.8 M5 × 0,8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5 × 0,8 100 71.7 5.5 5 49.6 123 9 M5 × 0,8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6 × 1 158 80.3 9 6 75 161 13 M6 × 1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P on sylinterin ilmansyöttöaukko. ※ MY2H16G:n P:n kierretulppa on sisäinen kuusiokolotulppa.

    Malli PA PB PC PD PE PF PG PH PP Q QQ QW R RR RW SS TT U UU VV X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P on sylinterin ilmansyöttöaukko. ※ MY2H16G:n P:n kierretulppa on sisäinen kuusiokolotulppa.

    Sopii sylintereille E EA EC EY FA h s T TT W Hydraulinen puskurimalli
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5,6 (MAX 11,2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7,1 (MAX 18,6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAX26) 38 RB1412

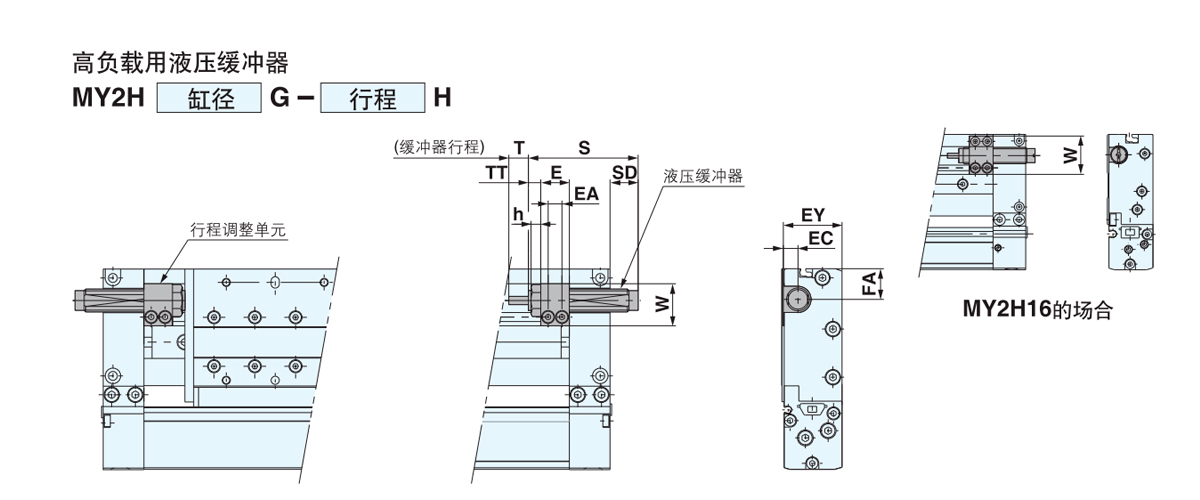

    Sopii sylintereille E EA EC EY FA h S SD T TT W Hydraulinen puskurimalli
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5,6 (MAX 11,2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7,1 (MAX 18,6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10(MAX26) 38 RB2015

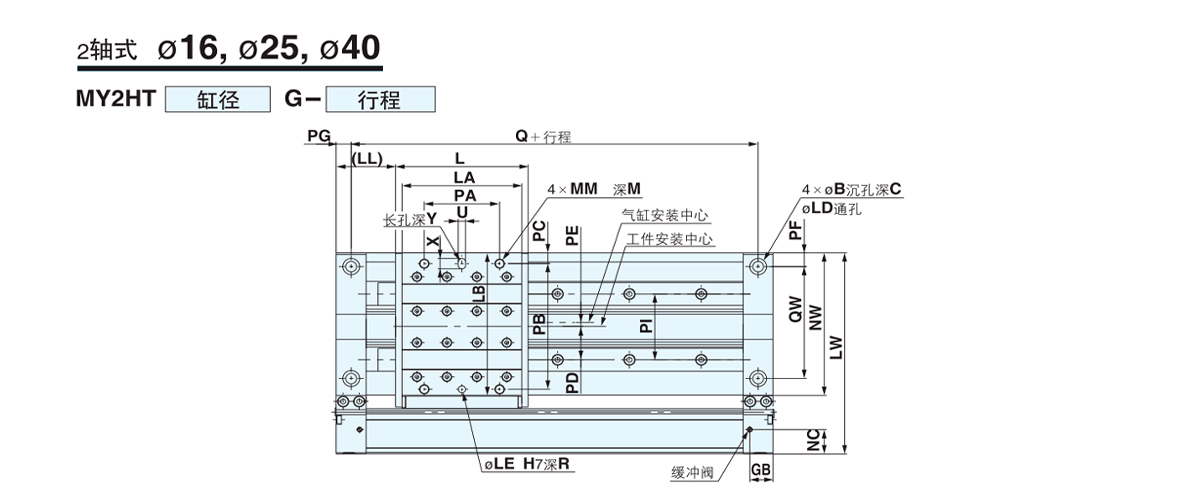

    Malli A B C G GB H L J LA LB LD LE (LL) LW M MM N NC NE NH NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4 × 0,7 70 87.4 5.5 5 40 120 9 M5 × 0,8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6 × 1 100 124.7 9 6 49.6 176 12 M8 × 1,25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8 × 1,25 158 148.3 11 8 75 229 16 M10×1,5 40 32.4 56.5 5 9
    P on sylinterin ilmansyöttöaukko. ※ MY2HT16G:n P:n kierretulppa on sisäinen kuusiokolotulppa.

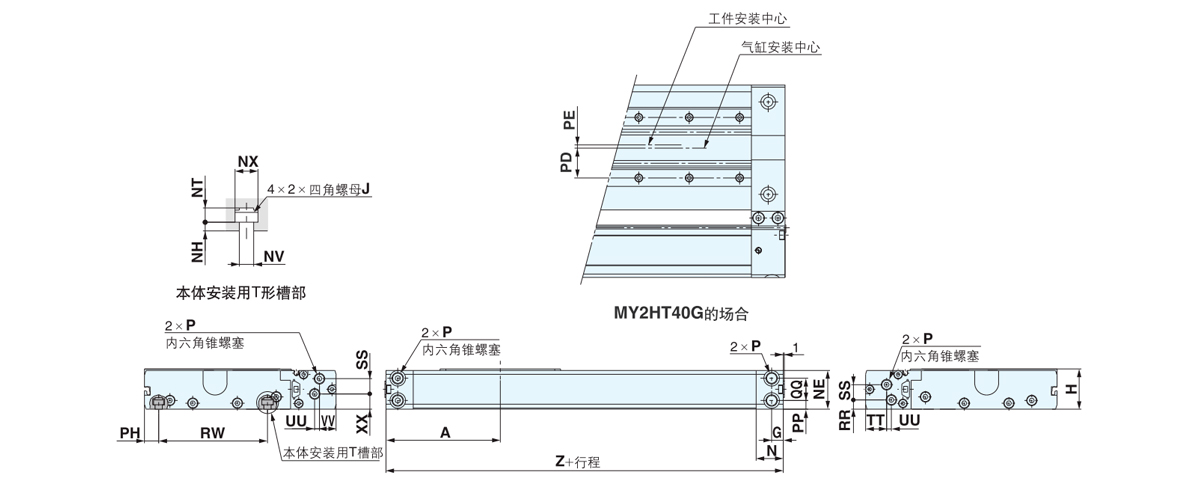

    Malli NV NW NX P PA PB PC PD PE PF PG PH PI PP Q QQ QW R RR RW SS TT
    MY2HT16G 4.5 85.2 7.3 M5 × 0,8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P on sylinterin ilmansyöttöaukko. ※ MY2HT16G:n P:n kierretulppa on sisäinen kuusiokolotulppa.

    Malli U UU VV X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P on sylinterin ilmansyöttöaukko. ※ MY2HT16G:n P:n kierretulppa on sisäinen kuusiokolotulppa.

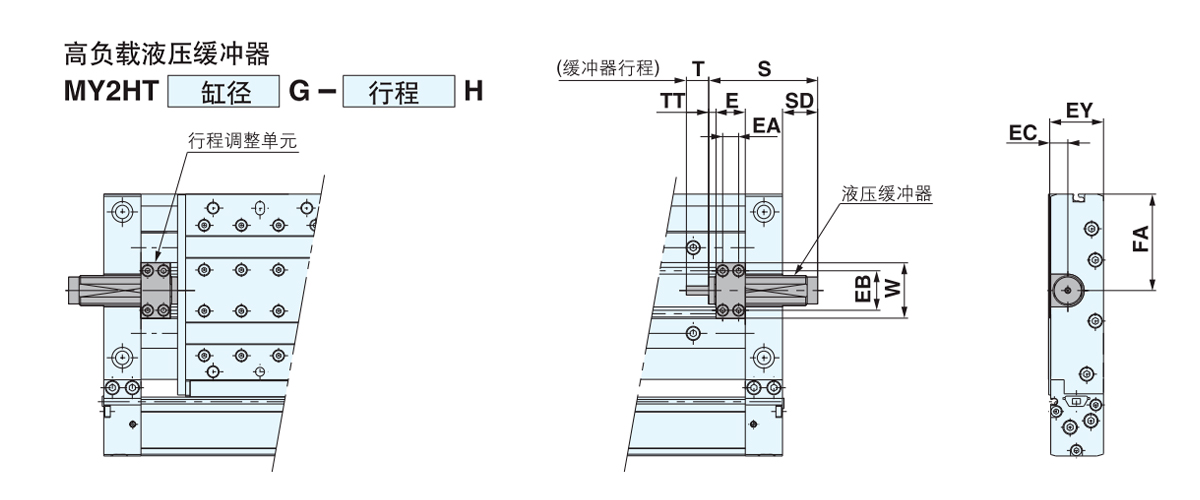

    Sopii sylintereille E EA EB EC EY FA S SD T TT W Hydraulinen puskurimalli
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5,6 (MAX 11,2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4,9 (MAX 16,4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5,9 (MAX 21,9) 51.6 RB2015

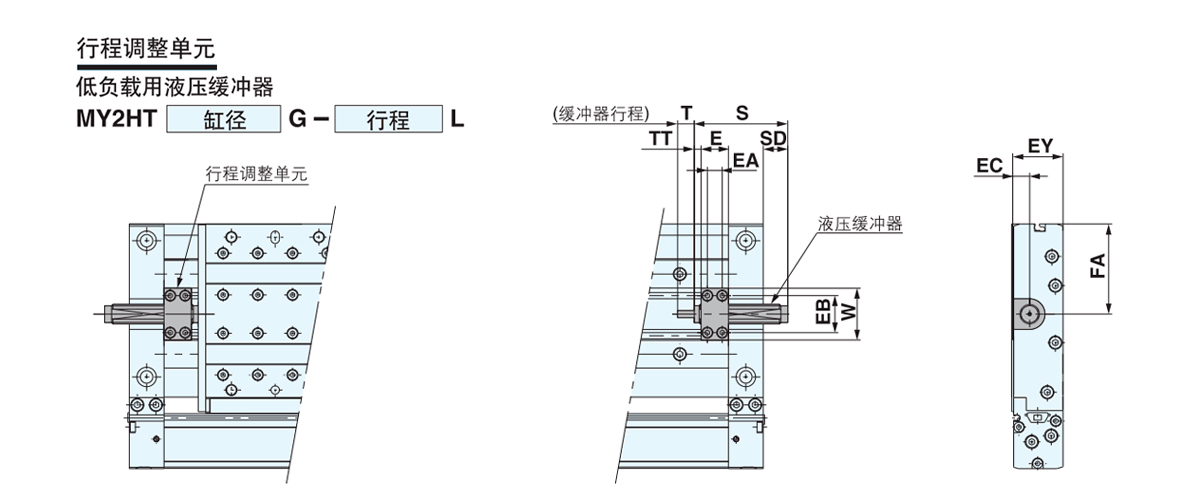

    Sopii sylintereille E EA EB EC EY FA S SD T TT W Hydraulinen puskurimalli
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5,6 (MAX 11,2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4,9 (MAX 16,4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5,9 (MAX 21,9) 51.6 RB2725
