CQS-sarjan uusi ohut sylinteri Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Ohut sylinteri / CQS-sarjan uusi ohut sylinteri

CQS-sarjan uusi ohut sylinteri CQS-sarjan uusi ohut sylinteri CQS-sarjan uusi ohut sylinteri
  • CQS-sarjan uusi ohut sylinteri
  • CQS-sarjan uusi ohut sylinteri
  • CQS-sarjan uusi ohut sylinteri
Ohut sylinteri

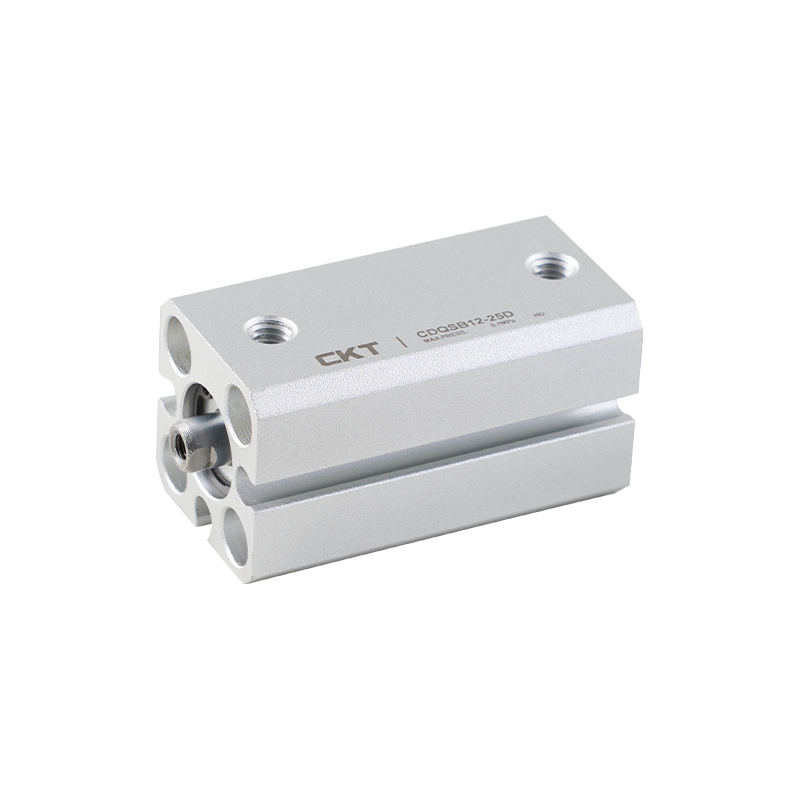

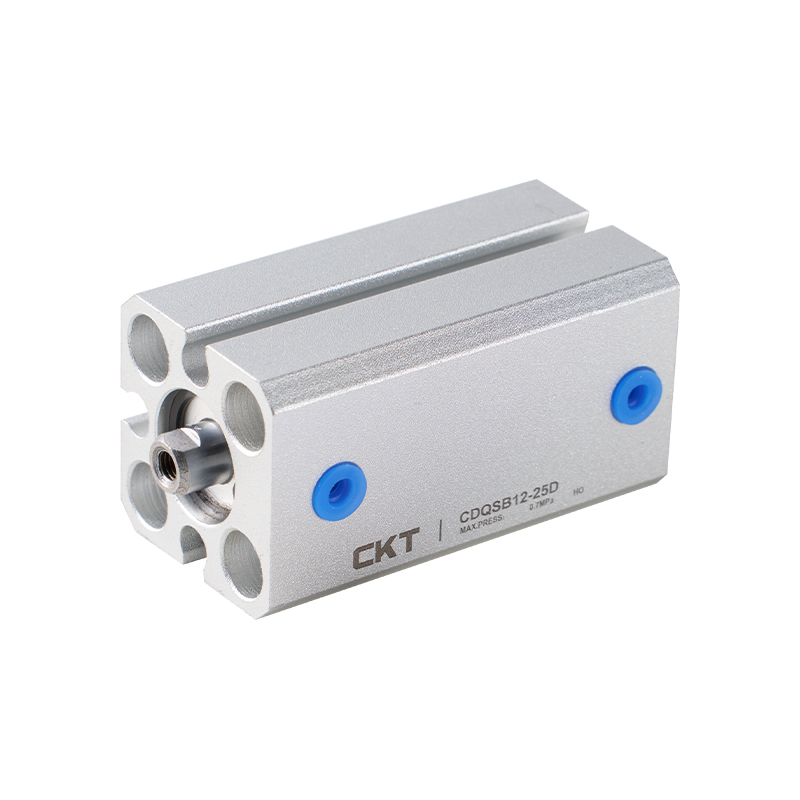

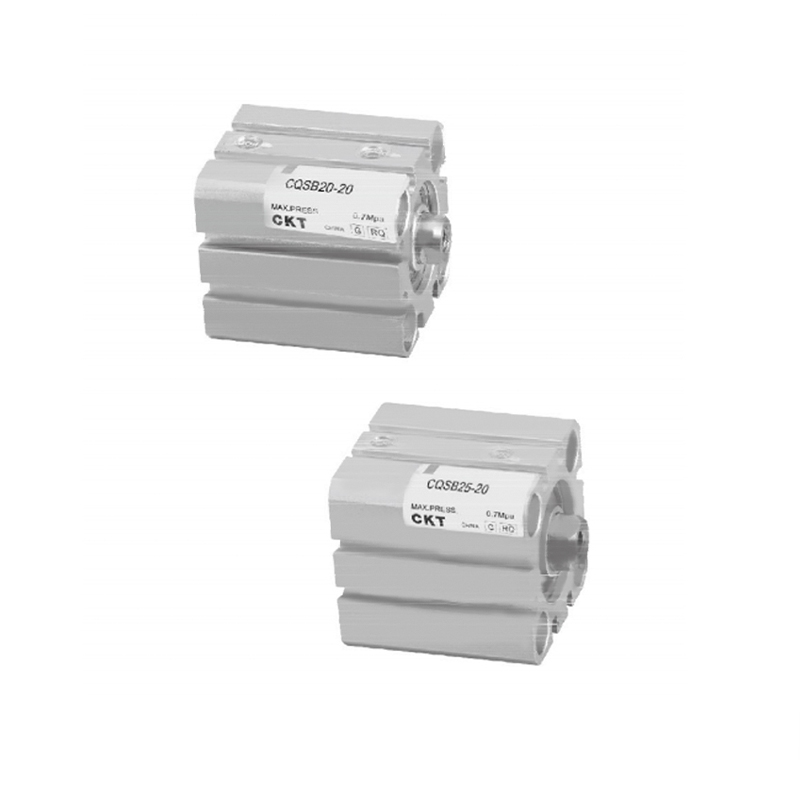

CQS-sarjan uusi ohut sylinteri

Tehokkaana pneumaattisena toimilaitteena nykyaikaisen teollisuusautomaation alalla CQS-sarjan uusi ohut sylinteri on saavuttanut koordinoidun tilankäytön ja toiminnallisen konfiguraation optimoinnin rakenteellisten innovaatioiden avulla, mikä tarjoaa joustavamman käyttöratkaisun kompaktiin laiteasetteluun.

1. Monisuuntainen asennuksen yhteensopivuussuunnittelu
Sylinterin rungossa on moniulotteinen magneettikytkimen asennusliitäntä. Niiden joukossa pieni sylinterin halkaisijamääritys tarjoaa kolmisuuntaisen asennuksen vertailupinnan, ja keskikokoisen ja suuren sylinterin halkaisijatiedot on laajennettu nelisivuiseen asennustilaan, joka sisältää portin vertailupinnan, mikä parantaa merkittävästi anturielementin asetteluvapautta ja mukautumiskykyä.

2. Tilankäytön optimointiarkkitehtuuri
Positiivisen kompression kompaktin konfiguraation ansiosta tärkeimmät liikekomponentit on topologisesti optimoitu. Lähtökohtana, että lähtöteho säilyy vakiona, aksiaalista ja radiaalista tilankäyttöä vähennetään samanaikaisesti, mikä vapauttaa tehokkaasti laitteen sisäiset tilaresurssit.

3. Komposiittiasennusrakenne
Pohjassa on läpivientireiän läpivienti ja kierteitetyt upotetut kaksoisasennuskannattimet. Modulaarisen käyttöliittymäsuunnittelun ansiosta se on yhteensopiva yleisten mekanismien yhteysvaatimusten kanssa, vähentää järjestelmän integroinnin monimutkaisuutta ja tukee nopeaa käyttöönottoa useissa skenaarioissa.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：SDA-sarjan ohut sylinteri
SEURAAVA：CQM-sarjan ohut sylinteri (ohjaustankotyyppi)
  • Reiän koko (mm) 12 16 20 25
    Neste Ilmaa
    Toiminta Kaksitoiminen,yksinäyttis:Kevät paluu/pidentää
    Todistuspaine 1.5MPa{15.3kgf/cm²}
    Max.käyttöpaine 1.0MPa{10.2kgf/cm²}
    Ympäristön ja nesteen lämpötila -10 ℃ ~ 60 ℃
    Tangon pään kierre Ulkolanka (vakio), uroslanka (valinnainen)
    Tyyny Ei
    Männän nopeus 50-500mm/s
    Iskunpituuden toleranssi 1
    *Voitelu Ei vaadita
    Asennus Läpireiän läpi, molemmista päistä kierretty (yleinen)
    Portin koko M5 × 0,8
    *Käytä ISOVG32:ta, jos haluat käyttää voitelua.

  • Automaattisen kytkimen isku/malli
    Poran koko
    (mm)     		Vakioisku (mm) Automaattinen kytkin
    Kaksoisnäyttelijä Yksinäyttelijänä Tunnelin asennustyyppi
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

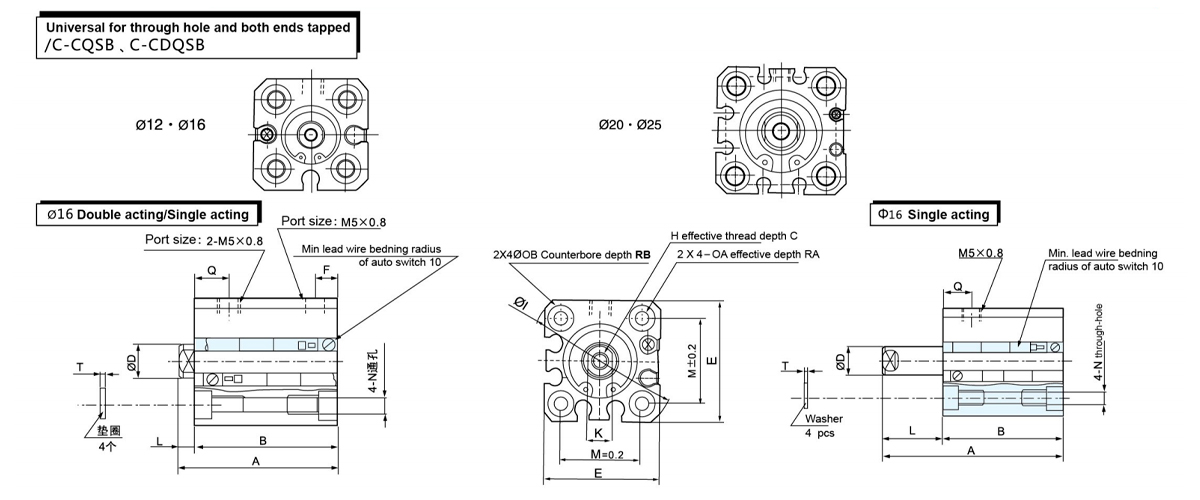

  • Mitat kaksitoimisille/yksinäisille
    Sovellettava
    Poran koko
    (mm)     		Vakio
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3 × 0,5 32 5 15.5 3.5 M4 × 0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4 × 0,7 38 6 20 3.5 M4 × 0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5 × 0,8 47 8 25.5 5.4 M6 × 1,0 9 10 7 1 9
    25 12 12 40 M6 × 1,0 52 10 28 5.4 M6 × 1,0 9 10 7 1 11

    Kaksitoiminen (ST = Aivohalvaus)
    Sovellettava
    Poran koko
    (mm)     		Aivohalvaus
    Alue
    (mm)     		Perustyyppi Sisäänrakennettu magneetti
    A B F L Q A B
    12 5-30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    16 5-30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    20 5-50 24 st 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5-50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    Yksinäyttelijä (ST = Aivohalvaus)

    Sovellettava
    Poran koko
    (mm)
    Aivohalvaus
    Alue
    (mm)     		Vakio Sisäänrakennettu magneetti
    A B F L A B
    5ST 10 ST 5ST 10 ST 5ST 10 ST 5ST 10 ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

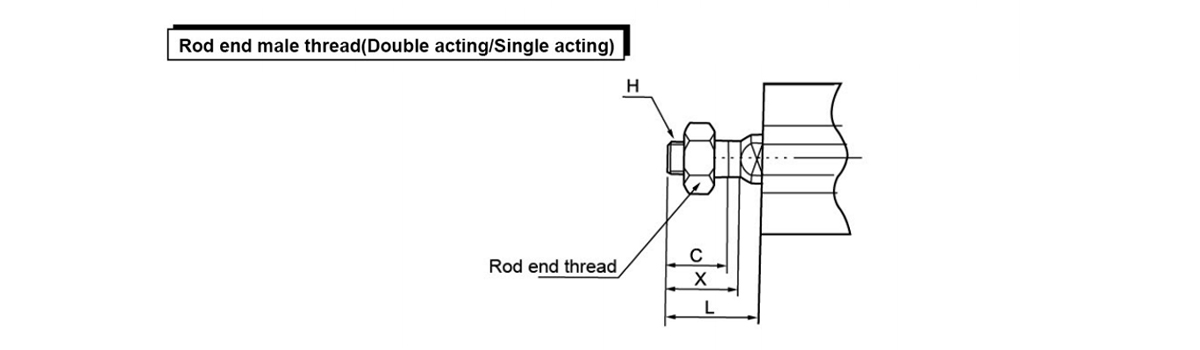

    Sovellettava
    Poran koko
    (mm)     		C H L X
    12 9 M5 × 0,8 14 10.5
    16 10 M6 × 1,0 15.5 12
    20 12 M8 × 1,25 18.5 14
    25 15 M10 × 1,25 22.5 17.5

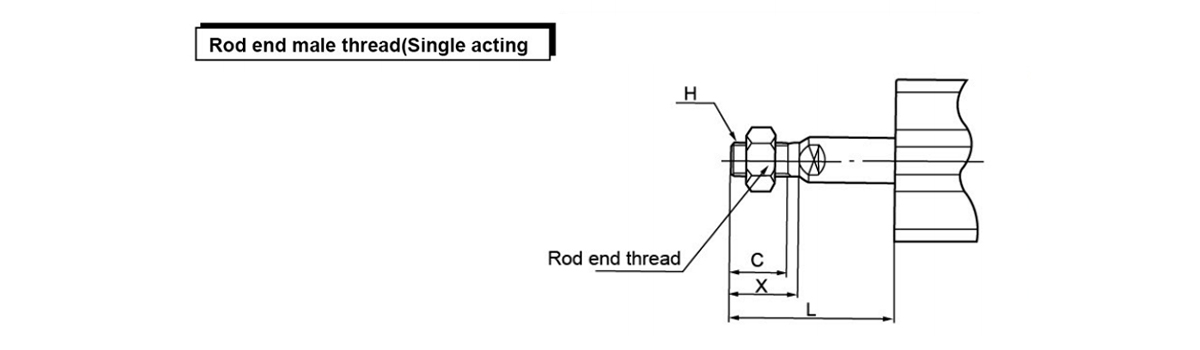

    Sovellettava
    Poran koko
    (mm)     		C H L X
    5ST 10 ST
    12 9 M5 × 0,8 19 24 10.5
    16 10 M6 × 1,0 20.5 25.5 12
    20 12 M8 × 1,25 23.5 28.5 14
    25 15 M10 × 1,25 27.5 32.5 17.5

    Yksinäyttelijä (ST = matkasuunnitelma)

    Sovellettava
    Poran koko
    (mm)
    Aivohalvaus
    Alue
    (mm)     		Vakio Sisäänrakennettu magneetti
    A B L Q A B
    5ST 10 ST 5ST 10S 5 ST 10 ST 5ST 10 ST 5 ST 10 ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
