Ohut sylinteri

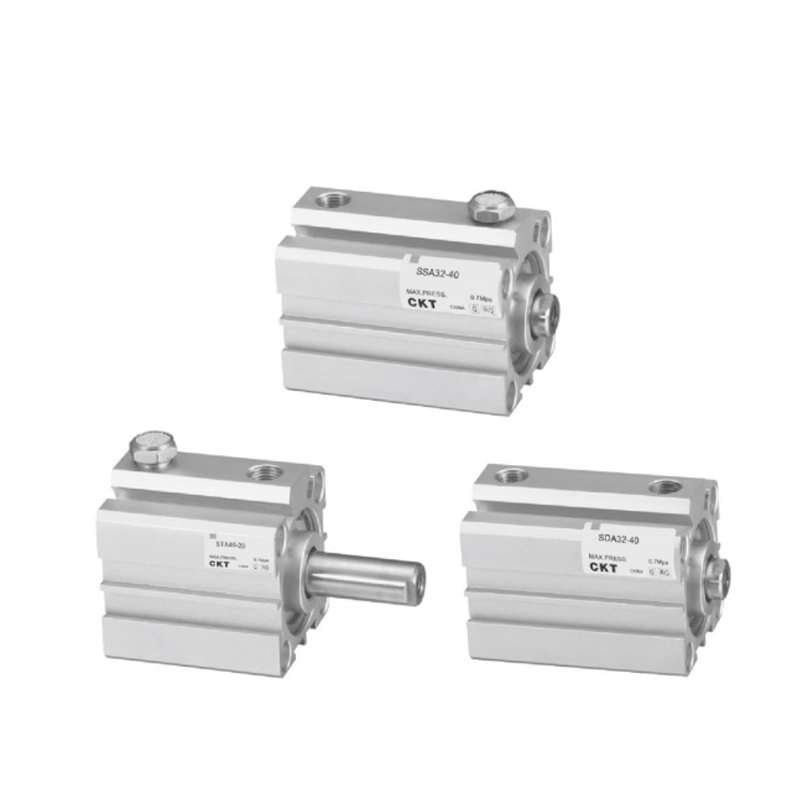

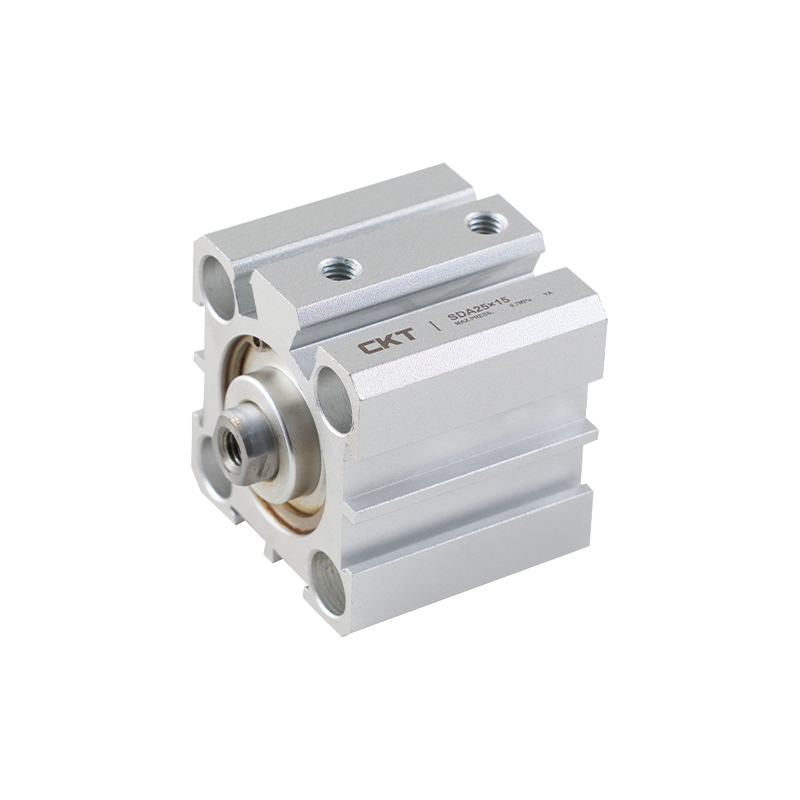

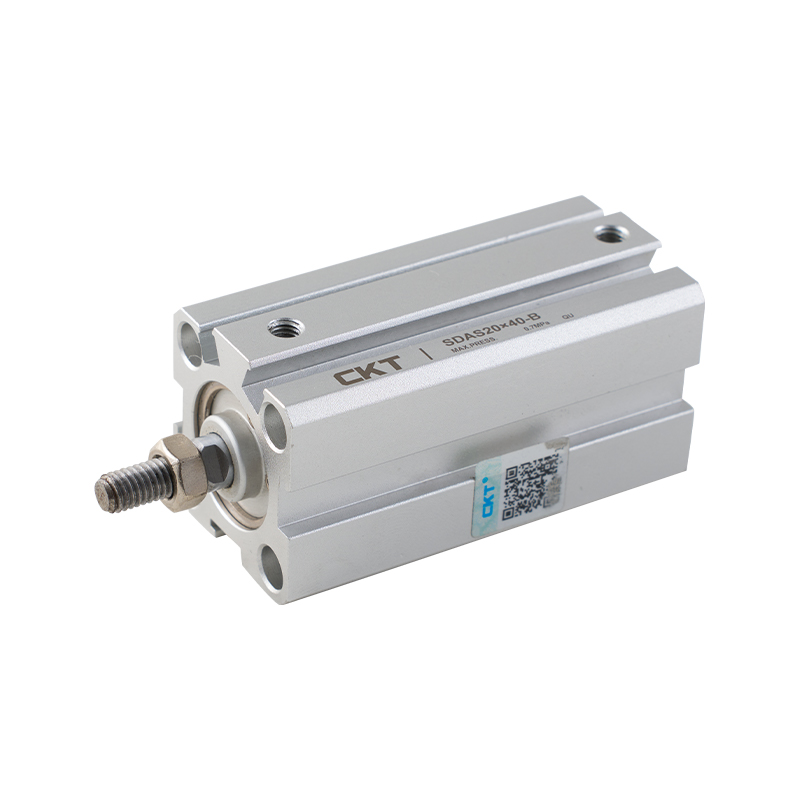

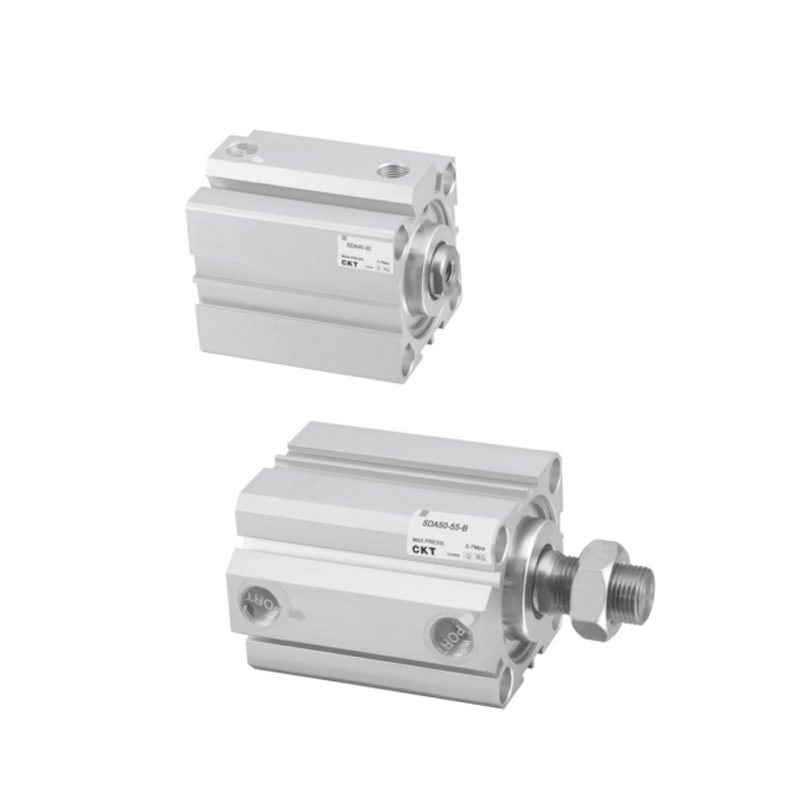

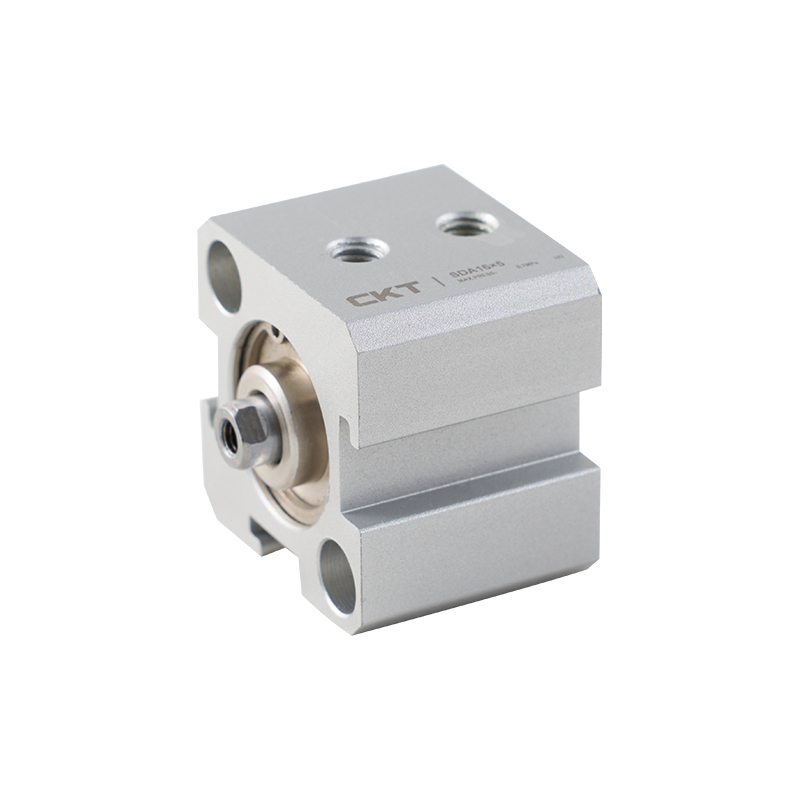

SDA-sarjan ohut sylinteri

Ohut ja kevyt
Säilyttäen nykyisen liikkeen tarkkuuden ja tuotteen käyttöiän sen kokonaispituus on vain 1/2-1/3 yleisen sylinterin pituudesta. Se hyödyntää ohuita ja kevyitä ominaisuuksiaan.


Helppo asentaa
Upotettu asennusmenetelmä ei vaadi lisävarusteita tilansäästövaatimusten saavuttamiseksi.


Helppo huoltaa
Suunnittelussa käytetään yksinkertaista kokoonpanomenetelmää, joka on kätevä asennuksessa, purkamisessa ja kunnossapidossa.


Magneettinen kytkin
Asennusura on varattu rungon kehälle, mikä tekee magneettikytkimen asentamisesta ja kiinnittämisestä sekä sen asennon säätämisestä erittäin helppoa.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri
SEURAAVA：CQS-sarjan uusi ohut sylinteri
  • Reiän koko (mm) 12 16 20 25 32 40 50 63 80 100
    Toiminta Kaksoisnäyttelijä
    Yksinäyttelijä-työntö              Yksinäyttelijä-veto -
    Neste Ilmaa
    Toiminnassa
    Painealue
    kgf/cm²     		Kaksinkertainen näytteleminen 1-9
    Yksinäyttelijä 2~9 -
    Todistettu paine kgf/cm² 13.5
    Toiminnassa Temperature Range℃ -5-70
    Toiminnassa Speed
    Alue    mm/s     		Kaksinkertainen näytteleminen 30-500
    Yksinäyttelijä 50-500
    Tyyny Puskurin pehmuste
    Portin koko M5 × 0,8 PT1/8 PT1/4 PT3/8

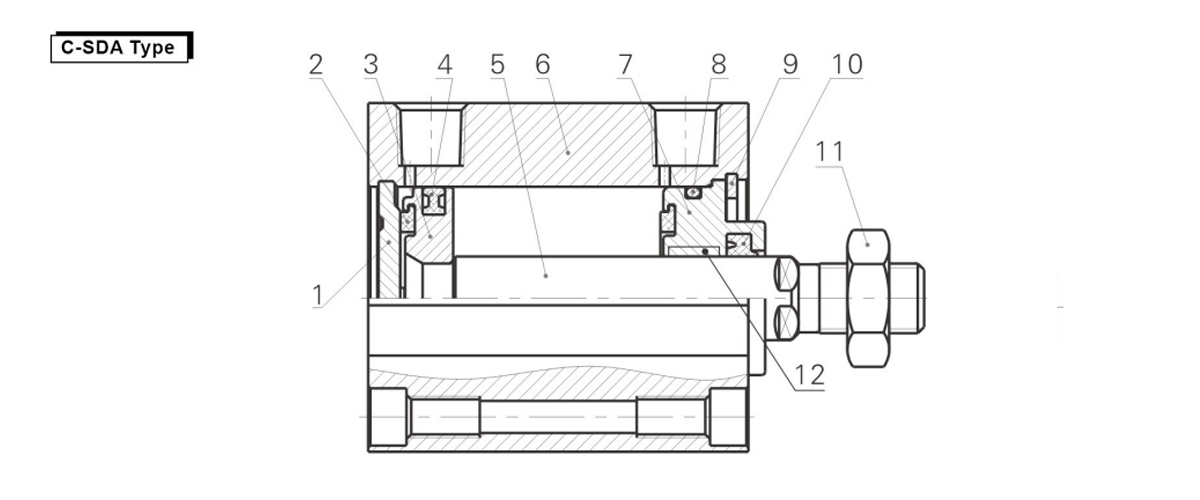

  • Tuote Nimi Materiaali Tuote Nimi Materiaali
    1 Takakansi 6060-T5 2 Männän puskurin tyyny PU
    3 Mäntä 6061-T6 4 Kaksois-O-tyyppinen mäntä NBR
    5 Mäntä rod Keskikokoinen hiiliteräs (kovakromipinnoitus) 6 Päärunko 6063-T5
    7 Etukansi 60611-T6 8 Etukansi O ring NBR
    9 C-tyypin hyppyrengas Jousiterästä 10 Etukansi seal ring NBR
    11 Pähkinät Hiiliterästä 12 Holkit Kulutusta kestävät materiaalit

    Vaihto   Osa/tiiviste   Rengas
    Tuote Nimi Materiaali Komponentit
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Tangon tiivisterengas NBR ATE-6 ATE-6 ATE-8 ATE-10 ATE-12 ATE-16 ATE-20 ATE-20 PDU-25 PDU-32
    10 Mäntä seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Etukannen O-rengas Ø12×1,5 Ø16 × 1,5 Ø17 × 1,8 Ø22×1,8 Ø27 × 1,8 Ø36 × 1,8 Ø47 × 1,8 Ø 59 × 1,8 Ø75 × 1,8 Ø95 × 1,8
    Tiivisterenkaan malli C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

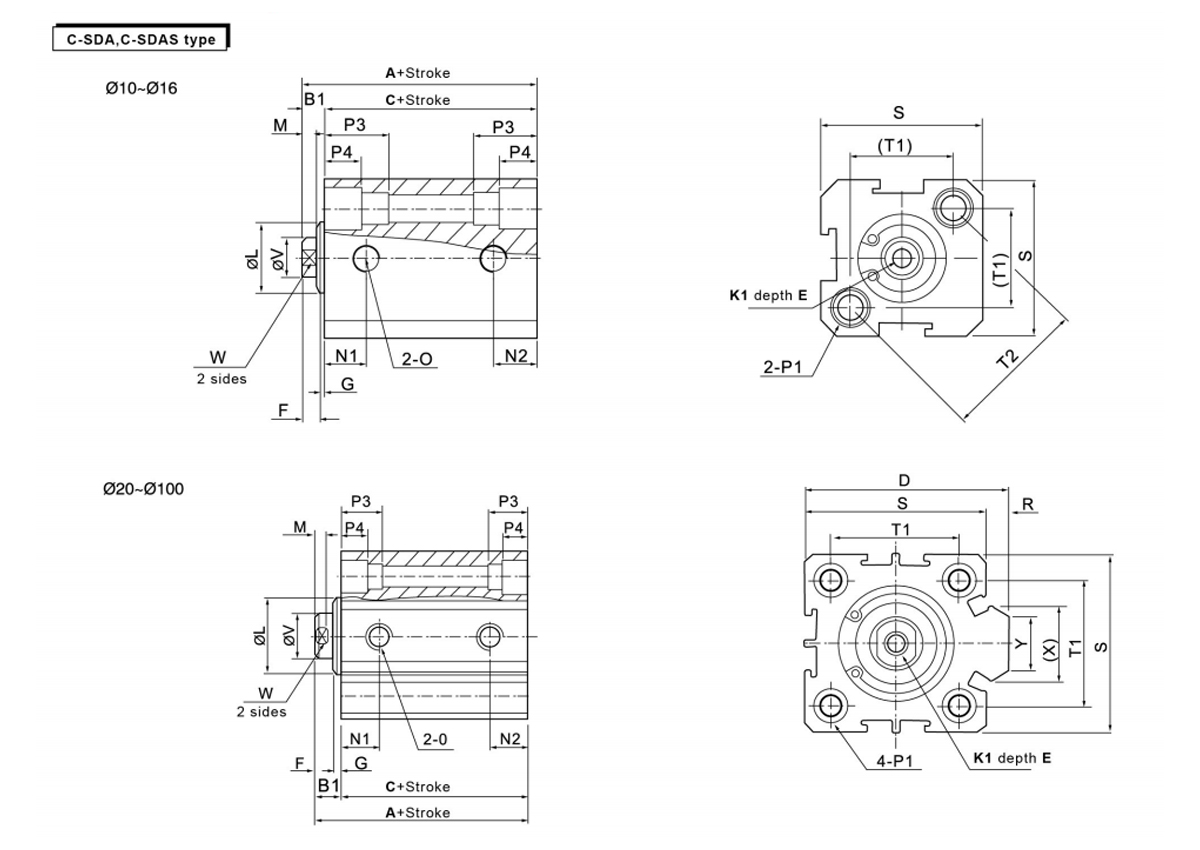

    Lomake Vakio Automaattisen kytkimen kanssa B1 D E F G K1 L M N1 N2
    Poran koko/ISymboli A C A C S = 5 S>5 S = 5 S>5
    12 22 17 32 27 5 - 6 4 1 M3 × 0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5 × 0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6 × 1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8 × 1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14 × 1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18 × 1,5 55 4 16 20.5 16 20.5

    Poran koko/ISymboli O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Molemmat puolet:φ10 kierre M8 × 1,25 läpimenevä reikä:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Molemmat puolet:φ14 kierre M12 × 1,75 läpimenevä reikä:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Molemmat puolet:φ17,5 kierre M14x2 läpimenevä reikä:φ11,3 30 13 10 114 90 - 32 27 35 260

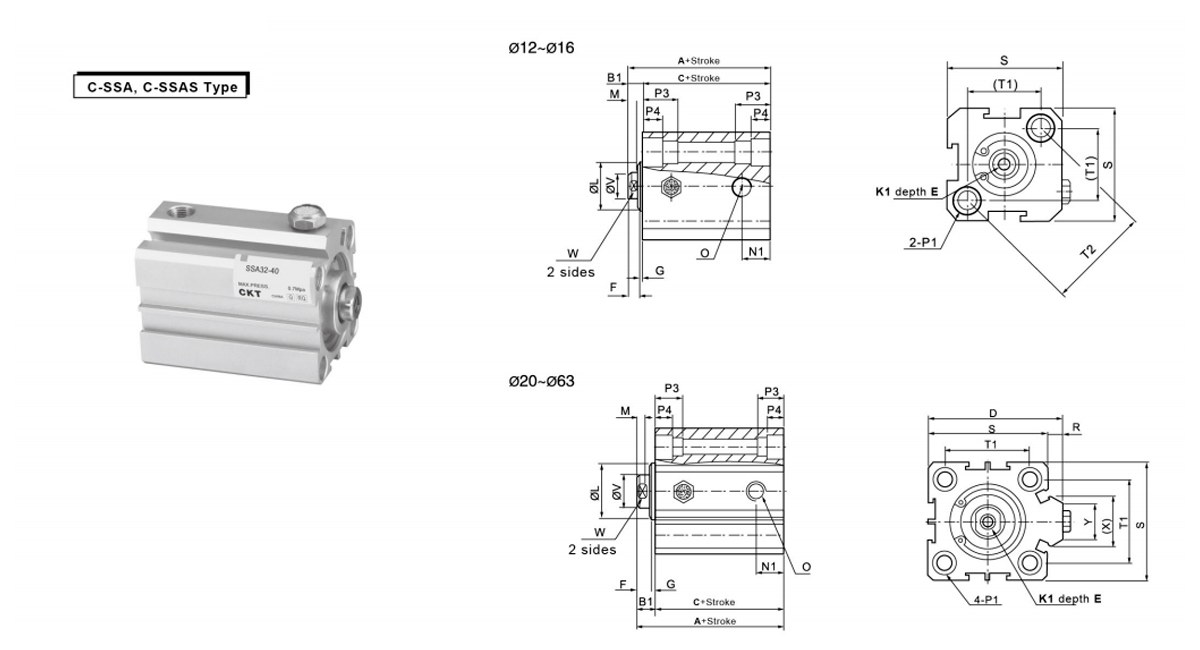

    Lomake Ilman automaattista vaihtoa Automaattisen vaihdon avulla B1 D E F G K1 L M N1
    Poran koko/ISymboli A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3 × 0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5 × 0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6 × 1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8 × 1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Poran koko/ISymboli O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpireikä:φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpireikä:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpireikä:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Molemmat puolet:φ8,2 kierre M6 × 1,0 läpireikä:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Molemmat puolet:φ8,2 kierre M6 × 1,0 läpireikä:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Molemmat puolet:φ10 kierre M8 × 1,25 läpireikä:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Molemmat puolet:φ11 kierre M8 × 1,25 läpireikä:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Molemmat puolet:φ11 kierre M8 × 1,25 läpireikä:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

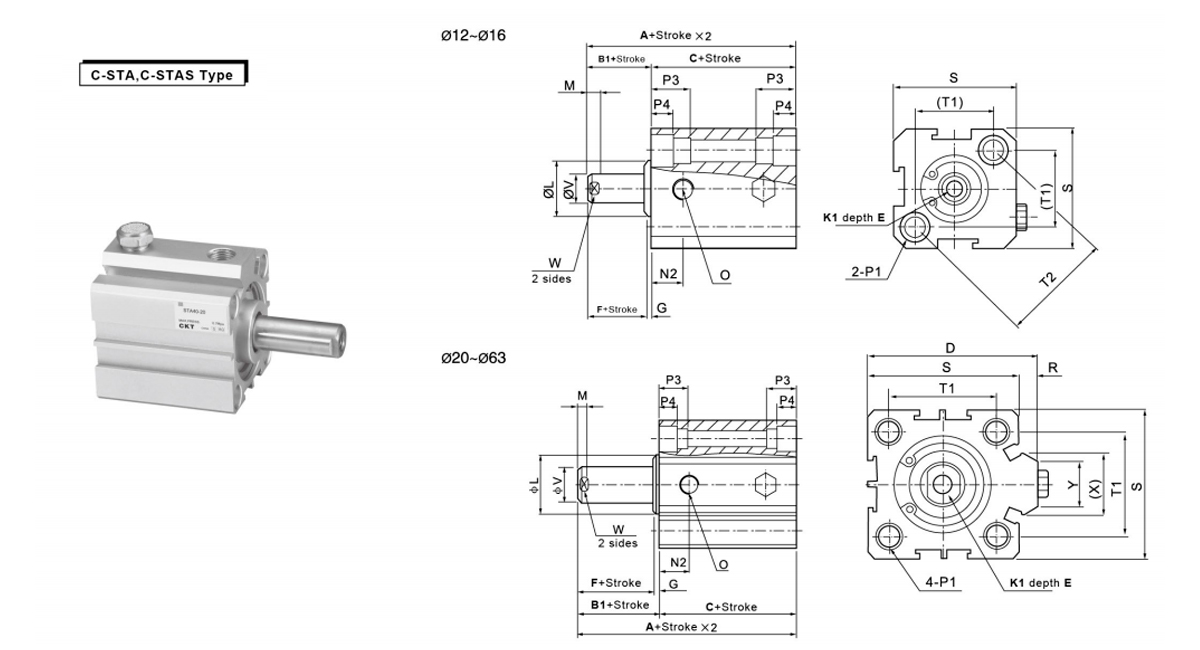

    Lomake Ilman automaattista vaihtoa Automaattisen vaihdon avulla B1 D E F G K1 L M N2
    Poran koko/ISymboli A C A C
    Aivohalvaus ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3 × 0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3 × 0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4 × 0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5 × 0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6 × 1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8 × 1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Poran koko/ISymboli O P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Molemmat puolet:φ10 kierre M8 × 1,25 läpimenevä reikä:φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

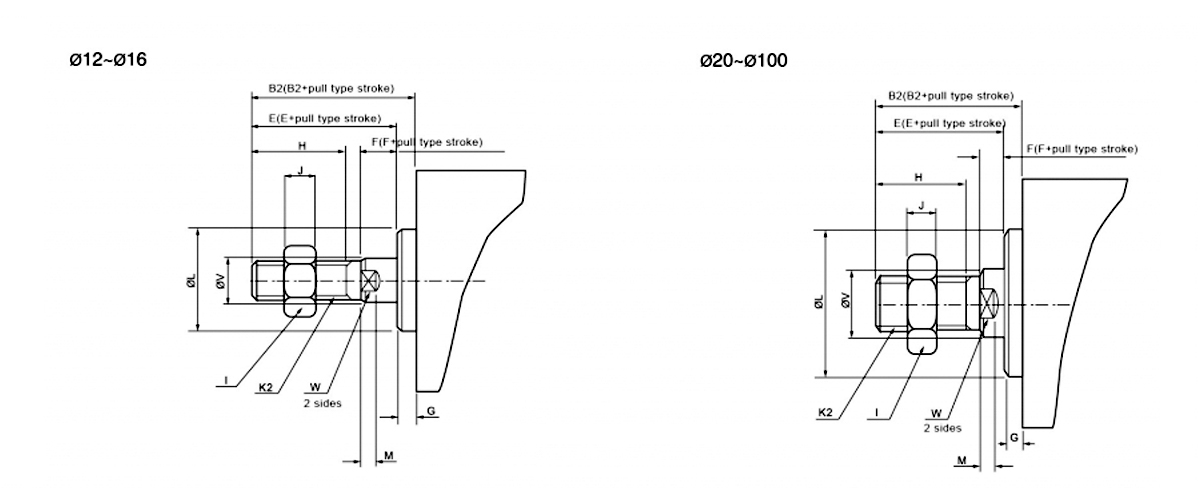

    Poran koko/ISymboli B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5 × 0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5 × 0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6 × 1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8 × 1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10 × 1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14 × 1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18 × 1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18 × 1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26 × 1,5 $ $ 55 4 32 27
