SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri Toimittajat

Kotiin / Tuotteet / Ilmasylinteri / Ohut sylinteri / SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri

SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri
  • SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri
  • SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri
Ohut sylinteri

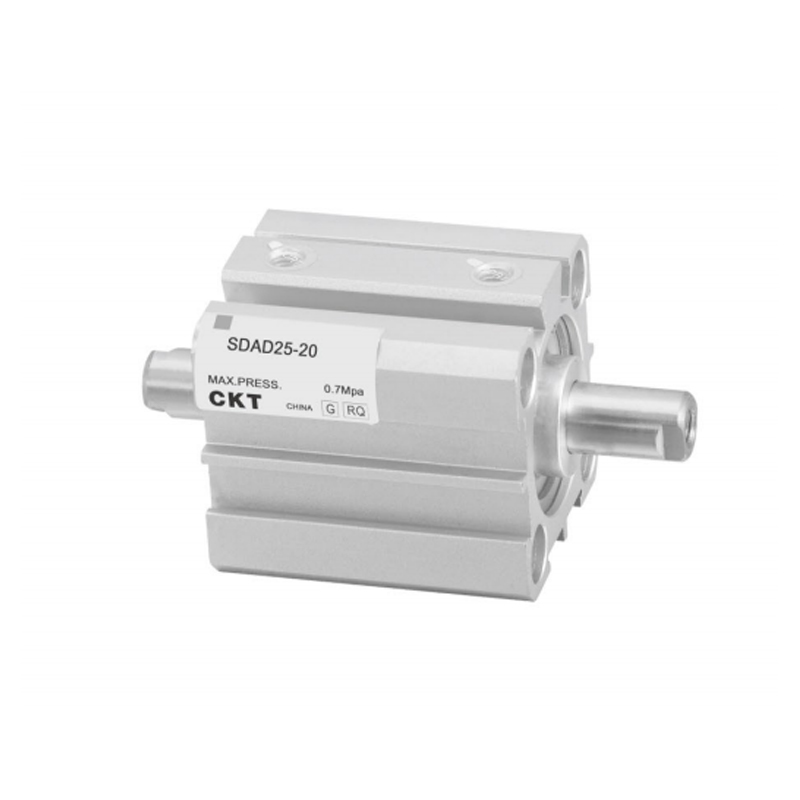

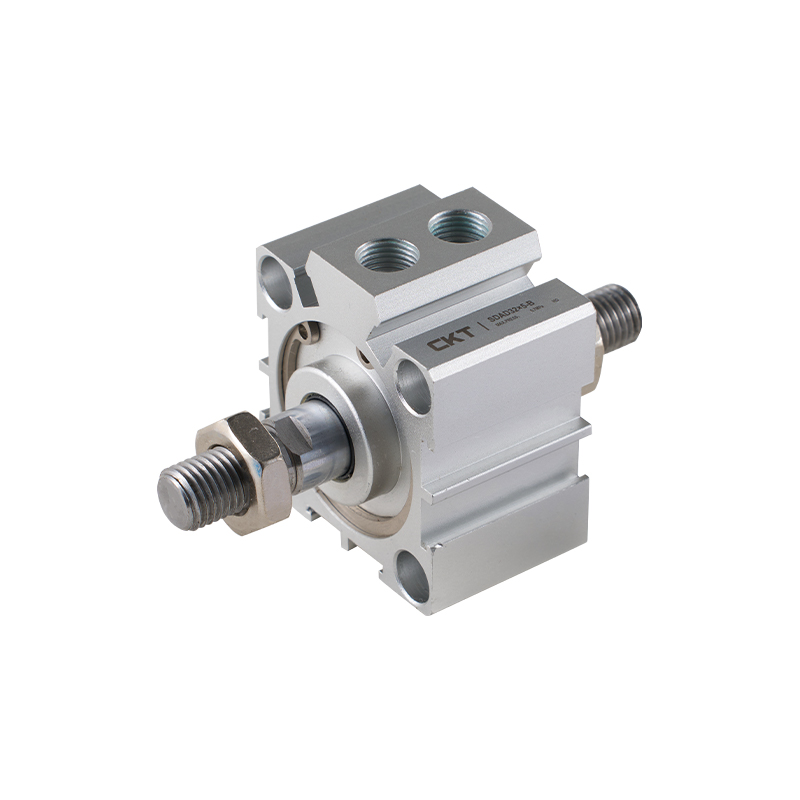

SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri

SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri on kompakti pneumaattinen toimilaite, jossa on ohut laatikkomainen rakenne ja integroitu kaksoismännänvarren ohjausmekanismi. Se saavuttaa lineaarisen edestakaisen liikkeen kaksisuuntaisen pneumaattisen käytön avulla. Sen ydinominaisuus on ratkaista jäykät tehovaatimukset rajoitetuissa asennustilan olosuhteissa fyysisen tilan optimoinnin ja erittäin jäykän ohjausrakenteen avulla.

• Erittäin ohut rakennekonsepti
Sylinterin poikkileikkauksen korkeus puristuu merkittävästi ja rakenteellinen syvyys pienenee noin 30-50 % perinteisiin sylintereihin verrattuna. Se soveltuu upotettuun asennukseen tai tiheästi järjestettyihin kohtauksiin, mikä parantaa tehokkaasti laitteiden tilankäyttöä.

• Kaksiakselinen epäkeskinen kuormitusmekanismi
Kaksi rinnakkaista männänvartta muodostavat vääntömomentin vaimennusjärjestelmän, joka kantaa samanaikaisesti säteittäisiä kuormia ja kaatumismomentteja, parantaa päätetehostimen liikevakautta epäkeskisissä kuormitusolosuhteissa ja vähentää männänvarren jumiutumisriskiä.

• Kaksisuuntainen pneumaattinen kaksitoiminen tila
Kaksiporttisen käyttöarkkitehtuurin vakiokonfiguraatio toteuttaa männänvarren kaksisuuntaisen tasaisen voiman ulostulon suunnanvaihtoventtiilin ohjauksen kautta. Sekä eteen- että paluuiskulla on täydet tehot ilman palautusjousta.

• Erittäin jäykkä kiskointegrointi
Ohjausakselissa ja sylinterin rungossa on kiinteä vahvistettu rakenne, ja liikkeen heilahtelua vähentää esikuormituksen välyksen eliminointitekniikka. Lineaarisen ohjaimen jäykkyys on noin 2 kertaa suurempi kuin yksiakselisella sylinterillä, mikä varmistaa toistuvan paikannustarkkuuden ±0,1 mm:n toleranssialueella.

• Modulaarinen sovitinliitäntä
Männänvarren pää on yhteensopiva ISO-standardin kelluvien liitosten kanssa, ja sylinterin rungossa on esiasetettu moniakseliset asennuskierrereiät ja kiskon asennuspinnat. Se tukee ei-standardikokoonpanoja, kuten käänteistä asennusta ja sivulle asennettua asennusta, joka on helppo integroida automaatiomoduuliin.

• Dynaaminen vasteoptimointi
Pieni ontelorakenne lyhentää ilmavirran täyttö- ja purkupolkua ja toimii yhteistyössä pienikitkaisten tiivistyskomponenttien kanssa saavuttaakseen täyden iskun toiminta-ajan hallinnan alueella 0,1-0,3 sekuntia (riippuen iskun spesifikaatiosta), mikä täyttää keskinopean ja suuren lyönnin vaatimukset.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：SDAJ-sarjan ohut säädettävä iskusylinteri
SEURAAVA：SDA-sarjan ohut sylinteri

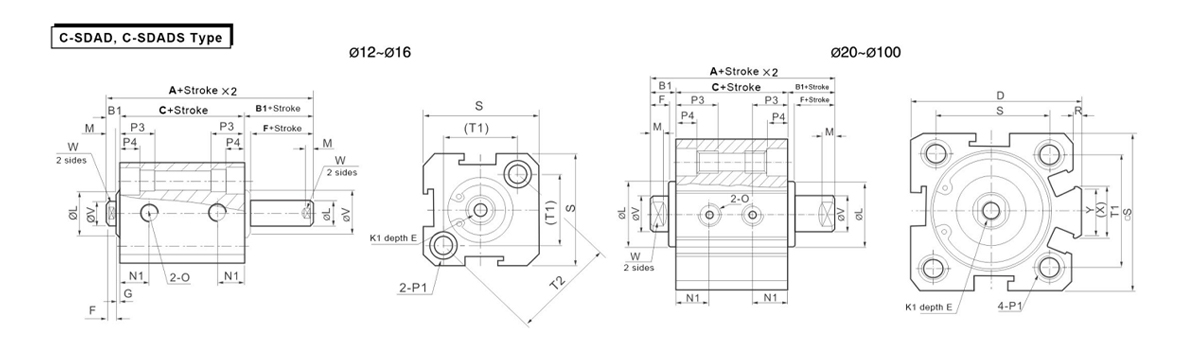

  • Lomake Ilman automaattikytkintä Automaattisen kytkimen kanssa B1 D Aivohalvaus ≤10 Aivohalvaus>10 F G K1 L M N1
    Poran koko/symboli A C A C E S = 5 S>5
    12 27 17 37 27 5 - 6 4 1 M3 × 0,5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 8 (6,5, kun veto on 5) 4 1.5 M4 × 0,7 13 3 7.5
    25 33 21 43 31 6 42 10 (7, kun veto on 5) 4 2 M5 × 0,8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 M6 × 1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 M8 × 1,25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 M10×1,5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 M10×1,5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 M14 × 1,5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 M18 × 1,5 55 4 16 20.5
    Poran koko/symboli 0 P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Molemmat puolet:φ10 kierre M8 × 1,25 läpimenevä reikä:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Molemmat puolet:φ14 kierre M12 × 1,75 läpimenevä reikä:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Molemmat puolet:φ17,5 kierre M14x2 läpimenevä reikä:φ11,3 30 13 10 114 90 - 32 27 35 26
