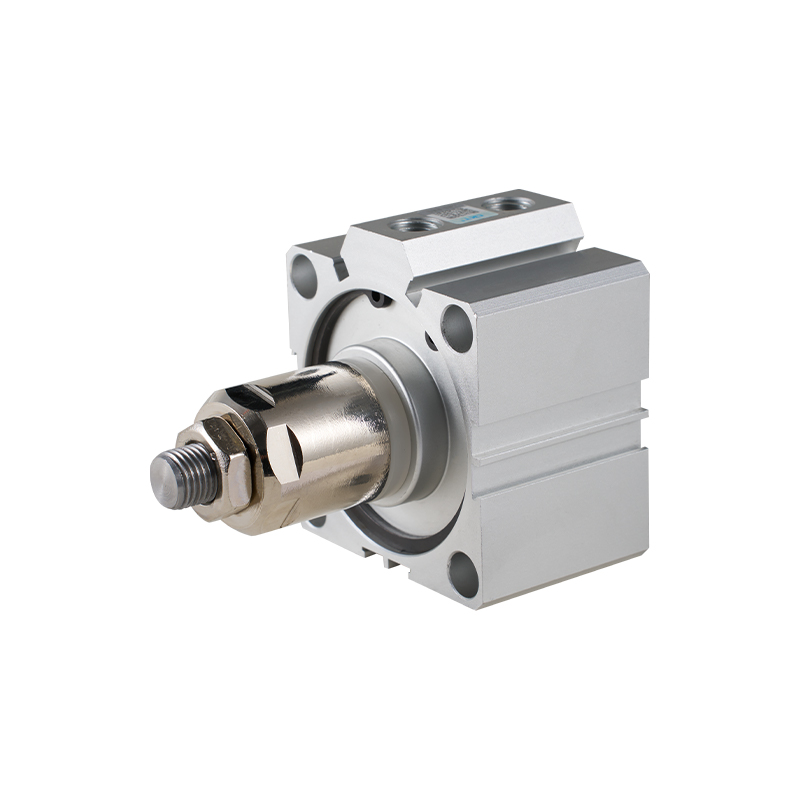

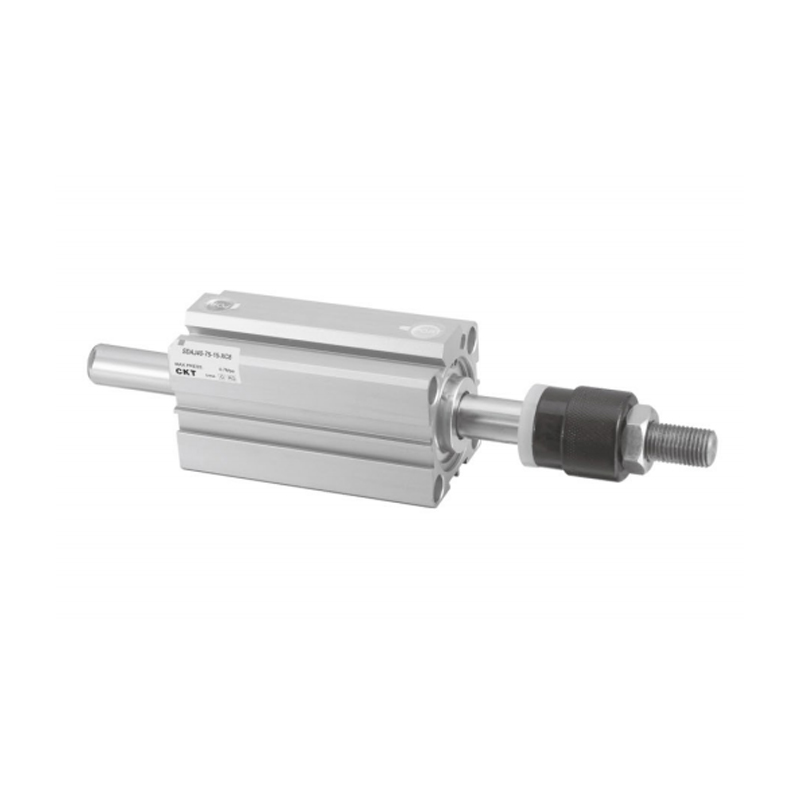

SDAJ-sarjan ohut säädettävä iskusylinteri

SDAJ-sarjan ohut säädettävä sylinteri on kompakti ohut sylinteri. Sen ydinominaisuus on integroitu iskunsäätötoiminto. Samalla kun se varmistaa perussylinterin rungon matalan profiilin, se tarjoaa mahdollisuuden asettaa joustavasti männän varren lopullinen asento ulos- tai taaksepäin, optimoi laitteiston sijoittelutilan ja parantaa liikkeenohjauksen mukautuvuutta.

1. Kompakti ja ohut muotoilu: Rakenteen kokonaiskorkeus on huomattavasti pienempi kuin perinteisillä sylintereillä, mikä säästää tehokkaasti aksiaalista asennustilaa. Soveltuu erityisesti pienikokoisiin automaatiolaitteisiin tai rajoitetun tilan laiteasetteluun.

2. Sisäänrakennettu iskunsäätömekanismi: Iskun säätö on yleensä suunniteltu sylinterin rungon päätykanteen. Männänvarren pääteasentoa voidaan säätää portaattomasti tai osissa yksinkertaisilla toimenpiteillä (kuten säätöpulttia tai vastaavaa rakennetta kiertämällä) tarkan iskun asemoinnin tarpeisiin erilaisissa työolosuhteissa.

3. Mukautuva säätöalue: Se mahdollistaa sylinterin vakioiskun pienentämisen tietyllä alueella (erityinen alue vaihtelee mallin ja teknisten tietojen mukaan), mikä lisää sylinterin mukautuvuutta ja joustavuutta erilaisiin sovelluksiin.

4. Iskunasetuksen vakaus: Iskunsäätömekanismissa on lukitustoiminto, joka varmistaa, että sylinterin työjaksossa asetettu iskun arvo on vakaa ja luotettava, välttäen tekijöiden, kuten tärinän, aiheuttamaa asennon poikkeamaa.

5. Ydinsuorituskyvyn ylläpitäminen: Samalla kun saavutetaan ohuus ja säädettävä isku, tämä sylinterisarja säilyttää edelleen standardisylintereiden ydinominaisuudet, kuten peruslähtövoiman, käyttönopeuden ja käyttöiän.

Tyypilliset sovellusskenaariot: Käytetään yleisesti tilanteissa, joissa lopullista asentoa on säädettävä tarkasti ja asennustilaa on rajoitetusti, kuten materiaalin sijoittelu, työkappaleen kiinnitys ja vapautus, pysäytyslaitteet, tarkkuuskokoonpano, pienet automaatioyksiköt jne., jotka tarjoavat avainkäyttötukea kompakteille automaatioratkaisuille.

Sähköposti: manager@cktworld.com
Lataa
EDELLINEN：SDAT-sarjan ohut moniasentoinen sylinteri
SEURAAVA：SDAD-sarjan ohut kaksiakselinen kaksitoiminen sylinteri

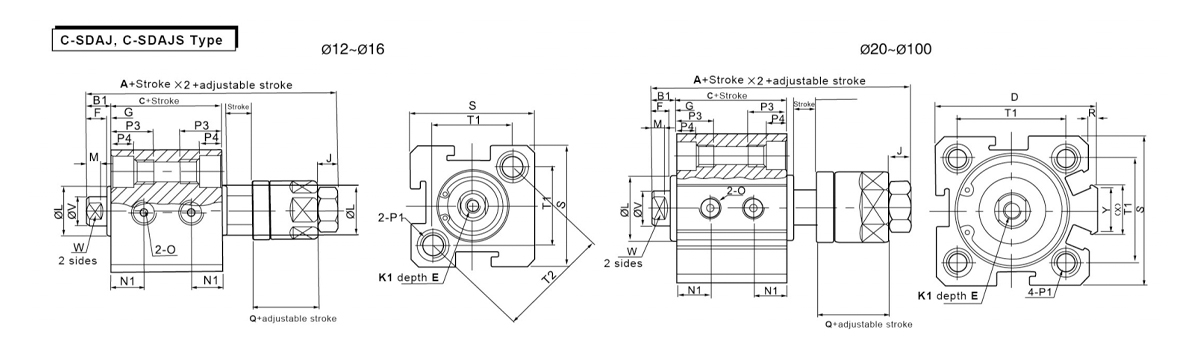

  • Lomake Ilman automaattista vaihtoa Automaattisen vaihdon avulla B1 D E F G J K1 L M N1
    Reiän koko/symboli A C A C Aivohalvaus ≤10 Aivohalvaus>10 S = 5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3 × 0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3 × 0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6,5, kun veto on 5) 4 1.5 5 M4 × 0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10 (7, kun veto on 5) 4 2 6 M5 × 0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6 × 1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8 × 1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14 × 1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18 × 1,5 $ $ 55 4 16 20.5

  • Lomake Ilman Auto Vaihda kanssa Auto Vaihda B1 D E F G J K1 L M N1
    Poraus Koko/ Symboli A C A C Aivohalvaus ≤10 Aivohalvaus>10 S = 5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3 × 0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3 × 0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8 (6,5, kun veto on 5) 4 1.5 5 M4 × 0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10 (7, kun veto on 5) 4 2 6 M5 × 0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6 × 1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8 × 1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14 × 1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18 × 1,5 55 4 16 20.5
    Poran koko/symboli O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5 × 0,8 Molemmat puolet: 中 6,5 kierre M5 × 0,8 läpimenevä reikä: φ4,2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Molemmat puolet:φ6,5 kierre M5 × 0,8 läpimenevä reikä:φ4,2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Molemmat puolet:φ8.2 kierre M6 × 1.0 läpimenevä reikä:φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Molemmat puolet:φ10 kierre M8 × 1,25 läpimenevä reikä:φ6,5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Molemmat puolet: φ11 kierre M8 × 1,25 läpimenevä reikä: φ6,5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Molemmat puolet:φ14 kierre M12 × 1,75 läpimenevä reikä:φ9,2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Molemmat puolet:φ17,5 kierre M14 × 2 läpimenevä reikä:φ11,3 30 13 23 10 114 90 - 32 27 35 26
