Mikä on ilmatoimilaitteen sylinteri ja miten se toimii?
An ilmatoimilaitteen sylinteri -tunnetaan laajalti pneumaattisena sylinterinä tai ilmasylinterinä - on mekaaninen laite, joka muuntaa paineilmaenergian lineaariseksi tai pyöriväksi mekaaniseksi liikkeeksi. Teollisessa käytännössä se on yksi laajimmin käytetyistä käyttöteknologioista: Grand View Researchin (2023) arvioiden mukaan globaalit pneumaattisten sylinterien markkinat ovat noin 14,7 miljardia dollaria , jonka ennustettu CAGR on 5,2 % vuoteen 2030 mennessä, mikä johtuu automaatiosta, pakkauksista ja autoteollisuudesta.
Pohjimmiltaan ilmasylinteri toimii yksinkertaisella periaatteella. Paineilmaa – tyypillisesti 60–150 PSI (4–10 baaria) teollisissa sovelluksissa – johdetaan sylinterimäisen reiän toiseen tai molempiin kammioihin työntäen mäntä-varsikokoonpanoa lineaarista reittiä pitkin. Kun ilmansyöttö kytketään (suuntasäätöventtiilin kautta), mäntä kääntyy. Tuloksena on toistettava, nopea ja voimalla ohjattava lineaarinen liike ilman sähkömoottoreiden tai hydraulipumppujen monimutkaisuutta.
Tämä artikkeli kattaa kaikki ilmatoimilaitteen sylinterin käytännön mitat: tyypit, voimalaskelmat, valintakriteerit, asennuskokoonpanot, huoltoaikataulut ja todelliset sovellusesimerkit eri toimialoilla. Olitpa hankkimassa ensimmäistä ilmasylinteriäsi tai optimoimassa olemassa olevaa pneumaattista järjestelmää, tässä olevat tekniset tiedot antavat sinulle suoran polun oikeaan päätökseen.
Ilmatoimilaitteen sylinterityypit: täydellinen luokitus
Ilmasylintereiden erilaisten kokoonpanojen ymmärtäminen on ensimmäinen askel oikeaan valintaan. Jokainen tyyppi käsittelee eri liikevaatimusta, voimaprofiilia ja tilarajoitusta.
Yksitoiminen ilmasylinteri
Käyttää paineilmaa männänvarren pidentämiseen yhteen suuntaan; palautusjousi (tai painovoima) vetää sen sisään. Yleinen kiristys-, leimaus- ja jousipalautteisten venttiilien toiminnassa. Porauskoot vaihtelevat tyypillisesti 10 mm - 320 mm. Koska vain yksi portti tarvitsee ilmaa, putkityö on yksinkertaisempaa, mutta palautusjousi vähentää käyttökelpoista iskunpituutta ja nettotyöntövoimaa.
Kaksitoiminen ilmasylinteri
Ilmaa syötetään vuorotellen männän molemmille puolille, mikä tuottaa voimakasta liikettä molempiin suuntiin. Tämä on yleisin ilmatoimilaitteen sylinterityyppi nykyaikaisessa automaatiossa. Täysi iskuvoima on saatavilla sekä ulos- että sisäänvetosuuntaan, ja iskunpituudet voivat olla hyvin pitkiä (jopa 3 000 mm tai enemmän vakiomalleissa). Syöttöpaine: 0,05–1,0 MPa (standardi ISO 6431).
Tankoton ilmasylinteri
Mäntä kulkee uritetun tai magneettisesti kytketyn putken sisällä liikuttaen ulkoista vaunua ilman ulkonevaa tankoa. Tämä rakenne säästää asennustilaa – kriittinen pitkäiskusovelluksissa, joissa tavanomainen sauva pidentäisi koneen kuorta kaksinkertaisella iskun pituudella. Isompien valmistajien (Festo, SMC, Parker) iskunpituudet 6 000 mm asti ovat vakiona.
Ohjattu (ei pyörivä) ilmasylinteri
Sisältää ulkoiset ohjaustangot tai kaksoisvarret estämään männän pyörimisen ja käsittelemään sivukuormia. Käytetään laajasti poiminta-ja-paikka-, poraus- ja puristussovelluksissa, joissa tarkka kohdistus akselin ulkopuolisella kuormituksella on kriittinen. Saatavana pyöreärunkoisena tai profiilirunkoisena (kompakti) versiona.

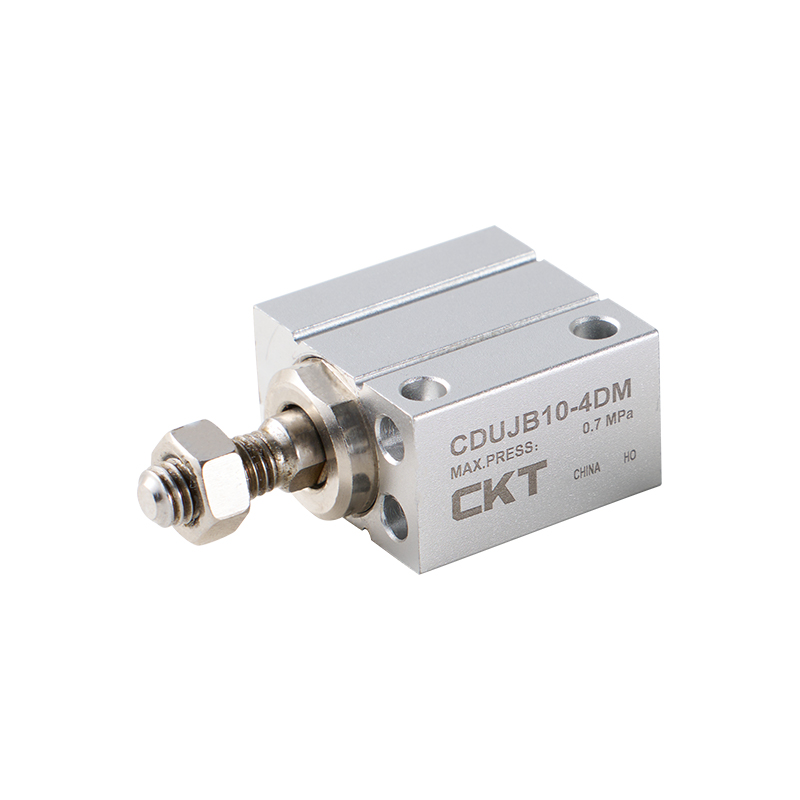

Kompakti / lyhyttahti ilmasylinteri
Suunniteltu asennettavaksi paikkaan, jossa aksiaalinen tila on rajoitettu. Iskunpituudet ovat tyypillisesti 1–50 mm. Pyöreä runko tai profiilirunkorakenne. Suosittu puolijohteiden käsittelyssä, lääketieteellisissä laitteissa ja pienissä tarttujamekanismeissa. Esimerkki: SMC CQ2 -sarja tarjoaa reiän 12–100 mm iskunpituudella 5–100 mm vain 27 mm korkeassa profiilikotelossa.
Pyörivä ilmatoimilaite
Muuntaa paineilman määrätyksi pyöriväksi ulostulokulmaksi (tyypillisesti 90°, 180° tai 270°). Hammastanko- tai siipimallit ovat yleisiä. Käytetään neljänneskierrosventtiilin ohjaukseen, osien suuntaamiseen ja oven lukitsemiseen. Vääntömomentti 0,6 MPa:lla vaihtelee välillä 0,5 N·m (pieni siipityyppi) yli 5 000 N·m (suuri hammastanko teollisuusventtiiliautomaatioon).
Tandem-ilmasylinteri
Kaksi mäntää yhdellä varrella, jotka toimivat sarjassa samassa reiässä. Lähtötyöntövoima on noin kaksinkertainen verrattuna yhteen mäntään samalla reiän koolla ja paineella, samalla kun reiän halkaisija pidetään pienenä. Käytetään missä tarvitaan suurta voimaa kompaktissa reiässä – yleistä jarrujärjestelmissä ja voimakkaassa kiinnityksessä.
Palje / Kalvoilmatoimilaite
Käyttää joustavaa kumia tai elastomeerielementtiä kovan männän sijaan. Lähes nolla kitka, erittäin lyhyet iskut (1–25 mm) ja korkea herkkyys tekevät niistä ihanteellisia prosessinsäätöventtiileihin, tärinän eristämiseen ja tarkkuuteen. Ei "sylinteri" perinteisessä merkityksessä, vaan kuuluu laajempaan ilmatoimilaitteiden kategoriaan.
Ilmasylinteri Voimalaskutoimitukset: Kaavat, joita todella tarvitset
Ilmatoimilaitteen sylinterin valitseminen ilman voimantuoton tarkistamista johtaa ali- tai ylikokoisiin komponentteihin. Laskelmat ovat yksinkertaisia, kun ymmärrät geometrian.
Extend Force (täysi porauspuoli)
F_extend = (π / 4) × D² × P
Missä D = reiän halkaisija (m), P = syöttöpaine (Pa). Esimerkki: 63 mm:n reikä 0,6 MPa:lla → F = 0,7854 × (0,063)² × 600 000 = 1 868 N (≈ 190 kgf) .
Vetovoima (tangon puoli)
F_retract = (π / 4) × (D² − d²) × P
Missä d = tangon halkaisija (m). Sama 63 mm:n reikä 20 mm:n tangolla: F = 0,7854 × (0,063² − 0,020²) × 600 000 = 1 680 N . Tangon puoleinen pinta-ala on aina pienempi, joten sisäänvetovoima on aina pienempi kuin ulosvetovoima.
Tehokas (kuormitus)voima tehokkuuskertoimella
Todelliset tiivisteen kitka- ja voiteluhäviöt vähentävät teoreettista voimaa noin 10–15 %. Käytä kuormituskerrointa 0,7–0,8 (joissakin viitteissä käytetään 0,5:tä vaakasuorassa ajossa, Feston Pneumatic Handbook, 5. painos).
F_tehokas = F_teoreettinen × η (η ≈ 0,7–0,8)
| Bore Dia. (mm) | 0,4 MPa (N) | 0,6 MPa (N) | 0,8 MPa (N) | 1,0 MPa (N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1,178 | 1,571 | 1,963 |
| 63 | 1,245 | 1,868 | 2,491 | 3,117 |
| 80 | 2,011 | 3,016 | 4,021 | 5,027 |
| 100 | 3,142 | 4,712 | 6,283 | 7,854 |
| 125 | 4,909 | 7,363 | 9,817 | 12,272 |
| 160 | 8,042 | 12,063 | 16,085 | 20,106 |
Ilmankulutuslaskenta
Kompressorin ja ilmankäsittelylaitteiston mitoituksen kannalta on tärkeää tietää, kuinka paljon paineilmaa sylinteri kuluttaa sykliä kohden.
Q (L/sykli) = [(π/4) × D² × L × (P_mittari P_atm)] / P_atm
Missä L = isku (m), P_anturi = ylipaine (Pa), P_atm = 101 325 Pa. 63 mm:n reikä, 200 mm:n iskunpituus, 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600 000 × 0,2 × (600 000 10)) 2,7 l per yksi veto (viitattu Festo Pneumatics Workbookista, v5.0).
Oikean ilmatoimilaitteen sylinterin valinta: 8 kriittistä parametria
Väärä ilmasylinterivalinta johtaa ennenaikaiseen tiivisteen rikkoutumiseen, riittämättömään työntövoimaan tai liialliseen energiankulutukseen. Käy läpi jokainen alla oleva parametri ennen mallin määrittämistä.
01
Vaadittu lähtövoima
Laske tarvittava teoreettinen voima (katso yllä olevat kaavat) ja jaa sitten hyötysuhdekertoimella (0,7–0,8). Lisää 25–50 %:n turvamarginaali dynaamisille kuormituksille. Tuloksena oleva arvo määrittää minimireiän koon käyttöpaineellasi.
02
Iskun pituus
Mittaa tarvittava matkaetäisyys huolellisesti. Pidemmät vedot vaativat tangon nurjahdusanalyysin – käytä Eulerin pylväskaavaa tai valmistajan toimittamia kuormituskaavioita. Nyrkkisääntönä on, että iskut, jotka ylittävät 10 kertaa tangon halkaisijan, vaativat ohjatun sylinterin tai ulkoisen ohjauskiskon estämään tangon taipumisen sivukuormituksen alaisena.
03
Käyttöpainealue
Useimmat vakioilmasylinterit toimivat välillä 0,05-1,0 MPa. Pienemmillä ja pienikokoisilla sylintereillä voi olla alhaisemmat maksimipainearvot (0,7 MPa). Korkeapaineisia versioita on saatavana 1,5–2,0 MPa sovelluksiin, mutta ne edellyttävät yhteensopivia tiivisteitä ja venttiilikomponentteja.
04
Nopeusvaatimukset
Pneumaattisen sylinterin nopeutta ohjataan ensisijaisesti virtaussäätimillä (meter-in tai meter-out). Mittarin poiston ohjaus (pakokaasun kuristus) on vakiona tasaiselle liikkeelle useimmissa sovelluksissa. Tyypilliset saavutettavat nopeudet: 50–1 500 mm/s riippuen reiän koosta, iskusta ja venttiilin virtausnopeudesta (Cv-arvo). Erittäin suuret kierrosnopeudet (yli 2 jaksoa/sekunti) vaativat suuren virtauksen suuntaventtiilejä ja vaimennusta.
05
Asennuskokoonpano
ISO 15552 määrittelee standardikiinnitystavat. Yleiset vaihtoehdot: jalkakiinnitys (MF2), laippakiinnitys (FF, MF), nivelkiinnitys (MT), haarukka (CC) ja nokka/tangon pään nivel (CA). Valitse kuormitussuunnan, kohdistustoleranssin ja käytettävissä olevan koneen rakenteen perusteella.
06
Ympäristöolosuhteet
Vakioilmasylintereissä käytetään NBR-tiivisteitä (nitriili), jotka on mitoitettu lämpötilaan -20 °C – 80 °C. Määritä elintarvike-/juoma- tai lääkeympäristöille FDA-yhteensopivat tiivisteet ja ruostumattomasta teräksestä valmistettu tynnyri. Käytä korkean lämpötilan prosesseissa (200 °C asti) FKM (Viton) tiivisteitä ja alumiini- tai ruostumattomia runkoja. Syövyttävät ympäristöt saattavat vaatia sähkötöntä nikkelipinnoitusta tai täyttä ruostumatonta 316-rakennetta.
07
Pehmustevaatimukset
Iskun loppupehmusteet hidastavat mäntää ennen kuin se koskettaa päätykantta, mikä vähentää iskua ja melua. Säädettävät neulapehmusteet ovat vakiona useimmissa ISO-sylintereissä 32 mm:n rei'istä ylöspäin. Erittäin nopeille kierroksille tai raskaille kuormille voidaan tarvita ulkoisia hydraulisia iskunvaimentimia sisäänrakennettujen tyynyjen lisäksi.
08
Sijainnin tunnistus
Useimmissa nykyaikaisissa ilmasylintereissä on T-ura tai lohenpyrstöura magneettisia kieli- tai puolijohde- (Hall-ilmiö) -antureille. Anturit havaitsevat mäntämagneetin piipun seinämän läpi ilman fyysistä kosketusta. Vasteaika: solid-state-anturit reagoivat alle 1 ms:ssa; Reed-kytkimet 3–5 ms:ssa. Valitse puolijohde nopeaan tai pölyiseen ympäristöön.
Ilmasylinterisovellukset keskeisillä teollisuudenaloilla
Ilmatoimilaitteen sylinteriä käytetään käytännössä kaikilla automatisoiduilla tuotantosektoreilla. Seuraavat esimerkit havainnollistavat, missä ja miten ne tuottavat todellista prosessiarvoa.
Autojen valmistus
Hitsauskiinnittimen kiinnitys, ovipaneelin puristus, istuimen kiskojen testaus ja moottorikokoonpanon sijoittelu. Tyypillinen runko-valkoinen hitsauskenno käyttää 60–120 ilmasylinteriä asemaa kohti. Yleisimmät porauskoot 32–100 mm, iskut 25–300 mm. Jaksonopeudet ovat 15–20 minuutissa suurivolyymeilla leimauslinjoilla (lähde: Bosch Rexroth Pneumatics Handbook).
Ruoka- ja juomapakkaukset
Täyttösuuttimen käyttö, korkin puristus, etiketöinti, tuotteen hylkäysportit ja kuljetinvaimentimet. Ruostumattomasta teräksestä tai anodisoidusta alumiinista valmistetut ilmasylinterit, joissa on FDA-yhteensopivia tiivisteitä, vaaditaan pesuvyöhykkeille. Parkerin SIDA ruostumaton sarja ja SMC:n CG5 clean -sarja ovat yleisiä valintoja. Käyttönopeudet pakkauksissa vaativat tyypillisesti 100–500 mm/s korkealla toistettavuudella.
Puolijohde ja elektroniikka
Kiekkojen käsittely, anturin sijoittelu, komponenttien asettaminen ja PCB-testauslaitteet. Tässä käytetään pienikokoisia ilmasylintereitä (reikä 6–16 mm), joissa on puhdastiloihin sopivia materiaaleja (sinkittömiä voiteluaineita, erikoistiivisteitä, vähähiukkaspäästöjä). SMC:n CJP-, CJ2- ja Feston ADVU-kompaktisarjat hallitsevat tätä segmenttiä.
Farmaseuttiset / lääkinnälliset laitteet
Tabletin puristus, läpipainopakkaus, ruiskun täyttö ja steriili kokoonpano. ISO luokan 5 puhdastilasovellukset vaativat sylintereitä, joissa on sähköstaattista sähköä poistavaa pinnoitetta, PTFE-voideltuja tiivisteitä ja jäljitettäviä materiaalisertifikaatteja. Jakson käyttöikä ylittää usein 50 miljoonaa sykliä.
Logistiikka ja varastointi
Vaihtovarret kuljettimien lajittelulaitteissa, porttitoimilaitteet automaattisissa varastojärjestelmissä ja pakettipysähdyksissä. Isoreikäiset (100–200 mm) pitkäiskut (300–600 mm) kestävät raskaita yksikkökuormia. Sauvattomat sylinterit ovat erityisen käytännöllisiä vaakasuoraan siirtolasiin kompakteissa lajittelujärjestelmissä.
Öljy-, kaasu- ja prosessiteollisuus
Neljänneskierrokset pyörivät ilmatoimilaitteet putkilinjan palloventtiilien ohjaukseen; lineaariset ilmasylinterit hätäpysäytystoimilaitteisiin (ESD). Ruostumaton rakenne ATEX/IECEx-luokitelluilla solenoidiventtiileillä. Vikaturvalliset jousipalautteiset versiot takaavat venttiilin sulkeutumisen ilmahäviön yhteydessä – kriittinen prosessiturvallisuuden kannalta.
Ilmasylinteri vs. hydraulinen vs. sähkötoimilaite: kumpi valita?
Pneumaattisten, hydraulisten ja sähköisten toimilaitteiden valinta riippuu voimavaatimuksista, tarkkuustarpeista, energiakustannuksista ja asennusympäristöstä. Alla olevassa taulukossa on yhteenveto tärkeimmistä eroista suunnittelun näkökulmasta.
| Parametri | Ilmasylinteri (Pneumatic) | Hydraulisylinteri | Sähkötoimilaite |
|---|---|---|---|
| Tyypillinen voimaalue | 10 N – 100 kN | 500 N – 10 MN | 1 N – 50 kN |
| Paikannustarkkuus | Vain päätteet (± 0,05–0,5 mm antureilla) | Keskitaso (servohydraulinen: ± 0,01 mm) | Korkea (± 0,001–0,01 mm) |
| Nopeus | Erittäin nopea (tyypillisesti jopa 3 m/s) | Kohtalainen (0,01–0,5 m/s) | Nopea (sovelluskohtainen) |
| Energiatehokkuus | Matala (15–30 % järjestelmän tehokkuus) | kohtalainen (40–60 %) | Korkea (70–90 %) |
| Alkukustannukset | Matala | Korkea (pumppu, säiliö, venttiilit) | Keski-korkea |
| Huollon monimutkaisuus | Matala (FRL unit service) | Korkea (neste, tiivisteet, vuodot) | Matala–Medium |
| Puhdashuoneen soveltuvuus | Kyllä (erikoistiivisteillä) | Ei (öljyn saastumisriski) | Kyllä |
| Räjähdysvaaralliset ympäristöt | Kyllä (intrinsically safe) | Kyllä (with care) | Vaatii ATEX-luokitellun moottorin |
Alarivi: Valitse ilmasylinterit, kun tarvitset nopeaa, toistettavaa, pisteestä pisteeseen liikettä kohtalaisilla voimilla laitoksessa, jossa on jo paineilmainfrastruktuuri. Valitse sähköinen, kun tarkka paikannus on kriittinen. Valitse hydrauliikka vain silloin, kun voimat ylittävät sen, mitä pneumatiikka voi saavuttaa käytännöllisessä porauskoossa.
Ilmankäsittely: Miksi FRL-yksiköt eivät ole valinnaisia ilmasylintereissä
Tyypillisestä teollisuuskompressorista tuleva paineilma sisältää kosteutta, öljyaerosoleja, putkikiveä ja hiukkasia. Suodattamattoman ilman syöttäminen suoraan ilmatoimilaitteen sylinteriin on yleisin yksittäinen syy ennenaikaiseen tiivisteen rikkoutumiseen ja porauksen korroosioon. FRL-yksikkö (Suodata-Säädin-Lubricator), joka on sijoitettu jokaisen sylinteripiirin ylävirtaan, ei ole neuvoteltavissa.
Filter
Poistaa hiukkaset ja vesikondensaatin paineilmavirrasta. Vakiosuodattimet käyttävät 5–40 mikronin elementtiluokitusta. Herkille sylintereille (pieni reikä, pehmeät tiivisteet) suositellaan 5 mikronin koalessoivaa suodatinta. Vaihda elementit, kun paine-ero ylittää 0,05 MPa tai valmistajan aikataulun mukaan (tyypillisesti 6 kuukauden välein).
Ilman kosteus 0,6 MPa:ssa ja 20 °C:ssa: enintään 22 g/m³ . Kun tämä ilma laajenee sylinterissä, se voi kerääntyä vettä porauksen seinämään aiheuttaen ruostetta ja NBR-tiivisteen turpoamista viikkojen kuluessa ilman suodatinta.
Regulator
Asettaa ja ylläpitää alavirran työpainetta syöttöpaineen vaihteluista riippumatta. Käytä tarkkuussäädintä (tarkkuus ±0,01 MPa) voimakriittisissä sovelluksissa. Yleiskäyttöiset säätimet ylläpitävät ±0,05 MPa:a. Älä koskaan aseta käyttöpainetta korkeammaksi kuin sylinterin suurin nimellispaine – useimmat standardi alumiinisylinterit ovat 1,0 MPa; Jotkut kompaktit tyypit 0,7 MPa:iin.
Voitelulaite (valinnainen)
Tuo hienon öljysumun ilmavirtaan voitelemaan sylinterin tiivisteitä ja porausta. Useimmat suurten valmistajien (SMC, Festo, Parker) nykyaikaiset ilmasylinterit käyttävät kuitenkin esivoideltuja, pitkäikäisiä tiivisteitä ja ne on suunniteltu toimimaan ilman voitelulaitetta. Voiteluaineen lisääminen tällaisiin sylintereihin on hyväksyttävää, mutta ei pakollista – ja poistaa mahdollisuuden käyttää voiteluainetta. Jos käytetään voitelulaitetta, ISO VG 32 -turbiiniöljy tai vastaava on vakiona. Älä koskaan käytä rasvatyyppisiä voiteluaineita sumuvoitelulaitteessa.
Suositeltu ilmanlaatustandardi ilmasylintereille
ISO 8573-1:2010 määrittelee paineilman laatuluokat. Tavallisille pneumaattisille sylintereille, ISO 8573-1 Luokka 5.4.5 on yleensä riittävä: hiukkaskoko 40 µm asti, painekastepiste alle 7°C, öljypitoisuus alle 25 mg/m³. Puhdastila- ja elintarvikekäyttöisten kaasupullojen osalta kohdeluokka 1.2.1.
Ilmasylinterien huolto: aikataulut, tarkastuspisteet ja vianetsintä
Oikein huollettu ilmatoimilaitteen sylinteri voi saavuttaa 50-100 miljoonaa sykliä ennen isompaa remonttia. Laiminlyötyjä sylintereitä epäonnistuu alle 5 miljoonassa. Ero on systemaattisessa kunnossapidossa ja varhaisessa vian havaitsemisessa.
Säännöllinen huoltoaikataulu
| Intervalli | Tehtävä | Hyväksymiskriteeri |
|---|---|---|
| Päivittäin | Tarkista silmämääräisesti ilmavuotoja, tankotiivisteen öljykalvo ja suodattimen kondenssiveden poisto | Ei näkyviä vuotoja; ohut öljykalvo sauvassa (jos voideltu); viemäri ei ole täynnä |
| viikoittain | Tarkista FRL-voitelulaitteen öljytaso; tarkasta tanko naarmujen ja korroosion varalta | Öljyn taso yli minimimerkin; sauvan pinta sileä, ei kuoppia |
| Kuukausittain | Tarkista kiinnityskiinnittimen vääntömomentti; tarkista tyynyn säätö; puhdista ulkopuolinen varrenpyyhin | Kiinnikkeet määrätyllä vääntömomentilla; ei iskun lopun metallikosketusääniä |
| 6 kuukautta | Vaihda suodatinelementti; mittaa sauvan loppuminen kellonäytöllä; tarkista anturin toiminta | Suodatinelementin paine-ero alle 0,05 MPa; poisto alle 0,1 mm/100 mm |
| Vuosittaiset / 10M jaksot | Täysi tiivistesarjan vaihto; reiän tarkastus; voitele männän ja varren tiivisteet uudelleen | Poran pintakäsittely Ra ≤ 0,8 µm; ei pisteytystä; kaikki tiivisteet vaihdettu OEM-sarjaan |
Yleiset viat ja syyt
- Ilmavuoto tangon tiivisteestä: Kulunut tai lohkeileva sauvan tiivistehuuli. Tarkasta sauvan pinta naarmujen varalta – jopa 50 mikronin ura aiheuttaa kroonisen vuodon. Vaihda tiiviste ja viimeistele tai vaihda tanko.
- Hidas tai epäsäännöllinen laajennus: Tukkeutunut virtauksen ohjaus, likaantunut männän tiiviste tai riittämätön syöttöpaine. Katkaise yhteys kuormituksesta ja testaa vapaakäyntinopeutta – jos normaalia, ongelma liittyy kuormitukseen tai mekaaniseen sitomiseen.
- Sylinteri ei vedä sisään: Viallinen suunnansäätöventtiili (ei kytkeydy sisäänvetoporttiin), kuorman vastapaine ylittää sisäänvetovoiman tai mäntä juuttunut. Tarkista venttiili ensin sähköisesti.
- Liiallinen iskun lopun iskumelu: Pehmusteen neula kierretty liian pitkälle (yli auki). Säädä neulaa pienin askelin, kunnes iskuääni lakkaa. Ylisäädetyt tyynyt sitovat ilmaa ja aiheuttavat voiman menetyksen iskun lopussa.
- Sisäinen vuoto (ilman ohitusmäntä): Kulunut männän tiiviste. Havaitse irrottamalla yksi portti ilmakehään – jos ilma puhaltaa läpi ja toinen aukko on paineistettu, männän tiiviste ohittaa. Vaatii purkamisen ja tiivisteen vaihdon.
- Tangon korroosio: Kosteus ilmansyötössä yhdistettynä ilman voitelua. Päivitä koalesoivaan suodattimeen ja tarkista kastepiste. Lyhytaikainen: levitä ohut kerros VG32-öljyä manuaalisesti sauvaan viikoittain, kunnes ilmanlaatuongelma on ratkaistu.
Tärkeimmät kansainväliset standardit ilmatoimilaitteen sylintereille
Pneumaattisten sylintereiden standardointi varmistaa valmistajien keskinäisen vaihdettavuuden, yksinkertaistaa varaosien hallintaa ja määrittelee vähimmäislaaturajat. Alla olevat standardit ovat suosituimpia globaaleissa hankinnoissa ja suunnittelussa.
ISO 6431
Hallitseva maailmanlaajuinen standardi pyöreärunkoisille pneumaattisille sylintereille. Määrittää porauskoot (8–320 mm), iskunvälit, liitännän mitat (portit, asennusreiät, tangon päiden kierteet) ja testipaineet. Useimmat Feston, SMC:n, Parkerin, Bimban ja Aventicsin merkkisylinterit ovat tämän standardin mukaisia, mikä mahdollistaa todellisen merkkien välisen mittojen vaihdettavuuden.
ISO 15552
Laajentaa ISO 6431 -standardin profiilirunkoisiin (raidetankotyyppisiin) sylintereihin, jotka tarjoavat asennustarvikkeita, jotka ovat vaihdettavissa kaikkien vaatimustenmukaisten valmistajien kesken. Porauskoot 32-320 mm. Yleisimmin käytetty standardi yleisille teollisuusautomaatio sylintereille maailmanlaajuisesti.
ISO 21287
Kattaa kompaktit sylinterit, joiden reikäkoot ovat 8–100 mm ja joiden kokonaispituus on pienempi. Vastaa kasvavaan tarpeeseen tilaa säästävien toimilaitteiden nykyaikaisessa konesuunnittelussa tinkimättä vaihdettavuudesta.
ISO 4414
Pneumaattisten järjestelmien turvallisuuskäytäntö, joka kattaa suunnittelun, asennuksen ja huoltovaatimukset kaikille pneumaattisille laitteille, mukaan lukien ilmasylinterit. Vaatii paineenalennusta, turvallisen työpainemerkinnän ja huollon saavutettavuuden.
NFPA T3.6.7 (Pohjois-Amerikka)
Amerikkalainen vastaava standardi, joka kattaa pneumaattisten sylinterien mitat. NFPA-sylintereillä on hieman erilaiset liitäntä- ja asennusliitännät kuin ISO-sylintereillä – tämä on tärkeää tarkistaa vaihdettaessa komponentteja Pohjois-Amerikassa valmistettuihin koneisiin.
Paineilmakustannusten vähentäminen: Ilmasylinterijärjestelmien energiatehokkuus
Paineilma on yksi kalleimmista energiamuodoista teollisuudessa – Yhdysvaltain energiaministeriö arvioi, että paineilmajärjestelmät vastaavat 24 % teollisuuden moottorikäyttöisestä sähköstä Yhdysvalloissa, ja pelkkä vuoto hukkaa 20–30 % kompressorin tehosta tyypillisessä laitoksessa. Ilmasylinteripiirien optimointi on korkean tuoton harjoitus.
Käytännön energianvähennysstrategiat
- Oikean kokoinen reikä: Ylisuuret sylinterit hukkaavat ilmaa joka syklissä. 100 mm:n reikäinen sylinteri käyttää 4x 50 mm:n reiän ilmaa samalla iskulla. Laske voimavaatimukset uudelleen todellisilla tehokkuuskertoimilla ennen suurten porausten määrittämistä.
- Käytä paineenalennusta sisäänvetoiskussa: Jos sisäänvetokuorma on pienempi kuin jatkokuormitus, syötä sauvan puolta alennetulla paineella käyttämällä toissijaista säädintä. Pelkästään tämä voi vähentää jaksokohtaista ilmankulutusta 15–25 % monissa kaksitoimisissa sovelluksissa.
- Minimoi kuollut tilavuus (putken pituus): Jokainen metri 8 mm:n letkua venttiilin ja sylinterin välillä lisää 50 cm³ kuollutta tilavuutta sykliä kohden. Sijoita suuntasäätöventtiilit mahdollisimman lähelle sylinterin aukkoja – mieluiten alle 300 mm:n etäisyydelle.
- Tarkista ja korjaa vuodot järjestelmällisesti: Ultraäänivuodonilmaisin (esim. Fluke ii900) voi paikantaa halkaisijaltaan jopa 0,1 mm:n vuodot 0,6 MPa:n paineella. 1 mm:n vuoto 0,7 MPa:lla hukkaa noin 1,4 m³/h paineilmaa – 0,02 USD/m³, eli 245 USD/vuosi vuotokohtaa kohti.
- Harkitse ilmaa säästäviä piirejä: Jotkin venttiilin jakotukijärjestelmät mahdollistavat sisäänvetämisiskun poistoilman osittaisen kierrätyksen pidennetyn iskun syöttönä, mikä vähentää kokonaisilmankulutusta jopa 30 % korkean syklin sovelluksissa (lähde: Festo Energy Efficiency in Pneumatic Systems, valkoinen paperi 2022).
Ilmatoimilaitteen sylinterin ostoopas: Mitä on tarkistettava ennen tilaamista
Pneumaattisten sylintereiden hankintapäätökset perustuvat usein hintaan ilman, että tarkastellaan elinkaarikustannuksia. Seuraava tarkistuslista kattaa kriittiset tekniset yksityiskohdat, jotka erottavat kustannustehokkaan spesifikaation tulevasta ylläpidosta.
Vahvista reiän ja iskun mitat
Varmista, että poraus ja isku vastaavat voima- ja liikevaatimuksiasi tehokkuus- ja turvallisuustekijöiden käytön jälkeen. Vahvista tietylle poraukselle käytettävissä oleva enimmäisisku – pidemmät iskut saattavat vaatia erikoistilauksen tai ohjatun version.
Määritä tiivistemateriaali
Oletus-NBR-tiivisteet kattavat useimmat sovellukset. Yli 80°C lämpötiloissa määritä FKM; elintarvikkeiden kosketuksessa määritä EPDM tai PTFE; äärimmäiseen kylmyyteen (alle -20°C) määritä polyuretaani tai silikoni. Tiivistemateriaali on usein konfiguroitavissa tilaushetkellä ilman suurten valmistajien toimitusaikasakkoja.
Tarkista portin koko ja säikeen tyyppi
ISO 6431 -sylintereissä käytetään metrisiä portteja (M5, G1/8, G1/4, G3/8, G1/2). NFPA-sylinterit käyttävät NPT-portteja. Jos laitoksessasi käytetään olemassa olevia NPT-putkijärjestelmiä, väärän kierretyypin määrittäminen tarkoittaa, että jokainen liitin tarvitsee yhteensopimattoman sovittimen – piilokustannukset, jotka kasvavat nopeasti 50 sylinterissä.
Tarkista anturin yhteensopivuus
Jos tarvitset asennontunnistusta, varmista, että sylinterin säiliössä on yhteensopiva kytkimen asennuspaikka (T-ura, C-paikka tai nauhapuristin) ja että valitsemasi anturi (NPN/PNP, 2-lanka/3-johtiminen, DC/AC) vastaa PLC-tulomoduulia. Monet integrointiviiveet johtuvat asennuksen yhteydessä havaitusta anturin ja sylinterin korttipaikan yhteensopimattomuudesta.
Vahvista tyynyn tyyppi
Säädettävät pehmusteet ovat vakiona useimmissa ISO-sylintereissä 32 mm:n rei'istä ylöspäin. Pehmustettomia sylintereitä (NC) on saatavana erittäin nopeisiin lyhyttahtisiin sovelluksiin, joissa ulkoiset iskunvaimentimet käsittelevät iskun loppuhidastusta. Määritä NC vain, jos olet ottanut huomioon hidastuksen järjestelmätasolla.
Harkitse elinkaarikustannuksia, älä yksikköhintaa
Nimettömän ilmasylinterin, jonka hinta on 40 % SMC:n tai vastaavan Feston hinnasta, tiivisteen käyttöikä voi olla 2–5 miljoonaa sykliä verrattuna merkkivaihtoehdon 20–50 miljoonaan. 10 jaksoa/minuuttia käytettäessä tämä tarkoittaa vaihtoa 3–4 kuukauden välein vs. 3–5 vuoden välein. Ota huomioon seisokkien kustannukset, työvoima ja varaosavarasto ennen kuin päätät pelkästään hinnasta.
Usein kysyttyjä kysymyksiä ilmatoimilaitteen sylintereistä
Mitä eroa on ilmasylinterillä ja pneumaattisella sylinterillä?
Toiminnallista eroa ei ole. "Ilmasylinteri", "pneumaattinen sylinteri" ja "ilmatoimilaitteen sylinteri" viittaavat kaikki samaan laitteeseen - mekaaniseen toimilaitteeseen, jota käytetään paineilmalla. "Pneumaattinen sylinteri" on muodollisempi suunnittelutermi; "ilmasylinteriä" käytetään laajalti teollisuuden kunnossapidossa ja hankinnoissa. Molemmat termit esiintyvät vuorotellen SMC:n, Feston, Parkerin ja muiden valmistajien luetteloissa.
Kuinka kauan ilmasylinteri kestää?
Tiivisteen käyttöikä – ensisijainen kuluva osa – vaihtelee 5 miljoonasta syklistä (perusluokan sylinterit, joiden ilmanlaatu on huono) 100 miljoonaan jaksoon (laadukkaat sylinterit puhtaalla, kuivalla ilmalla ja asianmukaisella voitelulla). Tynnyri ja tanko on suunniteltu koneen käyttöikää varten, mikäli ne eivät ole naarmuuntuneet tai syöpyneet. Käytännössä hyvin huolletussa järjestelmässä olevan teollisuusilmasylinterin tulisi toimia 3–7 vuotta ennen tiivisteen vaihtoa tyypillisillä automaatiojaksonopeuksilla 10–30 jaksoa/minuutti. Lähde: Festo Pneumatics Technical Catalogue, 2023.
Millä paineella ilmasylinteriä pitäisi käyttää?
Useimmat vakioilmasylinterit ovat mitoitettu 1,0 MPa:iin (145 PSI). Maksimiarvolla ajaminen ei kuitenkaan ole optimaalista. Energiatehokkain tapa on asettaa paine alimmalle tasolle, joka antaa vaaditun voiman 25 %:n turvamarginaalilla – tyypillisesti 0,4–0,6 MPa useimmissa sovelluksissa. Korkeampi paine lisää energiakustannuksia, nopeuttaa tiivisteiden kulumista ja lisää pakokaasujen melutasoa ilman, että nopeus paranee (nopeutta ohjataan virtausnopeudella, ei paineella).
Voinko käyttää ilmasylinteriä ilman voiteluainetta?
Kyllä, useimpiin nykyaikaisiin sylintereihin. Suuret valmistajat (SMC, Festo, Parker) esivoitelevat sylinterinsä pitkäikäisellä rasvalla ja suunnittelevat ne toimimaan ilman jälkivoitelulaitetta nimellisen käyttöiän ajan, mikäli ilmanlaatu täyttää ISO 8573-1 Class 5 tai paremman. Jos voitelulaite asennetaan voitelemattoman sylinterin sisäänajon jälkeen, älä poista sitä – öljysumu huuhtelee pois tehtaalla levitetyn rasvan ja sylinteri tulee riippuvaiseksi jatkuvasta voitelusta tiivisteen ennenaikaisen kulumisen estämiseksi.
Mikä saa ilmasylinterin varren ulottumaan hitaasti?
Yleisimmät syyt ovat: (1) pakoputken (meter-out) virtauksensäätöventtiili on liian kiinni – avaa se vähitellen; (2) syöttöpaine on alle kuorman vaaditun minimin – tarkista paine sylinterin portista, ei vain FRL:stä; (3) männän tiiviste on kulunut ja ohittaa ilman sisäisesti – testaa paineistamalla kuorman ollessa irti; (4) mutkainen tai alimitoitettu syöttöputki rajoittaa virtausta – 6 mm:n putki rajoittaa virtauksen noin 50 litraan/min vapaata ilmaa 0,6 MPa:lla, mikä ei riitä suurireikäisille sylintereille suurilla nopeuksilla.
Mikä on kaksitoiminen vs. yksitoiminen ilmasylinteri?
Kaksitoiminen ilmasylinteri käyttää paineilmaa männän pyörittämiseen sekä ulos- että sisäänveto-suunnassa antaen täyden hallitun voiman molempiin suuntiin kahdella ilma-aukolla. Yksitoiminen sylinteri käyttää ilmaa vain yhteen suuntaan (yleensä ulottuu) ja luottaa palautusjouseen tai painovoimaan vastakkaiseen suuntaan. Yksitoimiset sylinterit ovat yksinkertaisempia asentaa (yksi portti), mutta ne menettävät jonkin verran iskua jousitilaan eivätkä tarjoa kontrolloitua sisäänvetovoimaa. Kaksitoimiset sylinterit ovat vakiovalinta useimpiin automaatiosovelluksiin.
Kuinka estän ilmasylinterini pyörimisen?
Tavallisissa pyöreärunkoisissa sylintereissä ei ole pyörimisen estoominaisuutta tangossa. Jos sauvan pyöriminen on ongelma, ratkaisut ovat: (1) käytä ulkoista ohjauskiskoa tai ohjaustankokokoonpanoa; (2) määritä ohjattu sylinteri (kaksitankoinen tai profiilirunkotyyppi integroidulla ohjaimella); (3) lisää pyörimisen estävä lisävaruste (tyypillisesti litteä avain tai pyörimisen estävä kaulus, joka on sovitettu sylinterin kierteeseen). SMC:n CQ2- ja Feston ADN-sarjat tarjoavat valinnaisia pyörimisen estoversioita ilman täydellistä ohjattua sylinterin päivitystä.
Onko mahdollista ohjata ilmasylinterin pysäytysasentoa puolivälissä?
Vakiopaineilmasylinterit ovat point-to-point-laitteita – ne pysähtyvät luotettavasti vain päätepysähdyksissä. Keskitahdin pysäytys pneumaattisella sylinterillä on mahdollista 3-asentoisella keskisuljetulla tai keskipakoilman suuntaventtiilillä, mutta asento ei ole toistettavissa ilman kokoonpuristuvuuden vuoksi. Toistettavassa keskiiskun asennossa alan standardi on käyttää joko (a) sähköistä lineaarista toimilaitetta, (b) servo-pneumaattista järjestelmää, jossa on suhteellinen venttiili ja lineaarinen asennon palaute (tarkkuus ±0,1 mm), tai (c) kiinteän asennon pysäytysputkea sylinterissä toisen pysäytysasennon määrittämiseksi.
Mikä on vakioilmasylinterin suurin käytettävissä oleva isku?
Vakioluettelossa olevia ilmasylintereitä on tyypillisesti saatavana suurilta valmistajilta jopa 1 000–2 000 mm iskunpituuksilla. Tämän lisäksi sauvattomat sylinterit laajentavat käytännöllisen iskunpituuden 5 000–6 000 mm:iin (ja mukautetuissa versioissa edelleen). Erittäin pitkille iskuille tavanomaisilla sauvasylintereillä, tangon nurjahdusanalyysi (Eulerin kaava) on pakollinen – pitkä ohut tanko puristuskuormituksella nurjahtaa ennen kuin sylinterin nimellisvoima saavutetaan, ja turvallinen kuorma putoaa nopeasti iskun pituuden myötä.
Kuinka valitsen pyöreärunkoisen ja profiilirunkoisen ilmasylinterin välillä?
Pyöreärunkoiset (ISO 6431) sylinterit ovat kompakteja, kevyitä ja niillä on yksinkertainen ulkopinta – ihanteellinen ahtaisiin asennukseen ja yleisiin sovelluksiin, joissa anturin kiinnitystarvikkeita on rajoitetusti. Profiilirunkoisissa (ISO 15552 / raidetango) sylintereissä on T-uraprofiili kaikilla neljällä sivulla lisävarusteiden (anturit, kannattimet, sulkuventtiilit) helppoa asennusta varten, täysi valikoima ISO-standardin mukaisia asennuskiinnikkeitä, ja niitä on yleensä helpompi huoltaa. Useimmissa yleisissä teollisuusautomaatioissa, joiden reikä on vähintään 32 mm, profiilirunkoinen sylinteri on käytännöllinen oletusvalinta lisävarusteekosysteeminsä ansiosta.
