Ilmasylinterin tarkistaminen: Täydellinen tarkastusopas

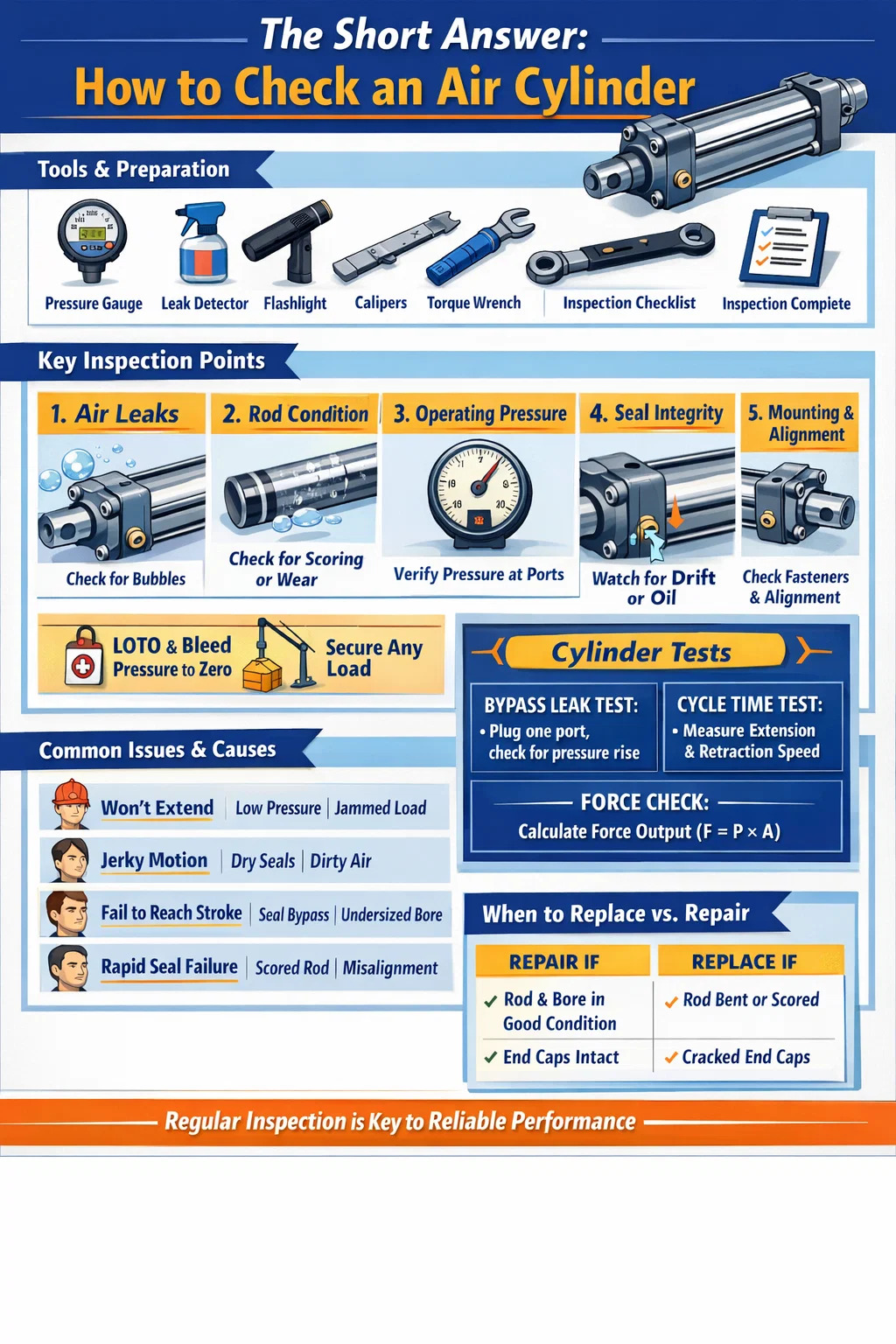

Lyhyt vastaus: Kuinka tarkistaa ilmasylinteri

Tarkistaaksesi an ilmasylinteri , sinun on tarkastettava se viideltä ydinalueelta: ilmavuoto, käyttöpaine, männänvarren kunto, tiivisteen eheys ja asennuksen vakaus. Terveen pneumaattisen sylinterin tulee ulottua ja vetäytyä tasaisesti epäröimättä, pitää paineen ilman kuuluvia vuotoja, eikä siinä saa olla näkyvää öljyvuotoa tai tangon naarmuja. Jos jokin näistä ehdoista epäonnistuu, sylinteri vaatii välitöntä huomiota ennen sen palauttamista huoltoon.

Suurin osa ilmasylintereiden vioista ei tapahdu yhtäkkiä. Ne kehittyvät vähitellen kulumisen, likaantumisen tai väärän voitelun seurauksena. Kun tiedät, mitä etsiä ja milloin etsiä, voit havaita ongelmat varhaisessa vaiheessa – ennen kuin ne aiheuttavat koneen seisokkeja, tuotevirheitä tai turvallisuushäiriöitä. Alla kuvattu tarkastusprosessi koskee tavallisia kaksitoimisia pneumaattisia sylintereitä, yksitoimisia sylintereitä ja useimpia teollisuusautomaatiossa käytettäviä kompakteja tai ohjattuja sylinteriversioita.

Työkalut ja valmistelu ennen aloittamista

Ennen kuin kosketat ilmasylinteriä, hanki oikeat työkalut ja tee työalue turvalliseksi. Valmistelun väliin jääminen on yksi yleisimmistä syistä, miksi tarkastustulokset jäävät huomiotta tai niitä luetaan väärin.

Mitä tarvitset

• Digitaalinen tai analoginen painemittari (sovitettu järjestelmäsi toiminta-alueelle)
• Saippuavesiliuos tai kaupallinen vuodonilmaisinsuihke
• Puhdista nukkaamaton liina
• Taskulamppu tai tarkastuslamppu
• Momenttiavain kiinnittimen kireyden tarkistamiseen
• Satulat tai mikrometri tangon halkaisijan mittaamiseen (yksityiskohtaisia tarkastuksia varten)
• Huoltopäiväkirja tai tarkastuslistalomake

Turvatoimenpiteet ennen tarkastusta

Eristä aina paineilman syöttö sylinterin sisältävään piiriin. Käytä ilmansyöttöventtiilissä LOTO-toimintoa. Ilmaa alavirran paine nollaan käyttämällä järjestelmän manuaalista poistoa tai ilmausventtiiliä. Varmista, että mittarissa on nollapaine, ennen kuin kosket mihinkään liittimeen, aukkoon tai kiinnikkeeseen. Paineilmaa jopa vaatimattomilla myymäläpaineilla – tyypillisesti 80 - 120 PSI (5,5 - 8,3 baaria) — voi aiheuttaa vakavia vammoja, jos liittimet löystyvät paineen alaisena.

Jos sylinteri on osa pystysuoraa kantavaa sovellusta (pitelee puristuspäätä, puristinta tai nostolaitetta), tue kuorma mekaanisesti ennen paineen poistamista. Älä koskaan luota pelkästään ilmanpaineeseen kuorman pitämiseen tarkastuksen aikana.

Ilmavuotojen tarkistaminen: kriittisin vaihe

Ilmavuoto on yleisin yksittäinen vikatila pneumaattisissa sylintereissä. Pienikin vuoto hukkaa paineilmaa jatkuvasti, mikä lisää energiakustannuksia ja vähentää toimilaitteen voimaa. Halkaisijaltaan 1 mm:n vuoto 7 baarissa voi hukata yli 3 600 litraa ilmaa tunnissa , joka maksaa satoja dollareita vuodessa pelkästään sähkössä – sylinteriä kohden.

Ulkoiset vuodot

Paineista sylinteri uudelleen kontrolloiduissa, valvotuissa olosuhteissa. Levitä saippuavettä tai vuodontunnistussuihketta kaikille ulkopinnoille: porttiliittimet, raidetangon mutterit, päätykannen liitokset, varren tiivistealue (jossa männän varsi poistuu etukorkista) ja mahdolliset pehmusteen neulaventtiilin ruuvit. Tarkkaile kuplien muodostumista ja kasvua. Hidas vuoto voi kestää 10–15 sekuntia, ennen kuin se näyttää kuplivan, joten älä kiirehdi tätä vaihetta.

Kiinnitä erityistä huomiota sauvan tiivistealueeseen. Tangon ympärille jatkuvasti muodostuvat kuplat sen iskujen aikana osoittavat kuluneen varren tiivisteen tai vaurioituneen pyyhkimen tiivisteen. Tämä on erityisen yleistä sylintereissä, joihin on kertynyt yli 5 miljoonaa sykliä tai ovat työskennelleet likaisissa ympäristöissä, joissa hiukkaset nopeuttavat huulitiivisteen kulumista.

Sisäiset vuodot (ohitusvuotoja)

Sisäinen vuoto – jossa ilma ohittaa männän tiivisteet ja kulkee kammiosta toiseen – on vaikeampi havaita visuaalisesti, mutta se aiheuttaa yhtä paljon ongelmia. Oire on tyypillisesti hidas tai ajelehtiva liike: sylinteri hiipii, kun sen pitäisi pysyä asennossaan tai se ei ulotu tai vetäytyy kokonaan kuormitettuna edes oikealla syöttöpaineella.

Ohitusvuotojen testaaminen ilman purkamista: Kun sylinteri on iskun lopussa kumpaankin suuntaan, paineista yksi portti ja sulje vastakkainen pakoaukko. Jos painetta tukkeutuneessa kammiossa kasvaa ajan myötä, ilma kulkee männän läpi, mikä vahvistaa männän tiivisteen kulumisen. Terveen sylinterin pitäisi näkyä nollapaineen nousu suljetussa kammiossa 60 sekunnin aikana .

Männänvarren tarkastus kulumisen ja vaurioiden varalta

Männänvarsi on yksi paineilmasylinterin alttiimmista osista. Se pyörii sisään ja ulos satoja tuhansia kertoja altistuen ympäröivälle ympäristölle jokaisella pidennysiskulla. Pienikin tangon pintavika nopeuttaa sauvan tiivisteen kulumista – muuttaen yksinkertaisen tiivisteen vaihdon toistuviksi huoltojaksoiksi.

Silmämääräinen sauvan tarkastus

Pyyhi sauva puhtaaksi nukkaamattomalla liinalla ja tarkasta sen koko pituudeltaan hyvässä valaistuksessa. Etsi:

• Pisteitä tai naarmuja — pituussuuntaiset naarmut, jotka kulkevat tangon akselia pitkin, päästävät ilman pääsemään tangon tiivisteen ohi ja aiheuttavat välittömän tangon vaihdon tai kiillotuksen.
• Korroosio tai kuoppaus — kromattujen tankojen ruostepisteet tai kuopat rikkovat tiivisteen kosketuspinnan. Jopa kevyt pintaruoste, joka ei pyyhi pois, on varoitusmerkki.
• Kolhuja tai litteitä kohtia — nämä viittaavat ulkoiseen vaikutukseen. Taipunut tai kolhiutunut tanko aiheuttaa epätasaisen sivukuormituksen tangon tiivisteelle ja holkille.
• Öljykalvo sauvan pinnalla — kevyt, puhdas voiteluainekalvo on normaalia voideltuissa järjestelmissä. Raskas öljyn itku tai pisaroiden muodostuminen osoittavat, että sauvan tiiviste on palanut.

Mittojen tarkistus

Tarkkuussovelluksissa tai sylintereissä, joissa epäillään olevan sivukuormitus, mittaa sauvan halkaisija useista kohdista sen pituudella jarrusatulalla. Vertaa valmistajan nimelliseen sauvan halkaisijaan ja toleranssiin. Useimmat standardi ISO 15552 -ilmasylinterit käyttävät karkaistuja ja kromattuja terästankoja, joiden toleranssi on h8 tai h9. 25 mm:n nimellistanko, hyväksyttävä halkaisijaalue on noin 24,967 mm - 24,987 mm . Mitattavissa oleva kapeneminen, soikea tai alamittainen lukema osoittaa kulumista, joka heikentää tiivistystä.

Tangon suoruuden tarkistus

Aseta irrotettu tanko tasaiselle alustalle tai V-kappaleille ja rullaa sitä hitaasti. Kaikki näkyvä huojunta tai korkeat kohdat osoittavat taipumista. Vaihtoehtoisesti asenna kellotaulun osoitin magneettiselle alustalle ja pyyhkäise tangon pituutta pitkin samalla kun pyörität sitä. Enimmäismäärä 0,05 mm 100 mm sauvan pituutta kohti on yleinen hyväksymiskriteeri. Taipuneet tangot on vaihdettava – oikaisu ei ole hyväksyttävää pneumaattisissa sylinteritangoissa.

Käyttöpaineen ja sylinterin suorituskyvyn tarkistaminen

Vaikka ilmasylinterissä ei olisi ulkoisia vuotoja ja tanko on puhdas, se saattaa silti toimia määritysten alapuolella. Paineen ja syklin käyttäytymisen testaus antaa sinulle toiminnallisen kuvan, jota pelkkä visuaalinen tarkistus ei voi antaa.

Syöttöpaineen tarkistus

Liitä kalibroitu mittari mahdollisimman lähelle sylinterin aukkoa – jos mahdollista, suoraan tuloliittimeen. Kun sylinteri pyörii normaalisti, kirjaa paine sekä ulos- että sisäänvetoportissa. Vertaa näitä lukemia sovelluksen määritettyyn käyttöpaineeseen.

Painehäviö yli 10–15 % säätimen asetusarvon ja sylinterin tuloaukon välillä liikkeen aikana viittaa liialliseen virtausrajoitukseen piirissä – osittain tukossa virtauksensäätöventtiili, alimitoitettu syöttöjohto tai likainen äänenvaimennin/äänenvaimennin pakopuolella. Tällainen painenälkä saa aikaan hidasta liikettä jopa mekaanisesti ehjällä sylinterillä.

Nopeuden ja syklin ajan mittaus

Aja täysi ulosveto- ja sisäänvetoisku sekuntikellolla tai koneen PLC-syklilaskurilla. Vertaa alkuperäisiin käyttöönottotietoihin tai valmistajan oletettuun sykliaikaan käyttöpaineellasi. Sylinteri, joka suoritti 200 mm:n iskun 0,4 sekunnissa, mutta nyt kestää 0,7 sekuntia ilman paineen tai kuormituksen muutosta, osoittaa sisäistä kulumista, tiivisteen jäykkyyttä tai voiteluvirhettä.

Pakota ulostulon tarkistus

Pneumaattisen sylinterin teoreettinen lähtövoima lasketaan seuraavasti:

F = P × A , jossa F on voima (newtonit), P on paine (Pa) ja A on männän pinta-ala (m²).

63 mm:n sylinterille 6 baarin (600 000 Pa) paineella teoreettinen venytysvoima on noin 1 870 N (190 kgf) . Käytännössä todellista voimaa pienentävät sauvan tiivisteen kitka, pakokaasupuolen vastapaine ja mekaaniset kohdistusongelmat. Jos sylinterisi ei pysty siirtämään kuormia, joita se on aiemmin käsitellyt ongelmitta, tämä laskelma auttaa sinua määrittämään, onko ongelma riittämätön syöttöpaine vai mekaaninen heikkeneminen.

Tiivisteiden tarkastus: Milloin vaihtaa ilman purkamista

Tiivisteet ovat kaikista pneumaattisista sylinteistä eniten kuluvia komponentteja. Männän tiiviste, varren tiiviste ja pyyhkimen tiiviste heikkenevät ajan myötä lämmön kierron, saastumisen sekä puristuksen ja venymisen aiheuttaman fyysisen rasituksen vuoksi. Monet teknikot odottavat, kunnes tiivisteiden vaihtaminen epäonnistuu – mutta siihen mennessä vuotava tiiviste on usein vaurioittanut viereisiä komponentteja.

Tangon tiivisteen kulumisen merkkejä (näkyy ilman purkamista)

• Öljyistä jäännöstä tai märkää ulkonäköä sauvan pinnalla aivan etukannen ulkopuolella
• Ilma puhaltaa sauvan ohi jatkeessa (kuuluu tai havaittavissa kädellä tangon tiivistealueen lähellä)
• Likaa ja likaa kerääntynyt varteen, jota ei ole muualla koneessa – tämä osoittaa, että pyyhkimen tiiviste ei enää raavuta tankoa puhtaaksi vetäytyessään

Männän tiivisteen kulumisen merkkejä (käyttäytymisestä päätelty)

• Sylinteri ajautuu hitaasti kuormituksen alaisena ilman käskettyä liikettä
• Sylinteri ei pysty pitämään kiinnitettyä asentoa, mikä vaatii jatkuvaa ilmanpainetta sen ylläpitämiseksi
• Pienempi voimantuotto oikeasta syöttöpaineesta huolimatta – ilma ohittaa männän sen sijaan, että se työntäisi sitä
• Epätasainen tai nykivä liike – jota joskus kutsutaan "kiinnitysluistoksi" - johtuu epätasaisesta tiivisteen kitkasta männän tiivisteen kuluessa epätasaisesti

Tiivistemateriaalin ja lämpötilan huomioiminen

Vakio pneumaattiset sylinteritiivisteet on valmistettu NBR:stä (nitriilikumista), mitoitettu noin -20°C - 80°C . Korkeammissa lämpötiloissa - lähellä uuneja, autoklaaveja tai kuumamuovauspuristimia - nämä tiivisteet rikkoutuvat ennenaikaisesti. Jos sylinterisi palaa toistuvasti tiivisteiden läpi alle vuodessa kuumassa ympäristössä, korjaus on päivittäminen PTFE- tai Viton-tiivisteiksi, ei useampaan vaihtoon. Viton-tiivisteet kestävät tyypillisesti jatkuvia lämpötiloja jopa 200°C .

Sylinterin kiinnityksen ja kohdistuksen tarkistus

Huono asennus aiheuttaa suuren osan ilmasylinterien ennenaikaisista vioista. Kun sylinteri on kohdistettu väärin sen kuormituspolun kanssa, jokainen isku aiheuttaa sivukuormitusta tankoon ja tankoholkkiin. Tämä nopeuttaa varren tiivisteen kulumista, voi vääntää männän varren ajan mittaan ja lopulta vaurioittaa piipun reikää.

Mitä tarkastettava asennuksessa

• Kiinnityskiinnittimen vääntömomentti — Tarkista kaikki raidetangon mutterit, laippapultit ja jalkakiinnitysruuvit momenttiavaimella. Ajan myötä tärinä löysää kiinnikkeitä. Löysä päätykansi voi aiheuttaa ilmavuodon kannen liitokseen; löysä jalkakiinnike voi saada sylinterin heilumaan iskun aikana, mikä aiheuttaa dynaamista kohdistusvirhettä.
• Tangon pään liitäntä — tarkasta haarukkatappi, tangon silmukka tai uros/naaras tangon pään kierreliitäntä. Haarukkatapin reiän kuluminen on merkki kulmavirheestä. Haarukan tai tangon pään tulee kääntyä vapaasti, mutta ilman havaittavaa säteittäistä välystä.
• Sylinterin rungon suoruus — tarkastele sylinterin runkoa ja vertaa sitä käytettävän kuorman liikesuuntaan. Mikä tahansa näkyvä kulma sylinterin akselin ja kuormitusradan välillä osoittaa virheellisen kohdistuksen. Jopa 1°:n kohdistusvirhe 200 mm:n iskusylinterissä tuottaa noin 3,5 mm:n sivuttaissiirtymän tangon päässä – enemmän kuin tarpeeksi luomaan mitattavissa olevan sivukuorman.
• Pyörimistä estävät laitteet — Tarkista ohjatuissa tai pyörimättömissä sylintereissä, että pyörimisen estävä kiilaura tai ulkoinen ohjaustanko on ehjä eikä kulunut. Epäonnistunut pyörimisen estotoiminto mahdollistaa männänvarren pyörimisen kuormituksen alaisena, vääntäen ja vaurioittaen siihen kytkettyjä letkuja ja antureita.

Asennusteline ja tukirakenne

Tarkasta kiinnike tai runko, johon sylinteri on kiinnitetty. Halkeamat hitsatuissa kannattimissa, pitkänomaiset pultinreiät tai epämuodostuneet kiinnitystyynyt osoittavat, että sylinteri on vaimentanut iskukuormituksia, joihin sitä ei ole suunniteltu. Nämä rakenteelliset ongelmat on korjattava – ei vain itse sylinteri. Uuden sylinterin asentaminen halkeilevaan tai vääntyneeseen kannattimeen aiheuttaa saman vian murto-osassa normaalista käyttöiästä.

Tyynyjen, porttien ja iskun loppukäyttäytymisen tarkastaminen

Monet pneumaattiset sylinterit on varustettu sisäisillä pehmusteilla – säädettävillä neulaventtiileillä kummassakin päätykorkissa, jotka rajoittavat pakokaasuvirtausta lähellä iskun loppua ja hidastavat mäntää tasaisesti iskujen estämiseksi. Kun pehmusteet rikkoutuvat tai ne on asetettu väärin, mäntä iskee lujasti päätykappaletta vasten joka syklissä. Ajan myötä tämä aiheuttaa metallin väsymistä päätykappaleessa, löysää raidetangot ja voi halkeilla piipun.

Pehmusteen säädön tarkistus

Kun sylinteri pyörii normaalisti, kuuntele ja tarkkaile iskun lopun hidastuvuutta. Oikein pehmustetun sylinterin pitäisi hidastua huomattavasti ja saavuttaa iskun lopussa lempeä pysäytys – ei kova pamaus. Jos kuulet metallia metallia vasten iskun vedon lopussa, pehmusteen neula on liian auki (tarjoaa riittämätöntä rajoitusta) tai tyynyn tiiviste päätykorkin sisällä on kulunut ja se on irrotettava vaihtamiseksi.

Säädä tyynyn neulaventtiiliä neljänneskierros kerrallaan ja tarkkaile vaikutusta. Tavoitteena on pehmein mahdollinen pysäytys luomatta "palautumista" - kun liiallinen rajoitus saa sylinterin pysähtymään juuri ennen iskun loppua. Useimmat valmistajat suosittelevat tyynyn säätöä, joka saa männän pysähtymään noin 5–15 mm:n liikematkalla. ennen mekaanista pysäytystä.

Ilma-aukkojen ja liitosten tarkastus

Tarkista kaikki kierreilmaportin liitännät. Etsi vaurioituneita kierteitä, poikkikierteisiä liittimiä tai halkeilevia työntöliitoskappaleita. Liitin, joka on toistuvasti poistettu ja asennettu alumiinipäätykappaleisiin, poistaa lopulta kierteet – jos tämä havaitaan ajoissa, kierresisäke (Helicoil) voi korjata portin ilman päätykannen vaihtamista. Jos se jätetään siihen asti, kunnes liitin vetää ulos paineen alaisena, koko päätykansi on yleensä vaihdettava.

Tarkista, että pakoputken äänenvaimentimet ja äänenvaimentimet eivät ole tukossa. Tukkeutunut pakokaasu luo vastapainetta, joka vastustaa sylinterin liikettä, vähentää tehollista voimaa ja hidastaa sykliaikoja. Likaisissa ympäristöissä pakoputken äänenvaimentimet on puhdistettava tai vaihdettava joka kerta 6-12 kuukautta tavallisena huoltokohteena.

Voitelun tarkistus: öljyttömät vs. voideltuja sylinterit

Nykyaikaiset pneumaattiset sylinterit suunnitellaan yhä useammin öljyttömiksi yksiköiksi, joissa käytetään itsevoitelevia PTFE-kyllästettyjä tiivisteitä ja holkkeja, jotka eivät vaadi ulkoista voitelua. Vanhemmat järjestelmät ja raskaat sylinterit käyttävät kuitenkin tyypillisesti linjavoitelulaitetta (öljyä) ilmapiirin ylävirran puolella, jotta se kuljettaa hallitun öljysumun ilmavirtaan.

Voideltuihin sylinterijärjestelmiin

• Tarkista voitelusäiliön öljytaso. Kuiva voitelulaite on yksi yleisimmistä tiivisteiden ennenaikaisen kulumisen syistä. Täytä valmistajan ilmoittamalla öljytyypillä – tyypillisesti ISO VG 32 -turbiiniöljy tai vastaava . Älä käytä raskasta koneöljyä; pisarat ovat liian suuria kulkeakseen tehokkaasti ilmapiirin läpi.
• Tarkista voiteluaineen tippumisnopeus – yleensä asetettu arvoon 1 tippa 10 standardikuutiojalkaa (SCF) ilmavirtaa kohden tai sylinterin valmistajan ilmoittamalla tavalla. Liian vähän öljyä aiheuttaa kulumista; liian paljon öljyä aiheuttaa öljyn kerääntymistä venttiilirunkoon ja sylintereihin, mikä johtaa tarttumiseen ja saastumiseen.
• Jos järjestelmä on ollut käynnissä ilman öljyä pitkään, älä täytä voiteluainetta ja jatka toimintaa. Kuivat tiivisteet, jotka ovat käyneet ilman voitelua, ovat saaneet muodostaa mikrorepeämiä, jotka eivät tiivisty kunnolla, kun öljy on palautettu.

Öljyttömiin sylintereihin

Öljyttömiä sylintereitä ei saa koskaan käyttää voitelulaitteen jälkeen. Öljyn lisääminen kuivailmakäyttöön suunniteltuun sylinteriin saastuttaa PTFE-tiivisteet, turvottaa tiettyjä tiivistemateriaaleja ja houkuttelee ilmassa olevaa pölyä, joka muuttuu hankaavaksi tahnaksi tynnyrin sisällä. Jos laitoksessasi on keskitetty voideltu ilmanjakelujärjestelmä, öljyttömät sylinterit on syötettävä erillisellä voitelemattomalla haaralinjalla, jossa on koalesoiva suodatin, jotta öljy siirtyy pois.

Ilmasylinterin piipun ja päätytulppien tarkistus

Sylinterin piippu (runkoputki) ja päätykappaleet ovat rakenneosia. Vaikka ne harvoin epäonnistuvat normaalissa käytössä, ne altistuvat väsymiskuormitukselle jokaisessa syklissä ja voivat aiheuttaa halkeamia tai muodonmuutoksia epänormaaleissa kuormitusolosuhteissa – ylipainetapahtumissa, iskukuormituksessa tai pitkäaikaisessa kohdistusvirheessä.

Tynnyrin tarkastus

Kun sylinteri on jännitteetön, tarkasta piipun ulkopinta silmämääräisesti sen koko pituudelta. Etsi:

• Kolhut, muodonmuutos tai pullistuma – pullistuma piippu osoittaa, että sylinterissä on ylipainetta tai vakava sivutörmäys.
• Korroosio alumiini- tai terästynnyreissä – pintakorroosio heikentää seinää ja voi lopulta mahdollistaa hiushalkeaman muodostumisen. Elintarvikkeiden jalostuksessa tai ulkotiloissa tämä on erityisen tärkeää.
• Raidetangon kunto — Raidetangon sylintereissä (yleisin tyyppi) tarkista jokaisen raidetangon suoruus ja mahdolliset halkeamat kierteitetyissä osissa. Taivutettu raidetanko osoittaa, että sylinteri on absorboinut iskukuormituksen kohtisuorassa sen akseliin nähden.

Päätykannen tarkastus

Tarkista, ettei molemmissa päätykappaleissa ole halkeamia – varsinkin porttien sisääntuloreikien ympäriltä ja kulmissa, joissa raidetangot kulkevat läpi. Hiushalkeamat näkyvät usein vain suurennuksella tai väriainetestauksella. Kaikki vahvistetut päätykannen halkeamat ovat pakollisia vaihtoa — paineistettuja osia, joissa on rakenteellisia halkeamia, ei voida korjata hitsaamalla, täyttämällä tai teippaamalla.

Täydellinen ilmasylinterin tarkastuksen tarkistuslista

Käytä tätä tarkistuslistaa määräaikaishuollon aikana tai tutkiessasi sylinterin toimintahäiriötä. Jokaisen luokan passi osoittaa, että sylinteri on käyttökunnossa. Kaikki epäonnistuvat tulokset käynnistävät vastaavan korjaavan toimenpiteen ennen kuin sylinteri palautetaan tuotantoon.

Kuinka usein sinun tulee tarkastaa pneumaattinen sylinteri

Tarkastustiheys riippuu sylinterin käyttöjaksosta, ympäristöstä ja prosessin kriittisyydestä. Ei ole olemassa universaalia intervallia – sylinteri, joka käy 3 vuoroa päivässä, 7 päivää viikossa pölyisessä valimossa, vaatii paljon useammin huomiota kuin yksi pyöräily kahdesti vuorossa puhtaassa kokoonpanohuoneessa.

Käytä aikaperusteisten välien lisäksi olosuhteisiin perustuvia liipaisuja. Aina kun sylinterissä ilmenee uusi oire – hitaampi sykliaika, uusi kohina, asentoanturivika tai näkyvä vuoto – käsittele sitä suunnittelemattomana tarkastustapahtumana riippumatta siitä, milloin viimeinen ajoitettu PM valmistui. Seuraavan ajoitetun väliajan odottaminen oireiden jo ilmaantumisen jälkeen tarkoittaa epäonnistumisen odottamista.

Yleiset ilmasylinteriongelmat ja niiden syyt

Pneumaattista sylinteriä tarkistettaessa oireiden jäljittäminen sen perimmäisyyteen säästää aikaa ja estää toistuvia vikoja. Alla on esitelty yleisimmin esiintyneet ongelmat ja niiden todennäköisimmät lähteet.

Sylinteri ei ulotu tai vedä sisään

• Ei syöttöpainetta — tarkista ylävirran magneettiventtiilin toiminta ja FRL-yksikkö
• Männänvarsi juuttunut - johtuu voitelun puutteesta tai varren holkkien voimakkaasta kulumisesta
• Ulkoinen mekaaninen este — kuorma on juuttunut tai sylinteri on mekaanisesti tukossa iskun lopussa
• Pehmusteen neulaventtiili liian pitkälle kiinni – sylinteri pysähtyy ennen kuin se saavuttaa päätykannen juuttuneen pakopaineen vuoksi

Sylinteri liikkuu epäsäännöllisesti tai nykivällä liikkeellä

• Kuivien tiivisteiden kiinnitys – lisää voitelu tai päivitä esivoideltuun sylinterimalliin
• Likaantunut ilmansyöttö — ilmansyötössä olevat hiukkaset tai vesi aiheuttavat epätasaista kitkaa. Tarkasta ja huolla ilmansuodatin ja vedenerotin.
• Alimittaiset virtauksensäätöventtiilit – riittämätön virtaus aiheuttaa metsästyskäyttäytymistä. Tarkista virtausnopeusvaatimukset verrattuna asennettuun venttiilin Cv-arvoon.

Sylinteri ei pääse iskun loppuun kuormitettuna

• Käyttöpaine liian alhainen — tarkista säätimen asetusarvo ja tarkista painehäviö pitkissä syöttölinjoissa
• Reiän koko alimitoitettu kuormaa varten – laske tarvittava voima uudelleen käyttämällä F = P × A ja päivitä porausta tarvittaessa
• Vaikea männän tiivisteen ohitus – sylinteri ei pysty muodostamaan täyttä kammiopainetta, koska ilma kulkee männän läpi nopeammin kuin sitä syötetään

Nopea ja toistuva tiivisteen vika

• Likaantunut tuloilma – jopa 10 mikronin hiukkaset toimivat hankaavina aineena tiivisteen huulia vasten. Asenna 5 mikronin koalesoiva suodatin ylävirtaan.
• Uurrettu sauvan pinta – vaurioitunut sauva tuhoaa uudet tiivisteet muutamassa päivässä. Tanko on korjattava ennen kuin tiivisteen vaihtaminen vaikuttaa asiaan.
• Virheellinen sylinteri — sivukuormitus vahingoittaa tiivisteen huulet epätasaisesti. Korjaa kohdistus ennen uudelleen sulkemista.
• Väärä tiivistemateriaali ympäristölle – päivitä tiivistemateriaali vastaamaan todellista käyttölämpötilaa ja kemikaalien altistumista.

Milloin koko ilmasylinteri on vaihdettava vs. sen korjaaminen

Kaikki sylinteriongelmat eivät vaadi täyttä vaihtoa. Standardikokoisten ISO-sylintereiden tiivistesarjat ovat laajalti saatavilla ja edullisia – tiivisteiden vaihtaminen 63 mm:n sylinteriin yleensä maksaa alle 20 dollaria osissa , verrattuna 80–250 dollariin uudella vastaavalla sylinterillä. Mutta tiivisteen vaihto kannattaa vain, jos muut komponentit ovat edelleen käyttökunnossa.

Korjaus on oikea valinta, kun:

• Piipun reikä on sileä ja toleranssin sisällä (ei naarmuja tai korroosiota)
• Männänvarsi on suora ja sen pintakäsittely on ehjä
• Päätykappaleet ovat halkeamia ja kierteet hyvässä kunnossa
• Sylinteri ei ole ylittänyt noin 50 % sen odotetusta käyttöiästä
• Identtisellä varaosalla on pitkä toimitusaika, eikä tuotanto voi odottaa

Vaihda sylinteri, kun:

• Piipun reikä on uurrettu tai syöpynyt – uudet tiivisteet rikkoutuvat nopeasti vaurioituneen porauksen pintaa vasten
• Vapa on taipunut, syvään uurrettu tai alle minimihalkaisijan – sauvoja ei voida luotettavasti korjata kentällä
• Päätykannen kierteet ovat irronneet tai päätykappaleet ovat halkeilleet
• Sylinteri on korjattu useita kertoja, ja se vioittuu edelleen lyhyin väliajoin – toistuvien vikojen kuvio osoittaa systeemisen ongelman (väärä sylinteri sovellukselle), jota korjaus ei ratkaise
• Sylinteri on epätyypillinen tai vanhentunut koko, jossa tiivistesarjoja ei ole enää saatavilla

Ennen kuin tilaat vaihdon, dokumentoi olemassa olevan sylinterin tekniset tiedot täydellisesti: reiän halkaisija, iskun pituus, asennustapa (raidetanko, profiilirunko tai pyöreä runko), aukon koko ja sijainti, tangon pään kierretyyppi ja mahdolliset erikoisominaisuudet (ruostumaton teräs, magneettimäntä, puhdastila). Sylinterin tilaaminen väärällä porttiasennolla tai varren päätyypillä vaatii mekaanisia lisämuutoksia ja viivästyttää korjausta entisestään.
