Ilmasylinterien tyypit: täydellinen opas

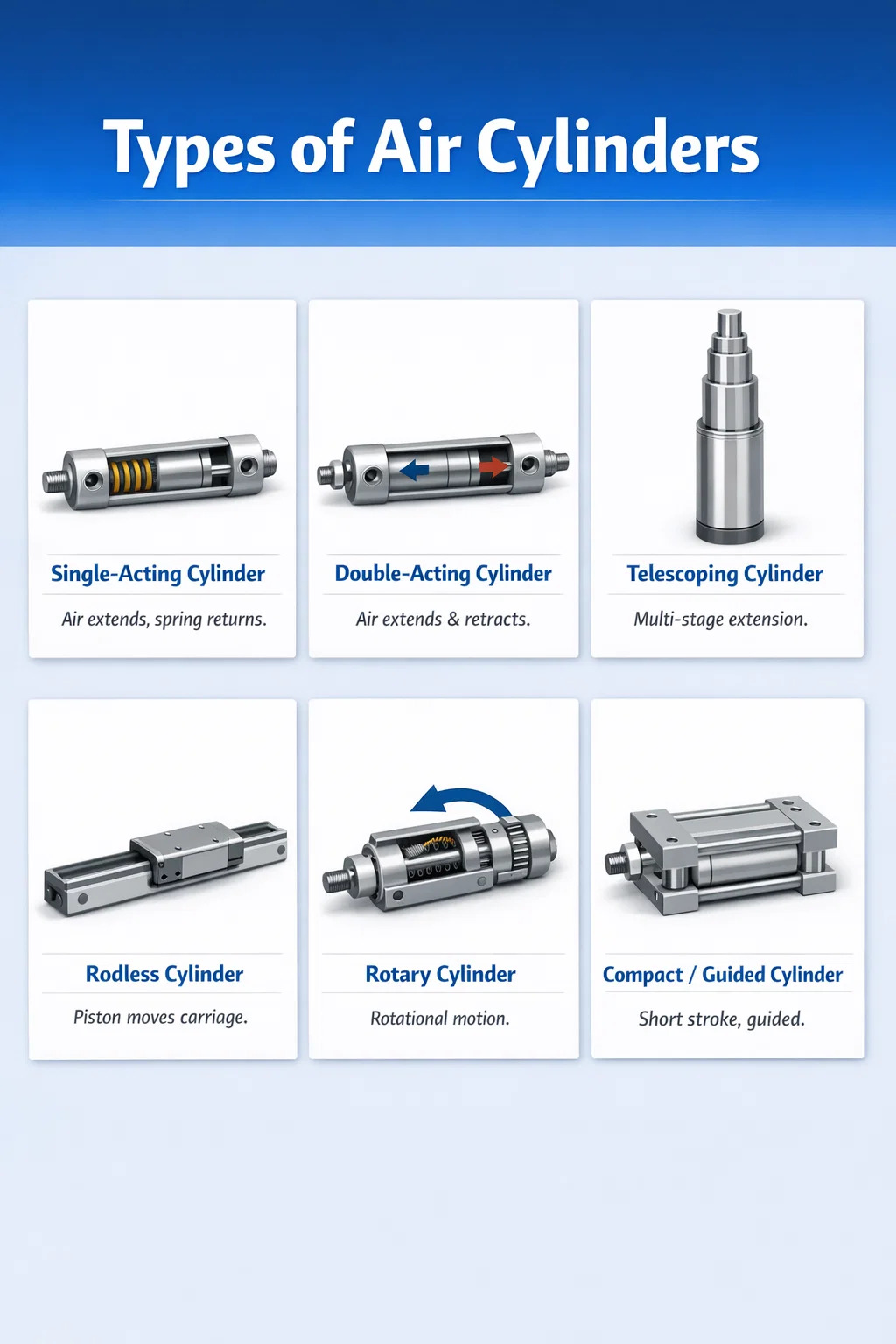

Mitkä ovat erityyppiset ilmasylinterit?

Ilmasylinterit - joita kutsutaan myös pneumaattisiksi sylintereiksi - muuttavat paineilmaenergian mekaaniseksi lineaariseksi tai pyöriväksi liikkeeksi. Niitä on kuusi ensisijaista ilmasylinterityyppiä käytetään teollisuus-, auto- ja valmistussovelluksissa: yksitoimiset sylinterit, kaksitoimiset sylinterit, teleskooppisylinterit, varrettomat sylinterit, pyörivät sylinterit ja kompaktit/ohjatut sylinterit. Jokainen tyyppi palvelee erillistä mekaanista tarkoitusta, ja väärän valitseminen voi johtaa ennenaikaiseen kulumiseen, energian tuhlaukseen tai järjestelmän täydelliseen epäonnistumiseen.

Näiden luokkien ymmärtäminen ei ole vain akateemista – globaalien pneumaattisten sylinterimarkkinoiden arvo oli noin 14,2 miljardia dollaria vuonna 2023 ja sen ennustetaan kasvavan tasaisesti vuoteen 2030 asti pakkausten, elintarvikejalostuksen ja autojen kokoonpanon automaatiokysynnän vetämänä. Oikea sylinterivalinta vaikuttaa suoraan sykliin, energiankulutukseen ja huoltoväleihin.

Yksitoimiset ilmasylinterit

Yksitoimisissa sylintereissä käytetään paineilmaa männän liikuttamiseen vain yhteen suuntaan. Paluuisku saadaan aikaan sisäisellä jousella tai ulkoisella mekaanisella voimalla, kuten painovoimalla. Nämä ovat yksinkertaisimpia ja kustannustehokkaimpia saatavilla olevia pneumaattisia sylintereitä.

Kuinka yksitoimiset sylinterit toimivat

Paineilma tulee yhden portin kautta ja työntää mäntää eteenpäin. Kun ilmanpaine vapautetaan, sisäinen jousi työntää männän takaisin alkuperäiseen asentoonsa. Koska jousi tekee puolet työstä, tehollista ulostulovoimaa vähentää jousen vastus - tyypillisesti välillä 10% ja 20% riippuen jousen jäykkyydestä ja sylinterin koosta.

Yleiset sovellukset

• Työkappaleiden kiinnitys ja pitäminen koneistuksen aikana
• Leimaus- ja lävistystoiminnot, joissa paluuisku ei vaadi voimaa
• Oven ja portin toimilaitteet, joissa painovoima helpottaa paluuta
• Jarrumekanismit ja turvalukituslaitteet
• Maatalouslaitteet, kuten kylvökoneet ja istutusmekanismit

Yksitoimiset sylinterit ovat suositeltavin valinta, kun ilmankulutus on minimoitava, koska ilmaa kuluu vain työiskulla. Korkean syklin sovelluksissa, joissa on 50–100 sykliä minuutissa, tämä merkitsee merkittäviä paineilman säästöjä tuotantovuoron aikana.

Harkittavat rajoitukset

Yksitoimisten sylintereiden iskunpituus on rajoitettu, koska pidemmät iskut vaativat pidempiä jousia, jotka vievät poraustilaa ja vähentävät käyttökelpoista sylinterin pinta-alaa. Käytännössä useimmat valmistajat rajoittavat jousipalautteiset sylinterit iskuihin 100 mm (noin 4 tuumaa) tai vähemmän. Tämän lisäksi kaksitoimisesta suunnittelusta tulee käytännöllisempi.

Kaksitoimiset ilmasylinterit

Kaksitoimiset sylinterit ovat teollisuusautomaatiossa laajimmin käytetty pneumaattinen sylinterityyppi. Ne käyttävät paineilmaa sekä ulos- että sisäänvetoiskujen tehostamiseen, mikä antaa käyttäjälle täyden hallinnan voimasta ja nopeudesta molempiin suuntiin.

Rakenne ja toimintaperiaate

Kaksitoimisessa sylinterissä on kaksi ilma-aukkoa - yksi männän kummallakin puolella. Kun ilmaa tulee kannen päätyporttiin, mäntä ulottuu ulos. Kun ilmaa ohjataan varren pään aukkoon, mäntä vetäytyy. Suuntasäätöventtiili (yleensä 4/2 tai 5/2 solenoidiventtiili) vaihtaa ilmavirtaa kahden portin välillä. Koska kevääseen ei liity, koko porausalue lisää voimaa , mikä tekee näistä sylintereistä huomattavasti tehokkaampia kuin niiden yksitoimiset vastineet, joilla on sama reiän halkaisija.

Voimanlaskennan erot vetojen välillä

Yksi tärkeä ero: laajennus- ja sisäänvetovoimat eivät ole samat. Jatkoiskulla voima lasketaan käyttämällä koko porausaluetta. Takaisinvetoliikkeessä männänvarsi vie osan reiästä, joten tehollinen pinta-ala - ja siten myös sisäänvetovoima - on hieman pienempi. Sylinterin, jossa on 50 mm:n reikä ja 20 mm:n sauva 6 baarissa, venymisvoima on noin 1,178 N kun vetäytymisvoima laskee karkeasti 990 N . Tämä epäsymmetria on otettava huomioon malleissa, joissa sisäänvetovoima on kriittinen.

Tyypillisiä käyttötapauksia

• Poiminta- ja paikkaautomaatio kokoonpanolinjoilla
• Kuljettimet ja lajittelujärjestelmät
• Ruiskupuristuskoneen puristimet ja ejektorit
• Robottivarren päätytyökalut
• Autojen korin hitsaus- ja puristuslaitteet

Kaksitoimisia ilmasylintereitä on saatavana erikokoisina 8 mm yli 320 mm , joka kattaa voimantuoton muutamasta newtonista kymmeniin kilonewtoneihin. Tämän laajan valikoiman ansiosta ne soveltuvat lähes kaikkiin teollisiin sovelluksiin.

Teleskooppiset ilmasylinterit

Teleskooppisylinterit on suunniteltu sovelluksiin, joissa tarvitaan pitkä isku, mutta sisään vedetyn (taittuneen) pituuden on pysyttävä lyhyenä. He saavuttavat tämän käyttämällä useita sisäkkäisiä putkia, joita kutsutaan vaiheiksi tai hihoiksi, jotka ulottuvat peräkkäin toistensa sisään.

Yksitoimiset vs. kaksitoimiset teleskooppimallit

Teleskooppisylintereitä on saatavana sekä yksi- että kaksitoimisina kokoonpanoina. Yksitoimiset versiot ovat yksinkertaisempia ja halvempia, mutta ne perustuvat painovoimaan tai kuorman painoon vetäytymisessä, joten ne sopivat enimmäkseen pystysuoraan nostoon. Kaksitoimiset teleskooppisylinterit voivat ulottua ja vetäytyä tehon vaikutuksesta, mikä mahdollistaa vaaka- tai käänteisen asennuksen – vaikka niiden rakenne on huomattavasti monimutkaisempi ja niiden hinta on huomattavasti korkeampi.

Tärkeimmät sovellukset

• Kippiautot ja kippilavat, jotka vaativat 3–5-vaiheisia sylintereitä
• Saksinostimet ja työlavat
• Teatterin näyttämökoneet ja viihdetakila
• Paloauton tikkaiden jatkeet

Kolmivaiheinen teleskooppisylinteri, jonka pituus on kokoon painettu 600 mm voi saavuttaa täysin pidennetyn iskun yli 1700 mm — lähes kolme kertaa sen sisäänvedetyn pituus. Tätä tilatehokkuutta on mahdoton saavuttaa tavanomaisella yksisauvaisella sylinterillä.

Voiman vähentäminen eri vaiheissa

Yksi tärkeä tekninen näkökohta: teleskooppisylinterin jokaisessa peräkkäisessä vaiheessa on pienempi reikä kuin edellisessä, mikä tarkoittaa lähtövoima pienenee, kun sylinteri ulottuu pidemmälle . Suunnittelijoiden on mitoitettava sylinteri pahimman mahdollisen kuormitusasennon perusteella, joka tapahtuu yleensä täydessä ulosvedetyssä tai lähellä sitä, kun voima on pienimmillään.

Varrettomat ilmasylinterit

Varrettomat pneumaattiset sylinterit eliminoivat perinteisen männänvarren kokonaan, vaan siirtävät männän liikkeen ulkoiseen vaunuun tai liukuvat raon tai magneettikytkimen läpi. Tämä muotoilu kaksinkertaistaa tehokkaan iskun tietyllä asennuspituudella verrattuna perinteiseen sauvasylinteriin, mikä tekee niistä erittäin arvokkaita ahtaissa ympäristöissä.

Mekaaniset urattomat sauvattomat sylinterit

Mekaanisessa ura- (tai nauha-) rakenteessa sylinterin rungossa on pitkittäinen rako. Sisäinen mäntä on kytketty ulkoiseen kelkkaan tämän raon kautta. Joustava metalli- tai muovinauha tiivistää liitoskohdan molemmilla puolilla olevan raon ilmavuotojen estämiseksi. Nämä sylinterit kestävät suoria sivukuormia ja sopivat sovelluksiin, jotka vaativat suurta ohjaustarkkuutta.

Magneettisesti kytketyt sauvattomat sylinterit

Magneettisesti kytketyissä varrettomissa sylintereissä käytetään tiivistettyä sisäistä mäntää, joka on varustettu vahvoilla kestomagneeteilla. Vastakkaisilla magneeteilla varustettu ulkoinen kelkka seuraa männän liikettä sylinterin seinämän läpi ilman fyysistä rakoa. Tämä täysin suljettu malli on ihanteellinen puhdastila-, elintarvike- ja pesuympäristöt koska siellä ei ole aukkoa kontaminaatiolle eikä voiteluaineille pääse ulos. Kompromissi on pienempi sivukuormituskapasiteetti verrattuna uraversioihin.

Missä sauvattomat sylinterit Excel

• Lineaariset siirtoyksiköt pakkaus- ja etiketöintikoneissa
• Vaakasuuntaiset sukkulajärjestelmät CNC-työstökeskuksissa
• Lääketieteellisten laitteiden valmistus, jossa kontaminaatio on huolenaihe
• Portaalijärjestelmät ja moniakseliset paikannusvaiheet

Vakiovarrettomia sylintereitä on saatavana iskunpituuksilla alkaen 50 mm yli 10 000 mm . Erittäin pitkiä iskuja varten suositellaan pyörimisen estäviä ohjaimia ja keskitukia estämään piipun painuminen ja vaunun ajautuminen.

Pyörivät ilmasylinterit

Vaikka useimmat pneumaattiset sylinterit tuottavat lineaarista liikettä, pyörivät ilmasylinterit muuttavat paineilmaenergian kulmikkaaksi (pyöriväksi) liikkeeksi. Niitä kutsutaan usein pneumaattisiksi pyöriviksi toimilaitteiksi. Nämä eroavat ilmamoottoreista – pyörivät sylinterit tuottavat rajoitetun kulman kierto (yleensä 90°, 180° tai 270°) jatkuvan linkouksen sijaan.

Pyörivät hammastanko-toimilaitteet

Yleisimmässä pyörivässä sylinterissä käytetään yhtä tai kahta lineaarimäntää, jotka on kytketty hammaspyörään, joka käyttää hammaspyörän akselia. Ilma työntää mäntiä, hammastanko pyörittää hammaspyörää ja vääntömomentti välittyy ulostuloakselille. Kahden telineen mallit tasapainottavat kuormaa ja lähes kaksinkertainen ulostulomomentti tietylle porauskoolle. Kääntökulmat ovat säädettävissä ulkoisilla rajoittimilla, tyypillisesti välillä 0° - 270°.

Vane-tyyppiset pyörivät toimilaitteet

Siipitoimilaitteet käyttävät siipiä (siipiä), joka on kiinnitetty ulostuloakseliin pyöreän kotelon sisällä. Ilmanpaine siiven toisella puolella pyörittää akselia; vastakkaisen puolen ilma kääntää sen takaisin. Yksisiivekkeet mahdollistavat jopa 280° kierto , kun taas kaksoissiipimallit rajoittuvat noin 100° mutta tarjoavat suuremman vääntömomentin kompaktissa rungossa.

Tyypilliset sovellukset

• Venttiilien käyttö prosessiputkistoissa (neljänneskierrospalloventtiilit, läppäventtiilit)
• Indeksointitaulukot ja pyörivä asemointi kokoonpanoautomaatiossa
• Robotti ranteen ja kyynärpään nivelet
• Osien kääntäminen ja suuntaus siirtolinjoissa
• Ovi- ja luukkutoimilaitteet teollisuuslaitteisiin

Kompaktit ja ohjatut ilmasylinterit

Kompaktit ja ohjatut sylinterit ovat erikoisversioita, jotka vastaavat kahteen hyvin erityiseen haasteeseen: erittäin ahtaat asennustilat ja sovellukset, jotka vaativat männänvarren kestämään pyörimistä tai sivuttaiskuormia ilman ulkopuolisia ohjausjärjestelmiä.

Lyhyttahtiset kompaktit sylinterit

Näitä yksiköitä kutsutaan myös pannukakkusylintereiksi tai litteiksi sylintereiksi, ja niiden rungon pituus on minimaalinen. Aivohalvaukset rajoittuvat tyypillisesti 1 mm - 50 mm . Litteän profiilinsa ansiosta ne voidaan asentaa ahtaisiin paikkoihin, joihin tavallinen sylinterin runko ei yksinkertaisesti sovi. Yleisiä käyttötapauksia ovat piirilevyjen puristus, etikettien annostelu ja mikroasemointi puolijohdelaitteissa.

Ohjatut (kaksitankoiset) sylinterit

Ohjatuissa sylintereissä on kaksi samansuuntaista männänvartta, jotka on yhdistetty yhteiseen etulevyyn. Tämä kokoonpano estää sauvan pyörimisen ja tarjoaa korkean kestävyyden momenttikuormituksille (keskipisteen ulkopuolisille voimille). Ohjatut sylinterit kestävät sivukuormia 4-10 kertaa suurempi kuin tavallinen yksitankoinen samanreikäinen sylinteri, mikä eliminoi erillisen ulkoisen lineaariohjaimen tarpeen monissa sovelluksissa.

Liukuyksikön sylinterit

Liukuyksikön sylinterit integroivat ohjatun vaunun suoraan sylinterin runkoon. Kelkka kulkee lineaarisilla laakereilla tai kierrättävillä kuulakiskoilla ja tarjoaa tasaisen asennuspinnan työkaluille tai työkappaleen kiinnityksille. Nämä all-in-one-yksiköt vähentävät suunnittelu- ja kokoonpanoaikaa merkittävästi mukautetuissa automaatioprojekteissa. Festo, SMC ja Parker tarjoavat kaikki modulaarisia liukuyksiköitä, joissa on vaihdettavat iskunpituudet ja laakerikokoonpanot.

Ilmasylinterityyppien vertailu yhdellä silmäyksellä

Sylinterin kiinnitystyypit ja niiden vaikutus suorituskykyyn

Sylinterityypistä riippumatta asennuskokoonpanolla on suora vaikutus suorituskykyyn, pitkäikäisyyteen ja kuormituksen hallintaan. Standardin mukaiset ISO 15552- ja NFPA T3.6.7 -sylinterit tarjoavat vaihdettavat asennusliitännät, mikä yksinkertaistaa vaihtamista eri valmistajien välillä.

• Jalkateline (MS1/MS2): Kiinteä pohjakiinnitys; ihanteellinen in-line työntö/veto hyvin kohdistetuilla kuormilla. Virheellinen kohdistus siirtää taivutusjännityksen tankoon ja tiivisteisiin.
• Laippakiinnitys (MF1/MF2): Etu- tai takalaippapultit suoraan konelevyyn. Erinomainen sovelluksiin, joissa on jäykkiä, rivissä olevia kuormia.
• Clevis-teline (MP1/MP3): Mahdollistaa sylinterin kääntymisen, kun kuorma liikkuu kaaressa. Käytetään laajalti ovenavajissa, kytkentämekanismeissa ja kallistusjärjestelmissä. Tangon puolella on käytettävä sauvan pään haarukkaa (MP5) täyden nivelen saamiseksi.
• Tukikiinnitys (MT1/MT4): Mahdollistaa sylinterin rungon heilumisen yhdessä tasossa. Yleinen teollisuuspuristimissa ja materiaalinkäsittelyssä, joissa vaaditaan kääntöliikettä.

Väärä asennus on yksi yleisimmistä syistä ennenaikaiseen tiivisteen rikkoutumiseen ja tangon naarmuuntumiseen. Johtavien pneumaattisten sylinterien valmistajien tutkimukset osoittavat tämän yli 30 % sylinterivioista kentällä johtuvat kohdistusvirheestä ja väärästä asennuksesta pikemminkin kuin materiaali- tai valmistusvirheistä.

Tärkeimmät tekniset tiedot ilmasylintereitä valittaessa

Ilmasylinterin valitseminen on muutakin kuin tyypin valinta. Useita teknisiä parametreja on arvioitava yhdessä, jotta voidaan varmistaa, että sylinteri toimii luotettavasti sen aiotun käyttöiän ajan.

Poran halkaisija ja lähtövoima

Lähtövoima määritetään kaavalla F = P × A, jossa P on syöttöpaine ja A on tehollinen männän pinta-ala. Normaalilla syöttöpaineella 6 baaria (87 psi) , 50 mm:n reikäinen sylinteri tuottaa noin 1 178 N pidennetyllä iskulla, kun taas 80 mm:n sylinteri tuottaa noin 3 016 N. Porauskoot on standardoitu ISO 6432 ja ISO 15552 mukaan mitoituslaskelmien ja hankinnan yksinkertaistamiseksi.

Iskun pituus ja nurjahdusriski

Pitkätahtisissa sylintereissä puristuskuormituksen alaisena männänvarsi voi nurjahtaa (pylvään vika), jos varren halkaisija on alimitoitettu. Insinöörit käyttävät Eulerin sarakekaavaa nurjahdusrajojen tarkistamiseen, ja useimmat valmistajat tarjoavat kuormitusiskukaavioita, jotka sisältävät automaattisesti varmuuskerroin 3:1 - 5:1 . Jos vakiotangon halkaisija ei ole riittävä, ylimitoitettuja tankoja tai ulkoisia ohjausjärjestelmiä tulee määrittää.

Käyttölämpötila ja tiivistemateriaali

Vakio NBR (nitriili) tiivisteet kattavat käyttölämpötilat alkaen -20°C - 80°C . Korotetuissa lämpötiloissa 200°C asti käytetään silikoni- tai PTFE-tiivisteitä. Matalissa lämpötiloissa (jopa -40 °C) on saatavana erityisesti valmistettuja polyuretaani- tai matalalämpöisiä nitriiliyhdisteitä. Tiivistemateriaalin valintaan vaikuttaa myös välineiden yhteensopivuus – esimerkiksi jos sylinteriä käytetään elintarvikejalostusympäristössä, jossa säännöllinen pesu emäksisellä puhdistusaineella, EPDM-tiivisteet ja ruostumattomasta teräksestä valmistetut rungot ovat oikeat tiedot.

End-of Stroke -vaimennus

Suurilla kierrosnopeuksilla mäntä, joka saavuttaa iskun loppuun ilman iskunvaimennusta, aiheuttaa merkittävän mekaanisen iskun aiheuttaen melua ja kiihdyttäen sisäosien kulumista. Säädettävät pneumaattiset tyynyt pidättävät pienen määrän ilmaa lähellä iskun loppua, mikä hidastaa asteittain. Oikein säädetyt tyynyt voivat vähentää iskuvoimia mm 80 % - 95 % verrattuna pehmustettamattomiin sylintereihin, jotka käyvät samalla nopeudella ja kuormituksella.

Huoltotekijät, jotka pidentävät ilmasylinterin käyttöikää

Jopa laadukkain pneumaattinen sylinteri epäonnistuu ennenaikaisesti, jos järjestelmää, jossa se toimii, ei huolleta kunnolla. Seuraavat tekijät ovat kriittisimpiä.

Ilmanlaatu ja suodatus

Paineilman kosteus ja hiukkaskontaminaatio ovat tärkeimpiä syitä sisäiseen korroosioon ja tiivisteiden huonontumiseen. ISO 8573-1 Luokan 3 ilmanlaatu (hiukkaset ≤ 5 µm, painekastepiste ≤ 3°C, öljypitoisuus ≤ 1 mg/m³) hyväksytään yleisesti paineilmasylintereiden vähimmäisstandardiksi. Oikean FRL-yksikön (filter-regulator-lubricator) käyttö jokaisessa piirissä pidentää tiivisteen käyttöikää kaksi-kolme kertaa verrattuna suodattamattomiin, voitelemattomiin järjestelmiin.

Voitelukäytännöt

Nykyaikaiset pneumaattiset sylinterit toimitetaan usein esivoideltuina pitkäikäisellä rasvalla ja suunniteltu voitelemattomiin ilmajärjestelmiin. Öljysumuvoitelun lisääminen tällaisiin sylintereihin voi itse asiassa huuhdella tehtaalla levitetyn rasvan pois ja lyhentää käyttöikää. Varmista aina valmistajalta, onko ilmaletkun voitelu suositeltavaa vai vasta-aiheista tietylle sylinterimallille.

Tangonpyyhin ja ulkoinen kontaminaatio

Pölyisissä tai likaisissa ympäristöissä männän varteen kiinnittyneet roskat vedetään takaisin sylinteriin jokaisella sisäänvetoiskulla, mikä toimii hankaavana aineena varren tiivisteessä. Tangonpyyhkimien tiivisteet – joita kutsutaan myös kaavinrenkaiksi – ovat vakiovarusteena useimmissa teollisuussylintereissä, mutta ne on tarkastettava ja vaihdettava osana ennaltaehkäisevää huoltoa, yleensä joka 6-12 kuukautta erittäin saastuneissa ympäristöissä.

Kuinka valita oikea pneumaattisen sylinterin tyyppi

Tietyn sovelluksen oikean sylinterityypin kaventaminen edellyttää toiminnallisiin vaatimuksiin perustuvan suoraviivaisen päätöksentekoprosessin suorittamista.

1. Määritä liikkeen tyyppi: Onko vaadittu liike lineaarinen, kulmikas vai pyörivä? Lineaariset liikepisteet tavallisiin, sauvattomiin, kompakteihin tai ohjattuihin sylintereihin. Kulmaliike osoittaa pyöriviin toimilaitteisiin.
2. Määritä voimavaatimukset: Laske kuorma, mukaan lukien kitka, inertia ja kaikki pystysuuntaiset painovoimakomponentit. Lisää vähintään 1,5-kertainen turvakerroin ja valitse reiän halkaisija valmistajan voimataulukoista.
3. Perustele aivohalvaus: Jos isku on lyhyt ja tilaa on vähän, kompakti sylinteri on sopiva. Jos isku on pitkä, mutta asennuspituus on rajoitettu, on harkittava saumatonta tai teleskooppisylinteriä.
4. Arvioi ympäristöolosuhteet: Äärimmäiset lämpötilat, altistuminen kemikaaleille, pesuvaatimukset ja pölytasot vaikuttavat kaikki rungon materiaaliin, tiivisteen valintaan ja pinnan viimeistelyyn.
5. Tarkista jaksonopeus ja käyttösuhde: Nopeat, nopeat sovellukset edellyttävät asianmukaista pehmustetta, riittävää porttikokoa ja mahdollisesti termisesti kestäviä tiivisteyhdisteitä kestämään toistuvan puristuksen tuottaman lämmön.
6. Arvioi sivukuorma- ja momenttikuormavaatimukset: Jos sylinteriin kohdistuu akselin ulkopuolisia voimia, ohjattu sylinteri tai ulkoinen lineaariohjain on välttämätön tankotiivisteen ja holkkien ennenaikaisen kulumisen estämiseksi.

Noudattamalla tätä jäsenneltyä lähestymistapaa useimmat insinöörit voivat varmasti määrittää oikean pneumaattisen sylinterin tyypin ja koon ensimmäisellä yrityksellä välttäen kalliit uudelleensuunnittelut ja vaihtojaksot myöhemmin projektin aikana.
