Mitä ilmasylinteri tekee? Toiminnot, tyypit ja käyttötarkoitukset

Mitä ilmasylinteri tekee – lyhyt vastaus

An ilmasylinteri - jota kutsutaan myös pneumaattiseksi sylinteriksi - muuntaa paineilmaenergian lineaariseksi mekaaniseksi liikkeeksi. Kun paineilma tulee sylinterin yhdelle puolelle, se työntää mäntää tiivistettyä reikää pitkin, jolloin syntyy kontrolloitu työntö- tai vetovoima. Tämä voima siirtää kuormaa, puristaa osan, nostaa työkappaletta, käyttää venttiiliä tai suorittaa kymmeniä muita mekaanisia tehtäviä teollisuus-, auto- ja valmistusympäristöissä.

Käytännössä: syötät ilmaa asetetulla paineella, ja sylinteri tuottaa tarkan, toistettavan iskun. Useimmat vakioilmasylinterit toimivat välillä 40-150 PSI (2,8-10,3 bar) , joka tuottaa voimia, jotka vaihtelevat muutamasta newtonista pienoissylintereissä kymmeniin tuhansiin newtoneihin suurireikäisissä teollisuusyksiköissä. Esimerkiksi 100 mm:n sylinteri 6 baarin paineella tuottaa noin 4 712 N (noin 1 060 lbf) työntövoimaa, joka riittää laakerin puristamiseen, etiketin leimaamiseen tai kuljettimen portin eteenpäin viemiseen alle sekunnissa.

Tärkein etu hydrauli- tai sähkötoimilaitteisiin verrattuna on yksinkertaisuus: ilma on puhdasta, kokoonpuristuvaa ja sitä on saatavilla lähes joka tehtaalla. Pneumaattiset toimilaitteet eivät vaadi nesteen paluujohtoja, ne eivät tuota lämpöä moottoreista, ja niitä voidaan kierrättää miljoonia kertoja ilman merkittävää kulumista asianmukaisesti huollettuna.

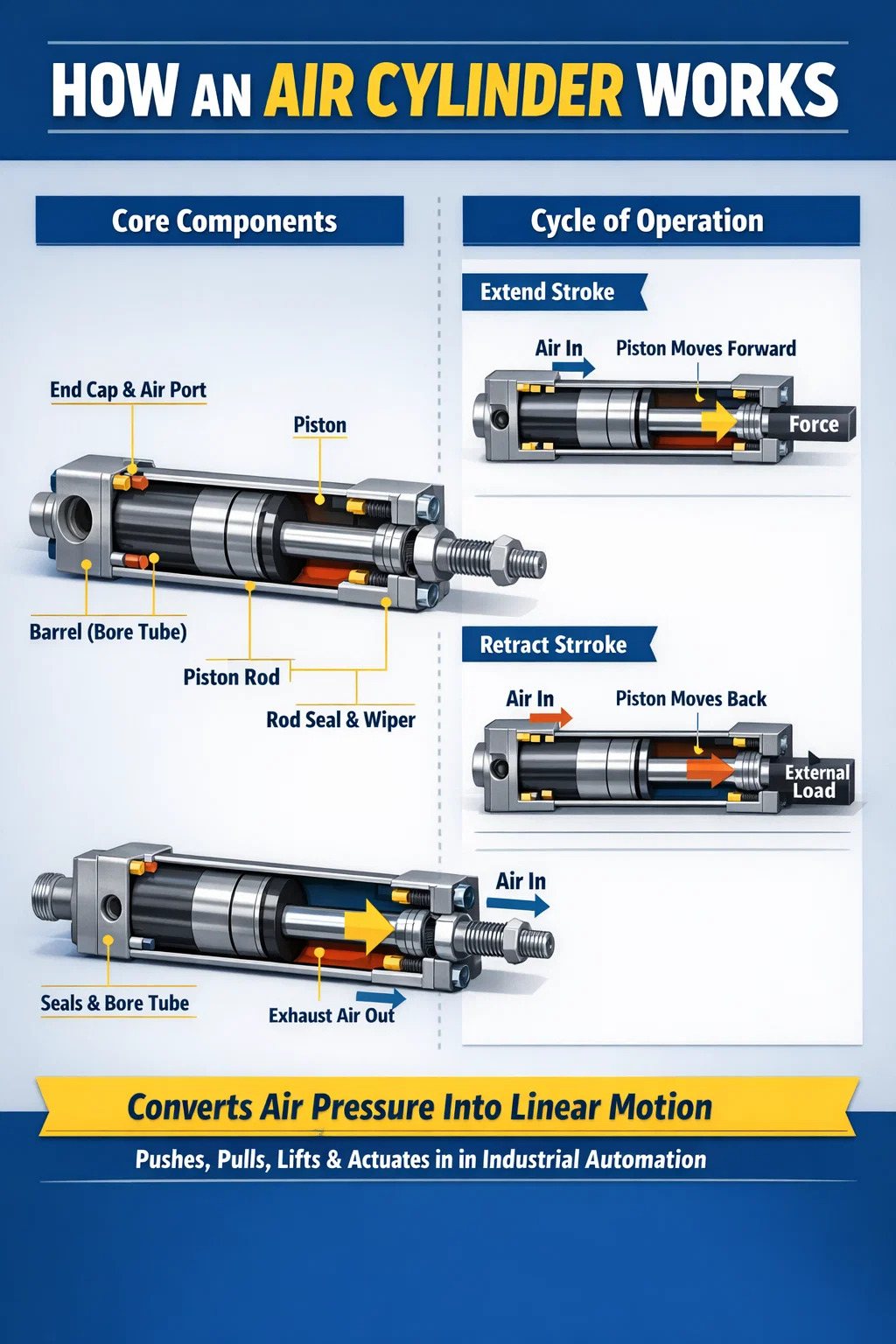

Kuinka ilmasylinteri toimii sisäisesti

Sisäisen mekaniikan ymmärtäminen auttaa pneumaattisen sylinterin valinnassa, mitoituksessa tai vianetsinnässä. Jokaisella ilmasylinterillä on sama perusarkkitehtuuri, vaikka ulkomuoto vaihtelee.

Ydinkomponentit

• Tynnyri (poraputki): Sylinterimäinen kotelo, tyypillisesti valmistettu alumiiniseoksesta, ruostumattomasta teräksestä tai kova-anodisoidusta alumiinista. Poran halkaisija määrittää suoraan ulostulovoiman.
• Mäntä: Reiän sisällä liukuva levy, joka on tiivistetty O-renkailla tai huulitiivisteillä ilman ohituksen estämiseksi.
• Männänvarsi: Mäntään kiinnitetty karkaistu, kromattu terästanko, joka siirtää voiman ulkoiseen kuormaan.
• Päätykappaleet (päät): Sulje säiliön molemmat päät ja sijoita ilman tulo-/poistoaukot.
• Tangon tiiviste ja pyyhin: Estä ilmavuodot tankoa pitkin ja pidä epäpuhtaudet poissa porauksesta.
• Pehmusteen säätimet: Valinnaiset neulaventtiilit, jotka on rakennettu päätykansiin, jotka hidastavat mäntää lähellä iskun loppua, mikä vähentää iskumelua ja kulumista.

Liikekierto

Kun solenoidiventtiili avautuu, paineilma virtaa sylinterin kannen päätyporttiin. Ilmanpaine muodostuu männän pintaa vasten. Voima on yhtä suuri kuin paine kerrottuna männän tehollisella pinta-alalla (F = P × A) . Kun voima voittaa kitkan ja kuormitusvastuksen, mäntä etenee - pidentää vartta. Vedäkseen sisään venttiili kytkeytyy: ilma tulee varren pään aukkoon, paine vaikuttaa männän rengasmaiseen pinta-alaan (koko ala miinus varren poikkileikkaus) ja tanko vetää takaisin. Poistoilma poistuu äänenvaimentimen kautta melun vähentämiseksi.

Tämä täydellinen sykli - pidennä ja vedä sisään - voi tapahtua sekunnin murto-osissa. Pakkauslinjoilla käytetyt nopeat pneumaattiset sylinterit suorittavat yleensä 5-10 täyttä sykliä sekunnissa. Robottien poiminta- ja paikkasoluissa 200–300 millisekuntia iskua kohden sykliajat ovat vakiona.

Ilmasylinterien tyypit ja niiden toiminta

Kaikki pneumaattiset sylinterit eivät suorita samaa tehtävää tai sovellu kaikkiin käyttötarkoituksiin. Sylinterin rakenne määrittää, kuinka se liikkuu, kuinka paljon voimaa se käyttää ja mihin suuntaan se toimii. Alla on erittely yleisimmistä tyypeistä.

Yksitoiminen vs. kaksitoiminen: kumpi toimii enemmän?

Yksitoimiset pneumaattiset sylinterit käyttävät ilmanpainetta vain yhteen suuntaan; palautusjousi tuo tangon takaisin. Ne kuluttavat suunnilleen puolet kaksitoimisten yksiköiden ilmasta, mikä tekee niistä houkuttelevia yksinkertaisiin kiinnitystehtäviin, joissa vain pidempi isku vaatii tehoa. Jousi kuitenkin vie sisätilaa, lyhentää tehollista iskunpituutta 10–20 % ja jousivoima vaikuttaa mäntää vasten ojentuessaan – alentaa nettolähtövoimaa.

Kaksitoimiset ilmasylinterit käyttävät paineilmaa sekä ulos- että sisäänvetoiskuihin. Tämä on yleisin tyyppi teollisuusautomaatiossa , joka muodostaa suurimman osan pneumaattisten toimilaitteiden asennuksista maailmanlaajuisesti. Ne tuottavat täyden säädettävän voiman molempiin suuntiin, mahdollistavat tarkan nopeuden säätelyn virtauksenrajoittimilla jokaisessa portissa, eikä niissä ole jousinopeutta, joka otetaan huomioon voimalaskelmissa.

Missä ilmasylintereitä käytetään – tosielämän sovellukset

Pneumaattisia sylintereitä esiintyy käytännössä kaikilla valmistussektoreilla ja monilla jokapäiväisen infrastruktuurin alueilla. Niiden nopeus, puhtaus ja kustannustehokkuus tekevät niistä hallitsevan lineaarisen toimilaitteen kevyissä ja keskisuurissa voimasovelluksissa.

Valmistus- ja kokoonpanolinjat

Tämä on ilmasylintereiden suurin yksittäinen käyttöalue. Autojen kokoonpanolinjoilla pneumaattiset toimilaitteet suorittavat tehtäviä, kuten osien siirtoa, osien kiinnitystä hitsauksen aikana, oven saranoiden puristamista ja ruuvauskiinnittimen sijoittelua. Yksittäinen ajoneuvon kori-valkoinen kokoonpanoasema voi käyttää 50-200 yksittäistä pneumaattista sylinteriä, jotka toimivat synkronoiduissa sarjoissa. Porauskoot vaihtelevat tyypillisesti välillä 32 mm - 125 mm ja iskut 25 mm - 400 mm tehtävästä riippuen.

Ruoan ja juoman jalostus

Elintarvikkeiden jalostukseen tarvitaan toimilaitteita, jotka voidaan pestä emäksisellä puhdistusaineella ja jotka kestävät kontaminaatiota. Ruostumattomasta teräksestä valmistetut ilmasylinterit FDA-yhteensopivilla tiivisteillä ja ilman ulkoisia voiteluportteja ovat vakiona pullotuslaitoksissa, leipomolinjoissa ja lihanjalostuslaitoksissa. Ilmasylinterit lajittelevat tuotteita kuljettimilla, käyttävät täyttösuuttimia ja käyttävät pakkauskoneita – suorittaen tuhansia syklejä tunnissa korkean kosteuden olosuhteissa.

Pakkauskoneet

Kartonkikoneet, lomakkeen täyttö- ja saumauskoneet ja kotelon pystytyskoneet ovat erittäin riippuvaisia pneumaattisista sylintereistä läppätaittoa, tuotteen työntämistä ja laatikoiden muotoilua varten. Korkea kiertonopeus - Jotkut pakkauslinjat toimivat 400-600 pakkausta minuutissa — Vaatii toimilaitteita, joilla on lähes välitön vaste ja pitkä käyttöikä. Pienikokoiset profiilisylinterit (ISO 21287 -sarja) ovat erityisen yleisiä täällä, mikä säästää tilaa ahtaissa koneen rungoissa.

Materiaalinkäsittely ja kuljetus

Ilmasylinterit ohjaavat tuotteita kuljettimen risteyksissä, nostavat ja laskevat pysäytysportteja sekä ohjaavat lavanostimia varastotoiminnassa. Sauvattomat pneumaattiset sylinterit ovat erityisen arvokkaita näissä asetuksissa, koska ne tarjoavat pitkiä iskuja – jopa 6 000 mm joissakin luettelomalleissa – ilman pidennetyn sauvan tilaa.

Autojen huoltolaitteet

Ajoneuvonnostimet, renkaanvaihtajat ja jarrusorvit ovat kaikki riippuvaisia pneumaattisista toimilaitteista. Korikorjaamojen ilma-öljy-järjestelmät yhdistävät pneumatiikan nopeuden hydrauliikan kokoonpuristumattomuuteen, käyttämällä ilmasylinteriä hydraulinesteen työntämiseen tarkkoja puristustoimintoja varten – jopa 20 tonnia voimaa liikkeen ilmansyötöstä.

Lääketieteelliset ja laboratoriolaitteet

Pienikokoisia, jopa 6 mm:n reikäisiä ilmasylintereitä käytetään diagnostisissa laitteissa, näytteenkäsittelyroboteissa ja sairaalasängyissä. Nämä sylinterit käyttävät puhdasta kuivaa ilmaa tai typpeä, mikä tekee niistä yhteensopivia steriileissä ympäristöissä. Niiden pieni paino ja tärinätön toiminta ovat kriittisiä tarkkuuslaboratorioinstrumenteissa.

Rakentaminen ja raskaat kalusto

Vaikka raskaat koneet käyttävät useammin hydraulisylintereitä suuremman voimatiheyden vuoksi, pneumaattisia sylintereitä esiintyy edelleen ilmajarrujärjestelmissä, linja-autojen ja junien ovien toiminnassa sekä pneumaattisissa nosturin vasarassa. Teleskooppiset ilmasylinterit nostavat kippiautojen sänkyjä ja ohjaavat nostureita siellä, missä tarkkaa väliasemointia ei vaadita.

Ilmasylinterin tuottaman voiman laskeminen

Pneumaattisen sylinterin oikea mitoitus edellyttää kahden voima-arvon laskemista: ulostyöntövoima (vaikuttaa männän koko pintaan) ja sisäänvetovoima (vaikuttaa männän rengasmaiseen pinta-alaan, jota varren poikkileikkaus pienentää).

Laajenna voimakaavaa

F_extend = P × (π/4) × D²

Missä P on syöttöpaine pascaleina (1 bar = 100 000 Pa) ja D on reiän halkaisija metreinä.

Retract Force Formula

F_retract = P × (π/4) × (D² − d²)

Missä d on tangon halkaisija. 63 mm:n sylinteri, jossa on 20 mm:n sauva, joka pyörii 6 baarin paineella:

• Jatkovoima: 600 000 × (π/4) × 0,063² ≈ 1 870 N
• Vetovoima: 600 000 × (π/4) × (0,063² − 0,020²) ≈ 1,681 N

Käytännössä todellinen ulostulovoima on 10–20 % teoreettista pienempi tiivisteen kitkan ja pakoputken vastapaineen vuoksi. Insinöörit käyttävät tyypillisesti hyötysuhdetta 0,8–0,9 laskettaessa tehollista sylinterivoimaa kuorman mitoitusta varten.

Valitse aina sopiva sylinteri vähintään 25–50 % enemmän teoreettista voimaa kuin vaadittu kuorma varmistaakseen luotettavan toiminnan koko paine- ja lämpötila-alueella.

Ilmasylinteri vs. hydraulisylinteri vs. sähkötoimilaite

Valinta pneumaattisten, hydraulisten ja sähköisten lineaaristen toimilaitteiden välillä riippuu voimavaatimuksista, tarkkuustarpeista, käyttösuhteesta ja ympäristöolosuhteista. Jokainen tekniikka on erinomaista eri skenaarioissa.

Takeaway: ilmasylinterit hyötyvät nopeudesta, yksinkertaisuudesta ja etukäteiskustannuksista . Hydraulisylinterit hallitsevat siellä, missä tarvitaan suurta voimaa kompaktissa paketissa. Sähkötoimilaitteet johtavat, kun keskiiskun paikannustarkkuus tai energian talteenotto on tärkeää. Monet nykyaikaiset tehtaat käyttävät kaikkia kolmea teknologiaa samassa laitoksessa, ja jokainen sovitetaan parhaiten hoitamaansa tehtävään.

Tärkeimmät tekniset tiedot paineilmasylinteriä valittaessa

Väärän sylinterin ostaminen – jopa hieman alimittaisen – voi johtaa epäonnistuneisiin jaksoihin, ennenaikaiseen tiivisteiden kulumiseen, koneen seisokkeihin ja kalliisiin tuotantotappioihin. Seuraavien teknisten tietojen ymmärtäminen estää useimmat valintavirheet.

Poran halkaisija

Poraus on sylinterin piipun sisähalkaisija ja se on lähtövoiman ensisijainen määräävä tekijä. Vakioporauskoot noudattavat ISO 15552- tai NFPA T3.6.7 -sarjaa: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 ja 320 mm ovat yleisiä. Reiän kaksinkertaistaminen nelinkertaistaa voiman samalla paineella, koska voima skaalautuu pinta-alalla (A = πD²/4).

Iskun pituus

Isku on kokonaismatka, jonka männän varsi kulkee täysin sisään vedetyn ja täysin ulos vedetyn välillä. Pidemmät vedot lisäävät sauvan nurjahduksen riskiä puristuskuormituksen alaisena. Useimmat valmistajat tarjoavat pilarin lujuuskaavioita suurimman sallitun työntövoiman määrittämiseksi tietylle iskun ja tangon halkaisijalle. Iskuissa, jotka ylittävät noin 10 kertaa reiän halkaisijan, ohjatut sylinterit tai ulkoinen tuki ovat välttämättömiä.

Käyttöpainealue

Suurin osa pneumaattisista sylintereistä on mitoitettu 1 - 10 baarille (14,5 - 145 PSI). Pienin käyttöpaine – tyypillisesti 1–2 baaria – on kriittinen: 4 baarin paineella toimimaan mitoitettu sylinterit voivat pysähtyä tai pyöriä epäsäännöllisesti, jos laitoksen ilmanpaine laskee huipputarpeen aikana. Tarkista aina ilmansyötön säädelty minimipaine sylinterin tuloaukossa, ei vain kompressorin lähdössä.

Asennustyyli

Asennus määrittää, kuinka sylinteri siirtää voiman koneen runkoon ja kuinka se käsittelee kohdistusvirheitä. Yleisiä kiinnitystyylejä ovat:

• Jalkateline (FB): Pultit tasaiselle pinnalle; jäykkä, hyvä puhtaaseen aksiaaliseen kuormitukseen.
• Laippakiinnitys (FA/FF): Pultattu kannen tai tangon päästä; erittäin jäykkä, suuri kantavuus.
• Clevis-teline (CB/CA): Mahdollistaa sylinterin kääntymisen; tarvitaan, kun kuormaradalla on kulmaliike.
• Tukikiinnike (MT): Kääntyy keskitappiin; käytetään puristimissa ja kytkentämekanismeissa.

Jäykkiä kiinnikkeitä (jalka ja laippa) tulee käyttää vain, kun kuorma on täysin kohdistettu tangon akseliin. Kaikki kulmapoikkeamat jäykällä kiinnikkeellä aiheuttavat sivukuormitusta männän varteen, kiihdyttäen varren tiivisteen kulumista ja mahdollisesti taivuttaen vartta ajan myötä.

Pehmustus

Kun mäntä saavuttaa iskun lopun suurella nopeudella, se osuu päätykanteen. Ilman pehmustetta tämä aiheuttaa iskukuormituksia, jotka vahingoittavat sylinteriä, koneen runkoa ja kaikkia kiinnitettyjä työkaluja. Sisäänrakennetut tyynynsäätimet pidättävät ilmataskun männän eteen lähellä iskun loppua ja luovat pneumaattisen kojelautailmiön. Yli 300 mm/s männän nopeuksilla pehmustetta tulee pitää vakiona valinnaisen sijaan.

Tiivistemateriaali ja lämpötilaluokitus

Normaalit NBR-tiivisteet (nitriili) kattavat -20°C - 80°C ja sopivat useimpiin tehdasympäristöihin. Korkeissa lämpötiloissa (maalausuunit, valimot) tarvitaan FKM (Viton) -tiivisteitä, joiden lämpötila on 200 °C. Matalissa lämpötiloissa tai elintarviketurvallisissa sovelluksissa voidaan tarvita EPDM-tiivisteitä tai PTFE-pinnoitettuja komponentteja. Väärän tiivistemateriaalin käyttö on usein syy ennenaikaiseen sylinterin rikkoutumiseen.

Yleisiä ilmasylintereiden ongelmia ja niiden korjaamista

Jopa hyvin valitut pneumaattiset sylinterit aiheuttavat vikoja ajan myötä. Oireiden varhainen tunnistaminen säästää huomattavia seisokkeja ja korjauskustannuksia.

Sylinteri ajautuu tai ei pysy asennossa

Jos ladattu sylinteri ajautuu hitaasti ulos asennostaan venttiilin sulkeuduttua, männän tiiviste vuotaa ilmaa männän pinnan ohi. Tämä on yksi yleisimmistä ilmasylinterin vikatiloista . Korjaus sisältää männän O-renkaiden tai huulitiivisteiden vaihdon. Ennen kuin teet niin, tarkista, onko sylinteriä käytetty nimellispaineen yläpuolella, mikä nopeuttaa tiivisteen ekstruusiota välysaukoihin.

Ulkoiset ilmavuotot tangossa

Suhiseva ääni tai näkyvä ilmavirta sauvan tiivisteen ympärillä osoittaa sauvan tiivisteen kulumisen tai tangon pinnan vaurioitumisen. Kromattuihin tankoihin voi muodostua korroosiokuoppia tai naarmuja, jos pyyhkimen tiiviste epäonnistuu ja päästää epäpuhtauksia sisään. Kuoppainen sauva leikkaa uusien tiivisteiden läpi nopeasti – itse tanko on tarkastettava ja vaihdettava usein. Harkitse ankarissa olosuhteissa ruostumattomasta teräksestä valmistettuja tankoja, joissa on keraaminen pinnoite, jotta käyttöikä pitenee huomattavasti.

Hidas tai hidas aivohalvaus

Jos sylinteri suorittaa iskunsa odotettua hitaammin, tarkista tässä järjestyksessä: syöttöpaine sylinterin portissa (varmista, ettei paine putoa linjoissa), virtauksen säätöventtiilit (voi olla asetettu liian rajoittavasti), ilmansuodattimen kulho (tukossa oleva suodatin vähentää virtausta) ja sylinterin reikä (sisäinen korroosio tai kontaminaatio lisää tiivisteen kitkaa). Osittain suljettu pakokaasuvirran säätö on yleisin yksittäinen syy hitaalle laajenemiselle kenttäasennuksissa.

Sylinteri ei ulotu kuormitettuna

Kun sylinteri liikkuu vapaasti ilman kuormaa, mutta pysähtyy käyttökuormituksen alaisena, reiän koko ei ole riittävä vaadittavalle voimalle. Laske uudelleen käyttämällä F = P × A, ottaen huomioon kitka ja vastapaine. Ratkaisu on joko kasvattaa reiän kokoa, lisätä syöttöpainetta (turvallisissa rajoissa) tai vähentää kuormituksen tarvetta. Älä koskaan vain nosta painetta sylinterin nimellismaksimin yläpuolelle – tämä vaurioittaa tiivisteitä ja voi rikkoa päätytulpat.

Ennenaikainen tiivisteen kuluminen

Tiivisteet, jotka on vaihdettava vain muutaman kuukauden käytön jälkeen – odotettujen miljoonien jaksojen sijaan – epäonnistuvat yleensä yhdestä kolmesta syystä: saastunut ilmansyöttö (hankaavat hiukkaset naarmuuntuvat poraukseen ja tiivisteisiin), tangon sivukuormitus (johtuen kohdistusvirheestä) tai riittämätön voitelu. Käytä FRL-yksikköä (suodatin-säädin-voitelulaite) jokaisessa pneumaattisessa syöttöjohdossa. PTFE-tiivisteillä varustetut öljyttömät sylinterit varmistavat, että ilma on puhdasta ja kuivaa sen sijaan, että lisäät sumuvoiteluainetta, joka hajottaa PTFE:tä.

Ilmasylinterin käyttöiän pidentäminen

Hyvin huolletun ilmasylinterin tulee kestää puhtaassa teollisuusympäristössä 50-100 miljoonaa sykliä ennen kuin tarvitset tiivistesarjan vaihtoa. Tämän käyttöiän saavuttaminen vaatii huomiota koko pneumaattiseen piiriin, ei vain itse sylinteriin.

• Suodata ilma 5 mikroniin tai paremmaksi. Hiukkaskontaminaatio on suurin syy porauksen ja tiivisteen nopeutuneeseen kulumiseen. 40 mikronin vakiosuodatin ei riitä sylinterin suojaamiseen.
• Säädä syöttöpaine alimmalle tehokkaalle tasolle. Käynti 6 baarilla, kun 4 baaria saavuttaa vaaditun voiman, hukkaa energiaa ja lisää tiivisteen jännitystä. Jokainen 1 baarin ylipaine lyhentää tiivisteen käyttöikää mitattavasti.
• Asenna pehmusteet kaikkiin nopeisiin sovelluksiin. Iskun päätyisku ilman pehmustetta voi tuottaa välittömiä iskuvoimia, jotka ovat 5–10 kertaa käyttövoimaa suuremmat, murtaa päätykappaleita ja muuttaa mäntiä.
• Kohdista sylinterin tanko tarkasti kuormitusradan kanssa. Jo 1–2 asteen kulmavirhe aiheuttaa jatkuvan sivukuormituksen, joka kuluttaa tankotiivisteitä 3–5 kertaa nopeammin kuin oikein kohdistetussa asennuksessa.
• Käytä kuivausrumpua tai jälkijäähdytintä kompressorin ulostulossa. Kondensoitunut vesi ilmalinjassa aiheuttaa päällystämättömien alumiinireikien sisäistä korroosiota ja heikentää tiivisteiden voiteluainekalvoja.
• Suunnittele sauvan kunnon säännöllinen tarkastus. Tarkista silmämääräisesti, ettei sauvassa ole pistesyöpymiä, naarmuja tai korroosiota 3–6 kuukauden välein normaaleissa ympäristöissä, kuukausittain ankarissa olosuhteissa.

Ilmasylintereitä koskevat ISO-standardit

Standardoinnilla varmistetaan, että eri valmistajien sylinterit ovat mitoiltaan vaihdettavissa, mikä tekee vaihtamisesta ja hankinnasta useista lähteistä helppoa. Ensisijaiset standardit ovat:

• ISO 15552: Pyöreän ja neliömäisen profiilin pneumaattisten sylintereiden tärkein kansainvälinen standardi (entinen ISO 6431 ja VDMA 24562). Määrittää porauskoot, portin kierteet, asennusmitat ja tangon päiden kierteet. Tämä on standardi useimmille keskisuurille ja suurille teollisuussylintereille maailmanlaajuisesti.
• ISO 21287: Kompaktit sylinterit, joissa asennustilan tarve on rajallinen. Yleistä pakkaus- ja elintarvikekoneissa, joissa koneen kuoret ovat tiukkoja.
• ISO 6432: Pienoissylinterit, halkaisijaltaan 8-25 mm, käytetään instrumentointi- ja kevyissä kokoonpanotehtävissä.
• NFPA T3.6.7: Pohjois-Amerikan (NFPA) -standardi, joka koskee Pohjois-Amerikan teollisuuskoneissa yleisiä raidetangon sylintereitä. Porauskoot ja asennuskuviot poikkeavat ISO 15552:sta, joten varmista soveltuva standardi ennen vaihto-osan ostamista.

ISO-standardin mukaisen ilmasylinterin määrittäminen tarkoittaa, että mikä tahansa valmistajan yhteensopiva tuote tulee paikalleen tilalle - merkittävä etu maailmanlaajuisissa toimitusketjuissa, joissa suosituilla merkeillä voi olla pitkät toimitusajat.
