Mikä on ilmasylinteri? Tyypit, käyttötarkoitukset ja toimintatapa

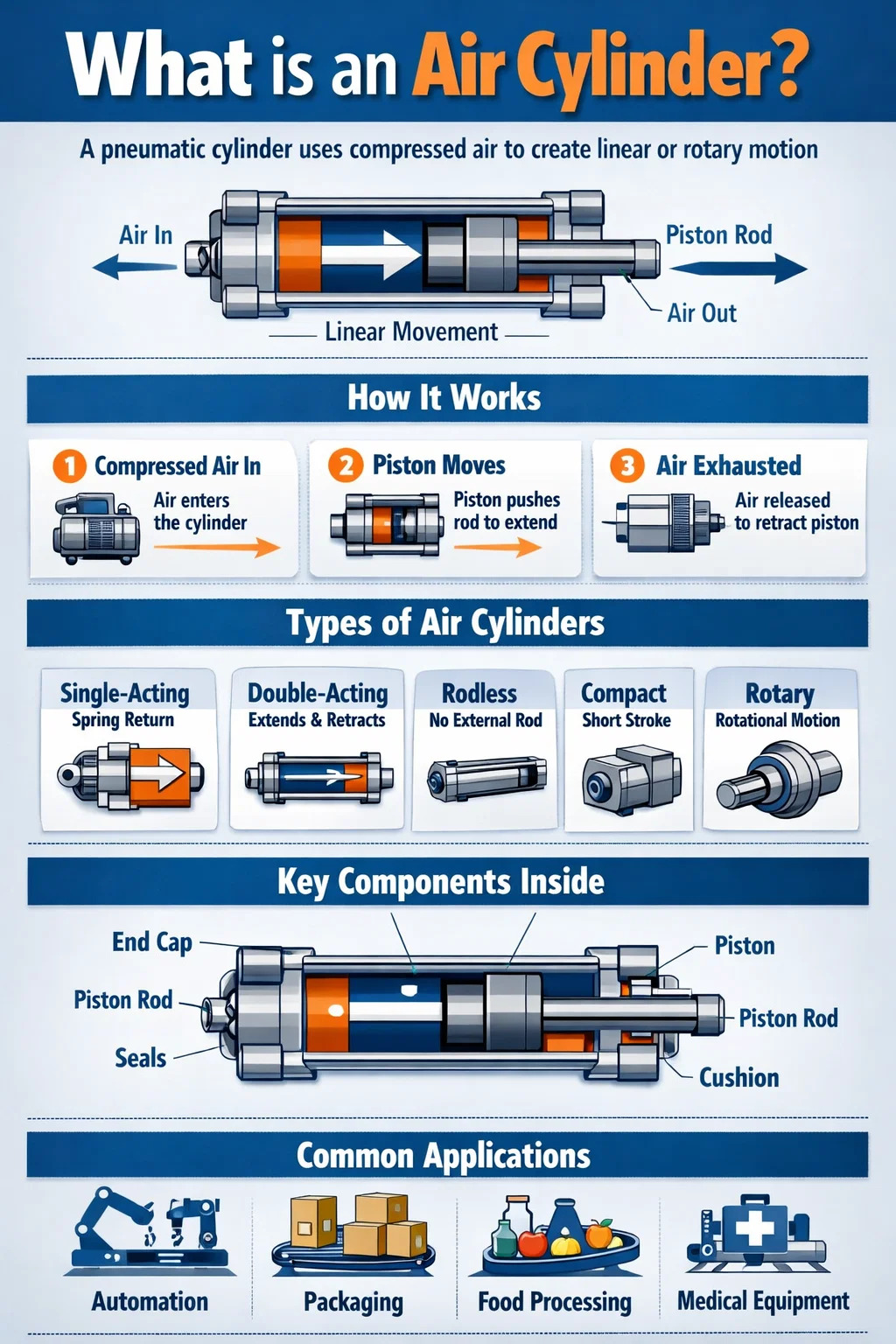

Mikä on ilmasylinteri?

An ilmasylinteri - jota kutsutaan myös pneumaattiseksi sylinteriksi - on mekaaninen laite, joka käyttää paineilmaa lineaarisen tai pyörivän liikkeen ja voiman tuottamiseen. Se muuttaa paineilmaan varastoidun potentiaalienergian kontrolloiduksi mekaaniseksi työksi. Yksinkertaisemmin sanottuna: työnnät paineilmaa sisään, ja sylinteri työntää jotain - puristinta, puristinta, venttiiliä, ovea - tarkalla, toistettavalla voimalla.

Ilmasylinterit ovat teollisuusautomaation laajimmin käytettyjä toimilaitteita. Niitä esiintyy kokoonpanolinjoissa, pakkauskoneissa, autoteollisuudessa, elintarvikkeiden jalostuksessa, lääketieteellisissä laitteissa ja lukemattomissa muissa järjestelmissä. Niiden suosio johtuu yksinkertaisuuden, alhaisten kustannusten, suuren nopeuden ja luontaisen puhtauden yhdistelmästä verrattuna hydraulisiin vaihtoehtoihin.

Tavallinen pneumaattinen sylinteri koostuu sylinterimäisestä piipusta, männästä, männän varresta, päätykappaleista, tiivisteistä ja ilman tulo- ja poistumisaukoista. Kun paineilma - tyypillisesti klo 60 - 120 PSI (4 - 8 baaria) useimmissa teollisuusympäristöissä — menee männän toiselle puolelle, se luo paine-eron, joka ajaa mäntää ja siihen kiinnitettyä vartta yhteen suuntaan. Ilman vapauttaminen tai suuntaaminen kääntää liikkeen taaksepäin tai taaksepäin.

Tämä perusmekanismi on pysynyt suurelta osin muuttumattomana yli vuosisadan, mutta nykyaikainen valmistus on jalostellut ilmasylintereitä toimimaan mikrometreissä mitatuilla toleransseilla, ja syklien kesto ylittää 20 miljoonaa iskua , ja vasteajat jopa muutamassa millisekunnissa.

Kuinka ilmasylinteri toimii: ydinmekaniikka

Pneumaattisen sylinterin toiminnan ymmärtäminen edellyttää paineen, alueen ja voiman tarkastelua yhdessä. Sylinterin tuottama lähtövoima määritetään yksinkertaisella kaavalla:

Voima (F) = paine (P) × pinta-ala (A)

Esimerkiksi sylinterin, jonka reiän halkaisija on 50 mm, männän pinta-ala on noin 19,6 cm². 6 baarin (87 PSI) syöttöpaineella se tuottaa noin teoreettisen työntövoiman 1 178 Newtonia (noin 265 lbf) . Todellinen voima on hieman pienempi kitkan ja tiivisteen kestävyyden vuoksi, tyypillisesti noin 80–90 % teoreettisesta arvosta.

Vaiheittainen toiminta

1. Kompressori tuottaa ja varastoi paineilmaa säiliösäiliöön.
2. Suuntasäätöventtiili (yleensä 4/2- tai 5/2-venttiili) ohjaa ilman sopivaan sylinterin porttiin.
3. Paineilma tulee sylinterikammioon ja työntää männän pintaa vasten.
4. Mäntä liikkuu ja ajaa varren ulospäin (jatkeisku).
5. Venttiili kytkeytyy, lähettää ilmaa vastakkaiselle puolelle ja tyhjentää ensimmäisen kammion.
6. Mäntä vetäytyy takaisin alkuasentoonsa.

Nopeutta ohjataan virtauksensäätöventtiileillä (kutsutaan myös neulaventtiileiksi tai kuristusventtiileiksi), jotka rajoittavat kuinka nopeasti ilma pääsee sisään tai poistumaan sylinterikammiosta. Päätykansiin rakennetut pehmusteet hidastavat mäntää lähellä iskun loppua iskuvaurioiden estämiseksi – tämä on tärkeä näkökohta, kun kuormitukset ovat raskaita tai iskuja pitkiä.

Ilmasylinterien tyypit ja niiden erot

Kaikki pneumaattiset sylinterit eivät ole samanlaisia. Jokaiseen sovellukseen valittu tyyppi riippuu tarvittavasta liikkeestä, käytettävissä olevasta tilasta, kuormitusominaisuuksista ja ympäristöolosuhteista. Tässä ovat yleisimmin käytetyt luokat:

Yksitoimiset sylinterit

Yksitoiminen sylinteri käyttää paineilmaa männän liikuttamiseen vain yhteen suuntaan. Paluuliike saadaan aikaan sisäisellä jousella tai ulkoisella kuormalla (esim. painovoima). Näissä sylintereissä on vain yksi ilma-aukko. Ne ovat yksinkertaisempia, käyttävät vähemmän ilmaa sykliä kohden ja ovat ihanteellisia kiinnitys-, leimaus- ja kiinnityssovelluksiin, joissa työvoimaa tarvitaan vain yhteen suuntaan. Yleiset porauskoot vaihtelevat 8 mm - 100 mm , joiden iskunpituudet ovat tyypillisesti jopa 200 mm jousirajoitusten vuoksi.

Kaksitoimiset sylinterit

Teollisuusautomaatiossa yleisimmin käytetty tyyppi. Kaksitoimisessa sylinterissä käytetään paineilmaa sekä ulos- että sisäänvetoiskuihin. Kaksi ilma-aukkoa – yksi männän kummallakin puolella – mahdollistavat kummankin suunnan itsenäisen ohjauksen. Tämä antaa voiman molempiin suuntiin, mikä tekee siitä sopivan työntämiseen, vetämiseen, nostamiseen, puristamiseen ja kaikkiin sovelluksiin, jotka edellyttävät paluuiskun aktiivista ohjausta. Porauskoot voivat vaihdella 6 mm yli 500 mm , ja vedot voivat ulottua useisiin metreihin erikoismalleissa.

Varrettomat sylinterit

Perinteisen männänvarren sijasta, joka ulottuu toisesta päästä, varreton sylinteri välittää liikettä mekaanisen tai magneettisen kytkimen kautta pitkin sylinterin piipun ulkopuolta. Tämä suunnittelu vaatii karkeasti puolet asennuspituudesta tavanomaisen sylinterin samalle iskulle, mikä tekee siitä arvokkaan ahtaissa tiloissa. Sauvattomat sylinterit ovat yleisiä pick-and-place -järjestelmissä, portaaliautomaatiossa ja liukupöydissä.

Kompaktit ja lyhyttahtisylinterit

Näitä kutsutaan myös litteiksi sylintereiksi tai pannukakkusylintereiksi, ja ne on suunniteltu erittäin lyhyisiin iskuihin - usein 1 mm - 50 mm - ahtaissa tiloissa. Niiden matalan profiilin muoto tekee niistä suosikin elektroniikan valmistuksessa, piirilevyjen käsittelyssä ja lääketieteellisten laitteiden kokoonpanossa, missä tilaa on paljon.

Pyörivät toimilaitteet

Vaikka useimmat ihmiset yhdistävät ilmasylinterit lineaariseen liikkeeseen, pyörivät pneumaattiset toimilaitteet muuttavat paineilman kulmaliikkeeksi. Niitä käytetään venttiilien, asentoosien tai käyttöindeksitaulukoiden pyörittämiseen. Yleiset kiertokulmat ovat 90°, 180° ja 270° , vaikka olemassa on myös jatkuvatoimisia versioita.

Tandem sylinterit

Kaksi sarjaan kytkettyä sylinteriä jakavat saman männänvarren. Tämä kokoonpano karkeasti kaksinkertaistaa lähtövoiman ilman, että porausreiän halkaisija kasvaa – hyödyllinen, kun tarvitaan suurta voimaa, mutta asennushalkaisija on rajoitettu.

Moniasentoiset sylinterit

Vakiosylintereissä on kaksi asentoa: täysin ulos vedetty ja täysin sisään vedetty. Moniasentoisissa (tai monivaiheisissa) sylintereissä yhdistyvät kaksi tai useampia sylinteriä kolmen tai neljän erillisen asennon saavuttamiseksi iskun varrella. Tämä on hyödyllistä indeksoinnissa, osien sijoittelussa ja kokoonpanotoiminnoissa, jotka vaativat useita pysäytyspisteitä ilman servoohjausta.

Tärkeimmät komponentit pneumaattisen sylinterin sisällä

Jokainen ilmasylinteri – tyypistä tai koosta riippumatta – on rakennettu useista kriittisistä komponenteista. Näiden osien ymmärtäminen auttaa sylinterin määrittelyssä, huollossa tai vianmäärityksessä kentällä.

• Tynnyri (sylinteriputki): Päärunko, joka sisältää männän ja ohjaa sen liikettä. Yleensä valmistettu alumiiniseoksesta, ruostumattomasta teräksestä tai hiiliteräsputkesta, jossa on tarkasti hiottu sisäpinta. Pinnan karheus pidetään tyypillisesti Ra 0,4–0,8 µm:ssä tiivisteen kulumisen minimoimiseksi.
• Mäntä: Levymäinen komponentti, joka erottaa piipun sisällä olevat kaksi ilmakammiota. Se siirtää pneumaattisen paineen tangon mekaaniseksi voimaksi. Männissä on O-rengas tai huulitiivisteet estämään ilmavuodot kammioiden välillä.
• Männänvarsi: Tarkkuushiottu teräsakseli (usein kromattu tai kova-anodisoitu), joka on kiinnitetty mäntään ja ulottuu yhden tai molempien päätykansien läpi. Tangon halkaisija on mitoitettu kestämään lommahdusta puristuskuormituksen alaisena - tyypillisesti käyttämällä Eulerin pylvään nurjahduskaavaa pidempiä iskuja varten.
• Päätykappaleet (pää ja korkki): Sulje piipun kaksi päätä. Tangon puoleinen päätykansi (pää) sisältää varren tiivisteen ja pyyhkimen tiivisteen. Sokean puolen päätykorkki (korkki) voi sisältää tyynyventtiilejä ja ilma-aukkoja.
• Tiivisteet: Ehkä ylläpidon kannalta kriittisimmät komponentit. Männän tiivisteet estävät kammion poikkivuodon; sauvan tiivisteet estävät ulkoisen vuodon; pyyhkimen tiivisteet (kutsutaan myös kaavintiivisteiksi) estävät pölyn ja epäpuhtauksien pääsyn sisään. Yleisiä tiivistemateriaaleja ovat NBR (nitriili), polyuretaani, PTFE ja Viton – kukin soveltuu erilaisille lämpötila-alueille ja väliaineille.
• Pehmusteventtiilit: Päätykansiin rakennetut säädettävät neulaventtiilit, jotka pidättävät pienen ilmataskun männän eteen lähellä iskunpäätä hidastaen sitä asteittain. Ilman pehmustetta suurella nopeudella raskaalla kuormituksella toimivat sylinterit voivat tuottaa ylivoimaisia iskuvoimia 10 kN aiheuttaen ennenaikaista kulumista tai rakenteellisia vaurioita.
• Tangon laakeri (holkki): Matalakitkainen laakeripinta pään päädyssä, joka ohjaa tankoa ja vaimentaa sivukuormia. Usein valmistettu sintratusta pronssista tai IGUS-tyyppisestä itsevoitelevasta polymeeristä.
• Asentoanturit / magneettikytkimet: Monissa sylintereissä on ulkoinen ura kielikytkimien asentamista varten tai Hall-anturit, jotka havaitsevat mäntään upotetun magneetin. Nämä antavat asennon takaisinkytkennän - täysin ulos vedetyn tai kokonaan sisään vedetyn signaalin - ilman tunkeutumista sylinterin runkoon.

Tärkeimmät tekniset tiedot ilmasylinteriä valittaessa

Sopivan pneumaattisen sylinterin valitseminen käyttötarkoitukseen on vivahteikkaampaa kuin miltä se aluksi näyttää. Väärä määritys voi aiheuttaa riittämättömän voiman, ennenaikaisen tiivisteen rikkoutumisen, tangon nurjahduksen tai huonon syklin. Tässä ovat tärkeimmät parametrit:

Poran halkaisija

Tynnyrin sisähalkaisija. Tämä on lähtövoiman ensisijainen määräävä tekijä. Vakioporauskoot noudattavat standardeja ISO 6432 (porauksen halkaisijat 8–25 mm) ja ISO 15552 (32–320 mm). Yleisiä kokoja ovat 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 ja 200 mm. Suurempi reikä tarkoittaa enemmän voimaa samalla paineella, mutta myös enemmän ilmankulutusta sykliä kohden.

Iskun pituus

Männänvarren kokonaisliikematka täysin sisään vedetystä täysin ulos vedettyyn. Vakioiskut ovat usein saatavilla 25 mm:n välein, vaikka mukautetut pituudet ovat yleisiä. Pidemmät iskut lisäävät sauvan nurjahduksen riskiä ja edellyttävät sylinterin nurjahduskuormituksen tarkistamista käytettyyn puristusvoimaan nähden.

Käyttöpaine

Useimmat teollisuus pneumaattiset sylinterit on mitoitettu 1 - 10 baaria (14,5 - 145 PSI) työpaine. Yleisin laitoksen ilmansyöttö on 6–7 baaria. Varmista aina sylinterin suurin käyttöpaine ennen asennusta – sen ylittäminen voi rikkoa tiivisteitä tai muuttaa päätykansia.

Tangon halkaisija ja nurjahduskestävyys

Puristuskuormituksessa (työntökuormituksessa) on tarkastettava tangon nurjahdus, erityisesti pitkillä iskuilla. Turvallinen puristuskuorma riippuu tangon halkaisijasta, vapaan nurjahduksen pituudesta ja kiinnityskonfiguraatiosta. Sylinteriä, jossa on 20 mm sauva 800 mm vapaalla pituudella, saa käsitellä vain turvallisesti 3-4 kN puristuksessa - huomattavasti vähemmän kuin sen teoreettinen männän voima.

Käyttölämpötila

Normaalit sylinterit NBR-tiivisteillä toimivat välillä -20°C ja 80°C . Korkeammissa lämpötiloissa (jopa 200°C) tarvitaan Viton- tai PTFE-tiivisteitä. Elintarvike- ja puhdastilaversioissa käytetään erikoismateriaaleja ja pintakäsittelyjä hygienia- ja saastestandardien täyttämiseksi.

Asennustyyli

Sillä, miten sylinteri kiinnitetään koneen runkoon, on merkittäviä vaikutuksia kuorman jakautumiseen ja kohdistukseen. Yleisiä kiinnitystyylejä ovat:

• Jalka/laippakiinnitys: Jäykkä, kiinteä kiinnitys. Paras puhtaille lineaarisille kuormille ilman kulmavaihteluita.
• Clevis-kiinnike (takanappi): Mahdollistaa sylinterin kääntymisen ja ottaa huomioon kuormat, jotka muuttavat kulmaa iskun aikana.
• Tukijalka: Kääntyvät sivulta, sopivat raskaisiin sovelluksiin, joissa on huomattava kulmaliike.
• Tangon päiden kiinnitykset: Pallomaiset sauvan silmät tai haarukkatangon päät kärjessä mahdollistavat kulman kohdistuksen kuorman liitäntäpisteessä.

Missä ilmasylintereitä käytetään: Reaalimaailman sovellukset

Pneumaattisia sylintereitä esiintyy käytännössä kaikilla teollisuudenaloilla, joilla on automatisoitu liike. Niiden nopeus, yksinkertaisuus ja puhtaus (poistoilma on vain ilmaa, ei öljyä) tekevät niistä suositun toimilaitteen lukemattomissa ympäristöissä.

Valmistus- ja kokoonpanoautomaatio

Autotehtaissa pneumaattiset sylinterit käyttävät robottihitsauslaitteita, osien puristimia, puristustyökaluja ja kuljetinvaihtimia. Yksi kokoonpanolinja voi sisältää satoja tai tuhansia ilmasylintereitä, jotka toimivat syklinopeuksilla 30-120 sykliä minuutissa . Pneumaattisen asemoinnin toistettavuus – hardstop-päätyasennoilla – tekee niistä luotettavia suuria tuotantomääriä varten.

Pakkauskoneet

Täyttökoneet, korkkipäät, tarra-applikaattorit, laatikoiden pystytyslaitteet ja koteloiden sulkemislaitteet ovat kaikki riippuvaisia pneumaattisista sylintereistä nopean ja toistettavan liikkeen aikaansaamiseksi. Pullotuslinja, jonka nopeus on 600 pulloa minuutissa, pyörittää täyttösylinteriään 10 kertaa sekunnissa, mikä asettaa äärimmäisiä vaatimuksia tiivisteen käyttöikään ja venttiilin vasteaikaan.

Ruoan ja juoman jalostus

Ruostumattomasta teräksestä valmistettuja sylintereitä FDA-yhteensopivilla tiivisteillä käytetään lihan annostelussa, leipomokoneissa, meijeriteollisuudessa ja vihannesten lajittelussa. Mahdollisuus pestä laitteet vedellä ja puhdistusaineilla toimilaitetta vahingoittamatta on kriittinen etu verrattuna hydraulisiin vaihtoehtoihin tässä ympäristössä.

Lääketieteelliset ja farmaseuttiset laitteet

Eloksoidusta alumiinista tai ruostumattomasta teräksestä valmistettuja puhdastiloihin sopivia sylintereitä, joissa on vähän kaasua tuottavia tiivisteitä, on tablettipuristinkoneissa, ruiskujen täyttölaitteissa ja diagnostisissa analysaattoreissa. Näiden sylintereiden on täytettävä tiukat kontaminaatiostandardit, ja niitä on usein käytettävä instrumenttilaatuinen ilma suodatettu 0,01 µm:iin .

Rakentaminen ja raskaat kalusto

Vaikka suuret rakennuskoneet käyttävät ensisijaisesti hydraulisylintereitä niiden ylivoimaisen voima-kokosuhteen vuoksi, paineilmasylintereitä esiintyy kuorma-autojen ja junien ilmajarruissa, pneumaattisissa vasaraissa, niittaustyökaluissa ja ovien käyttömekanismeissa. 8–10 baarin paineilma voi tuottaa riittävät jarrutusvoimat pysäyttämään 40-tonnisen nivelrekka-auton luotettavasti märissä ja pölyisissä olosuhteissa.

Tulostus ja paperinkäsittely

Rainaoffset-puristimet, arkkisyötetyt puristimet ja paperinjalostuskoneet käyttävät pneumaattisia sylintereitä nippitelan säätöön, jäljennösten päälle/pois, mustesuihkun ohjaukseen ja tarttujamekanismeihin. Pneumaattisen toiminnan nopeus vastaa nykyaikaisten puristimien suuria käyntinopeuksia – jotkut toimivat yli 15 000 arkkia tunnissa .

Maatalouskoneet

Istutuskoneet, ruiskut ja sadonkorjuulaitteet käyttävät ilmasylintereitä siementen annostelun sulkemiseen, ruiskutuspuomin taittamiseen ja takaluukun ohjaukseen. Kestävyys ulkoympäristöissä pölyn, mudan ja lämpötilan vaihteluissa talvisäilytyksen -30°C:sta 50°C:een kesäpellolla on keskeinen vaatimus maatalouden pneumaattisille komponenteille.

Ilmasylinterit vs. hydraulisylinterit vs. sähkötoimilaitteet

Kun insinöörit valitsevat toimilaitteen tyypin, he vertaavat pneumaattisia sylintereitä kahteen päävaihtoehtoon: hydraulisylintereihin ja sähkötoimilaitteisiin (servo- tai porraskäyttöiset lineaarivaiheet). Jokaisella tekniikalla on oma suosikkipaikkansa.

Pneumaattisten järjestelmien energiatehokkuus - usein viitataan noin 10-15 % kokonaisuutena Kompressorin tehottomuuden, jakeluhäviöiden ja pakokaasuhäviöiden huomioiminen on niiden merkittävin heikkous nykyaikaisessa energiatietoisessa valmistuksessa. Kuitenkin alhaiset yksikkökustannukset, luotettavuus ja laitoksen paineilmainfrastruktuurin laaja saatavuus tekevät pneumaattisista sylintereistä edelleen käytännöllisen oletusasetuksen nopeissa ja kohtalaisen voiman sovelluksissa.

Sähkötoimilaitteet ovat yhä kilpailukykyisempiä sovelluksissa, jotka vaativat tarkkaa väliasemointia, voimanohjausta tai ohjelmoitavia liikeprofiileja – ominaisuuksia, joita tavalliset pneumaattiset sylinterit eivät pysty vastaamaan ilman suhteellisten venttiilien ja takaisinkytkentäanturien lisäämistä, mikä lisää merkittävästi monimutkaisuutta ja kustannuksia.

Pneumaattinen piiri: kuinka ilmasylinterit kytkeytyvät järjestelmään

Ilmasylinteri on vain yksi osa pneumaattista piiriä. Toimiakseen oikein se tarvitsee ympärilleen oikein suunnitellun järjestelmän. Tukikomponenttien ymmärtäminen on välttämätöntä kaikille, jotka määrittävät tai huoltavat pneumaattisia järjestelmiä.

Ilmankäsittelyyksikkö (FRL)

FRL-yksikkö — Filter, Regulator, Lubricator — käsittelee paineilmaa ennen kuin se saavuttaa sylinterin. Suodatin poistaa hiukkaset ja kosteuden; säädin asettaa työpaineen; voitelulaite (käytetään nykyään harvemmin nykyaikaisten itsevoitelevien tiivisteiden kanssa) lisää hienon öljysumun suojaamaan sisäisiä osia. Sylinterin käyttäminen likaisella, märällä tai väärin paineistetulla ilmalla on ensisijainen syy ennenaikaiseen tiivisteen rikkoutumiseen.

Suuntaohjausventtiilit

Solenoidikäyttöiset suuntaventtiilit - tyypillisesti 5/2- tai 5/3-suuntaiset kokoonpanot — valvoa, mikä kaksitoimisen sylinterin portti vastaanottaa tuloilmaa ja mikä poistuu. Vastausajat 5-15 millisekuntia ovat tyypillisiä tavallisille solenoidiventtiileille. Suurinopeuksiset sovellukset voivat käyttää pilotti- tai iskuventtiilityyppisiä venttiileitä nopeampaan vaihtoon.

Virtauksen säätöventtiilit

Mittarin ulosvirtauksen säätimet ovat vakiomenetelmä pneumaattisten sylintereiden nopeuden säätelyssä. Ne rajoittavat sylinteristä poistuvaa pakokaasuvirtaa, mikä luo vastapaineen, joka vaimentaa ja säätelee männän nopeutta. Mittarisisääntuloa (syötön rajoittamista) käytetään tietyissä tilanteissa, mutta se voi aiheuttaa epäyhtenäisen nopeuden vaihtelevilla kuormilla.

Paineensäätimet ja turvaventtiilit

Yksittäiset käyttöpistesäätimet sallivat saman järjestelmän eri sylinterien toimia eri paineissa – esimerkiksi hellävaraisen puristusvoiman herkälle osalle voimakkaan puristustoiminnon rinnalla. Turvapoistoventtiilit katkaisevat ilmansyötön kokonaisille vyöhykkeille tai koneille hätäpysäytystilanteissa vapauttaen varastoitunutta energiaa turvallisesti.

Yleisiä ilmasylintereiden ongelmia ja niiden diagnosointia

Jopa hyvin määritellyt ja oikein asennetut pneumaattiset sylinterit kohtaavat ajan myötä ongelmia. Yleisimpien vikatilojen tunteminen säästää diagnoosiaikaa ja ehkäisee suunnittelemattomia seisokkeja.

Ilmavuoto

Ulkoinen vuoto männänvarren tai aukon liittimien ympärillä on yleensä havaittavissa äänen avulla tai levittämällä saippuavettä ja tarkkailemalla kuplia. Sisäinen vuoto männän tiivisteen ohi saa sylinterin ryömimään tai ei pysy asennossaan kuormituksen alaisena – kuuluu ilmaa karkaavan pakoaukon kautta, kun sylinteriä käsketään pitämään. Tiivisteen vaihto on vakiokorjaus; vaihtosarjoja on saatavana useimmille ISO-standardin mukaisille sylintereille.

Hidas tai epäjohdonmukainen liike

Hitaat sylinterit johtuvat usein tukkeutuneesta suodattimesta, alimitoista letkusta, osittain suljetusta virtauksen säädöstä tai kuluneesta tai likaisesta suuntaventtiilistä. Tarkista syöttöpaine sylinterin portista (ei vain kompressorista) – merkittävät painehäviöt pitkien putkien tai alamittaisten liitosten aikana ovat yleisiä laitoksissa, joissa jakelujärjestelmä on kasvanut orgaanisesti vuosien aikana.

Tangon naarmuuntuminen ja ennenaikainen tiivisteen kuluminen

Sivukuormat — voimat, jotka kohdistuvat kohtisuoraan sylinterin akseliin nähden — kiihdyttävät tangon laakerin ja tiivisteen kulumista. Sylinteri on suunniteltu vain aksiaalisille kuormituksille. Jos sovellus altistaa tangon sivukuormitukselle, lineaariohjain tai ulkoinen laakeri tulee lisätä kantamaan akselin ulkopuolista kuormaa. Saastunut ilma (hiukkaset tai vesi) aiheuttaa myös hankaavaa kulumista tynnyrin sisällä.

Iskun päätyisku ja törmäysvauriot

Kun sylinteri saavuttaa iskun loppuun ja mäntä iskee päätykanteen suurella energialla, se synnyttää iskuaaltoja, melua ja mekaanista rasitusta. Sisäänrakennettujen tyynyventtiilien säätäminen (neulan kääntäminen myötäpäivään rajoituksen lisäämiseksi) on ensimmäinen askel. Jos sylinteristä puuttuu iskunvaimennus, piiriin voidaan lisätä ulkoiset iskunvaimentimet tai säädettävät hidastuvuussäätimet.

Sylinteri ei liiku

Sylinteri, joka ei liiku ollenkaan, viittaa yleensä seuraaviin seikkoihin: ilman syöttö (venttiili ei kytkeydy, johto tukossa, eristin kiinni), mäntä on juuttunut korroosiosta (yleistä pitkän varastoinnin jälkeen ilman voitelua) tai rikkoutuneen varren liiallisesta sivukuormasta tai ylipaineesta. Systemaattinen tarkastus – tarkista paine portissa, vahvista venttiilin kytkentä solenoidiilmaisimella ja tarkasta sitten sylinteri mekaanisesti – selvittää syyn nopeasti.

Pneumaattisten sylintereiden parhaat huoltokäytännöt

Nykyaikaiset ilmasylinterit on suunniteltu minimaaliseen huoltoon, mutta "minimi" ei ole sama kuin "nolla". Strukturoitu ennaltaehkäisevä huolto pidentää käyttöikää merkittävästi.

• Pidä ilma puhtaana ja kuivana: Tyhjennä vesi kompressorin säiliöstä ja suodattimista säännöllisesti. Asenna jäähdytetty ilmankuivain järjestelmiin kosteissa ympäristöissä. Paineen kastepiste 3°C tai alle sylinterissä on hyvä kohde. Paineilmassa oleva vesi aiheuttaa korroosiota tynnyrin sisällä ja turvottaa elastomeeritiivisteitä.
• Tarkasta tangon kunto viikoittain: Kromitangon pinnassa olevat naarmut vahingoittavat tangon tiivistettä jokaisella vedolla. Poista mekaanisen kosketuksen lähteet tangon kanssa (hitsausroiskeet, väärin kohdistetut kiinnikkeet) välittömästi ja vaihda uurretut tangot ennen kuin ne tuhoavat tiivisteen.
• Vaihda tiivisteet ennakoivasti: Monet tehtaat vaihtavat sylinterin tiivistesarjat tietyin väliajoin - tyypillisesti joka kerta 2-3 vuotta korkean syklin laitteissa – sen sijaan, että odotat epäonnistumista. Tuotantolinjan suunnittelemattomat seisokit maksavat yleensä paljon enemmän kuin tiivistesarja ja 30 minuuttia työtä.
• Tarkista asennustarvikkeet: Tärinä löysää pultteja, haarukkatappeja ja tangon päiden lukkomuttereita. Löystetty kääntötappi voi sallia sylinterin virityksen sivusuunnassa, jolloin syntyy sivukuormia, jotka nopeuttavat kulumista. Tarkista kiinnityslaitteet neljännesvuosittain vääntömomentista korkeakierros- tai tärinälaitteissa.
• Virumisen tai asennon poikkeaman valvonta: Staattista kuormaa pitävän kaksitoimisen sylinterin ei pitäisi ajautua. Hitaat asennon muutokset kuormituksen alaisena osoittavat männän tiivisteen ohitusta – varoitusmerkkiä lähestyvästä viasta, ennen kuin siitä tulee turvallisuusongelma tai laatuvika.
• Pidä varasylinterit tai tiivistesarjat käsillä: Kriittisten tuotantosylintereiden kohdalla täydellinen varayksikkö hyllyssä vähentää MTTR:ää (Mean Time to Repair) tunneista minuutteihin. Vakiovarusteiset ISO-sylinterit voidaan hankkia nopeasti varastoituilta jälleenmyyjiltä, ​​mutta räätälöityjen tai erikoistuneiden yksiköiden toimitusajat voivat olla useita viikkoja.

Pneumaattisen sylinteriteknologian innovaatiot ja trendit

Vaikka pneumaattisen sylinterin perusperiaate ei ole muuttunut, valmistajat jatkavat teknologian jalostusta ja laajentamista mielekkäillä tavoilla.

Integroitu sijainnintunnistus ja IO-linkki

Vakiosylintereihin asennetut IO-Link-yhteensopivat anturit tarjoavat nyt jatkuvaa asennon palautetta, diagnostiikkaa (jaksolaskenta, lämpötila, käyttötunnit) ja parametrointia kaksijohtimisen digitaalisen liitännän kautta. Tämä siirtää pneumaattisen sylinterin "tyhmästä" toimilaitteesta teollisuus 4.0 -arkkitehtuurin älykkääksi komponentiksi, mikä mahdollistaa ennakoivan huollon ja etävalvonnan ilman erillistä johdotusta.

Suhteellinen pneumatiikka

Suhteelliset paine- ja virtausventtiilit yhdistettynä asentoantureisiin mahdollistavat suljetun kierron voiman ja ilmasylintereiden asennon ohjauksen. Vaikka nämä järjestelmät eivät vastaa servosähkön tarkkuutta, ne voivat saavuttaa paikannustoistettavuuden ±0,1 mm ja ohjattu voimankäyttö – ominaisuudet rajoittuivat aiemmin hydraulisiin tai sähköisiin toimilaitteisiin. Kustannukset ovat korkeammat kuin yksinkertainen on/off pneumatiikka, mutta alhaisemmat kuin täysservosähköiset järjestelmät.

Energian talteenotto ja tehokkuus

Paineilma on kallista – 1 kW mekaanisen työn tuottaminen paineilmalla maksaa tyypillisesti 7-8 kertaa enemmän kuin sama työ sähkömoottorista. Tämä on johtanut painetta lisäävien järjestelmien, ilmaa säästävien piirien, jotka katkaisevat syöttöä puolivälissä, ja talteenottojärjestelmien kehittämisen, jotka keräävät pakokaasun energiaa. Jotkut valmistajat raportoivat 30–50 % ilmansäästön optimoiduissa piireissä.

Kevyet ja korroosionkestävät materiaalit

Erittäin luja anodisoitu alumiini, kuituvahvisteiset polymeerit ja ruostumattomat terässylinterit vähentävät painoa – tärkeää sovelluksissa, joissa sylinteri on asennettu liikkuvaan osaan – samalla kun ne kestävät aggressiivisia pesukemikaaleja, suolasuihkua ja ulkoaltistusta. Lääketieteellisissä sylintereissä käytetään sähkökiillotettua ruostumatonta terästä kauttaaltaan mahdollisten kontaminaatiolähteiden poistamiseksi.

Miniatyrisointi

Tarkkuustyöstö- ja tiivisteteknologian edistysaskeleet ovat nostaneet tuotantoilmasylintereiden pienimmän käytettävissä olevan reiän halkaisijan 2,5 mm , lyhyillä vedoilla jopa 1 mm. Näitä mikrosylintereitä käytetään lääketieteellisissä diagnostisissa laitteissa, puolijohteiden käsittelyssä ja mikrokokoonpanosovelluksissa, joissa jokainen gramma ja millimetri on tärkeä.
